Стеклоподъемники на ВАЗ 2107, 2110 – установка и ремонт своими руками + Видео

Кнопка габаритов и ближних фар ВАЗ 2114: особенности и замена

Для большего удобства кнопка включения ближнего света фар и кнопка включения габаритов ВАЗ 2114 выполнены попарно и расположены на европанели автомобиля. Оба оснащены дополнительными встроенными светодиодами (два для подсветки и один индикатор для габаритных огней).

Как правило, проблем с работой этих кнопок нет, но при необходимости (например, в случае поломки) следует знать, как их заменить.

Все делается в следующем порядке:

Снимите крышку под панелью управления (легко снимается вручную, без инструментов).
Вытяните кнопки внутрь, нажав на них изнутри.
Осторожно потяните за пуговицу, слегка покачивая ее, и снимите с обуви.
Установите новую пуговицу в башмак.
Вставьте кнопки обратно в панель.

Как видите, замену можно произвести практически мгновенно, не прилагая больших усилий и без использования специального инструмента.

Еще один важный момент, который следует выделить, — это назначение выводов кнопки под габариты ВАЗ 2114. Может понадобиться, например, при замене кнопки старого типа на кнопку для европанели.

Вы можете увидеть это более четко на следующих диаграммах: для пуговиц старого типа .gif»/> для пуговиц нового типа Это интересно: стартер на холостом ходу

Измененный дизайн кнопки следует шаблону, показанному здесь. Паять сам светодиод с платы на плату крайне не рекомендуется, так как для этого требуется паяльная станция, оснащенная феном, специальным флюсом и высокая квалификация в работе с ними.

Для начала нам нужно убрать основную кнопку с панели автомобиля (как это сделать уже было описано выше).

После того, как его сняли и отсоединили от проводов, делаем следующее:

снимаем ключи, поддев плоской отверткой;
разобрать корпус кнопок, нажав на защелки отверткой (сами кнопки теперь должны быть в положении «включено»);
видим, что на кнопке габаритов два диода (подсветка и индикация), а на кнопке ближнего света всего одна кнопка подсветки;
снимаем с донорской кнопки пару ножек и пару контактов;
переставляем их в свободные места на кнопке задания;

Электросхема и распиновка блока ЭСП Калина: Главный разъем:

двигатель в двери водителя
двигатель в двери водителя
масса (возможен только один, внутри они совмещены)
+ 12В для водительского стекла
масса
+ 12В для пассажирского стекла
отсутствует
размер
на 3 ножки кнопки в двери пассажира
на 6 футов кнопки в пассажирской двери

Кнопка центрального замка:

закрытие
масса
отсутствует
размер
вес подсветки
отсутствует
открытие

Кстати, совсем не обязательно протягивать через дверь толстые провода, если вы устанавливаете оконный доводчик (например, бета10, у которого тонкие слаботочные вводы).

Чтобы избавиться от постоянных штрафов с камеры, многие наши читатели успешно используют для номеров Special Nano Film. 100% законный и надежный способ обезопасить себя от штрафов. Ознакомившись и внимательно изучив этот метод, мы решили предложить его и вам.

Замена

Потребность в замене или ремонте стеклоподъемников может возникать по двум основным причинам. А именно:

Старые шестерни подъемного механизма истерлись, износились, из-за чего устройство перестает выполнять свои функции;
Произошел обрыв троса, что послужило причиной для отказа всей системы.

Разобранная конструкция

Чтобы решить возникшие проблемы, вам потребуется пройти три или четыре этапа:

Подготовительные мероприятия;
Демонтаж;
Установка;
Ремонт.

Если вы планируете просто заменить механизмы на новые, тогда этап ремонта можно пропустить.

Хотя для ВАЗ 2110 доступны версии с механическими и электрическими стеклоподъемниками, нюансы процедуры замены при этом будут идентичными. Потому представленная ниже инструкция актуальна для обоих случаев.

Подготовка

Для начала мы поговорим про подготовительные мероприятия, которые позволят вам добраться до искомого механизма. Сложного тут ничего нет, если следовать инструкциям.

Хотя конструктивно передние, задние, левые и правые стеклоподъемники отличаются, принцип работы с ними при ремонте или замене похож.

Для начала снимаем ручку подъемника стекла. Для этого извлекается стопор, который вы найдете под рычажной шайбой ручки. Отверткой защелка отодвигается в сторону, стопор извлекается из плицы. После этого легко снимается ручка. Иногда она может плотно сесть, так что возьмите вторую отвертку и подцепите устройство за основание.
Следующая на очереди демонтажа ручка подлокотника. Вам потребуется плоская отвертка, которая откручиваются заглушки, закрывающие пару крепежных винтов. Именно они удерживают ручку подлокотника. Вооружившись крестовой отверткой, винты выкручиваются, ручка снимается.
Теперь переходим к ручке наружного зеркала заднего вида, плюс демонтируется облицовка рукоятки.
На последнем этапе подготовительных мероприятий нужно снять дверную обшивку. Она удерживается на пластиковых пистонах. Если они повредились, всегда можно купить новые. Не забудьте также снять вещевой отсек.

https://youtube.com/watch?v=uFAOcvj1lAY

Демонтаж

Подготовка закончена, потому можно начинать непосредственно демонтировать наши вышедшие из строя стеклоподъемники.

Опустите полностью стекло. Это позволит вам добраться к крепежам, которые соединяют стеклянное полотно с устройством стеклоподъемника. Удерживается устройство с помощью пары болтов. Для их откручивания вам потребуется ключ на 10 миллиметров;
Далее решайте сами, как вам удобнее поступить. Можно зафиксировать стекло с помощью скотча и продолжить ремонт. Либо вы можете полностью извлечь стекло. Второй вариант не самый удачный, поскольку потребует затратить больше сил и времени;
Со шлица снимите розетку;
С помощью головки на 8 миллиметров откручиваются крепежные гайки, что дает вам возможность достать поврежденный стеклоподъемник.

Демонтажные работы

Установка

Устройство демонтировано, потому можно поговорить о нескольких наиболее важных нюансах обратной установки стеклоподъемников.

Замените поврежденный элемент на новый, после чего сборка выполняется строго в обратной последовательности.
Если вы на предыдущем этапе решили полностью извлечь стекло, а не зафиксировать его скотчем, тогда обязательно при установке отрегулируйте его положение. Делается это за счет смещения болтов в крепежных отверстиях.
В процессе демонтажных работ не редко ломаются или страдают держатели — пистоны. Потому перед началом ремонта советуем приобрести комплект новых держателей, чтобы посреди рабочего процесса не бежать в магазины.
При установке ручки вашего стеклоподъемника, убедитесь в его плотной посадке на свое законное место. Если плотно насадить ручку не удается, используйте несколько намоток из изоленты. Это должно помочь.

Ремонт

Выполнить ремонт стеклоподъемников можно не во всех случаях. Преимущественно эти устройства подъема стекла поддаются ремонту при явных механических изломах элементов.

Но все же несколько полезных советов относительно восстановления функциональности стеклоподъемника без его замены мы дать можем.

Если отказал в работе электромоторчик электрического стеклоподъемника, тогда виной тому вероятнее всего являются щетки или обмотка. Чтобы убедиться в этом и устранить поломку, необходимо снять моторчик, разобрать его и очистить наружные и внутренние поверхности.
Для очистки рекомендуется использовать ветошь, которая не оставляет ворса. Тряпочка вымачивается в бензине, спирте или специальном очищающем средстве. При покупке последнего вы сможете им долго пользоваться, эффективность выше по сравнению с бензином.
После зачистки и просушивания деталей, подвижные элементы рекомендуется обработать смазкой, чтобы механизмы функционировали дольше.
Если слетел трос с подъемного механизма, придется его демонтировать, снять электромоторчик или размотать трос в том случае, если он механический. Затем трос натягивается обратно на пазы и осуществляется обратная сборка узла.
В случае возникновения неисправностей в механизме, а электрической схеме устройства, необходимо изучить эту схему, определить направление проводов, а затем прозвонить их. Это наиболее эффективный способ проверки выхода из строя электрики.

Схема подъемного устройства

Ремонт в большинстве случаев дает только временный результат, потому вскоре вам все равно придется выполнить полноценную замену. Это обусловлено наличием у каждой детали своего эксплуатационного срока, степени износа. При их достижении, стеклоподъемник перестает работать.

Замену или ремонт стеклоподъемников механического или электрического типа нельзя назвать сложными мероприятиями. С такими задачами вполне реально справиться своими руками.

Загрузка …

Конструкция механизма – как все устроено?

Стеклоподъемники ВАЗ 2107 по типу конструкции – довольно простые устройства. В основе лежит механизм, к которому при помощи специальных фиксаторов крепится стекло. Опускание и подъем стекла ВАЗ 2110 происходит за счет оборотов ручки со стороны салона.

Система стеклоподъемников автомобиля ВАЗ 2110 уже намного ушла вперед в техническом прогрессе. В основе работы устройства – электрический привод, при помощи которого происходит перемещение стекла. Управляется такой тип стеклоподъемника кнопками, расположенными на дверных картах автомобиля ВАЗ 2110.

Электрический привод стеклоподъемника ВАЗ 2110 состоит из электрического блока управления, подъемного механизма, который может быть разным в зависимости от комплектации автомобиля и, конечно же, самого привода. Привод стеклоподъемника ВАЗ 2110 состоит из червячной и зубчатой передачи, которые взаимодействуют между собой при помощи электродвигателя. Червячная передача предотвращает самопроизвольное опускание стекла и фиксирует его на нужном уровне. Работа электрического привода заключается в подъеме и опускании стекла за счет выполняемого усилия.

Достоинства и недостатки стокового стеклоподъемника ВАЗ 2107

К плюсам заводских стеклоподъемников, которые устанавливаются на “семерку”, можно отнести:

низкую стоимость узла и деталей для ремонта;
простоту ремонта;
простой принцип работы и достаточную надежность.

Одновременно стоковые стеклоподъемники имеют свои минусы:

сравнительно малый срок службы;
быстрый износ деталей при попадании влаги или воздействии температурных перепадов;
появление скрипов при работе и царапин на окне вследствие износа и повышенного люфта деталей.

Современные электрические стеклоподъемники ВАЗ 2107, которые можно приобрести отдельно, отличаются повышенной надежностью и позволяют управлять стеклами дверей нажатием кнопки. Также они могут работать в комплекте с сигнализацией, автоматически закрывая окна при ее включении. Поэтому многие владельцы ВАЗ 2107 предпочитают их стоковым стеклоподъемникам.

Схема как поставить стеклоподъемник на ваз 2107

Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Смазываем трос стеклоподъемника пластичной смазкой. Установка стеклоподъемника выполняется в обратной последовательности.

Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос.

Replacement window on vases 2104 2105 2107 Niva ( Lada classic ) .

Снятие стеклоподъемника передней двери на автомобиле ваз 1. Снимаем прижимные пластины троса и опускаем стекло до упора см. Снимаем трос стеклоподъемника с остальных трех роликов. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос. Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем натяжной ролик и снимаем трос с ролика.

Снятие стеклоподъемника передней двери на автомобиле ваз 1. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем натяжной ролик и снимаем трос с ролика. Перемещением ролика натягиваем трос и проверяем плавность работы привода.

Снимаем прижимные пластины троса и опускаем стекло до упора см.

Перемещением ролика натягиваем трос и проверяем плавность работы привода. Установка стеклоподъемника выполняется в обратной последовательности. Смазываем трос стеклоподъемника пластичной смазкой. Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Снятие стеклоподъемника передней двери на автомобиле ваз 1.

Перемещением ролика натягиваем трос и проверяем плавность работы привода. Подготавливаем автомобиль ваз к выполнению операций см. Установка стеклоподъемника выполняется в обратной последовательности. Смазываем трос стеклоподъемника пластичной смазкой. Снимаем прижимные пластины троса и опускаем стекло до упора см. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками.

Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.

Снимаем прижимные пластины троса и опускаем стекло до упора см. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос. Снятие стеклоподъемника передней двери на автомобиле ваз 1.

Перемещением ролика натягиваем трос и проверяем плавность работы привода. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника.

Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника. Установка стеклоподъемника передней двери на автомобиле ваз 1.

Снимаем прижимные пластины троса и опускаем стекло до упора см. Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками. Установка стеклоподъемника выполняется в обратной последовательности.

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

два электростеклоподъемника;
винты, болты и шайбы;
декоративные заглушки;
фиксаторы;
переходные пластины;
провода с разъемами для подключения;
две кнопки.

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

отсоединив держатель стекла от МСП, поднимаем стекло наверх;
закрепляем его в верхнем положении малярным скотчем;
собираем подъемник с переходной пластиной;
для установки ЭСП просверливают два отверстия (согласно инструкции в паспорте «Форвард);
заводим ЭСП через нижнюю нишу в двери и крепим его двумя винтами;
совмещаем установленный электростеклоподъемник со стеклом, устанавливаем винты;
монтируем кнопки, с помощью электропроводки подключаем их к ЭСП.

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

НЕИСПРАВНОСТИ СТЕКЛОПОДЪЁМНИКОВ И ПУТИ ИХ УСТРАНЕНИЯ

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

СКРИП СТЕКЛОПОДЪЁМНИКА

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;
заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

СТЕКЛОПОДЪЁМНИК ЗАКЛИНИЛО

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;
износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

ПАДАЕТ СТЕКЛО

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Непосредственно процесс демонтажа стеклоподъёмников ВАЗ

Для начала отсоединяем крепление стекла к рейке. Для чего опускаем его на необходимую величину и откручиваем крепежные болты. Далее рекомендуется поднять стекло выше и зафиксировать, чтобы оно не мешало дальнейшему процессу разборки.

Механизм стеклоподъемника ВАЗ крепится на металлическом каркасе двери в трех местах: рейка удерживается парой болтов в своей верхней части, а также в нижней, непосредственно сам подъемник удерживается тремя болтами.

Отсоединив штекер питания электромотора, можно извлечь механизм управления стеклом через отверстие в верхней части двери. На этом недолгий процесс демонтажа стеклоподъемника ВАЗ 2110 можно считать оконченным.

Таким образом, стеклоподъемники ВАЗ могут не работать как по механическим причинам, так и в связи с проблемами в электрической схеме. Сам процесс разбора подъемников и поиска неисправности не отличается высокой сложностью, а потому предпочтительнее ремонта в СТО.

Для того чтобы заменить трос стеклоподъемника ВАЗ 2110-2112, не обязательно ехать на СТО. Эта работа довольно проста, а главная сложность при замене троса заключается в снятии карты двери. При работе с пластиковыми деталями нужно быть аккуратным и последовательным, чтобы не повредить их и не оцарапать.

Снятие карты.

В первую очередь необходимо снять ручку, с помощью которой опускается стекло. Для этого нужно поддеть сам рычаг ручки в месте его соединения со шлицом и немного выдвинуть на себя. Под ним находится пластиковое стопорное кольцо, которое сдвигаем в сторону и снимаем, после чего можно снимать ручку. Если она не поддается, можно снять ее с помощью двух пластиковых отверток, поддевая ими посадочное место с противоположных сторон.

В нижней части подлокотника находится заглушка, которую нужно поддеть тонкой, но широкой плоской отверткой и снять. Под ней находятся два самореза, которые необходимо открутить. Теперь ручку аккуратно снимаем, но не уводим в сторону — сейчас нужно аккуратно вывести внутреннюю часть механизма открывания двери из посадочного места. При работе с передней дверью нужно открутить ручку регулировки зеркала, открутив саморез крепления (в некоторых случаях он может быть закрыт пластиковой или резиновой заглушкой), и снять треугольную заглушку, поддев ее плоской отверткой.

Теперь откручиваем кнопку блокировки дверей и снимаем пластиковую накладку в нижней части двери. Карта двери крепится восемью пистонами, расположенными по бокам и в верхней ее части

Начиная с нижнего угла (не важно, переднего или заднего), нужно с помощью плоской отвертки или специального пластикового съемника-лопатки поочередно освобождать пистоны. При этом некоторые могут сломаться, поэтому на всякий случай стоит запастись новыми. Иногда нижние внутренние бархотки устанавливаются внахлест на карту, поэтому их тоже нужно будет снять

Теперь можно снимать карту

Иногда нижние внутренние бархотки устанавливаются внахлест на карту, поэтому их тоже нужно будет снять. Теперь можно снимать карту.

Замена троса стеклоподъемника.

Менять трос стеклоподъемника ВАЗ 2110-2112 без снятия механизма довольно тяжело, поэтому придется снимать весь механизм. Для этого нужно опустить стекло таким образом, чтобы можно было открутить кронштейны, которые его соединяют со стеклоподъемником. Стекло лучше всего полностью вынуть через верх двери, но при этом есть риск поцарапать его или ободрать тонировку, поэтому можно просто зафиксировать его скотчем к наружной обшивке двери. В том месте, где установлен шлиц ручки стеклоподъемника, необходимо открутить три крепления, удерживающих ролик. Также нужно открутить крепления двух роликов с другой стороны двери, после чего снять их. Если же у вас установлен электроподъемник, его в первую очередь необходимо отключить, а в целом процедура все та же. Теперь можно смело устанавливать новый трос стеклоподъемника и устанавливать механизм на место.

В том случае, если обломались старые пистоны, их можно снять или просто срезать, а на их место установить новые. При сборке всю последовательность действий нужно повторять в обратном порядке соответственно порядку разборки

При установке ручки опускания стекла двери обратите внимание на то, как она садится на шлиц. Если есть риск того, что она может соскочить, можно обмотать шлиц одним слоем фум-ленты или изоленты, которую нужно будет вдавить в канавки шлица. Так вы уплотните посадку ручки

Так вы уплотните посадку ручки.

Установка

Теперь меняем дефектный узел на новый и проводим сборочные работы в обратном порядке. Но в случае, если стекло вынимается полностью, необходимо после провести тщательную регулировку его положения, путем смещения болтов в отверстиях креплений.

Также следует учитывать, что при демонтаже могут пострадать держатели, которые еще называются пистонами, поэтому лучше на всякий случай купить комплект новых, во избежание неприятностей.

Устанавливая ручку подъемника, необходимо убедиться, что она посажена достаточно плотно. Если этого не получилось, то стоит обернуть ее изолентой.

Если ничего не помогло

Если кнопки исправны и предохранитель цел, то Вам к электрику. Либо необходимо самому «прозванивать» провода и искать на каком месте обрыв.

В приводимой инструкции описан процесс установки электростеклоподъемника в передние двери автомобиля Lada Kalina. Их установка в передние двери автомобилей семейства Lada Granta аналогичен, за исключением некоторых особенностей, которые также описаны в данной статье.

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания. Демонтируем штатный стеклоподъемник.

Установка показана на стенде с вырезом с внешней стороны двери для демонстрации некоторых ньюансов монтажа.

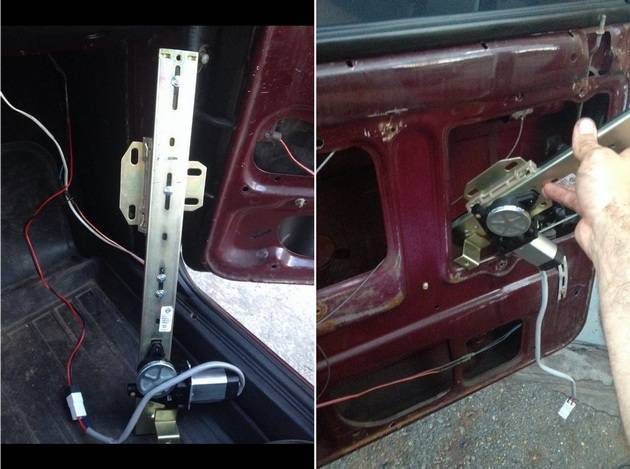

Механизм электрического стеклоподъемника заводим в дверь через технологическое окно при поднятом вверх стекле.

Сверлим отверстие в верхней части двери (координаты указаны в инструкции), нижние отверстия используем штатные.

Вставляем механизм в отверстия (показаны стрелками) и накручиваем гайки М10, затягиваем ключом.

Включением моторедуктора поднимаем каретку максимально вверх, совмещаем отверстия на каретке и стеклодержателе, фиксируем винтами.

Установка электростеклоподъемника в Lada Granta

Особенностью установки электростеклоподъемника на Lada Granta является крепления стекла к каретке используя кронштейны из комплекта поставки (показан на фото).

Резиновая прокладка используется от штатного тросового стеклоподъемника.

Для установки кронштейна потребуется подрезать штору приклееную к стеклу.

Закрепляем кронштейн на каретке.

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Стеклоподъемники на ВАЗ 2107 и ВАЗ 2110 – ездим с ветерком!
