Ступица переднего колеса – проблемы и их устранение

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

  • Поднимите переднее колесо при помощи домкрата;
  • Снимите колесо;
  • Зубилом удалите защитный колпачок на подшипнике передней ступицы;
  • Демонтируйте тормозные колодки;
  • На поворотном кулаке следует закрепить держатель индикатора;
  • Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
  • На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
  • При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
  • Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
  • Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
  • Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
  • Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
  • Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
  • Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
  • В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
  • Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
  • Монтируйте защитный колпачок на подшипник;
  • Колесо устанавливается на свое законное место.

Подобная диагностика с элементами ремонта позволит продлить срок службы вашего подшипника ступицы. Если же регулировка не позволила вернуть зазор в необходимые параметры, подшипник следует полностью заменить.

Ступица колеса

Ступица служит основой для установки колесного диска и тормоза. Ее задача – обеспечивать фиксацию и свободное вращение колеса и сопутствующих деталей, а для ведущих колес ступица служит звеном передачи момента вращения от дифференциала на колесо. Это одна из самых надежных деталей подвески, и вывести из строя ступицу можно разве что в результате аварии или очень длительной эксплуатации в тяжелых условиях. Для работы при постоянных нагрузках ступицы делают цельнометаллическими: из литой стальной болванки вытачивают деталь нужной формы. Такой способ позволяет изготовить прочную конструкцию без участков напряжения. На внешний (большой) обод ступицы крепится тормозной диск (барабан) и колесный диск, фиксируемые входящими в комплект болтами или шпильками. Внутренний обод снабжается подшипником (одним или двумя), которые могут располагаться на внешней или внутренней части ступицы, в зависимости от ее назначения и места установки.

Ступица колеса без подшипников и в сборе с подшипниками

Способ установки зависит от того, ставится она на управляемые или неуправляемые (передние или задние), ведущие или ведомые колеса. По конструктивным особенностям разделяют 4 основных вида ступиц:

  • Для ведущих неуправляемых колес (задние колеса автомобилей с задним или полным приводом). На такую ступицу передается усилие от дифференциала через полуось, которая может иметь цапфу, входящую в ступицу, или фланец для крепления.
  • Для ведомых неуправляемых колес (задние колеса переднеприводных автомобилей). В таких случаях ступица объединяется с подшипниками в одно целое, а ось ступицы крепится на рычаг заднего моста.
  • Для ведущих управляемых колес (передний мост переднеприводных или полноприводных автомобилей). Здесь передача крутящего момента идет через ШРУС, цапфа которого входит в зацепление со шлицами ступицы.
  • Для ведомых управляемых колес (передний мост заднеприводных автомобилей). Ось ступицы устанавливается в поворотный кулак.

Помимо этих, есть и другие варианты конструкции, обусловленные особенностями того или иного автомобиля. Для некоторых моделей автомобилей различают ступицы для левого и правого колеса, если у них асимметричное крепление

При покупке нужно обращать внимание на сторону установки: левая, правая или универсальная двухсторонняя

Строение и элементы подшипника ступицы

В подшипник ступицы входят:

  1. Кольца.
  2. Сепаратор.
  3. Тело качения (его форма зависит от марки и модели автомобиля).

На ведомой оси чаще устанавливаются детали, которые имеют коническую форму и являются однорядными. Такой подшипник хотя и маленький по размеру, но является особо прочным. Однако он требует профессионального монтажа и настройки.

Ведущие оси снабжаются двурядными подшипниками, имеющими форму конуса или шарика. Двурядные подшипники имеют сходство с однорядными, но более устойчивы к нагрузкам. Подшипники невозможно открыть, они служат до тех пор, пока окончательно не выйдут из строя.

Монтаж детали для ремонта и замены

Замена передней ступицы при достаточной квалификации не представляет труда. Для этого нужно изучить ее устройство и последовательность выполнения работ. Затем нужно приготовить следующие инструменты:

  • домкрат для подъема автомобиля;
  • набор различных головок;
  • гаечные ключи на «17» и на «22»;
  • специальный съемник, которым снимаются шаровые опоры;
  • ключ универсального назначения для откручивания колеса.

Для безопасности выполнения работы под автомобиль устанавливается жесткая и надежная опора, а колеса фиксируются башмаками во избежание качения.
Такие же меры предполагает и замена задней ступицы. Снятие передней ступицы ВАЗ 2110 осуществляется в следующем порядке.

Выколоткой или отверткой убирается защитный пластиковый колпак, закрывающий подшипники в центре. Если он имеет повреждения, нужно будет поставить новый.
С помощью зубила выпрямляется буртик гайки подшипника.
С помощью ручного тормоза и башмаков осуществляется фиксация автомобиля. Также нужно включить первую передачу.
Гайка ослабляется при использовании прочной головки на «30».
Ослабляются гайки колеса.
Оба передних колеса вывешиваются с помощью домкратов или подъемника с соблюдением мер безопасности, описанных выше

Важно подвесить оба колеса, так как в противном случае поперечный стабилизатор не позволит снять ступицу.
Снимаем колесо и тормозной суппорт, который крепится болтами на задней стороне ступицы ВАЗ вместе с колодками, и убираем его в сторону так, чтобы не повредить шланг. При наличии антиблокировочной системы снимается датчик ABS.

Все часто видели, как автомобиль как бы «припал» на одно из колёс, которое неестественно вывернулось и застряло в колёсной арке. Это разрушилась ступица, и фактически колесо «отсоединилось» от автомобиля. Бывает, что колесо на всём ходу «заклинивает», затем оно отрывается от машины на полной скорости, и, обладая большой массой и моментом вращения, долго катится, причиняя серьёзные разрушения. В этом также виновата неисправность этого механизма.

Ступица – это механизм, который соединяет колесо и ось. Точнее, соединяет неподвижные части подвески и подвижные. Именно поэтому ступицам свойственно испытывать при движении большие нагрузки.

Самое важное, что ступица никогда не разрушится сразу на ВАЗ 2107 полностью, за исключением сильных ударных нагрузок. Это бывает при въезде на скорости в яму, или на крутой камень

После этого ступица начинает сильно греться, и постепенно разрушается. Чаще всего таким способом разрушается передняя подвеска.

Например, колпак ступицы предохраняет её гайку от песка и коррозии. И если его потерять, проблемы наступят быстрее.

Передняя ступица чаще выходит из строя, чем задняя, так как именно передние колёса более подвижны, и им свойственны угловые ускорения. Передняя ступица при поломке вызывает более серьёзные аварии, чем задняя, так как потеря переднего колеса более опасна. Автомобиль становится неуправляемым.

ЗАМЕНА ПЕРЕДНЕГО СТУПИЧНОГО ПОДШИПНИКА

Для замены переднего ступичного подшипника на «семёрке» потребуются следующие инструменты:

  • домкрат;
  • набор торцевых головок и вороток;
  • отвёртка;
  • комплект рожковых ключей;
  • новый передний ступичный подшипник.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Перед началом работы одно из передних колёс поднимается домкратом и снимается. При этом задние колёса автомобиля обязательно должны быть зафиксированы с помощью башмаков.

  1. Переднее колесо снимается. Открывается доступ к тормозному суппорту и ступице. Тормозной суппорт тоже снимается.
  2. Теперь снимается защитная заглушка, расположенная над ступичным подшипником. Чтобы её поддеть, можно использовать тонкое зубило или плоскую отвёртку.

  3. После снятия заглушки открывается доступ к ступичной гайке. На этой гайке следует выпрямить ранее деформированный зубилом бортик, который предотвращал откручивание гайки. Делается это с помощью отвёртки и молотка. После выпрямления бортика гайка откручивается и снимается вместе с распорной шайбой.

  4. Отвёрткой поддевается и извлекается сальник, закрывающий подшипник, затем старый подшипник извлекается из отверстия. С помощью отвёртки и молотка извлекается и сепараторное кольцо, стоящее под подшипником.
  5. Место установки подшипника тщательно протирается ветошью, после чего на место старого подшипника запрессовывается новый и сепараторное кольцо.
  6. Установленный подшипник смазывается, особенно тщательно следует смазать внутреннее кольцо. После этого сальник устанавливается на место.

  7. Смазанный подшипник надевается на ступицу, ступичная гайка затягивается, после чего её боковина вновь загибается с помощью зубила и молотка, чтобы предотвратить откручивание.
  8. Заглушка подшипника устанавливается на место. Затем на место устанавливается суппорт и колесо.

СУППОРТ

Говоря о подвеске автомобиля, нельзя не упомянуть о суппорте. Этим устройством оборудованы только передние колёса ВАЗ 2107. Причина проста: без суппорта нормальное функционирование дисковых тормозов невозможно. Конструктивно суппорт представляет собой монолитный стальной корпус, в котором находится тормозной диск и колодки.

Суппорт «семёрки» является деталью, без которой невозможно полноценное торможение

В суппорте есть несколько отверстий. Они необходимы для крепления суппорта к подвеске и для установки тормозных цилиндров. Суппорт обеспечивает необходимый уровень давления колодок на тормозной диск и их равномерный износ. Если суппорт деформируется (к примеру, в результате удара), то нормальный износ колодок нарушается, а срок их службы сокращается в несколько раз. Но механические повреждения — это не единственная неприятность, которая может произойти с суппортом. Вот что может случиться ещё:

  • окисление подвижных частей. Особенно это актуально для тормозных цилиндров, установленных в суппорте. Эти цилиндры со временем покрываются не только оксидной плёнкой, но и грязью. В результате их штоки перестают нормально двигаться, и это сразу же сказывается на эффективности торможения;
  • возникновение трещин на суппорте. В деталях, подвергающиеся циклическим знакопеременным нагрузкам, возникают усталостные напряжения, которые рано или поздно приводят к появлению усталостных трещин. После их возникновения суппорт необходимо срочно заменить. Восстановлению «уставшие» детали не подлежат.

Подшипник гудит на ступице: как определить, какой виноват, передний или задний

Возникающие на поворотах и во время скоростного движении автомобиля шумы, стуки и гул подтверждают наличие проблем с подшипниками. Более точно определить локализацию неисправности помогут некоторые проверенные методы.

Диагностику неисправной ступицы нужно начинать с внешнего осмотра.

Как проверить поломку на ходу при наборе скорости и при поворотах

При износе ступичных подшипников кузов ТС будет наклоняться в сторону, обратную от направления его движения:

  1. Например, при повороте налево основная часть нагрузки будет концентрироваться на правом колесе.
  2. Если на небольшой скорости примерно 15 км/час резко повернуть влево и при этом посторонние шумы исчезнут, то это свидетельствует о неисправности подшипника левой ступицы.

Такой же алгоритм проверки подходит и для правой стороны авто.

Необходимая для проявления шума скорость напрямую зависит степени изношенности ступицы.

Наиболее часто проявления неисправности встречаются, когда машина движется со скоростью 50-90 км/час. Сильно разболтанная деталь показывает себя даже на небольших скоростях.

Во время движения автомобиля можно проверить подшипники конкретной ступицы, принимая во внимания следующие признаки:

Расположение подшипника Признаки Рекомендуемые действия водителя Левый передний Усиливающийся звук при разгоне. Вибрации во время правого поворота, прямолинейном движении

Нарастание гула во время разгона

Во время езды в прямолинейном направлении снизить скорость, повилять рулем, акцентируя внимание на правом повороте. Правый передний Вибрация руля

Появление посторонних звуков с правой стороны во время поворота налево. Придерживаться вышеописанного алгоритма, уделяя больше внимания левому повороту. Правый и левый задний Нарастающий звук сзади во время набора скорости

Появление резких стуков в случае езды по кочкам. Изменять скорость движения, прислушиваясь к задней оси.

Таким образом, выполняя «змейку», можно приблизительно выявить неисправность. Более точную диагностику можно провести, подняв машину с помощью домкрата.

Нагрев в движении

Изношенные или неисправные подшипники всегда нагреваются более интенсивно по сравнению с остальными. Таким образом, для диагностики можно ориентироваться на температуру ступицы. Например, если езда автомобиля сопровождается гудением, нештатными стуками, шумом, то нужно незамедлительно остановиться и рукой проверить температуру ступичных гаек. (Такие действия затрудняют декоративные колпаки, которые затрудняют доступ к ним.)

С домкратом

Если машину частично поднять, то в вывешенном состоянии колеса можно провести более точную диагностику:

  1. Поднять одно или два ведущих колеса, а стоящие на земле подпереть с помощью противооткатных башмаков.
  2. Завести мотор и разогнать ведущие колеса до скорости 70-80 км/час.
  3. Затем переключиться на нейтральную передачу.
  4. Неисправная ступица здесь проявится появившимся гулом.

Можно не заводить мотор.  В таком случае определять неработающий подшипник требуется по следующему алгоритму:

  1. Поочередно поднять каждую сторону авто с помощью домкрата. Покачать вывешенное колесо в двух плоскостях. Изношенный элемент проявится через увеличенный люфт.
  2. Быстро вращать колесо. Если при этом приходится прикладывать значительные усилия, появляются посторонние звуки, то это свидетельствует о поломке.
  3. Появившиеся вибрации, которые возникают в процессе вращения колеса, также свидетельствует о проблеме.
  4. Попросить помощника нажать педаль тормоза, а в это время покачать колесо. Пропажа люфта свидетельствует о том, что виноват подшипник.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес. Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Признаки и симптомы “умирающего” ступичного подшипника

Как я уже сказал чаще всего при выходе из строя, ступичный подшипник начинает гудеть на большой скорости. Гул в ступичном подшипнике появляется из-за отсутствия достаточного количества смазки. Постепенно, по мере износа подшипника, этот звук начинает появляться и на более низких скоростях. Звук будет исходить непосредственно из самого колеса. Перепутать его можно разве что с неисправным подвесным подшипником (проблема очень популярна на Peugeot 307, 308) и неисправной КПП (если например, в ней недостаточно масла). Опытный мастер без особого труда диагностирует неисправный ступичный подшипник.

Кроме гула ступичный подшипник может издавать хруст или скрежет. В таких случаях подшипник предупреждает Вас, что он в скором времени заклинит. Такие звуки говорят именно о механических повреждениях подшипника.

Еще одним признаком неисправности ступичного подшипника является вибрация, которая передается и на руль и на всю машину. Обычно это происходит в определенном диапазоне скоростей (например, при движении со скоростью от 60 до 80 км/ч). Точно диагностировать неисправность ступичного подшипника в таком случае сможет только опытный мастер, потому что вибрацию в руль может отдавать какая-либо другая неисправная деталь подвески.

Когда подшипник уже сильно износился, автомобиль может уводить в сторону. Такая ситуация говорит о том, что у колеса уже появился значительный люфт. Контролировать автомобиль в таком случае будет все сложнее. Эксплуатация автомобиля категорически запрещена.

Последствия несвоевременной замены ступичного подшипника.

Что такое ступица

Ступица представляет собой центральную часть вращающейся детали, на которую устанавливается колесо автомобиля. На этом элементе, как правило, расположены шпильки для крепления колеса либо отверстия под болты, которые используются с этой же целью.

Внутреннее отверстие ступицы имеет шлицы, которые служат для надежного удержания этого элемента от проворачивания на центральной оси. Изготавливается деталь из прочного металла, который способен выдержать значительные механические нагрузки. Ступица представляет собой цельнолитой элемент, на котором вытачиваются на специальном оборудовании, необходимы для монтажа других элементов отверстия.

Где находится ступица колеса

Если необходимо найти ступицу на автомобиле, то следует обратить внимание на передние колеса. При установленном диске колеса эту деталь практически невозможно обнаружить, поэтому для выполнения ремонтных или диагностических операций потребуется поддомкратить автомобиль и снять круглую деталь

Устанавливаются ступицы и на задние колеса, но в таких изделиях, как правило, отсутствует возможность поворота.

Ступица колеса имеет круглую форму. В середине детали будет находиться отверстие, в котором можно обнаружить подшипниковый узел. Деталь, предназначенная для уменьшения трения, может быть различной конструкции.

Для чего нужна ступица колеса

Ступица оснащается качественным подшипником, который способен выдерживать значительные нагрузки. Благодаря этому качеству удается обеспечить надежную опору колесам даже во время движения автомобиля в сложных дорожных условиях. Ступичный узел применяется также для удержания элементов тормозной системы (диска или барабана), и обеспечения передачи крутящего момента на колеса автомобиля от двигателя, если устанавливается на ведущем мосте или на ШРУСе. Благодаря наличию этой детали вращение оси колеса осуществляется при минимальном уровне трения.

На автомобилях, оснащенных системой антиблокировки тормозов, на ступице может быть установлен специальный датчик.

Виды ступиц и подшипников, и для чего они нужны

Ступицы могут устанавливаться на управляемые и неуправляемые оси. Как правило, на современном автомобиле первая категория деталей может встречаться только на передних колесах. Устанавливаются неуправляемые ступицы на задних колесах автомобилей.

Ступицы могут быть установлены на ведущие колеса. В таких устройствах имеются шлицы под ШРУСы или полуоси. На устройствах, не участвующих в передаче крутящего момента, внутренняя поверхность серединного отверстия не имеет насечек.

Кроме особенности конструкции ступицы могут существенно отличаться по типу подшипника, который устанавливается в эту деталь. Ступичные подшипники могут быть следующих типов:

  • Радиальными.
  • Упорными.
  • Радиально-упорными.
  • Упорно-радиальными.

Наиболее часто на современных автомобилях применяются ступичные подшипники радиально-упорного типа.

Устройство ступицы

Основным элементом ступицы является обод. На этом элементе могут располагаться шпильки или отверстия для болтов. Во внутреннем отверстии детали находится специальное посадочное место, в которое устанавливается подшипник. Серединное отверстие также предназначено для полуоси. На современных автомобилях также имеется гнездо для монтажа датчика ABS.

Устройство ступицы очень простое, но для обеспечения безопасной эксплуатации эта деталь должна быть в идеальном состоянии. Правильная диагностика технических недостатков и своевременное их устранение позволит поддерживать автомобиль в идеальном техническом состоянии.

Чертеж ступицы

Автомобильная ступица имеет очень простую конструкцию и схему, но самостоятельно такое изделие может изготовить только токарь высокой квалификации при наличии подходящей заготовки. Все элементы в чертеже ступицы четко выверены и сбалансированы, поэтому при правильном производстве детали, даже при значительном вращении во время эксплуатации, будут отсутствовать какие-либо биения или виляния колеса.

Ступица передняя ваз 2107

Всем привет!

Как то однажды я затянул болты колеса так, что один болт решил больше не затягиваться никогда.

Делов то всего ничего — выхода ровно четыре: 1) оставить на трех болтах и молиться; 2) прогнать резьбу метчиком и надеяться; 3) вварить вместо болтов шпильки ГБЦ и гордиться; 4) поменять ступицу и успокоиться.

Я выбрал четвертый вариант. Прикупил ступицу в сборе с подшипниками и пыльник. Гайку и опорную шайбу решил оставить старые.

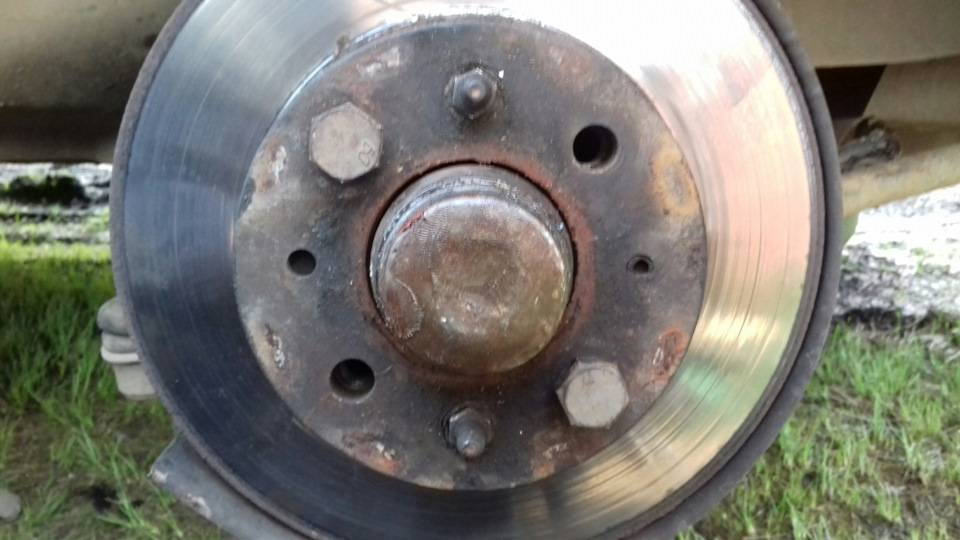

Итак, приступаем. На самом деле задача не из хитрых. Домкратимся, подкладываемся, снимаем колесо и смотрим что там у нас. А там у нас тормозной диск, который держится суппортом. Его то мы и откручиваем разжав шплинтующие шайбы. Ничего не путаем и откладываем болты в сторонку с этими шайбами.

Замена ступицы ВАЗ 2107

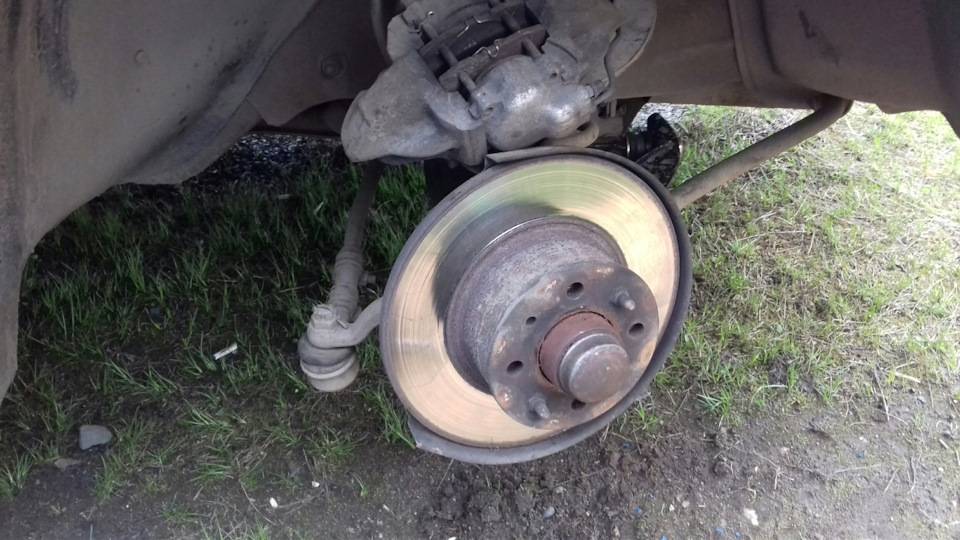

Суппорт кладем сверху или еще куда нибудь, лишь бы он не упал, а тормозной шланг был расслаблен.

Дальше я видел как сбивают диск со ступицы, но это как то не удобно. Лично я снял ступицу с цапфы, открутил солдатики и выбил ее из диска подложив две дощечки. На мой взгляд проще некуда. Главное не заляпать диск.


Готово. Чистим все это дело и приступаем к сборке, одев перчатки почище.

Секрет долгой службы таких узлов — чистота при сборке и обилие смазки.

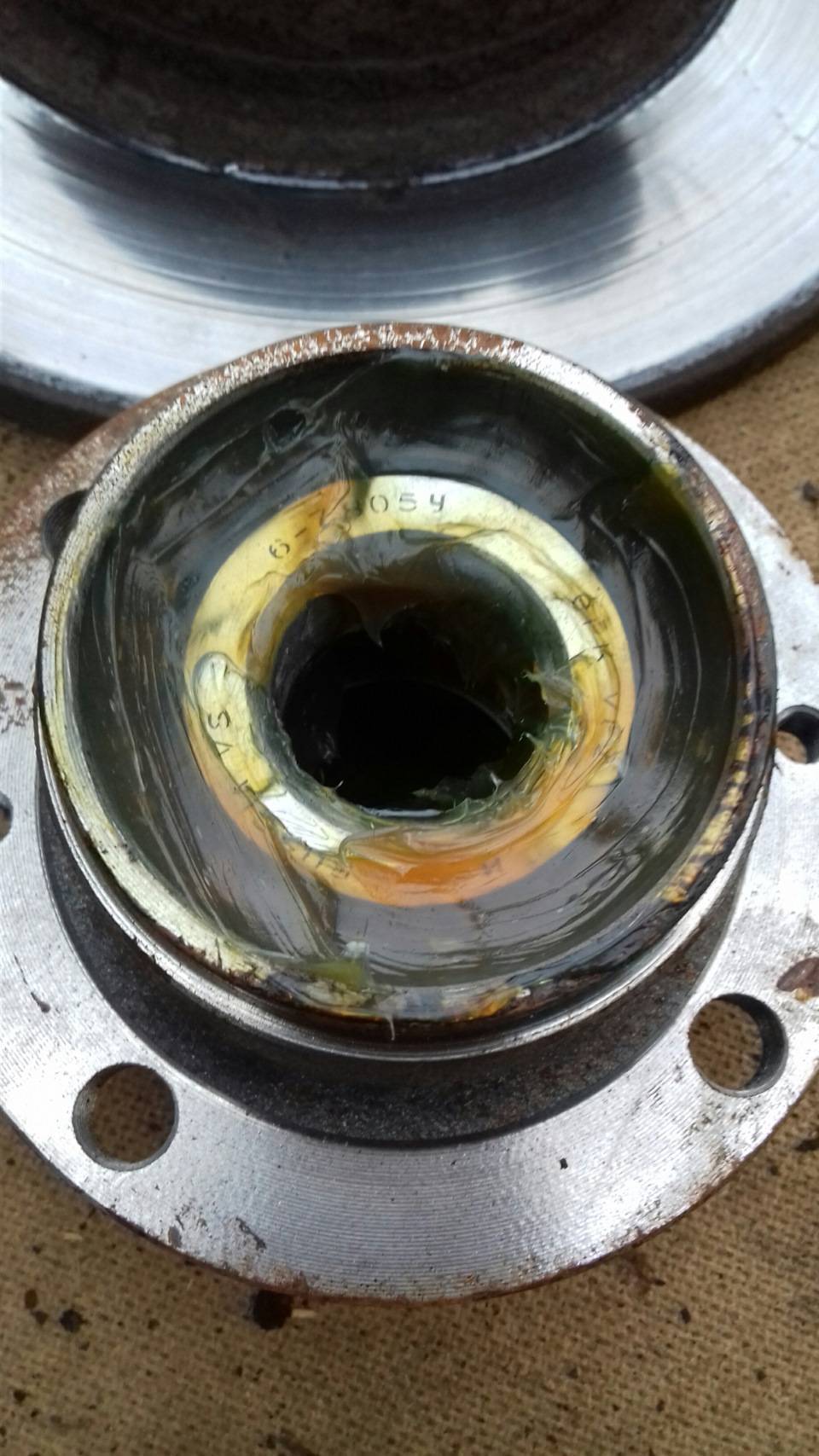

Поэтому смазки закладываем максимально на каждом этапе. Новый пыльник тоже необходим. Не скупитесь на такие мелочи.

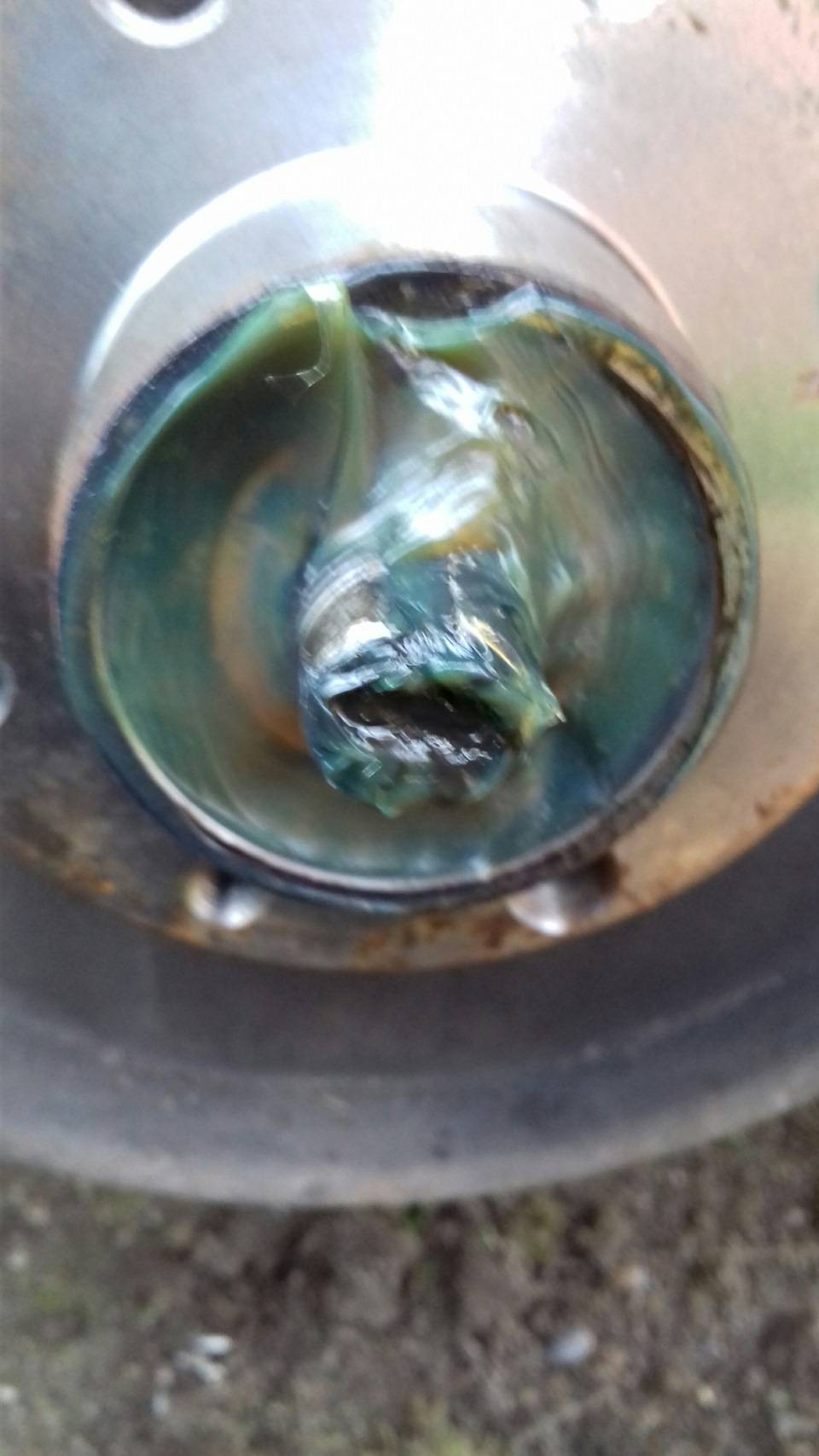

Ког ступица с обильно смазанными подшипниками на месте — ставим опорную шайбу и затягиваем гайку. Лично я гайку затягиваю так: закручиваю ее пока не появится ощутимая тяжесть вращения, а потом отпускаю гайку на сектор, равный одной грани. Тогда остается едва заметное сопротивление качению, а через несколько метров колесо будет вращаться без сопротивления вообще, но и без малейшего люфта. Может технология не правильная, но лично я конические подшипники настраиваю один раз в тысяч так 30 и у меня не бывало люфта и гула ни в одной машине.

Ну и все. Одеваем тормозной диск. Он одевается очень тяжело. Было бы не плохо не перекосить его. Для этого я использую колесные болты как направляющие. Подтягиваю болтами диск и легонько подбиваю его молотком.

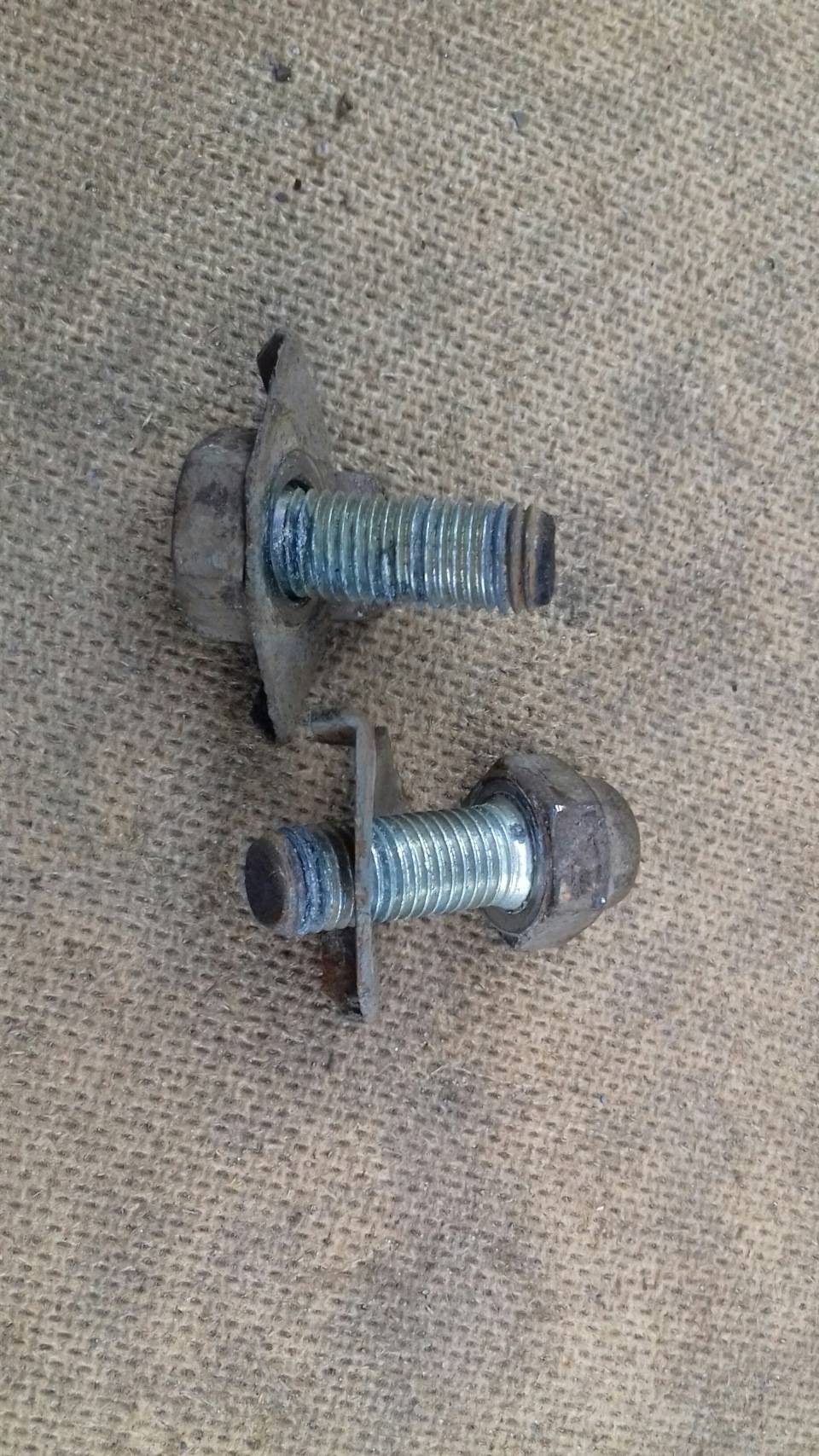

Вот и все. Ставим суппорт. Шплинтуем его болты. Все проверяем. Ставим колесо и в путь. Наконец то ремонт без сварки, зубила и болгарки. Почаще бы так.

Спасибо всем за внимание! Безграничной вам удачи и крепкого здоровья! До встречи на трассе!

ВАЗ 2107

Мнение автовладельцев о нагреве переднего колеса

  1. Прикипевшая колодка

    «Выявил случайно, что греются колодки на переднем колесе. Обратился на официальный сервис. Результат диагностики гласил, что прикипела колодка с внутренней стороны. Предложили сделать профилактику. В результате переставили колодки местами, смазали и почистили».

  2. Проверь смазку!

    «Если греется переднее левое колесо, причина, вероятнее всего, в заклинившем тормозном цилиндре. Такое случается после установки новых колодок. Столкнулся с этим на «Калине». Пришлось поменять ступичный подшипник. Старый утратил работоспособность из-за перегрева и вытекания смазки. Устраняется закачиванием нескольких миллилитров тормозной жидкости под пыльник цилиндра при помощи шприца. Затем цилиндр прогонятся туда-сюда несколько раз без колодок. Определить необходимость прокачки цилиндра легко: если он туго вдавливается в суппорт, значит, нужно его смазать».

  3. Нужно подождать

    «Вполне вероятно, что подклинивают колодки или тормозной цилиндр. В ситуации сразу после их замены такое иногда случается. Нужно немного подождать, пока приработаются детали».
