Шумоизоляция моторного отсека и двигателя своими руками

Что не так с битумными материалами для виброизоляции

Битумные листы хорошо уменьшают вибрацию при нормальной температуре. Если же автомобиль эксплуатируется в местности, где слишком высокие или низкие температуры, то могут возникнуть проблемы. При морозе он застывает и отслаивается. При жаре битумные листы могут плавиться, а с течением времени разваливаются. Некоторые битумные листы содержат в своём составе небольшой процент резины для меньшей восприимчивости к нагреву, но этого бывает недостаточно в жаркие летние дни, когда температура кузова повышается, к тому же битумные листы с добавкой каучука постепенно разрушаются и при более низких температурах. Бутил-каучуковые листы не имеют такой тенденции.

Считается, что виброизоляционные материалы работают благодаря добавлению массы металлу панели и снижению её резонансной частоты. Это верно для битумных листов, но не совсем верно для материала на основе бутилкаучука (современные материалы с фольгой). Они работают благодаря множеству последовательных действий материала. Всё зависит от такого свойства материала, как вязкоупругость. Этот термин описывает что-то, что может деформироваться и потом возвратиться в первоначальную форму более медленно, чем было деформировано. Бутил-каучуковый материал вязкоупругий, а битумный – нет. Бутилкаучуковый материал способен гасить вибрации, превращая их в небольшое количество тепла. Ко всему прочему, битумные листы гораздо тяжелее бутилкаучуковых и, если их использовать в большом количестве, то они значительно увеличивают вес машины. Таким образом, если учесть все недостатки, битумные листы лучше, чем ничего, но хуже бутилкаучуковых.

Недорогие строительные материалы на основе битума, которые некоторые используют, могут расплавиться в летнюю жару и будут издавать неприятный запах в салоне.

Другие методы шумоизоляции

Всегда существует риск приобрести звукоизоляцию несоответствующего качества. Существует более практичный способ защиты от посторонних шумов — специальная мастика и антигравийное покрытие. Обладая жидкой консистенцией, их наносят в несколько слоев.

Моторный отсек нужно обследовать, а при необходимости установить заглушки на имеющиеся отверстия. Капот следует отрегулировать, чтобы он закрывался плотно, не вибрировал во время езды.

Конструкция капота не оборудована ребрами жесткости. Значит, листы шумоизоляции могут при движении отклеиться. Для этого используют другой, более легкий материал. Отделку арок колес и стенки моторного отсека покрывают в несколько слоев. Сначала идет виброизоляция, потом шумоизоляция. В последнюю очередь используют маделин — материал заглушающий скрипы.

На практике уже проверено действие такой изоляционной системы. Шум, издаваемый двигателем, существенно снижается. Однако нужно учитывать техническое состояние машины, так как данное условия играет значительную роль обеспечивающую тишину в салоне автомобиля.

Моторный отсек

Шумоизоляция двигателя своими руками начинается с моторного щита. Главная особенность работы заключается в необходимости снятия закрепленных на перегородке элементов. Поскольку моторный щит – один из самых вибронагруженных кузовных элементов, «вибру» со стороны ДВС необходимо клеить по всей доступной плоскости. Стоит предпочесть материал с фольгированным лицевым слоем, который будет отражать тепловые волны, сохраняя температуру подкапотного пространства (особенно актуально для дизельных ДВС).

Оклейка внутренней части моторного щита невозможна без полного демонтажа приборной панели, что на многих иномарках потребует больших усилий и аккуратности. При необходимости фотографируйте расположение тех либо иных элементов, дабы собрать все обратно правильно.

Салон

Если вы укрыли виброизоляцией 75-80% площади перегородки со стороны двигателя, то для внутренней части будет достаточно 35-40% перекрытия. Распределите листы в шахматном порядке. Так вы сможете сэкономить на материале и не потеряете в качестве. Если шумоизоляция двигателя выполняется только с внутренней стороны, то оклеивать «виброй» лучше 95-100% площади моторного щита.

Непосредственно на вибродемпфирующие листы клеится шумопоглатитель

При выборе «шумки» обратите внимание на диапазон частот, в котором материал наиболее эффективен. Грамотней всего будет скомбинировать материал, работающий в среднем и высокочастотном диапазонах

Выложите оба типа материалов в шахматном порядке с перекрытием 2-3 см. Если вы не проводили наружную шумоизоляцию колесных арок, то с внутренней стороны, поверх виброизоляционного слоя положите звукоизолятор (к примеру, «Сплэн»). Боковые части, примыкающие к моторной перегородке, менее вибронагружены, поэтому в качестве вибродемпфера можно применить материал толщиной до 3 мм.

Капот

Плюсы и минусы шумоизоляции

Если все необходимые операции будут выполнены грамотно, в полном соответствии с рекомендациями специалистов, шумоизоляция двигателя автомобиля даст положительный эффект уже при первом его испытании. Однако есть и определённые риски, которые могут свести всю проделанную работу на нет или же заметно снизить её результативность. Например, при демонтаже из-за поспешности или невнимательности можно повредить дорогие детали электрооборудования, деформировать защелки, повредить поверхность пластиковых и иных вставок. Таким образом, есть вероятность таких повреждений и при обратном монтаже, что приведёт к отклонениям от нормы в функционировании климат-контроля, проблемам с бортовым компьютером и прочими узлами автомобиля.

Поэтому оба эти процессы следует выполнять максимально внимательно и ответственно. Лучше всего, если ими будут заниматься опытные мастера.

Основные положения

Материалы клеятся исключительно на сухие и обезжиренные поверхности;
Обязательно тщательно прикатывать виброизоляцию по всей поверхности;
Выбирайте толщину материала так, что бы пластиковые элементы салона нормально вставали в свои монтажные места;
Будьте готовы к тому что несколько пистонов могут сломаться во время работы, поэтому можно запастись ими заранее или докупить в процессе;
Внимательно следите за креплениями деталей и расположением штекеров электропроводки, не лишним будет сфотографировать, что бы не запариться при сборке;
Работы необходимо производить в теплом помешении (+20 градусов).

Виды шумоизоляционных материалов

Под общим названием шумоизоляция объединены несколько типов материалов — это вибропоглатители, шумопоглатители и уплотнители.

Виброизоляционные материалы

Название говорит само за себя, это материалы для снижения вибраций металлических поверхностей автомобиля.

Представляют из себя мастику на фольгированном материале разной твердости и толщины. «Вибра» — является основой любого шумоизоляционного «бутерброда» автомобиля. Чаще материалы являются самоклеящимися, но есть и такие, которые требуют нагрева для монтажа.

Рекомендации к установке:

крыша;
крышка капота;
двери;
крышка багажника;
арки колес;
пол салона;
перегородка моторного отсека;

Шумоизоляционные материалы

Как правило, укладываются поверх виброизоляции, выполняя двойную функцию — шумопоглощения и теплоизоляции. Бывают двух видов.

Первый вариант выполнен из вспененных материалов с закрытоячеистой структурой, имеет выраженный теплоизоляционный эффект.

Рекомендации к установке:

пол салона;
пол багажника;
крыша;
крышка капота.

Второй вариант — более мягкие вспененные материалы с волнообразной или пирамидальной структурой поверхности. Не ровная лицевая поверхность материала увеличивает площадь, обеспечивая более эффективное поглощение звука в сравнении с плоскими аналогами такой же толщины. За счет мягкости и податливости облегчает сборку деталей салона и заполняет пустоты.

Рекомендации к установке:

крыша;
двери;
крышка багажника;
арки колес с внутренней стороны;
перегородка моторного отсека.

Уплотнительные материалы (антискрипы)

С помощью этих материалов устраняются всеми ненавистные «сверчки» и при необходимости создается дополнительное уплотнение на стыках пластиковых деталей салона. Еще антискрипы могут служить для обмотки электропроводки.

Рекомендации к установке:

стыки пластиковых панелей,
воздуховоды,
места прилегания обшивок дверей.

«StP»

«Стандартпласт» на рынке с 1996 года. Распространяет свои шумоизоляционные, звукоизоляционные и уплотнительные материалы через дилерские сети.

«Шумофф»

Является как разработчиком, так и производителем. Имеет ряд очень удачных материалов, полностью отвечающих требованиям автошумоизоляции.

Конечно есть еще много производителей и видов шумоизоляции, но я буду приводить примеры материалов этих двух марок. Потому что они наиболее распространены и известны у наc. Так вам проще будет составить представление о типе изоляции для конкретной поверхности.

Плюсы и минусы шумоизоляции

Шумоизоляционная обработка двигателя обладает следующими преимуществами:

снижается уровень шума;
снижается вибрация двигателя при движении;
повышается комфорт вождения.

Недостатков немного, вернее, он всего один. При работе владелец сталкивается с трудностью при демонтировании приборной панели. Эту панель нужно снимать для разборки, а потом еще и собрать.

Качественно выполненная шумоизоляция – залог тихой езды

Если вы не уверены в себе и своих возможностях, поручите это дело специалистам. На станциях СТО выполнение шумоизоляции мотора обойдется вам в сумму от 2000 до 6000 рублей (цена зависит от модели автомобиля).

Шумоизоляция моторного отсека: со стороны двигателя, со стороны водителя или в комплексе

Сразу отметим, что наилучшего эффекта удается добиться тогда, когда изоляция производится как со стороны моторного отсека, так и со стороны водителя. Другими словами, приборную панель все же придется снимать, чего по понятным причинам не очень хочется делать многим водителям, особенно при самостоятельном проведении работ.

Сам моторный щит представляет собой основной барьер, который отделяет салон от главных источников шума, то есть от двигателя и коробки передач

При этом важно понимать, что изоляция данного участка является самым сложным процессом сравнительно с другими частями кузова

Как мы уже говорили, основные трудности связаны с тем, что необходимо разбирать панель приборов. Дело в том, что многие современные автомобили имеют большое количество различного электрооборудования, которое установлено в области торпедо. Также нужно учитывать особенности и нюансы демонтажа, а затем и последующей обратной сборки.

Добавим, что если заизолировать моторный щит только со стороны двигателя, параллельно реализовав качественную шумоизоляцию капота, пола и арок передних колес, тогда также можно рассчитывать пусть и не на идеальный, но все же на вполне достойный результат.

Шумоизоляция моторного отсека: со стороны двигателя, со стороны водителя или в комплексе

Сразу отметим, что наилучшего эффекта удается добиться тогда, когда изоляция производится как со стороны моторного отсека, так и со стороны водителя. Другими словами, приборную панель все же придется снимать, чего по понятным причинам не очень хочется делать многим водителям, особенно при самостоятельном проведении работ.

Сам моторный щит представляет собой основной барьер, который отделяет салон от главных источников шума, то есть от двигателя и коробки передач

При этом важно понимать, что изоляция данного участка является самым сложным процессом сравнительно с другими частями кузова

Добавим, что если заизолировать моторный щит только со стороны двигателя, параллельно реализовав качественную шумоизоляцию капота, пола и арок передних колес, тогда также можно рассчитывать пусть и не на идеальный, но все же на вполне достойный результат.

Шумоизоляция моторного щита со стороны двигателя

Главным достоинством этого метода, который позволяет избавиться от сильных шумов, издаваемых ДВС, заключается в том, что при его использовании не нужно демонтировать приборную панель и осуществлять полную разборку салона авто. Все работы по шумоизоляции выполняются непосредственно в самом отсеке, в котором расположен ДВС. Во время выполнения работ по шумоизоляции моторного щита используются такие материалы как:

Мастика.
Листовые материалы (состоят из вибро -, звукоизоляционных, а также звукопоглощающих материалов).

При выборе листовых материалов, при создании шумоизоляции, сначала используется вибродемпфер. Затем, на следующем этапе выполнения работ, наклеивается второй слой звукопоглощающего материала.

Мастика прекрасно подходит для внешней обработки транспортного средства. Благодаря ее применению существенно снижается шум внутри салона авто, который образуется разнообразными внешними источниками. Кроме того, мастикой гораздо проще обработать труднодоступные, скрытые места внутри моторного щита.

Сделать шумоизоляцию моторного щита своими руками не сложно. Для этого сначала необходимо провести небольшие подготовительные работы:

демонтировать дворники;
снять бачок омывателя;
убрать жабо;
провести демонтаж трапеции стеклоочистителей.

После завершения подготовительных работ, можно приступать к нанесению шумоизоляции. Если планируется применять листовые материалы, тогда сначала укладываются виброизоляционные слои. Перед монтажом их необходимо разогревать при помощи строительного фена, а потом приклеивать к моторному щитку. Затем приклеенный звукоизоляционный материал нужно качественно укатать, используя для этого валик.

Потом необходимо уложить следующий слой звукопоглощающего материала. Рекомендуется подбирать материалы, целостность которых не разрушается при воздействии влаги. Во время укладки второго слоя должен получиться сплошной ковер из звукопоглощающего материала, без щелей и зазоров.

Самый простой способ звукоизоляции моторного щита предусматривает применение мастики. Ее необходимо наносить на рабочую поверхность щита при помощи специального пластикового шпателя. При этом необходимо провести обработку мастикой даже самых труднодоступных, скрытых мест в моторном отсеке. Время полного высыхания мастики, после ее нанесения на рабочую поверхность, составляет не более 72 часов.

Andronovad › Blog › Шумоизоляция — научный подход. Анализ шумов

Всем добренького! В прошлый раз собрал данные, после чего 3 дня не спал — анализировал графики. Их кстати привел в удобоваримый вид, поэтому “приятного аппетита”.

Кому нужно отправлю исходные mp3 файлики или сразу проект в аудиоредакторе поиграться. На схеме 4 эпизода — слева двигатель заведен, но машина стоит на месте; далее медленно сдаю назад (выезжаю с места парковки); переключаю скорость с R на D; и начинаю небольшой разгон до 30 км/ч.

В качестве предыстории хочу спросить народ — часто ли бывает такое, когда к примеру пользуешься электричеством всю жизнь, а потом в один момент спрашиваешь себя — а откуда оно взялось? кто его вырабатывает т.д., начинаешь выяснять а оказывается что… Это как в телепередаче Галилео Пушков рассказывает о какой-нибудь обыденной хрени, и ведь много нового узнаешь… Ну вот после записи 7 микрофонами шумов в машине у меня состоялся такой познавательный эффект. Итак, на часах час ночи, начинаю свой бред тезисами: 1) Штатная шумоизоляция и совокупность панелей салона, потолка и сидений дают основное

снижение шума! если сравнить уровни сигнала микрофонов с заведенным двигателем, то у 3 микрофонов в салоне минимальный уровень, около 45 дб. 2) За панелями внутри дверей и арок с голым металлом — гораздо шумнее, примерно на 10 дба! На записи с микрофонов отчетливо слышится шум двигателя и если заглушить двигатель — окружающий шум, почти как на улице. Большая площадь тонкого металла работает как мембрана микрофона… 3)Шум двигателя — это наш первый враг! Само собой это самый громкий источник звука, но главное не это, а дальнейшее распространение шума в салон. Запись с микрофонов в багажнике и в задней арке говорит о том, что двигатель там слышно отчетливее нежели на переднем сидении. Посмотрите на графиках всплески уровня сигнала в момент увеличения оборотов. Я предполагаю что идет многократное отражение звука под машиной, возможно это характерно только для полугрузовых универсалов. 4)Уровень шума из арок высок и находится в прямой зависимости от скорости. На графике справа видно, что когда я начинаю медленный разгон, примерно так же и повышается уровень шума в арке. На скорости более 30 км/ч микрофон перегружается громким шумом и ветром. Поэтому,передние арки — это наш второй враг. 5)Нужно учесть что закрытое пространство — дверей, арок багажника за пластиковой панелью — имеет свою резонансную частоту. Прослушивание записи из этих мест говорит о сильном низкочастотном окрасе шума и гула, микрофон начинает “бубнеть”. Таким образом, получаем картину с выводами по пунктам: 1) Штатная шумка и все что есть в салоне — это грубо говоря уже 80% шумоизоляции. Несмотря на экономию на ШВИ, в нормы для мирового автопрома это укладывается. Т.е. нам остается поработать только над 20%… Поэтому часто после дополнительной ШВИ не получаем мегаснижения шума. 2) Целесообразно на большие участки металла клеить виброизоляцию, а на пластик — толстый шумопоглотитель. Лично я склоняюсь к войлоку. 3) Шум от двигателя лучше уменьшить как можно ближе к нему — зашумить капот, усилить щит, в случае отсутствия защиты снизу — установить. Как это ни странно это снизит шум в дверях и в багажнике. Только не нарушить температурный режим… 4) Если беспокоит шум на скорости — начать ШВИ нужно с передних арок! Я лично думаю надо заполнить каким-то легким поглотителем весь объем крыльев! и еще такой момент — у многих авто есть щель между вертикальной передней стойкой и крылом, примыкающая к передней двери. В момент открытия двери ее видно. У тихих авто (санта фе к примеру) эта щель закрыта специальной вставкой. Думаю неспроста. 5) Все закрытые полости желательно заполнить легким поглотителем, чтоб никаких резонансов не возникало.

Будет полезно: Как снять бензобак на форд фокус 2

Ну вот, америки не открыл, но надеюсь польза от моего небольшого исследования будет. всем бай…

ЧТО ТАКОЕ ДЕЦИБЕЛ

Децибел (дБ) – безразмерная величина, предназначенная для выражения в логарифмическом масштабе отношения измеряемой и исходной величин. Используется при измерении значений, меняющихся в широком диапазоне: оперировать небольшими числами вроде 20, 30 или 100 куда проще, чем соотношениями 100, 1000 или 10 000 000 000.

Самый громкий звук отличается от самого тихого, который может уловить наш слух, на 130 дБ (в 10 000 000 000 000 раз). Шелест листвы – это примерно 15 дБ, офис с сотрудниками – около 60 дБ, мотоцикл – ориентировочно 85 дБ, а травматический порог – около 160 дБ.

Чувствительность уха сильно зависит от частоты звука. Поэтому в шумомерах вводят так называемую А‑коррекцию уровня звукового давления, что приближает результаты замеров к реальным ощущениям человека. Такой скорректированный уровень шума тоже измеряют в децибелах и обозначают дБА.

Разница в 3 дБА означает, что измеряемая величина отличается от базовой вдвое. В былые времена модно было сравнивать «Чайку» с «москвичами»: крутой лимузин был тише малолитражки примерно на 6 дБА!

Редакция благодарит за помощь в организации съемок и проведении испытаний.

Шумоизоляция дверей

При обработке дверей также стоит учитывать вес материалов, если они будут слишком тяжелыми, то вы рискуете сорвать петли

Поэтому важно понять для чего вам нужна шумоизоляция в этих областях. Если вы хотите улучшить звук, то «малой кровью» не обойтись и придется клеить минимум 4 слоя шумки

Для более «скромных» запросов будет достаточно только вибры, которая прикладывается к внутренней части двери напротив колонок. Также стоит отметить, что чем металл тоньше, тем больше материала вам потребуется.

Перед работой двери нужно разобрать, снять обшивку и обработать поверхность растворителем. В пылу работы не забудьте оставить свободное место для тросиков, тяг и прочих проводов, находящихся в дверях.

В первую очередь необходимо обработать внутреннюю часть дверей виброизоляцией, для этого можно использовать Вибропласт Сильвер. В местах за динамиками подойдет Бимаст Бомб. Второй слой – это шумка толщиной около 4-8 мм. После этого производится наружная шумоизоляция. Материал приклеивается под дверными картами, после чего они обклеиваются антискрипом.

Шумоизоляция дверей автомобиля Logan

Эта процедура сопряжена с трудоемким процессом снятия дверных карт машины. Весь процесс также проходит в несколько этапов:

С помощью отверток или специальных пластиковых лопаток необходимо снять дверные пластмассовые карты.
Внутреннюю сторону двери необходимо оклеить специальным виброизоляционным материалом, который оклеивается поверх штатной шумоизоляции или на голый металл.
Технологические отверстия также подлежат проклейке виброизоляцией, данные работы проводятся для уменьшения вибронагруженности конструкции.
По желанию владелец может проклеить тяги стеклоподъемников антискрипом.
На внутреннюю сторону вторым слоем наносится шумопоглащающий материал, это производится для улучшения акустических свойств.
Дверная карта оклеивается шумопоглощающим материалом, а отверстия для клипс антискрипом.

После проделывания работ звук акустической аудиосистемы должен улучшиться, при постукивании металл двери будет издавать глухой звук, а акустические свойства станут на порядок лучше. По временным затратам проведение данной операции считается самым трудоемким.

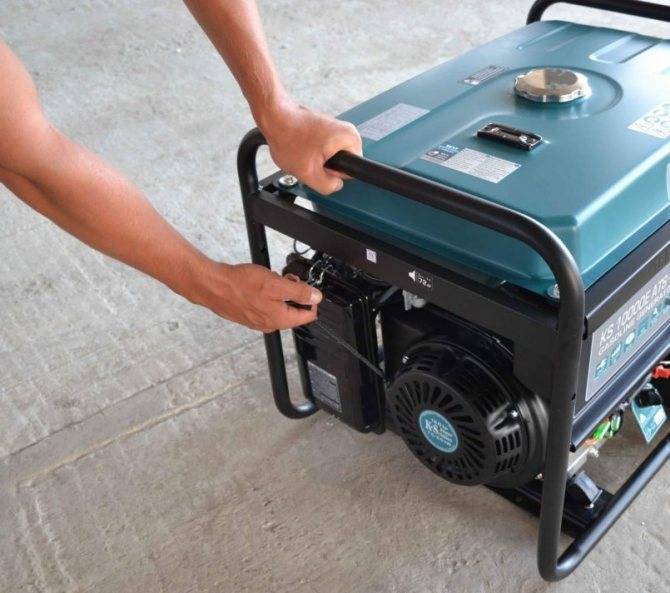

Как уменьшить шум без настройки

Если вы предпочитаете избегать каких-либо изменений в самом генераторе, есть еще способы заглушить звук.

Установка как можно дальше

Это так просто. Чем дальше, тем меньше вероятность, что вы услышите его, поэтому по возможности используйте более длинные удлинители.

Создайте звуконепроницаемую коробку

Сборка коробки для генератора не только предотвращает распространение звука, но и может служить пространством для хранения генератора на улице.

Помните, что для работающих на топливе генераторов требуется достаточная вентиляция, чтобы предотвратить накопление опасных уровней угарного газа . Огнезащитный изоляционный материал является хорошим материалом для этого.

Установите звуковые дефлекторы

Звуковые дефлекторы — это твердые материалы, которые отражают звуковые волны в другом направлении. В некоторых случаях они используются для создания более прямой линии к вам, но в этом случае вы, очевидно, хотите настроить дефлекторы, чтобы они удалялись от вас и от вашего дома.

Установите генератор на резине

Часть шума просто исходит от вибраций, поэтому, если генератор меньше дрожит, это также может снизить шум. Простого резинового коврика под генератором уже достаточно, чтобы уменьшить вибрацию или приобрести специальный антивибрационный коврик.

В качестве альтернативы, купите резиновые ножки

Лучший вариант — применять несколько методов шумоподавления одновременно. Генератор никогда не будет полностью молчать, но эти уловки могут снизить некомфортный уровень шума.

Правила проведения шумоизоляции автомобиля

Нижеследующие правила применимы к проведению шумоизоляции любой зоны автомобиля. Соблюдение данных рекомендаций обеспечит стопроцентный успех проведенных шумоизоляционных работ, результат которых достигнет почти профессионального уровня.
Вибропоглощающий материал, который наносится первым слоем, следует клеить на предварительно очищенную поверхность от пыли, грязи и ржавчины. Руководствуйтесь принципом очистки поверхности «под покраску».
После зачистки поверхность следует обработать обезжиривателем. Лучше для этого использовать Уайт-Спирит.
Перед тем, как оклеить обрабатываемую поверхность шумоизоляционным материалом следует провести его прикатку. Делается это так – берется лист материала, прикладывается к обрабатываемой поверхности и прикатывается специальным роликом.
Фигурные элементы кузова обрабатывать лучше при помощи лекал из твердого картона. Для этого следует изготовить выкройки, которые в точности будут повторять нужные контуры.
Перед тем, как снять защитную пленку с клейкой поверхности, следует приложить выкройку к нужному месту, чтобы убедиться в точности повторения контурной части кузова. Изготовление лекал займет у вас немного времени, но позволит сэкономить на материале и облегчит рабочий процесс.

Моторный отсек

Шумоизоляция двигателя своими руками начинается с моторного щита. Главная особенность работы заключается в необходимости снятия закрепленных на перегородке элементов. Поскольку моторный щит — один из самых вибронагруженных кузовных элементов, «вибру» со стороны ДВС необходимо клеить по всей доступной плоскости. Стоит предпочесть материал с фольгированным лицевым слоем, который будет отражать тепловые волны, сохраняя температуру подкапотного пространства (особенно актуально для дизельных ДВС).

Оклейка внутренней части моторного щита невозможна без полного демонтажа приборной панели, что на многих иномарках потребует больших усилий и аккуратности. При необходимости фотографируйте расположение тех либо иных элементов, дабы собрать все обратно правильно.
