Электрические бензонасосы
Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

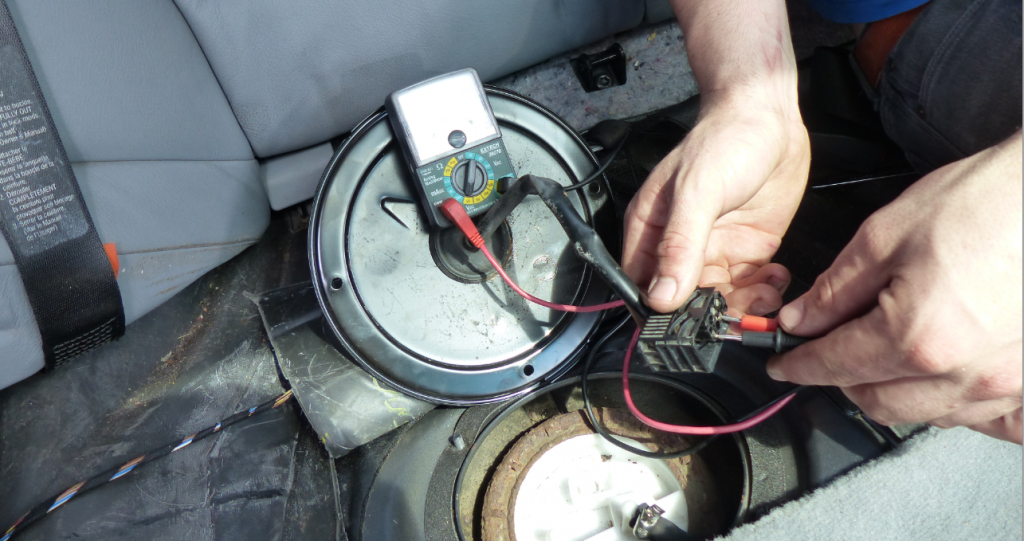

Напряжение
Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:
- включите зажигание;
- прикоснитесь щупами вольтметра или проводками от лампы к контактам;
- если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.
Проводка
Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.
Предохранитель
Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».
Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно. При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».
Как проверить давление бензонасоса
Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа, снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.
Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.
Стоит напомнить об осторожности: в шланге может быть остаточное давление. Поэтому возьмите чистую тряпку и накройте ею штуцер бензонасоса перед снятием манометра, чтобы топливо на вас не попало
Электродвигатель
Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.
Двигатель большинства современных автомобилей находится выше уровня бензобака, что исключает поступление топлива «самотеком» и вынуждает перекачивать его принудительно. Более того, для нормальной работы силового агрегата необходимо создать приличное давление в системе. Для этого и установлен на автомобиле топливный насос. За последние несколько десятилетий он не только изменился конструктивно, но и поменял свое местоположение. Поэтому нелишним будет напомнить, где находится бензонасос, его устройство и принцип работы.
Как проверить электрический бензонасос
Виды электрических бензонасосов
- роликовые. При вращении дискового ротора центробежные силы выталкивают наружу ролики, которые выступают в качестве подвижного уплотнителя между секциями ротора и обоймой. По мере продвижения роликов к каналу высокого давления пространство между корпусом, роликами и ротором уменьшается, за счет чего топливо выталкивается в магистраль;
- шестеренные бензонасосы. Принцип работы и происходящие внутри насоса физические процессы аналогичны насосам роликового типа. Отличие лишь в том, что разница давления обеспечивается вращением наружной и внутренней шестерен.
Особенности работы топливных насосов
Отличительные свойства систем подачи энергоносителя зависят от конструктивной сборки. В узле привода ставятся роторные и шестеренчатые насосы. Центробежные устройства, характерные для иномарок, следует искать в бензобаке. В классификации часто используется разделение на выносные механизмы, которые монтируются непосредственно на кузовную часть авто. Погружные конструкции используются внутри баков. При таком устройстве топливного насоса обеспечиваются охлаждение подвижных частей, упреждаются случаи работы на холостом ходу. Дополнительно в конструкцию нагнетателя включаются датчики, отвечающие за контроль уровня бензина и давления в системе снабжения.
В отличие от механических, электрические модели, получают сигнал к действию не от распределительного вала, а от блока управления двигателя. За включение отвечает специальное реле, которое работает синхронно с системой зажигания. Давление в системе впрыска может достигать 0.4 МПа для бензиновых и 0.7 МПа для дизельных моторов.
Неисправности насосов высокого давления
Неудивительно, что характерные неисправности у насосов, которые эксплуатируются у нас и за рубежом, разные. У них наиболее распространенная поломка — обычный износ электрической части насоса. В условиях нашего топлива она и является самой большой проблемой в работе насоса. Дело в том, что насос работает абсолютно без смазки. Вся смазка, которой пользуется механизм — это само топливо. Даже если взять лабораторные условия, то масляной пленки на идеальном и кристально чистом бензине откровенно мало для того, чтобы работа насоса была полноценной и долговечной.
Можно только представить, что происходит внутри насоса, когда туда попадает маловязкая жидкость с примесью песка и пыли. Сложность в том, что в большинстве автомобилей топливный фильтр тонкой очистки установлен уже после бензонасоса. Этому есть свои объяснения, но в наших условиях от этого не легче.
Фильтр грубой очистки установлен перед насосом, но он не в состоянии обеспечить достойную фильтрацию топлива. Получается, что в насос попадает все то, что накопилось в баке, включая грязь и конденсат. Все это попадает в фильтр, а насосу приходится преодолевать огромное сопротивление, чтобы выйти на оптимальный режим работы и обеспечить систему нужным давлением. Насос просто работает в экстремальных условиях под очень сильной нагрузкой. В чем это выражается, знает большинство владельцев инжекторных автомобилей — шум, визг и скрип бензонасоса.
Фильтр грубой очистки установлен перед насосом, но он не в состоянии обеспечить достойную фильтрацию топлива
Устройство разработано с некоторым запасом прочности, поэтому небольшие повреждения на рабочей поверхности насоса не влияют на работу системы. Но если насос начал шуметь, это говорит о критическом износе, и о том, что пора думать, где купить новый насос, поскольку в гаражных условиях своими руками они не ремонтируются. Единственный выход из этой ситуации — втрое сокращать регламент замены топливных фильтров, только тогда есть вероятность максимально продлить мученическую жизнь инжекторного насоса.
Как заменить бензонасос на ВАЗ-2110
Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:
- гаечный ключ на 17:
- головка на 7;
- плоская и фигурная отвертки.
Также желательно иметь под рукой ветошь и коробку для складывания гаек.
- В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
- Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
- Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
- Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
- Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
- Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
- Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.
Авто не заводится после замены
После замены бензонасоса машина не заводится? Это явление встречается не редко. Во многих случая, это не проблема. Авто не может сразу завестись, поскольку насосу требуется время для накачки давления, которое было до этого снижено. Чтобы довести давления до оптимального уровня, нужно включить зажигание на 5 секунд, чтобы загорелась приборная панель. Далее, крутим мотор стартером. Если не получилось с первой попытки, следует подождать около минуты и повторить снова.
Если прокрутки стартера не помогли завести мотор, значит имеет место быть одна из перечисленных причин:
- при сборке или подключении БН были допущены ошибки;
- новый топливный модуль неисправный;
- сбилась охранная система авто или произошла блокировка;
При монтаже и подключении нового насоса не исключены сбои различного характера: от неисправности клапанов на БН до поломки контактов, клемм или разъемов.
Важно выявить точный характер неполадки, определить ее тип – электрический или механический. Самая простая поломка относится к питанию топливного насоса, она либо есть, либо нет
Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине. О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую.
Перечисленные неисправности не дают горючему поступать в рампу, поэтому двигатель не может стартовать
Для четкого определения причины, важно убедиться, что в рейке отсутствует бензин. Далее, рекомендуется демонтировать и подключить БН от габаритов либо батареи напрямую
Этот способ считается наиболее быстрым для проверки устройства.
Диагностика неисправностей топливного насоса ВАЗ 2110 и его замена
Прежде чем приступить к замене бензонасоса, необходимо точно убедиться в его поломке. Проверяют электрический бензонасос ВАЗ несколькими способами:
- проверка на механические повреждения — при значительном износе механизма либо попадание в него мусора или посторонних частиц, работа насоса будет сопровождаться характерным шумом;
- проверка фильтра грубой очистки на предмет засорения — мощность двигателя падает, нестабильная работа на малых и холостых оборотах, запуск двигателя затруднен и т.д.
- проверка уровня давления в топливопроводе — если в переходном режиме насос не выдает нужное давление, значит, засорена сетка фильтра грубой очистки, если же при пережатой трубке обратной подачи давление в топливопроводе не достигает 0,4кПа, сам бензонасос сильно изношен.
Обратите внимание, на холостых оборотах значение давления должно быть в пределах 0,23-0,25 кПа, при запуске двигателя значение давления должно достигать 0,3кПа, в переходном режиме показатели давления должны находиться в пределах 0,28-0,3 кПа. Для замеров используется манометр.. Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны
При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом
Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны. При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом.
Конечно, при необходимости электро бензонасосы также ремонтируют (ремонт щеток и коллектора двигателя, замена муфты, перемотка якоря) опытные специалисты при условии наличия специального оборудования. Однако стоимость ремонта будет аналогичной стоимости нового насоса, а иногда и выше.
По этой причине в случае поломки насос сразу меняют на новый. Цена на электронасос ВАЗ будет зависеть от конструкции, комплектации и производителя. Например, бензонасос электрический 2112-1139009 ВАЗ-2110 погружной в сборе (сливная топливная магистраль) ПЕКАР можно найти за 2000-2200 руб.
Теперь перейдем к замене. Подготовительные работы перед заменой бензонасоса:
Что касается того, как поменять топливный насос ВАЗ 2110, замена бензонасоса ВАЗ 2110 и общий алгоритм действий следующие:
- выполнить демонтаж сидения для доступа к топливному насосу (открутить лючок, находящийся под обшивкой и отсоединить разъем электропривода);
- открутить рожковым ключом наконечник топливных трубок, и, оттянув трубы, накидным ключом открутить восемь гаек по периметру прижимного кольца для освобождения фланца;
снять прокладку под прижимным кольцом насоса ВАЗ 2110 (прокладку меняют вместе с насосом);
Поднять топливный насос вместе с поплавком, не забыв подложить в салон ветошь для сбора бензина, стекающего с корпуса (остатки бензина в насосе около 1 литра).
- провести сборку в обратном порядке, правильное положение насоса должно соответствовать стрелке, направленной в сторону багажника (стрелка расположена на верхней части крышки).
Во время замены необходимо соблюдать аккуратность, не допускать обильного вытекания топлива в салон, работать только с открытыми окнами для нормальной вентиляции и т.д. Также при замене необходимо снять датчик уровня и поплавок. Установив новый насос, нужно убедиться в том, что топливопроводы надежно зафиксированы, то же самое можно сказать об электрических разъемах.
Симптомы и признаки нерабочего бензонасоса
Первыми признаками неисправностей являются шум, вибрация, снижение мощности, нестабильная работа двигателя на малых или высоких оборотах. Если проигнорировать эти симптомы, возможен отказ нескольких секций или всего насоса.
Двигатель не запускается
Часто при этом возникают отдельные вспышки в цилиндрах. Наличие давления в топливопроводе зависит от причины неисправности.
Потеря мощности
Снижение мощности чаще всего наблюдается при средних или высоких оборотах. На холостом ходу и малых оборотах двигатель может сохранять хорошую работоспособность, но при наборе скорости резко глохнет или теряет стабильность работы.
Один из симптомов неисправности ТНВД — потеря мощности.
Шум при работе автомобиля
Посторонние шумы могут свидетельствовать о сильном загрязнении фильтров грубой и тонкой очистки, износе трущихся пар или механическом повреждении насоса. Работа неисправного прибора сопровождается усиленной вибрацией, которая еще больше сокращает срок его службы.
Подтраивание двигателя, вибрации, нестабильные обороты
Троение, невозможность увеличить обороты или выключение мотора при нажатии на акселератор — это признаки топливного голодания насоса. В зависимости от причины неполадка может наблюдаться постоянно или в некоторых случаях.
… о признаках поломки топливного насоса
Характерный симптом поломки топливного насоса — нестабильная работа мотора при любой температуре на улице.
Гул из бензобака
Сильный гул насоса означает, что его мотор выходит из строя или перегружен. Во втором случае причиной чаще всего является потеря давления в топливной системе из-за разгерметизации или повреждения.
Неуверенный пуск мотора
Если мотор запускается слишком долго, глохнет и пропускает зажигание, то причиной этого может быть слишком низкое давление или износ деталей насоса.
… о признаках поломки топливного фильтра
Неуверенное включение — первый признак скорого отказа топливного насоса.
Проверка давления топлива и бензонасоса
Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.
Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.
В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.
Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.
Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099
Порой при диагностике карбюраторного бензинового двигателя легкового автомобиля возникают сложности при определении причины той или иной неисправности. Происходит это из-за того, что симптомы их проявления весьма схожи. Например, практически одинаково будут сказываться на работе двигателя неисправности карбюратора и неисправности системы зажигания. В этой статье попробуем разобраться какие проблемы в работе двигателя автомобиля возникают по причине неисправности системы зажигания.
Двигатель автомобиля не запускается
— Неисправен аккумулятор (АКБ)
— Неисправен коммутатор
— Неисправен датчик Холла
— «Пробита» изоляция высоковольтных проводов
— «Пробита» крышка трамблера или сильно окислены, разрушены ее контакты
— Прогорел ротор распределителя зажигания (бегунок)
— Неисправна катушка зажигания или «пробита» ее крышка
— Высоковольтные провода подсоединены в неправильном порядке
— Дефектные свечи зажигания, «пробита» их изоляция, зазор между их электродами не соответствует норме
— Неправильно выставлен момент зажигания
Зажигание либо слишком раннее, либо слишком позднее. Как правильно установить момент зажигания на двигателях ВАЗ 2108, 21081, 21083 подробно описано на странице «Установка момента зажигания автомобилей ВАЗ 2108, 2109, 21099 « .
— Неисправна цепь низкого напряжения системы зажигания (окислились контакты, переломаны провода, соскочили разъемы…)
Подробнее о невозможности запустить карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099 в статье «Карбюраторный двигатель не запускается (причины связанные с системой зажигания)».
Для сравнения можно посмотреть какие существуют причины того, что двигатель невозможно запустить связанные с неисправностью карбюратора.
Двигатель автомобиля работает неустойчиво (троит) или глохнет на холостом ходу
— Зазор между электродами свечей не соответствует норме
— Сильный нагар на электродах свечей зажигания
— Дефектные свечи зажигания («пробит» изолятор)
— Неправильно установлен момент зажигания
— Неисправен коммутатор
— Неисправен центробежный регулятор опережения зажигания в трамблере (грузики заедают, ослабли или сломались их пружинки, потеряны демпферные колечки)
Причины неустойчивого холостого хода связанные с карбюратором изложены на странице «Неустойчивый холостой ход».
Провалы и рывки в работе двигателя
— Неверно установлен момент зажигания
— Зазоры между электродами свечей зажигания не соответствуют норме
— Дефектные свечи зажигания
— Сгорел помехоподавительный резистор в роторе (бегунке) трамблера
— Износ или повреждение контактного уголька в крышке трамблера
— Утечка тока через «пробитые» изоляцию высоковольтных проводов, изолятор свечи, крышку катушки зажигания
Причины неисправности связанные с карбюратором смотрите на странице «Провал при нажатии на педаль «газа» .
Двигатель не развивает полную мощность, снижена его приемистость
Все вышеперечисленные причины неисправностей приводят к потере мощности, приемистости двигателя автомобиля, повышенному топливному аппетиту. Можно лишь добавить
— Нарушение в работе вакуумного регулятора опережения зажигания в трамблере в следствии заедания его пластины
Примечания и дополнения
Еще пять статей на сайте по системе зажигания автомобилей ВАЗ
ЧТО ПОНАДОБИТСЯ ДЛЯ УСТАНОВКИ ТОПЛИВНОГО НАСОСА
Чтобы установить электрический бензонасос, понадобится не так уж и много дополнительных материалов. Все их можно без труда можно купить в ближайшем магазине автозапчастей для отечественных автомобилей.
Для установки электробензонасоса мне дополнительно пришлось приобрести:
- фильтр тонкой очистки топлива в металлическом корпусе от Lada. Можно использовать любой другой фильтр с аналогичным диаметром штуцеров, но только тонкой очистки;
- сам электронасос низкого давления OSIAS HEP02A. Как уже было сказано, его я приобрёл на Алиэкспресс;
- провода для подключения насоса длиной около метра. Желательно выбирать провод с сечением не менее 0,75 квадрат;
- стандартное четырехконтактное отечественное реле. Оно необходимо для автоматического запуска электробензонасоса сразу при включении зажигания;
- разъём для подключения реле;
- хомута для крепления топливных шлангов;
- предохранитель на 15А с проводом.
Из инструментов нам понадобится нож для обрезки шлангов, дрель со сверлом по металлу, комплект ключей и бокорезы (можно плоскогубцы).
Когда весь необходимый интернет и материалы будут собраны, можно переходить непосредственно к процессу монтажа.
Советы и рекомендации
Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке. Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным. Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е
за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости
Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования
за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования
Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.
Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.
Неисправность реле бензонасоса: проврека и замена
Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса. Читать далее
Стартер крутит, а двигатель не заводится
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы. Читать далее
Предохранитель бензонасоса
Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее
Как проверить бензонасос
Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе. Читать далее
Как заменить бензонасос самостоятельно
Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка. Читать далее
Устройство механического и электрического бензонасоса
Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее

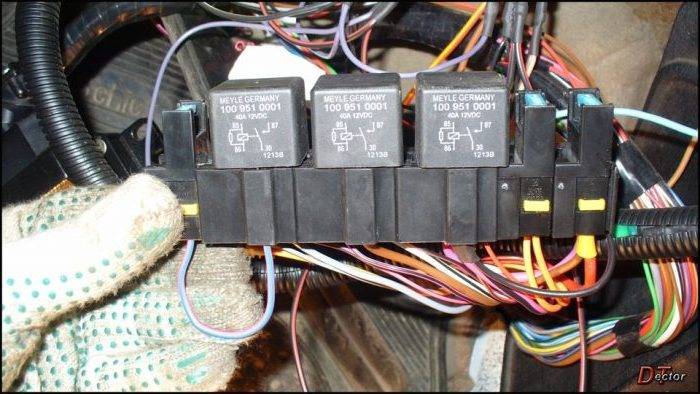

Как проверить работу реле
Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.
Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.
Признаки проблем в работе
Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.
Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.
Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.
Как проверить своими руками
В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.
Проверка реле бензонасоса своими руками
Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки
Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.
Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.
Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.
После этого нужно по очереди измерить напряжение тока на выводах устройства
Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле
Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.
Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.
О чем говорят результаты измерений
Если давление оказалось слишком низким или набиралось очень медленно, необходимо выяснить причину. Виновным может оказаться как изношенный топливный насос, так и загрязненный топливный фильтр, и регулятор давления. Чтобы снять подозрения с последнего, нужно пережать струбциной сливной топливопровод. Если давление выросло, то регулятор неисправен.
При слишком высоком давлении в системе, необходимо отсоединить сливной трубопровод и направить его в любую подходящую для этого емкость. Падение давления говорит о том, что «обратка» забита, если не изменится – неисправен регулятор.
После запуска двигателя, давление в топливной рампе должно уменьшиться на 0,5 МПа из-за того, что на регулятор давления подается вакуум. При резком нажатии на педаль газа оно должно остаться неизменным.
Затем нужно кратковременно пережать сливной топливопровод или переходный шланг после манометра. Давление при этом должно возрасти вдвое – это максимум, на что способен исправный топливный насос.
Если давление при пережатии не увеличивается, а рабочее находится в пределах нормы, это говорит о том, что горючее через сливной топливопровод не проходит, а насос изношен до такой степени, что не способен пересилить клапан регулятора давления топлива, либо есть утечка горючего в подающем шланге внутри бака. Другие возможные причины – низкое напряжение питания и течи в топливопроводе были отметены на первом этапе диагностики.
Далее нужно обратить внимание на поведение стрелки манометра, при работе мотора на холостых оборотах. В норме она должна немного дрожать
Если стрелка сильно колеблется, скорее всего, забита сетка топливного насоса. Проблему можно решить промыванием или заменой. Иногда бывает виноват регулятор давления (такое случается довольно редко).
Продолжается проверка топливного насоса следующим образом. Выключается зажигание. Мотор глохнет, а давление должно остаться неизменным (в таком случае диагностика окончена). Если оно падает, это говорит о неисправности обратного клапана насоса, поломке регулятора давления топлива, или негерметичности одной или нескольких форсунок.
Чтобы определить причину, мотор вновь заводится и снова глушится, при этом пережимается подающий топливопровод. Если давление не уменьшается – проблема в регуляторе, если падает – в форсунках.
Последнее, что можно проверить – производительность топливного насоса и сравнить ее с паспортными значениями. Для этого, нужно разъединить топливопровод в любом удобном месте после топливного фильтра, включить насос на 1 минуту и направить струю горючего в мерный сосуд. Если количество топлива окажется меньше паспортного, виноват либо топливный насос, либо фильтр. Для устранения неясности, нужно отсоединить топливный фильтр и проверить производительность еще раз.
Мне нравится1Не нравится
