Прокачка тормозов с АБС: как прокачать

Как правильно и быстро прокачать тормоза с АБС своими руками

На порядок прокачки тормозов влияет конструкция системы,особенности расположения компонентов и наличие дополнительных электронных модулей. Важна правильная последовательность. Начинать надо со сброса давления в гидроаккумуляторе. Для этого необходимо выключить зажигание (двигатель заводить не обязательно) и покачать педалью.

Простой секрет быстрой прокачки тормозов. Видео:

Прочитайте как прокачать тормоза с АБС и запаситесь следующими материалами, деталями, приспособлениями и инструментами:

• накидной ключ;
• резиновый (можно пластиковый) шланг с диаметром, соответствующим толщине наконечника штуцера;
• жидкость тормозная;
• емкость (обязательно прозрачная). Туда будете сливать старую тормозную жидкость.

Прокачка тормозов с АБС, где компоненты расположены в одном блоке, мало отличается от стандартной процедуры. Единственное что надо сделать — отключить систему, вытащив предохранитель. Такой способ работает на отечественных «Ладах».

Можно воспользоваться возможностями встроенного насоса. Тогда прокачивать придется с включенным зажиганием или даже при запущенном двигателе. Очередность и порядок прокачки тормозов начинается с правого переднего цилиндра и выглядит так:

• отсоединить клемму датчика контроля уровня, зафиксированного на крышке расширительного бачка;
• снять крышку;
• открыть тормозной бачок;
• до краев заполнить бачок тормозной жидкостью;

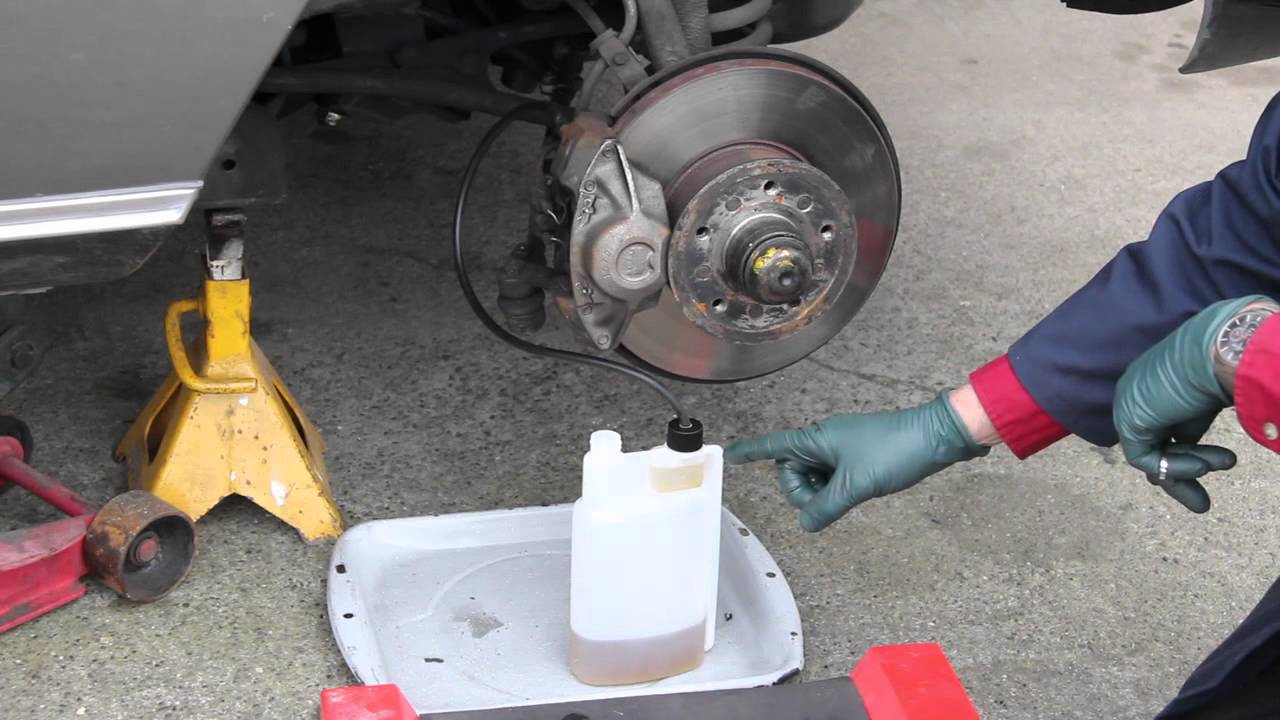

• надеть шланг на наконечник штуцера;
• опустить конец шланга в посуду для сбора жидкости;
• открыть штуцер, провернув на четверть или половину оборота;
• чтобы активировать электронные системы, включить зажигание;
• выжать тормоз;
• дождаться, пока насос выгонит завоздушенную смесь;
• отпустить тормозную педаль;
• ключом закрутить штуцер.

Схема прокачки тормозов не отличается на любых автомобилях, будь то Патриот, Лачетти, Форд, Пассат, Газель. Сначала удаляется воздух из «дальнего» контура (у «леворульных» автомобилей оно находится справа), затем из «ближнего».

Чтобы прокачать систему с компонентами, расположенными в разных местах, необходим диагностический тестер. Он подключается к автомобилю и позволяет при помощи смартфона или компьютера управлять электронными компонентами. При этом тоже придется откручивать штуцеры и сливать завоздушенную жидкость. Однако манипуляций с педалью не потребуется. Вместо этого нужно задействовать клапана и электронасос с помощью соответствующих пунктов меню. Таким образом можно прокачать системы на VW Passat B6 и других современных авто.

Прокачка тормозов на примере «Приоры»

Перед тем как прокачать тормоза с АБС, придется загнать машину на яму. Это поможет получить удобный доступ к штуцерам на задних цилиндрах и позволит обойтись без снятия дисков во время работы. На «Приоре» порядок прокачки тормозов с ABS не отличается от принятого на более простых моделях. Единственное отличие — работу нужно выполнять, предварительно включив зажигание. В этом случае электромагнитные клапаны будут в открытом положении.

Как правильно прокачать тормоза на Приоре с абс своими руками, видео:

Работа начинается с правого заднего выполняется так:

• отключить провода от крышки бачка;
• открутить крышку;
• до краев налить в бачок тормозную жидкость;
• снять защитный колпачок ;
• ослабить затяжку штуцера с помощью накидного ключа;
• подсоединить к наконечнику штуцера трубку;
• опустить трубку в емкость;
• покачать педаль тормоза;
• нажать и удерживать ее в таком состоянии (для этого нужен помощник);
• открыть штуцер, провернув ключом;
• подождать пока жидкость вытечет (педаль тормоза опустится);
• завернуть штуцер;
• накачивать педалью и спускать «тормозуху» , пока из трубки не пойдет жидкость, не содержащая пузырьков воздуха;
• сильно затянуть сливной штуцер;
• снять трубочку с накидным ключом;
• надеть колпачок.

После этого необходимо повторить работу на оставшихся трех цилиндрах. Для доступа к штуцерам на передних цилиндрах придется поддомкратить машину и снять колесный диск.

Прокачка тормозов на примере «Гранты» и «Калина»

Технология прокачки тормозов с ABS на моделях “Калина” и “Гранта” ни чем не отличается от описанной в разделе для «Приоры». Поэтому смело можете пользоваться ей1, она подходит для всего модельного ряда марки ВАЗ.

Альтернативное решение вопроса

ваккуумникваккуумникВ руководстве по эксплуатации автомобиля с ABS может быть оговорено присутствие в конструкции антиблокировочного модуля сливного штуцера. Для обслуживания подобной системы может понадобиться компрессор или самодельная установка в виде груши и видоизмененной крышки бачка тормозной жидкости. Технология замены в этом случае выглядит куда проще:

• изъять из емкости использованную жидкость и залить новую;
• прокачать классическим методом по оговоренной производителем схеме все четыре тормозных цилиндра;
• установить вместо крышки «тормозного бачка» специальный переходник под компрессор или самодельную установку;
• подсоединить к сливному штуцеру модуля антиблокировки шланг и отвернуть его на 1 оборот;
• создать давление около 1 BAR;
• идентифицировать окончание выхода старой жидкости и пузырьков;
• сбросить давление.

В процессе замены использованной тормозной жидкости новой в системе с АБС следует принять во внимание такие замечания:

• необходим постоянный контроль над уровнем жидкости в бачке: снижение ниже минимальной отметки (MIN, Low) не допускается;
• допустимое время работы гидронасоса – 2 мин., в случае превышения – выключить зажигание и дать остыть установке 5-10 минут.
• перед сливом жидкости необходимо «разрядить» систему, нажимая на педаль тормоза не менее 20 раз;
• использованную жидкость или длительно простоявший в открытой таре состав заливать строго запрещено;
• при включении зажигания и открытом сливном штуцере следует быть готовым к резкому выбросу жидкости.

Специальное приспособление для прокачки тормозов

В продаже имеется приспособление для прокачки тормозов, которое позволяет самостоятельно заменить жидкость на машинах с АБС и легко избавиться от воздуха в системе. Для этого даже не потребуется помощник.

Устройство для прокачки тормозов. Видео:

https://youtube.com/watch?v=hYXFOCqwK8k

Приспособление представляет собой прозрачный герметичный бачок с двумя трубками. Одна подключается к вакуумному насосу, вторая — к штуцеру. Порядок прокачки приспособлением выглядит так:

• подключить шланг устройства к штуцеру;
• вакуумным насосом откачать тормозную жидкость в бачок;
• закрутить штуцер.

Благодаря прозрачному корпусу бачка наличие воздуха в жидкости легко определить визуально.

Прокачка тормозов с помощником

Это способ не требует дополнительных устройств, все действия производятся на автомобиле с выключенным зажиганием. Задача помощника создавать давление в тормозной системе.

Если человек делает это впервые, объясните ему, насколько важна согласованность действий, движения он производит только по вашей команде. Ни в коем случае нельзя отпускать педаль прежде чем вы закрутите штуцер. Если это произойдет – система засосет воздух и придется начинать процедуру прокачки сначала.

Открутите крышку расширительного бачка и наполните его до максимально возможной отметки.
Займите место у правого заднего колеса, оденьте на штуцер трубку, второй конец погрузите в емкость

При этом важно, чтобы второй конец находился в жидкости. Тогда, даже если помощник бросит педаль раньше времени, в систему затянет ее, а не воздух.
По команде помощник качает педаль тормоза до тех пор, пока та не станет жесткой и не потеряет запас хода.
Не ослабляя давление на педаль, помощник сообщает о готовности.
Вы медленно откручиваете штуцер и наблюдаете как «тормозуха» выходит вместе с пузырьками воздуха.
Когда педаль уходит в пол примерно на 3/4 своего хода, помощник немедленно сообщает об этом, чтобы вы затянули штуцер.
Как только это сделано, помощник вновь начинает качать педаль

Количество итераций зависит от количества воздуха.
Если на протяжении 3-5 итераций воздушные пузырьки не наблюдаются, переходите к следующему колесу. Не забудьте проверить уровень в бачке.

Самостоятельная прокачка тормозов – пошаговая инструкция

Прокачка тормозов, как правило, требует присутствия двух человек. Прокачивать необходимо в определенной последовательности:

• переднее левое колесо;
• переднее правое колесо;
• заднее левое колесо;
• заднее правое колесо.

Для начала рекомендуем сделать отметку на расширительном бачке, зафиксировав, таким образом, уровень тормозной жидкости. Во время замены эта черточка не даст вам залить избыток жидкости. Только после этого можно снимать крышку с бачка.

Далее необходимо провернуть штуцер прокачки, при этом следует помнить, что ржавчина нередко прихватывает резьбу на нем, так что перед работой (желательно за пару часов) не лишним будет обработать резьбу жидкостью WD-40. Если же и это не помогает, то стоит обратиться на СТО, дабы не испортить резьбовое соединение.

Автомобиль можно либо загнать на яму, либо просто снимать соответствующее колесо. Далее необходимо вооружиться прозрачным шлангом, который надевается на штуцер переднего левого тормозного цилиндра, а второй конец опускается в подготовленную заранее емкость. После этого следует включить на КПП нейтральную передачу и запустить двигатель, предварительно натянув стояночный тормоз.

Далее от помощника требуется нажимать на педаль тормоза до тех пор, пока не появится ощутимое сопротивление. Когда оно возникнет, педаль нужно зафиксировать в нажатом положении и отвернуть штуцер при помощи ключа. По достижении педали тормоза своего крайнего переднего положения (она упрется в пол), штуцер необходимо завернуть, а педаль отпустить.

Прокачка тормозов должна выполняться, пока не произойдет снижение уровня жидкости в расширительном бачке до самого патрубка гидропривода сцепления

Важно помнить о том, чтобы постоянно доливать тормозную жидкость (только свежую!) в расширительный бачок. Это делается для того, чтобы в тормозную систему не попал воздух, что непременно произойдет, если обнажится дно емкости

После этого следует закрутить штуцер прокачки.

Далее нужно устранить воздух, скопившийся в гидроприводе сцепления. Во время данной процедуры, одновременно с воздухом будет выливаться и тормозная жидкость (порядка 100 мл). После выкачки воздуха нужно долить новую тормозную жидкость в бачок до самой отметки max.

По примеру левого переднего суппорта следует произвести прокачку всех остальных тормозных суппортов. Обязательно нужно следить за вытекающей тормозной жидкостью – она не должна содержать пузыри воздуха, а ее объем для каждого цилиндра составляет порядка 250 мл. В конце рекомендуем проверить свободный ход педали тормоза – при грамотно выполненной работе он должен составлять около 30% от полного хода.

По завершению прокачки необходимо долить в бачок тормозную жидкость, ориентируясь на сделанную в самом начале отметку, закрыть крышку и подключить предохранитель АБС.

• соединение тормозных шлангов;
• крепления хомутов;
• количество жидкости в бачке.

В конце процедуры нужно завести двигатель, нажать на педаль тормоза и держать ее около 10 сек. Далее стоит осуществить пробный заезд с периодическими торможениями. Хотя бы один раз нужно затормозить до полной остановки – педаль будет пульсировать при активации АБС.

Отличия и специфика прокачки тормозов с ABS

Антиблокировочная система позволяет контролировать управляемость автомобиля при торможении. После нажатия на педаль, на центральный пульт управления поступает сигнал реагирования датчиков, установленных на передних и задних колесах. Благодаря системе контроля, колеса замедляются с такой же скоростью, как и сам автомобиль. Иными словами, благодаря ABS автомобиль не может уйти занос.

Вне зависимости от производителя, большая часть устройств имеет общие характеристики:

• Электронные датчики скорости движения на ступицах;
• Контроллеры давления для главных магистралей тормозной жидкости;
• Электронный блок для обработки сигналов.

В отличие от большинства автомобилей с простой тормозной системой, производить прокачку тормозов с системой антиблокировки сложно. Чтобы процедура увенчалась успехом, необходимо детально ознакомиться с теорией работы ABS. Однако, если гидроаккумулятор, клапаны и насос из-за конструкторского решения находятся рядом – технология прокачки будет очень схожа со стандартной.

Перед началом работы, кроме стандартных инструментов необходимо обзавестись сканером для считывания информации с электронного блока. Однако если в автомобиле предусмотрены дополнительные датчики – лучше отвести транспортное средство в специализированный салон. Любое неправильное вмешательство ставит под вопрос безопасность участников движения.

Обычно, для успешной прокачки с системой ABS достаточно следить за давлением в гидросистеме. Стандартный показатель равен 180 атм., но для работы с тормозами его необходимо снизить – выключить зажигание и 20 раз прожать тормоз. Только после этого, часть жидкости выплеснется, и давление значительно упадет. После снижения давления можно приступать к отключению зажигания и отсоединению разъемов и контроллеров на бачке ГТЦ для дальнейших манипуляций.

Схема прокачки тормозов, или, другими словами, последовательность прокачки тормозов, должна выглядеть так:

1. механизм переднего левого колеса;
2. механизм переднего правого колеса;
3. механизм заднего правого колеса;
4. механизм заднего левого колеса.

1. механизм переднего правого колеса;
2. механизм переднего левого колеса;
3. механизм заднего левого колеса;
4. механизм заднего правого колеса.

Начиная непосредственно саму процедуру прокачки, обеспечьте комфортный доступ к соответствующим механизмам, с которыми будете работать — снимите нужное колесо, или загоните авто на смотровую яму.
Порядок прокачки тормозов.

1. Снимите крышку с расширительного бачка.
2. Открутите штуцер прокачки тормозов, и проведите его очистку от накоплений.
3. Оденьте на штуцер соответствующего тормозного механизма чистый шланг, опустив свободный конец в резервуар, наполненный тормозной жидкостью. Благодаря наполненности емкости, воздух не попадает в цилиндр через штуцер.
4. Запустите двигатель, и оставьте его работать.
5. Нажмите несколько раз на педаль тормоза (это может сделать ваш помощник), пока тормозная жидкость не выльется через шланг в резервуар. Совершайте эти действия до тех пор, пока будет позволять педаль тормоза, до тех пор, пока она не упрется в пол.
6. Прокачивайте тормоза, пока весь воздух не выйдет из механизма наружу, при этом постоянно пополняйте бачок новой тормозной жидкостью. Бачок не должен опустошиться полностью, иначе он опять наполнится воздухом. Такая система применяется для автомобилей с механической коробкой передач.
7. Закрутите штуцер прокачки abs. Закручивайте его на обратном ходу педали, чтобы избежать попадания воздуха.
8. Удалите воздух и жидкость из гидропривода сцепления также.
9. Долейте жидкость в расширительный бачок до максимальной отметки.
10. Проверьте действие педали тормоза, она должна выжиматься на 1/3 всего педального хода.

В любом случае перед началом прокачки почитайте все нюансы в технической документации к автомобилю.

Процесс прокачки тормозов с АБС

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

1. Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
2. Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
3. Начинаем прокачивать тормоза с абс при выжатой педали;
4. Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
5. Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

Начинаем прокачивать тормоза с переднего правого, а потом левое. Процедура происходит при выключенном зажигании (положение на «0») и снятой клемме на бачке ТЖ.

1. Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
2. Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
3. Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

Задние колеса прокачивается с включенным зажиганием на положении ключа «2».

1. Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
2. Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем).

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

1. Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
2. Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
3. Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
4. После чего отпускаем тормоз и ждем остановки насоса.
5. Выключаем зажигание и подключаем снятый разъем с бачка.

Если прокачивать тормоза нужно вместе с модулятором ABS то информацию по такой процедуре можно посмотреть тут.

В обязательном порядке после того как прокачали тормоза прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Антиблокировочная система (сокращенно – ABS), препятствующая движению автомобиля «юзом» при резком торможении, устанавливается на большинство легковых машин, в том числе отечественного производства. Поскольку немалая часть автолюбителей занимается самостоятельным обслуживанием и ремонтом своих «железных коней», возникает закономерный вопрос, как правильно прокачать тормоза с АБС в гаражных условиях. Чтобы получить исчерпывающий ответ, нужно выяснить, чем новая система отличается от старой и рассмотреть технологию удаления воздуха.

Прокачка тормозной системы с ABS, учитывая особенности системы

Чтобы прокачать тормоза с ABS, необходимо иметь некоторые технические навыки. Вдобавок, необходимо ознакомится с инструкцией по устройству и эксплуатации тормозной системы автомобиля.

Прокачка тормозов с ABS, ее особенности:- если в машине блок гидроклапанов, насос и гидроаккумулятор размещены в одном узле, тогда замена тормозных колодок своими руками, с заменой технической жидкости и прокачка тормозной системы производится также, как прокачка тормозов на автомобиле без АБС (отключаем (вынимаем) предохранитель, тем самым отключается система). Нажав педаль тормоза, и, отвернув прокачной штуцер РТЦ, прокачиваем контуры. Затем включаем зажигание – насос выгонит из контура воздух. Теперь закручиваем штуцер и отпускаем педаль тормоза. Если лампочка «неисправность ABS» потухла, значит, вы все сделали правильно.- если гидромодуль с клапанами  и гидроаккумулятор находятся в разных узлах, значит, прокачка тормозной системы производится с помощью диагностического сканера, который снимает данные с ЭБУ ABS. Однако, его у вас скорее всего нет. Таким образом, тормоза с ABS прокачиваются только на СТО АвтоСервисТим.- Тормозная система с ABS и с электронной системой активации (SBC или ESP) прокачивается только в автосервисе.

Как происходит прокачка тормозной системы с ABS

Внимание! Не следует забывать, что давление в тормозной системе может достигать 180 атмосфер. Поэтому перед тем, как разъединить тормозные магистрали у любых тормозов с ABS, нужно разрядить аккумулятор давления

Чтобы это сделать, включите зажигание и примерно 20 раз нажмите на тормоз. Все это делается для того, чтобы предотвратить выброс технической жидкости.

Процесс прокачки тормозной системы с ABS

Любая самостоятельная прокачка тормозов, будь это тормоза с ABS или обычные, проводится с напарником. Сначала выключается зажигание – положение «0». На бачке тормозной жидкости отсоединяются разъемы.

Тормоза передних колес:- на прокачной штуцер надевается шланг;- штуцер открывается на оборот;- выжимается педаль тормоза до упора и держится в таком положении;- видим выход «завоздушенной» смеси;- штуцер закручивается и отпускается педаль.

Тормоз заднего правого колеса:- на прокачной штуцер надевается шланг, а штуцер откручивается на оборот;- выжимается до упора педаль тормоза, удерживая ее, ключ зажигания поворачивается в положение «2»;- с помощью работающего насоса из системы выйдет воздух. Т.е. штуцер перекрывается и отпускается педаль тормоза тогда, когда техническая жидкость станет выходить без пузырьков воздуха.

Тормоз заднего левого колеса:- на прокачной штуцер надевается шланг;- штуцер открывается на оборот;- педаль тормоза  не нажимается;- посредством работающего насоса, из системы выйдет «завоздушенная» смесь;- наполовину нажимается педаль тормоза и закручивается штуцер;- педаль тормоза отпускается, и теперь ждем, когда насос полностью остановится.

В обратной последовательности: ключ зажигания в положение «0», разъемы подсоединяем к бачку тормозной жидкости, проверяем на герметичность тормозную жидкость (см. лампочку неисправности ABS).Операция выполнена!

Если Вы начали перебирать тормозную систему, то полезной информацией для Вас будет статья. где расписаны основные причины скрипа тормозных колодок и дисков. Также даны советы по их устранению.

• < Назад
• Вперёд >

Виды систем ABS

Cистема АБС представляет собой решение, которое не допускает полной блокировки колес при экстренном торможении.  Это позволяет сохранить управляемость и устойчивость транспортного средства.  При этом важно понимать, что на разных автомобилях может  быть установлен разный тип таких систем. Можно выделить  стандартные системы ABS, которые по конструкции состоят из следующих элементов:

Можно выделить  стандартные системы ABS, которые по конструкции состоят из следующих элементов:

• блок гидроклапанов;
• гидроаккумулятор;
• насос.

Такие системы отличаются простотой, их вполне можно прокачать самостоятельно в условиях обычного гаража.

Также система АБС может иметь устройство, когда насос, гидроаккумулятор и блок гидроклапанов отдельно интегрированы в разные узлы

Обратите внимание, данный тип систем прокачивается только при наличии диагностического сканера!. Причина — тормозная система имеет модули ABS, ESP, SBC

Диагностический сканер необходим для того, чтобы получить возможность контролировать клапана модулятора

Причина — тормозная система имеет модули ABS, ESP, SBC. Диагностический сканер необходим для того, чтобы получить возможность контролировать клапана модулятора.

Прокачка тормозной системы с АБС

Выполнение данной операции требует от исполнителя не только обладания определенными познаниями в области устройства и технического обслуживания тормозной системы, но и наличия некоторых практических навыков в производстве ремонтно-восстановительных работ. Это продиктовано тем, что рабочий процесс по удалению воздуха из контура системы тормозов имеет некоторые отличительные особенности:

• Если в антиблокировочной системе блок гидравлических клапанов, насос и гидроаккумулятор объединены в один узел, то процедура прокачки системы тормозов (замены тормозной жидкости) выполняется в соответствии с технологией прокачки тормозной системы, не имеющей АБС. То есть, отворачивается штуцер прокачки рабочего тормозного цилиндра (далее по тексту РТЦ) и при запущенном силовом агрегате и нажатой тормозной педали насос удаляет воздух из контура системы. Подтверждением того, что процесс выполнен корректно, служит погасший транспарант «Неисправности ABS».

• Если гидравлический модуль клапанов и гидроаккумулятор расположены в различных узлах тормозной системы, процесс прокачки производится с использованием диагностического сканера. Однако он есть далеко не у каждого автолюбителя, а без него невозможно получить информацию с электронного блока управления (далее по тексту ЭБУ) системы.

• Если в системе тормозов, оснащенной АБС, применены электронные системы активации типа «SBS» или «ESP», процедура прокачки производится исключительно в условиях автосервиса и силами квалифицированного специалиста.

И все-таки, как прокачать тормозную систему, оснащенную «ABS»? Предлагаем пошаговую инструкцию данной процедуры. В первую очередь вам необходимо заручиться помощью еще одного человека. Далее, выключаем зажигание и отсоединяем фишки от разъемов резервуара тормозной жидкости.
