Какие существуют режимы АКПП

У автоматической коробки передач имеется четыре основные режима:

  • P- «паркинг» – для того, чтобы оставить машину стоять на определенное время без движения. Он фиксирует положение автомобиля на стоянке. Включать его можно только при полной остановке автомобиля. В этом состоянии следует заводить двигатель. При положении «Р» автомобиль не двинется с места, а двигатель будет работать на холостых оборотах.
  • R – «задний ход» — используется, когда нужно проехать назад.
  • N – «нейтраль» – когда нужно перекатить автомобиль с одного места на другое. На задние колеса не передаются вращения двигателя, но при отпущенных тормозах автомобиль может свободно катиться. В инструкции написано: «Никогда не включать при движении автомобиля — продолжительная езда на «нейтрале» может привести к выходу из строя коробки передач». Возражу на это словами Джеймса Бонда: «Никогда не говори никогда» — иногда включать режим «N» необходимо.
  • D – «драйв» – для того, чтобы начать движение вперед. Этот режим предусмотрен для всех стандартных дорожных ситуаций. Цифры 4, 3 и 2 на автоматических 5-стуненчатых коробках передач означают, что переключение возможно только до соответственно 4-й, 3-й и 2-й ступеней. Он предусмотрен для езды по крутым перевалам, в горах с прицепом, в сложных условиях, для торможения на экстремальных спусках. На некоторых модификациях «мерседесов» есть режим «В» — торможение на экстремальных и длинных спусках, в частности, с прицепом, при скорости ниже 40 км/ч, тогда коробка передач переключается на нижнюю ступень. Переключать селектор из положения «D» в положение «4», «3», «2» и «В» можно при движении автомобиля, но не превышая допустимой максимальной скорости при различных положениях рычага. Для этого необходимо контролировать положение стрелки спидометра: первая скорость — одна метка, вторая скорость — две метки, четвертая скорость — четыре метки, или по тахометру, не превышая максимально допустимого числа оборотов двигателя.

Дополнительные режимы

  • Режим «2» – доступные первые две передачи. В нем КПП блокирует выбор передач, ограничиваясь первой и второй передачами. Данный режим есть смысл применять при буксировке, а также на горных дорогах с извилистым профилем. Включение режима доступно и при движении, однако делать это следует лишь если скорость автомобиля ниже 80 километров в час. В противном случае высокие обороты могут негативно отразиться на двигателе автомобиля.
  • Режим «L» – доступна только первая передача. Данный режим предназначен для езды в особо сложных условиях и на бездорожье. На кроссоверах и внедорожниках с данным режимом задействуется и понижающая передача. При этом включение данного режима возможно лишь при скорости машины ниже 15 километров в час. Перед тем, как ездить на коробке автомат по бездорожью, лучше включить режим заблаговременно.
  • OverDrive (O/D) Данный режим применяется на коробках передач, которые имеют более трех ступеней и предназначен для совершения обгона либо в других ситуациях, когда требуется быстрый разгон автомобиля. Активируется он, как правило, нажатием кнопки на рычаге трансмиссии. Перед тем, как ездить на коробке автомат с использованием данного режима, следует помнить, что он принудительно не позволяет АКПП переключаться выше, чем до третьей передачи. Благодаря этому и достигается большая, в сравнение с обычной работой, динамика автомобиля. Использовать этот режим можно и при езде на затяжном подъеме. Дело в том, что обычный режим может в таком случае «колебаться», переключаясь то на третью, то на четвертую передачи. При использовании же «овердрайва» проблема исчезает.
  • PWR/SPORT. Данный режим является программным и предназначен для активного вождения. При его активации ступени в коробке переключаются на более высоких оборотах, благодаря чему достигается максимальная динамика (расход топлива тоже становиться максимальным). Для того, чтобы понять, как ездить на коробке автомат в спортивном режиме, требуется, для начала, овладеть базовыми навыками езды на автомате ввиду того, что автомобиль субъективно становиться заметно резче в откликах на педаль «газа».
  • SNOW – снег. Название этого режима говорит само за себя. Он предназначен для того, чтобы безопасно ездить в зимнее время года. Как ездить на автомате зимой, понять не сложно – достаточно включить данный режим. АКПП в таком случае будет «трогаться» со второй передачи, а переключения будут происходить на более низких оборотах. На асфальте автомобиль становиться менее динамичным, однако это сделано для безопасности на снегу

Что такое автоматическая коробка передач

Коробка-автомат — это один из видов трансмиссии, при которой происходит автоматический выбор необходимого передаточного числа без участия водителя с учетом характера движения, скорости и других параметров.

В автомобиле с АКПП отсутствует педаль сцепления в связи с тем, что сцепление заменено гидротрансформатором, который и передает крутящий момент на колеса.

Запуск автомобиля с АКПП

Для обеспечения сохранности АКПП в автомобиле предусмотрены несколько видов защит.

Для запуска двигателя автомобиля рычаг селектора должен располагаться в положении Parking (P) или Neutral (N). При нахождении селектора в других режимах пуск мотора будет невозможен, так как или не провернется ключ или вообще ничего не произойдет.

В связи с тем, что режим «N» задуман производителем в основном для буксировки машины, то для запуска двигателя предпочтительнее использовать режим «Р», при котором ведущие колеса заблокированы, что защищает от незапланированного движения автомобиля по наклонной поверхности.

Еще одной немаловажной защитой от неправильного запуска автомобиля является необходимость выжима тормозной педали, что очень полезно при пуске машины в положении селектора на «N», так как нажатая педаль тормоза не даст покатиться автомобилю при нахождении на наклонной поверхности. В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона

Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона

В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона.

Для ее снятия необходимо аккуратно поворачивать ключ при одновременном повороте рулевого колеса в любом направлении. При согласованных действиях защита от угона выключится и будет возможен запуск автомобиля.

Как трогаться на автомате

После запуска двигателя машину необходимо снять с ручного тормоза.

Для начала движения при выжатой педали тормоза необходимо перевести селектор на одно из положений, нажав кнопку на нем:

  • «D» — движение вперед в обычных условиях;
  • «R» — движение задним ходом при необходимости маневра;
  • «L» или «D2» — для движения по бездорожью, при нахождении автомобиля на значительном уклоне в момент начала движения, максимально разрешенная скорость для таких режимов менее 40 км/ч;
  • «D3» — при необходимости тронуться с небольшой горки;
  • «S», «W», «*», «Hold», «Winter» — зимний режим, для старта и движения по снегу со сниженной вероятностью пробуксовки ведущих колес.

После отпускания педали тормоза автомобиль начнет движение даже без нажимания на педаль акселератора (газа).

При сильных морозах до начала движения после длительной стоянки в холодном месте необходимо дать прогреться двигателю и трансмиссии в течение 6-10 минут.

Как тормозить двигателем на автомате

На автоматических КПП можно тормозить двигателем, только этот процесс отличается от МКПП.

Для подтормаживания двигателем в зависимости от условий необходимо выбрать следующие положения селектора:

  • при наличии кнопки «O/D» на скорости ниже 110 км/ч ее можно нажать для плавного притормаживания двигателем и ограничения скорости передвижения до 80 км/ч;
  • «L», «D1» или «D2» при движении по бездорожью со спусками и подъемами под большим углом, такие режимы позволяют использовать максимум мощности и ограничивают скорость до 20-50 км/ч (L, D1), 40-80 км/ч (D2);
  • «D3» — движение до 3-й передачи при скорости до 100-110 км/ч;

Как пользоваться ручником

Производитель указывает, что использовать стояночный тормоз необходимо даже в положении селектора «Р»

Основными моментами для использования ручного тормоза являются:

  • необходимость дополнительной фиксации машины при стоянке с работающим мотором, особенно при покидании транспорта;
  • необходимость надежной фиксации машины в случае установки запаски и другого мелкого ремонта;
  • при остановке на поверхности с большим углом наклона для избегания выбивания селектора с положения «Р» из-за большой нагрузки на ведущие колеса.

Перед началом движения необходимо проверять стояночный тормоз для избегания попытки начать движение при затянутом стояночном тормозе.

Коробка АМТ: плюсы и минусы

Теперь вернемся к АМТ (автоматизированная механическая трансмиссия). Прежде всего, АМТ коробка также способна переключать передачи в автоматическом режиме. Однако по устройству и принципам работы решение сильно отличается от AT.

Как уже было сказано выше, АМТ намного ближе к механической коробке передач. Фактически, такой робот — механика, которая управляется посредством электронного блока и сервомеханизмов. Данное решение позволяет значительно снизить стоимость производства самой коробки (до двух раз по сравнению с АT), а также повысить надежность и ремонтопригодность агрегата.

Также в АМТ используется обычное механическое сцепление, благодаря чему с данной трансмиссией автомобиль получает приемлемую разгонную динамику одновременно с повышенной топливной экономичностью.

Параллельно стоит отметить, что наличие режима Типтроник позволяет водителю переключать передачи в ручном полуавтоматическом режиме при такой необходимости, задействовать весь потенциал двигателя, преодолевать сложные участки на дороге и т.д.

Если просто, АМТ включает в себя:

  • механическую коробку;
  • приводы сцепления и передач;
  • фрикционное сцепление;
  • датчики и ЭБУ коробкой;

В зависимости от конструкции, могут быть использованы два типа приводов сцепления (электрический привод сцепления от электродвигателей и гидравлический с набором гидроцилиндров и электромагнитных клапанов).

Гидропривод на практике работает быстрее и эффективнее, однако его стоимость намного выше. По этой причине такой привод обычно используется на спорткарах и коробках-роботах с двойным сцеплением (преселективная коробка передач).

Казалось бы, производителям удалось получить комфорт автомата и одновременно простоту и надежность механической коробки МКПП. Однако на деле это не совсем так. Прежде всего, пострадал комфорт по сравнению с классическим автоматом. АМТ может дергаться при переключениях, появляются задержки при переключениях и провалы, что заметно снижает комфорт при эксплуатации.

Еще низкая скорость переключения передач на трансмиссиях с электрическим приводом приводит к разрыву потока мощности, динамика автомобиля ухудшается. Также возникают нарекания на ресурс и надежность однодисковых роботов АМТ. Хотя в основе лежит проверенная временем механическая коробка, которая управляется электроникой, проблемы обычно возникают не с самой КПП, а с исполнительными механизмами, электронными компонентами и сцеплением.

Примечательно то, что ресурс сервомеханизмов небольшой (около 100 тыс. км.), при этом они плохо поддаются ремонту и требуют замены. Для многих владельцев высокая стоимость подобных устройств является крайне неприятным сюрпризом.

Также на таких роботах быстро изнашивается сцепление. Часто менять его нужно уже к 60-70 тыс. км. По мере износа точка схватывания сцепления смещается, коробка может начать дергаться или переходит в аварийный режим. По этой причине нужно регулярно выполнять адаптацию сцепления коробки робот.

Получается, хотя робот похож на МКПП, однако все равно подходит только для спокойной и плавной езды. Также по надежности такая КПП уступает механике и часто требует ремонта раньше, чем АКПП. Машина с коробкой АМТ также боится пробуксовок, высоких нагрузок, попыток запуска с «толкача» и т.п.

Как работает МКПП

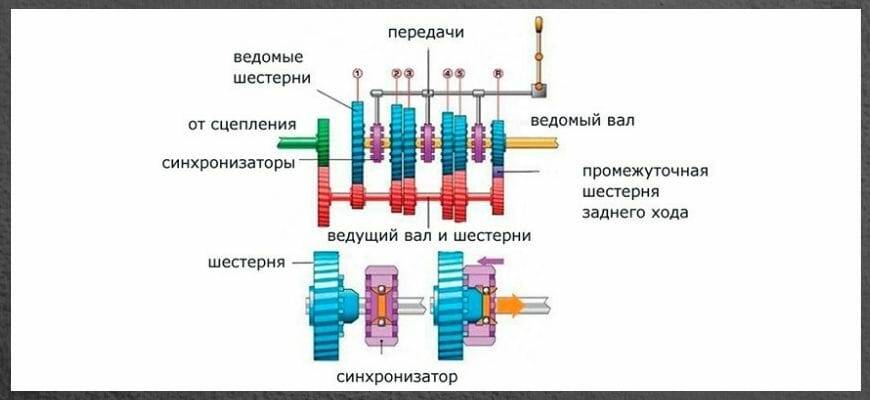

На следующем рисунке схематично изображен принцип работы механической коробки передач:

На нейтральной передаче выжимной диск за счёт пружин зажимает диск сцеплений и крутящий момент от двигателя
передаётся на первичный вал, который вращает промежуточный вал, который в свою очередь приводит в
движение все шестерни вторичного вала. Но поскольку муфта вторичного вала не входит в зацепление ни с одной
из шестерён, вращения вторичного вала не происходит.


При переключении передачи выжимается сцепление, прижимной диск отходит от маховика, и диск сцепления
перестаёт вращаться. Таким образом первичный вал, промежуточный вал и все шестерни останавливаются.
После этого рычагом КПП выбирается нужная вилка и она смещает муфту, жёстко связанную со вторичным валом с
одной из шестерён. После отпускания сцепления крутящий момент передаётся со сцепления на первиный вал,
потом на промежуточный вал, с него на шестерню вторичного вала, зацеплённую муфтой и далее на муфту и вторичный вал.


Движение муфты, осуществляемое вилкой, показано на видео:

https://vk.com/video_ext.php

Самая нижняя – шестерня 1й передачи, она самая крупная, вверху шестерня второй передачи. На самой муфте
зубья передачи заднего хода.

Плюсы и минусы вариаторной коробки CVT

В пользу коробки передач CVT свидетельствуют ее сильные стороны, но несколько минусов тоже имеется.

Плюсы:
плавное изменение скорости, ведь даже гидротрансформаторная автоматическая трансмиссия не исключает рывки при переходе с одной передачи на другую;
продление ресурса двигателя – правильная эксплуатация автомобиля с вариатором, своевременная замена трансмиссионной жидкости, проведение прочих предусмотренных регламентом работ снижают нагрузку на мотор, что увеличивает срок службы силового агрегата;
снижение потребления горючего вследствие возрастания эффективности работы механизма. Среднее значение КПД вариаторных трансмиссий превышает показатели классических автоматов на 7-10%;
экологическая безопасность – уровень выбросов в атмосферу вредных веществ у машин с вариаторами ниже, чем при других вариантах конструкции коробки;
быстрый набор скорости при разгоне – вследствие обеспечиваемой вариаторной трансмиссией непрерывной кинематической связи между двигателем и приводом, исключены потери времени на переключение режима. Поэтому автомобиль разгоняется быстрее;
легкость управления – водителю достаточно установить требуемый режим для начала движения.

Минусы:
сложность в обслуживании – не во всех автосервисах есть специалисты, разбирающиеся в вариаторах, а ремонт или замена вариаторных узлов – удовольствие не из дешевых;
дороговизна трансмиссионной жидкости – такие механизмы требуют применения определенных марок масла, продаваемых по высокой цене;
необходимость регулярной замены ремня – гибкая связь служит в среднем от 100 до 150 тыс. км, а установка новой детали обходится дорого;
относительно небольшой ресурс агрегата, уступающий сроку службы механизмов другой конструкции;
повышенный риск в связи с неправильной эксплуатацией.

Что может спровоцировать появление неисправностей в коробке CVT? Кроме проблем с ремнем, выход из строя вариаторной коробки CVT может быть обусловлен следующими неисправностями: • износом рабочих поверхностей шкивов; • отказом маслонасоса; • выработкой подшипников на конусах; • сбоями электроники и пр.

Выявление неисправности требует детальной диагностики коробки CVT и замены вышедших из строя деталей. Иногда приходится полностью менять вариатор, что обойдется в сумму от 75 000 руб. и дороже.

Данная мера потребуется при обрыве ремня, остатки которого способны разрушить узел без возможности восстановления, при других серьезных проблемах с трансмиссией.

Если вдруг с коробкой CVT возникнут проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить бесплатную консультацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны.

Предлагаем вам к просмотру видео-обзор на сравнение вариатора и автомата, а так же преимущества и недостатки вариаторной коробки CVT.

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

  • передача крутящего момента от двигателя на ведущие колеса;
  • изменение (преобразование) величины крутящего момента;
  • изменение направление крутящего момента;
  • перераспределение крутящего момента между колесами.

Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

  • Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
  • КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
  • Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
  • Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.

На автомобилях с передним приводом часть элементов, которые есть на заднеприводных авто, попросту отсутствует. Фактически, нет карданной передачи. На машинах с передним приводом имеются ШРУСы (шарнир равных угловых скоростей), а также приводные валы, более известные как полуоси. Главная передача, а также дифференциал, устанавливаются в картере КПП.

ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

Трансмиссии заднеприводных автомобилей

Трансмиссия автомобиля с задним приводом состоит из следующих узлов:

  • коробка передач,
  • сцепление,
  • карданная передача,
  • главная передача,
  • дифференциал,
  • полуоси.

Благодаря тому, что производители устанавливают КПП в автомобилях с задними ведущими колесами на более мягкие опоры, в них заметно снижается уровень вибрации, что приносит дополнительный комфорт при поездках. Данный вариант трансмиссионной системы имеет более простую конструкцию и предусматривает установку коробки передач таким образом, что она присоединяется к заднему мосту вместе со сцеплением при помощи карданного вала. Такая схема крепления определяет концентрацию центра масс на переднюю ось.

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

  • цепными;
  • клиноременными;
  • тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

  1. В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
  2. Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
  3. Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

Устройство CVT

Основные неисправности МКПП и их симптомы

«Механика» относится к надежным агрегатам с большим сроком службы, но неправильная работа с ней, некачественная трансмиссионная жидкость и время приводят к появлению неисправностей.

Для механических КПП свойственны неисправности:

  • посторонние шумы во время эксплуатации или при выборе скорости;
  • не включается какая-либо скорость или все скорости;
  • затрудненное включение скоростей;
  • самовыключение скорости;
  • подтекание трансмиссионной жидкости.

Подтекание трансмиссионной жидкости возникает вследствие изнашивания сальников, повреждения уплотняющих прокладок, не до конца закрученной сливной пробки или неправильно вставленного щупа или при повреждениях корпуса МКПП.

Появление шума при нахождении рычага на нейтральной ступени о недостаточном уровне трансмиссионной жидкости или чрезмерном износе подшипника первичного вала.

Появление посторонних звуков при выборе скорости:

  • изнашивание или деформирование механизмов блокировки устройства выбора передач;
  • изнашивание синхронизаторов;
  • недостаточный выжим сцепления;
  • откручены крепления коробки.

Посторонние шумы в процессе работы МКПП могут свидетельствовать об изнашивании подшипников, синхронизаторов или недостаточном уровне трансмиссионной жидкости.

Причинами затруднительного включения скоростей могут быть:

  • чрезмерное изнашивание синхронизаторов;
  • сильное изнашивание шестерен;
  • износившийся или неисправный механизм переключения ступеней;
  • ослабленная фиксация или неисправности тяг механизма переключения;
  • недостаточный выжим сцепления.

Выбивание скоростей:

  • ослабленные крепления МКПП;
  • неисправные подушки двигателя;
  • застревание тяг управления приводом;
  • чрезмерное изнашивание синхронизаторов, шестеренок, механизма переключения степеней, вилок переключения, подшипников вторичного или промежуточного валов.

При появлении тревожных симптомов, связанных с работой МКПП, необходимо обратиться к специалисту для их устранения.

Вовремя не устранённые неисправности могут повлечь за собой поломки других элементов коробки, где ремонт обойдется гораздо дороже.

Трансмиссия автомобиля: устройство и принцип работы

Нельзя установить под капот транспортного средства двигатель, присоединить сцепление и колеса авто к коленчатому валу, а после просто начать ехать. В таком случае конструкция не будет иметь достаточное количество мощности, которая нужна с целью раскрутить колёса, так как основной причиной этого станет сила трения, значительные габариты авто и его масса.

Выходом из сложившейся ситуации является установка специального промежуточного механизма, который имеет свойство уменьшать крутящий момент до необходимого количества оборотов, а также выполнять передачу всех необходимых действий передние колеса транспорта. Как вы понимаете, описанным ранее механизмом является именно трансмиссия.

Характеристика механической КПП

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Общее понятие коробки передач

Коробка скоростей представляет собой агрегат с индивидуальным корпусом, пристыкованным к картеру двигателя или являющийся частью ведущего моста (подобная схема встречалась на машинах Lancia).

Выбор скоростей осуществляется вручную

гидравликой с блоком управления частоты вращения вала к скорости движения.

Назначение коробки передач

Механическая трансмиссия позволяет корректировать тяговое усилие на ведущих колесах в зависимости от сопротивления качению, а дополнительный блок шестерен обеспечивает движение машины задним ходом при неизменном направлении вращения коленчатого вала двигателя.

Конструкция коробки передач

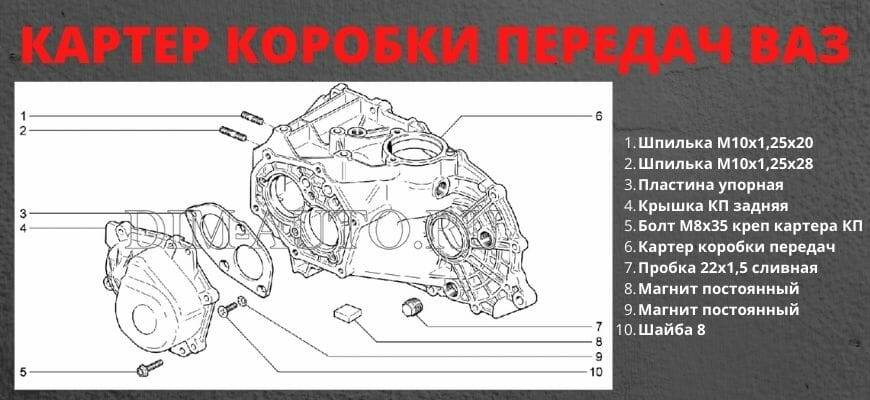

Коробка оснащена картером, отлитым из чугуна или алюминиевого сплава (корпус оснащается крышкой или имеет линию разъема для сборки и ремонта агрегата). Валы смонтированы на подшипниках качения, жестко закрепленных в картере, для смазки трущихся поверхностей используется запас масла, находящийся в нижней части корпуса (подача осуществляется разбрызгиванием).

Принцип работы КП

В 3-вальной коробке имеется первичный вал, соединенный через муфту сцепления с маховиком двигателя. Вторичный или ведомый вал с шестернями смонтирован одним концом на первичной оси через подшипник, что позволяет разъединить детали. Противоположный хвостовик вторичного вала соединен с приводом ведущих колес или с дифференциалом (для заднего и переднего привода соответственно).

Вращающий момент от маховика передается через шестерню на первичной оси на зубчатое колесо, жестко посаженное на промежуточный вал. Затем мощность передается на шестерни вторичной оси коробки, которые передвигаются по шлицевым пазам или свободно вращаются относительно вала. Передачи переключаются передвижением блоков шестерен или муфт, для выравнивания угловых скоростей шестерен применяют синхронизаторы (в трансмиссиях спортивных машин применяют кулачковые муфты, ускоряющие процесс переключения).

Упрощенная 2-вальная коробка состоит из ведущего и ведомого валов, крутящий момент передается шестернями, расположенными на осях. Подвижные блоки зубчатых колес и муфты могут располагаться на любом из валов. Вплоть до 50-х гг. прошлого столетия встречались коробки с цепными передачами, позволявшими изменять передаточное соотношение. С началом массового производства шестерен с косозубым зацеплением, отличавшихся пониженным уровнем шума, применение цепных трансмиссий прекратилось.
