Раздаточная коробка: что это такое и как работает

Как работает коробка и нужна ли она?

Как работает?

В автомобиле коробка робот и автомат: в чем разница, что надежнее, лучше, дешевле? чем отличается коробка робот от коробки автомата и вариатора в автомобиле: сравнение визуальное и в принципе действия Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Центровка раздаточной коробки

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца. Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

  • один человек садится на место водителя, авто поднимают вместе с ним;
  • блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
  • необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
  • второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
  • человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
  • в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Важно знать! На Ниве 21213 промежуточным валом используется не кардан, а ШРУС. По этой причине заводские установки могут обойтись без высотной регулировки. Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку

Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку.

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

  • вывешивают машину на подъемнике;
  • ослабляют крепление раздатки;
  • запускают двигатель;
  • включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
  • без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

  • ослабляем все четыре крепления опор раздатки;
  • закрепляем один конец проволоки на резиновой муфте карданного вала;
  • крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
  • вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
  • задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Классификация

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

  • Способ распределения мощности;
  • Число передач;
  • Тип механизма управления;
  • Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

  • Постоянный привод на обе оси без возможности отключения какого-либо мостов;
  • Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
  • «Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

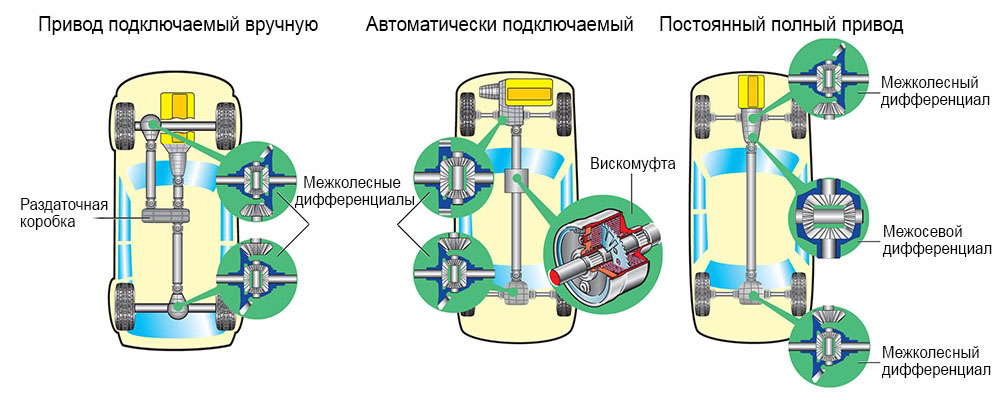

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма.
В настоящее время используются следующие виды блокировок:

  • дифференциал самоблокирующийсяTorsen;
  • фрикционная многодисковая муфта;
  • вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.

с системой ABS

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Почему раздатку называют раздаточной коробкой передач

Название возникло в результате совмещения понятий раздаточной коробки и коробки передач. Дело в том, что для передачи колесам большого крутящего момента при сохранении невысокой скорости, раздаточная коробка автомобиля оснащается понижающей передачей или демультипликатором. Такая необходимость возникает при преодолении тяжелого бездорожья, например, чтобы автомобиль мог въехать на крутой склон или вытащить другую увязшую в грязи машину. Этот узел отсутствует у кроссоверов, поскольку они не предназначены для работы в таких условиях.

Демультипликатор это ничто иное, как дополнительная коробка передач, работа которой заключается в том, чтобы понизить скорость вращения приводных валов раздатки, но и сохранить при этом большой крутящий момент. Понижающий ряд предусматривает наличие двух или трех передач. Таким образом, общее число передач автомобиля удваивается или утраивается, и у водителя появляется возможность подобрать наиболее подходящее в конкретной ситуации передаточное число.

Благодаря наличию понижающих передач, срок службы трансмиссии значительно повышается, при этом сохраняется высокая передаваемая мощность.

Telegram

Классификация

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

  • Способ распределения мощности;
  • Число передач;
  • Тип механизма управления;
  • Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

  • Постоянный привод на обе оси без возможности отключения какого-либо мостов;
  • Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
  • «Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.

Виды раздаточных коробок

Условное разделение раздаточных коробок мы сделаем по автомобилям, на которые они устанавливаются, так как этот параметр наиболее точно характеризирует требование к агрегату. А автомобили с полным приводом делятся на:

  • Кроссоверы;
  • Внедорожники.

Не все знают что кроссоверы, ещё из называют паркетники, относятся к классу автомобилей, для которых езда по бездорожью вещь весьма условная. К ним по строению трансмиссии можно отнести и легковые полноприводные машины.

Они могут проехать небольшую лужу или забраться на бордюр, но месить на них грязь не стоит. А все из-за того что раздаточная коробка у них имеет блокировку дифференциала со склонностью к перегреву при частом буксовании. Делается она на основе одной из трех систем:

  1. Вискомуфта;
  2. Дифференциал Торсен;
  3. Многодисковая муфта.

Рассмотрим кратко каждую из систем.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают,  по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.

На этом разрешите откланяться.

Заключение

Рассмотренные виды режимов полного привода могут отличаться аббревиатурами, так как их большое множество, да еще и в современных автомобилях часто используют иконки вместо буквенного обозначения. Поэтому необходимо ознакомится с инструкцией по эксплуатации, где будет сказано какая иконка отвечает за необходимый режим.

В целом всегда необходимо следить за состоянием раздаточной коробки и соблюдать режимы ее работы, рекомендованные производителем. Производить своевременную замену масла, в общем не затягивать с техническим обслуживанием и тогда она вас не подведет в ответственный момент.
