Вентиляция картера двигателя

Особенности системы вентиляции картерных газов на автомобилях группы VAG

Вентиляция картера на автомобилях VAG имеет относительно сложное устройство. В системе используется огромное количество деталей из пластика и резиновых патрубков. В процессе активного использования автомобиля шланги закоксовываются. Тогда предстоит очистить все элементы. Раньше в этом случае проблема решалась просто. В обход системы вентиляции на крышке клапанной системы устанавливали патрубок или шланг и выпускали газы в окружающую среду. Но такой способ имеет массу недостатков. Газы серьезно загрязняют окружающую среду, водитель и пассажиры в салоне автомобиля тоже ими дышат.

На современных автомобилях больше никто таким не занимается, а если засорился на VW клапан картерных газов, то владельцу необходимо прочистить всю систему. Картерные газы на двигателях группы VAG выводятся не с клапанной крышки, а с блока двигателя, в отверстии которого установлен маслоотделитель (находится с правой стороны блока). Устройство не позволяет маслу подниматься по патрубкам в СВКГ. Туда попадают именно газы и больше ничего. К маслоотделителю прикреплена пластиковая трубка, а между шлангом и этой трубкой установлен тройник, в котором и расположен клапан. Он может работать в трех режимах. На холостых и высоких оборотах он закрыт, а открывается, когда мотор работает на средних оборотах.

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

открытая – с отводом картерных газов в окружающую среду;
закрытая – с отсасыванием газов во впускную систему двигателя.

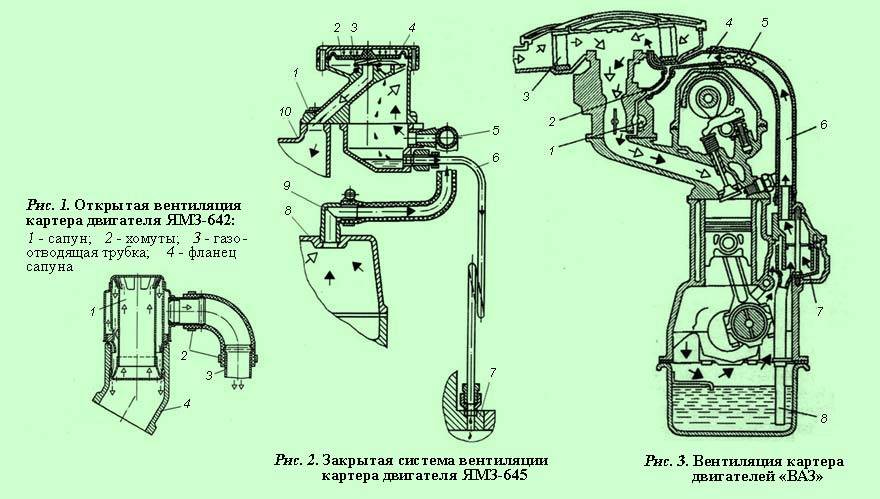

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***
