Трансмиссия: виды коробок передач

Передачи в механической коробке

Существуют определенные правила выбора передачи, которая является наиболее оптимальной для двигателя в конкретный момент движения. Эти правила примерно одинаковы для всех автомобилей с МКПП независимо от мощности двигателя и иных характеристик.

Оптимальной считается работа двигателя в диапазоне 2000-2500 об/мин во время равномерной езды и 3500-4500 об/мин при обгоне, ускорении и разгоне. Поэтому во время спокойного движения нужно следить, чтобы обороты двигателя не выходили за границы диапазона в 2000-3000 оборотов. При превышении 3000 надо включать более повышенную передачу, при снижении меньше 2000 тысяч — более низкую.

Рассмотрим более подробно каждую передачу на примере 5-ступенчатой коробки.

  • Нейтральная передача. Отвечает за холостой ход машины, при этом крутящий момент не передается на колеса, и они остаются неподвижными, то есть разорвана связь мотор-колеса. Рукоятка рычага находится посередине в свободном положении. Она должна свободно двигаться влево-вправо при раскачивании. Перед тем, как включить любую передачу обязательно сначала перевести рычаг КПП в нейтральное положение.
  • Первая передача. Предназначена для трогания с места и передвижения с маленькой скоростью не более 15-25 км/ч. Включается движением рычага чуть влево и вперед из нейтрального положения.
  • Вторая передача. Используется для движения со скоростью 20-50 км/час. Переключаться на следующую ступень лучше в диапазоне 40-50 км/час. Эта передача часто используется в городских условиях, особенно при прохождении поворотов на перекрестках, когда скорость приходиться скидывать до значений 25-35 км/час. Также вторая передача незаменима при езде по крутым спускам, подъемам и бездорожью. Включается движением рычага чуть влево и назад из нейтрали.
  • Третья передача. Оптимальный диапазон движения на третьей скорости — 40-70 км/час. Наиболее часто используемая передача при езде по городу. Включать следующую передачу нужно при достижении скорости 60-80 км/час. Включается движением рычага вправо и вперед.
  • Четвертая передача. Используется при движении со скоростью 60-90 км/час. Можно применять в городе на участках с незатрудненным движением. Часто используется при езде по трассе за городом. Включается движением рычага вправо и назад.
  • Пятая передача. Рассчитана на равномерное движение по трассе или магистрали со скоростью более 80-90 км/час. Обеспечивает минимальный расход топлива во время движения со скоростью 90-110 км/час. Включается движением рычага максимально вправо и вперед.
  • Задняя передача. Нужна для движения машины задним ходом. Расположение задней скорости на рычаге МКПП может быть разным. Включать заднюю передачу можно только после полной остановки автомобиля.

Обычно считается, что чем большей мощностью обладает двигатель, тем на большей скорости надо включать повышенную передачу.

Варианты расположения скоростей на рычаге МКПП

Передачи на рычаге механической коробки располагаются всегда в одинаковом порядке. Отличия заключаются только в расположении задней скорости.

Есть четыре варианта расположения задней передачи:

Задняя передача находится параллельно первой, немного левее.

Сейчас на автомобилях устанавливают специальную защиту включения задней передачи в виде кнопки или кольца, на которую нужно нажать и удерживая включать заднюю передачу. Если такой защиты нет, то можно перепутать переднюю и заднюю скорость. В таком случае машина поедет назад, когда вы ожидаете, что она поедет вперед. Это может спровоцировать ДТП или привести к наезду на человека. Поэтому при включении задней передачи всегда нужно быть предельно внимательным.

Задняя передача находится параллельно четвертой, чуть правее.

При таком расположении задней скорости, во время трогания с места вы точно не перепутаете с первой скоростью. Но есть возможность перепутать с четвертой (если не защиты). Включение задней скорости во время движения на большой скорости может привести к мгновенному полому коробки передач.

Задняя передача находится параллельно второй, немного левее.

Задняя передача находится параллельно шестой, чуть правее.

Как КПП работает

Как же меняется крутящий момент? Лучше это понять можно, если рассмотреть пример. Для начала посчитаем количество зубьев на шестернях. На первой их двадцать, а на второй сорок. Получается, что, когда первая прокрутилась два раза, у второй это случилось только однажды. Получается, что это вторая передача.

Третья шестерня тоже содержит двадцать зубов, у четвертой опять сорок. Получается простая арифметика. Если запускается мотор, то у первой шестерни будет 2000 оборотов в минуту, а у второй только 1000, третья также имеет ту же скорость. Это связано с тем, что шестеренки нанизаны на одной линии. Получается, что четвертая имеет скорость в полтысячи оборотов в минуту. Значит, что передаточное число составляет две единицы, для первой и второй пары. Общее число равно четырем, ведь на это количество раз уменьшается скорость вращения последней шестерни, если сравнить ее с первой шестерней.

Выходит, что, если вторая и четвертая шестеренки не работают, тогда устройство вообще не передает момент, то есть у нас нет передачи движения, получается, включена нейтральная передача. Если же эта деталь направлена в противоположную сторону, то машина движется назад, в результате чего, валы остаются на одном уровне.

Зачем нужно пользоваться дополнительным валом и сколько их бывает в агрегатах? Так можно добиться новой системы разнопарного количества шестеренок. Только так возможно создать разные скорости движения.

Так как шестерен много в каждом легковом авто с МКПП, то и выбор передач может быть большой. Это уже касается вариативной коробки. Как бы то ни было, но передаточное число можно устанавливать любое. Обычно это не целые числа, а дробные. Что же касается того момента, когда передаточное число равно единице, то такая передача является прямой. В этом случае речь идет о четвертой скорости.

Виды автоматических коробок передач

Современные автомобили, оснащенные коробкой автомат, набирают все большую популярность среди автолюбителей. Это обусловлено многочисленными преимуществами автоматических коробок передач, в сравнении с традиционной механикой. Водители оценили комфортность управления транспортным средством с установленной АКПП и при покупке нового авто многие покупатели отдают предпочтение именно таким механизмам.

Во время движения машины здесь не придется отвлекаться от дороги, чтобы переключить скорость. Новички быстро обучаются технике вождения, т. к. не нужно запоминать, в какое положение установить рычаг скоростей для изменения режима. Здесь все просто: чтобы машина начала движение, достаточно перевести селектор в точку «D» и отключить тормоз.

Рабочим элементом автомата является планетарная передача, которая состоит из набора шестерен:

  1. Главная передача.
  2. Входной редуктор.
  3. Обратный редуктор.

При помощи зубчатых зацеплений главной передачи производится передача момента вращения от выходного вала двигателя к ходовой части автомобиля.

Кроме шестерен в состав АКПП входят:

  • синхронизирующие муфты сцепления;
  • рычаг переключения передач – селектор;
  • гидроблок;
  • смазочная система.

Скорости коробки автомат переключаются, благодаря сложным управляющим воздействиям бортового компьютера. Электромеханические клапаны – соленоиды перераспределяют направление потоков в гидроблоке. Трансмиссионная жидкость под давлением направляется к муфте-синхронизатору, в работу включается зубчатое соединение выбранной передачи.

Благодаря автоматической коробке передач, силовой агрегат транспортного средства выбирает наиболее эффективный диапазон мощности. На основании информации, поступающей с многочисленных датчиков, компьютер управляет включением передач, в зависимости от условий дорожного движения и пожеланий водителя.

В автомобилях, оснащенных АКПП, нет механизма сцепления и привычной педали в салоне. Передача мощности от двигателя к автоматической трансмиссии осуществляется при помощи специального агрегата – гидротрансформатора. В сравнении с механическим сцеплением, гидротрансформатор АКПП позволяет выравнивать скорость вращения выходного вала двигателя с коробкой передач более плавно без ощутимых рывков. При его работе статические и динамические нагрузки на рабочие элементы трансмиссии существенно снижены.

Внешне гидротрансформатор АКПП напоминает форму тора, за что в просторечии ему дали название «бублик».

В состав гидротрансформатора входят:

  1. Турбинное колесо с лопастями.
  2. Блокировочная муфта и муфты свободного хода.
  3. Насос.
  4. Реакторное колесо.

Все составные части устройства расположены в едином корпусе, они работают в масляной среде. Насос напрямую соединен с коленчатым валом мотора. Трансмиссионное масло разгоняется лопастями колеса и вовлекает в движение турбину, сопряженную с зубчатыми зацеплениями шестерен коробки передач.

Запуск автомобиля с АКПП

Итак, как заводить машину на автомате? Прежде всего заводить надо с Р или N, они включаются при нажатии специальной кнопки.

Лучше заводить на «Паркинге», так как «Нейтраль» больше относится к сервисной системе, тем самым разделяет двигатель и коробку. Для начала движения, следует переключиться на «Драйв», не отпуская тормоз для снятия блокировки.

Нужно ли прогревать автомат перед ездой

Автомобиль на автоматической трансмиссии нет смысла прогревать, если на улице не отрицательная температура и нет мороза. При запуске мотора подождите несколько минут, чтобы в оборот пошло масло. Если машина установлена на «Паркинге» выключенная, то в принципе она уже прогоняет масло.

Рекомендуют при сильном морозе и непрогретой коробке не использовать мощные р., чтобы избежать поломок.

Как передвигаться на АКПП

Как правильно ездить на автомате для начинающих и с какими особенностями можно столкнуться?

Вот как завести машину автомат:

  1. Нажать на педаль тормоза.
  2. Снять рычаг с «Р».
  3. Установить передачу Драйв или другую вспомогательную.
  4. Отпустить педаль газа.

Авто самопроизвольно начнёт двигаться, без нажатия на педаль газа. Тормозить автоматич. коробкой следует с помощью двигателя и специальных кнопок.

Езда на автомобиле с автоматической коробкой передач в пробках и на светофорах

Нужно понимать, как работает автоматические передачи. В условиях затора, либо когда встречается загруженность транспорта на дороге, двигатель не должен работать, поэтому включите «Нейтраль».

На нейтральном не работает мотор, но проехать транспорт может примерно 5 км. Режим экономит топливо и оберегает машину от ремонта. На светофорах ситуация такая же, но можно воспользоваться дополнительными передачами, например — 2, они  помогут тронуться на АКПП плавно.

Остановка на подъёме с помощью АКПП

  1. Отпускаете плавно тормоз, регулируя скорость движение со спуска.
  2. Забираетесь на подъем.
  3. Притормаживаете.
  4. Устанавливаете рычаг на Нейтраль, прекращается работа мотора.
  5. Включаете Паркинг, обеспечив безопасную стоянку транспорта, заблокировав движение.
  6. Убираете ногу с тормоза и в течение нескольких секунд машина встанет в правильное положение.

Режим «S»

Во многих установлен S и обозначает он динамичное использование. То есть дополнительная система, где транспорт можно разгонять на определённую скорость, он быстро стартует и ускоряется, совершает обгон. По-другому называют его спортивным.

Он зависит от модели машины и её класса, чем мощнее авто, тем лучше работает «Спорт». При такой системе поступает большая нагрузка на движок, кузов и на саму резину.

Режим «Е»

Есть и другие обозначения на автоматич. кпп, например пиктограмма E обозначает экономную поездку. Обеспечивает плавную, лёгкую и спокойную скоростью движения, тем самым экономит бензин или дизель даже в холодное время года.

На улице гололед, а экономичный реж. позволяет безопасно чувствовать себя на дороге.

Спуск на АКПП

Спуски бывают: резкие и затяжные, но для каждого одна и та же инструкция. Не рекомендуется спускаться используя нажатую педаль тормоза, вы можете только притормаживать.

Принцип работы обычный:

  • рычаг ставиться на «Драйв»;
  • нажимается педаль газа;
  • не забывайте опускать ручник.

Используют такие передачи, как р. 1, р. 2. Но не всегда на них авто едет медленно.

Как обгонять на автомобиле с АКПП

Обгон — дело серьёзное, стоит идти на такой шаг решительнее, увереннее и осознанно. Коробка имеет дополнительные режимы для совершения этого маневра. С ними машина едет быстро, набирая обороты и уверенно обгоняет ближайший автомобиль.

Есть определённые правила при которых не совершают обгон, но раз вы чувствуете уверенность, то воспользуйтесь «Спортом» и быстрого обгона. Учитывайте, что расход топлива максимальный.

Как буксировать автомобиль с автоматом

Для начала передвиньте рычаг на «Нейтраль», следите аккуратно за машиной впереди Вас на тросе. Не дёргайте руль и помните об остановке каждые 30 минут – это правило о безопасности КПП, чтобы не произошла поломка.

Мотор не работает, соответственно масло не попадает.

Как правильно прекращать движение

Для начала движения нажмите на тормозную педаль и остановите авто, далее устанавливаете «Паркинг», с помощью него блокируется движение.

Затягивайте ручник в машине и отпускаете тормоз, заглушаете мотор.

Как тормозить двигателем

Автомат имеет свои нюансы. Сбрасывают скорость обычно на склоне или там, где постоянно надо держать педаль тормоза. Переходят при торможении на ручной, то есть р. 2 или 3.

КПП: функции и основные типы

Коробка передач автомобиля предназначена для преобразования и распределения крутящего момента двигателя для последующего доведения его до ведущих колес, а также для изменения объема тяговых усилий при различных условиях движения транспортного средства. Кроме того, она призвана обеспечить разобщенную работу ведущих колес и двигателя (например, при прогреве двигателя или его работе на нейтральной передаче).На данный момент существует четыре основных типа коробки:

  1. механические;
  2. роботизированные;
  3. автоматические;
  4. вариатор.

Механическая КПП («механика», МКПП) имеет самый простой принцип работы. Она представляет собой цилиндрический редуктор, для которого предусматривается ручной способ переключения передач.

Роботизированная коробка передач («робот») – это обычная «механика», в которой функции включения и выключения сцепления, переключения скоростей полностью автоматизированы. Управление данными процессами осуществляется специальными сервоприводами, которые контролируется электроникой.

Автоматическая КПП («коробка-автомат», АКПП) включает в себя гидротрансформатор, который заменяет сцепление и обеспечивает функцию регулирования крутящего момента, и механическую коробку передач (чаще всего, планетарный редуктор).

Вариатор – это бесступенчатая коробка передач, в которой используется гидравлический или механический принцип работы при преобразовании крутящего момента. Для вариатора, вообще, не существует понятия «передача»; он выдает их бесчисленное множество.В настоящий момент и вариатор, и «робот», и «автомат» объединяют одним понятием — автоматическая коробка передач, которая в споре с «механикой» начинает постепенно одерживать верх. Однако до сих пор самой популярной остается МКПП. Это обусловлено следующими факторами:

  1. максимальной простотой конструкции;
  2. надежностью деталей и узлов к механическому воздействию и перегрузкам;
  3. относительной дешевизной обслуживания и ремонта (даже капитального).

Благодаря данным качествам, механическая КПП – это самый распространенный тип коробки передач. Поэтому, не зря, современные автоматические АКПП снабжают функцией ручного переключения передач (например, типтроник).

Переключение передач на механике без рывков

Многие новички первое время забывают поглядывать на спидометр, в результате чего возможен долгий старт, машина будет ехать не на той передаче. Это может очень не понравиться инструктору. Стоит часто бросать взгляд не только по зеркалам заднего вида, но и на спидометр.

Перегазовка или клевок автомобиля (кратковременное торможение двигателем) в момент отпускания педали газа и нажатия на сцепление. Происходит это по причине того, что ученик отпускает газ быстрее, чем выжимает сцепление в случае клевка. Или наоборот, быстро нажимает на сцепление, при этом не отпускает педаль газа, в итоге происходит перегазовка. Переносить упор на руку, которой ученик держит руль (тянет руль влево) в момент включения передачи. Такая привычка может легко сбить вас с пути. Неправильная работа с рычагом коробки скоростей. Включение передачи происходит не по схеме, а наискосок. Это приводит к тому, что вместо нужной передачи включается совсем другая скорость. Например, вместо первой передачи включается третья, а вместо второй – четвертая. Расположение каждой передачи следует знать еще до того, как впервые сесть за руль. А тренироваться в переключении скоростей лучше на незаведенной машине и точно по схеме

Таким образом, можно избежать разных проблем, например связанных с неправильным переключением во время движения

Также начинающие водители часто отвлекают внимание на рычаг коробки скоростей при переключении, вместо того чтобы следить за дорогой. Это категорически запрещено и может привести к аварии, старайтесь не смотреть на него

Как показывает практика, сложным становится также выбор момента для последующего переключения или незнание, какую передачу включать при той или иной скорости

Об этом поговорим подробнее чуть ниже.

Рекомендуем прочесть: Пособие многодетным малоимущим семьям в 2020 году

В чем отличие роботизированной коробки передач от автоматической КПП

Прежде всего, возможность выбрать тот или иной автомат порождает споры среди автолюбителей, так как вполне логичным является вопрос, какая коробка лучше.  Важно понимать, что от типа КПП напрямую будет зависеть удобство эксплуатации ТС, динамика разгона, топливная экономичность. Также для многих немаловажным фактором является возможность активно использовать автомобиль в тех или иных условиях, общая надежность машины, затраты на обслуживание и срок службы трансмиссии

Теперь давайте рассмотрим АКПП и РКПП более подробно.

Также для многих немаловажным фактором является возможность активно использовать автомобиль в тех или иных условиях, общая надежность машины, затраты на обслуживание и срок службы трансмиссии. Теперь давайте рассмотрим АКПП и РКПП более подробно.

Гидромеханическая автоматическая коробка передач (АКПП)

Начнем с того, что появился данный тип трансмиссии около 100 лет назад, то есть немногим позже, чем традиционная МКПП. Конструкция проверена временем и хорошо изучена.  В основе такой коробки лежат два агрегата: планетарный редуктор и гидротрансформатор.

Благодаря ГДТ, который фактически является сцеплением коробки автомат, удается добиться плавной передачи крутящего момента от ДВС на входной вал коробки. В результате переключения передач происходят без ударов и рывков.

Планетарный редуктор, фактически, является так называемой планетарной передачей. Если просто, в конструкции КПП имеются наборы шестерней, которые после зацепления друг с другом образуют ступени.

Также в коробках передач данного типа в большом объеме используется трансмиссионная жидкость ATF, которая является не просто смазкой (по аналогии с трансмиссионным маслом механических КПП), а рабочей жидкостью. Дело в том, что в гидротрансформаторе, который является преобразователем крутящего момента, именно через жидкость передается указанный крутящий момент.

Еще в конструкции присутствует гидроблок (гидроплита АКПП). Указанная плита представляет собой блок управления (мозг) АКПП, так как жидкость АТФ по отдельным каналам в указанной плите подается под давлением. ЭБУ АКПП управляет работой специальных клапанов (соленоидов), которые также установлены в гидроблоке.

Благодаря слаженной работе указанных устройств происходит своевременное и мягкое включение передач, причем полностью в автоматическом режиме, то есть без участия водителя. Также существуют АКПП Типтроник, где реализована дополнительная функция ручного переключения передач.

Роботизированная коробка передач (РКПП)

Сразу отметим, что роботизированная коробка передач является механической коробкой с автоматическим управлением. При этом попытки «автоматизировать» коробку-механику также предпринимались достаточно давно, однако на начальном этапе инженеры столкнулись с целым рядом проблем.

Основной задачей стала необходимость создания высокоточных и быстродействующих исполнительных сервомеханизмов, которые способны обеспечить нужное усилие для выбора, включения/выключения передач, а также для обеспечения нормальной работы сцепления в автоматическом режиме.

При этом нужно учитывать, что в случае с механикой такие усилия должны быть намного больше, чем в АКПП. Также следует отметить и то, что особые требования выдвигаются и к электронному блоку управления, который работает по особым алгоритмам. В результате успешно действующая роботизированная автоматическая трансмиссия появилась сравнительно недавно и стала массовой намного позже по сравнению с «классическим» гидромеханическим автоматом.

Что касается устройства, роботизированная коробка представляет собой МКПП, где за выбор и включение передач отвечают актуаторы (исполнительные механизмы), также имеется отдельный привод сцепления. Актуаторами являются шаговые электродвигатели с редуктором и исполнительным механизмом. Также могут быть использованы гидравлические актуаторы (гидропривод). Работой данных элементов управляет ЭБУ коробкой вместо водителя.

Блок управления посылает сигнал на сервопривод, который выжимает сцепление, включает нужную передачу и т.д. Также контроллер учитывает скорость движения ТС, обороты ДВС, нагрузку на двигатель/положение дроссельной заслонки и ряд других параметров.

Еще роботизированные коробки имеют ручной режим, который активируется путем использования селектора коробки передач или подрулевых лепестков. Данная функция позволяет водителю понижать и повышать передачи самостоятельно.

Что такое КПП секвентального типа

Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений. Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.

Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.

Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.

Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.

Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью. Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной. Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.

Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.

Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.

Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики. Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.

Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.

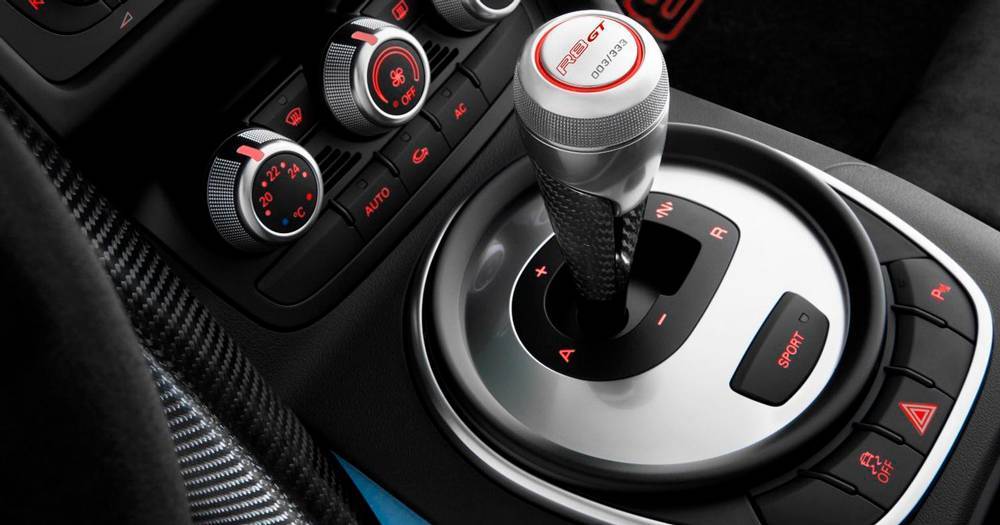

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

  • P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
  • N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
  • R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
  • D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
  • L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
  • M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
  • S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
  • O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
  • D3 или O/D OFF — отключение овердрайва.
  • W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
  • «3» – режим движения не выше третьей передачи.
  • E — Economic (экономичный режим).
  • Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
  • Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.

Как переключать передачи на механике

Любой навык приходит после некоторой тренировки, и научиться переключать передачи на механике достаточно просто. После нескольких уроков вы будете делать это с легкостью, не задумываясь.

Самое главное правило при переключении передач на механической коробке — это всегда выжимать педаль сцепления. Левая нога, нажимающая сцепление и правая рука, двигающая рычаг, действуют всегда вместе. Как только правая рука касается рукоятки переключателя, левая нога с площадки для отдыха перемещается на педаль сцепления.

Еще одно важное правило — за педаль сцепления отвечает левая нога, ни в коем случае не правая. Нажимать педаль сцепления нужно мягко до упора в пол

Только после максимального нажатия на сцепление можно переключать передачу. После того, как нужная передача включена, надо также мягко отпустить педаль сцепления. Ногу вернуть на площадку для отдыха. Она не должна находиться на педали сцепления постоянно.

В первое время, когда вы еще не привыкли к расположению скоростей на рукоятке, можно подсматривать их расположение на рычаге до полной уверенности, что вы запомнили, как включить ту или иную передачу. Нужно потренироваться включать передачи на стоянке, не начиная движение. Желательно отработать этот навык до того уровня, когда вам не придется подглядывать на рычаг, чтобы включить нужную передачу. Поскольку смотреть каждый раз на рычаг и вспоминать расположение нужной передачи во время движения по городским улицам, достаточно опасно и можно спровоцировать аварию.

Как определить, что пора переключать передачу

  • Скорость на спидометре — каждая передача имеет свои рекомендованные скоростные диапазоны. Если скорость повышается нужно переходить на повышенную передачу, если скорость падает — на пониженную.
  • Количество оборотов на тахометре — при спокойной езде двигатель должен работать в диапазоне 2000-2500 об/мин. При увеличении количества оборотов мотор начинает реветь и нужно переключаться на повышенную передачу. При падении оборотов двигатель начинает работать нестабильно и машина может заглохнуть.
  • Звук мотора — считается наиболее надежным способом, но каждый автомобиль имеет свои собственные характеристики, к которым нужно привыкнуть. Поэтому этот способ не подходит для неопытных водителей.

Начинающим водителям проще всего ориентироваться на скорость автомобиля для принятия решения о переходе на следующую передачу.

передача

скорость, км/час

1

0-20

2

20-40

3

40-60

4

60-80

5

> 80

Переход на повышенную передачу:

  • довести количество оборотов до 3000;
  • отпустить педаль газа, одновременно плавно нажать на педаль сцепления;
  • включить требуемую передачу;
  • плавно отпустить педаль сцепления, одновременно плавно нажать на педаль газа.

Переход на пониженную передачу:

  • довести количество оборотов до 2000;
  • отпустить педаль газа, одновременно плавно нажать на педаль сцепления;
  • включить требуемую передачу;
  • плавно отпустить педаль сцепления, одновременно плавно нажать на педаль газа если планируется продолжать движение на более низкой скорости или на педаль тормоза, если планируется торможение.

Механические коробки передач МКПП

Механическая коробка передач представлена в виде многоступенчатого цилиндрического редуктора. Классический вариант – 4-х ступенчатая коробка. Современные легковые автомобили разделяются на виды, в зависимости от количества ступеней: они часто оборудуются 5- и даже 6-ступенчатыми коробками передач.

Что означает понятие ступенчатой системы переключения передач? Момент вращения передается от двигателя внутреннего сгорания на ходовую часть автомобиля не напрямую, а через зубчатые зацепления различных пар шестерен. При этом величина момента вращения претерпевает изменения, в соответствии с соотношением числа зубьев на ведущем и ведомом колесах (передаточное отношение). Как правило, ведущее колесо имеет меньший диаметр, чем ведомое, поэтому вращающий момент уменьшается, пропорционально заданному передаточному числу.

Зубчатые зацепления шестерен переднего и заднего хода отличаются по форме. Для передних передач разработаны косозубые шестерни оригинальных очертаний. Такая форма зуба дает возможность передавать мощность постепенно без громких скрежещущих звуков. При включении задней передачи в зацепление входят колеса с прямыми зубьями. КПД зубьев прямой конфигурации заметно увеличен. При этом передается больший момент вращения, но одновременно появляются такие негативные явления, как шумовые эффекты.

Виды трансмиссий. Конструктивно, механические КПП разделяются на:

  1. 2-вальные.
  2. 3-вальные

Двух-вальные виды КПП предназначены для машин, оснащенных ведущим передним приводом. Трех-вальные устанавливаются на автомобилях повышенной мощности (спецтехника, грузовики, тягачи, вездеходы).

Среди представленных видов коробок различают еще такие КПП автомобилей, как секвентальные, где переход на следующую передачу производится в строгой последовательности.

В механической коробке передач скорости переключаются ручным способом при помощи специального рычага в салоне автомобиля.

Длинная первая передача

Для спортивных машин, в отличие от обычных, первая передача делается «длинной», чтобы обеспечить лучшую динамику старта. Установка длинной первой передачи и сближение передаточных чисел способствует скоростному старту с места. В обычных машинах первая передача, наоборот, короткая – с ней легче трогаться с места и ехать в тяжелых дорожных условиях – если полотно покрыто снегом или жидкой грязью, на склоне и т.д. Тем, кто планирует пользоваться тюнингованным в спортивном стиле авто в повседневной жизни, неизбежно приходится выбирать между возможностью скоростного старта и устойчивостью на дороге.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
