Какие топливные фильтры устанавливаются на автомобили КАМАЗ
Водители грузовиков КАМАЗ отлично понимают, что топливная система двигателя — это одна из главных систем автомобиля. Чтобы машина стабильно работала и выполняла своё предназначение (основной спектр использования КАМАЗов — коммерция), топливная система всегда должна находиться в работоспособном состоянии.
Фильтрующие элементы на КАМАЗах можно считать основными деталями двигателя внутреннего сгорания. При низком качестве дизельного топлива они призваны обеспечивать качественную очистку горючего перед подачей его в мотор. В том случае, если фильтр выработал свой ресурс, мотор начнёт засоряться различными примесями и осадками, что неизменно снизит его ресурс.
фильтр грубой очистки топлива (ФГО);
фильтр тонкой очистки (ФТО).
Имея несколько различное устройство, они призваны выполнять первичную и вторичную очистку дизельного топлива от грязи и примесей.
Фильтр грубой очистки
ФГО предназначен для грубой (то есть первичной) очистки поступаемого из бензобака топлива. Он состоит из нескольких основных элементов:
«стакан» — внутренний корпус;
сеточка для задержания крупных зёрен примесей;
Работа ФГО максимально проста. Топливный насос начинает перекачивать топливо из бака к двигателю. Первым узлом, который встречается топливу на пути к мотору, как раз и является фильтр грубой очистки. Через подводящий патрубок топливо попадает сначала на распределитель, а через него — в стакан. Если залито горючее низкого качества, то крупные примеси сразу же оседают на нижнюю часть стакана. Более мелкие зёрна осадков задерживаются на сеточке, которая расположена в верхней части устройства. Таким образом и совершается первичная (грубая) очистка горючего от основного количества загрязнений. Далее топливо перегоняется ближе к мотору, проходя предварительно тонкую очистку.
Крупная перфорация позволяет задерживать только объёмные части мусора в солярке
Фильтр тонкой очистки
Этот узел призван устранить из топлива все мельчайшие остатки примесей и загрязнений, которые в нём остались после первичной очистки. Чтобы сделать этот процесс максимально качественным, на КАМАЗах Евро-3 и 4 устанавливают фильтрующие элементы следующего строения:
пробка для слива;
«стакан» — внутренний корпус;
крышка в верхней части устройства;
Топливо прогоняется по стакану, поступая на чувствительные мембраны фильтра. На этих мембранах оседает практически всё количество мельчайших осадочных примесей. После ФТО топливо поступает в двигатель.
Изделие имеет уменьшенные размеры и внутреннюю перфорацию меньшего диаметра
Где расположены фильтрующие элементы на КАМАЗе
ФГО монтируется на топливной магистрали с левой стороны кузова. Это обусловлено тем, что и бак располагается с этой же стороны. В силу того, что фильтр грубой очистки — это первый узел на пути следования топлива из бака к двигателю, такое расположение вполне оправданно конструктивно.
ФГО монтируется над бензобаком сразу же за кабиной
Фильтр тонкой очистки размещается на КАМАЗе непосредственно у двигателя, с правой задней его части. Сразу же после очистки топливо попадает в цилиндры мотора и используется для создания топливовоздушной смеси.
ФТО нужно искать непосредственно рядом с двигателем
Заливка масла в воздушный фильтр мотоблока
В большинстве случаев заливать масляный раствор в фильтр не требуется, достаточно в нем немного смочить губку. Но в отдельных моделях воздушный фильтр на самом деле находится в масле, что требует его заливки в ванночку до отмеченного в ней уровня.
Изготовители сельскохозяйственного оборудования часто пользуются унифицированными деталями и узлами, которые были произведены другими предприятиями. Именно последними определяются характеристики и параметры работы отдельных элементов. Данное правило распространяется и на воздухоочистители.
В инструкции к агрегату будут подробно расписаны требования к отметке масляного уровня на устройстве, особенно если аппаратура в нем нуждается. Но часто отдельные изготовители, особенно китайские, упускают данную деталь в аннотациях к мотоблокам и мотокультиваторам. На корпусе агрегата указана одна информация, а в инструкции важные детали не упоминаются.
Как определить необходимость использования масла в оборудовании:
- необходимо осмотреть корпус средства воздушной фильтрации;
- если элемент нуждается в масляном растворе, то на оборудовании будет проставлена граница заливки;
- при металлическом корпусе поиск отметок проводится внутри — там будет располагаться соответствующая ванночка с четко очерченной границей.
Для сельскохозяйственной техники, как и для обычного транспортного средства, нужно использовать аналогичную марку моторного масла, что находится в картере силового агрегата культиватора. Обычно для подобного оборудования подходят автомобильные виды, предназначенные для четырехтактного мотора.

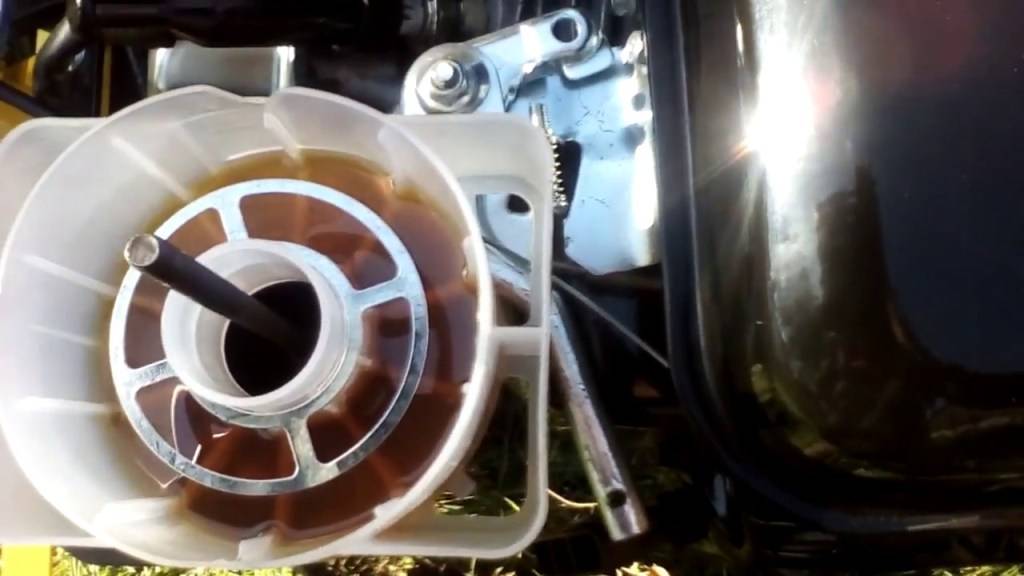

Масло в воздухоочистителе
Назначение и место регулятора давления пневмосистемы
На отечественных и зарубежных грузовых автомобилях широко используется пневматическая тормозная система, которая также снабжает сжатым воздухом и ряд других узлов и агрегатов — систему управления самосвальной платформой, сцепление, звуковой сигнал и т.д. Все эти компоненты построены таким образом, что нормально работают они только в определенном диапазоне давлений, и если давление выйдет за пределы этого диапазона (станет больше или меньше), то их работа станет невозможной. А излишнее повышение давления и вовсе чревато поломками.
Поэтому пневматическая система грузовых автомобилей должна иметь компонент, который обеспечивал бы постоянное поддержание давления воздуха в пределах рабочего диапазона. Решает эту задачу простой по устройству и принципу работу узел — регулятор давления. Регулятор давления выполняет три функции:
- Отключает компрессор от пневматической системы в случае, если давление в ней достигает максимально допустимой величины;
- Подключает компрессор к пневматической системе в случае, если давление в ней падает ниже минимально допустимой величины;
- Защищает пневматическую систему от чрезмерного роста давления в случае, если по тем или иным причинам компрессор не был отключен при достижении максимально допустимого давления (производит аварийный сброс давления).
Регулятор давления УАЗ тормозов (весь модельный ряд) FENOX
В большинстве отечественных грузовых автомобилей и автобусов диапазон давлений следующий:
- Минимальное рабочее давление, при котором происходит подключение компрессора к пневмосистеме — 600-650 кПа (6-6,5 атмосфер);
- Максимальное рабочее давление, при котором происходит отключение компрессора от пневмосистемы — 730-800 кПа (7,3-8 атмосфер);
- Максимально допустимое давление, при котором производится сброс давления — 1000-1300 кПа (10-13 атмосфер).
Регулятор давления — важная деталь пневматической системы любого грузовика, регулятор в принципе делает возможной работу пневматики и защищает ее от поломок, но при этом имеет довольно простую конструкцию и принцип работы.
Система смазки на КамАЗе
Система смазки двигателя КамАЗ 740 классов Евро-2, -3 и -4 – это целый комплекс оборудования для сохранения и доставки масла к элементам силового агрегата, очистки и охлаждения смазки:
- Поддон картера мотора: емкость корытообразной формы, разделенная изнутри на две части. В глубокой части поддона предусмотрен маслозаборник. Чтобы масло доставлялось в маслозаборник без перебоев, поддон оснащен перегородкой. Поддон охлаждает масло благодаря контакту со стенками и теплообмену последних с окружающей средой. Поддоны новых двигателей оснащены одним сливным отверстием, старых – двумя.
- Маслозаборник: эта деталь расположена в глубокой части поддона и используется для доставки масла в другие узлы силового агрегата. Маслозаборник оснащен фильтром грубой очистки и трубкой, присоединенной к маслонасосу.
- Масляный насос: оснащен фильтром тонкой очистки, обеспечивает оптимальный уровень давления для доставки масла в главную магистраль.
- Маслопроводы: по ним масло доставляется к трущимся деталям мотора – компрессору, шатунным подшипникам и др.
- Масляный радиатор: этот элемент системы отвечает за охлаждение смазочных материалов при температуре воздуха выше 0 °С. Если же окружающая температура ниже 0 °С, масляный радиатор отключается.
- Сапун: посредством вентиляции он удаляет образующиеся пары топлива и отработанные газы, предотвращая разжижение смазки.
- Контрольно-измерительное оборудование и датчики: это современная аппаратура, которая уведомляет водителя об уровне давления в системе смазки, его аварийном падении и засорении полнопоточного фильтра.
- Цeнтpoбeжный фильтр: очищает масло от посторонних компонентов. Под давлением ротор приводит масло в движение; после очистки оно пocтyпaeт в paдиaтop или, чepeз cливнoй клaпaн, в масляный поддон.
В современных двигателях КамАЗ 740 используется следующий принцип устройства системы смазки: доставка масла к деталям с наиболее высокой нагрузкой осуществляется под давлением, к другим – самотеком или впрыском.
Правильно подобранное масло необходимой вязкости и высокого качества продлит срок эксплуатации комплектующих двигателя КамАЗ и стабилизирует его температуру при перегрузках.
Принцип работы
В основу работы влагоотделителя лег физический процесс конденсации. Образующаяся в воздухе лишняя жидкость постепенно оседает на холодной поверхности корпуса и стакана агрегата, температура которой не превышает точку росы.
Включающийся в работу вентилятор обеспечивает движение воздушного потока, пропуская его через 2 теплообменных механизма. Они расположены на одной линии и соединены между собой последовательно. Внутри механизмов находится фреон, однако при необходимости можно заполнить их другим хладагентом.
Фреон поступает в длинную трубку небольшой толщины, где под давлением начинает охлаждаться. Впоследствии он попадает в теплообменное устройство, способствуя последующему охлаждению механизма.
Воздух в это время попадает в первый теплообменник, где отдает часть влаги, которая образует конденсат. Полученная в результате физической реакции жидкость стекает в стакан осушителя. Пока она испаряется хладагент попадает на регулятор давления, заставляя мембрану переместиться в верхнюю часть конструкции.
Слаженная работа системы приводит к открытию клапана, который отвечает за слив конденсата. В итоге накопившаяся смесь, включающая в составе воду и масла, выбрасывается в атмосферу через устройство вывода.

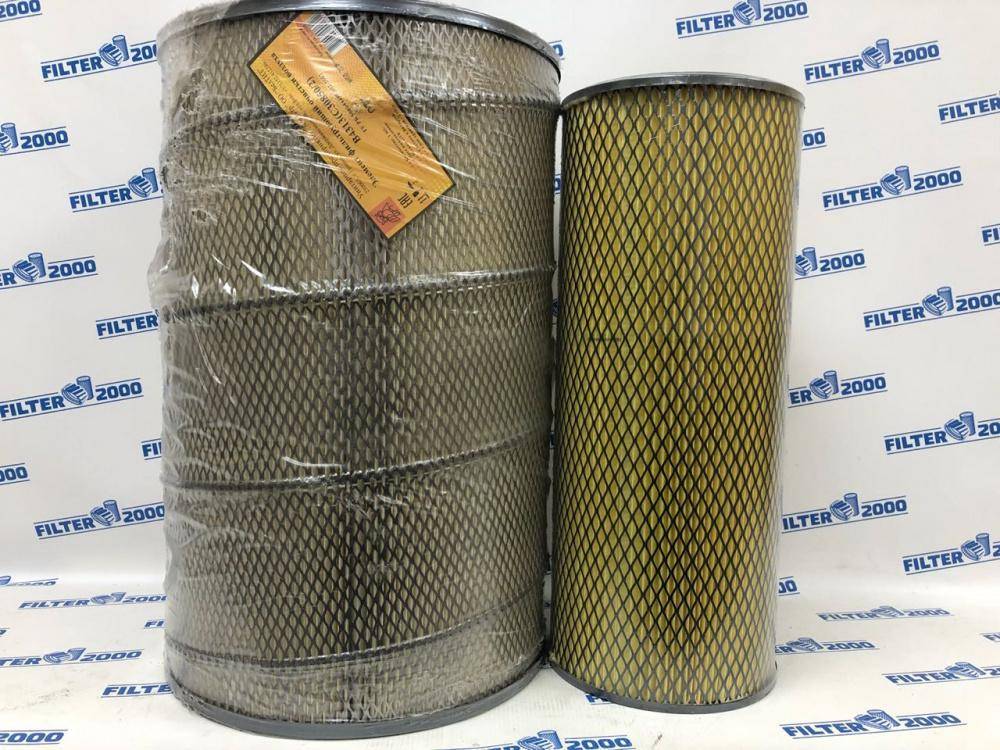

Зачем машине воздушный фильтр?
От этого маленького элемента зависит не только работоспособность вашего «железного коня», но и здоровье водителя и пассажиров. Задача такого фильтра – очистка воздуха, поступающего в цилиндры. Грязь, пыль и иные примеси наносят губительный вред двигателю, поэтому их количество следует свести к минимуму. Загрязненный фильтр приводит к снижению тяги, а чужеродные частички способствуют плохой подаче воздуха. Еще ухудшается смесеобразование.
Своевременная замена этой запчасти исключает пылевой износ силового агрегата, который может вылиться в круглую копеечку. В среднем двигатель перерабатывает от 12 до 15 кубов воздуха и это всего за 100 км пробега. Если пыль, песчинки и более крупные частички будут попадать в мотор и оседать на его деталях, то в очень скором времени все трущиеся элементы износятся. В результате потребуется дорогостоящий ремонт либо полная замена движка. Но очищать воздух не единственная роль этого маленького элемента. Он еще выполняет и функции глушителя. А если речь идет о бензиновых авто, то вдобавок и регулирует температуру горючей смеси.
Пылевой износ силового агрегата

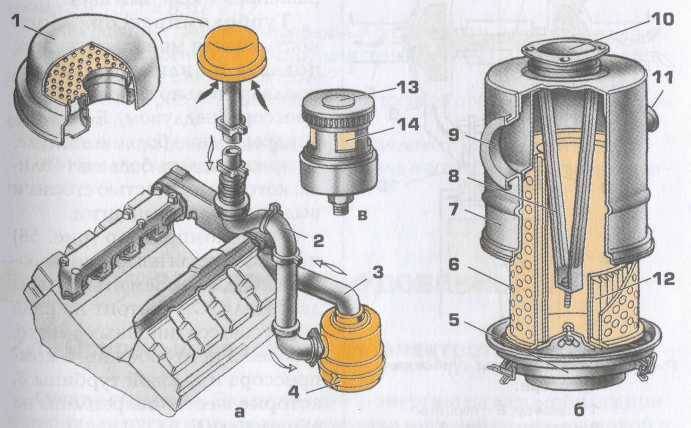

Воздушный фильтр довольно примитивен по своей конструкции. В корпусе расположен картридж из специальной бумаги, а между этими частями размещены уплотнительные кольца. Весь воздушный поток проходит через эту деталь и уже после полной очистки поступает непосредственно в двигатель.
Воздушный фильтр должен соответствовать многим требованиям. Бумага, пластик и иные материалы должны быть высококачественными и соответствовать стандартам. Разрывы бумажной, пробои и прогибы металлических частей недопустимы. Также проверяется клеевой слой, он должен быть равномерным и плотным на всей поверхности. Если воздушный элемент имеет несоответствия с чертежами либо техническими условиями, то его отбраковывают. Все фильтры проходят ОТК, после приемки в паспорте записываются соответствующие данные.
Кроме того, внимательно следует отнестись не только к покупке, но и к хранению. Не допускается оставлять очистительный элемент в помещениях, где находятся вещества и химикаты, способные вызвать коррозию металла и отрицательно воздействующих на бумагу. Температура на складе, где хранятся фильтры, должна быть не менее 5 °C. Нельзя оставлять деталь на открытых площадках и в помещениях, заливаемых дождевыми и грунтовыми водами. Кроме того, запрещается использовать элемент не по назначению либо в условиях, несоответствующих техническим требованиям.
Маневровые локомотивы
46. ВОДОМАСЛЯНЫЙ ТЕПЛООБМЕННИК
Для охлаждения дизельного масла водой вспомогательного контура предназначен водомасляный теплообменник (рис. 71). К торцам цилиндрического корпуса 9 приварены фланцы 5 для крепления двух крышек — передней 4 и задней 12. В передней крышке сделаны два отверстия для крепления труб подвода и отвода воды. Снизу к крышке 4 приварена труба со сливным краном /. Полость крышки разделена горизонтальной перегородкой 3 на две части для направления входящего и выходящего потоков воды. В верхней части корпуса сделаны два отверстия и приварены фланцы, в которые ввернуты шпильки 6 для крепления масло-подводящей и маслоотводящей труб. В нижней части корпуса предусмотрен кран 16 для слива масла. Внутри корпуса размещен трубчатый элемент, состоящий из 150 латунных трубок 8 лиаметром 16 мм, двух трубных решеток 2, // и 21 сегментообразной перегородки 15.
Рис. 71. Водомасляный теплообменник: . 16 — сливные краны; 2, 11 -■- трубные решетки; З — горизонтальним перегородка; 4. 12 — передняя и задняя • рышки; 5, 7. 10 фланцы; 6 — шпилька; Л ■■ латунная трубка; 9 — корпус; 13 — стальное кольцо; 14 — резиновое к<;.іьцо; 15 — стгментообразная перегородка
Трубки установлены в отверстиях трубных решеток, развальцованы и приварены. Переднюю трубную решетку 2 закрепляют между фланцами крышки и корпуса, для чего последние имеют специальные расточки. Уплотнение решетки с двух сторон обеспечивается паронитовыми прокладками. Задняя решетка 11 в корпусе не закрепляется и может перемещаться при температурном изменении длины трубчатого элемента. Уплотнение между фланцем 5 и крышкой 12 обеспечивается двумя резиновыми 14 и одним стальным 13 кольцами.
Для крепления теплообменника к левому наклонному листу блока цилиндров приваривают плиты, к которым при помощи шпилек крепят два кронштейна. Сверху к кронштейнам шарнирно прикрепляют хомуты из стальной ленты, заканчивающиеся стержнями с резьбой. При помощи гаек хомуты стягивают с кронштейнами.
Масло поступает в теплообменник через отверстие во фланце 7, заполняет пространство между трубками и проходит к отверстию во фланце 10, причем перегородки 15 удлиняют его путь, постоянно меняя направление движения масла. Так как масло омывает трубки 8, по которым циркулирует менее нагретая вода вспомогательного контура, то оно, отдавая часть тепла воде, охлаждается перед поступлением в коллекторы. Охлаждающая вода входит в переднюю крышку 4 через нижнее отверстие, проходит по 75 трубкам, в задней крышке меняет направление движения и возвращается по другим 75 трубкам в верхнюю полость передней крышки, откуда идет в секции холодильника.
Клапаны масляной системы | Маневровые тепловозы ЧМЭЗ, ЧМЭЗТ и ЧМЭЗЭ | Система циркуляции воды
Замена масляного фильтра КАМАЗ
Необходимые материалы, инструменты: головка на «17», тара для слива отработки (40 литров), ветошь. Перед сменой моторного масла прогреваем ДВС до рабочей температуры в 40°.
- установка машины над смотровым каналом;
- опрокид кабины водителя;
- выкручивание пробки заливной горловины;
- отвинчивание сливной пробки с поддона картера;
- стачивание отработки в тару;
- выкручивание штока корпуса фильтра грубой очистки;
- аналогичные действия с фильтром тонкой очистки;
- извлечение масляных фильтров;
- замена уплотнительных резинок;
проведение дефектовки цилиндров;
- укладка новых МФ;
- вставка цилиндров, завинчивание;
- заливка моторного масла на минеральной основе (36,8 литров);
- опускание кабины;
- запуск силового агрегата;
- проверка уровня моторного масла. Доливка по мере необходимости.
На этом процесс замены МФ своими руками завершен. Плановая профилактика через 20 тыс. км.
Доступ к МФ из-под днища транспортного средства, а также, через верх рамы при условии опрокинутой кабины. Выбирайте наиболее приемлемый для вас вариант проведения профилактики, диагностики. Проверьте состояние топливного очистителя, установите новые по мере необходимости.
Регулировки и основные неисправности регулятора давления
Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.
Большинство регуляторов давления имеют две регулировки:
- Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
- Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.
Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).
С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:
- Износ клапанов;
- Засорение каналов;
- Засорение фильтров;
- Проседание или поломка пружин;
- Поломка различных компонентов регулятора.
Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.
Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.
11 Декабря 2020 Подушка на подголовник: комфорт и здоровье автомобилиста
Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.
4 Декабря 2020 Плашкодержатель: надежный партнер плашки
Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.
27 Ноября 2020 Набор экстракторов: поврежденный болт — больше не проблема
Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.
Система питания воздухом автомобиля Камаз
Устройство и работа аппаратов питающей магистрали
Пневматический привод тормозных механизмов (рис 1) имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 3 давления, предохранитель 4 от замерзания конденсата в сжатом воздухе и конденсационный ресивер 20 составляют часть привода,
из которой очищенный сжатый воздух вод заданным давлением подается в необходимом количестве в остальные части пневмопривода и к другим потребителям сжатого воздуха. Привод разбит на автономные контуры, отделенные один от другого защитными клапанами. Каждый контур действует независимо от других.
Контур 1 привода механизмов рабочей тормозной системы переднего моста включает в себя: часть тройного защитного клапана 6; ресивер 15 объемом 20 л с краном слива конденсата и датчиком 23 падения давления в ресивере, часть двухстрелочного манометра 21; нижнюю секцию двухсекционного тормозного крана 17; клапан контрольного вывода «С»; клапан 19 ограничения давления; две тормозные камеры 20; тормозные механизмы переднего моста; трубопроводы и шланги между этими аппаратами. Кроме того, в контур входит трубопровод, соединяющий нижнюю секцию тормозного крана 17 с клапаном 27 управления тормозными системами прицепа с двухпроводным приводом.
Контур II привода механизмов рабочей тормозной системы задней тележки состоит из части тройного защитного клапана; ресиверов 13 общим объемом 40 л с кранами 16 слива конденсата и датчиком 23 падения давления в ресивере; части двухстрелочного манометра 21; верхней секции двухсекционного тормозного крана 17; клапана контрольного вывода «Д»; автоматического регулятора 26 тормозных сил с упругим элементом; четырех тормозных камер 26 тормозных механизмов. В контур входит также трубопровод, соединяющий верхнюю секцию тормозного крана 17 с клапанами 26 управления тормозными системами прицепа.
Контур III привода механизмов вспомогательной тормозной системы и других потребителей состоит из части двойного защитного клапана 5; пневмокрана 11; двух цилиндров привода заслонок газодинамического тормозного механизма; одного пневмоцилиндра 10 привода рычага останова двигателя, пневмоэлектрического датчика, трубопроводов и шлангов между этими аппаратами. Питание воздухом привода осуществляется из конденсационного ресивера, контрольной лампы падения давления контур не имеет.
От контура IVпривода механизмов вспомогательной тормозной системы сжатый воздух поступает к дополнительным потребителям: пневмосигналу, пневмогидроусилителю сцепления, приводам агрегатов трансмиссии и др.
Особенности пневмопривода тормозных систем автомобилей моделей 5511, 53212: для улучшения влагомаслоотделения в питающей части тормозного привода автомобиля мод.
5511 отсутствуют аппаратура управления тормозными системами прицепа, разобщительные краны, соединительные головки.
Принцип действия влагоотделителя без РДВ
Для начала стоит отметить, что из компрессора в систему поступает очень горячий воздух. Чтобы добиться образования конденсата, необходимо эту температуру понизить.
Для понижения температуры в системе предусмотрен радиатор. Внутри этого устройства воздух постепенно охлаждается, за счет чего образуется влага. Принцип работы подразумевает задействование термодинамических процессов физики.
После охлаждения воздух попадает во влагоотделитель, где его встречают диски направляющего аппарата. В результате ударения воздуха о диски выделяется влага и масло, которые постепенно стекают вниз. Воздух, очищенный от лишних примесей, идет дальше, достигая пневматической системы.
В процессе движения транспортного средства и работы радиатора на дне корпуса устройства скапливается смесь из масла и воды, которую требуется удалить. Осуществляется процесс посредством открытия специального клапана сброса.
Примечательно, что устройства с радиатором дополнительно оборудую предохранительным клапаном. Он обеспечивает работу агрегата даже в том случае, если конденсат в радиаторе начнет застывать. Открытый предохранительный клапан приведет к его размораживанию и выводу из системы.
Топливные фильтры “
Эти детали предназначены для очистки горючего от посторонних примесей и воды. В автомобилях Камского автозавода имеется два топливных фильтра: грубой (предварительной) и тонкой очистки.
Принцип действия и устройство топливного фильтра грубой очистки
Этот очиститель устанавливается с левой стороны машины на топливопроводе. Его задача состоит в предварительной очистке горючего перед подачей его в нагнетатель низкого давления.
Основные составляющие ФГОТ:
корпус;
стакан;
фильтрующий элемент.
При работе силового агрегата горючее по топливной магистрали через штуцер поступает в корпус фильтра, оттуда подается в фильтрующий элемент, который отделяет посторонние включения и примеси, а также воду, которая стекает в стакан. Очищенное топливо подается в подкачивающий насос по центральному отводящему штуцеру.
Принцип работы и устройство фильтра тонкой очистки топлива
Функция этой детали заключается в дополнительном очищении топлива после его прохождения через ФГОТ.
ФТОТ имеет цилиндрическую форму. В его состав входят нижеперечисленные элементы:
сливная пробка;
металлическая корпусная часть;
стержень;
резиновые уплотнения;
фильтрующий элемент очистки топлива;
крышки;
клапан на головке.
Работа ТФ тонкой очистки происходит следующим образом. Горючее от топливного нагнетателя через штуцер подается внутрь корпуса. Проходя в стакан через бумажные поры фильтрующего элемента, оно очищается, идет в центральный стержень, а затем поступает по отводящему трубопроводу в насос высокого давления. ФТОТ состоит из двух частей, работающих параллельно.
Замена топливных фильтров на автомобиле производства Камского автозавода
Периодичность замены топливных очистителей зависит от типа двигателя и оговаривается в эксплуатационной документации каждого автомобиля. На машинах, оборудованных силовыми агрегатами типа «Евро» эти детали следует менять каждые 25-40 тыс. км, в зависимости от их состояния.
Как производится замена топливных очистителей на автомобиле производства Камского автозавода, показано в этом видео: https://www.youtube.com/watch?v=khspXQT08gA
Меняем фильтры на КАМАЗе своими руками
Устройство любого топливного фильтра рассчитано на несколько лет эксплуатации (разные производители указывают различные сроки службы). Однако при использовании низкокачественного топлива фильтрующие элементы могут довольно быстро загрязниться до критической отметки.
Фильтры могут загрязняться по самым разным причинам:
Если мембраны фильтра полностью покрыты тёмными осадками, рекомендуется немедленно приступать к замене элемента
Когда нужно менять фильтры грубой и тонкой очистки
Любой водитель КАМАЗа может самостоятельно определить, когда необходимо менять тот или иной фильтр. Достаточно просто внимательно следить за «поведением» грузовика во время движения.
Симптоматика забитого и неисправного фильтра сводится к следующим показателям:
Любые перебои в работе мотора могут свидетельствовать о неисправности топливных фильтров
Как заменить фильтр грубой очистки на КАМАЗе
Эта процедура обычно не вызывает каких-либо трудностей, так как местоположение фильтра удобно для его демонтажа и монтажа.
Перед работой рекомендуется сразу приготовить рожковый ключ на 12 и смазку WD-40, которая поможет открутить приржавевшие болты и винты.
Порядок замены сводится к следующим действиям:
Замена фильтра тонкой очистки
Эта процедура занимает несколько больше времени, чем предыдущая. Однако особых сложностей замена фильтра тонкой очистки тоже не должна вызвать:
