Замена крана отопителя на ВАЗ 2115 – все очень просто!

Какие краны бывают

В магазине вам предложат три варианта кранов:

Заводские. Этот вариант самый дешёвый. Именно такие краны ставят на заводах. Основной компонент — резиновая мембрана. Особенность эксплуатации: часто «прикипает».

Шаровые. Этот вариант стоит дороже, но работает лучше. Закисление возможно, но шаровый кран более надёжен, чем стандартный. Основной элемент — это шарик с дырками.

Кран шаровый может иметь усиленную конструкцию

Кран из керамопластин. Такой стоит на порядок дороже заводского, но считается самым лучшим. Корпус его изготавливается из металла или пластика, а механика основана на паре керамических пластин.

Керамический кран дороже, но при этом надежнее аналогичных деталей других видов

Выбирая кран, покупатель должен учитывать, что третий вариант имеет меньшую пропускную способность, чем второй, а следовательно, греть печка станет слабее.

Инструмент

Вам понадобятся следующие инструменты:

наборы гаечных ключей (№10 и 13 обязательно);
пассатижи;
ёмкость от 4 литров;
охлаждающая жидкость на тот же объём;
отвёртки — крестовая и плоская;
тряпки для протирки.

Инструменты, необходимые для замены — галерея

Для замены краника печки пригодятся ключи №10 и 13 При помощи отвёртки снимаются хомутки патрубков Понадобится ОЖ объёмом 4 литра Пассатижи нужны для регулировки краника печки Плоская отвёртка понадобится для демонтажа хомутков

Как снять старый кран

Открутите боковую часть центральной консоли (со стороны пассажира).

На первом этапе нужно удалить боковую часть центральной консоли авто

Положите под краник заранее подготовленную ветошь на случай проливания тосола. Поднимите капот и отвинтите хомутки на шлангах у печки. Стрелки указывают на хомутки, которые нужно ослабить Затем снимите патрубки с крана и дайте стечь охлаждающей жидкости. Крестовой отвёрткой в салоне отвинтите хомутки патрубков радиатора и выньте их.

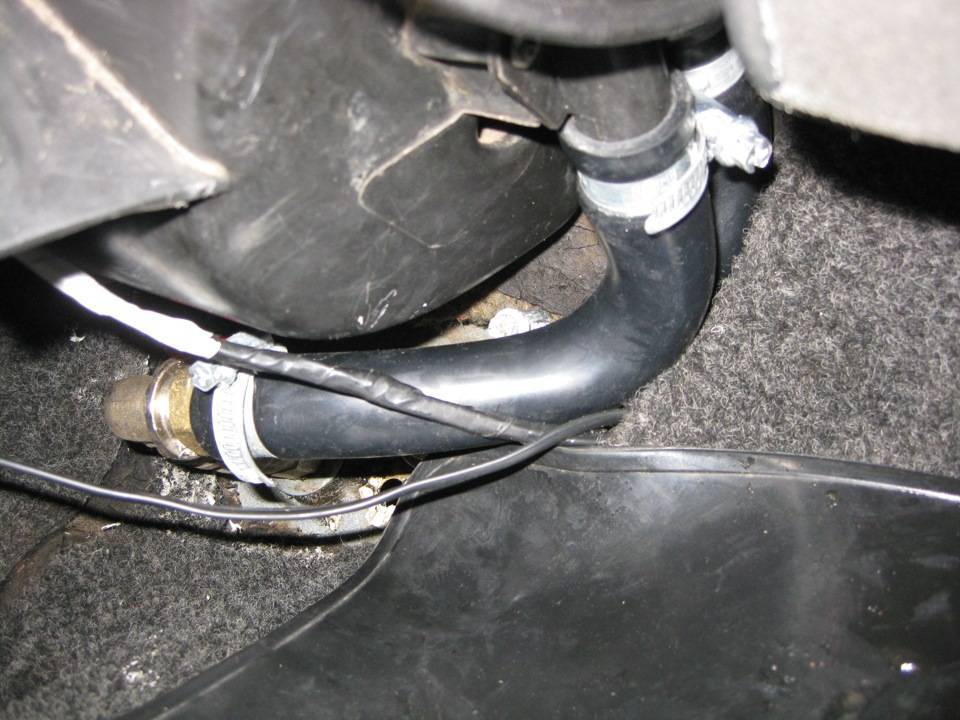

Хомутки патрубков откручиваются крестовой отвёрткой

Сняв скобу тяги рычага краника, выведите её из отверстия — для этого воспользуйтесь пассатижами. Вывинтите к щитку расположенные под капотом крепления отопителя (2 штуки).

Чтобы освободить краник, нужно открутить гайки, на которые указывают стрелки

Снимите краник и вытяните его на себя.

Поставив кран на место, закрепите его двумя гайками (в моторном отсеке).
Открыв краник полностью, наденьте скобу.
Установите патрубки.
Долейте тосол.
Заведите двигатель и дайте ему прогреться.
Подтяните хомутки краника, затем включите печку.

Какой кран отопителя можно приобрести для монтажа на ВАЗ 2115?

Торговые точки, где продаются запасные части для легковых транспортных средств, предлагают автомобилистам три различных вида такого устройства:

Обычный. По мнению профессионалов приобретать стандартный переключатель нет смысла из-за того, что он легко поддается окислению и очень быстро выходит из строя. Обычный кран отечественного производства выполнен в виде мембраны из резины, один вид которой буквально «кричит» о ее ненадежности.
Шаровый. Более «продвинутый» вариант в виде шарика небольшого размера с отверстиями. Он эксплуатируется обычно немного дольше, но все равно сравнительно быстро выходит из строя, так как окисляется достаточно быстро.
Керамический. Такой кран на ВАЗ 2115, пожалуй, самый современный и по-настоящему надежный. В его пластиковом корпусе расположены две керамические пластинки, которые и выполняют функцию запорного компонента.

Стоит отметить, что керамический переключатель при всех его достоинствах трудно назвать безупречным элементом. Он не обеспечивает высокого уровня теплоотдачи, имея малую пропускную способность. С этой точки зрения лучше приобретать шаровой кран.

Процедура замены крана отопителя на Lada Samara 2115

Данную операцию удобнее всего выполнять на эстакаде либо смотровой яме. Снимать патрубки и непосредственно интересующий нас переключатель на машине, которую не поставили на яму, поверьте, очень и очень сложно. Сам ремонт (снятие вышедшей из строя детали и установка новой запасной части) крана выполняется следующим образом:

На блоке двигателя автомобиля следует отвинтить пробку, чтобы осуществить слив жидкости для охлаждения (конечно же, охлаждающий состав необходимо сливать не на землю, а в подготовленную емкость, ведь после того, как замена крана будет завершена, жидкость заливается обратно).
Крепежные болты отмачивают (операцию нужно проводить обязательно) и зачищают их резьбу при помощи щетки из металла. Если не выполнить эту рекомендацию, демонтаж переключателя усложняется в разы, так как процесс становится более трудоемким (шляпки крепежа проворачиваются в корпусе из пластмассы, создавая массу проблем).
Осуществляется снятие патрубков, а в салоне – накладки с правой стороны. Данную операцию можно производить в то время, пока болты и гайки «откисают».

После этого с патрубков откручиваются хомуты и гайки, которые к тому моменту уже легко демонтируются, вытягиваем на себя в салоне ТС нужный нам кран, демонтируем фиксатор. На последнем этапе демонтажа отсоединяем трос.

Теперь можно установить новый переключатель (обязательно прокладывайте между ним и салоном машины резиновые уплотняющие кольца) и в обратной последовательности произвести сборку узла. Профи, кстати, советуют активно применять герметизирующие составы, когда выполняется замена краника.

Замена и ремонт радиатора отопителя

Буквально несколько слов хочется сказать о том, как выполнять демонтаж радиатора печки на ВАЗ 2115. Такая процедура может понадобиться, когда планируется его ремонт. Последовательность действий в данном случае такова:

снимается рулевая колонка и панель приборов;
аккумуляторная батарея откидывается от массы;
производится демонтаж бардачка, центральной стойки, блока (электронного) управления, канала воздуховода, корпуса отопителя и испарителя кондиционера.

Только после всех этих операций можно извлечь радиатор из корпуса, а затем выполнять его ремонт либо замену на новый. Думается, далеко не каждый автолюбитель решится самостоятельно осуществлять этот процесс, ввиду его объективной сложности. Поэтому можно обратиться на ближайшую СТО.

Михаил
Распечатать

Как самостоятельно поменять кран отопителя на ВАЗ 2107

Среди автолюбителей бытует мнение, что замена крана отопителя ВАЗ 2107 производится при его протекании. Это не совсем так. В большинстве случаев его приходится поменять в связи с его заклиниванием, причиной которого являются откладывающиеся внутри загрязнения. И обнаруживается этот неприятный факт при попытке открыть или закрыть его при смене температуры окружающей среды – весной или осенью. Конечно, бывают случаи, когда кран начинает течь, и на коврике под ногами пассажира находится мокрое пятно, образовавшееся от вытекшей охлаждающей жидкости.

В обоих случаях решение только одно – немедленная замена крана отопителя. Для этого необходимо приобрести новый кран (лучше керамический), запасные резиновые прокладки под кран и патрубок и хомут диаметром до 23 мм, если вы его еще не установили взамен заводского. Некоторые владельцы автомобилей ВАЗ устанавливают вместо стандартного заводского крана отопителя обычный сантехнический. Такой вариант имеет ряд преимуществ, но он не применим для автомобилей ВАЗ 2105 и 2107 из-за наличия воздуховодов, которые закрывают к нему доступ. Замена краника не требует применения специального инструмента, вам понадобятся:

Ключ на 7;
Ключ на 10;
Пассатижи;
Крестообразная отвертка.

Сразу же ответим на вопрос, чем обусловлена замена обычного краника на керамический. Практика показала, что керамический кран лучше, так как лишен всех недостатков стандартного. При этом он полностью соответствует всем требованиям, как по креплениям, так и по пропускной способности. Именно по этим причинам специалистами рекомендована замена стандартного вазовского краника отопителя на новый, имеющий керамический запорный элемент.

Работы выполняют на остывшем двигателе, чтобы избежать возможных ожогов. Сначала необходимо под капотом отсоединить подающий патрубок.

Далее, в салоне снимаем вещевую полку и корпус бардачка, под которыми находится краник отопителя. В автомобилях ВАЗ 2105 и 2107, для получения доступа к крану необходимо снять правый воздуховод, тогда как в остальных классических моделях воздуховод отсутствует.

Снимать воздуховод на ВАЗ 2107 необходимо особенно аккуратно, так как кроме гайки крепления, которая легко откручивается ключом на 10, он плотно держится на защелках. Следует аккуратно снять воздуховод со всех защелок, не сломав их, иначе будет нарушена герметичность системы подачи воздуха, и как следствие, снижена ее эффективность. Если, несмотря на всю аккуратность, воздуховод повредился, лучше его заменить или тщательно загерметизировать при сборке. Дальше производится непосредственно замена крана отопителя:

Откручивается болт крепления кожуха троса управления и его наконечник снимается с рычага крана;

Откручивается два болта крепления крана к печке, при этом необходимо учесть два момента: Зафиксировать нижнюю гайку в пазу, чтобы она не выпала. Это можно сделать при помощи пластилина;
При снятии крана с печки, вытечет некоторое количество охлаждающей жидкости. Поэтому лучше подложить под него губку или тряпку;
Вся конструкция вынимается из корпуса;
Откручивается металлический переходник, предназначенный для одевания подающего патрубка.

Старый кран отопителя снят, можно приступать к установке нового. При этом выполняется замена старых резиновых прокладок новыми.

Работы выполняются в обратной последовательности и никаких затруднений вызвать не должны, кроме одного момента – при фиксации кожуха управляющего троса убедитесь, что движение рычага управления краном отопителя полностью открывает и закрывает его. В противном случае следует подрегулировать крепление кожуха, до достижения положительного результата. Далее необходимо надеть и затянуть хомутом подающий патрубок.

Прежде чем приступать к сборке воздуховода, необходимо убедиться в герметичности системы. Для этого нужно завести и прогреть двигатель. Таким образом, вы убедитесь в отсутствии протеканий в местах крепления крана отопителя и удалите возможные воздушные пробки в системе охлаждения. Если все нормально, и охлаждающая жидкость не протекает, можно смело устанавливать на место воздуховод, корпус бардачка и полку. В последнюю очередь проверьте уровень охлаждающей жидкости, при необходимости – долейте.

На этом замена крана печки закончена. Выполнив эту работу самостоятельно один раз, в дальнейшем вы сможете заменить краник печки без особых проблем. Следует лишь помнить об особенностях ВАЗ 2105 и 2107 на тот случай, если вам понадобиться замена крана в других автомобилях марки ВАЗ.

Самостоятельная замена крана отопителя ВАЗ-2115

Если вы будете тщательно заботиться о состоянии своего автомобиля – он обязательно ответит вам теплом и взаимностью. Но если не проводить своевременную профилактику, то, наоборот, может причинить неудобства в самый неподходящий момент.

Устройство и функционал печки

Итак, кран печки – это регулятор, с помощью которого изменяется объем потока антифриза, направляемого в радиатор. Поскольку он располагается в самой нижней части приборной панели, удобнее будет подобраться к нему с пассажирской стороны переднего ряда.

Как правило, краник печки нечасто используется автолюбителями.

В период теплой погоды, когда в активном отоплении нет необходимости, его обычно фиксируют в перекрытом положении (рычажок на панели управления переводится в крайнее левое состояние).

В этом случае тосол просто не поступает в радиатор отопления. И только перед наступлением холодов теплолюбивые автовладельцы вспоминают о кране отопителя, вновь открывая подачу тепла в салон.

Возможные проблемы

По неофициальной статистике, автовладельцы семейства ВАЗ-2115 выделяют две основные проблемы, которые могут возникнуть с краном печки.

Первая – это окисление рычажка регулятора, вызванное долгим простоем в летние периоды.

Составляющие механизма запора просто «слипаются» между собой, вынуждая вас применять грубую физическую силу в попытке устранить данную проблему, что, в свою очередь, чревато поломкой.

Замена масляного насоса ВАЗ-2115

К сожалению, кран отопителя – это цельная, неразборная деталь, которая, в случае возникновения неисправности, подлежит лишь полной замене.

Впрочем, ваши расходы будут не так уж и велики – ценовой диапазон для ВАЗ-2115 колеблется от двухсот до пятисот рублей, в зависимости от выбранной вами марки производителя и модели крана. Наиболее выносливыми считаются экземпляры с керамическим регулятором, поскольку они практически индифферентны к процессам окисления, но и теплоотдача при их использовании чуть ниже, чем у других вариантов.

Замена крана печки – демонтаж

Итак, возникла ситуация, когда менять кран отопителя все же необходимо. Как это сделать своими руками, без дополнительных расходов и поездок в сервис?

Процедура замены не потребует от вас широкого спектра навыков или особых физических усилий. Но помните, что любые работы, связанные с антифризом, должны проводиться только при холодном состоянии двигателя. Соблюдайте технику безопасности!

Несмотря на то что кран печки располагается в нижней части торпеды, можно обойтись и без снятия панели целиком. Вам достаточно будет открутить ее боковую пластину со стороны пассажирского кресла. Не забудьте подложить в салон (с рабочей стороны) ненужную ткань, чтобы избежать впитывания антифриза в обивку!

Затем удаляем антифриз из бачка и патрубков, соединяющих мотор с регулятором отопления, слив его в заранее припасенную емкость. Если вы не знаете, как именно это делается – лучше обратитесь к инструкции.

Далее нужно осуществить смазку двух креплений, для надежности почистив их щеткой со стальной щетиной и сдобрив антикором. Это делается, чтобы облегчить возможность демонтажа и устранить возможные сложности, связанные с прикипанием и окислением.

После снятия патрубков вооружаемся торцевым ключом «на десять» и перемещаемся в салон, где, наконец, откручиваем гайки крепления и демонтируем кран, слегка потянув его на себя (со стороны открытой панели). Теперь остается лишь снять пружинный фиксатор и открепить управляющий отопителем тросик.

Как заменить передний бампер ВАЗ-2115

Замена крана печки – установка

Полдела сделано! Как это часто бывает, вся дальнейшая процедура происходит в обратной последовательности. Первым делом подсоединяем трос (на уже установленном кране отопителя закрепить трос крайне сложно, так что лучше позаботиться об этом заблаговременно). И уже после крепим кран двумя болтами.

Собственно, на этом основная часть работы закончена. Остается лишь установить резиновые уплотнители между новым переключателем и салоном автомобиля, установить патрубки и обработать силиконовым герметиком места их подсоединения, а также, разумеется, не забыть вновь залить антифриз.

Замена термостата ВАЗ-2115

После того как замена завершена, заводим движок и тестируем печку. В том случае, если воздух идет холодный, вероятно наличие в радиаторе воздушной пробки, которую следует удалить. Наслаждайтесь теплом и комфортом вашего авто!

Замена крана печки ВАЗ-2115 своими руками: инструкция

Одно из важнейших достоинств автомобилей ВАЗ – это простота обслуживания и надежность. Тем не менее машины имеют ряд слабых мест, которые доставляют их владельцам немало хлопот. Одним из таковых считают кран отопителя. Названный узел на всех моделях, и 2115-я не стала исключением, довольно несовершенен и быстро выходит из строя. По счастью, замена крана печки не требует большого опыта и высоких трудозатрат. Как ее произвести – расскажем далее.

Подготовка к замене

В первую очередь приобретите новый кран. Штатное изделие, устанавливаемое на ВАЗ-2115 производителем, опытные автослесари рекомендуют не использовать. Купите керамический элемент и дополнительно комплект прокладок к нему.

Понадобятся еще:

баллончик ВД-40;
ключи на 13 миллиметров и 10;
отвертки крестовая и плоская;
ведро или тазик емкостью не менее 8 литров;
герметизирующий состав (силиконовый нейтральный).

Если тосол давно не менялся, то приобретите и его в достаточном количестве, ведь чтобы заменить кран, старый придется полностью слить из системы. И, наконец, установите ВАЗ-2115 на яму (рампу либо подъемник) – нужен доступ к ее днищу.

Порядок замены

Сначала убедитесь, что мотор авто полностью остыл, так как работать с горячей ОЖ не только сложно, но и опасно.

Если двигатель холодный, то сразу отправляйтесь под ТС с пустой емкостью. Первоначально разместите ее под радиатором. С последнего скрутите заглушку. Далее в подкапотном пространстве медленно отверните крышку распределительного бачка. Когда ОЖ вытечет, перенесите ведро под блок цилиндров – на нем также имеется сток. Его местонахождение: непосредственно за модулем зажигания.

Когда тосола в системе не останется, заверните все пробки и крышку распределительного бака и приступайте к снятию патрубков. Они удерживаются хомутиками. Чтобы ослабить болты на последних, следует использовать ВД-40 и плоскую отвертку.

Освобожденные шланги со стороны капота снимите с большой аккуратностью – в них обычно остается немного ОЖ. Слейте ее в тару.

Теперь переходите непосредственно в салон. Отверните саморезы, крепящие боковую вставку центральной консоли, со стороны пассажирского сиденья

Получив доступ к крану, отсоедините от него патрубки, также соблюдая осторожность (положите на пол тряпку на случай вытекания тосола)

На днище отверните гайки, крепящие кран, – для них необходим торцовый ключ на 10 миллиметров. После этого вернитесь в салон ВАЗ и аккуратно потяните кран печки на себя. Далее отключите тросовый привод от него, убрав предварительно пружинный зажим. Монтируя новое устройство, не забудьте установить свежие прокладки, а также и уплотнитель, располагающийся в месте соединения детали с кузовом.

Перед фиксацией крана печки к нему подключают трос, поскольку позднее делать это будет неудобно. Поставьте на место патрубки, обработав их торцы герметизирующим средством, и хорошенько затяните хомуты, но не перестарайтесь – пластмассовый корпус крана может треснуть. Аналогичным образом выполняется фиксация шлангов в моторном отсеке.

После замены залейте свежую охлаждающую жидкость, закройте капот, включите двигатель и проверьте, работает ли печка и не течет ли где-нибудь тосол.

Замена радиатора без снятия торпедо

Если верить мануалу ВАЗ-2114, то любой ремонт радиатора невозможен без снятия панели. В действительности требуется лишь частичный демонтаж панели. Набор инструментов, необходимых для этой операции:

отвёртка с крестообразным наконечником;
ключи (гаечные или торцевые) на 7/10/13;
ветошь;
тара объёмом от 5 литров для слива тосола из системы охлаждения ВАЗ-2114;
небольшая, но широкая ёмкость для слива тосола с печного радиатора;
полиэтиленовая плёнка повышенной плотности.

Инструкция, как снять печку на ВАЗ-2114:

Устанавливаем автомобиль на эстакаду либо другое место с хорошим доступом к днищу моторного отсека.
Снимаем с аккумулятора отрицательную клемму.
Снимаем защиту мотора, которая удерживается болтами на 10.
Сливаем охлаждающую жидкость, открутив болт-пробку (предварительно подставив под неё приготовленную ёмкость) ключом на 13.
Выкручиваем крышку расширительного бачка, что ускорит вытекание тосола из системы охлаждения (за счёт выравнивания парциального давления).
Дожидаемся, пока ОЖ не перестанет капать, закручиваем пробку на место.
Полностью закрываем краник печки (крайнее левое положение рычага управления).
Сдвигаем правое (пассажирское) сиденье в крайнее заднее положение, опускаем спинку до упора.
С помощью отвёртки выкручиваем саморез, находящийся в центре панели и закрытый пробкой-заглушкой.
Откручиваем последовательно 4 самореза, которыми крепится левая крышка панели (доступ – со стороны пассажирского сиденья).
Ту же операции проводим со щитком приборов.
Отвинчиваем 6 саморезов, которыми крепится пластиковый кожух к рулевой колонке (по три сверху и снизу).
Отключаем клеммы магнитолы/прикуривателя.
Аккуратно снимаем накладки на рычаги управления заслонками отопителя.
Демонтируем верхнюю часть консоли (крепится двумя саморезами);
Откручиваем два самореза, которыми крепится диагностический разъём.
Демонтируем центральную консоль панели, предварительно отсоединив все разъёмы (желательно сфотографировать их перед снятием, чтобы при обратной процедуре ничего не напутать).
Отвинчиваем два винта, которыми панель крепится к раме кузова.
Откручиваем четыре самореза (два верхних и два нижних) бокового крепления.
Вывинчиваем саморезы, которыми панель крепится к основе.
Получив доступ к ЭБУ, снимаем его, отсоединив все мешающие разъёмы.
С правой стороны появляется возможность приподнять и немного оттянуть назад панель. Делаем это, зафиксировав её в таком положении.
Получаем доступ к радиатору, расстилаем под ним плёнку и ставим широкую, но неглубокую ёмкость для слива тосола.
С помощью ключа на 7 или отвёртки снимаем хомуты, которыми удерживаются патрубки. Отворачиваем постепенно, не допуская стекания охлаждающей жидкости под большим напором.
Дожидаемся, пока из радиатора и патрубков не вытечет весь тосол.
Откручиваем винты, которые удерживают радиатор, и вынимаем его.
Устанавливаем новый радиатор и производим все операции в обратном порядке.

Как видим, повозиться придётся немало, главное – придерживаться указанной последовательности разборки и сборки.
