Как заменить моторчик печки на «Рено Логане»
Практически все модели «Логанов» оснащаются кондиционерами. Но в базовых комплектациях машина продаётся без этого устройства. Владельцу «Рено Логана» необходимо знать, в чём заключается разница между моторчиками печки для моделей с кондиционером и без него.
При подборе нового моторчика необходимо помнить о том, что на моделях с кондиционером разъём питания моторчика очень узкий, а на версиях без кондиционера — широкий. Соответственно, если вы купили не тот моторчик для своего «Логана», то при монтаже просто не сможете подключить устройство.
Если нужно добраться до моторчика печки, требуется снять или отогнуть облицовку передней панели в салоне
Подготовка инструментов
Чтобы быстро снять старый электродвигатель отопителя и установить новый, потребуются:
- отвёртка с тонким плоским лезвием;
- отвёртка с крестообразным лезвием;
- съёмник из пластика (можно заменить обычной школьной линейкой);
- ключ Torex Т20 (идёт в наборе к автомобилю).
Для демонтажа моторчика печки потребуется установить биту Т20
Убедившись, что все необходимые инструменты находятся в рабочем состоянии, можете приступать к снятию моторчика печки.
Модель с кондиционером: порядок работы
Демонтаж электродвигателя отопителя на «Логане» с кондиционером имеет свои нюансы. Подключённый кондиционер несколько осложняет работу, но вы всё равно справитесь с ней самостоятельно. Нужно действовать по приведённой ниже схеме:
- Убрать уплотнитель с двери. Удобнее всего для этого пользоваться отвёрткой с прямым и тонким лезвием.

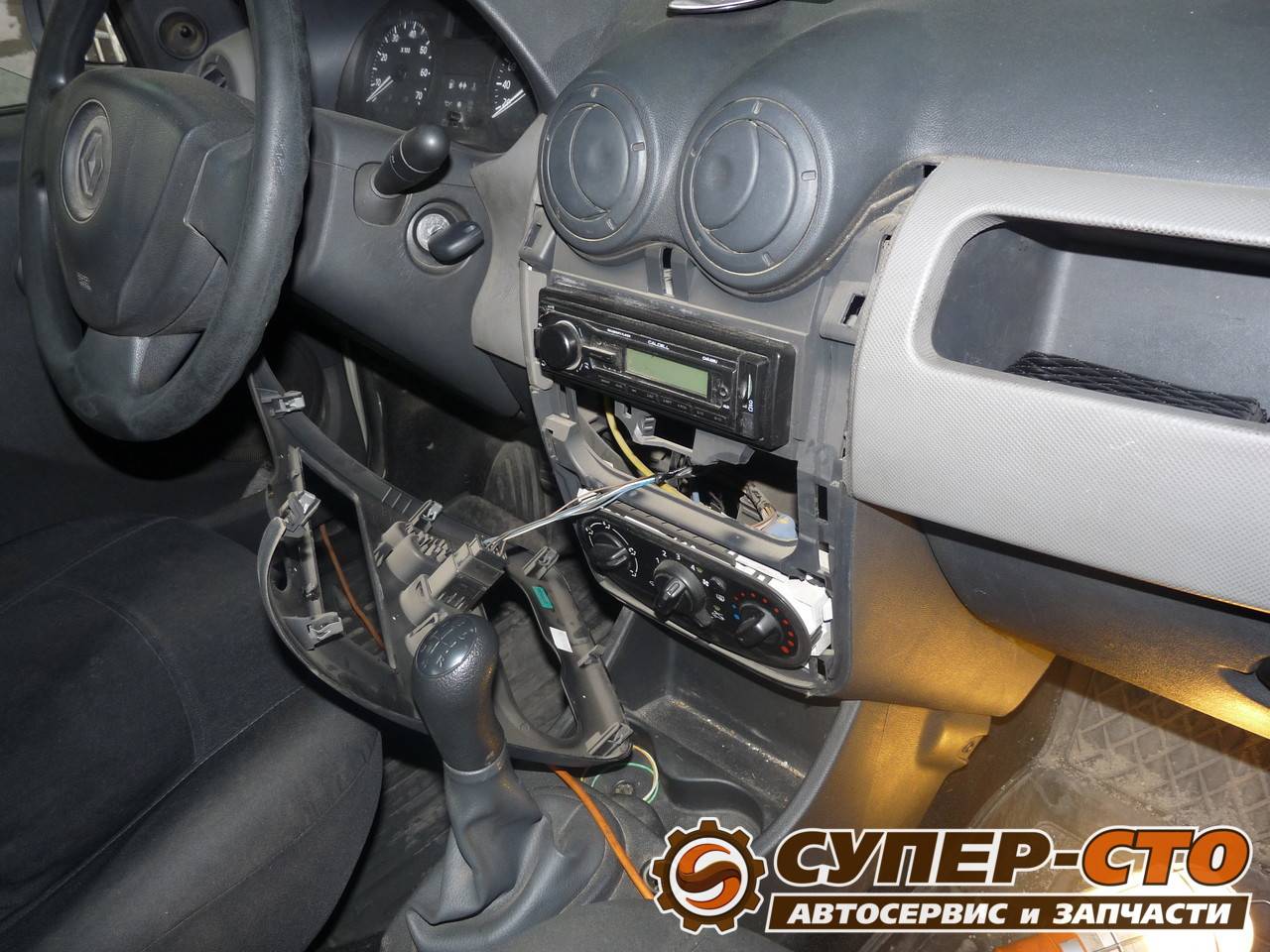

- Поддеть облицовку центральной консоли отвёрткой и снять её с фиксаторов.
- После демонтажа консоли будет виден первый винт, выкрутить его ключом Torex Т20.
- Отсоединить заглушку в правом нижнем углу бардачка.
- Выкрутить второй винт ключом Torex Т20.
- Панель полностью отсоединена от корпуса кузова — вытащить её нельзя, но можно заглянуть в образовавшуюся широкую щель.
- За панелью находится корпус моторчика печки. Он имеет круглую форму и располагается рядом с фильтром салона.
- Снять с моторчика разъём питания, провернуть корпус по часовой стрелке и вытащить его из-за панели.
Фотогалерея: порядок замены
После этого можно вставлять новый моторчик на место — все этапы монтажа совершаются в обратной последовательности.
Модель без кондиционера: ход ремонта
Извлечение моторчика печки из «Рено Логана» без кондиционера займёт меньше времени, так как не нужно снимать уплотнитель с дверной конструкции и долго работать с облицовочной панелью в салоне. Для успешной работы следует:
- Снять заглушку в правом нижнем углу бардачка.
- Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
- За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
- После чего панель следует отвести вперёд, чтобы добраться до моторчика.
- Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
- Новый моторчик печки установить на место старого и далее действовать в обратном порядке.
Фотогалерея: меняем моторчик печки на «Рено Логане» без кондиционера
Все возникающие проблемы с электродвигателями отопителя на «Рено Логане» водитель может решить самостоятельно. Независимо от года выпуска машины и комплектации можно заменить моторчик печки на новый буквально за час-полтора, если действовать строго по инструкции и использовать хорошие инструменты.
Все работы будем проводить с правой стороны автомобиля.
- Снимаем резиновый уплотнитель с правой передней двери в верхней части.
- Используя пластмассовый съёмник или линейку, аккуратно снимаем правую переднюю декоративную стойку. Она идёт от панели к потолку. Крепится на защёлках. Рекомендуется проводить ремонт в тёплом помещении или когда на улице будет достаточно комфортно. Это нужно для того, чтобы не поломать пластиковые крепления: при низких температурах пластмасса становится хрупкой.
- После снятия стойки на панели сверху появляется доступ к первому винту. Откручиваем его «звёздочкой».
- Второе место крепление передней панели находится под бардачком справа. Он закрыт пластмассовой заглушкой. Удаляем аккуратно её отвёрткой. Откручиваем второй винт ключом TORX T20. Всё. Теперь можно проводить манипуляции с панелью.
- Аккуратно оттягиваем правую сторону панели на себя. Снимаем с направляющих и в образовавшуюся щель просовываем руку и нащупываем вентилятор печки. Он имеет круглый корпус. Увидеть его не удастся, поэтому всё делаем на ощупь. Это немного трудно, но возможно.
- Снимаем вентилятор, поворачивая корпус по часовой стрелке. Отключаем фишку питания. Вынимаем из-под панели и осматриваем. Различают два вида вентилятора. Конструктивно они отличаются друг от друга незначительно: широким или узким разъёмом.
Ремонт мотора печки своими руками
Обычно выход из строя вентилятора печки обусловлен высоким износом на щётках мотора. Для того что бы провести их замену, необходимо просто отжать три защёлки, или при помощи крестовой отвертки и выкрутить 2 болта.
Отогнуть защёлки легче всего с помощью плоской отвертки.
После того как доступ открыт смотрим состояние щёток и при высоком износе проводим замену.
Месторасположение щёток отмечено маркером.
Габариты для щёток: 4 на 4 мм, и длина до 2 сантиметров. Если попадутся длиннее, то их можно обточить. После ремонта необходимо смазать все трущиеся элементы высокотемпературным маслом.
Установку отремонтированной или новой детали следует производить аналогично порядку снятия.
Каждому узлу в любом авто свойственно со временем «радовать» владельца Renault Logan своими поломками. Также неисправности не чужды практичному французскому «труженику» — Рено Логан.
Касаемо системы отопления и проветривания салона в данной модели заметим, что нельзя причислить этот узел к когорте слабых звеньев. Выход из строя одного из элементов этой системы болезненно сказывается на владельце и его пассажирах, что особенно актуально в холодный период года. И тогда требуется Замена моторчика отопителя. В любом случаем вам потребуется снятие моторчика печки.
В основе принципа функционирования отопительной системы Рено Логан присутствует аналогичная множеству других автомобилей схема. Здесь радиатор печки коммутирован в один гидравлический контур с системой охлаждения мотора. Важным компонентом узла является вентилятор.
Создавая за счет своего вращения поток, вентилятор «забирает» от радиаторной поверхности воздух и направляет его в салон через воздуховоды и дефлекторы. Температура подаваемого внутрь салона воздушного потока и его интенсивность регулируются посредством узла заслонок и переключателя скоростных режимов.
Если отсутствует факт проникновения воздуха в салон или возник характерный шум, четко различимый сквозь дефлекторы, то это свидетельствует о нарушениях в работе вентилятора автомобиля Renault Logan или его полном выходе из строя.
Некоторые владельцы утверждают, что для обеспечения ремонтных работ на данном узле потребуется демонтаж передней панели. Это верно, чему свидетельствует мануал действий, отображенный в документации от производителя. Данная процедура недешева, если обратиться к услугам сервиса, и занимает массу времени.
В реальной ситуации для мониторинга работоспособности вентилятора в машине Renault Logan потребуется открутить пару винтов. С данной манипуляцией под силу справиться обычному владельцу в бытовых условиях.
Перед демонтажем панели рациональной будет проверка салонного фильтра. Когда его пропускающий элемент забит, то, естественно, поступление воздуха в интерьер не обнаружится. Фильтрующий модуль можно обнаружить рядом с бардачком на правой области панели. Если этот компонент исправен, то наблюдаем за модулем вентилятора.
Не Работает Вентилятор Печки Рено Логан
Смена двигателя печь Renault Logan сделай сам
(видео и фото)
Чтобы чувствовать себя комфортно в автомобиле в любое время года, нужно посмотреть на исправность его системы отопления, или другими словамипечь«. Вентилятор духовки, вентилятор не работает, шум. Эта система отвечает за функцию обогрева, охлаждения и циркуляции воздуха в кабине. Диагностика стартера и причины неисправностей. Итак, если вы заметили, что ваш Renault Megane, Renault Scenic 2 или любая другая модель французского автомобиля, с которой не работает стартер. Поскольку вы еще не создали машину, которая на 100% защищена от проблем, вы должны знать, как это сделать. Сделай сам
проводить такую работу как замена моторапечь на Рено Логан.
Система обогрева
Это не означает, что система вентиляции и отопления Renault Logan является слабым местом, но такая неисправность, особенно в холодное время года, обещает неприятные последствия. Принцип работы во внутренней системе отопления существенно не отличается от устройства в других автомобилях. Но если нет работает
обогрев заднего стекла, это также может вызвать проблемы.
радиатор печь
Он подключен непосредственно к системе охлаждения, в которой циркулирует охлаждающая жидкость (охлаждающая жидкость, чтобы заменить ее здесь, чтобы выбрать охлаждающую жидкость здесь), которая нагревается до 95 ° C во время работы двигателя. Почему не работает корректор фар Renault Megan не работает. Специальные удары по горячему радиаторувентилятор, который образует сильный воздушный поток и направляет его в кабину через специальные воздуховоды. Просмотр тем. Духовка не работает. Количество и скорость нагреваемого воздуха регулируется заслонкой.
Симптомы «печь«
Вам следует подумать о будущем ремонте и замене двигателя печи, если при его работе обнаружены следующие неисправности:
- При включении был сторонний шум печь.
- Теплый воздух перестал поступать в салон.
- Скорость подачи воздуха снижалась.
- И конечно, если печь вообще не включается. (Однако в случае такой неисправности, прежде всего, проанализируйте состояние предохранителя F36, расположенного в салоне. Меган 2 не работает с электрикой Жуковского. Почему не работает корректор фар, Renault Megane 2? Что делать, если на Citroen C5 не работает вентилятор печи, отвечающий за защиту системы отопления от короткого замыкания).
Рабочий предохранитель печь, расположен на правой стороне блока.
Разборка системы отопления
Большинство владельцев Renault логан
убежден заменить моторпечь, полностью снять переднюю панель. Почему фара не работает, Renault Megane 2. Такая же ситуация описана в руководстве по ремонту и эксплуатации автомобиля. Поскольку этот процесс довольно дорогой и неудобный, многие владельцы предпочитают оставлять проблему нерешенной. Однако на самом деле, чтобы снять корпус с вентилятором отопителя, достаточно открутить только пару винтов. Вы можете справиться с подобной задачей Сделай сам.
Замена резистора вентилятора
печь
наРено Логан Замена резисторапечной вентилятор наРено Логан когдане работаетвентилятор или сгорел. Но сначала убедитесь, что фильтр салона чистый, иногда он не может попасть в салон из-за загрязнения воздуха. Фильтр установлен на правой стороне передней панели.
Если в вагоне установлен салонный фильтр, он устанавливается здесь (подчеркнут маркером).
Если фильтр чистый и его состояние не вызывает сомнений, вы можете приступить к разборке ».печь».
Инструмент для работы
Для снятия обогревателя нам понадобятся следующие инструменты:
- Прямая отвертка.
- Отвертка Филлипс.
- Пластиковый съемник (или обычная линия).
- Ключ TORX T20.
Последовательность разборки печь
- Снять уплотнитель двери.
Чтобы облегчить снятие уплотнения, вы должны сначала снять его.
Пластиковая крышка крепится с помощью металлических защелок к корпусу.
Открутите этот болт с помощью TORX T20.
При снятии крышки будьте осторожны, чтобы не сломать защелки.
Избегайте резких движений, когда вытягиваете панель от тела.
Корпус вентилятора очень сложно пропустить.
Существует два типа конструкции вентилятора, хотя различия между ними минимальны.
Первый вариант печь
широкий электрический контактный разъем.
Во втором варианте он узкий.
Лада Largus 2013, двигатель бензиновый 1.6 л., 84 л. с., передний привод, механическая коробка передач — своими руками
Лада Ларгус, 2015
Комментарии 21
Хорошо показал как моторчик снимать.
На логане 2007 года 185т откатал, продал знакомцу, пробег сейчас за 200, с печкой проблем за 13 лет не было. На Ларгусе, смотрю, это нередкое явление, хотя и пробеги, и возраст небольшой
Есть такое. Локализация производства называется.
На моем ларгусе видимо крыльчатка не отбалансирована. Вибрирует собака.
Гадость ещё та. Тоже такое было. Кикоз как на нервную систему прижимает)
На моем ларгусе видимо крыльчатка не отбалансирована. Вибрирует собака.
это от грязи может быть, себе каждый год снимаю и чищу иначе вибрировать начинает на 2-3 скорости
Так фильтр вроде стоит. Как это сделать?
фильтр после. ослабляешь панель снимай мотор чисть
Так фильтр вроде стоит. Как это сделать?
есть видосы на ютьюбе. дел на час
Серёга спасибо за наглядность! Самое то для самостоятельного ремонта. Кстати а старые моторчики отказали из-за щеток или сгорели обмотки?
Да хрен его знает, что с ними случается (((( Первый симптом-это внезапная его остановка. Стукнешь по панели и он включается. Потом он начинает скрипеть и в итоге стучать приходится чаще и сильнее))) в феврале 2019 купил бу. Сказали, что оригинал лучше нового Китая. Хрень собачья ((( Сегодня поменял за пол часа на улице. Есть видосы, где некоторые кадры не смогли поменять таким методом и снимали торпедо. ЗАЯВЛЯЮ, ЧТО У НИХ РУКИ КРИВЫЕ. Всё спокойно меняется за пол часа на легке.
Гдет здесь писали, на моторчике меняли щётки. Ставили от гены ваз2101-06. Немного напильником пару граней до размера довести и мотор как новый. Правда смазки надо немного закинуть в подшипники. Проверено .
Не, нах не нуно)))) Пусть покоится с миром в гараже. Будет время глянуть — гляну. А сегодня на улице минус пятак и не хочется было возякаться с ним.
И это правильно. Этим надо заняться по теплу.
Система вентиляции, отопления и кондиционирования: Описание конструкции
Схема системы вентиляции, отопления и кондиционирования
: 1 — компрессор; 2 — вентилятор системы охлаждения двигателя; 3 — трубопровод низкого давления; 4 — клапан для заправки и выпуска хладагента из трубопровода низкого давления; 5 — редуктор; 6 — вентилятор отопителя; 7 — корпус отопителя; 8 — заслонка регулятора температуры; 9 — радиатор отопителя; 10 — испаритель; 11 — щиток передка; 12 — клапан для заправки и выпуска хладагента из трубопровода высокого давления; 13 — трубопровод высокого давления; 14 — ресивер; 15 — датчик давления хладагента; 16 — радиатор системы охлаждения двигателя; 17 — конденсатор
Автомобиль может быть оборудован либо системой вентиляции и отопления, либо системой вентиляции, отопления и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему вентиляции и отопления входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров.
Блок управления вентиляцией, отоплением и кондиционированием воздуха
Управление системой осуществляется поворотом рукояток, расположенных на блоке управления вентиляцией, отоплением и кондиционированием. Блок управления установлен на консоли панели приборов. Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.
Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.
При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой декоративных накладках щитка передка. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора, в зависимости от подсоединения дополнительного резистора, может вращаться с четырьмя различными скоростями. Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Клапаны выхода воздуха из салона (при снятом заднем бампере)
Из салона воздух выходит через отверстия, расположенные сверху в боковинах багажника и далее наружу, через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При перемещении рычага включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом. Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления вентиляцией, отоплением и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный рядом с кнопкой выключателя кондиционера.
