Меняем радиатор печки без снятия панели на Лада Калина: фотоотчет, видео, цена радиатора

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок

Это спиралевидные пластиковые пластины, которые увеличивают на 25% эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

  1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
  2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
  3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
  4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
  5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Панель управления обогревом салона

Исправная работа системы отопления в автомобиле важна круглогодично. В то же время с приближением зимы исправность отопительной системы приобретает исключительное значение. Эффективная работа печки на Калине обеспечивает комфортное пребывание в салоне автомобиля, а также обзорность для водителя.

Система отопления Лада Калина не отличается от аналогичных устройств в других автомобилях. Несмотря на надежную и простую конструкцию, которую имеет печь Калина, это устройство требует периодического обслуживания.

Назначение радиатора

Изучая, что такое радиатор, необходимо вникнуть в суть устройства двигателя автомобиля. Мотор представляет собой систему, внутри которой благодаря электрической искре происходит возгорание топливной смеси. При этом в цилиндрах наблюдается образование тепловой энергии, которая впоследствии преобразовывается в механическую движущую силу машины. Она действует в момент старта автомобиля.

Имея такое устройство, двигатель быстро нагревается. Уровень поднятия температуры требует постоянного контроля. Если нагрев превысит допустимое значение, мотор перегреется и перестанет работать. Чтобы избежать подобного исхода, применяется система охлаждения. Ее частью и является радиатор.

Это оборудование отводит тепло от жидкости системы охлаждения. В зимний период радиатор печки нагревается от тепла двигателя. Жидкость перед тем, как вернуться в систему охлаждения, воздействует на нее. Так нагревается салон. Поэтому замена радиатора печки также периодически требуется при эксплуатации автомобиля.

Как заменить радиатор: основные способы

Как мы уже упоминали выше, замена радиатора на машинах Лада Калина – это довольно сложная процедура, требующая разборки всей передней панели. Чтобы выполнить ее своими руками, вам потребуется подготовить инструменты – пассатижи, крестовидная отвертка, гаечный ключ, а также знание описанной ниже последовательности работ:

  • сливаем охлаждающую жидкость и отвинчиваем сперва саморезы, удерживающие радиатор, а затем – гайки, которыми крепится педаль газа;
  • извлекаем электронный блок управления двигателем;
  • отвинчиваем все саморезы, удерживающие торпеду. Лучше всего делать это, воспользовавшись инструкцией к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
  • снимаем панель. Здесь мы сделаем небольшое отступление и дадим полезную рекомендацию. Все крепежные элементы, которые удерживают торпеду, лучше аккуратно сложить в одном месте, запоминая их местоположение в конструкции авто. Иначе вы просто запутаетесь, потому что винтов, болтов и саморезов в модели Калина довольно много;
  • снимаем каркас уплотнителя, позволяющий добраться до радиатора и извлекаем сломанную деталь;
  • осуществляем установку нового устройства и собираем переднюю панель в обратном порядке. Следите за тем, чтобы не осталось «лишних» деталей или крепежных элементов.

Несмотря на то что мы ухитрились уложить всю процедуру всего в несколько пунктов, замена радиатора с демонтажем панели Лада Калина является более, чем сложной. Поэтому если вы совсем не имеете опыта, лучше пригласить знающего человека, способного вам помочь, либо обратиться в автосервис.

Впрочем, существует еще один способ, благодаря которому замена радиатора печки не требует разборки половины салона Лады Калина и снятия торпеды. Если вы намерены использовать именно его, предлагаем описание всех необходимых действий:

  • сперва нужно полностью слить всю охлаждающую жидкость;
  • затем снимаем педаль газа, которая крепится тремя болтами, и электроусилитель руля;
  • следующий этап – демонтаж трубок;
  • чтобы снять деталь, потребуется вырезать часть печки, используя для этой цели ножовку по металлу. Альтернативный способ – удаление патрубков или целого сегмента изделия. Идеально, если патрубки будут выполнены из пластика (в алюминиевых устройствах). Тогда на их вырезание уйдет максимум 15-20 минут;
  • добираемся до детали, снимаем ее и устанавливаем новый радиатор;
  • осуществляем пайку печки. Вырезанный участок также можно привинтить саморезами, что позволит в следующий раз значительно облегчить процедуру замены;
  • выполняем сборку в обратном порядке, заливаем новую охлаждающую жидкость и пользуемся автомобилем без всяких хлопот.

Как видите, замена радиатора печки на авто Лада Калина с использованием второго способа выполняется значительно быстрее, позволяет сэкономить массу времени и избежать длительной разборки панели управления. В то же время все работы в этом случае следует производить предельно аккуратно. Если вы намереваетесь превратить вырезанную часть печки в съемную деталь, то подбирайте не слишком длинные саморезы, так как иначе они могут повредить новый радиатор.

После того как замена будет завершена, мы настоятельно рекомендуем использовать исключительно качественные охлаждающие жидкости и устанавливать эффективные салонные фильтры. Это позволит практически полностью устранить риск загрязнения отопителя на авто Лада Калина и обеспечить безупречную работу печки.

голоса

Рейтинг статьи

Подготовка к замене отопителя

Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:

  • хороший набор отвёрток и ключей;
  • набор головок на 7,8,10,13;
  • плоскогубцы;
  • ножовка по металлу;
  • острый нож;
  • болгарка;
  • армированные шланги диаметром 20 мм;
  • ёмкость и шланг для слива ОЖ;
  • новый радиатор.

На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.

Причины выхода из строя отопителя

Практика эксплуатации Лада Калина говорит о том, что добираться до радиатора отопителя бывает нужно по таким причинам:

  1.  Если игнорировать салонный фильтр, не ставить его вообще, то радиатор довольно быстро засоряется пылью. Она постепенно накапливается в сотах радиатора, а после определенного количества грязевого нароста, радиатор перестает отдавать тепло.
  2.  Шлаки и кокс внутри радиатора отопителя. Типичная проблема, а возникает она тогда, когда владелец пользуется некачественной охлаждающей жидкостью или смешивает ее с не дистиллированной водой. В таких случаях промывка системы охлаждения помогает редко, а единственным выходом из этой ситуации становится замена радиатора печки.
  3.  Ослабление крепления калиновского радиатора печки приводит к появлению трещин в местах крепления патрубков. Решить эту проблему без демонтажа радиатора не удается.

Если все же замены радиатора не избежать, то для начала нужно выбрать хороший теплообменник, поскольку его замена будет незабываемой.

Необходимые инструменты и принадлежности

Для ремонта понадобятся:

  • набор отверток различной длины;
  • торцевые ключи;
  • набор рожковых ключей;
  • емкость для слива тосола из системы охлаждения;
  • острый нож;
  • новый радиатор.

В сервисе процедура замены стоит приличных денег, да еще не каждый мастер возьмется за работу. Дело не в квалифицированном ремонте, произвести его может любой, кто умеет держать в руках ключи. Просто процесс замены трудоемкий, требует аккуратности и терпения, многие детали демонтировать очень неудобно.

Обязательно нужно поставить «Калину» в гараж, с тем расчетом, что при отсутствии должной квалификации, ремонт может затянуться на несколько дней. Следует заранее позаботиться об освещении и, по возможности, элементарном отоплении, если на улице холодно.

Не работает печка на Ладе Калине. Причины

Любая поездка зимой — испытание для водителя. Лед и снежные заносы заставляют внимательно относиться к вождению. Человек за рулем должен чувствовать себя комфортно, чтобы не отвлекаться от дороги. Но что если за бортом -20, а вы обнаружили, что печка не греет или даже совсем отказывается работать? Ведь без нее зимой не обойтись — с заиндевевшими стеклами и дрожащими от холода руками далеко не уедешь. Выход один — искать неисправность и устранить ее, самостоятельно или с помощью специалистов. Сегодня мы расскажем, почему может не работать печка на «Ладе Калина» и как это исправить.

Почему не работает печка на Ладе Калина

Итак, почему нормально работала система отопления вдруг сломалась? Здесь может быть целый ряд причин — прямых и косвенных. Последние обусловлены неполадками в системе охлаждения или невнимательностью. Например:

  • Вы включили режим рециркуляции воздуха и забыли выключить его;
  • Или вентиляционные отверстия в багажном отсеке засорились.
  • Виновником плохой работы печи может оказаться салонный фильтр, который выработал свой ресурс и требует замены.

Прямые же причины связаны с неполадками элементов системы отопления: вышли из строя датчиком температуры или сгоревшим двигателем. Ниже мы рассмотрим основные проблемы подробнее.

Как отремонтировать печь на Калине

Начнем с системы охлаждения. Поскольку она и отопительная системы тесно связаны, многие ее проблемы влияют и на печь. Начать стоит с проверки уровня тосола. Его количество должно быть между отметками min и max на самом бачке. Если тосола слишком мало, то его следует немедленно долить.

После того, как вы добавите тосол (если это было необходимо), проследите несколько дней за его уровнем. Он уменьшается? Выходит, где происходит утечка. Для начала проверьте радиатор, а затем все другие элементы системы охлаждения. Дырявый радиатор придется запаивать или менять, утечки из-под прокладок устраняются их заменой. Также оцените, не подтекают ли патрубки и как затянуты соединительные хомуты.

Корнем всех зол может быть засорение в системе охлаждения или плохо работающий водяной насос. В обоих случаях тосол плохо циркулирует, что и вызывает неудовлетворительную работу печки.

Подложить вам свинью может и термостат заклинил. Проверить его работоспособность несложно — прогрейте двигатель до температуры срабатывания термостата и потрогайте верхний патрубок радиатора. В норме он должен быть горячим. Если это не так, термостат придется заменить.

Иногда в системе охлаждения возникают воздушные пробки. Вообще они должны исчезать самостоятельно, исходя через расширительный бачок, но в некоторых случаях этого не происходит.

Как же побороть воздух в системе? Для начала следует тщательно протянуть все хомуты.

Далее продиагностируйте крышку расширительного бачка, при необходимости замените ее (если клапан неисправен).

Осмотрите патрубки на предмет трещин и маленьких дырочек, если нужно, замените их на новые.

В некоторых случаях пропускать воздух может даже сальниках водяного насоса. Впрочем, в данном случае целесообразно потерпеть до замены ремня ГРМ, чтобы не снимать, а потом ставить кучу агрегатов по 2 раза.

Если с системой охлаждения все в порядке, проблемы нужно искать в системе отопления. Первый элемент, который стоит проверить — это датчик температуры. Он расположен за декоративной поверхностью плафона. Как нетрудно догадаться из названия, он фиксирует температуру в салоне. При этом проводится анализ полученных данных, и они сравниваются со значением, которое вы задали. Затем датчик подает команду на мотор-редуктор. Тот, в свою очередь, регулирует температуру подаваемого воздуха. Главный признак неисправности датчика — печка дует воздухом одинаковой температуры, а любые манипуляции с регулятором не приносят результата.

Если печь издает странные звуки или не работает вообще, скорее всего, возникли неполадки с ее моторчиком. Решение этой проблемы лучше доверить специалистам.

Как видите, дорогие читатели, некоторые неисправности печи легко устраняются своими руками, но есть и те, с которыми лучше отправиться на СТО. Однако перед этим неплохо будет локализовать причину неисправности. Вероятно, вы сможете справиться с ней сами, а даже если и нет, то сервисменам будет гораздо проще разобраться с поломкой, когда вы расскажете, что именно работает не так.

Разностный алгоритм на автомобиле с кондиционером

«Kalina» с кондиционером имеет два радиатора отопителя и отличается от моделей без регулятора температуры климат-контроля в кабине. Есть два радиатора, потому что через один из них есть фреоновый кондиционер, а по-другому. антифриз, как в автомобиле без климатической установки. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов в зависимости от его положения. Для демонтажа такой конструкции и замены необходимых элементов будет сложнее самостоятельно.

Чтобы понять, что печь стала непригодной, она не сразу получается, потому что протекающая жидкость быстро испаряется и напоминает о себе только специфический запах

При замене радиатора необходимо аккуратно складывать детали, которые необходимо снять, не отклоняться от инструкции и соблюдать меры предосторожности

Начнём с того, что машина у меня с кондиционером, и я жуть, как не люблю “колхоз”. Поэтому я искал в интернете способы, как заменить радиатор печки, не стравливая хладагент и не выпиливая корпус печки, но полного описания так и не нашел.

И знаете что? Выход есть! Но для этого придётся повозиться. Рекомендую приобрести “Руководство по ремонту Лада Калина” или скачать в интернете тут — ссылка.

Заранее выясняем, какой антифриз в машине (в моей — Sintec G12, 10л. — примерно 1000руб.). В СОД нужно 7,84л. Покупаем радиатор печки (ДААЗ, примерно 1000руб.).

Приступаем. Ничего сложного, нужно всего лишь сделать несколько пунктов :

1. Включаем зажигание — стеклоочистители вверх — отключаем зажигание. “Дворники” останавливаются в верхнем положении.2. Снимаем правое жабо, кожух, вытаскиваем салонный фильтр, выворачиваем четыре винта крепления приемного корпуса фильтра.3. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.4. Снимаем защиту двигателя (нужна яма).4. Сливаем охлаждающую жидкость из радиатора отопителя.5. Сливаем охлаждающую жидкость из радиатора охлаждения.6. Откручиваем крепление кронштейна радиатора отопителя под капотом. Люди потом шпильку на этом кронштейне укорачивают.7. Снимаем передние сиденья.8. Снимаем облицовку ручника и тоннеля пола.9. Снимаем приборку и “бороду”.10. Снимаем кожух рулевой колонки.11. Снимаем подрулевые переключатели. Рекомендую отметить маркером положение переключателей на валу руля перед их снятием.12. Снимаем облицовки передних стоек кузова.13. Снимаем облицовку панели приборов.14. Снимаем боковые дефлекторы.15. Снимаем панель (торпедо).16. Снимаем педаль газа.17. Снимаем все пластмассовые воздуховоды печки.18. Располовиниваем по горизонтали корпус вентилятора печки и осушителя. Корпус печки и осушителя соединяется спец скобами, по-моему, по 5 штук на каждом корпусе. Это даёт нам свободный ход центрального корпуса печки (на фотографии). Такие трудности только из-за осушителя кондиционера внутри своего корпуса. Это он не дает двигать всю панель в сборе.

19. Откручиваем по бокам крепёж усилителя панели приборов (балку).20. Откручиваем крепёж рулевой колонки и опускаем ее на пол. В моём случае опустить рулевую колонку на пол мешал не отсоединяющийся провод от сигналки, пришлось придерживать рулевую колонку помощнику.21. Отодвигаем усилитель панели приборов (балку), крутим-вертим центральный корпус печки.21. Вытаскиваем радиатор печки.22. Заменяем радиатор отопителя и собираем всё в обратном порядке.

Лайфхак: Каждый саморез и болт от пластмассовых деталей я приклеивал к месту его откручивания или рядом малярным бумажным скотчем. Тогда он не потеряется и будет понятно, где его законное место.

Пошаговая замена радиатора печки

1. Сливаем охлаждающую жидкость.

2. Демонтируем воздушный фильтр вместе с гофрой.

3. Снимаем аккумулятор и площадку под аккумулятор.

4. Снимаем металлическую защиту и ставим как показано на фото ниже. Крепиться она на двух болтах.

5. Отпускаем хомуты и снимаем два ниже показанных шланга печки.

Верхний снимаем от корпуса термостата.

Нижний от патрубка.

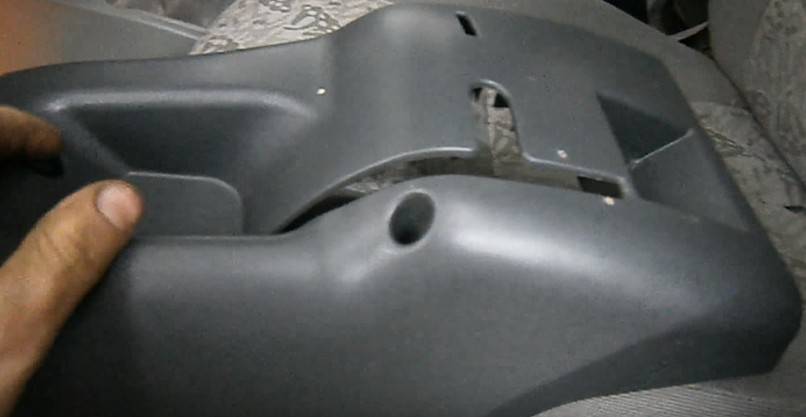

6. Далее переходим в салон и откручиваем нижний пластик рулевой колонки. Закреплен он на семи винтах.

7. Отключаем все фишки которые подходят к рулевому переключателю.

8. Отключаем фишки от замка зажигания и от электро усилителя.

9. Откручиваем болт рулевой колонки который отмечен ниже.

10. Откручиваем еще четыре болта крепления рулевой колонки в районе электро усилителя и демонтируем рулевую колонку. Расположение болтов лучше всего посмотреть в видео уроке.

На фото отмечено расположение болтов крепления рулевой колонки

11. Далее снимаем педаль газа, закреплена она на 3 болтах. Откручиваем 3 болта и не забываем отсоединить тросик газа.

На фото отмечены болты крепления

12. Откручиваем три гайки отмеченных ниже.

13. Снимаем датчик педали тормоза, отгибаем язычок и откидываем педаль вверх. Это нужно для того чтобы получить больше места для замены радиатора.

Датчик

Если непонятно, этот момент на видео уроке с 4-55.

14. Под капотом выкручиваем гайку на десять, там где выходят шланги.

15. Далее болгаркой отпиливаем защитную пластину, она нам больше не пригодиться.

И еще отпиливаем болгаркой то место где подходят шланги.

16. Больше радиатор ничего не удерживает, вынимаем его. Так же вынимаем из под капота старые шланги.

Еще перед демонтажем радиатора, нужно открутить декоративную крышку. Она на трех винтах.

17. Вот такой вид в салоне когда снят радиатор.

18. Берем новый радиатор и отпиливаем отводы как показано на фото ниже.

Не забудьте почистить пластмассовые заусеницы.

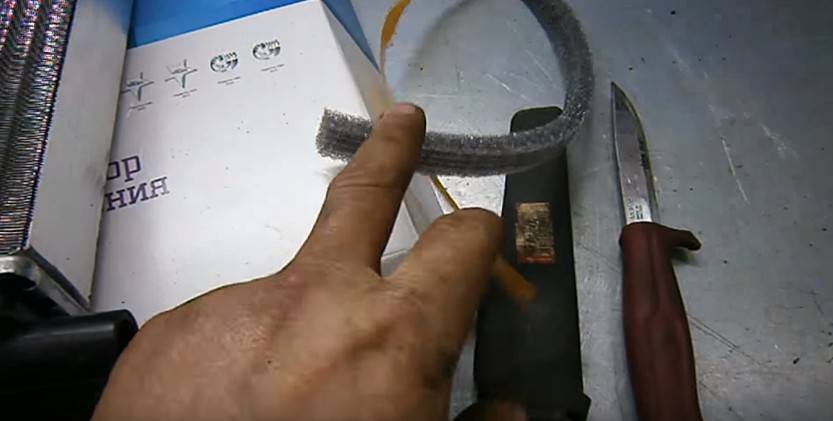

19. Наклеиваем на радиатор идущую в комплекте полоску против вибрации.

20. Вставляем радиатор в посадочное место.

21. Одеваем нижний патрубок. Кладем хомут на нижний отвод радиатора, а из под капота одеваем патрубок. Далее отпускаем хомут, одеваем на патрубок и затягиваем.

22. Такую же процедуру проделываем и с верхним шлангом и устанавливаем декоративную крышку.

23. Советую запихнуть какой-то утеплитель между шлангов, чтобы шум от мотора в салон шел меньше.

24. Под капотом верхний патрубок одеваем и зажимаем. А вот нижний патрубок нужно немного укоротить, а потом одеть и зафиксировать хомутом.

25. Далее производим обратную сборку.

Замена радиатора печки (отопителя)

Пришлось делать самому, поэтому воспользовался помощью Интернета.

  1. Сливаем примерно три литра охлаждающей жидкости. Хороший способ в YouTube  у Андрея Вязова.  Однако, я не снимал воздушный фильтр, просто в канистру вставил кусок поливочного шланга, и уже в него поместил шланг, отсоединенный от охлаждения дроссельного узла.
  2. Выпиливал по совету многих часть коробов системы вентиляции, прилегающую к радиатору печки. НЕ ДЕЛАЙТЕ ЭТОГО!!!  Радиатор все равно невозможно вставить даже с этим дополнительным отверстием.

Лучший способ подсказал Роман Смирнов в YouTube. Необходимо освободить место, через которое и вынимается и вставляется сравнительно просто радиатор. Надо снять педаль газа и поднять педаль тормоза. Педаль газа я не отсоединял полностью, а просто подвязал ее вверх. Но сначала  надо снять рулевую колонку в сборе, чтобы потом ничего не настраивать.  Снимается просто:

  • снять пластиковую защиту с колонки и под ней
  • отсоединить 8 разъемов от колонки – два от переключателей, два от замка зажигания, два (они в центре) от усилителя руля и два на самом верху под звуковым сигналом
  • разъединить две детали промежуточного кардана рулевой колонки (Роман Смирнов)
  • открутить 4 гайки (на 13, головка высокая)
  • снять колонку
  • Выкрутить выключатель стопов – справа от педали тормоза
  • Поднять педаль тормоза кверху, но при этом надо «разминуться» с местом вкручивания выключателя стопов, что оказалось достаточно сложно. Использовал рычаг
  • Закрепил педали газа и тормоза, привязав их вверху
  • Теперь есть место для того, чтобы вынуть старый радиатор

Под капотом: снять аккумулятор, подставку под него, кронштейн, на котором он стоит. Воздуховод отсоединить от воздушного фильтра и заломить в сторону салона.

Открутить шланги радиатора отопления салона от его патрубков и отвинтить гайку слева от патрубков.  Нужна высокая головка или трубчатый ключ на 10. При отсоединении шлангов от радиатора иметь в виду, что еще какое-то количество охлаждающей жидкости выльется.  В салоне просунуть ножовочное полотно  под металлическую защиту слева от радиатора и отпилить патрубки. Пластик пилится легко. После этого можно постараться вынуть радиатор вместе с металлической защитой и уплотнителем.

У меня не получилось вынуть  — слишком длинная шпилька, с которой под капотом мы откручивали гайку на 10. Пришлось через отверстия для патрубков в уплотнителе прорезать паз между отверстием в кузове, через которое просовывались патрубки радиатора и отверстием, через которое просовывалась «пресловутая» шпилька. Только после этого удалось снять радиатор и все, что к нему относится.

  • Поставить радиатор целиком  прямо вот так, даже при выпиленной части воздуховодов, не получилось. Опять воспользовался советом Романа Смирнова – отрезал часть патрубков, чтобы не мешали вдвинуть радиатор в место, ему предназначенное.
  • Теперь нужно все собрать обратно.
  • Педаль тормоза опять «разминуть» с местом крепления выключателя стопов.
  • Поставить выключатель стопов – максимально далеко, т.к. он включается при отжатии кнопки. Проверьте сразу, чтобы потом не возиться под рулевой колонкой.
  • Перед постановкой рулевой колонки на место, снимите пружины с устройства изменения положения рулевой колонки. Иначе все 4 отверстия крепления ее не попадут на шпильки.  Их вернете на место после всего. Рулевую колонку ставил в одиночку, трудно, но возможно.

Две детали промежуточного кардана колонки соединял с помощью струбцины. Потом капнул WD-шкой и чуть повернул верхнюю часть газовым ключем

Делал это осторожно, без лишних усилий, чтобы не раздавить крестовины

Шланги для подключения радиатора печки заменил на новые, они идут  под номером 21088101206. Посадил их на герметик.

Вот и все. Спасибо ребятам, что показали все это в YouTube. Надеюсь, и мой опыт кому-то поможет. На Калине 4 года, если бы знал про пробку сразу, не менял бы ни компьютер, ни радиатор. На двух ТО  —  ни один ……(любое ругательное слово) не подсказал. Возможно, квалификация такая, что просто не знают этого.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки. Затем производится настройка актуатора турбины.

Характерные неисправности системы отопления Лады Гранты

НеисправностьДиагностикаСпособ устранения
Печка работает на одном скоростном режимеПроверка платы с резисторамиЗамена платы с резисторами
Заслонки неподвижныДиагностика троса приводаСмазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуруПроверка сопротивления датчика на контактахЗамена датчика
Печка не активируется при нажатии на рычагПроверка цепи электропитанияЗамена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетомДиагностика блока печного отопителяСмазка подшипника, замена
Из дефлекторов вылетает холодный воздухПроверка целостности воздушных патрубковУплотнение соединения герметиком
Не происходит подача охлаждающей жидкости на печкуПроверьте схему подвода патрубков печкиЗамена патрубков

герметик

герметик

герметик

герметик

Теперь о замене:

Необходимо купить новый радиатор и именно для гранты, т.к. другие не подойдут, и готовьтесь — он стоит в 2 раза дороже чем обычный, например от калины. еще необходимо купить маленький тюбик обычного герметика, по одному метру патрубка d-16, d-18. и канистру антифриза (мне хватило 5 литров).

Работу лучше выполнять вдвоем, далее поймете почему. по времени занимает часа 3-4 с перекурами. Снимаем аккумулятор, воздуховод (соединяющий корпус воздушного фильтра и дросельную заслонку) и корпус воздушного фильтра. все это снимается без труда.

снять отмеченное

Отсоединяем разъемы, мешающие нам, как тот на фото

Сливаем антифриз.Метровый кусок патрубка d18 вводим со стороны левого колеса, и у колеса конец этого патрубка суем в канистру для слива антифриза. Один человек снимает верхний патрубок (идущий с термостата), а второй человек быстро надевает метровый патрубок d18 на термостат.

Потом нужно дуть в расширительный бочек чтоб быстрее слился антифриз. Тоже самое проделываем с нижним патрубком, только там d16.

ВНИМАНИЕ — патрубки от печки нужно держать к верху, чтоб не пролился антифриз. После этого сняв оба метровых патрубка вставляем тот у которого d16 в верхний патрубок печки, а нижний патрубок суем в бутылочку

и дуем в верхний патрубок. Все, антифриз слит. Далее приступаем к снятию педали газа, тормоза и радиатора печки. Чтоб снять педаль газа нужно снять фишку и открутить 3 гайки ключом на 10.

За педалью газа находится металическое крепление этой педали, его тоже необходимо снять. открутить 3 гайки ключом на 10. Педаль тормоза снимать не нужно, а нужно лишь вынуть палец и нажать на нее.

Здесь нужно будет поматериться. Потом нужно снять пластмасску, закрывающую радиатор печи и отпилить верхнюю трубку после изгиба. Вытянуть в подкапотное пространство ее вместе с патрубком. Отпилить нижнюю трубку перед изгибом и тоже вынуть в подкапотное пространство. Вытягивая радиатор нужно нажать на педаль тормоза. На новом радиаторе отпилить трубки как на фото, можно побольше и примеряя отпилить лишнее.

Главное чтоб на короткой трубке остался прямой участок в сторону кузова. края обработать напильником. Радиатор по периметру обклеить паралоном или на двухсторонний скотч тонкий материал, который кладут под ламинат. Делается это чтоб радиатор не болтался в посадочном месте. Потом ставим радиатор на свое место и со стороны двигателя надеваем потрубки. один человек в салоне, а другой вкручивая пропихивает патрубок на трубку радиатора. сперва нижний, потом верхний. Все садим на герметик и для надежности на два хомута.

Только вот хомуты на верхнем патрубке поставить нужно так чтоб затягивающие винты были между трубкой и радиатором и закручивались снизу.

Потом отмерив нужную длину патрубков одеваем их куда положено посадив на герметик. заливаем тонкой струйкой антифриз. Ставим на места педали, фильтр, фишки, аккумулятор. добавляем антифриз. Заводим и доем поработать. следим за уровнем в расширительном бочке. Дуем со всей мощи в расширительный бочек ( туда дунул — подождал, от туда воздух вышел. делаешь это до тех пор пока булькать не перестанет. доводишь до срабатывания вентилятора, еще несколько раз продуваешь и закрываешь пробку. Потом едешь на горку и открыв пробку на расширительном бочке прогазовываешь для выгонки оставшегося воздуха из радиатора печки. ВСЕ.

Альтернативный метод замены радиатора

Второй способ требует некоторого дополнительного вмешательства, но его вполне можно освоить и получить бесценный опыт. На 1 этапе сливают охлаждающую жидкость из системы. Далее следует демонтировать аккумуляторную батарею. Клеммы снимаем так: сначала «минус», затем «плюс». Аккуратно отводят в их сторону. Потребуется снять и подставку под аккумулятор, которая установлена на 4 болтах.

Расширительный бачок для охлаждающей жидкости

Снимаем и убираем корпус воздушного фильтра автомобиля, предварительно демонтировав и воздуховод, который идет к двигателю. Это позволит обеспечить доступ к нужным деталям.

В салоне потребуется демонтировать водительское сиденье. Обязательным подготовительным этапом перед снятием печки является освобождение педалей газа и тормоза, чтобы их можно было отвести в сторону. Педаль газа прикручена 3 гайками на 10.

Для освобождения дополнительного пространства потребуется демонтировать и электроусилитель руля. Отсоединить трубки от радиатора отопителя можно, получив необходимый доступ со стороны капота. При помощи крестовой отвертки освобождают хомуты на патрубках.

Для извлечения со стороны водителя радиатора потребуется не только открутить 3 винта крепления, но и дополнительно несколько расширить пространство, чтобы могли выйти трубки радиатора. В противном случае придется разбирать еще и всю центральную консоль.

Далее через подготовленное и немного расширенное за счет надреза отверстие вставляется новый радиатор системы отопления автомобиля. Снаружи к штуцерам прикручиваются шланги, проводится монтаж деталей, которые были сняты или ослаблены.

Наверно, каждый автолюбитель со временем сталкивается с . Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

Отопитель автомобиля Лада Калина

Как выбрать новый радиатор

Прежде чем менять теплообменник, нужно выбрать новый

Особое внимание стоит уделить материалу

По этому признаку радиаторы делятся на два типа:

  1. Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
  2. Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.

Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
