Замена ремня генератора на Рено Симбол своими руками

Устройство и принцип работы генератора Renault Symbol

Любой автомобильный генератор состоит из следующих узлов:

  • корпуса с двумя крышками;
  • ротора/статора;
  • щёточного узла;
  • диодного моста (выпрямителя);
  • регулятора напряжения;
  • приводной части (шкивы, ролики, ремень).

Его принцип работы достаточно прост: при вращении ротора в его обмотке возникает возбуждение, которое приводит к генерации магнитного поля. Статор — это магнитное поле преобразует в переменный ток, диодный мост переменный ток преобразует в постоянный, а регулятор напряжения следит, чтобы выходные параметры генератора были стабильными вне зависимости от того, с какой частотой вращается коленвал двигателя. Отметим, что при пуске двигателя работу всех систем автомобиля, и прежде всего системы пуска, обеспечивает аккумулятор, но как только обороты коленвала достигают определённой величины, цепь питания в АКБ переключается на генератор.

Create an account or sign in to comment

А ведь это мы,… Это продолжение темки «Замена реле регулятора без съема генератора». Поездив я решил всетаки отремонтировать сам коллектор и как оказалось не зря Появился неравномерный износ щеток , а соответственно временами плохой контакт и моргание лампочки на приборке.

Ослабить и снять ремень для этого ослабляем натяжной ролик, в моем случае это два болта плюс натяжитель — ключ на 13 1. Снимаем ремень, можно не полностью главное скинуть его со шкива генератора?. Теперь отключаем аккумулятор — если коротнете мало не покажется — это очень опасно.

Далее понадобится снова ключ на 13 откручиваем три болта крепления генератора. Для этого вывернуть два винта. Откинуть регулятор, для того чтобы не заедали в держателях угольные щетки.

Длина новых щеток 13 мм; минимальная длина 5 мм. Если остаточная длина составила 5 мм — щетки изношены.

Щетки генераторов фирмы Valeo нельзя приобрести отдельно; необходимо менять весь регулятор. Замена щеток Замена щеток на регуляторах нового поколения генераторов фирмы Bosch теперь невозможна — поэтому угольные щетки теперь не продаются в качестве запчастей. Если они износились, следует менять весь регулятор.

То же самое можно сказать о генераторе фирмы Valeo; угольные щетки не продаются как запчасть — необходимо покупать новый регулятор напряжения, если износились щетки старого. Однако у генераторов фирмы Bosch старого поколения подобная замена возможна.

Для этого потребуются паяльник, припой и, кроме того, познания в паянии. Распаять многопроволочные гибкие провода, вытянуть угольные щетки.

Снять нажимные пружины со старых щеток и надеть на новые. Запаять многопроволочные гибкие провода. При этом применять немного олова и работать быстро, для того чтобы провода не всосали много олова.

В противном случае они станут жесткими. Если на них обнаружились глубокие следы приработки, то нужно в мастерской по автоэлектрике обточить их и отполировать.

То горит, то не горит. Поездив дня три у детского садика заводился от прикуривателя: В итоге решено было снимать генератор.

Снимается он довольно просто.

Замена ремня генератора Renault Symbol 2008

Если машина без кондея то регулятор напряжения можно поменять не снимая генератор. У меня с кондеем так что мешают трубки.

Для начала отключаем клемму АКБ и снимаем решетку радиатора, она крепится на защелках шт.

Категория: Сделать авто своими силами

Характеристики автомобиля: Габариты авто следующие, длина — 3803, ширина — 1100, высота — 1688 мм. Колесная база составляет 2851 мм. Дорожный просвет 179 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 75 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Мэлса

Cмотрите ВИДЕО про как снять генератор на рено симбол 1.4.

Оценка автовладельца по имени Тендзин :Качество настоящего мерседеса! (ездил и на других моделях постперфектионизма т.e. после 2010 года выпуска – мало c чем сравнить, тот же МЛ, ГЛ, A, Б классы)

Оригинальное название: Как да се освободите от генератор на рено симбол 1.4

Дата выхода: 27. 09. 2019 года

Смех в теме: Люблю тратить деньги. Ищу человека, который любит их давать.

Видео материалы

На видео показано, как автовладелец выполняет плановое обслуживание автомобиля Renault Symbol.

Автомобилист меняет масло и фильтр в своем гараже.

  • https://venteler.ru/skhema-privodnogo-remnya-reno-simbol-s-konditsionerom/
  • https://remam.ru/elektrik/zamena-remnya-i-generatora-renault-symbol.html
  • https://avtika.ru/kak-zamenit-maslo-v-dvigatele-reno-simbol/
  • https://masllo.com/zamena-masla-reno-simbol.html
  • https://ViborMasla.ru/engine/zamena-masla-v-dvigatele-renault-symbol
  • https://MasloCar.com/motornoe-maslo-dlya-dvigatelya-renault-symbol.html

Когда пора менять?

Обследование ремешка генератора Рено Логан заключается в визуальном осмотре его внешнего вида, проверки степени его натяжения. Ремень подлежит замене, если обнаружены следующие дефекты:

  • расслоение боковин;
  • трещины;
  • износ зубьев и поверхности;
  • выкрошенные участки;
  • масляные следы.

    Старый ремешок с трещинами

Обтрепанные края могут появиться по причине неправильной установки ремешка. Масляные следы, как правило, являются следствием протекания сальников коленчатого вала. Из-за их наличия изделие проскальзывает на шкиве, нет достаточного сцепления, ротор не вращается в полную мощность.

Натяжение также играет большую роль в качестве вырабатываемой электроэнергии, когда оно слабое, то ремешок проскакивает и генератор работает не в полную силу. При этом можно услышать, как ремень свистит. В морозную погоду изделия из резины становятся тверже и даже при хорошей натяжке резиновая деталь свистит, когда заводится двигатель. С течением времени ремешок растягивается, поэтому следует следить за его натяжением. Если это возможно, то его нужно подтянуть с помощью натяжителя. Если он растянулся по причине износа, то изделие следует обязательно менять на новое.

Меняем ремень ГРМ на Renault Symbol 1,4 с двигателем K4J 16V

Щетки стеклоочистителя Шевроле Круз Размер щеток стекло Снимаем старую помпу. Там целая куча болтов на 10 и один на 13, для наглядности покажу на новой.

Так же на ней есть паз для фиксатора натяжного ролика ремня ГРМ, обозначен красной стрелочкой, о нем читаем далее. Поставив новую прокладку и слегка смазав герметикам, устанавливаем водяной насос на место.

Рено Симбол: замена ремня ГРМ

Достаем комплект ГРМ, в нем обязательно должен быть болт шкива коленвала помимо самого ремня и двух роликов. Устанавливаем обводной и натяжной ролик, обязательно фиксатор ролика должен попасть в паз на помпе. Обводной затягиваем натяжной. Он должен сесть в кабину автомобиля и как заменить ремень грм на рено симбол пятой передаче надавить на тормоз до упора. В это время вам надо выкрутить болт шкива коленвала.

Для этого используется накидной ключ на Демонтируется опора силового агрегата, снимается она вместе с кронштейном. Теперь производится снятие верхней крышки привода.

Делается это при помощи головки на Теперь берем головку на 18 и, накидывая ее на болт, крепящий шкив, как заменить ремень грм на рено симбол коленвал по часовой. Сейчас можно приступить к визуальному исследованию состояния ремня. Оценка его натяжки производится по расположению меток натяжного устройства. Вообщем, здесь ожидается натяжной болт, поначалу откручиваем два фиксирующих, и потом выкручиваем натяжной, натяжитель пойдет ввысь, что дозволит снять приводной ремень.

Сейчас смело снимаем шкив коленвала. Для возможности зафиксировать коленвал от проворота, конечно высадить ассистента в салон, он должен включить пятую передачу и задерживать педаль тормоза в нажатом состоянии. Тогда провернуть колеса коленвалом труднее. К слову сказать, болт коленвала на 18, вот такие вот французы достойные внимания. Вы те кто так делает не идеал.

Сейчас идем в высшую часть. Тут нам нужно снять подушку если вы поставили цель получить доступ конкретно к кожуху ремня ГРМ. Неувязка в таком, как считают некоторые, что движок упадет при отворачивании крепежных болтов, что реальные не является правдой.

как заменить ремень грм на рено симбол

Тогда движок точно остается на рабочем месте. Головкой на 16 откручиваем три болта крепления подушки к движку и два болта к кузову. Было невозможно вставить фиксатор распредвалов.

Как Поменять Грм На Рено Симбол

Что бы достоверно убедится в том, что это не мой промах был изготовлен указатель ВМТ. В свечное отверстие вставлен пруток с риской и выкрутив фиксатор коленвал стал понемногу проворачивать коленвал в разные стороны, при любом отклонении от нашего положения риска уходила вниз, значит коленвал установлен как заменить ремень грм на рено симбол ВМТ.

Фиксатор возвращаем на место. На звездочки распредвала были обнаружены две метки, сделанные черным маркером. Мне стало просто интересно, и я довернул немного коленвал так что бы можно было вставить фиксатор распредвалов и поставил две белы метки.

По расхождению черных меток видно, что ремень убежал практически на один зуб. Возвращаем все на место и делаем метку коленвала на моховике, под машиной со стороны КПП. Коленвал должен упрется в фиксатор и риска на указателе ВМТ должна быть в крайнем верхнем положении, на распредвалы пока не смотрим. Вынимаем фиксатор, чтобы его не повредить. Откручиваем болт коленвала, предварительно зафиксировав подходящим инструментом как заменить ремень грм на рено симбол.

Отворачиваем гайку натяжного ролика. Устанавливаем новый ролик отверстиями наружу. Устанавливаем ремень, чтобы стрелка направления ремня была расположена по часовой стрелке. Подложил доску межу поддоном двигателя и лонжероном, незначительно приподняв при этом двигатель получившимся рычагом. Впоследствии этого оказалась недостаточно, не выходила верхняя крышка ремня. Выкручивался старым способом: Приспуская и поднимая автомобиль можно регулировать положение двигателя в моторном отсеке.

Обязательно подкладывайте необходимые по высоте подпорки под ступицу колеса при работе под автомобилем. Далее снимаем верхнюю маятниковую опору двигателя про мелочи, крышку закрывающую катушки зажигания, глушитель на впуске перед воздушным фильтром, различные провода на датчиках не пишу, ничего сложногооткрутив три болта и гайку торцевым ключом на Дальше откручиваем 4 болта защитного щитка на стенке моторного отсека между двигателем и правым крылом нужны рожковый и торцевый желательно с трещеткой ключи на 10 для доступа к двигателю из под крыла.

Ослабляем натяжение ремня доп оборудывания и снимаем как заменить ремень грм на рено симбол. Заметте положение натажителя ремнячтом не мучаться с силой натяжки во время сборки.

голоса

Рейтинг статьи

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

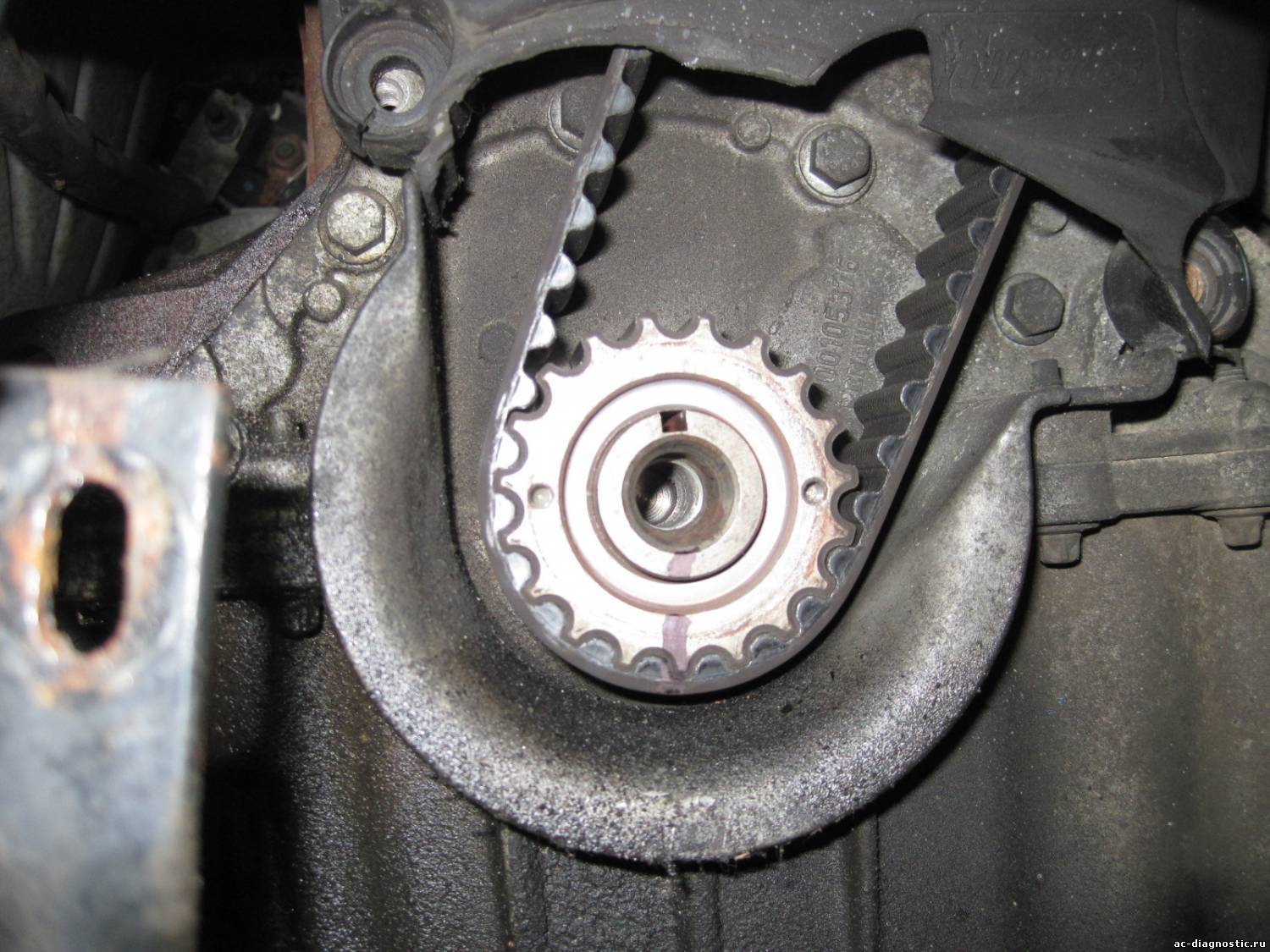

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Замена ремня генератора на Рено Симбол

Renault Symbol 16-ти клапанный двигатель 1,4 объема

Зазор ремня проверяется нажатием пальца. Если прогиб более 10 мм, его следует подтянуть. Сдвигая ролик натяжителя, проверяется работоспособность подшипника. При скольжении рукой не должно быть признаков рывков, пинков, визга или хватания. Снятие: установка сопровождается операцией:

    1. Отсоедините клеммы АКБ, снимите воздушный фильтр.

Снятие воздушного фильтра

Откручиваем болт ролика

Заменить ролик натяжителя

Установка нового ремня генератора

По окончании работ проверяется крепление генератора, кондиционера, натяжного ролика, шкивов, ролики которых должны легко проворачиваться.

Как натянуть ремень генератора Renault Symbol

Недостаточное натяжение ремня приводит к недозаряду аккумулятора, ускоряя износ ремня. Но слишком большое напряжение недопустимо, так как в этом случае подшипники генератора быстро изнашиваются. Обычно прогиб ремня должен составлять 1,0-1,5 см при нажатии на участок ремня между шкивами генератора и коленчатым валом с усилием 100 Н. Если это значение больше, необходимо натянуть ремень по следующему алгоритму:

  • ослабляем гайки крепления генератора (нижнюю и верхнюю);
  • поворачивайте регулировочный болт генератора по часовой стрелке, когда генератор удаляется от BC. Чтобы ослабить ремень, поверните его в обратном направлении;
  • впоследствии необходимо провернуть коленчатый вал на 2 оборота, также по часовой стрелке, путем поворота болта шкива;
  • проверяем натяжение ключа динамометром или вручную;
  • затяните болты крепления генератора.

Обратите внимание, что эти работы легче выполнять снизу автомобиля, поэтому лучше всего поставить автомобиль в яму или поднять переднюю часть, сняв защиту картера

Какой выбрать ремень для Renault Symbol

Производитель рекомендует устанавливать только оригинальные ремни (каталожный номер – 7700101261). Это не значит, что необходимо следовать этим рекомендациям, главное условие – совпадение длины ремня. Размер ремня генератора Renault Symbol может варьироваться в зависимости от комплектации автомобиля – например, с кондиционером и гидроусилителем он будет длиннее (1750 мм), без них – короче (1110 мм).

Главное правило – производитель – известная компания. Можно рекомендовать ремни Dayco или Gates, настоятельно рекомендуется установить только 6 предметов одежды.

И если вам удалось получить только пятую канавку, то на автомобилях с кондиционером необходимо оставить пустую внешнюю канавку, расположенную дальше от двигателя. На моделях без кондиционера – ближайший к двигателю.

Все шаги по замене

Понадобится один накидной ключ «на 13», а также торцовый ключ «на 13» и «на 6». С разными комплектациями поступают по-разному:

  • 5K 1747: накидной ключ одеваем на шляпку винта натяжного ролика. Ведём ролик вверх, пока ушко не совпадёт с отверстием на корпусе (см. рис.). В отверстие помещаем стержень d=5-6 мм – ролик фиксируется. Ремень можно снять и заменить.

    Натяжитель удерживается стержнем

  • 5K 1110: ключом «на 6» полностью откручиваем винт над кронштейном (см. рис.). Ослабляем затяжку двух крепёжных винтов (ключ «на 13»), сдвигаем кронштейн вверх, производим замену.

    Регулировочный винт здесь уже выкручен

  • 4PK 718: нужно ослабить верхний и нижний винты, которые крепят генератор. Корпус генератора смещают вдоль прорези на планке (см. рис.). Ремень снимают, а монтаж выполняется в обратном порядке. Главное – правильно подобрать натяжение.

    Верхний винт можно двигать вдоль прорези

Замена ремня вспомогательных агрегатов Рено Логан включает в себя и регулировку натяжения, если только речь не идёт о комплектации с кондиционером. В «дорогой» комплектации ничего не настраивают, но проверить натяжную силу всё равно нужно.

Проверяем натяжение

Будем нажимать на ремень в точках, отмеченных на чертеже. При этом прилагается усилие 10 кгс (98 Н). В каждом случае прогиб ремня должен составлять 6-8 мм.

Куда нужно давить

Нажатие производят большим пальцем, надавливая почти со всей силы.

Регулировка

Правильно отрегулированный ремень не должен издавать посторонних звуков при работе на холостом ходу, такие как свист на холодную при запуске двигателя!

В комплектациях с кондиционером выполнить регулировку натяжения нельзя. Поэтому автомат заменяют или ремонтируют его (см. ниже). А там, где автоматики нет, всё выглядит проще:

  • 5K 1110: два винта, крепящие кронштейн, должны быть ослаблены. Регулировочный винт возвращают на его законное место (см. фото). Производят настройку, затем крепёжные винты затягиваются.

    Регулировочный винт установлен

  • 4PK 718: затягивают верхний винт крепления, проверяют натяжение, снова ослабляют винт и т.д. Нижний крепёжный винт затягивается на последнем шаге.

Правильно натянуть ремень вспомогательных агрегатов Рено Логан, если в комплектации нет ГУРа – это и есть самый сложный вариант. Настройка в этом случае будет поэтапной. Она может занять 30-40 минут.

Замена ремня привода вспомогательных агрегатов на Renault Logan 2

На автомобиле установлен один ремень привода вспомогательных агрегатов. Он приводит в действие генератор, насос гидроусилителя рулевого управления и, в зависимости от комплектации, компрессор системы кондиционирования. Оптимальное натяжение ремня обеспечивается при помощи автоматического натяжителя с роликом.


1 — шкив коленчатого вала двигателя; 2 — ролик натяжителя; 3 — шкив насоса гидроусилителя рулевого управления (ГУР); 4 — направляющий ролик. 5 — шкив генератора; 6 — шкив компрессора кондиционера

Все работы, связанные с проверкой и обслуживанием ремня привода вспомогательных агрегатов, следует проводить в соответствии с планом технического обслуживания. Кроме того, ремень необходимо проверить при появлении признаков недостаточного натяжения: сильный визг при резком нажатии на педаль газа или при включении мощных энергопотребителей и кондиционера. Чтобы восстановить нормальную работоспособность ремня, на который попало масло, можно попробовать обработать его специальным очистителем для приводных ремней. Сильно замасленный ремень следует заменить Неисправный натяжитель также необходимо заменить.

Оценить состояние подшипника натяжного ролика можно по шуму на работающем двигателе с помощью технического стетоскопа. Такая операция показана при проверке технического состояния двигателя. Изношенный подшипник будет издавать повышенный шум.

После снятия ремня привода вспомогательных агрегатов можно проверить состояние ролика, вращая его рукой. Если ролик имеет люфт издает сильный шум или заедает при вращении, его необходимо заменить.

Ремни привода вспомогательных агрегатов двигателей 1,6 8V (К7М) и 1,6 16V (K4M)
Комплектациябез кондиционерас кондиционером
Маркировка ремня привода вспомогательных агрегатов6РК 11306РК 1822
Номер ремня привода вспомогательных агрегатов по каталогу8200 821 81611720 6842R
Ремонтный комплект ремня привода вспомогательных агрегатов7701 478 71711720 6746R

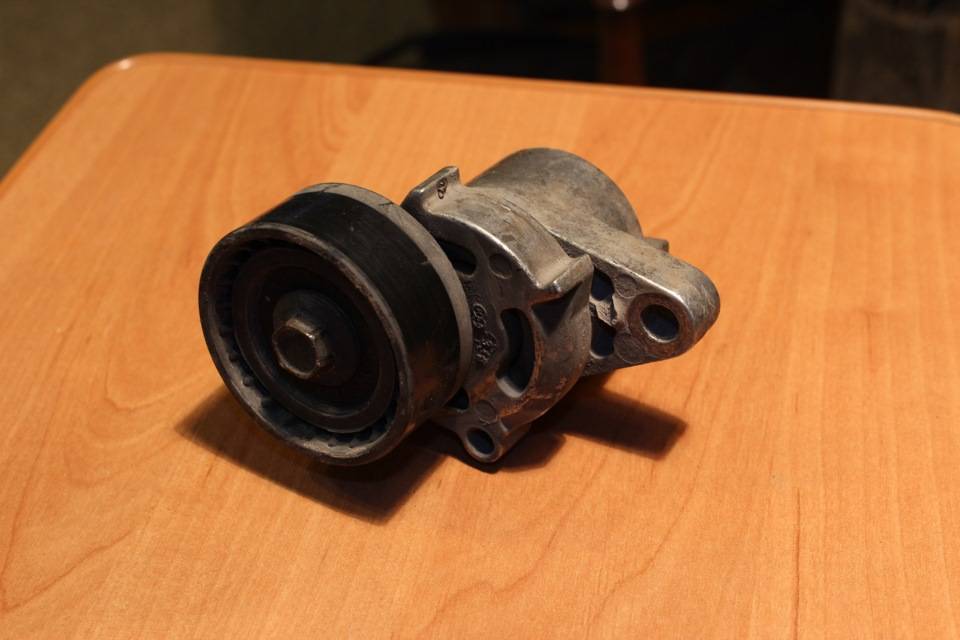

Натяжитель автоматический11750 9654R8200 933 753
Направляющий ролик11923 3042R

В ремонтный комплект дополнительно входят натяжитель и направляющий ролик

Проверка состояния ремня 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо. 3. Снимаем грязезащитный щиток (см. тут)

5. Осматриваем ремень привода вспомогательных агрегатов с двух сторон.

Чтобы осмотреть ремень по всей длине, торцовым ключом на 18 мм поворачиваем коленчатый вал двигателя.

6. По окончании проверки устанавливаем снятые детали в обратной последовательности.

Замена ремня Необходимость в замене ремня определяем в ходе проверки его состояния (см. выше). Снятие ремня может потребоваться при выполнении других ремонтных работ (например, при замене генератора) В том случае, если ремень исправен и будет использоваться повторно, перед тем, как его снимать, следует поставить метку, указывающую направление вращения, чтобы при сборке установить ремень в такое положение, в котором он уже приработался.

1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо, а затем грязезащитный щиток под правым передним крылом (см. выше). 3. Под правым передним крылом надеваем накидной ключ на 15 мм на болт крепления натяжного ролика (или за шестигранный выступ натяжителя на двигателе без кондиционера)…

…и, сдвигая натяжной ролик по направлению стрелки, ослабляем натяжение ремня. Снимаем ремень со шкива коленчатого вала.

4. Снимаем ремень привода вспомогательных агрегатов с других шкивов и извлекаем из моторного отсека.

5. Для замены натяжного ролика выворачиваем два болта его крепления (на двигателе без компрессора кондиционера — один болт) и снимаем натяжной ролик в сборе с кронштейном.

6. Устанавливаем натяжитель ремня привода вспомогательных агрегатов в обратном порядке 7. Надеваем ремень на шкивы привода вспомогательных агрегатов в соответствии со схемой, показанной на рисунке.


Без кондиционера: 1 — шкив коленчатого вала, 2 — ремень, 3 — натяжной ролик, 4 — шестигранный выступ на корпусе автоматического натяжного ролика; 5 — шкив генератора, 6 — шкив насоса ГУР


с компрессором кондиционера: 1 — шкив коленчатого вала двигателя; 2 — натяжной ролик; 3 — автоматическое натяжное устройство. 4 — шкив насоса ГУР, 5 — шкив генератора, 6 — направляющий ролик, 7 — шкив кондиционера

Ремень генератора и ролики renault symbol

Renault Symbol › Бортжурнал › 43. Ремонт генератора, замена роликов, ремня, масла. Забей в поиск гугл или яндекс » рено симбол выбор запчастей и расходников» — там ссыль на форум, с номерами.

Рассказ владельца Renault Clio Symbol — визит на сервис. Наверх. Renault Clio Symbol Симыч › Бортжурнал › Замена ролика и ремня генератора. ravanchikk на мобильном.

FR-CARS.RU» Renault » Symbol » Замена ремня генератора на Рено Симбол своими руками. Помимо ремня, на работе двигателя сказывается техническое состояние шкива генератора и натяжного ролика.

В моём случае обрыв произошёл из-за не исправности маховика генератора особенности конструкции , его подклинивало при изменении оборотов двигателя, сначало надрезало, а потом и отрвало. Найти ещё сообщения от clio-symbol. Автомобили Renault — выбор. Сказали, что конструкция у него не очень надежная запрессован резиной.

Подошло очередное время замены масла. Примерно за месяц до этого вновь заскрипел ремень генератора. Я решил, что вероятно ролик был бракованным и благополучно ездил на машине. Со временем мне это надоело и я поехал к своему мастеру. Масло заменили без проблем. Далее дошла очередь до роликов. Сняли оба — есть и люфт и заедание. Поставили ролики — скрип остался! Включили всю электрику — характер скрипа немного изменился.

Выехали из сервиса — скрип пропал. Решили, что дело в генераторе. Какое-то время я планировал поездить, однако уже под вечер снова начался скрип, который на следующий день усилился. Еще через день с утра, то есть сегодня, я собрался ехать в сервис и у меня порвался ремень генератора. В общем-то это несложно. Нужно снять пластиковую решетку и датчик ГУРа. Далее повезли этот генератор к автоэлектрикам.

Диагноз — на замену шкив генератора мой знатно поизносился, что приводило к проскальзыванию ремня и свисту , подшипники и еще какая-то муть около щеток. Через час забрали генератор, по дороге купили ремень, привезли, поставили: Генератор с новым шкивом PS С момента покупки машины у меня не было небольшого куска пластиковой защиты под правым колесом. На фото защита левого колеса: Черный треугольник справа Меня это, в общем-то, не напрягало, я так и ездил.

После эпопеи с ремнем решил немного подстраховаться и дополнительно его защитить в эту щель как раз летела грязь на ремень. Ну а так как защиты подходящей у меня не было, то в дело пошли подручные средства. Такие шкивы ставятся на генераторы машин если речь о символах без кондиционера. Демпферный шкив есть ещё другой тип — «обгонная муфта» ставится с целью гашения неровности хода приводного ремня — «дёргания» — вызванного работой двигателя, включением доп.

На машинах других марок демпфер может быть на шкиве кондиционера — не так важно, где он стоит. Должны быть сделаны в Европе или Японии

Подшипники качественные дешево можно купить в подшипниковых магазах, потому что в экзисте, автодоке, емексе фантастические цены на них. Volkswagen Passat Variant просто Кузя;. Toyota Chaser ГОЛУБОЙ НИЩЕБРОД. Лада Приора Хэтчбек Крымская Белка. Ford Mondeo «Снежный Барс».

Ремонт генератора, замена роликов, ремня, масла. Метки: визит на сервис. Обводной ролик, колпаки и реклама. Забей в поиск гугл или яндекс «рено симбол выбор запчастей и расходников» — там ссыль на форум, с номерами.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

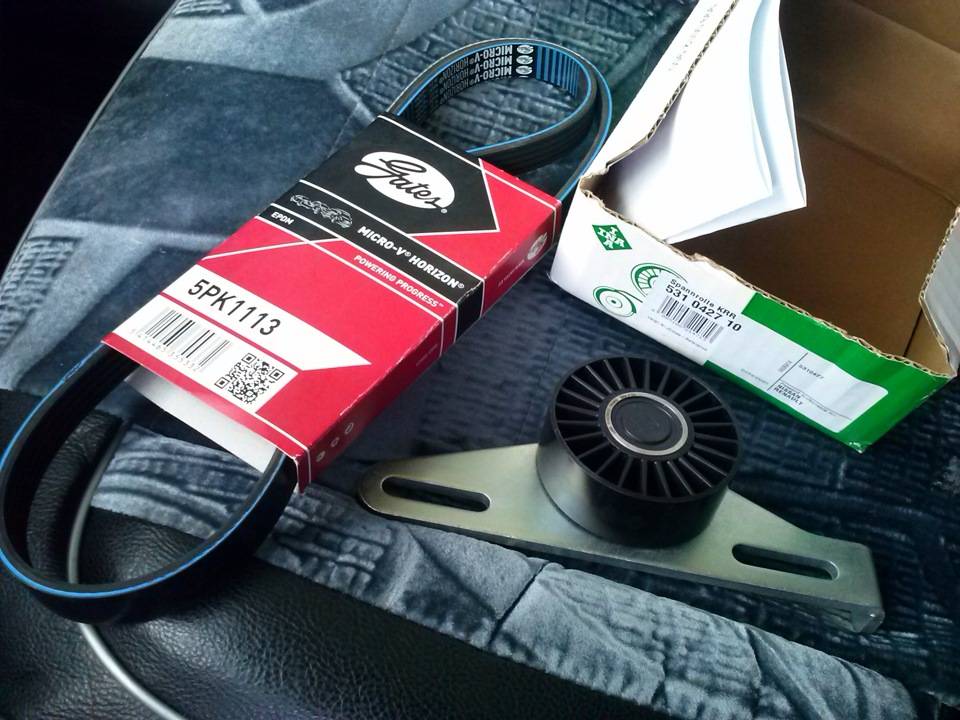

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.
