Первичная диагностика рулевой рейки
Как правило, для первичной диагностики не требуется снятие или разборка. Основные признаки неисправности рулевой рейки проявляются в движении автомобиля. Рассмотрим самые распространенные из них.
1. Стук при проезде неровностей. Стук в рулевой рейке проявляется в звонких или глухих металлических ударах с передней стороны автомобиля, которые слышны при наезде на неровности дороги.
Не всегда указывает на неисправность именно в рейке. Причин может быть множество. Например, шаровая опора, наконечник, ступичный подшипник, стойка и так далее. Многие другие узлы автомобиля могут издавать подобные звуки.
2. Увеличенный люфт руля. Часто является следствием выработки в рулевой рейке. Также этот симптом проявляется при выработке в наконечниках или шаровых опорах.
Реже этот признак может явиться дефектом в хвостовике валика рулевого механизма. Происходит это тогда, когда слизываются шлицы и разбивается посадочный паз под клин в соединении с рулевой колонкой.
Люфт рулевой рейки нужно устранять еще в зачаточном состоянии, так как затягивание сроков ремонта приведет к неисправимым дефектам и покупке нового узла в сборе.
3. Подклинивание рулевого колеса, ступенчатость во вращении. При появлении этих симптомов в 90% случаев причина будет в рулевой рейке.
Чаще всего возникает подобный дефект при повреждении пыльников и попадании внутрь корпуса воды и загрязнителей. Смазка частично вымывается, частично забивается пылью.
Это приводит к быстрому износу рулевого механизма, так как происходит трение деталей с недостаточным количеством и качеством смазки.
Также неправильная регулировка рулевой рейки влияет на характер вращения руля. Перетяжка регулировочного винта неизбежно скажется на плавности движения рулевого колеса, а также на усилии, которое необходимо к нему прилагать.
4. Неустойчивость автомобиля на скорости. Если в движении автомобиль ведет себя неустойчиво, особенно на волнистом дорожном покрытии или при наезде на неровность, одной из причин такого поведения авто на дороге может быть проблема в рулевой рейке. Как правило, сопровождается люфтам рулевого колеса.
При наличии хотя бы одного из этих признаков необходимо провести более точную диагностику.
Проверить рулевую рейку, можно также выставив колеса прямо и немного повращав руль влево-вправо для снятия напряжения в рулевом механизме. После этого нужно рукой попробовать потянуть за место крепления рулевых тяг к рейке вверх-вниз. Если чувствуется люфт, то это указывает на износ во втулке или другой части рейки.
Характерные поломки рулевой рейки
Порванный пыльник рулевой рейки
Есть несколько наиболее распространенных причин, из-за которых может потребоваться замена узла:
- Рейка отработала свой ресурс;
- Автомобиль регулярно эксплуатируется на неровных дорогах;
- Вывернув в крайнее положение руль, часто совершаются резкие ускорения;
- Наличие механических повреждений из-за наездов на ямы, ДТП и пр.
Водителям следует обращать внимание на поведение своего автомобиля, который сам может подсказать, что рулевые вышли из строя. Проявляться это может следующим образом:
- Рейка стучит при выворачивании руля;
- Руль заклинивает, с определенными трудностями поворачивается в стороны;
- Наблюдается стук и вибрация во время поездок;
- У руля увеличился люфт;
- Нарушается развал-схождение. Это можно определить по неравномерному износу резины.
Когда требуется замена?
Если вы столкнулись с одним из указанных выше признаков неисправности, рейка обязательно подлежит ремонту или замене. Игнорируя эту необходимость, вы рискуете потерять управление в любой момент. Находясь при этом на дороге и двигаясь с высокой скоростью, потеря контроля над автомобилем может привести к самым печальным последствиям.
Есть три способа решить проблему неисправных рулевых реек.
| Способ | Когда актуален |
| Отрегулировать рейку | Если диагностика показала, что узел не требует ремонта или замены |
| Ремонт | Если диагностика позволяет выполнить частичную замену элементов. Предусматривается замена с помощью ремкомплекта |
| Замена узла | Если проверка показала полный отказ узла. Установка может осуществляться с новыми тягами или старыми, в зависимости от их состояния. |
Добавим, что при пробеге старых рулевых реек на вашем ВАЗ 2114 более 100 тысяч километров, их неисправность вряд ли удастся устранить при помощи ремкомплекта. Самый лучший вариант в данном случае — это полная замена узла.
Демонтаж пыльника
Цена вопроса
Стоимость новых реек зависит от производителя, региона и даже конкретного магазина, где вы собираетесь их приобретать.
Хорошие рейки стоят от 2,3 тысячи рублей, но есть более качественные примерно за 3,5 тысячи рублей.
Набор для замены
Если самостоятельно менять вы не захотите, то приготовьтесь отдать около 1,5-2 тысяч рублей еще за услуги специалистов со станций технического обслуживания.Сегодня это средняя цена подобного ремонта. Опять же, все зависит от уровня автосервиса, а порой и от его наглости.

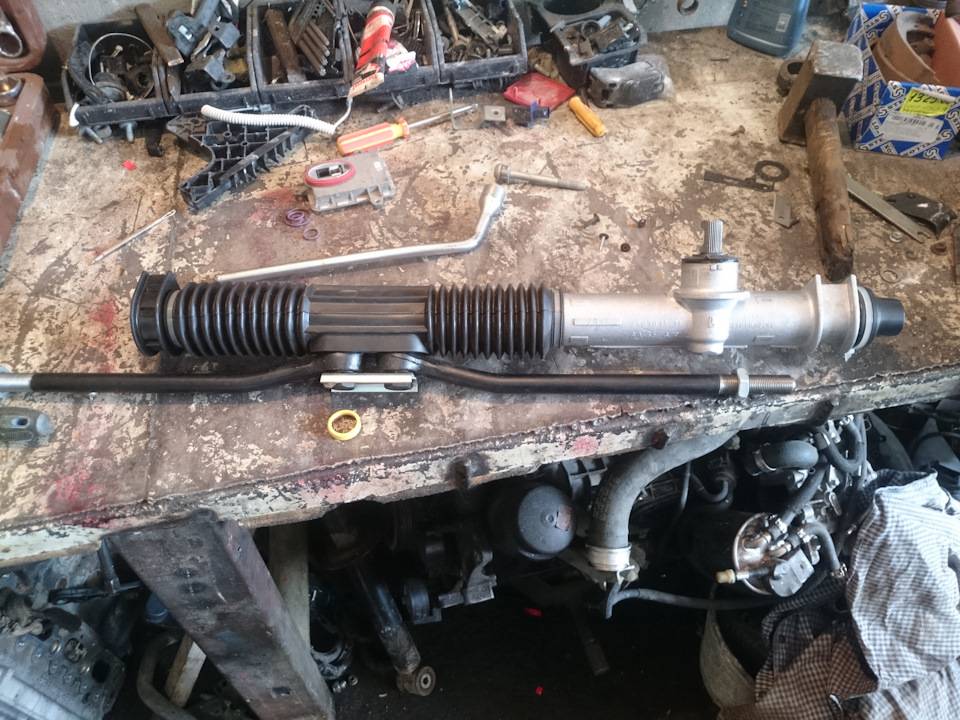

Замена рулевой рейки ВАЗ 2113, 2114, 2115
Если своевременно не выполнить замену рулевой рейки ВАЗ 2113, 2114 или 2115, вышедшей из строя, руль или колеса могут неожиданно застыть прямо на дороге, что чревато ДТП. А, если вы будете следовать в плотном потоке машин на высокой скорости?
Поэтому, если вы услышали стук в этом устройстве, обнаружили течь рабочей жидкости, заметили увеличенный люфт руля или загудел насос, следует проверить исправность механизма. Отдельные неполадки можно устранить ремонтом рулевой рейки ВАЗ 2114, 2113 или 2115, но лучше поменять узел целиком. Это не сложная процедура, и при наличии здравого смысла и умения обращаться с инструментом, доступна даже новичку. Но если вы еще не сталкивались с этой проблемой, и не знаете, как починить устройство, целесообразно ознакомиться со схемой.
Ваз 2114 можно ли самостоятельно установить усилитель
Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.
Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля.
Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка. Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно.
При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.
Необходимый инструмент
Для самостоятельного ремонта понадобятся следующие инструменты:
- Набор накидных ключей либо головок для более быстрого съема деталей подвески;
- Монтировка либо специальные съемники для снятия рулевых наконечников;
- Смазка.
Замена рейки ВАЗ 2114 возможна и без подъемника. Достаточно подложить под переднюю часть автомобиля бревна или воспользоваться мини-эстакадой. Наличие ямы упрощает работу, но для оперативного ремонта можно придумать и другие способы вывешивания передней части машины.
Для понимания того, как снять рулевую колонку на ваз 2114 для начала следует изучить схему ее расположения, после чего приступать к поэтапному разбору и снятию неисправного узла.
Как разобрать рулевую рейку Ваз 2114 и заменить изношенные детали
Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:
- Набор гаечных ключей;
- Домкрат;
- Шестигранный ключ на 17 миллиметров;
- Баллонный ключ;
- Кирпичи или похожие материалы (для удержания передней части машины без колес);
- Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
- Сухие тряпки;
- Смазка типа Литол;
- Всемогущее средство WD40.
Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.
- Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
- Включите стояночный тормоз, чтобы машина не двигалась.
- Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
- Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
- Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
- Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
- Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
- Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
- Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
- С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.

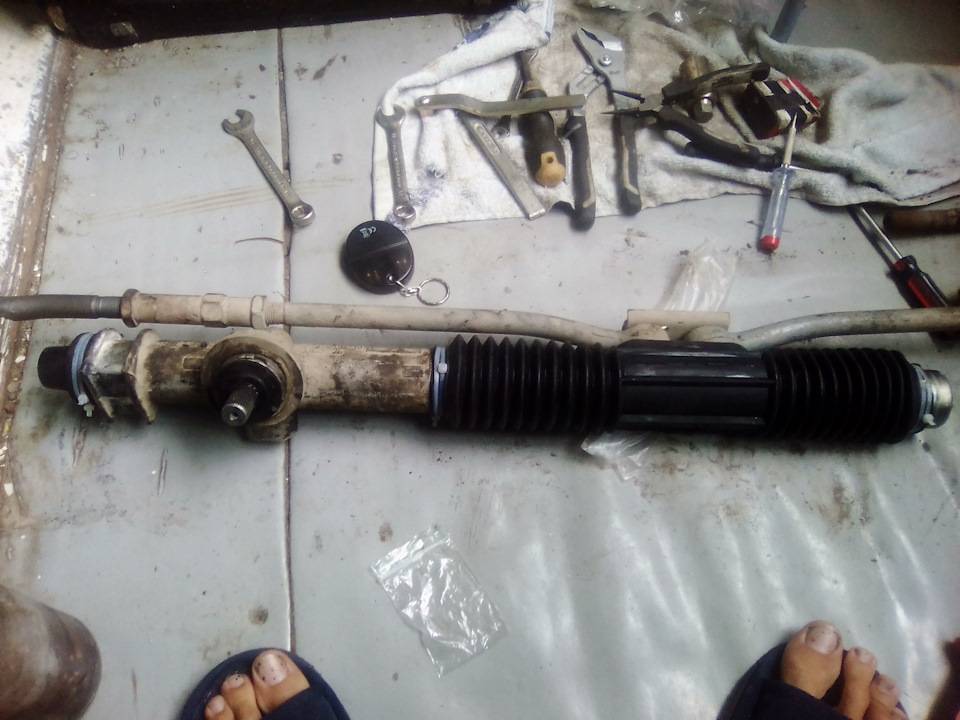

- Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.

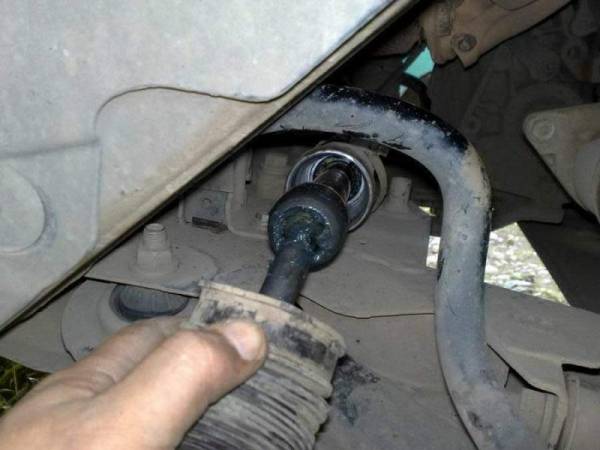

- Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
- С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.

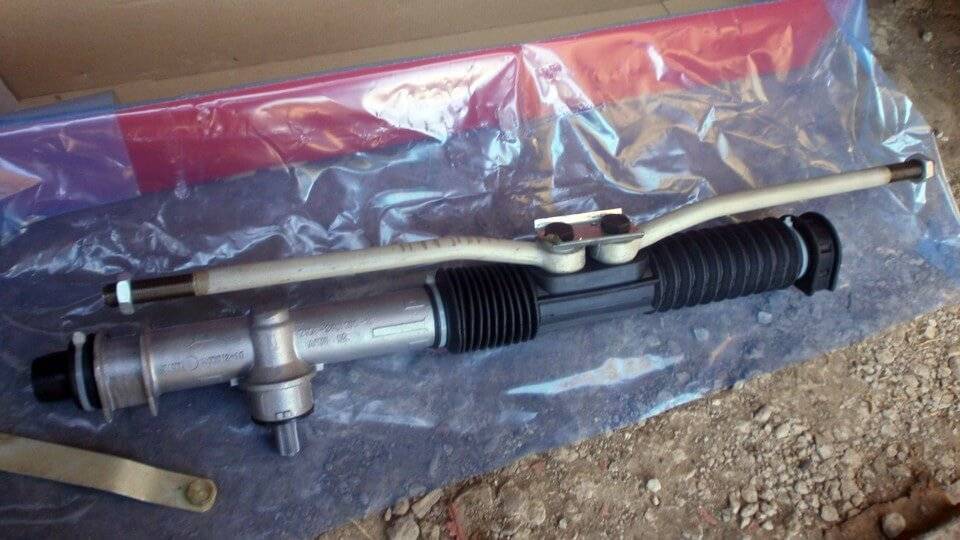

- Возьмите свою новую рейку, снимите с нее заглушки.
- Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
- Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
- Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
- Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
- На кардане фиксируется стопорный болт.
Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.
Как самостоятельно подтянуть рулевую рейку на ВАЗ-2114
Никто не станет отрицать, что исправное рулевое колесо – это один из факторов, влияющий на гарантию безопасности водителя и пассажиров. Независимо от типа рулевого привода, всех их периодически необходимо обслуживать. Все автомобили второго поколения, в том числе и ВАЗ-2114, обладают надежным и простым в ремонте и регулировке рулевым механизмом. Он не снабжен рулевым гидравлическим усилителем, что без проблем позволяет подтягивать и обслуживать рулевую рейку. Перед тем как подтянуть рулевую рейку на ВАЗ-2114, нужно рассмотреть предпосылки, указывающие на необходимость ее подтяжки или ремонта.
АвтоВАЗ дает гарантию, составляющую десять лет. Это достаточно продолжительный срок эксплуатации рулевого механизма. Но не стоит забывать, что гарантия дается для идеальных условий использования механизма. В основу расчетов срока эксплуатации входят нормальные дороги и постоянная качественная смазка, находящаяся в картере рейки и умеренный стиль вождения.
В реальной жизни десятилетний срок эксплуатации практически недостижим. Плохие дороги, сомнительное качество запчастей и жесткое вождение автомобиля заканчиваются тем, что механизм раньше времени дает о себе знать.
Признаки неисправностей рулевого механизма на ВАЗ-2114
Первые симптомы, по которым понятно, что нужно подтянуть рулевую рейку:
- большойлюфтрулевогоколеса;
- протеканиесмазкичерезсальникирейки;
- неожиданноезакусываниерейкивовремяезды;
- стукподкапотомприпередвижениипоплохойдороге.
Закусывание рулевой рейки среди дороги может привести к ДТП, и в большинстве случаев только подтяжкой не обходится, но это не значит, что ее невозможно отрегулировать. Подтянуть рулевую рейку можно двумя способами: не снимая с автомобиля или на демонтированной рейке.
Самостоятельная подтяжка рулевой рейки на ВАЗ-2114
В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства. Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.
Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию
- Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.
- С нижней части двигателя демонтируется брызговик и защита картера.
- Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений.
- Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.
- Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.
- С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
- Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
- После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.
После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.
Переборка рулевой рейки
1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.
После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.
2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.
3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.
4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.
Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.
Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.
5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.
Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

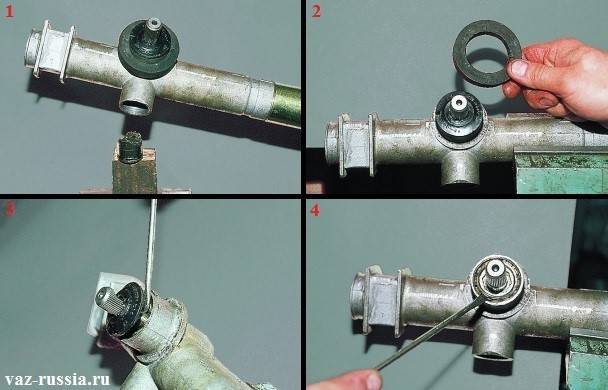

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.
7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.
- Затем вынимаем уплотнительное кольцо и шайбу.
- Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
- Проверяется состояние шарикового подшипника.
- Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
- Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
- Новый напрессовать через трубчатую наставку в тисках или на прессе.
- Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.
8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.
9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.
Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.
Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.
10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.
После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.
Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.
11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.
Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки. 12
После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей
12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.
При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.
Рулевая рейка Ваз 2114 – признаки неисправности
Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.
- Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.
Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.
- При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
- Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
- Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.
- Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.
- Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
- По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.
- Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.
- В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
- Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
- При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.
Регулировка развал-схождения штангенциркулем
Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).
Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.
При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.
Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.
>Видео: Ремонт рулевой рейки Ваз 2114
Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?
Снятие
1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.
2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

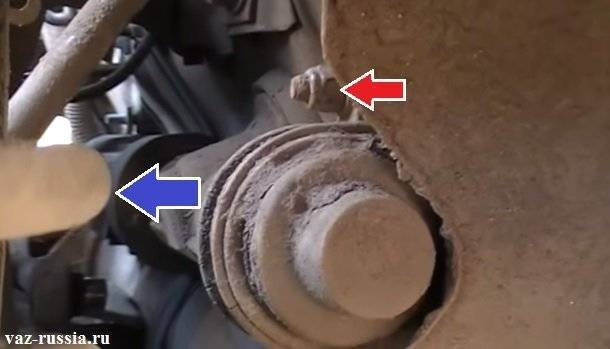

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.
4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.
5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.
6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)
Регулировка рулевой рейки
В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.
