По какому принципу работает тормозной механизм барабанного типа
Принцип работы у барабанных тормозов простой, и не составит труда даже новичку понять особенности их функционирования. Для того чтобы осуществить торможение задних колес барабанными колодками, происходит выполнение следующих действий:
- При нажатии водителем на педаль тормоза, в магистрали возрастает давление жидкости, создаваемое в главном тормозном цилиндре.
- Жидкость воздействует на поршни рабочих цилиндров, что приводит к их перемещению.
- Поршни давят на тормозные колодки, которые фрикционным слоем соприкасаются с внутренней частью тормозного барабана.
- При этом происходит снижение скорости движения автомобиля.
- Когда прекращается воздействие на педаль тормоза, давление жидкости в системе снижается, и тормозные устройства возвращаются в исходное положение за счет их сжатия пружинами.
При осмотре задних колодок барабанных тормозов можно обнаружить такую картину, когда фрикционный слой на переднем элементе (по ходу движения авто) имеет больший уровень износа, чем на заднем. Связано это с тем, что передние устройства прижимаются к барабану сильнее, чем задние. И поэтому очень часто владельцы при замене колодок, меняют их не комплектом, то есть 4 штуки, а по одной с каждой стороны.
Замена тормозных колодок тормозных механизмов передних колес Chevrolet Lanos 2005 — 2009
Инструменты:
- Противооткатный упор (башмак)
- Домкрат винтовой
- Опоры
- Балонный ключ
- Отвертка плоская большая
- Гаечный ключ накидной изогнутый 14 мм
- Струбцина
- Щетка металлическая
Детали и расходники:
- Тормозные колодки (GM 96273708)
- Пружины тормозного механизма (GM 410515)
- Ремкомплект направляющих передних суппортов (GM 93740249)
- Смазка дня направляющих тормозных механизмов
- Аэрозольная смазка типа WD-40
- Тормозная жидкость
Примечания:
Заменяйте тормозные колодки передних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону). Перед тем как, будет произведена замена тормозных колодок Шевроле Ланос, проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), так как после замены изношенных колодок новыми, уровень поднимется.
Полезный совет:
Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, при наличии глубоких борозд или сколов.
1. Затормозите автомобиль стояночным тормозом и установите под задние колеса на Шевроле Ланос противооткатные упоры (башмаки).
2. Поддомкратьте переднюю часть автомобиля и установите под нее надежные опоры. Снимите переднее левое колесо.
Примечание:
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.
3. Вставив через отверстие в суппорте монтажную лопатку или отвертку с широким лезвием, между основанием наружной колодки и суппортом и опираясь ею на суппорт, сдвиньте суппорт, утапливая поршень в цилиндр.
4. Выверните нижний болт крепления суппорта и поднимите суппорт вверх.
Полезный совет:
При наличии люфта на креплениях суппорта, обработайте загрязненные участки аэрозольной смазкой типа WD-40.
Приподнятый суппорт тормозного механизма переднего колеса.
5. Снимите тормозные колодки Шевроле Ланос с направляющих суппорта.
6. Снимите две пружинные скобы тормозного механизма.
Примечание:
Сильно деформированные или корродированные пружины замените новыми.
Новые пружины тормозного механизма (GM 410515).
7. С помощьюструбцины или раздвижных пассатижей, утопите поршень рабочего цилиндра.
8. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальцев и характер перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.
Резиновый чехол направляющего пальца, суппорта тормозного механизма.
9. Извлеките направляющий палец, смажьте его специальной смазкой для направляющих тормозных механизмов и заложите смазку во внутреннюю полость чехла. Установите палец в направляющую колодок в порядке, обратном снятию.
Примечание:
Если появились признаки старения резины, замените защитные чехлы направляющих пальцев новыми в комплекте с направляющими пальцами.
Ремкомплект направляющих передних суппортов (GM 93740249).
10. Установите тормозные колодки переднего тормозного механизма в порядке, обратном снятию. Нажмите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску и установите колесо. Аналогично замените тормозные колодки тормозного механизма правого колеса.
Новые тормозные колодки (GM 96273708).
Примечания:
Перед установкой тормозных колодок, металлической щеткой, очистите от грязи и коррозии посадочные места колодок в их направляющей.
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок, верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.
Полезный совет:
Проверьте и, при необходимости, восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
Какие факторы негативно влияют на производительность тормозных колодок?
Любые нарушения в работе автомобиля может привести к плачевным последствиям на дороге. Особенно это касается неисправных тормозов. Поэтому при малейших признаках некачественной работы тормозной системы необходимо немедленно искать и устранять причину неисправности. Какие же это причины?
- Разрыв накладки. В результате колесо может попросту заклинить.
- Износ фрикционного материала накладки с течением времени. Если ее толщина будет меньше 1,5 миллиметров, то деталь следует заменить на новую, но без специального оборудования точно эту цифру не замерить. Опытные автовладельцы на слух способны сделать вывод о необходимости замены накладок. Сильно стертая деталь будет издавать характерный звук трущихся металлических поверхностей.
- Заводской брак колодок. Наличие трещин и сколов на поверхности накладки или отслаивание фрикционного материала.
- Износ тормозного барабана, внутренний диаметр которого для нормальной работы не должен быть больше 201 миллиметра.
- Наличие масляных пятен и потеков на колодках автомобиля. Это нарушение выявляется обычным визуальным осмотром.
Замена передних колодок на Шевроле Ланос
Все операции несложные и производят их в следующем порядке:
- Для начала проверяют уровень тормозной жидкости, если он выше среднего – жидкость откачивают.

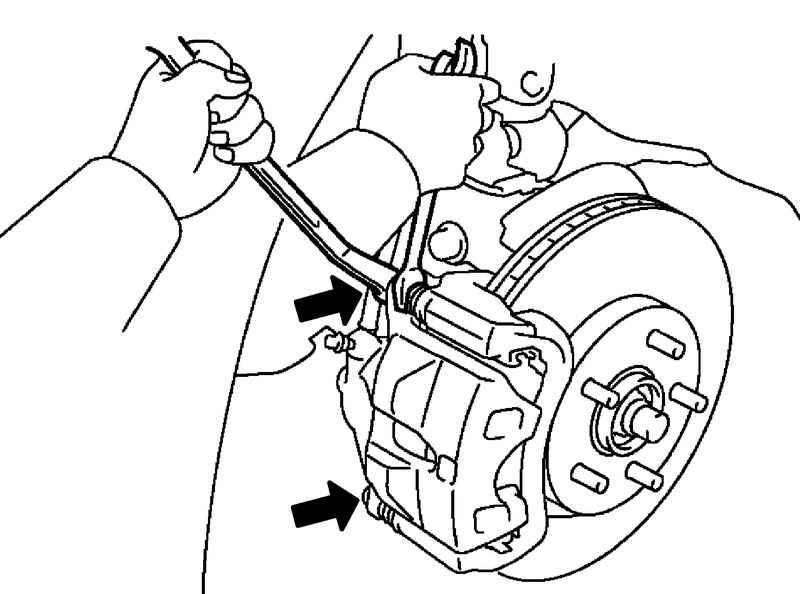

- При помощи накидного ключа откручивают болт, который фиксирует суппорт.

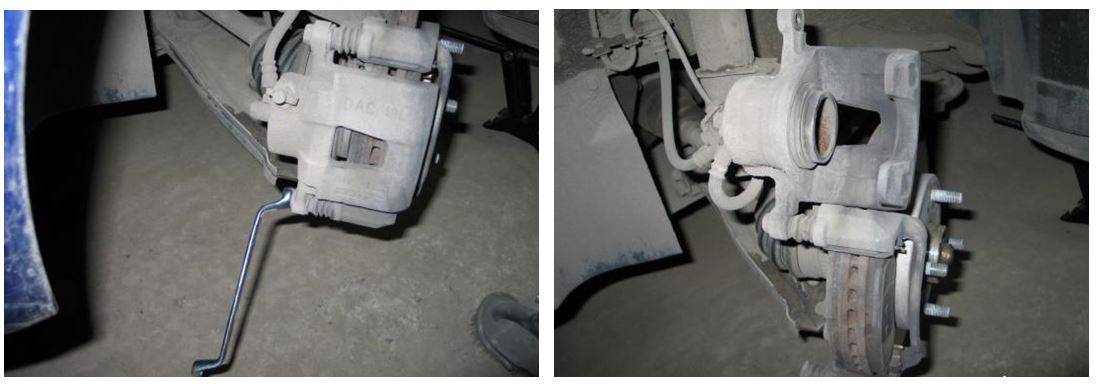

- Движением вверх поднимают суппорт. На выработанных дисках он может сразу не освободиться. Легким нажатием поршня добиваемся необходимого результата.
На данном этапе старательно осматривают пыльник на наличие каких-либо дефектов: трещины, надрывы. При обнаружении подозрительных мест на поверхности пыльника, лучше провести замену на новый. В зависимости от диаметра поршня выбирают подходящий ремкомплект. Всю грязь и ржавчину на поршне и суппорте снимают с помощью металлической щетки или наждачки.
Меняют старые колодки на новые в тормозном устройстве.
Места посадки суппорта тщательно очищают от загрязнений и смазывают специальными средствами.
- Устанавливают суппорт.
- Теперь можно собрать тормозной механизм.
- Закрепляют колесо на место.
Замена задних колодок автомобиля
Задние колодки меняются в двух случаях:
- при значительном износе механизма;
- в случае обрыва накладки.
Требование для накладки колодки такое же, как и для передних тормозных устройств – толщина материала не должна быть менее 1,5 миллиметра. Это легко контролируется через специальное окошко, предусмотренное в опорном диске заднего колеса. Через него можно наблюдать, как сильно стерлась накладка за определенное время эксплуатации автомобиля.
Для замены необходим инструмент, который включает в себя: отвертки, плоскогубцы, молоток, щетку по работе с металлическими деталями, набор ключей и смазка WD40.
Этапы замены:
- Ослабляется натяжение троса ручного тормоза путем откручивания гайки крепления.
- Снимается заднее колесо.

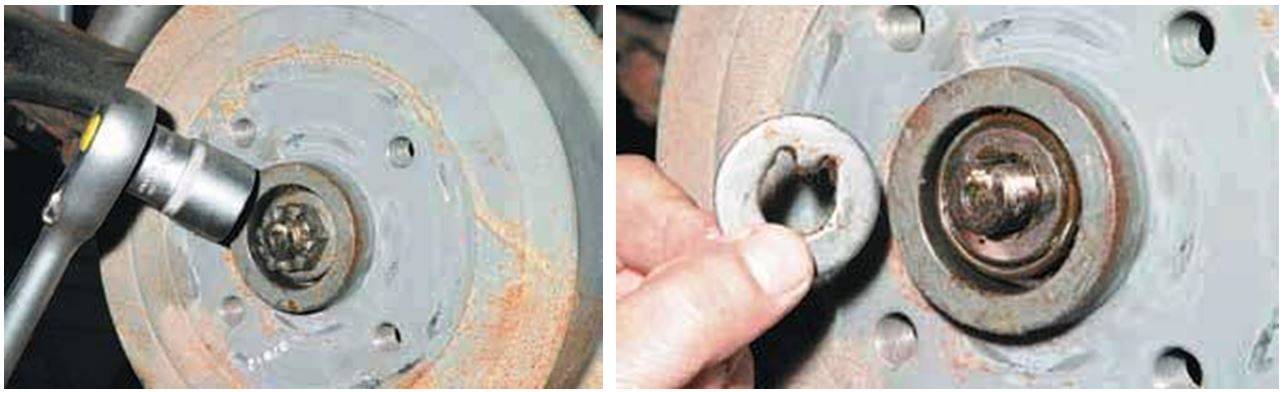

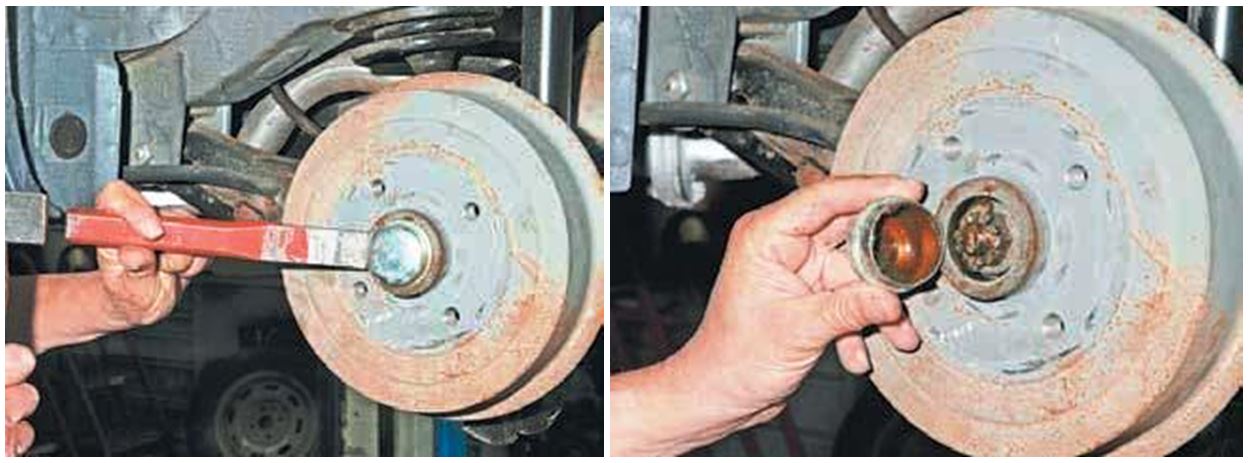

Снимается колпачок, которым закрывается подшипник ступицы.
Отгинается шплинт с помощью плоской отвертки или другого приспособления.
Удерживая плоскогубцами, вытаскивают шплинт из отверстия. Полностью выкручивается накидная гайка ступицы и снимается шайба.
Демонтируется барабан. Болты за время эксплуатации машины могут запрессоваться и не выкручиваться. В данном случае без высверливания не обойтись.
Освобожденные колодки можно вынимать, но перед демонтажем лучше их сфотографировать, чтобы потом не запутаться при сборке.
Смазывают планки внутри колодки, проверяется цилиндр тормозов на протечку тормозной жидкости.
- Проводят осмотр внутренней поверхности барабана.
- Если нарушений не обнаружено, выполняют обратную установку на прежнее место. В противном случае его меняют на новый.
Практически любой сайт, посвященный автомобильной тематике, имеет подробное изложение процесса замены тормозных колодок с пошаговым фото. А на видео можно всю работу увидеть своими глазами. Чтобы не попасть в неприятную историю, лучше приобретать изделия у проверенных продавцов.
Как отрегулировать сцепление Chevy S10
Hemera Technologies / PhotoObjects.net / Getty Images
Chevrolet S10 1982 и 1983 годов имеет трос сцепления, а не гидравлическую систему. Трос сцепления с возрастом слегка растягивается, что приводит к понижению педали сцепления. Регулировка троса сцепления на звукоснимателях S10 производится полуавтоматическим регулятором. Полуавтоматический регулятор выполняет большую часть работы, вам нужно только активировать его.Для завершения процесса не требуются инструменты.
Инструкция по регулировке педали сцепления Ланос
Итак, если вы занимаетесь всем самостоятельно, то позаботьтесь, чтобы у вас были 2 рожковых ключа (на 17 и на 13) и обычный ключ на 8 либо на 10, в зависимости от модификации установленного цилиндра. Последовательность действий следующая:
- добираемся до закрепленного контргайкой регулировочного винта и закручиваем/раскручиваем его до достижения нормального значения;
- проверяем путем оттягивания вилки от толкателя расстояние свободного хода;
- выполняем демонтаж пружины, фиксирующей вилку сцепления, раскручиваем контргайку на толкателе и фиксируем ключом;
- регулируем упорную гайку до создания нужного зазора, после чего закрепляем её и проверяем величину зазора;
- возвращаем на место пружину;
- тестируем свою работу – заводим двигатель, включаем передачу и постепенно отпускаем рычаг, поехать машина должна приблизительно на середине хода педали.
Как Поменять Задние Колодки На Ланосе
Как поменять задние тормозные колодоки на автомобилях Daewoo Lanos, (Деу Ланос), Sens, (Сенс) Nexia, (Нексия), Шевроле Lanos, (Шевролет Ланос), Zaz Chance, (Заз Шанс), своими руками.Обычно, при замене передних тормозных колодок заменяют и задние, ибо происходит износ фрикционных накладок происходит равномерно. На слух износ задних колодок определяется также как и износ передних колодок. Так же возможно ослабление ручника (он же стояночный тормоз).
Замена задних колодокНам понадобится: домкрат, подпорная стойка, баллонный ключ, плоскогубцы, щипцы, плоская отвертка.Колодки необходимо заменять одновременно с обеих сторон.1. Включаем первую передачу, устанавливаем под передние колеса противооткатные упоры. Затем, ослабляем (срываем) болты крепления заднего колеса. Был на компьютерной диагностике, диагност сказал, что нужно поменять масло в системе кондиционирования, как я понял в компрессоре, причем на мой вопрос как срочно это надо сделать, я.
Окончательно отворачиваем болты крепления и снимаем заднее колесо. как показано на фото Задние колодки пока не Думаю поменять на что то более. Перед началом процесса разборки тормозного механизма, необходимо его промыть водой с моющим средством. Высушить тормозной механизм.Коллеги. Сколько в среднем выхаживают задние колодки на ланосе А это смотря как за машиной. Как поменять жиклеры на газовой плите Гефест. как и положено в старой плите несвежее и. Для промывки тормозного механизма в целом и его элементов в частности, запрещается использовать нефтепродукты (например, бензин и дизтопливо) и какие-либо растворители. Иначе придется заменять не только колодки.
После чего, вращением регулировочной гайки, ослабляем натяжение тросов стояночного тормоза (ручника) (2)3. Измеряем толщину фрикционных накладок тормозных колодок. В эксплуатации автомобиля написано, что предельно допустимый износ составляет0.5 мм. Конечно, доводить до таких размеров не стоит, поэтому лучше выполнить замену. Также колодки заменяются, если после снятия тормозного барабана на поверхностях фрикционных накладок обнаружится тормозная жидкость (в таком случае придется подумать о замене рабочих тормозных цилиндров, будем рассматривать здесь).
Шевроле Ланос — замена колодок (задние, барабан)
Chevrolet Lanos 2010, замена задних
тормозныхколодок (барабан) vk.com/sofrinoauto Electro-Light Jordan Kelvin James .
Замена задних тормозных колодок Chevrolet Lanos
более подробно. Форум по ремонту автомобилей своими руками.4. Извлекаем из держателя трос стояночного тормоза (3).Перемещаем, с помощью отвертки, рычаг стояночного тормоза, чтобы отсоединить от него трос (4).Плоскогубцами, сжать прижимную пружину и одновременно провернуть так, чтобы отсоединить ее от штока (5)Затем отсоедините и снимите тормозные колодки в сборе с механизмом регулятора и возвратными пружинами с тормозного щитка (6). Снимите нижнюю возвратную пружину. Отсоедините и снимите пружину рычага автоматического регулятора зазора (7).
Снимите с колодки рычаг автоматического регулятора зазора (9),после чего демонтируйте с колодки регулятора в сборе.Необходимо помнить, что колодки с правой и левой стороны отличаются по конструкции.Так же, как и колодки, регуляторы зазоров левого тормозного механизма и правого тормозного механизма отличаются друг от друга (для исключения неправильной установки на штоках регуляторов нанесены метки «LH» и «RH» соответственно).5. Установить новые тормозные колодки в последовательности обратной снятию. При этом перед установкой, необходимо нанести смазочный материал на резьбовую часть штока автоматического регулятора зазора и в места контакта колодок на тормозном щитке.При установке новых тормозных колодок, необходимо утапливать поршни рабочего тормозного цилиндра. В разрезе данных событий, помните, что если в расширительном бачке главного тормозного цилиндра жидкость налита до о, то она может вытечь. Поэтому, перед монтажом новых колодок, с помощью шприца, откачайте часть жидкости из бачка.6. Как поменять тормозные колодки на Ланос? Как правильно поменять тормозные колодки на Ланос и узнать нужна ли замена вообще — кратко и конструктивно в этом материале. Отрегулируйте подшипник ступицы заднего колеса и стояночный тормоз (данные операции описаны в статьях здесь и здесь соответственно).Навигация
Как производится замена задних тормозных колодок Шевроле Ланос
Когда автомобиль требует ремонта, это всегда накладно. Поэтому многие автолюбители пытаются для начала самостоятельно разобраться в проблеме. Для этого нужны специальные знания, да и навыки совсем не помешают. Никогда не делайте наугад. Хорошенько ознакомьтесь с главными правилами.
Без тормозов никуда
Несомненно, без тормозных колодок ездить довольно опасно, да и трудновато. Есть несколько причин, когда стоит немедленно произвести замену тормозных колодок.
- Если у вас оборвалась накладка тормозной колодки. Это может случиться где угодно, даже в пути. В такой ситуации задние колеса могут немного подклинивать во время движения или же полностью заклинить, и машина больше не сдвинется с места.
- Когда накладка задней тормозной колодки износилась. Если толщина меньше 1,5 мм, тогда ее больше нельзя эксплуатировать. Это трудно узнать, поскольку предусмотренное отверстие в опорном диске расположено не совсем удобно, а его параметры не дают стопроцентной гарантии правильного замера. Поэтому большинство водителей контролируют звук, чтобы знать, когда нужна замена задних тормозных колодок Шевроле Ланос. Это легко узнать, когда вы начинаете тормозить. Если наблюдается износ, то с задней оси будет доноситься специфичный звук, когда металл трется о металл. Это говорит о том, что нужна срочная замена.
- Если колодки замаслились тормозной жидкостью или смазочными материалами. Но многие могут не согласиться с этим. При этом совсем не хочется производить замену колодок из-за неисправности тормозного цилиндра. Так что, работая с колодками, не забудьте проконтролировать общее состояние тормозного цилиндра с помощью нехитрых манипуляций.
Особенности ремонта
Итак, с проблемой определились. Теперь разберемся, как производится замена задних тормозных колодок Шевроле Ланос своими руками. Для этого даже не обязательно ехать на СТО.
Перед началом обработайте гайку натяжки троса ручника универсальным средством ВД-40. Пусть пройдет немного времени, а после этого можно приступать к откручиванию.
Далее нужно отпустить колесные болты и после установки домкрата снять колесо. Затем снимите колпачок со ступицы и достаньте шплинт.
Снимать барабан довольно неудобно из-за внутренней выработки. С данной проблемой справится молоток и легкие удары по барабану
Важно запомнить все расположения мелких деталей, чтобы потом не остались лишние.
С помощью крючка или пассатижей снять верхнюю стяжную пружину. За ней флажок и его пружину. Чтобы упростить себе снятие всех остальных деталей, можете просто нажать на шайбу отжимной пружины и провернуть так, чтобы прорезь шайбы совпала с хвостом стойки.
Перед началом замены нужно прочистить и обработать резьбу на регулируемых планках
Ни в коем случае не перепутайте их стороны. То же самое касается и флажков. С помощью ножа или щетки нужно убрать грязь с опорного диска. Дальше стоит обработать специальной смазкой те места, где колодки прикасаются к диску.
Трос ручника прикрепляем за рычаг на тормозной колодке. С помощью поджимной пружины ставим на место колодку. По такому принципу меняется и вторая. После этого устанавливается регулируемая планка, серьга и флажок.
Стяжной пружиной стягиваем вверху. После этого легко разобраться с установкой нижней.
Прикрепляем барабан, регулируем планку ручника и натяжку. Ставим колесо на место.
Чтобы упростить себе снятие всех остальных деталей, можете просто нажать на шайбу отжимной пружины и провернуть так, чтобы прорезь шайбы совпала с хвостом стойки.
Перед началом замены нужно прочистить и обработать резьбу на регулируемых планках. Ни в коем случае не перепутайте их стороны. То же самое касается и флажков. С помощью ножа или щетки нужно убрать грязь с опорного диска. Дальше стоит обработать специальной смазкой те места, где колодки прикасаются к диску.
Трос ручника прикрепляем за рычаг на тормозной колодке. С помощью поджимной пружины ставим на место колодку. По такому принципу меняется и вторая. После этого устанавливается регулируемая планка, серьга и флажок.
Стяжной пружиной стягиваем вверху. После этого легко разобраться с установкой нижней.
Прикрепляем барабан, регулируем планку ручника и натяжку. Ставим колесо на место.
Вот и все. Теперь вы можете наслаждаться хорошими тормозами и не опасаться, что в пути может заклинить колеса. Независимо от комплектации Шевроле Ланос, замена производится одинаково. Радует и то, что тормозные колодки на данную модель вы можете купить в любом автомобильном магазине.
