Центральный замок – схема, установка, подключение + видео

Принцип работы системы

p, blockquote 11,0,0,0,0 –>

Система центрального замка включает следующие основные блоки и узлы:

p, blockquote 12,0,1,0,0 –>

центральный электронный блок;

электронный блок двери водителя (может быть совмещен с центральным блоком);

электронные блоки водительской, пассажирской и задних дверей (могут отсутствовать);

кнопочные переключатели водительской, пассажирской и задних дверей;

концевые выключатели закрытия стеклоподъемников, дверей;

блоки управления и приводы стеклоподъемников.

adsp-pro-1 –>

В большинстве моделей автомобилей блоки управления стеклоподъемниками и центрального замка связаны в единую систему. При закрывании дверей система ЦЗ должна опросить концевые выключатели всех стекол, чтобы случайно не поставить авто на стоянку и охрану с открытыми окнами. Поэтому часто отказ закрытия дверей связан с нарушением работы контроля стеклоподъемниками.

p, blockquote 13,0,0,0,0 –>

Для VW Passat 2005 года выпуска электрическая схема центрального замка имеет вид:

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

Привод, кнопки и концевики пассажирской двери (далее -Дв);
Блок управления пассажирской Дв;
Блок управления стеклоподъемником и привод задней левой Дв;
Привод задней левой Дв, переключатели;
Переключатель Дв водителя;
Концевики водительской Дв;
Блок управления водительской Дв;
Блок управления задней правой д Дв и стеклоподъемником;
Многофункциональный блок управления.
Блокиратор.
Привод ЦЗ задней правой Дв.
Концевики и кнопки стеклоподъемника.
Предохранители, обслуживающие систему ЦЗ.

На этой схеме показаны и обозначены не все элементы, но и так видно, что схема очень сложная, пожалуй, самая сложная среди основных электронных модулей автомобиля.

p, blockquote 16,0,0,0,0 –>

Одновременно, схема управления центрального замка имеет наиболее длинную электропроводку, которая разнесена по всему салону автомобиля, имеет гибкие гофрошланги в местах перехода в дверное пространство. Кроме прочих сложностей, двери автомобиля имеют максимальную подвижность относительно салона, их внутреннее пространство подвержено коррозии.

p, blockquote 17,0,0,0,0 –>

Несмотря на перечисленные трудности, модели автомобилей после 2000-го выпуска имеют достаточно надежные электронные системы центрального замка, их основные неисправности часто определяются механическими поломками, неисправностью контактов, износом подвески дверей.

p, blockquote 18,0,0,0,0 –>

Центральный замок Лада Гранта FL

Центральный замок Лада ГРАНТА FL – головная боль её владельцев.

А проблема заключается в том, что ЦЗ на новой гранте срабатывает только при выключенном зажигании! Да, вот именно так!

Если вы привыкли к тому, что у вас в машине на панели приборов есть кнопка включения ЦЗ, то Лада Гранта такой роскошью вас не порадует. Центральный замок на Ладе Гранта включается при помощи кнопки закрытия двери со стороны водителя.

Но отсутствие отдельной кнопки ЦЗ на панели приборов – это не критично

Важно то, что срабатывает ЦЗ только при выключенном зажигании! Вы поняли все правильно: для того, чтобы заблокировать автомобиль изнутри надо выключить зажигание. В противном случае заблокируется только водительская дверь!

Представьте себе, что вам надо срочно заблокировать двери вашей гранты.

Ну, например, какой-то буйный персонаж решил сделать вам нехорошо и поэтому рвётся вытащить вас из салона. Или любимая тёща пытается проникнуть в салон. Да мало ли причин, по которым надо включить центральный замок в ладе гранта.

Но, в гранте FL вы это сможете сделать только выключив зажигание. Прикольное решение, не правда ли?

Уверен, что не только у меня есть желание посмотреть на обладателя того гениального мозга, в котором родилась такая идея подключения ЦЗ.

Конечно, человек ко всему привыкает. Можно приучить себя включать центральный замок в ладе гранта каждый раз перед тем как включать зажигание… Но почему я должен ТАК делать? Я хочу включать ЦЗ тогда, когда хочу и где хочу!

Из-за такой реализации работы ЦЗ возникает ещё одна проблема, которая связана с установкой сигнализации с автозапуском.

Дело в том, что при такой настройке ЦЗ вы не сможете поставить машину на автозапуск.

Поставить машину на автозапуск не получится из-за алгоритма работы сигнализации с функцией автозапуска.

Алгоритм этот следующий. После того, как вы паркуетесь, вы переводите сигнализацию в режим автозапуска, нажав соответствующую кнопку на брелоке. После чего, вы вынимаете ключ из зажигания (двигатель при этом продолжает работать, так как сигнализация переведена в режим настройки автозапуск) и выходите из машины. После этого, чтобы закончить перевод сигналки в режим автозапуска, вам нужно поставить машину на охрану, то есть включить ЦЗ!

И, вот, вы нажимаете на кнопку включения ЦЗ… И у вас блокируется только водительская дверь (потому что зажигание включено и двигатель ещё работает). После включения ЦЗ сигнализация глушит двигатель.

В итоге, у вас машина стоит на автозапуске, но, при этом три двери не заблокированы центральным замком! Фишка в том, что если вы решите заблокировать двери в ручную, то, как только вы их откроете, сигнализация выйдет из режима автозапуска! Добро пожаловать в замкнутый круг!!!

Конечно, можно и, по-старинке: в ручную закрыть все пассажирские двери и потом уже провести все выше указанные манипуляции.

НО! А как же дверь багажника? Она останется не закрытой! Ладно ещё, если это седан, а если лифтбэк? Такая калитка сзади открыта: заходи кто хочет! Вот такой центральный замок в Лада Гранта.

Но есть люди, которые нашли решение этой проблемы, и мало того, выложили его в интернете. Но проблема решения в том, что после его реализации вы 100% слетите с гарантии!!! Если для вас это не критично, то не вопрос!

Установка центрального замка своими руками

Отсутствие центрального замка в автомобиле это не беда, оказывается его запросто можно смонтировать и установить самостоятельно.

Это предприятие не потребует значительных затрат, но определенной ловкостью рук и умением обладать нужно.

Функции центрального замка

Основным характеристиками автомобильного центрального замка можно назвать удобство и комфорт, так как достаточно нажать на кнопку пульта управления, чтобы снять с блокировки все двери машины.

Наряду с этим ЦЗ открывает и закрывает дверь багажника, крышки топливного бака и верхнего люка. Если автомобиль укомплектован электростеклоподъемниками, привести в действие их можно также нажатием кнопки на пульте ЦЗ.

Принцип работы

Центральный замок (ЦЗ) состоит из входящих датчиков, блока управления центральным замком и исполнительного механизма (активатора).

Работает центральный замок по следующему принципу:

— от переключателя сообщение подается на электроблок управления, который направляет эти сообщения к узлу управления ЦЗ.

— далее сигнал доходит до узла регулировки дверей, после чего воздействует на активаторы дверного замка.

Затем блоки регулировки дверей приводят в действие исполнительные устройства.

Предварительные работы

Чтобы установить центральный замок без помощи специалистов нужно приобрести механизм и озаботиться наличием необходимого инструмента.

Центральные замки бывают двух видов: механический, приводится в работу поворотом ключа и электронный, активируемый нажатием кнопки ДУ. Если подключить ЦЗ к сигнализации, то можно еще и усилить безопасность авто.

Для начала работ по установке центрального замка нужно иметь кроме автомобиля, еще систему централизованной блокировки замков состоящей из блока управления ЦЗ и активатора. Также понадобятся провода на две жилы и прочие подсобные инструменты.

Если финансовый вопрос не стоит остро, то можно приобрести в специализированном магазине универсальный комплект, состоящий из проводов, контроллеров, кабелей, крепежей и прочего.

Первый этап установки ЦЗ

Демонтировать панели дверей, но сначала отключить клеммы от аккумулятора.
Продумать приемлемое место для установки центрального замка, обращая внимание на расположение стеклоподъемников. В некоторых случаях нужно изготовить особые кронштейны для крепления.
Установить на каждую дверь активаторы ЦЗ, для чего нужно проделать отверстия и закрепить их саморезами.
Каждый активатор прикрепить к двери зажимами и совместить ход тяги активатора и тяги замка

От первого установить закрепители на тяги ручного блока замка.
Проводки, идущие от каждого исполнительного устройства прикрепить пластиковыми хомутами.

Второй этап ЦЗ

Снять приборную панель и проделать точки рядом с местами крепления передней панели, что упростит задачу по укладке кабелей. Так как прокладываться они будут через место проводки электрических шнуров под торпедой и в бардачке.
Убрать предшествующие кабеля электрических подъемников стекол, подвести новые и подключить их к приводу.
Подвести провода исполнительного устройства, обмотать их изолентой и продвинуть внутри двери.
Для того чтобы провести провода под торпедо и в бардачок нужна определенная сноровка.
Внимательно, посредством отвертки установить проходную трубу в стойку.
Далее провода подключаются к коннектору и соединяются с блоком питания ЦЗ.
Провод «минус» ЦЗ подключается к корпусу авто, а «плюс» — к предохранителю №1 на батарее.
Испытать механическую и электрическую части центрального замка в работе. В итоге ход должен выйти плавный и легкий.
Вернуть первоначальный вид торпеде и обшивке боковых дверей.

Специалисты рекомендуют автомобилистам, не уверенным в собственной сноровке обращаться за установкой центрального замка к мастерам автосервисов.

Первое знакомство

Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.

Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.

То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.

ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.

Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.

Как он работает

Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.

При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.

Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.

Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.

Функции и параметры

Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.

Важной функцией ЦЗ является его универсальность. Такой замок состоит из:

пятипроводной привод;
сам центральный замок;
двухпроводной привод;
блок управления.

Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.

В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.

Что выбрать

Центральные замки к Жигулям теперь не роскошь, а вполне реальная возможность облегчить себе жизнь. И для того чтобы сделать мечту реальностью, в первую очередь нужно приобрести сам механизм центрального замка. На рынке сигнализаций и прочих аксессуаров есть из чего выбрать. Производители этих устройств предлагают нам широчайший выбор разно образных вариаций одного и того же приспособления за разные деньги, в разном исполнении и, соответственно, разного качества.

Чтобы купить нужную вещь и не прогадать, ориентироваться нужно в первую очередь на производителя. Большинство из устройств — из Китая. Хотя, по сути, все такие замки китайские, но качество сборки всё же играет ключевую роль. Поэтому нужно искать наиболее приемлемый вариант.

Устройство, изготовленное из хороших материалов. Их качество нужно проверить на ощупь. Всё: изоляцию проводки, качество металлических частей, исполнение пульта.
В нужной комплектации, которая состоит из блока управления, дверных активаторов, проводки и пары брелоков-пультов.
В качестве ориентира стоимости можно брать среднюю на рынке цену на такое устройство. В этом случае у вас есть минимальный шанс приобрести замок низкого качества, и вы не переплатите за китайское изделие.

Для того чтобы уж точно не ошибиться с выбором, лучше всего проверять каждое устройство на месте покупки, раскрывая коробки и изучая их содержимое. Благодаря такой проверке у вас появится возможность найти наиболее приемлемое качество замка.

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

Где находится предохранитель?

Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.

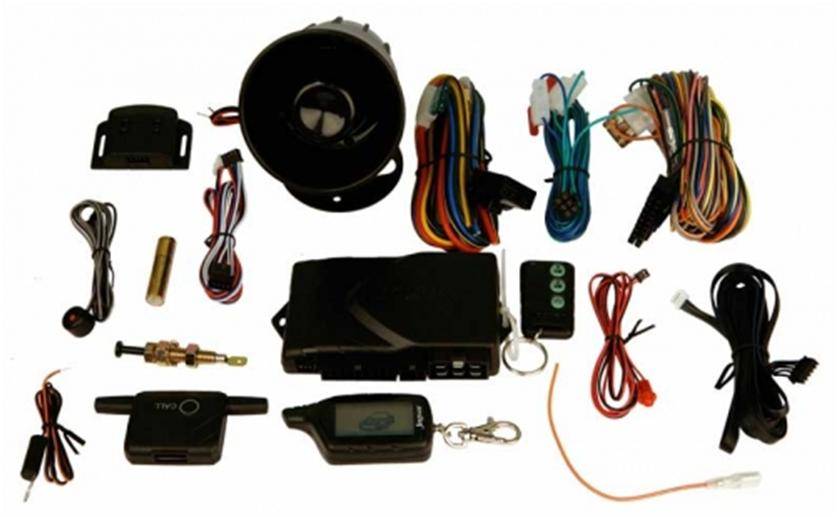

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

Управляется отрицательным импульсом.
Управляется положительным импульсом.
Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Подключение сигнализации к центральному замку – основные трудности процедуры

В наши дни автомобилисты имеют возможность подобрать для своего транспортного средства любой вид охранной системы, ориентируясь на собственные потребности и пожелания.

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

вид приобретенной сигнализации (без дистанционного управления либо с таковым);
модель транспортного средства, на которое планируется устанавливать систему;
место расположения главного охранного механизма (блока).

Определиться с точками подключения сигнализации с автоматическим запуском позволяет паспорт приобретенного устройства, ламповый пробник или вольтметр. Кроме того, вам понадобится электросхема ТС. Именно с ее помощью вы сможете найти элементы, к которым будет подключаться сигнализация.

Перед началом работ необходимо определиться с видом центрального замка (ЦЗ) вашего автомобиля. Чаще всего встречаются следующие типы ЦЗ:

управляемые положительным импульсом;
управляемые отрицательным импульсом;
с переменной полярностью.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

с управлением плюсовым потенциалом;
с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
S42 – концевик пассажирской передней двери.
M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.

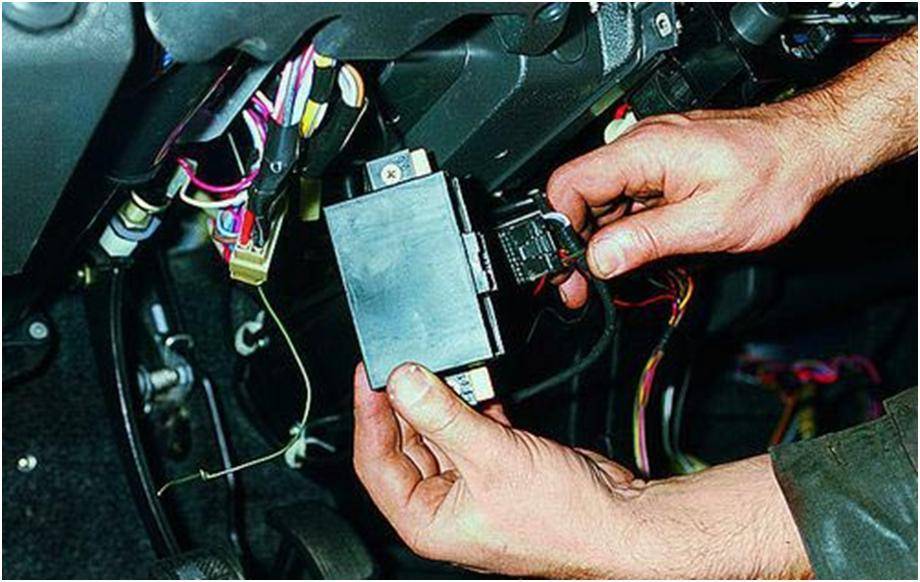

К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

постоянный +, защищенный предохранителем (в нашем случае — 15А);
масса;
2 силовые провода, идущие на сервомоторы;
2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Советы и рекомендации

При установке ЦЗ новичок может столкнуться со многими трудностями, но чтобы избежать распространенных ошибок, нужно соблюдать эти рекомендации:

используйте специальную гофрированную трубку для защиты проводки от механических повреждений (например, от перетирания). Для этого протяните все провода через трубку в процессе подключения;
тяга центрального замка не такая хрупкая, как это может показаться изначально, поэтому при необходимости ее можно без каких-либо опасений выгибать. Это поможет сделать установку максимально точной.

Подводя итоги, стоит отметить, что система центрального замка – это не только удобство и комфорт в эксплуатации автомобиля, с помощью которой происходит быстрое закрытие или открытие дверей. Это и надежная система безопасности, поэтому все современные модели транспортных средств, производимые под логотипом известных компаний, оснащаются системами централизованной блокировки замков еще на заводе.

Подключение сигнализации к центральному замку

Покупая автомобиль, первое, о чем новоиспеченному автовладельцу стоит задуматься — это безопасность. Автомобили угоняли, угоняют и будут угонять. Ну а чтобы не стать очередной жертвой злоумышленников, стоит установить на вашу машину несколько защитных опций. Самые простые и общедоступные из них — это: центральный замок и сигнализация. Ну и, естественно, сразу же необходимо произвести подключение сигнализации к центральному замку. Перед тем как браться за инструменты, тщательно выбираем подходящие нам наборы центрального замка и сигнализации.

Как правильно защитить авто от угона.

Покупка и установка центрального замка

Самый простой способ сделать эксплуатацию вашего автомобиля более комфортной и безопасной – установка центрального замка. Для этого покупаем необходимый для нас комплект. В нашем примере рассмотрим установку универсального набора, в который должны входить:

Центральный блок управления;
Набор из четырех маленьких двигателей;
Достаточное количество проводов для подключения электрики;
Планки, шурупы и предохранители;
Два брелока.

Набор центрального замка

Также заранее готовим инструменты, необходимые нам в работе. Нам понадобятся: отвертка, ножик, дрель, защита для проводов, ключи и молоток.

Установка центрального замка

Для начала определяем место, где будет находиться наш блок управления. Варианты различны, все зависит от модели вашего авто: будь то левый угол водительской двери, промежуток между бардачком и полкой, если таковой имеется, или глубоко под торпедой.

Монтаж блока управления

Главное, не забывать о том, что вам придется дотянуть до него провода, а их длины должно хватить.

Далее монтируем моторчики на двери вашего авто. Движок с четырьмя выводами устанавливается на дверь водителя. И переходим к проводке. Все провода необходимо защитить гофрированной трубкой. Это обезопасит электрику от перетирания и воздействия внешних факторов. Справившись с проводами, выполняем проверку и переходим к установке сигнализации.

Устанавливаем сигнализацию самостоятельно

При покупке сигнализации руководствуйтесь логикой и делайте выбор исходя из ваших потребностей. Главным критерием является место хранения вашего авто

Если машина ночью стоит на улице под окнами, обратите внимание на сигнализацию с громкой сиреной. Если же автомобиль хранится в гараже или на удаленной стоянке, вам нужна защита с большим радиусом действия, чтобы сигнал исправно поступал на брелок. Такой вариант обойдется дороже

Такой вариант обойдется дороже.

Комплект стандартной сигнализации

В стандартный набор сигнализации входят:

Блок управления;
Брелоки;
Провода;
Сирена.

Поскольку мы одновременно устанавливаем и центральный замок и сигнализацию, необходимые приготовления у нас уже сделаны.

Важно! Отсоедините минусовую клемму от вашего аккумулятора до начала работы с сигнализацией. Так же, как и в установке механизма центрального замка, сначала крепим блок управления. Это должно быть труднодоступное, незаметное для глаз место

От него тянем провода к габаритным огням, поворотникам, стопам и контроллеру состояния двигателя. И также под капот для подключения сирены

Это должно быть труднодоступное, незаметное для глаз место. От него тянем провода к габаритным огням, поворотникам, стопам и контроллеру состояния двигателя. И также под капот для подключения сирены

Так же, как и в установке механизма центрального замка, сначала крепим блок управления. Это должно быть труднодоступное, незаметное для глаз место. От него тянем провода к габаритным огням, поворотникам, стопам и контроллеру состояния двигателя. И также под капот для подключения сирены.

Прокладка проводки сигнализации

На этом этапе, чтобы не терять время, сразу же подключаем сигнализацию к центральному замку. Для этого прокладываем провод от блока управления сигнализации к реле центрального замка.

В процессе работы мы используем специальный инструмент – мультиметр. Для соединения с центральным замком ищем провод с отрицательным выводом (-12В) на открытие и на закрытие дверей.

Подключение центрального замка к сигнализации

Возвращаемся к сирене. Лучше всего установить ее под капотом, направив отверстием вниз. Таким образом, сирена будет защищена от влаги. Один провод подключаем непосредственно к ней, второй замыкаем на аккумулятор и выполняем проверку.

При возникновении неисправности начинайте проверку правильности подключения проводов. Для этого используйте мультиметр. Не забываем, что в месте подключения к центральному замку, вывод должен быть -12В.

https://youtube.com/watch?v=urU4JPpfn5o

Установка системы

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Провода.
Кабели.
Крепежи.
Контролер.

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

Система центрального замка.
Медный двужильный провод (4 метра).
Отвертки (крестовая и плоская).
Гаечные ключи.
Клещи.
Плоскогубцы.
Дрель + свёрла.

Алгоритм установки:

Отсоединить клеммы от аккумулятора.
Снять с дверей обшивку (снять ручку, и по углам винты).
Выкрутить пластмассовый дверной винт.
Винты рулевого колеса.
Найти место для установки системы (рекомендуется – нижний левый угол).
Сделать дрелью в каждой двери отверстия для активаторов.
Установка активаторов замка, закрепить саморезами.

Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
Установка фиксаторов на ручные тяги.
Проверить проводку.
Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
Снять панель приборную.
Заменить провода стеклоподъемника и подключить их к приводу.
Подключить приводы активаторов.
Провода изолировать и поместить внутрь двери.
Провести провода в панель
Провести провода в бардачок.
Установка трубки проходной.
В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
Проверить, работает ли система.
Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Как устроен

Система центрального замка авто включает:

Датчик входной: концевые выключатели и микропереключатели.
Блок – управление центральным замком.
Актуаторы.

К входным датчикам относится:

Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
Ещё два – отвечают за центральный замок.
Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Подключение сигнализации к центральному замку – основные трудности процедуры

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

вид приобретенной сигнализации (без дистанционного управления либо с таковым);
модель транспортного средства, на которое планируется устанавливать систему;
место расположения главного охранного механизма (блока).

управляемые положительным импульсом;
управляемые отрицательным импульсом;
с переменной полярностью.

Как установить центральный замок, чтобы автомобиль понимал вас с полуслова?

Принцип работы системы

Центральный замок Лада Гранта FL

Установка центрального замка своими руками
