Когда менять ремень ГРМ на Лада Гранта: рекомендации завода и грантоводов

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

  • Качества используемого изделия.
  • Условий эксплуатации автомобиля.
  • Технического состояния двигателя.
  • «Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Рекомендации обладателей Лада Гранта

В Интернете можно отыскать много материала по этой модели автомобиля. Владельцы Лада Гранта (именуют себя грантоводами) рассказывают о своих автомобилях, дают рекомендации по правильной рекомендации машины. Водители 16 клапанных Грант рекомендуют не дожидаться пробега в 50–60 тыс. км пробега, менять привод раньше. На Гранте 8 клапанной при обрыве приводе в «83» моторе повреждений клапанов не происходит, для остальных модификаций силового агрегата это может вылиться в дорогостоящий капитальный ремонт двигателя. Не следует экономить на замене натяжного ролика, насоса охлаждающей жидкости, именно они чаще всего повреждают зубья ремня.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

  • фильтра салона;
  • аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Многие владельцы Лада Гранта, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не дожидаться вожделенной отметки в 60 тыс. км. Это вызвано возможностью применения некачественных комплектующих, способных спровоцировать износ замененных элементов уже спустя пробег в 20 тыс. км.

Такой факт побуждает многих «Грантаводов» прибегать к использованию продукции с хорошим качеством, и многие из них на вопрос какой ремень ГРМ лучше, отвечают, что от производителя «Gates». Но отметим, что встречаются подделки запчастей данного бренда, в связи с чем, рекомендуется останавливаться на приобретении элементов только у проверенных поставщиков.

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично. Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО Завод «Волна» на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.

Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

На следующем этапе мы проверяли прочностные качества ремней.

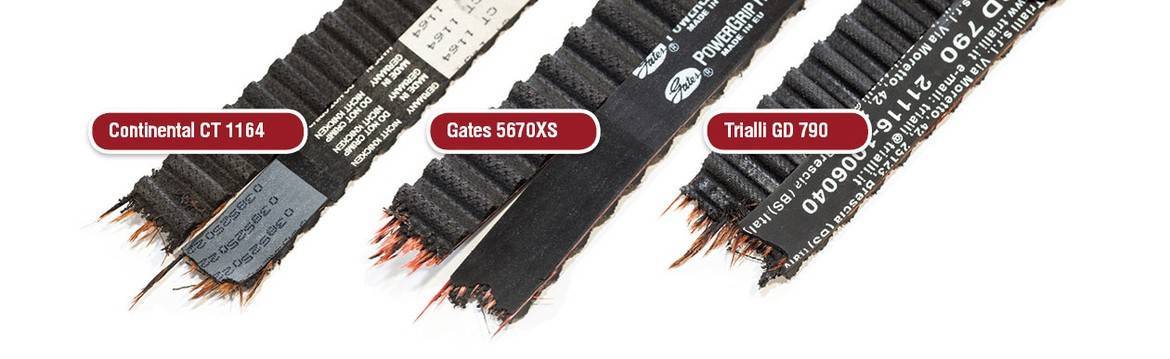

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1.

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2.

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.

Лучшие ремни ГРМ среднего ценового сегмента

Эта категория автомобильных товаров представлена фирмами из Европы, которые имеют среднюю стоимость и хорошо себя зарекомендовали. Такие элементы производятся из кордтканевой или кордшнуровой резины, а для уменьшения шума и повышения износостойкости добавляют дополнительные вещества.

Bosch — неплохое качество за умеренную цену

Кроме бытовой техники компания успешно производит автозапчасти. Ремни ГРМ лучшие у них ввиду долгого срока службы и относительно невысокой стоимости.

Если автомобиль эксплуатировать бережно, не подвергая чрезмерным нагрузкам двигатель, то этот резиновый привод уверенно выхаживает свои 60000 км пробега.

Рекомендации: Как правильно выбрать хороший автомобиль

Плюсы:

  • средняя стоимость ремня 800 рублей;
  • немецкий производитель;
  • применимость к широкому модельному ряду (есть ремни как для ВАЗ, так и для BMW);
  • на рынке мало подделок;
  • наличие в большинстве автомагазинов;
  • долгий срок службы;
  • остается целым до самой замены, поэтому работы можно планировать на СТО, а не выполнять внезапно в поле.

Минусы:

  • при хранении в гараже нового ремня может пересохнуть и стать грубым;
  • меняется только в паре с роликами.

Lemforder – ассортимент для всех автомобилей

Если порвался резиновый элемент газораспределительного механизма, заменить его получится ремнем ГРМ Lemforder, лучшим ввиду широкого ассортимента для всех марок и моделей начиная с 1997 года.

Немецкий бренд сотрудничает с корейскими производителями, что позволило еще больше расширить список обслуживаемых модификаций. Для подбора удобно воспользоваться ВИН-кодом.

Плюсы:

  • стоимость от 900 рублей;
  • гарантированный пробег ремня 60000 км;
  • зубцы с четкими границами для надежного зацепления о шкивы;
  • устойчивость к высоким оборотам при длительных временных интервалах.

Минусы:

  • встречается много откровенных подделок;
  • может быть товар других производителей в оригинальной немецкой упаковке;
  • если ремень покупается про запас, то нужны специальные условия для хранения.

О двигателях

Моторы Лада Гранта имеющие 8 клапанов в головке блока цилиндров имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки, при 87 л.с для «86» модификации. Мотор 11186 представляет собой усовершенствованный движок «83» модели. В нём используют облегчённую шатунно-поршневую группу. Удалось достичь снижение массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специфической термообработке, что повышает её прочность и износостойкость.

А также получила некоторые изменения система охлаждения силового агрегата. Юбки облегчённых поршней покрывают графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового мотора теперь тоньше, она равна 0,43 мм против 1,2 на старой модели. Диаметр впускных клапанов увеличили, что улучшило наполняемость цилиндров топливовоздушной смесью.

Загибает ли клапана

Такая проблема, к сожалению, присутствует для Лада Гранта. Она появилась с момента начала производства первых автомобилей с приводом на передние колёса ВАЗ 2108. В дальнейшем был увеличен рабочий объём силового агрегата этой модели, он стал равным 1,5 литра. Индекс двигателя стал 21083, в котором поршня имеют выемку в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в приводе ГРМ или неправильной его установке. За основу движка для Гранты был взят именно этот силовой агрегат, поэтому загибов клапанов не происходило.

Модернизация этого мотора до модели 11186 предусматривает установку облегчённых деталей шатунно-поршневой группы. Поршня стали короче по высоте, что не позволяет сделать углубления в головке для исключения встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации моторов для Лада Гранта.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

  1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
  2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
  3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Когда и зачем менять ременную передачу

На Лада Гранта в качестве передаточного элемента используется ременная передача. Она имеет несколько преимуществ перед цепью:

  • нет необходимости в нанесении смазки, что дает возможность вынести привод ГРМ на наружную сторону силового агрегата;
  • простота замены;
  • бесшумная работа.

Но ресурс у ремня намного меньше. Поэтому за его состоянием нужно следить и вовремя менять.

В инструкции по эксплуатации Лада Гранта рекомендуемые сроки замены – 60 тыс. км пробега. Но не стоит замену производить, когда будет достигнут максимальный пробег. Она может понадобиться раньше в зависимости от качества ремешка и эксплуатационных условий. Поэтому рекомендуется периодически проверять его состояние – через 15 тыс. км.

Чтобы проверить состояние ременной передачи, нужно открутить винты крепления и снять защиту с привода ГРМ. Затем поддомкратить правое переднее колесо, включить скорость, чтобы через коробку передач можно было вращать валы. Далее следует прокрутить колесо. Во время вращения ищем признаки, по которым принимается решение о замене:

трещины, надрывы на поверхности;

  • обтрепанные боковые стороны;
  • отслоение материала от основы:
  • стертые и отсутствующие зубья;
  • нет возможности натянуть ремень до нормы.

Существует ряд факторов, которые сокращают срок службы ременной передачи:

  • Некачественный материал, из которого изготовлен ремень. Порой производители используют сырье низкого качества, не отвечающее требованиям, поэтому изделие быстро приходит в негодность.
  • Неправильная установка ременной передачи. При неплотном прилегании к шкивам и роликам обтрепываются боковые стороны.
  • Тяжелые условия эксплуатации, при низких температурах, по бездорожью, в условиях городских пробок и т.д.
  • Эксплуатация при повышенной влажности.
  • Износ ускоряется при повышенной температуре подшипников во время их работы.

При обнаружении перечисленных признаков изношенности ременной передачи следует заменить его до достижения рекомендуемого пробега. Если этим пренебречь, то может произойти обрыв ремня. В этом случае распредвал останавливается, а коленвал продолжает вращаться. Клапаны встречаются с поршнями и с большой силой по ним бьют. В итоге клапана гнутся и повреждаются поршни. Все это грозит капремонтом двигателя.

Обрыв ремня происходит не только по причине его износа, но и когда клинит помпу или ролики. Поэтому специалисты рекомендуют менять все детали.

Когда менять ремень ГРМ.

Инструкция по проведению работ

Замена ремня на 2190 чем чем отличается от его замены на 16-клапанном агрегате. Ниже приведена инструкция для первого типа мотора, нашему клиенту остается отличия от второго будут рассмотрены отдельно. В начале нужно снять плюсовой провод с батареи аккумуляторной и отсоединить разъем от датчика положения коленчатого вала.

KEY-DOP

Затем снять защитный кожух механизма ГРМ и отложить его в сторону. С целью исключить ошибки для установки нового ремня, нужно совместить метки на корпусе двигателя с риской на шестерне распределительного вала. Это можно сделать, вращая рожковым или накидным ключом за болт, удерживающий шкив на коленчатом валу двигателя, при этом не забыть включить нейтраль на коробке передач.

Второй способ, с помощью подвешенного колеса, был описан выше. Когда метки совпали, надо извлечь резиновую пробку, находящуюся на коробке скоростей и открыть смотровое окошко. В нем виден маховик, риска на нем тоже должна совпасть с прорезью на корпусе. Следующий этап — снятие ремня со шкива привода генератора. Для этого надо ослабить нижний болт крепления этого агрегата, а верхний — открутить и вытащить.

Тогда корпус генератора можно подать вперед и снять ремень со шкивов. Тут же, используя момент, можно обследовать снятый ремень на предмет дефектов и повреждений, а при необходимости — поменять. Далее следует операция по ослаблению болта, удерживающего шкив коленчатого вала. Очень часто бывает, что просто так накидным ключом это сделать не получается, особенно после заводской затяжки. Есть несколько способов.

  1. В смотровое окошко маховика вставить плоскую мощную отвертку либо монтировку, заблокировав его. Удерживая отвертку правой рукой, левой ослабить болт шкива ключом на 17 мм.
  2. Если есть помощник, процедура очень упрощается. Один включит 4 передачу, нажмет и будет удерживать педаль тормоза, в это время второй — откручивать шкив. Так делать гораздо удобнее, обе руки свободны для работы.
  3. Некоторые автолюбители надевают на болт шкива накидной ключ и упирают его в какой-нибудь элемент кузова или подвески, после чего проворачивают коленчатый вал стартером на нейтральной передаче. Способ достаточно опасный, пользоваться им допустимо в самом крайнем случае, когда ослабить болт не получается другими методами.

Замена ремня грм лада ларгус 8 клапанов.

После того как болт откручен, шкив снимают и рабочую часть протирают ветошью. Затем нужно ослабить болт натяжного ролика, натяжение ремня ослабнет и можно его снимать. Так как ролик тоже следует поменять, его нужно открутить. Последний элемент, который понадобится снять, это нижняя крышка механизма, она крепится к двигателю тремя болтами.

На этом разборка узла закончена. Перед тем как ставить новый ролик и ремень ГРМ, нужно убедиться в том, что вал привода помпы вращается свободно и не подклинивает. В противном случае придется принимать решение по замене насоса охлаждающей жидкости.

Признаки критического износа ремня

Признаки износа различают: прямые и косвенные.

К прямым признакам износа относятся:

  • наличие трещин на поверхностях ремня (внешней и внутренней);
  • сколы на внутренних поверхностях зубьев;
  • продольные срезы на внешней поверхности;
  • наличие сильных загрязнений;
  • видимое биение и растяжение ремня ГРМ;
  • экстремальные случаи – обрыв ремня, «слизывание» зубьев.

Перечисленные признаки можно обнаружить визуальным осмотром. В большинстве случаев для этого необходим демонтаж кожуха ремня. В некоторых моделях автомобилей это требует «вывешивание» двигателя, проведение комплекса демонтажных работ. Поэтому перед принятием решения о диагностике состояния ременной передачи, необходимо оценить косвенные признаки износа, к которым относятся:

  • пропуски зажигания в цилиндрах двигателя;
  • детонация, особенно в момент останова;
  • неравномерность холостых оборотов.

Эти признаки можно исследовать компьютерной диагностикой. Наиболее эффективный результат при проведении диагностирования достигается исследованием угла зажигания в динамическом режиме (на заведенном двигателе). Обычно он должен быть в пределах плюс-минус пять градусов. При этом угол опережения зажигания при вращении двигателя на холостых оборотах не должен значительно изменяться.

Подробная схема привода ГРМ Лада Гранта

1 — зубчатый шкив коленчатого вала2 — зубчатый шкив насоса охлаждающей жидкости3 — натяжной ролик4 — задняя защитная крышка5 — зубчатый шкив распределительного вала6 — зубчатый ремень ГРМА — прилив на задней защитной крышкеВ — метка на шкиве распределительного валаС — метка на крышке масляного насосаD — метка на шкиве коленчатого вала. Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.Для снятия защиты нужно:11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;11183 – гаечным ключом «на 10» откручивают 3 болта крепления. Справиться с тем, что сказано выше, будет несложно.

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.

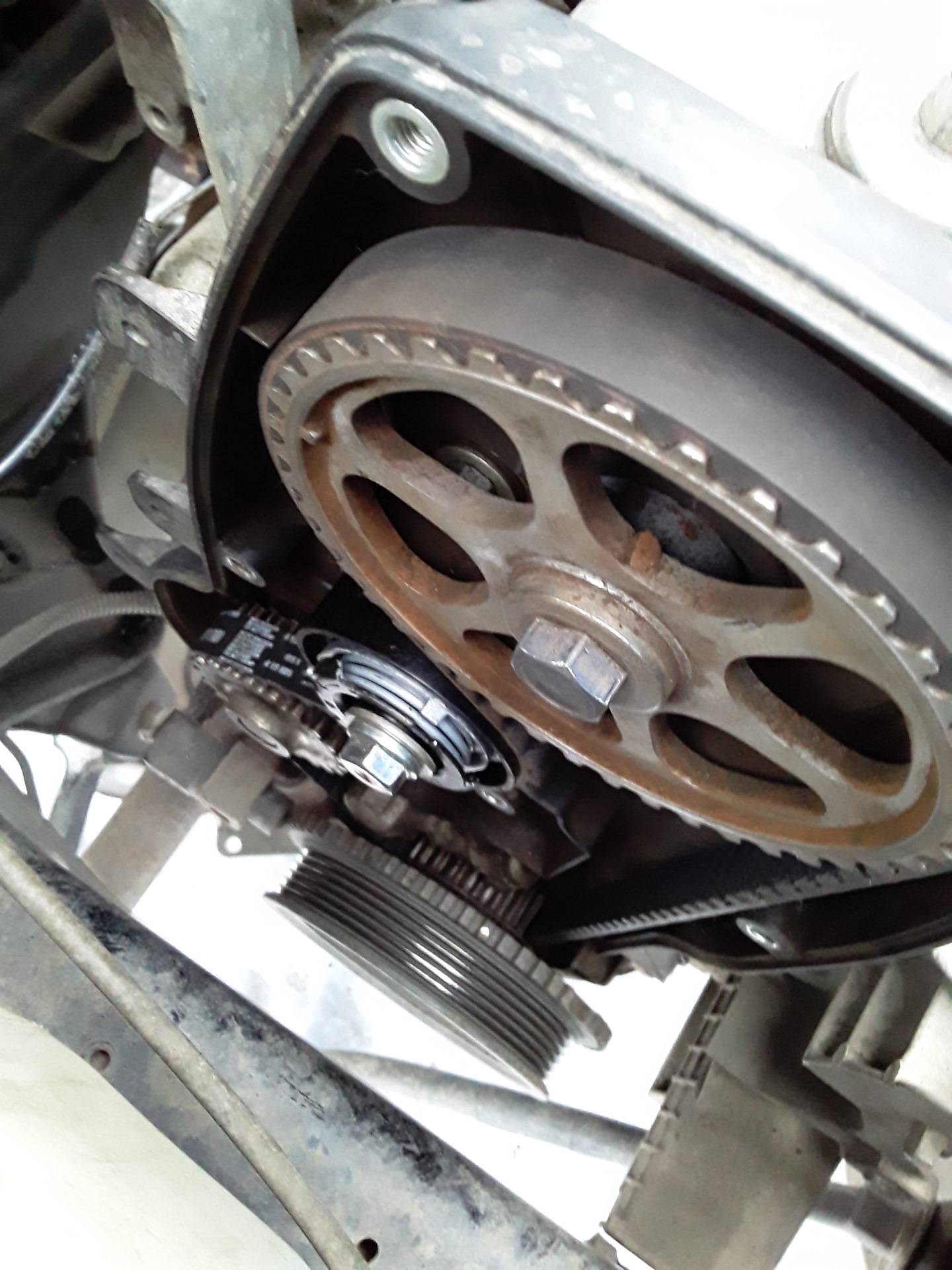

  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Периодичность замены

Ресурс ГРМ составляет в среднем 60 –80 тысяч километров. Но известны случаи, когда ремни ходят как по 150 000 км, так и по 30 тыс. км. Для каждого автомобиля ресурс определён в сервисных данных производителя. Мы рекомендуем ориентироваться именно на эту информацию.

Но также помнить, что тяжёлые условия эксплуатации автомобиля значительно уменьшают ресурс ГРМ. По факту, если транспортное средство эксплуатируется на плохих дорогах, значение цифр уменьшается. Дело в том, что производители тестируют машины на полигонах, а если Вы каждый день ездите по городским пробкам на механизм машины оказывается более негативное влияние. Помимо прочего, на срок эксплуатации влияют также плохие погодные условия.

На степень изношенности газораспределительного механизма больше всего влияет пробег автомобиля. У разных моделей машин своё значение. Быстрый износ детали может быть связан с плохими дорогами, грязью, частыми городскими пробками. Производители рекомендуют менять элемент через 50–60 тыс. километров. Часто владельцы автомобилей дополнительно меняют и ролики. Дело в том, что если ролик остановиться (заклинит) то и новая деталь придёт в негодность. А также могут возникнуть проблемы и с другими механизмами автомобиля.
