Датчик температуры ОЖ на Приору: технические параметры
Стоимость ДТОЖ на Приору составляет порядка 200-400 рублей. Изделия выпускают разные производители, но наиболее популярными являются устройства Luzar. Датчик температуры ОЖ на Приору имеет артикул 23.3828.
Он поставляется в картонной упаковке вместе с уплотнительным кольцом (медная или стальная шайба), которое важно при установке не забыть надеть на резьбу. Ниже технические параметры датчика
Характеристики ДТОЖ Приора
Перед установкой нового изделия, можно его проверить, измерив величину сопротивления. Это позволит убедиться в том, что вы купили не бракованное изделие. Как выполняется замена, подробно описано ниже.
Испытание на работоспособность
Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.
Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.
Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.
Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:
- Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
- Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
- Отсоедините от термоэлемента колодку с проводами.
- Выкрутите деталь, пользуясь ключом подходящего размера.
Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.
Для проведения испытаний вам понадобится:
- мультиметр или другой прибор, способный мерить сопротивление цепи;
- небольшая емкость для воды (можно обычный стакан);
- термометр со шкалой до 100 °С.
Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.
Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.
А еще интересно: Точки подключения сигнализации нива шевроле
Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.
Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Индикатор температуры двигателя особенности
Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.
При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.
Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата следов утечки ОЖ нет. Далее производится повторный запуск и выясняется, что вентилятор радиатора даже не включается, хотя устройство работоспособно.
При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого тосола/антифриза также показывает, что жидкость системы охлаждения в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, помпа также исправна.
Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.
Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.
На начальном этапе многие водители начинают искать причину. Некоторые сразу:
- промывают систему охлаждения
- меняют ОЖ и термостат
- проверяются штатные температурные датчики на двигателе и в приборной панели;
- прозванивается проводка и т.д.
В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается. Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.
Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).
Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.
- Запитывается устройство обычно от замка зажигания.
- Цифровая панель устанавливается в удобном месте в салоне автомобиля.
- Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.
Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с ЭБУ по ряду причин так делать нельзя.
Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.
https://youtube.com/watch?v=7T02GxgEjO8
Неисправности ДТОЖ и их признаки
Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.
Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.
Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:
- падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
- более длительное время прогрева автомобиля;
- учащённый выход двигателя за рамки оптимального температурного режима во время работы;
- увеличенный расход топлива;
- снижение контроля над автомобилем у водителя;
- дым из выхлопной трубы приобретает чёрный оттенок;
- нарушение стабильности работы двигателя.
Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.
Подробно рассмотрим принцип работы и разновидности контроллеров.
Магнитные
Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.
Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.
Биметаллические
Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.
В современных датчиках температуры антифриза могут использоваться два типа сенсоров:
- полупроводниковые;
- биметаллические.
Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.
Капиллярные
Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.
Этот тип контроллеров почти не используется по нескольким причинам:
- сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
- капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.
Типы и конструкция датчиков температуры
В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.
Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.
Датчики температуры отличаются способом подключения к ЭБУ:
• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами; • С винтовым контактом — на датчике выполнен один контакт с зажимным винтом; • Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.
Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.
Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:
• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата; • Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов; • Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.
Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.
Если датчик температуры неисправен
Это реально плохо, он может просто «загубить» ваш мотор. Это сказывается как на работе, так и на собственно самом состоянии агрегата. Он неправильно подает информацию в блок ЭБУ, а соответственно неправильно происходит топливоподача и зажигание топлива. Данные неправильные, и даже прогретый мотор может заглохнуть и уже не запуститься.
Также двигатель может перегреться, достигнуть стадии кипения, но данные передаваемые в ЭБУ будут не верными. Такой «перегрев» может физически повлиять на строение мотора, это сказывается в – «просевших» маслосъемных кольцах (проявляется — синий дым), в сложных случаях поршни вообще может заклинить.
Как видите, не смотря на простоту устройства этого датчика, он реально выполняет очень важные функции:
1) Способствует топливоподачи в нужных объемах, а также косвенно участвует в системе зажигания.
Устройство

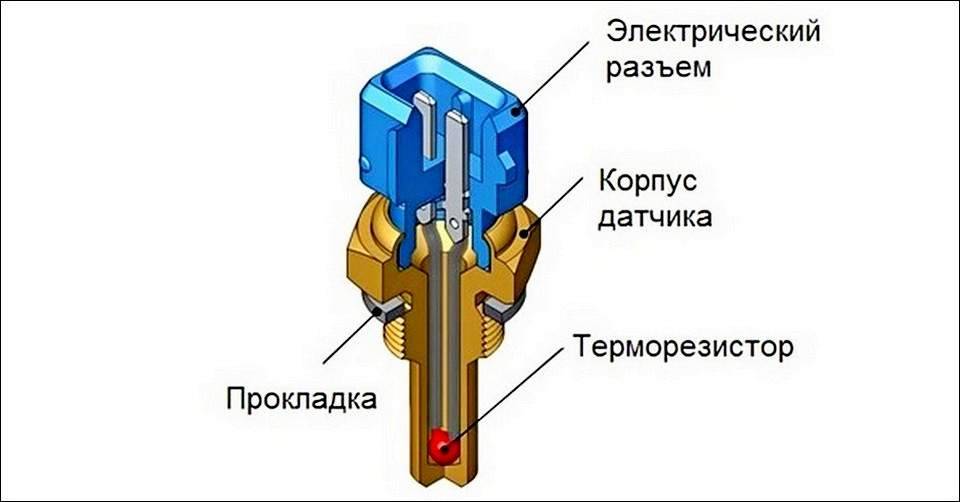

Современный ДТОЖ состоит из разъема, металлического корпуса, термистора (чувствительного электронного компонента) и прокладки. Небольшое устройство определяет собственное омическое сопротивление и передает показания в ЭБУ — электронный блок управления. В зависимости от степени нагрева или охлаждения антифриза, показания прибора меняются.
Устройство датчика ТОЖ
В ДТОЖ использованы резистивные элементы. При их нагревании сопротивление падает. К примеру, если датчик помещен в среду, нагретую до +20°C, термистор будет иметь сопротивление 3,5 кОм. Если антифриз нагреется до + 90°C, на датчике будет сопротивление 0,24 кОм. В редких случаях у некоторых моделей датчик температуры антифриза имеет положительный коэффициент, т.е. при нагревании сопротивление в цепи возрастает.
Ответ
Теоретически рабочая температура любого двигателя внутреннего сгорания должна находиться в пределах 80…95°С. Однако на практике ее измерение лишено смысла и напоминает измерение средней температуры по больнице. Ведь температура в различных частях мотора разная. Например, в камере сгорания она может достигать 2000 °С. Именно поэтому принято контролировать состояние охлаждающей жидкости, залитой в систему охлаждения двигателя.
В системе охлаждения мотора G4GC контроль за нагреванием охлаждающей жидкости (ОЖ) осуществляется специальным датчиком, связанным с электронным блоком управления двигателем (ЭБУД). Руководствуясь сигналами, полученными от него, ЭБУД управляет включением/выключением вентилятора, который охлаждает двигатель потоком воздуха и отводит тепло от радиатора с горячей ОЖ. Кроме того, температурный режим ОЖ учитывается ЭБУД при подготовке горючей смеси, так как горячему мотору нужно меньше топлива, чем холодному. Однако необходимо иметь в виду, что датчик контролирует состояние ОЖ только в месте его установки, а размещают его, как правило, в зоне, где обдув двигателя воздухом, поступающим от вентилятора ограничен (по мнению разработчиков мотора).
Температурный датчик охлаждающей жидкости (EST SENSOR) на двигателе G4GC установлен в канале рубашки охлаждения головки цилиндров. Конструктивно он представляет собой термистор, электрическое сопротивление которого уменьшается при возрастании температуры ОЖ. Если термистор снять и поместить в воду, то его сопротивление, измеренное омметром на выводах, должно находится в пределах:
| ТЕМПЕРАТУРА ВОДЫ, °С | ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ, кОм |
|---|---|
| -10 | 8,16…10,74 |
| 5,18…6,6 | |
| 20 | 2,27…2,73 |
| 40 | 1,059…1,281 |
| 60 | 0,538…0,65 |
| 80 | 0,298…0,322 |
| 90 | 0,219…0,243 |
Если полученная величина сопротивления не соответствует приведенным в таблице значениям, то EST SENSOR необходимо заменить.
Стрелочный прибор на приборной панели предназначен для информации водителя о температурном режиме работы мотора. Его видимая шкала отображает состояние ОЖ в диапазоне от 50 до 130°С с допуском примерно 8…10°С в обе стороны. Если стрелка прибора постоянно находится в средней зоне, то связка «EST SENSOR — термостат — вентилятор» функционирует нормально, поддерживая тепловой режим силового агрегата в пределах 80…95°С.
Если возникли сомнения в работоспособности датчика состояния ОЖ, то его можно проверить, как указано выше и при необходимости заменить. Кроме того симптомами, свидетельствующими о возможном выходе датчика из строя, наряду с закипанием жидкости, часто служат:
- увеличение расхода топлива;
- снижение мощности двигателя.
Кроме термистора за температурным режимом мотора следит термостат, который начинает открываться, когда ОЖ нагревается до 82°С. Закрывается термостат при температуре ОЖ порядка 77°С.
Полностью термостат открыт при температуре ОЖ, равной 95°С. При этом вентилятор включится, когда ОЖ нагреется до 97°С, а выключится при ее снижении до 92°С.
