Диагностика подвески автомобиля своими силами

Пневмобаллоны

Пневмобаллоны (варианты названий – пневмоподушки, пневмохэлперы) – это баллоны из силовой резины толщиной 1,1 см, накаченные воздухом. Они вставляются в полые пружины амортизатора на заднюю ось для усиления штатной подвески (на моделях, не имеющих стойки внутри пружины). Эти устройства предназначены для поднятия клиренса, улучшения амортизации, а также повышения грузоподъемности.

Доброго времени суток уважаемые читатели сайта АвтоАвеню, сегодня я Вам расскажу, как проверить подвеску автомобиля самостоятельно, и понять какие детали нуждаются в ремонте или замене.

Для того чтобы начать диагностику Вам понадобится гараж с ямой, подъемник или эстакада. Цель — получить возможность осмотреть автомобиль снизу. Также будет не лишним обзавестись перчатками, фомкой или монтажкой. Если Вы в первый раз видите свой автомобиль в таком ракурсе, не нужно бояться, при кажущейся сложности устройства подвески состоит она из типовых элементов.

Давайте рассмотрим самые ненадежные из них:

Шаровые опоры – используются в точках подвижных Т-образных соединениях.
Сайлентблоки и втулки – это резинки, вставляемые в болтовые соединения для гашения вибрации и шумов.
Пыльники – это такие резиновые чехлы, которые закрывают узлы от пыли, воды и грязи.
Стойки стабилизатора – состоят из поворотных кулаков, и служат как соединитель концов стабилизатора с основным элементом подвески
Сальники – резиновые колечки, которые устанавливаются в узлы для удержания масла в том месте, где вращаются валы или движущиеся детали.
Подшипники, пружины, и амортизационные стойки.

Диагностика задней подвески

Отсутствие в конструкции задней подвески компонентов управления делает ее диагностику значительно более простой и быстрой. Тут необходимо произвести оценку амортизаторов, крепежа выхлопной трубы, резиновых уплотнителей, реактивных тяг. Если же был обнаружен глухой стук, исходящий из участка задней части, то, скорее всего, он вызван неисправностями в районе выхлопной трубы.

Также подобный звук может появляться в результате обрыва компонентов глушителя. Проверка данного факта осуществляется простым покачиванием глушителя руками из стороны в сторону. Рекомендуется произвести диагностику «на ощупь» всех элементов подвески.

Таким образом, выявляется неисправность или деталь, нуждающаяся в ремонте, а возможно и в замене. По возможности, все вышеуказанные операции, следует производить на подъемнике или смотровой яме, когда машина находится в разгруженном состоянии и имеется доступ ко всем элементам подвески (элементам крепления, опорам, тягам).

Диагностика передней подвески

Некоторые неисправности можно определить находясь за рулем. Покрутите его в разные стороны. Если движение непривычное, высока вероятность сбоя в работе тяг, направляющей втулки и рулевых наконечников (о последних двух сигнализирует наличие люфта).

Подшипник ступицы проверяют “на ходу”. Громкий и равномерный гул говорит о проблеме. Альтернативная проверка этих запчастей требует вывешивания колес на домкрате, чтобы прокрутить с усилием колесо и выявить люфт.

Что включает “стационарная” диагностика передней подвески своими руками? Она начинается с проверки пыльников и запчастей из резины. Затем осматривают опоры, сайлентблоки балки, рулевые наконечники и крепежные болты. Испорченные комплектующие нужно менять. Самостоятельно определить неисправность можно по масляным подтекам.

Для проверки шаровых опор техническое средство необходимо приподнять. Далее монтировкой двигают вверх/вниз сайлентблоки рычагов, чтобы проверить их ход (признак проблемы — наличие люфта). Подшипники проверить просто — “раскачайте” машину в вертикальной (вверх-вниз) плоскости. Если “проходит” более одного колебания, запчасти изношены.

Когда нужно посетить СТО

Пройти техническое обслуживание необходимо, когда:

“железный конь куплен с рук”;

были случаи поломок каких-то частей авто;

после проведения серьёзного ремонта;

подошёл срок, поскольку один раз в году надо пройти техосмотр;

снижается уровень управляемости (тормозное, рулевое управление);

слышны шумы со стороны системы подрессоривания;

в рулевой стойке начинаются постукивания, подёргивания.

Подвеска это целая система, совокупность механизмов. Здесь собраны амортизаторы, пружины, стабилизаторы. Ей принадлежит очень важная роль, от неё зависит поведение “железного коня” на дороге, плавность хода, устойчивость, проходимость, комфорт.

Всегда свежие новости
Будьте вкурсе новостей, получайте свежие новости на электронную почту

Шарниры и уплотнители.

Нередко, возникновение шума при работе подвески говорит о износе резиновых прокладок

Поэтому при проведении ремонта подвески необходимо обратить свое внимание на состояние уплотнительных элементов. При критическом износе втулок, необходимо приступить к их замене

Подвеска автомобиля требует должного внимания в ходе эксплуатации автомобиля. Даже при соблюдении условий использования элементы совокупности неизбежно подвергаются повышенному износу. Своевременная диагностика и грамотное обслуживание позволит предотвратить поломки в пути и сохранить безопасность участников дорожного движения.

https://youtube.com/watch?v=N66hiseSoDs%3F

Поскольку ремонт подвески в большинстве случаев подразумевает замену поврежденных элементов, перед покупкой нового амортизатора или ШРУС, необходимо обратить внимание на рекомендации производителя. Удачного обслуживания!

Удачного обслуживания!

Люфт детектор

Это аналог вибростенда, но с расширенным функционалом. Его отличие от стенда для диагностики подвески автомобиля – подвижные площадки под колесами. Они могут не только имитировать неровности дороги, вытрушивая ходовую, но и двигаться в разных плоскостях.

Люфт детектор помогает механику диагностировать подвеску автомобиля. Человек самостоятельно управляет площадками под каждым колесом, двигая их в разные стороны. Одновременно он контролирует поведение каждого элемента ходовой.

Представьте себе, когда специалист в гараже монтировкой проверяет люфты в шарнирах шаровых, рулевых наконечниках, рычагах. Тоже самое делает за него люфт детектор. Он плавно перемещает площадку под колесом, механик контролирует работу всех элементов подвески.

Есть возможность записывать всю диагностику для клиента. Заказчик может онлайн контролировать весь процесс проверки, сидя за рулем автомобиля.

Этот комплекс приближен к работе автослесаря. Он может показать конкретные дефекты в подвеске или ходовой автомобиля. Если честно, опытный механик сможет точнее найти неисправность – это я вам говорю по личному опыту.

Причины поломки пружины

Существует пять основных причин, по которым задние и/или передние пружины полностью или частично выходят из строя.

Усталость металла и износ пружин. Происходит это по естественным причинам со временем. Металл в процессе эксплуатации становится мягче и податливее, соответственно, и пружина становится мягче. А также при столкновении витков пружины ржавеют и появляются микротрещины. Особенно вредно для прутков сильные удары возникающие при наезде машины на большой скорости на выбоину или кочку.
Постоянное трение витков ослабленной либо сильно загруженной пружины между собой. По этой причине снижается жесткость пружины, а поверхность самих витков становится не круглая, как была изначально, а имеющая выработанную плоскость. Соответственно, по этой причине пруток становится тоньше, а значит и пружина слабее.
Перегрузка автомобиля и езда на нем в таком состоянии на большой скорости по неровностям или расстояния. В таких условиях страдают все элементы подвески, в том числе, пружины.
Коррозия металла пружин. Это очень частая причина, по которой пружины выходят из строя. Со временем краска на их поверхности облущивается, а вода и дорожные реагенты делают свое дело. Интересно, что если коррозия «съела» на 10-мм проволоке пружины слой всего лишь 0,15 мм, то сечение указанной проволоки уменьшается аж на 6%!
Установка неподходящей пружины. В частности, это может произойти по причине неправильного подбора детали. Другой вариант — заводской брак. Зачастую бывает так, что в одной упаковке помещаются пружины с разной жесткостью.

Амортизаторы

Амортизаторы телескопических стоек выполняют очень важную роль в автомобиле – гасят колебания кузова и отвечают за устойчивость автомобиля на дороге при выполнении маневров.

Проверить работоспособность амортизаторов достаточно легко. Для этого возьмите и покачайте автомобиль, когда он стоит на ровной поверхности. После прекращения попыток раскачать автомобиль, он должен остановиться. Если задние амортизаторы или передние неисправны он продолжится раскачиваться.

При неисправных амортизаторах, эксплуатировать автомобиль становится проблематично. Чувствуется несобранность автомобиля, и пробои на каких то неровностях.

Обязательно, нужно загнать автомобиль на яму или эстакаду, и посмотреть есть ли на амортизаторах подтеки – если есть, значит амортизатор не в порядке, и его стоит поменять.

Для более глубокого анализа изношенных деталей нужен специальный вибростенд для диагностики подвески. Своими руками такой стенд собрать не получится, и купить его для частного использования тоже будет накладно, поэтому лучше всего раскошелится на несколько сотен рублей и обратится в сервис для выполнения этой процедуры.

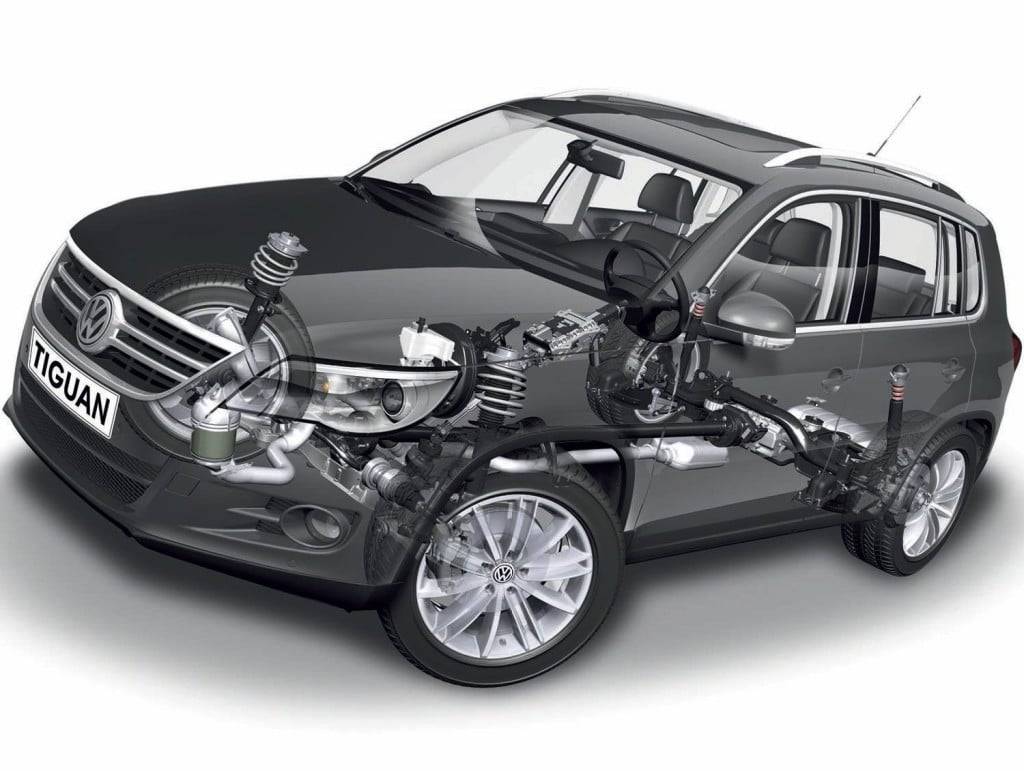

Строение подвески и основные детали

Всем известно, что дороги в России далеко не идеальные. Трещины асфальтированного покрытия, ямы и ухабы вызывают массу нареканий у автомобилистов. Кроме того, появляется все больше «лежачих полицейских». Автомобильная подвеска амортизирует все неровности и изъяны дороги.

Когда автомобиль едет по неровному дорожному покрытию, все ухабы передаются в виде колебаний на его кузов. Связующим звеном между кузовом и колесами выступает ходовая часть машины. Одна из задач подвески заключается в гашении колебаний, вызываемых неровностями дорожного покрытия. Конструкция ходовой части спроектирована таким образом, чтобы обеспечить возможность перемещения колес относительно кузова и изменять направление движения машины.

Автомобильная подвеска – это сложный узел, включающий такие элементы, как:

Упругие детали из металла (пружины, рессоры, торсионы) и неметаллические комплектующие (пневматические, гидропневматические, резиновые). Эти элементы принимают нагрузку, которая возникает при преодолении автомобилем неровностей дорожного покрытия, и распределяют ее на кузов.
Гасящие детали (амортизаторы). Комплектующие ходовой части с гидравлическим, пневматическим или гидропневматическим устройством гасят колебания, которые передаются от упругих деталей.
Направляющие детали, выполненные в форме различных рычагов, соединяют кузов с ходовой частью и определяют их возможное перемещение относительно друг друга.
Стабилизаторы, обеспечивающие поперечную устойчивость автомобиля (упругая штанга из металла, которая служит для соединения ходовой части с кузовом, а также для защиты от увеличения крена машины в ходе езды).
Опоры колес (расположенные на передней оси поворотные кулаки, которые принимают нагрузку от колес и передают ее другим элементам ходовой части).
Крепежные элементы узлов и комплектующих подвески, которые обеспечивают их соединение между собой и крепление к кузову (болты, композитные сайлентблоки, шаровые опоры).

Принцип действия ходовой части машины основан на преобразовании ударной энергии, которая возникает при наезде колеса на различные неровности дороги, в движение упругих деталей. При этом движение таких деталей смягчается гасящими элементами (амортизаторами), поэтому смягчается сила удара, воздействующая на кузов авто. Именно так происходит поддержка плавности хода машины. Получить более наглядное представление о работе деталей подвески можно, рассмотрев видео, демонстрирующее их взаимодействие.

Шрусы

Чаще всего, неисправный шрус, показывает себя отчетливом хрустом с вывернутом рулем в какую-либо сторону при резком троганье. Когда данный симптом наблюдается у автомобиля, есть смысл загнать автомобиль на яму и проверить.

Для того чтобы самому проверить шрус, нужно для начала выполнить визуальный осмотр, если пыльники порваны, велика вероятность того что шрус неисправен, так как грязь которая будет залетать под него будет выполнять роль абразива, и в несколько раз ускорит износ.

Далее производите проверку на люфт. Для этого возьметесь за привод и подергайте по часовой и против часов стрелки, если будет ощущаться люфт, значит шрус неисправен.

Вышеперечисленное далеко не все что входит в диагностику. Данные процедуры помогут выяснить лишь общее состояние основных узлов подвески. Для более глубокого анализа изношенности того или иного элемента может потребоваться оборудование, которое есть только на СТО.

Диагностика у знакомого механика в гараже, гаражной СТО

Если самостоятельно найти неполадку вы не можете, а деньги на крупную станцию тратить не хотите, стоит найти знакомого мастера, который может в собственном гараже или частной станции принять ваш автомобиль и провести диагностические работы. Это даст гораздо более точные результаты, а также небольшие расходы на оплату дружеской услуги. В процессе проверки машины мастер сможет найти поломки и указать их для последующего исправления.

Главные преимущества гаражных мастерских:

достаточно низкий ценник в сравнении с крупными станциями и диагностическими центрами, стоимость услуг практически ни для кого не станет неприятным сюрпризом, для всех доступно;
на станции обычно есть достаточно большой набор инструмента, который позволит провести диагностические работы максимально быстро, повысив точность, в сравнении с самостоятельной работой;
знакомый мастер или сотрудник такого сервиса — более профессиональный и опытный автомеханик, чем владелец авто, который занимается этим больше из необходимости или в качестве хобби;
найденные поломки в большинстве случаев отвечают действительности, но не всегда такие мастера докапываются до конкретной причины неполадок, устраняя лишь внешние проявления;
на такой станции можно не только выполнить диагностику, но часто и устранить поломку, а также провести десятки других мелких автомобильных работ, о которых вы давно задумывались.

Эти преимущества могут заставить вас уже набирать номер знакомого мастера. Но не торопитесь, у данного метода есть и масса недостатков. В частности, мастер не всегда будет опытным, а его подход к работе может оказаться наплевательским. Многие механики ищут возможность заработать и не брезгуют заработками на знакомых. Так что стоит аккуратно выбирать исполнителя такой диагностики, чтобы не попасть в неприятную ситуацию.

Нужно ли менять пружины комплектом на все колеса?

Вспоротое обломком пружины колесо На этот вопрос нельзя ответить однозначно. С одной стороны, многие специалисты рекомендуют к замене весь комплект пружин по кругу. С другой стороны, если вы владелец переднеприводного автомобиля, то скорее задние пружины и амортизаторы вашего авто будут жить в 1.5-2 раза дольше, чем передние элементы. На них попросту нагрузка будет меньше. А значит, если пружины не ржавые, зачем менять их на новые? Достаточно поменять передние и ездить дальше!

Впрочем, чтобы это определить, необходимо заехать на СТО и детально изучить подвеску. Может, кажущаяся благополучной пружина уже лопнула и это действительно эпидемия.

Нужно ли менять пружины комплектом на все колеса?

Когда нужна диагностика подвески автомобиля

Подержанное авто проверяйте до оформления покупки. Плановую проверку проводите всегда — запланируйте дату и запишитесь в СТО заранее, чтобы не искать техцентр в экстренном режиме. Опирайтесь на рекомендации производителя.

нехарактерный “шум” при движении;
“лязганье” при поворотах рулевого колеса;
потеря устойчивости (на кочках, в поворотах и на скорости);
крен машины при торможении;
руль “ведет” при разгоне.

Если вы сомневаетесь в результатах диагностики подвески своими руками, обратитесь в техцентр. Заказать выездную проверку, эвакуатор или просто найти подходящий автосервис можно на агрегаторе Uremont.com. Заполните онлайн-бланк заявки — в течение 15 минут придут отклики.

Как сделать диагностику подвески

Она проводится поэтапно, контролируют работу всех деталей:

Проверяют, заменяют амортизаторы (при потере упругости, машина будет ехать очень жёстко. Кузов качают на ровной площадке. Если колебания гасятся, значит всё в норме).
Осматривают шаровую опору (при стуках, плохом управлении, увеличении люфта в рулевом колесе деталь подлежит замене).
Проверяют подшипник ступицы (если при движении слышен гул, который увеличивается при разгоне, значит деталь неисправна. Если оставить всё как есть, не ремонтировать, то немного спустя колесо заклинит).
Проверяют рычаги передней подвески (сигналом тревоги может послужить стук, который они издают).
Осматривают пружины (слышимые стуки показывают её неисправность).

Как сделать диагностику подвески

Провести обследование ходовой можно самостоятельно с применением подручных средств, либо поручив работу мастерам на автосервисе.

Своими руками

Самостоятельная диагностика и ремонт обычно проводятся в гаражных условиях при наличии минимума инструментов. Специалисты рекомендуют проверять ходовую следующими способами:

визуально осмотреть узлы на предмет неисправности креплений, дефектом резиновых элементов, подтекания жидкостей;
проехать на авто с открытыми окнами и прислушаться к возникающим посторонним шумам, определив место расположения неисправности;
заехать на яму или эстакаду, «подергав» руками за все движимые элементы с целью поиска люфта или «закисания».

При наличии сомнений в работоспособности той или иной детали рекомендуют обратиться в специализированную автомастерскую.

На вибростенде

Процесс советуют проводить под наблюдением специалистов. Автомобиль устанавливают на нейтральную передачу и заезжают на платформу. В зависимости от модели диагностического оборудования, в некоторых случаях дополнительно устанавливают датчики на проверяемые части подвески.

Сайлентблок отслоение резины

Результат проверки выводится на экран и анализируется специалистом. По окончании диагностики проводят визуальный осмотр для подтверждения диагноза.

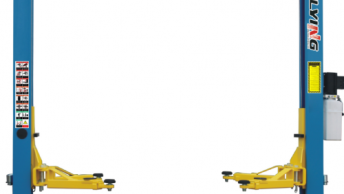

На подъемнике

Обследование на подъемнике аналогично осмотру на эстакаде или в яме, с той лишь разницей, что мастер обладает лучшими возможностями по перемещению авто, следовательно, имеет доступ к большему количеству узлов подвески.

Подшипники ступиц

Если подшипники ступицы неисправны они выдают гул, который появляется при езде. Данный гул становится очень слышно при езде по ровной дороге с одной скоростью.

Для уверенности, что это именно подшипник ступицы, а не какой-нибудь подшипник коробки, нужно немного разогнать автомобиль, выключить передачу для того чтобы автомобиль двигался накатом. Если наши опасения подтвердились.

Чтобы, узнать какой именно подшипник гудит, нужно поднять автомобиль на домкрат, и раскрутить колесо, если будет чувствоваться характерный скрежет подшипника, то значит данный подшипник неисправен.

Когда ситуация очень запущена, у колеса появляется люфт в вертикальной плоскости. Чем сильнее будет изношен подшипник, тем больше будет люфт.

Вступление

Подвеска автомобиля – один из важнейших элементов любого транспортного средства. Именно на эту составляющую приходятся максимальные нагрузки в процессе эксплуатации автомобиля, и уровень безопасности вождения напрямую зависит от исправности подвески. Поэтому своевременный ремонт передней или задней подвески обеспечивает безопасность всех пассажиров транспортного средства и способствует комфортной езде.

Рекомендуется время от времени проводить профилактические работы, такие как диагностика подвески автомобиля, которая может быть осуществлена, как в ближайшем автосервисе, так и своими руками.

Основные признаки неисправности ходовой части:

Посторонние шумы, стуки и скрипы в системе ходовой;
Снос передней или задней оси, увод авто в сторону при езде по неровной дороге и на поворотах;
Увеличенный тормозной путь;
Долго не угасающие колебания кузова;
Нехарактерные вибрации при езде и преждевременное срабатывание ABS (при ее наличии);
Видимые повреждения на элементах ходовой, деталях подвески, следы утечки технологической жидкости на амортизаторах.

Обслуживание ходовой и ремонт подвески рекомендуется проводить в условиях специализированных сервисных центров. Располагающих современным тестовым и диагностическим оборудованием, специальным инструментом и штатом опытных специалистов. Всегда нужно помнить о том, что эксплуатация автомобиля с неисправной системой ходовой и подвески чревата серьезными последствиями.
