Электрические реечные стеклоподъемники на Газель – в чем преимущества?

Как это работает?

Электростеклоподъемники. довольно простой и примитивный функциональный блок. Понимание его работы не является наименьшей трудностью для опытного мастера или новичка, который только начинает понимать основы автомобильного дизайна.

Основным рабочим элементом являются кнопки, которые расположены на дверной карте или центральной консоли. Нажав кнопку, вы можете открыть или закрыть стекло в зависимости от направления нажатия кнопки.

Кнопка представляет собой примитивный механизм, состоящий из пружины и двух контактов: нажатие вызывает короткое замыкание, которое начинает функционировать немедленно. Но все же самым важным компонентом является электродвигатель, который расположен там же, где обычно можно увидеть рукоятку механизма на старых автомобилях.

Мотор вращается, когда кнопка нажата и система закрыта. Кроме того, в зависимости от того, как была нажата кнопка, ток может идти по цепочке в том или ином направлении, в результате чего стекло поднимается и опускается. Скорость и скорость двигателя всегда остаются одинаковыми, поскольку напряжение, приложенное к его клеммам, всегда одинаково и составляет приблизительно 12 вольт.

Мотор не подключен жестко или непосредственно к стеклу: кабельная рама перемещает стеклянную раму, которая подтягивается к двигателю через систему подвижных роликов. Это техническое решение позволило убрать львиную долю нагрузки с механизмов, обеспечив им большую надежность и срок службы.

READ Где Находится Датчик Коленвала На Пассат Б4

Многие водители заметили, что окна отказываются работать, пока зажигание не выключится и ключ не вернется в нужное положение. Это раздражает некоторых, но у этого решения есть свои преимущества: оно полностью исключает возможность обрыва или замыкания цепи, при которой окно может открываться без ведома владельца.

Электростеклоподъемники реечного типа

Реечные стеклоподъемники считаются одними из самых «долгоиграющих» по сравнению с остальными. Работают ЭСП реечного типа по принципу передачи вращательного движения от электромотора на шестерни, с последующим его превращением в линейное движение реек, которые выполняют подъем. Кроме надежности стеклоподъемники этого типа выполняют подъем стекол намного быстрее и тише, чем тросовые аналоги.

Но, как и все в это Мире, реечные стеклоподъемники не безупречны и имеют свои недостатки. Главный недостаток состоит в том, что шестерни нуждаются в смазке, без нее они очень скоро начинают стираться, а сами электростеклоподъемники перестают нормально функционировать. Второй недостаток, особенно касается тех устройств, производители которых решили «сэкономить» на металлических деталях, и отдали предпочтение пластику. Дело в том, что этот материал хрупок и по прочности заметно проигрывает алюминию, в результате чего сокращается сроке службы таких ЭСП. Кроме прочего, реечный механизм более громоздкий, поэтому устанавливают их преимущественно в «больших» автомобильных дверях.

Возможна ли установка самодельного привода?

Такой вопрос возникает у многих «кулибиных». О такого рода устройствах информации нет. Да и нужно ли, если в наше время никаких особых трудностей с приобретением штатного оборудования нет? Одно время в продаже были небольшие коробочки, прилаживаемые прямо на обшивку вместо ручки, которую приходилось крутить тому, кто сидел возле двери. Сейчас уже вряд ли можно найти такие устройства не только в продаже, но и на складах ненужных вещей.

И еще один вопрос, который часто тревожит наших автовладельцев: целесообразно ли от других автомобилей на двери машин ранних выпусков, не оборудованных электроприводами? Как говорится, для пытливых умов и умелых рук нет никаких преград. Но не надо забывать, что помимо моторчиков придется вносить изменения в электроцепь, снабжая ее дополнительными реле, выключателями и предохранителями

. Если у вас нет опыта работы с электроникой, такие эксперименты весьма нежелательны. К тому же не рекомендуется вносить конструктивные особенности, не учтенные производителем. Если желание сделать тюнинг слишком сильное, обратитесь за помощью к специалистам автосервиса, которые смогут установить электропривод на ваш автомобиль.

Насколько надежно устройство?

Опытные мастера прекрасно знают одну истину: чем устройство проще, тем оно надежней. Это утверждение вполне применимо и к моторчику, ответственному за подъем-опускание дверных стекол на автомашине. Дефицита в этих агрегатах нет, и потому многие водители не утруждают себя , если вдруг подъем стекла замедляется или вообще перестает работать. Просто приобретается новый привод и устанавливается на место старого. Тем не менее достаточно всего лишь произвести чистку агрегата, и он вновь готов к пользованию.

Некоторые производители по каким-то причинам стали применять в редукторах шестерню из пластмассы. Это сильно влияет на надежность агрегата и вызывает раздражение у автовладельцев по причине частого выхода из строя. Обломанные зубья образуют пробел, из-за которого образуется «проскальзывание», приводящее к тому, что движение стекла застывает в той точке, где оно было остановлено.

Щетки электромоторов тоже постоянно истираются. Ротор питается током через две небольшие «штучки» в виде двух тоненьких пластинок с медными или ферритовыми накладками. Их называют щетками. В результате силы трения, а также разрядов тока, которые в местах соединения вызывают искру, происходит истирание контактов, из-за чего они уже не так плотно прижимаются к якорю.

Иногда причиной становится простая пыль, попадающая под контакт и не дающая току поступать на обмотку. Как понимаете, в этом случае требуется простая очистка. А в предыдущем примере необходима замена щеток. Правда, дать точный ответ, имеются ли отдельные детали двигателя стеклопривода в продаже, довольно сложно. В общем-то к поломкам самого моторчика отнести больше нечего. Остальные причины, по которым могут быть неполадки, связанные с боковыми стеклами, связаны с электрической цепью, реле, предохранители, контакты выключателей и на механику, когда повреждения связаны непосредственно с кронштейном, передающим момент усилия от редуктора на само стекло.

Как это работает?

Электростеклоподъемники. довольно простой и примитивный функциональный блок. Понимание его работы не является наименьшей трудностью для опытного мастера или новичка, который только начинает понимать основы автомобильного дизайна.

Основным рабочим элементом являются кнопки, которые расположены на дверной карте или центральной консоли. Нажав кнопку, вы можете открыть или закрыть стекло в зависимости от направления нажатия кнопки.

Кнопка представляет собой примитивный механизм, состоящий из пружины и двух контактов: нажатие вызывает короткое замыкание, которое начинает функционировать немедленно. Но все же самым важным компонентом является электродвигатель, который расположен там же, где обычно можно увидеть рукоятку механизма на старых автомобилях.

Мотор вращается, когда кнопка нажата и система закрыта. Кроме того, в зависимости от того, как была нажата кнопка, ток может идти по цепочке в том или ином направлении, в результате чего стекло поднимается и опускается. Скорость и скорость двигателя всегда остаются одинаковыми, поскольку напряжение, приложенное к его клеммам, всегда одинаково и составляет приблизительно 12 вольт.

Мотор не подключен жестко или непосредственно к стеклу: кабельная рама перемещает стеклянную раму, которая подтягивается к двигателю через систему подвижных роликов. Это техническое решение позволило убрать львиную долю нагрузки с механизмов, обеспечив им большую надежность и срок службы.

READ Как Снять Запаску На Газель Некст

Многие водители заметили, что окна отказываются работать, пока зажигание не выключится и ключ не вернется в нужное положение. Это раздражает некоторых, но у этого решения есть свои преимущества: оно полностью исключает возможность обрыва или замыкания цепи, при которой окно может открываться без ведома владельца.

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

https://youtube.com/watch?v=a1Yto0Eqprw

Тросовый механизм

Данный механизм имеет довольно простую конструкцию. Основной деталью механизма по праву считается трос. Зачастую наматывают несколько тросов, чтобы обеспечить надежную работу механизма. Бывают также случаи, когда вместо данной детали используют специальные цепи или ремни. Трос механизма стеклоподъемника наматывается на барабан, а натягивается специальными роликами, которые регулируют натяжение. Сами ролики прикрепляются к двери. В свою очередь барабан соединяется с нижней частью с помощью пластины и перемещается вместе с тросом. В случае если в автомобиле установлено широкое стекло, трос удерживает его с двух сторон для того, чтобы избежать перекоса.

Устройство электростеклоподъемника

Главная задача стеклоподъемников заключается в поднятии и опускании стекол, установленных в дверях автомобиля. Сначала для этого использовались исключительно механические системы, которые в народе называются «мясорубками» или «веслами». Теперь же им на замену постепенно приходят электрические системы, а механический привод устанавливается только на бюджетные модели автомобилей.

Зачастую установка электрической системы происходит внутри дверей, но также они могут монтироваться в специальных подрамниках или других местах – это зависит от фантазии и находчивости автомобильных производителей. Стеклоподъемный механизм в редких случаях может крепиться и на самом корпусе.

В состав конструкции стеклоподъемника входят следующие элементы:

  • подъемник;
  • электрический привод;
  • блок управления механизмом.

Управление электростеклоподъемниками возлагается на блок управления, состоящий из микросхемы и клавиш. Нажимая соответствующие кнопки, водитель регулирует открытие правого или левого окна. Привод состоит из нескольких элементов, один из которых представляет собой электрический двигатель, а другой – зубчатую или червячную передачу.

Элементы конструкции находятся на одном и том же блоке. Благодаря приводу создается необходимое усилие, передающееся стеклоподъемнику, в результате чего стекло двигается. Благодаря червячной передаче, которая содержится в конструкции электростеклоподъемника, можно предотвратить незапланированное открытие окон.

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Необходимость ремонта стеклоподъемников ВАЗ

И механические, и электрические стеклоподъемники ВАЗ могут выйти из строя. Причем причин поломки может быть несколько — для каждого типа стеклоподъемников характерен определенный набор факторов, который может привести к необходимости ремонта.

Механические стеклоподъемники, как правило, выходят из строя в результате износа или механического повреждения элементов конструкции. Больше всего подвержены повреждениям шестерни механизма, которые при частом использовании могут истираться, а также ломаться при чрезмерном механическом воздействии. Стоимость шестерней невысока, их можно приобрести практически в любом автомагазине и быстро заменить — для этого не потребуется особых навыков.

Причин выхода из строя электростеклоподъемников больше, и они более разнообразны. Среди главных причин — поломка электродвигателя, который чаще подлежит замене, чем ремонту. Причиной может стать также поломка определенных элементов механизма (например, растяжение троса в тросовых электростеклоподъемниках или отсутствие смазки в реечных стеклоподъемниках). В таких случаях целесообразно проводить замену только поврежденных элементов механизма.

Поскольку электрические стеклоподъемники являются электрооборудованием, нарушение их функционирования может быть вызвано повреждением электрической цепи, а также перегоранием предохранителя.

Какие стеклоподъемники популярнее – Форвард или Гранат?

В декабре 2020 года на PartReview стеклоподъемники Гранат в целом оказались популярнее чем Форвард.

По соотношению голосов стеклоподъемники Гранат превзошли Форвард:

  • У Форвард соотношение положительных голосов (74) к отрицательным (20) составило 54 голоса.
  • У Гранат соотношение позитивных голосов (110) к негативным (11) составило 99 голосов.

По количеству отзывов стеклоподъемники Гранат превзошли Форвард:

  • На стеклоподъемники Форвард написано 29 отзывов: 20 положительных, 7 нейтральных, 2 отрицательных.
  • На стеклоподъемники Гранат написано 39 отзывов: 34 положительных, 4 нейтральных, 1 отрицательный.

Снятие стеклоподъемника

Снимаем обивку двери (смотрим статью – «Снятие обивки двери»).

1. Опускаем стекло в среднее положение и головкой «на 10» отворачиваем два болта крепления стекла к кулисе стеклоподъемника.

2. Поднимаем стекло в верхнее положение и фиксируем его (например, скотчем). Ключом «на 10» отворачиваем три болта крепления редуктора стеклоподъемника

3. Отворачиваем гайки верхнего крепления стеклоподъемника

4. Отворачиваем гайки нижнего крепления стеклоподъемника.

5. Отсоединяем тягу внутренней ручки от замка (см. Снятие замка передней двери). Вынимаем стеклоподъемник из двери.

Устанавливаем стеклоподъемник в обратной последовательности, смазав тросы, оси роликов и шестерни редуктора любой пластичной смазкой.

Замена стекол передней двери

Поднимаем стекло в верхнее положение.

Снимаем обивку двери.

Установка электрических стеклоподъемников своими руками

Вопросом самостоятельной установки задаются, как правило, владельцы отечественных автомобилей. В интернете есть немало пособий, как установить электрические стеклоподъемники на ВАЗ-2107, ВАЗ-2110, ВАЗ-2114 и другие модели.

В магазинах продаются стеклоподъемники для конкретных автомобилей, например, ВАЗ-2110 или ВАЗ-2114, либо универсальные, которые можно установить практически в любую машину (например, ВАЗ-2107). Отличие между ними в том, что для того, чтобы установить специализированный механизм, необходимо полностью демонтировать старый механический, а универсальный объединяется с имеющимся.

Поскольку для ВАЗ-2107 нет специальных стеклоподъемников, единственный способ автоматизировать процесс открывания и закрывания окон – поставить универсальные электрические стеклоподъемники. Для этого демонтируются ручки-«весла», внутри каждой двери устанавливается электромотор, который посредством шестерен приводит в действие родной механический стеклоподъемник.

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

  1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
  2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
  3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
  4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
  5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
  6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

Как устроены стеклоподъемники и их виды

В основном, данное устройство оборудовано в дверце автомобиля, в отдельном специальном подрамнике или же на самом корпусе. Устройство стеклоподъемников состоит из:

  • привода;
  • подъемного механизма;
  • блока управления.

Все составляющие устройства объединены в общий блок, который состоит из кнопок и микросхем.

Привод комплектуется электрическим двигателем, червячной и зубчатой передачей. Подобная конструкция позволяет создать усилие на подъемник, который, в свою очередь, запускает в действие режим поднятия или опускания стекол. Сам процесс перемещения стекла происходит благодаря электродвигателю, который в свою очередь запускается при нажатии кнопки в салоне автомобиля. ЭСП значительно повышают комфорт и легко встраиваются в корпус.

Механизм подъема имеет некие разновидности, которые отличаются между собой строением и принципом действия:

  • реечный;
  • тросовый;
  • рычажный.

Если сравнить данные типы стеклоподъемников, можно отметить, что реечный механизм подъема отличается своей долговечностью. Он состоит из электрического мотора, который приводит в действие шестерню, благодаря чему происходит процесс передвижения линейной системы реек. Данный тип обладает низкой степенью шума и высокой скоростью поднятия и опускания стекла. Рациональнее всего устанавливать реечный механизм на правый или левый передний подъемник, так как они не будут отвлекать своим шумом. Более того, быстрое и легкое движение стекла водителю необходимо из соображений безопасности и комфорта.

Если же выбирать тросовый подъемник, то стоит учесть его быстрое изнашивание. Данный тип подъемника выбирают большинство автомобилистов, так как он обладает высокой ремонтопригодностью. Изношенные или деформированные механизмы и запчасти можно с легкостью найти в любом специализированном магазине.

Рычажный тип ЭСП отличается своей надежной конструкцией и небольшим размером. Его механизм подъема может состоять из одного или двух рычагов, которые обеспечивают равномерное перемещение стекол. Их конструкция позволяет легко их монтировать и демонтировать. Такой вид стеклоподъемника подходит практически к каждой модели автомобиля.

Доводчики стёкол

Говорят к хорошему быстро привыкаешь. Не стал исключением и я. Привыкнув на предыдущей Королле к доводчикам стёкол, был во-первых удивлён тем что на более свежем казалось бы кузове, только водительское стекло имеет режим Auto. Разобрав дверь, обнаружилось что в водительской двери стоит довольно непростой контроллер, а в остальных трёх дверях обычные электромоторы управляющиеся «силой» с водительского блока кнопок.

Вторым отличием от Короллы в 12-м кузове стало то, что водительский контроллер не хочет поднимать стекло при выключенном зажигании и самое главное, что информацию о включенном зажигании он узнаёт по Lin-шине из блока управления кузовом (body-ecu). Соответственно заставить контроллер водительского стеклоподъёмника поднимать стекло при постановке на охрану не получится.

Заявленная Пандорой функция «Комфорт» тоже не заработала, поэтому пришлось идти более радикальным путём и снимать контроллер для врезки прямого управления электромотором. Контроллер сделан в одном корпусе с мотором ЭСП, снимаем всё это с двери.

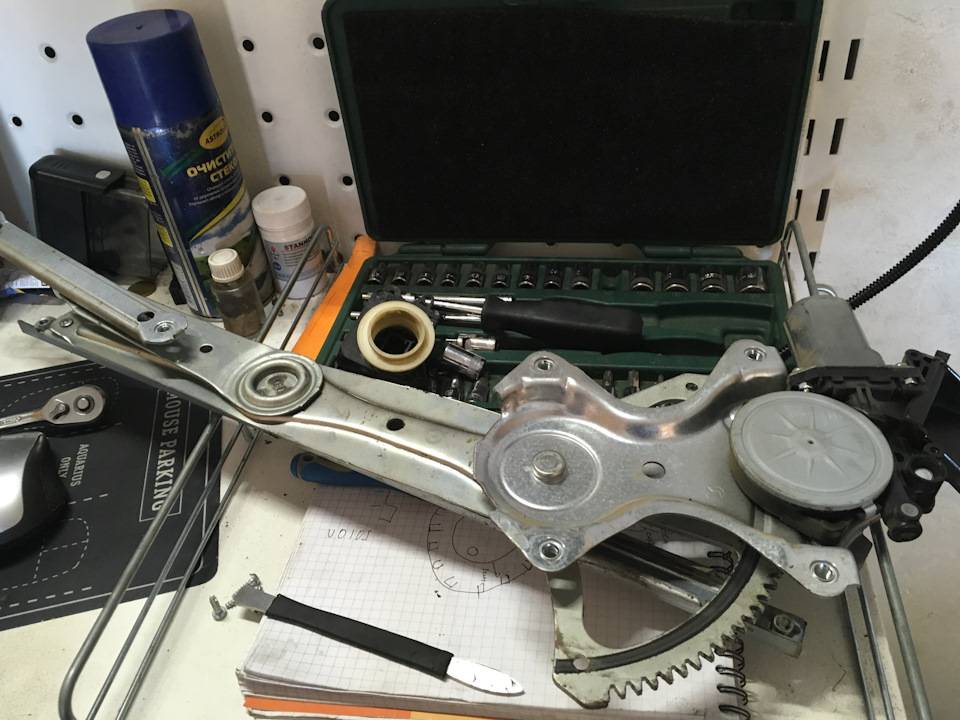

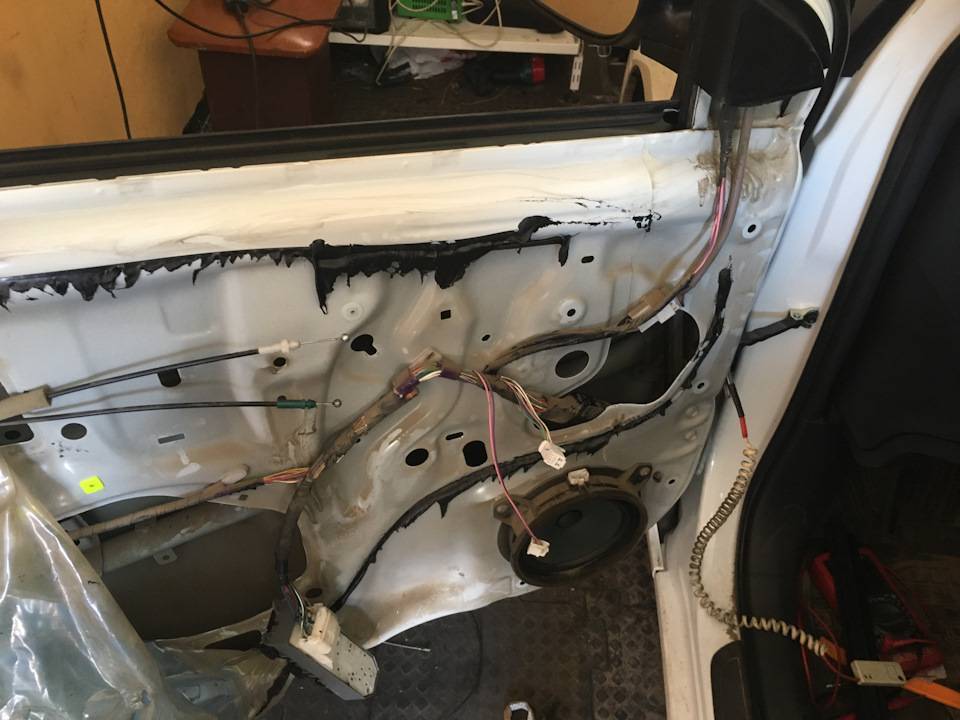

Дверь со снятым ЭСП

На столе откручиваем 4 болта крышки контроллера и аккуратно вынимаем его из корпуса.

Снятая крышка

Контроллер вид снизу

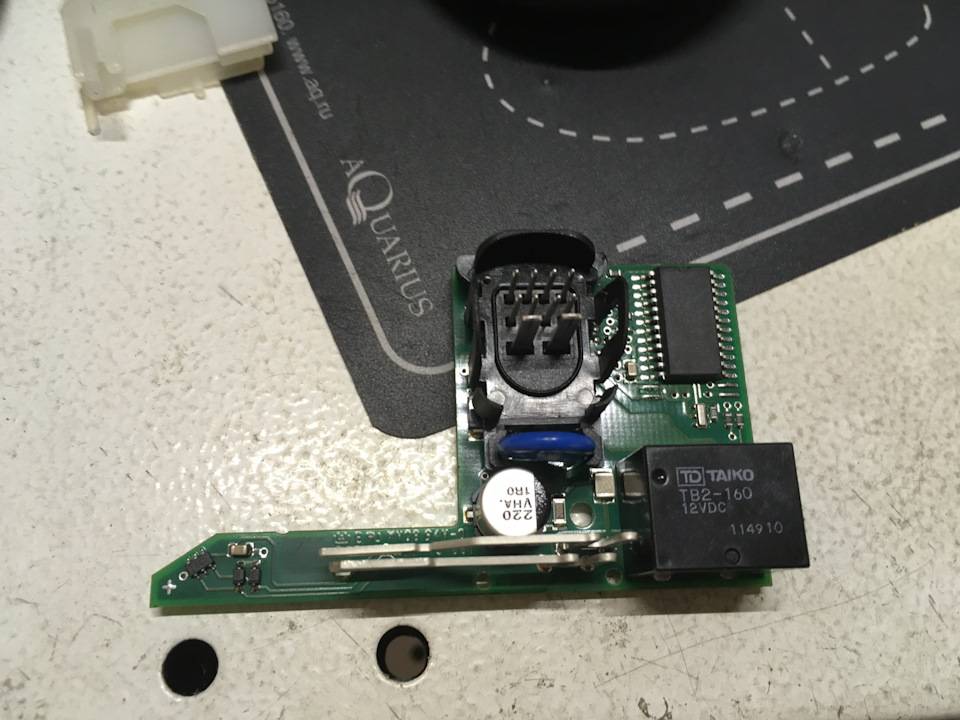

Контроллер вид сверху

Далее нужно отпаять силовое реле которое мешает нам добраться к дорожкам.

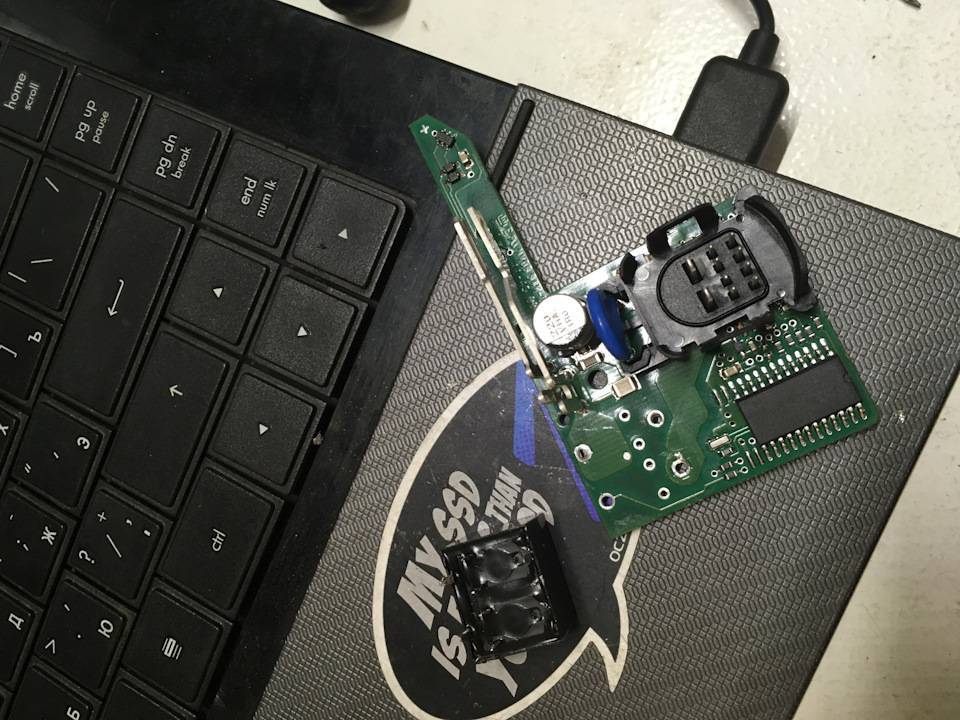

Отпаянное реле

После отпайки начинается очень ответственная часть, всё что выбудете делать — на вашей ответственности, ибо можно повредить плату и придётся искать новый контроллер! Аккуратно нужно разрезать две дорожки в местах обозначенных красными линиями, и сделать после этого одну хорошую толстую перемычку в месте обозначенном синей линией. Разрезы должны быть широкими, исключающими замыкание между ними!

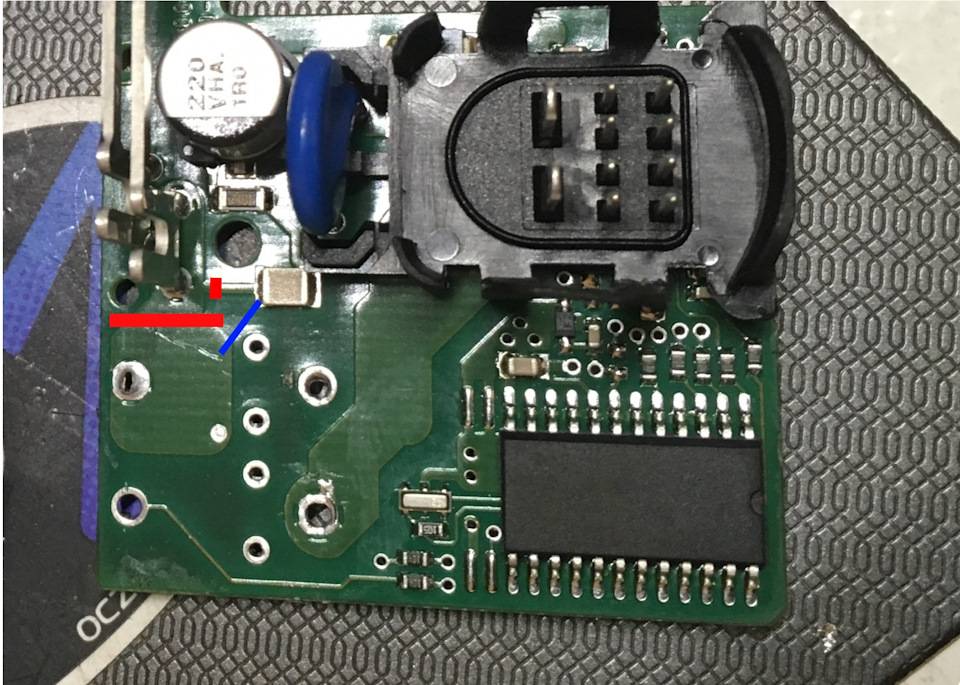

Разметка дорожек

К получившимся двум отдельным дорожкам нужно припаять хорошие провода. Я использовал куски моторной косы Toyota. Далее возвращаем реле на место и хорошо пропаиваем его ноги.

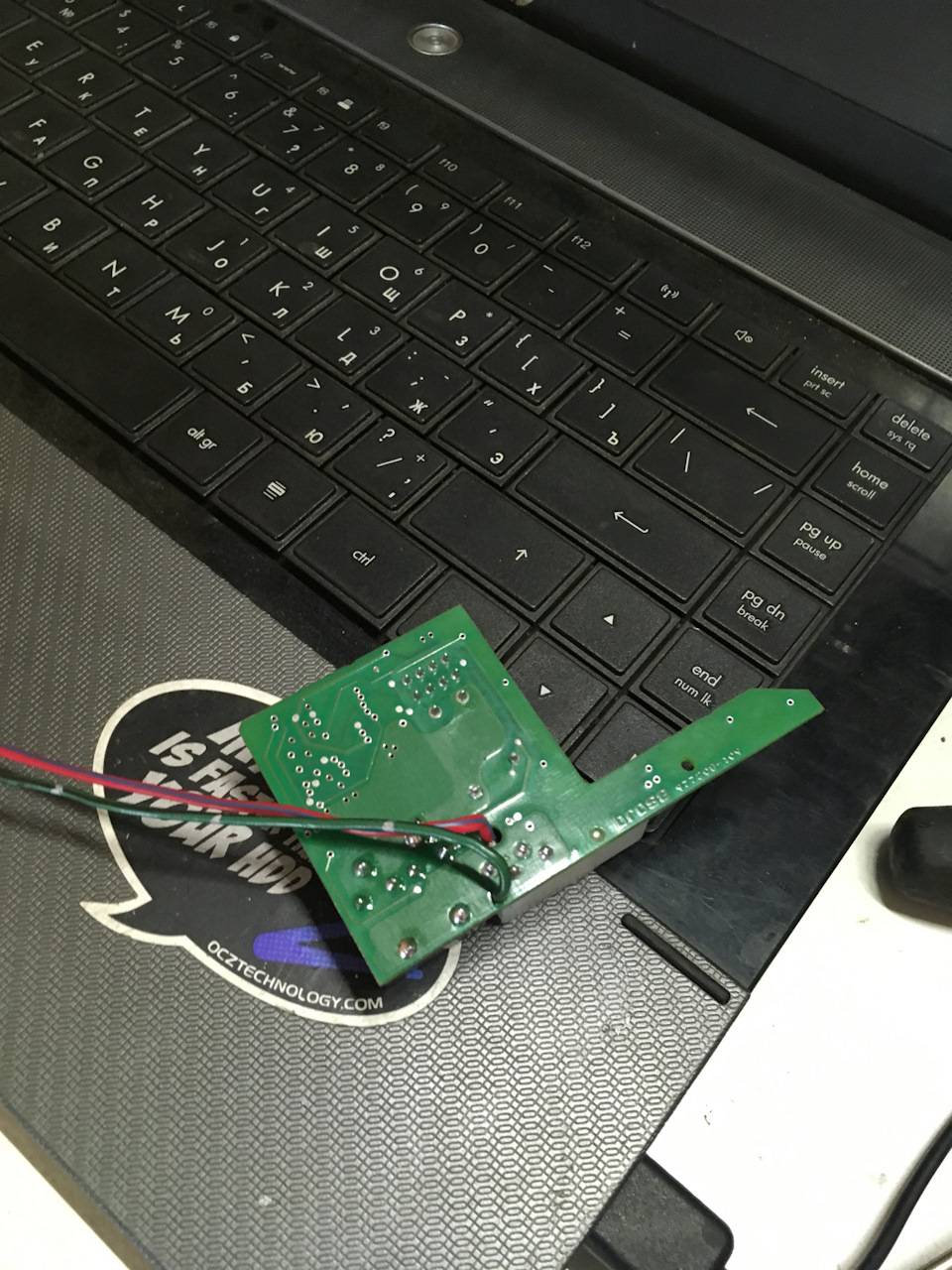

Выведенные провода

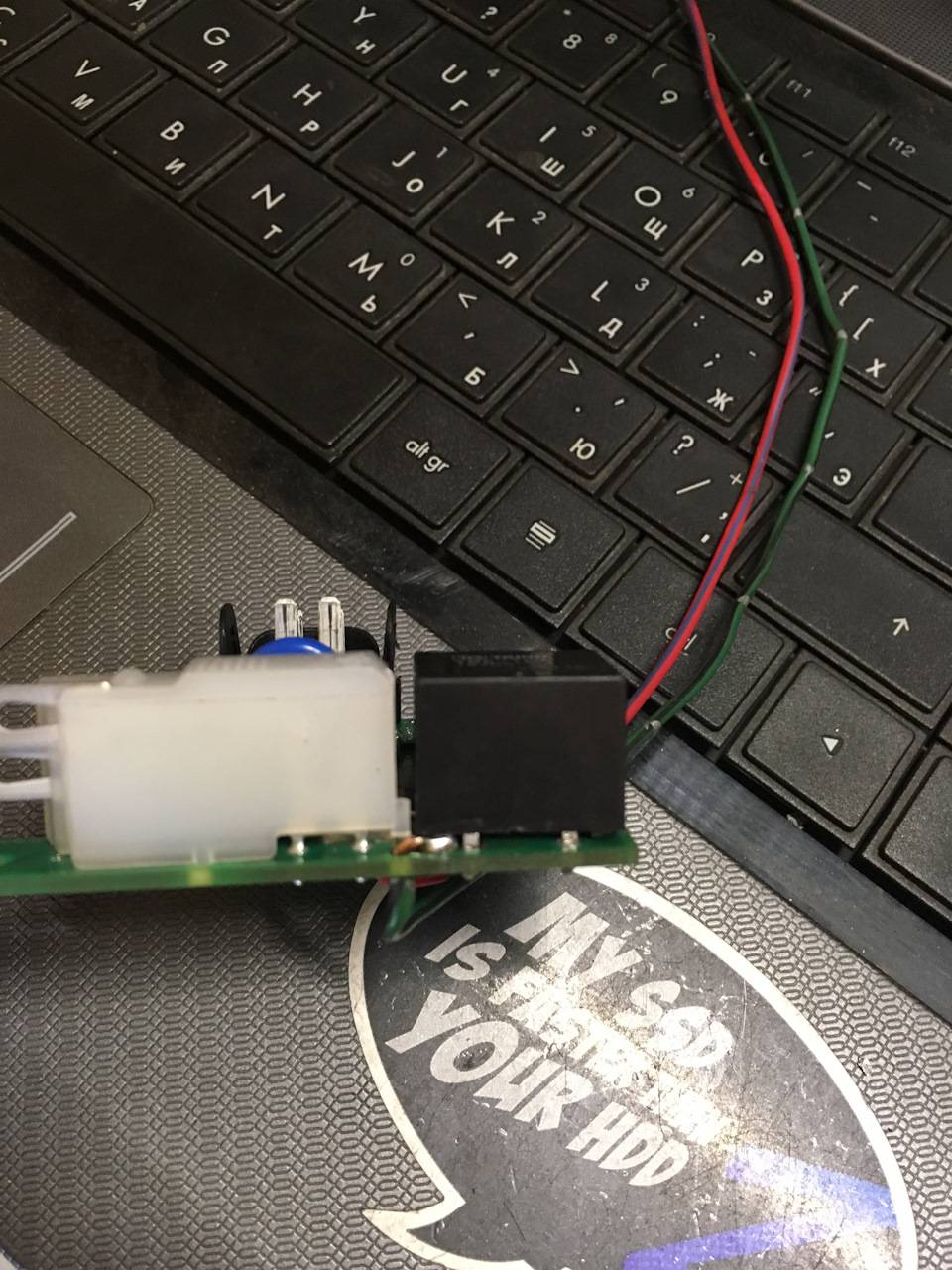

Реле на своём месте

Для вывода проводов из корпуса контроллера аккуратно сверлим два отверстия как на фото:

Отверстия под провода

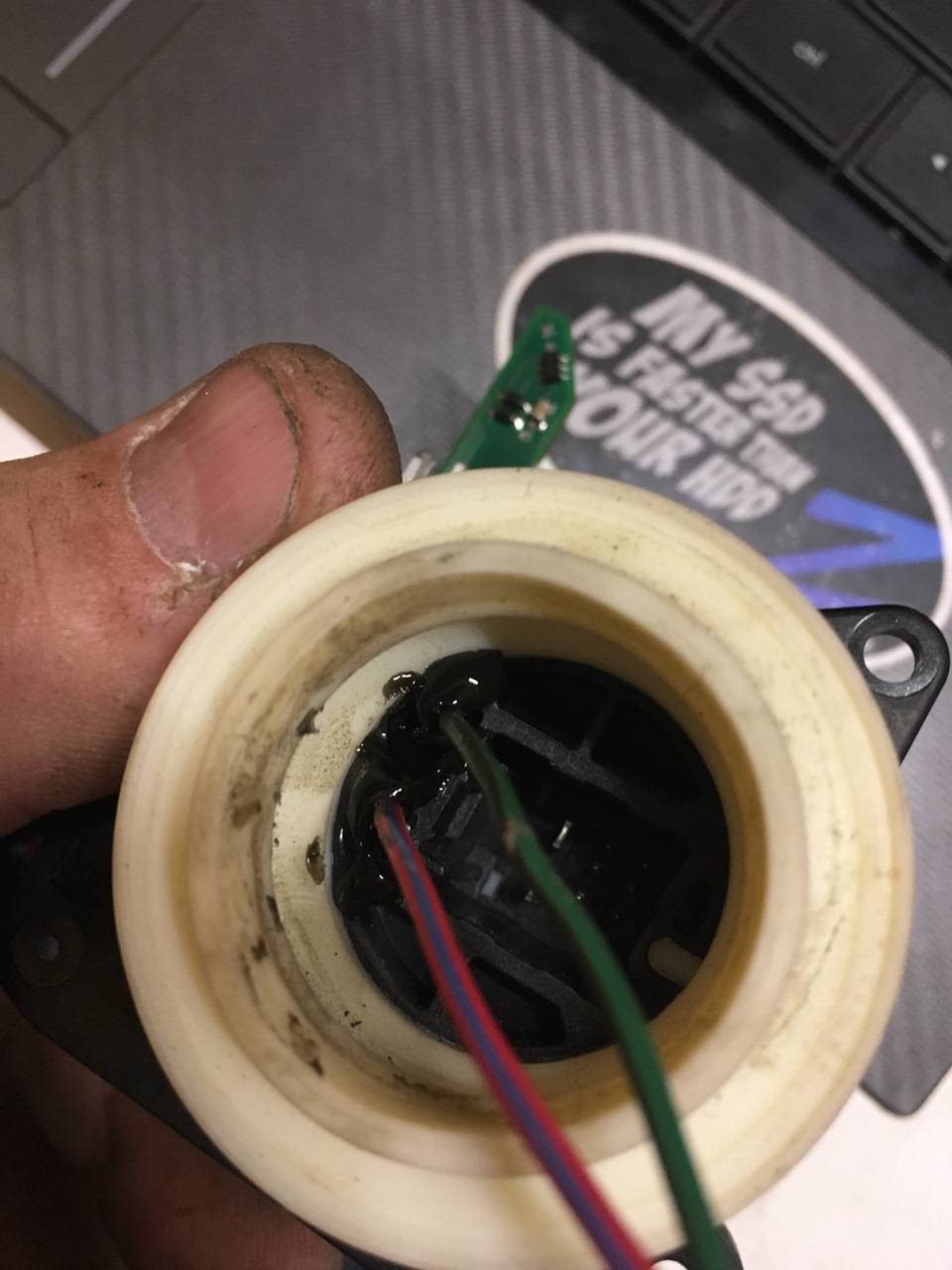

Вставляем плату на место в корпус и фиксируем провода термоклеем. Выведенные провода тоже заливаем клеем для герметичности.

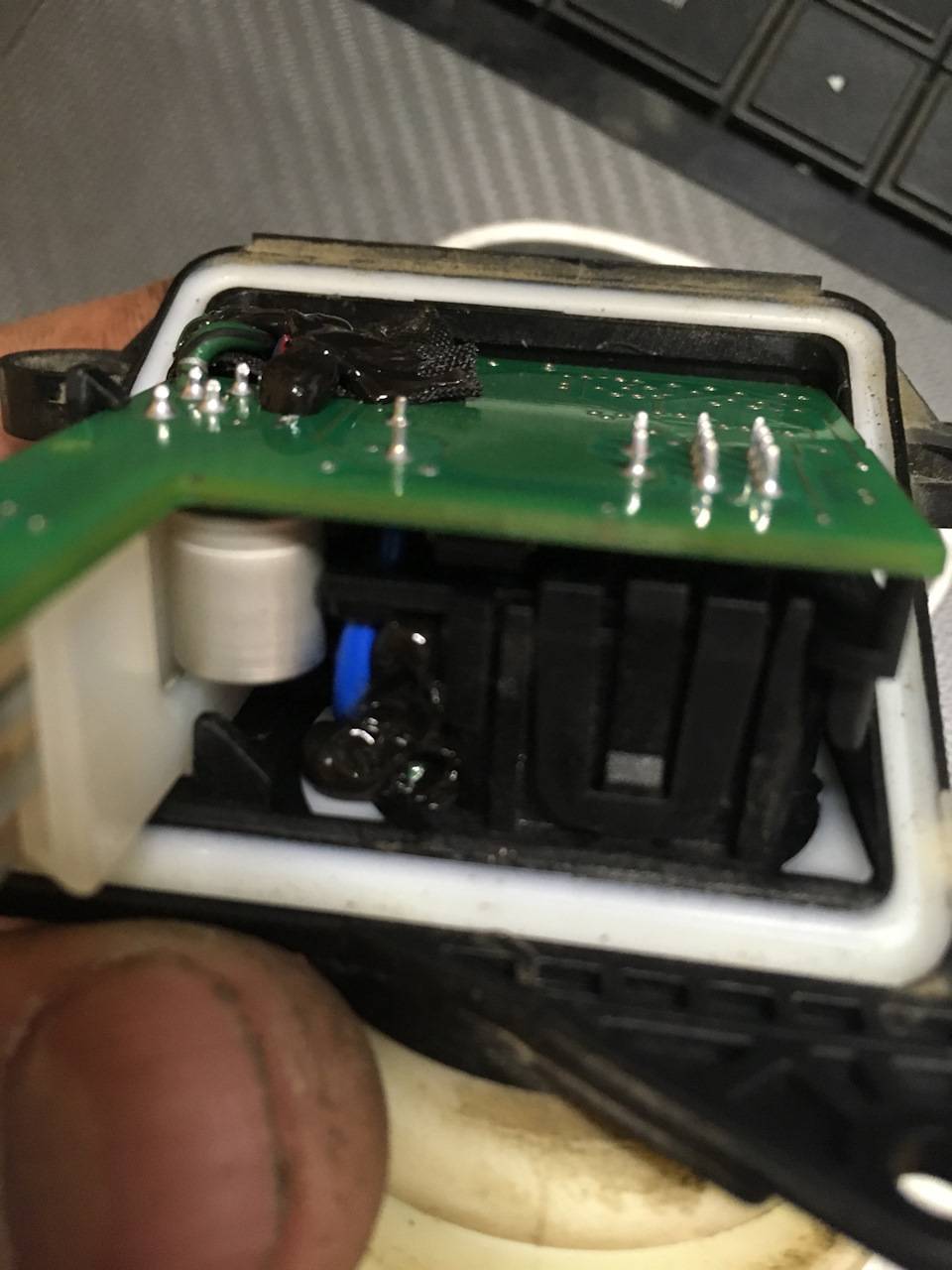

Зафиксированные провода

Зафиксированные провода

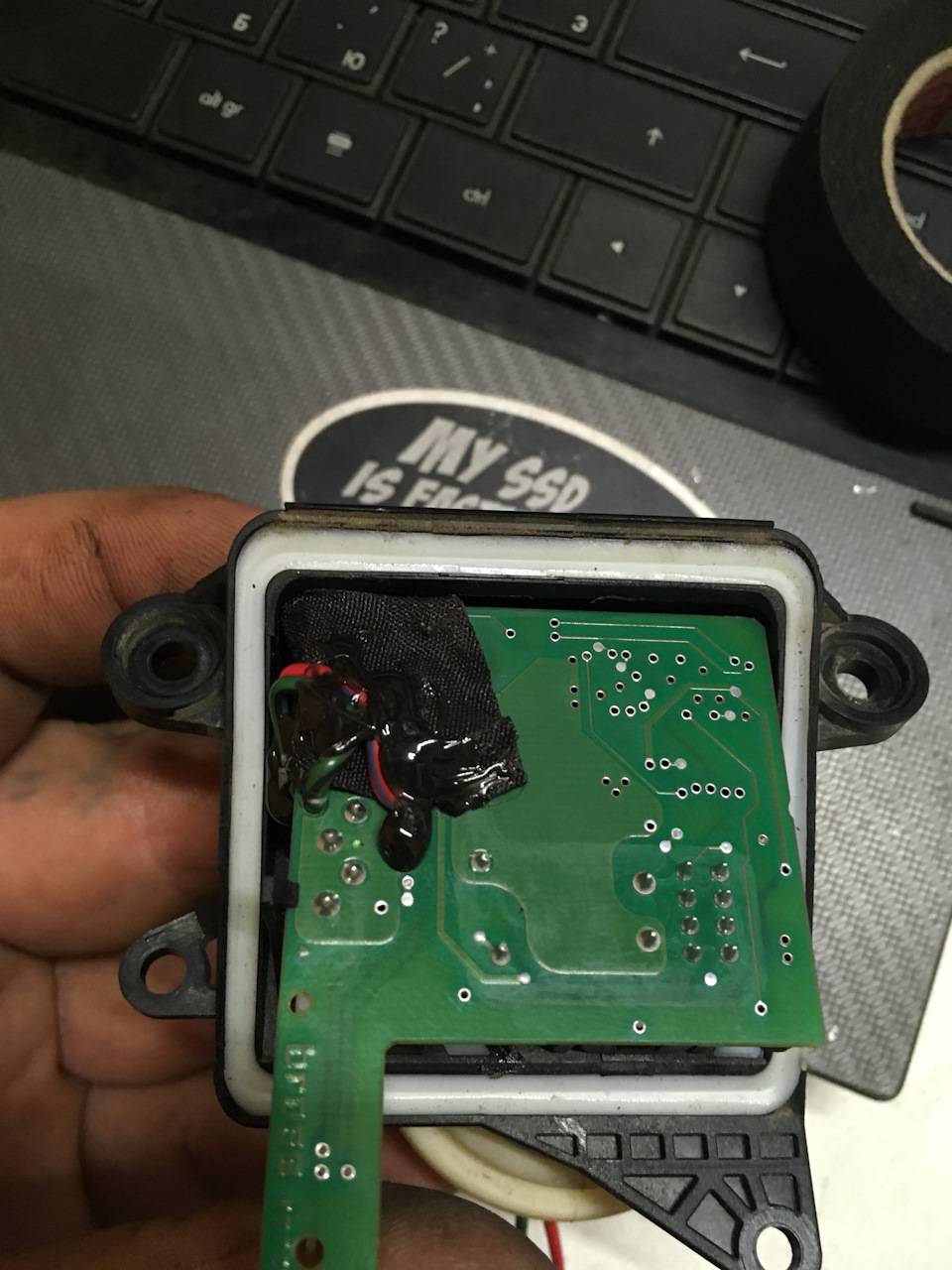

Выводы залиты также термоклеем

Ставим стеклоподъёмник на место и обязательно регулируем стекло. Почему, объясню ниже. В итоге водительский ЭСП готов к внешнему управлению, при этом контроллер даже не догадывается что мы можем без его ведома поднять стекло.

Для управления всеми стёклами использовался готовый контроллер Sheriff PWM-104:

Управляющий провод был проложен в штатной косе двери, которую вытащил из салона:

Коса двери

В одном из разъёмов вставил стандартный Тойотовский пин в свободное гнездо, для того чтобы не было никаких скруток между дверью и салоном. В салонный ответный разъём также вставил «папу» и подключил к каналу комфорта сигнализации.

Пару слов о необходимости регулировки стекла после его установки. Я при сборке особо не придал этому значения и в итоге после нескольких открытий-закрытий, стекло перекосило в верхней части примерно на 2 миллиметра, для глаза это не заметно, но: штатный контроллер стал перекашивать стекло и у него начала срабатывать защита от защемления. Внешне это выглядит так: при нажатии кнопки Auto Up стекло поднимается вверх, упирается в рамку и тут же опускается вниз до середины.  В итоге закрыть стекло целая проблема. Приехав в гараж снял обшивку с двери и выровнял все направляющие и само стекло. После этого всё опять пришло в норму.

электростеклоподъемники на газель своими руками

С ним же соединяем вывод «6» правой клавиши. Белые провода БЗ соединяем с выводами «3» правой и левой клавиш и укладываем блок под консолью.

Прокладываем провода от выводов «2» и «5» правой и левой клавиш в соответствующие двери.

Размечаем на внутренней панели каждой двери отверстия крепления рейки ЭСП (см. рис. 3).

Сверлим по два отверстия диаметром 5,2 мм в каждой двери. Чтобы кромки отверстий не ржавели, замазываем их «Мовилем» или закрашиваем любой эмалью.

Правые и левые стеклоподъемники обозначены на каретке 3 (см. рис. 3) метками «Пр» и «Л», соответственно. Совмещаем крепежные отверстия ЭСП с просверленными отверстиями во внутренней панели двери. Если внутри дверей проложены другие провода (например, управления электроприводом замков), они не должны попасть под нижний кронштейн рейки 2 ЭСП.

Проверяем, чтобы длина проложенных к ЭСП проводов была достаточной для крайних положений его каретки, но не излишней.

Помещаем провода с разъемом внутрь двери.

Аналогично ставим стеклоподъемник другой двери.

Подключаем аккумуляторную батарею и включаем габаритные огни автомобиля – клавиши управления ЭСП должны подсвечиваться. Если нет – меняем местами провода на выводах «3» и «6» соответствующей клавиши.

На короткое время поочередно включаем ЭСП (помните – внутри дверей незакрепленные стекла), чтобы убедиться в правильности их соединения с проводами питания. Если направление движения стеклоподъемника не совпадает с положением клавиши, меняем местами провода в его разъеме.

Нажав на соответствующее плечо клавиши, опускаем каретку вниз до упора.

Убираем упор из-под стекла, совмещаем пазы на каретке с отверстиями в обойме стекла.

Проверяем работу стеклоподъемника: стекло должно перемещаться плавно, без заеданий и перекосов, в крайних положениях ЭСП должен отключаться.

Аналогично собираем ЭСП второй двери.

Предупреждения:

Если используем провода не из комплекта электростеклоподъемника, их сечение должно быть не менее 0,75 мм2. Все соединения проводов тщательно изолируем.

Клавиши можно поставить в другом удобном месте – принцип подключения не изменится. Провода прокладываем без резких перегибов, сильно не натягивая, и по возможности закрепляем – например, изолентой – к штатной проводке.

Рекомендация фирмы «Автооборудование М»:

Если автомобиль оборудован охранной сигнализацией, полезно оснастить его дополнительным модулем управления электростеклоподъемниками. Он автоматически поднимает стекла при постановке машины на охрану. Фирма также планирует комплектовать стеклоподъемники блоками защиты с такой функцией.
