Прячем красиво провода от разветвителя прикуривателя Лада Гранта

Как снять прикуриватель на Гранте

Перед работами потребуется запастись необходимым инструментом. Чтобы снять на Гранте автоприкуриватель, необходимы:

  • защитные перчатки;
  • набор отверток.

Для устранения неисправностей будут нужны:

  • паяльник с припоем;
  • диагностический тестер;
  • надфиль для удаления окислов или ржавчины.

Подробная видео инструкция

  1. Выключаем зажигание, открываем капот и снимаем клемму с аккумуляторной батареи. Должен сниматься минусовой контакт – это обесточит систему и исключит возможность появления короткого замыкания.
  2. Извлекаем металлической патрон со своего посадочного места.
  3. При помощи тонкой отвертки отгибаем фиксаторы внутри гнезда.

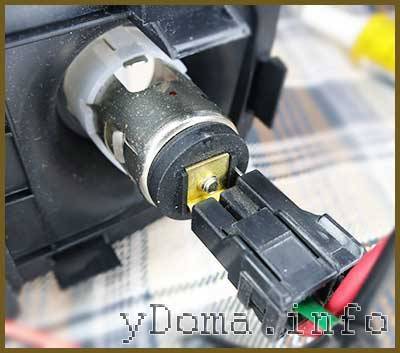

  4. Вытаскиваем его и отсоединяем колодку проводов.
  5. Извлекаем зеленый светофильтр.

Теперь можно проводить ремонт детали или осуществлять замену. Сборка осуществляется в последовательности, обратной описанной раньше. Подробная инструкция, как поменять прикуриватель на автомобиле Лада Гранта, показана в видео.

Пример подключение дополнительного гнезда прикуривателя к бортовой сети автомобиля

Так как к бортовой сети автомобиля через гнездо прикуривателя кроме компрессора и накидки на кресло с подогревом на практике из мощных приборов мне подключать не приходилось, то был выбран вариант параллельного подключения дополнительного гнезда прикуривателя к штатному.

Штатное гнездо прикуривателя подключалось к бортовой сети автомобиля с помощью жгута из двух проводов с разъемами на концах. Один многоконтактный разъем подключался к бортовой сети, а второй надевался на плоские штыри гнезда посредством клеммной колодки, как показано на фотографии.

В наличии готовой клеммной колодки у меня не было, поэтому решил подключить гнездо с помощью стандартных автомобильных накидных клемм. С помощью них в автомобиле подключаются все электроприборы. Были подобраны клеммы в изоляции и опрессованными проводами красного (плюс) и черного (минус) цветов.

С проводов клемм на нужной длине была снята изоляция, провода залужены и припаяны к проводам жгута, идущего от штатного гнезда прикуривателя. Заодно были припаяны провода от одновременно установленного вольтметра для определения степени заряда аккумулятора , о чем будет написана отдельная статья.

Провода жгута не перерезались, а с них со сдвигом относительно друг друга на расстоянии пяти сантиметров была снята изоляция на длине около полутора сантиметра. Сдвиг позволяет не изолировать пайки по отдельности, а оба провода одновременно, так как касание оголенных мест проводов исключается физически.

После изолирования мест пайки монтажные работы по установке дополнительного гнезда прикуривателя были закончены. Внешний вид панели с тыльной стороны показан на фотографии. Справа изображено штатное гнездо, а слева – дополнительное вновь установленное.

Для проверки правильности монтажа, перед установкой панели в автомобиль на многоконтактный разъем было подано с блока питания, с соблюдением полярности, питающее напряжение 12 В, а в вновь установленное гнездо прикуривателя вставлен цифровой вольтметр.

После положительного результата проверки панель с гнездами была подключена к бортовой сети автомобиля и еще раз проверена. При этом без фанатизма были подерганы все проводники для проверки надежности контактов.

Далее панель была вставлена с нажимом в штатное место. Работа закончена, теперь появилась возможность одновременно подключать к бортовой сети два электроприбора и дополнительно еще контролировать по показаниям вольтметра уровень зарядки аккумулятора.

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

  • Установить мультиметр в режим вольтметра.
  • Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
  • Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

  • Потребителя – электрооборудования, устройств, предохранителей, блоков.
  • Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

  1. Отключение АКБ.
  2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
  3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Как подключить прикуриватель на ваз 2107, причины поломки, схема подключения, замена от ваз 2114

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Не работает прикуриватель в Лада Гранта: как снять, замена

Устройство стало популярным в последние годы. Теперь прикуриватель используют даже некурящие владельцы автомобилей. Ведь помимо своего номинального предназначения, прибор выполняет массу функций. К примеру, в гнездо прикуривателя подключают разнообразные девайсы:

  • павербанк для мобильных телефонов или планшетов;
  • зарядка для ноутбука и электроники;
  • видеорегистратор;
  • навигационную систему;
  • электрический насос, подкачивающий колеса.

При правильной эксплуатации прибор работает долго, но из-за определенных особенностей может выйти из строя. О том, почему возникает поломка, как распознать причину неисправности, провести замену прикуривателя или его ремонт на модели Лада Гранта, читайте далее.

Где находится предохранитель прикуривателя

Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать.

На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:

  • звуковой сигнал;
  • замок багажного отделения;
  • иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.

Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.

  1. Отсоединяем их и добираемся до тыльного пространства.
  2. Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
  3. Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.

У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27.

Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.

Причины выхода из строя прикуривателя на Лада Гранте

Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.

  1. Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
  2. Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
  3. Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.

Модели на выбор

Сегодня на рынке представлено множество достойных моделей разветвителей прикуривателя. Рассмотрим лишь некоторые из них:

  1. Heyner 4Way Power Pro – качественный прибор от немецкого бренда. За годы работы модель доказала свою надежность, высокое качество сборки, стойкость к различной нагрузке. Особенность изделия – наличие четырех гнезд, к каждому из которых можно подключать потребителей большой мощности. Изделие подсоединяется к прикуривателю с помощью специального штекера с предохранителем. Основная группа разъемов находится на расстоянии одного метра и коммутируется с помощью шнура. Наличие предохранителя исключает вероятное оплавление или возгорание устройства. Heyner 4Way Power Pro – это высокое качество сборки, современный внешний вид и надежность.
  2. Mystery MCA 1,3 – устройство в форме моноблока. Номинальное рабочее напряжение 12-24 Вольта. Сила тока – 10 Ампер. В разветвителе установлен предохранитель, который защищает от неисправностей проводки. Корпус с группой гнезд может менять свой угол и фиксироваться в трех различных позициях.
  3. Модель Aspire 350 (BP) имеет всего два дополнительных гнезда. Максимальная нагрузка составляет до 8 Ампер. Установку устройства можно производить в любом месте салона, благодаря наличию длинного шнура.
  4. Neoline Quatro – качественный прибор, который позволяет подключать приборы к двум прикуривателям и двум разъемам USB. Преимущество устройства – возможность фиксации розеток в нескольких положениях. Кабель длинной в один метр позволяет установить устройство в любом удобном положении. Суммарный допустимый ток – 2 Ампера, что позволяет подключать к разветвителю любой прибор с USB разъемом. Особенность Neoline Quatro – наличие специальной кнопки включения и отключения, которая обеспечивает защиту электроники авто.

Вывод

Разветвитель прикуривателя – лишь на первый взгляд простое и незамысловатое устройство. При его неправильном выборе вы не только рискуете выбросить деньги на ветер, но и «подставляете» свой автомобиль. Так что не стоит экономить. Старайтесь ориентироваться в первую очередь на качество. Тем более что цена такого устройства не так уж и велика, чтобы экономить.

Вот так вот как-то.

Изображения

laser
Посмотреть профиль
Отправить личное сообщение для laser
Найти ещё сообщения от laser
Просмотр загрузок

Как вариант, для подключения разных потребителей, насоса, мини мойки на 12В и т.д.

Источник питания — фонарь — Berkut SMART POWER SP-4L https://emporia-auto.ru/auto/show25176.html

Алекс73
Посмотреть профиль
Отправить личное сообщение для Алекс73
Найти ещё сообщения от Алекс73
Просмотр загрузок
denvoy1506
Посмотреть профиль
Найти ещё сообщения от denvoy1506

У меня проблема была тоже с этой заразой. Усик замкнуло на массу, когда вставлял адаптер от регистратора, причем этот усик пригорел к корпусу и при попытке сменить предохранитель — новый предохранитель тут-же выгорал. Что неприятно — от этого же предохранителя питается приборная панель и иммобилайзер, поэтому двигатель завести невозможно (превед конструкторам). Я отковырял этот злосчастный усик и все. Кстати, в сервисе за замену прикуривателя (усик-то отломан, расковырян) заломили аж под 5 кусков — мол торпедо разбирать и антифриз сливать.

Этот прикуриватель, к слову, называется «Евро». Все у них через Ж, однако.

MypmypkuH
Посмотреть профиль
Отправить личное сообщение для MypmypkuH
Найти ещё сообщения от MypmypkuH

Зеленое кольцо должно сидеть на предохранителе подсветки. Если предохранитель прикуривателя не в порядке, то и панель приборов бы не светится — сразу заметно.

Хотел создавать тему, но попрошу совета в этой. Понадобился мне постоянный плюс в салоне. 1,5 часа просидел над прикуривателем, но так и не смог вытащить его гнездо из панели. Пробывал изнутри залезть рукой и надавить посильней, снаружи подцепить, повернуть в какую-нибудь сторону — ничего не помогает. Подобных тем не нашел. Где-то в интернете наткнулся на информацию о том, что надо отогнуть какой-то фиксатор внутри гнезда. Попробывал — коротнул плюс с минусом, сжег предохранитель, раздербанил какой-то внутренний лепесток в прикуривателе — а он так и сидит на своём месте. В связи с этим 2 вопроса — как всё-таки извлечь гнездо прикуривателя и на каком авто стоят такие же гнезда как на гранте? Калина, приора, десятка или везде одинаковые?

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

  1. Невозможность подключения нескольких устройств к прикуривателю.
  2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
  3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

  1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
  2. Плюс – внешний вид, лампа подсветки симпатичнее.
  3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Какие девайсы лучше не использовать в авто

В первую очередь даже самый безобидный «переходничок» может нанести серьезный вред, если он был куплен с рук в придорожном сомнительном магазине за 50 рублей. То же самое касается и большинства дешевых девайсов из Китая. Их мощность может значительно отличаться от заявленной (в большую сторону). Поэтому лучше переплатить, но купить качественный девайс.

Также не рекомендуется баловаться следующими приборами:

Чайниками, кипятильниками, пылесосами, кофеварками и тепловентиляторами. Их заявленная мощность находится на грани допустимого и обычно доходит до 200 Вт. При этом показатели тока будут 15А, а для некоторых авто подобное недопустимо. Но даже для авто, в котором допускается применять гаджеты на 15А подобные устройства покупать не стоит. Если в розетке будет обеспечен плохой контакт, то перегрев гарантирован.

Полезно! Если такие устройства все же используются, нужно помнить, что их нельзя включать надолго.

  • Некоторые компрессоры. Современные компрессоры редко перегреваются. Но, некоторые пользуются насосами со времен СССР, которые работают от прикуривателя. Их мощность как правило составляет 17А. А это недопустимое значение.
  • Преобразователи напряжения. Например, если нужно зарядить ноутбук некоторые пользуются такими девайсами. Это очень нестабильные приборы.

Но, даже разрешенные девайсы могут нанести вред, если не следовать рекомендациям.

Действуем в салоне

  1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
  2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
  3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

Многие владельцы автомобиля Lada Granta (Лада Гранта) сталкивались с такой неисправностью как потухшая приборная панель. Обычно данная неисправность появляется после попытки включить в прикуриватель автомобиля регистратор или компрессор для подкачки шин. При повороте ключа в замке зажигания приборная панель не включается, не горит зеленый экран бортового компьютера, не работает сигнал автомобиля, не открывается багажник с кнопки – все это признаки перегоревшего предохранителя F20 расположенном в монтажном блоке в передней панели слева от рулевой колонки. Предохранитель F20 седьмой снизу и имеет корпус синего цвета и рассчитан на ток защиты 15 ампер. Данный предохранитель перегорает в основном при попытке использовать прикуриватель как розетку для подключения дополнительных приборов: навигаторов, регистраторов, зарядки мобильного телефона, компрессора и т.д. Замыкание в прикуривателе происходит из-за жесткого штекера электроприборов, который разгибает центральным контактом два «П» образных язычков контакта «+» в основании гнезда прикуривателя. Основной виной замыкания является старая длинная конструкция вилки подключаемых электроприборов, не рассчитанная под новый прикуриватель устанавливаемый на автомобили Лада Гранта и Калина. Перед заменой предохранителя на новый, необходимо НЕ МЕТАЛЛИЧЕСКИМ предметом подогнуть эти контакты к центру.

Для предотвращения в дальнейшем коротких замыканий рекомендуется установить в автомобиле дополнительный разъем с USB выходами для подключения навигаторов, регистраторов, радар детекторов и т.д. Для подключения автомобильного компрессора не рекомендуется использовать прикуриватель автомобиля как розетку. Самый простой способ подключить компрессор – вместо вилки компрессора припаять два крокодила и подключать компрессор непосредственно к аккумулятору автомобиля. По возможности поменять провод подключения компрессора на более длинный 1-1,5 метра сечением 2.5мм, чтобы без проблем дотянуться до задних колес.

После замены предохранителя можно провести диагностику работы приборной панели. Для этого нужно нажать кнопку суточного сброса пробега на приборной панели Лада Гранта и включить зажигание автомобиля. Стрелки исправной приборной панели придут в движение и трижды отклонятся до максимальных показателей и вернуться в исходное положение.

Так как на Грантах нет единой схемы подключения предохранителей на некоторых автомобилях причиной погасшей приборной панели, неработающего стеклоподъемника с правой стороны где обычно сидит пассажир, не горящей подсветки номерного знака и левого заднего габаритного огня может быть перегоревший предохранитель F10 на 5А.

Если приборная панель так и не работает, проверьте предохранитель F10 на 5 Ампер. Проверьте горят ли габаритные огни правого борта автомобиля. Иногда причиной перегоревшего предохранителя и потухшей приборной панели является перегоревшая лампочка габаритного огня.

Снятие прикуривателя, замена лампы подсветки

Прикуриватель снимаем для его замены или для замены лампы подсветки прикуривателя. Снимаем центральную накладку панели приборов (см. «Снятие панели приборов»). Вынимаем патрон прикуривателя. Снимаем направляющую патрона лампы подсветки прикуривателя.

…вынимаем прикуриватель из панели приборов.

Нажав на фиксатор, отсоединяем колодку проводов от прикуривателя.

Вынимаем из панели приборов световод прикуривателя.

Вынимаем из световода патрон с лампой… …и вынимаем лампу из патрона. Устанавливаем новую лампу W1,2W подсветки прикуривателя и прикуриватель в обратной последовательности.

Автомобиль Лада Гранта зачастую оснащается прикуривателем, вместо обычной розетки, однако многие владельцы скорее страдают от подобной опции, нежели получают удовольствие. Разъем прикуривателя в современном автомобиле выполняет не только свою непосредственную роль, но и является источником питания для дополнительного оборудования, размещенного в автомобиле: регистратор, радар-детектор, компрессор для подкачки шин и многого другого. И Лада с прикуривателями имеет особенность, эти устройства имеют слишком короткий корпус, в результате чего штекера приборов держатся там крайне плохо и не стабильно, что вызывает нарушение их питания, а так же ведет к возникновению короткого замыкания и сгоранию плавкого предохранителя. Последнее особенно не приятно, поскольку предохранитель прикуривателя так же подключен и к табло приборов, которое перестает функционировать после выхода предохранителя из строя.

Для исправления этого недуга потребуется приобрести штатную ВАЗовскую розетку, которую с 2021 года начали устанавливать на некоторые версии Гранты, а так же на Весту и Икс Рей. Артикул розетки: 118.3725 СОАТЭ, средняя стоимость около 150 рублей.

Перед началом установки обязательно отключите минусовую клемму с аккумулятора автомобиля, чтобы предотвратить возможность возникновения короткого замыкания, а так же приготовьте тонкую шлицевую отвертку или шило.

Первым этапом замены прикуривателя на розетку вам потребуется отогнуть сверху и снизу лепестки крепления металлической части в пластиковом патроне. Места лепестков отмечены на фото.

Отключите штекер питания и вытащите металлическую часть прикуривателя.

Затем, аналогичным образом отожмите два пластиковых фиксатора сверху и снизу в пластиковой части патрона прикуривателя и, покачивая из стороны в сторону, вытащите его из посадочного места.

Подключите штекер питания в разъем розетки.

Спасибо за подписку!

Защелкните розетку до характерного щелчка в свое посадочное место.

После проведения замены пользоваться прикуривателем станет невозможно, поскольку нагревательный элемент несколько больше чем диаметр розетки. Однако все дополнительные потребители, которые вы теперь будете подключать в разъем питания будут фиксироваться там гораздо надежнее и не будут выпадать при езде по неровной дороге.

Как сделать дополнительный прикуриватель для машины?

Два дополнительных прикуривателя рядом с КПП Не составит особого труда установить второй прикуриватель самостоятельно, сделав все так, будто дополнительное гнездо было в салоне автомобиля изначально. Его подключение можно организовать:

Иногда возникает необходимость установить разветвитель прикуривателя, чтобы было сразу несколько выходов для одновременного подключения к электросети автомобиля двух и более приборов. В этом случае проще всего приобрести готовый тройник, установить его, к примеру, в бардачок, под ним или над нишей, преждевременно спаяв идущий от него провод с проводкой штатного прикуривателя.

Причины неисправностей прикуривателей

Итак, с формами все понятно А вот как подобрать устройство, от применения которого точно ничего не сгорит? Очень важно обратить внимание, указана ли на устройстве максимальная электрическая нагрузка и каково ее значение. Оно не должно превышать стандартные 15 ампер. Еще одна достойная внимания особенность это сила тока на разъемах USB

Еще одна достойная внимания особенность это сила тока на разъемах USB

Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму

Еще одна достойная внимания особенность это сила тока на разъемах USB. Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Читать дальше: Шкода рапид лампочки ближнего света

Если устройство кажется слишком хрупким и ненадежным внешне, лучше воздержаться от покупки. Наиболее придирчиво стоит осмотреть сами разъемы разветвителя, те самые, круглые. В нижней части гнезд разветвителя не должна выступать монтажная плата. Гильза контактов разветвителя не должны быть слишком тонкой. Если она на вид не толще фольги, это устройство может быть опасно для эксплуатации.

Даже пользуясь качественным удлинителем, помните о том, что прикуриватель Калина вещь пожароопасная, ни в коем случае не нагружайте разветвитель на всю катушку. На предохранитель не рассчитывайте, ведь вы уже поняли, как быстро он сдается. С разветвителем тоже нужно быть осторожным. На одной из Калин в кузове универсал упомянутый выше предохранитель вышел из строя при подключении всего лишь пустого разветвителя. Это как раз из-за тех злополучных контактов. Но после замены предохранителя все снова заработало.

Ни в коем случае нельзя вставлять более мощный предохранитель. Только стандартный в 15 ампер. В противном случае проводка будет уничтожена полностью под возросшей нагрузкой

Стоит обращать внимание и на штекеры. Те, которые действительно подходят, никогда не вызовут замыкание. Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления

Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени. Предлагаются 2 простых решения

Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления. Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени. Предлагаются 2 простых решения.

  1. Специально сломать сам прикуриватель (то есть не розетку), подключая приборы в разветвитель.
  2. Отогнуть чуть подальше контакты в гнезде.

Помогает и замена подозрительных штекеров на более подходящие. Присматривайтесь внимательнее к устройствам, которые хотите запитывать от прикуривателя, иначе не напасетесь времени менять предохранители.
