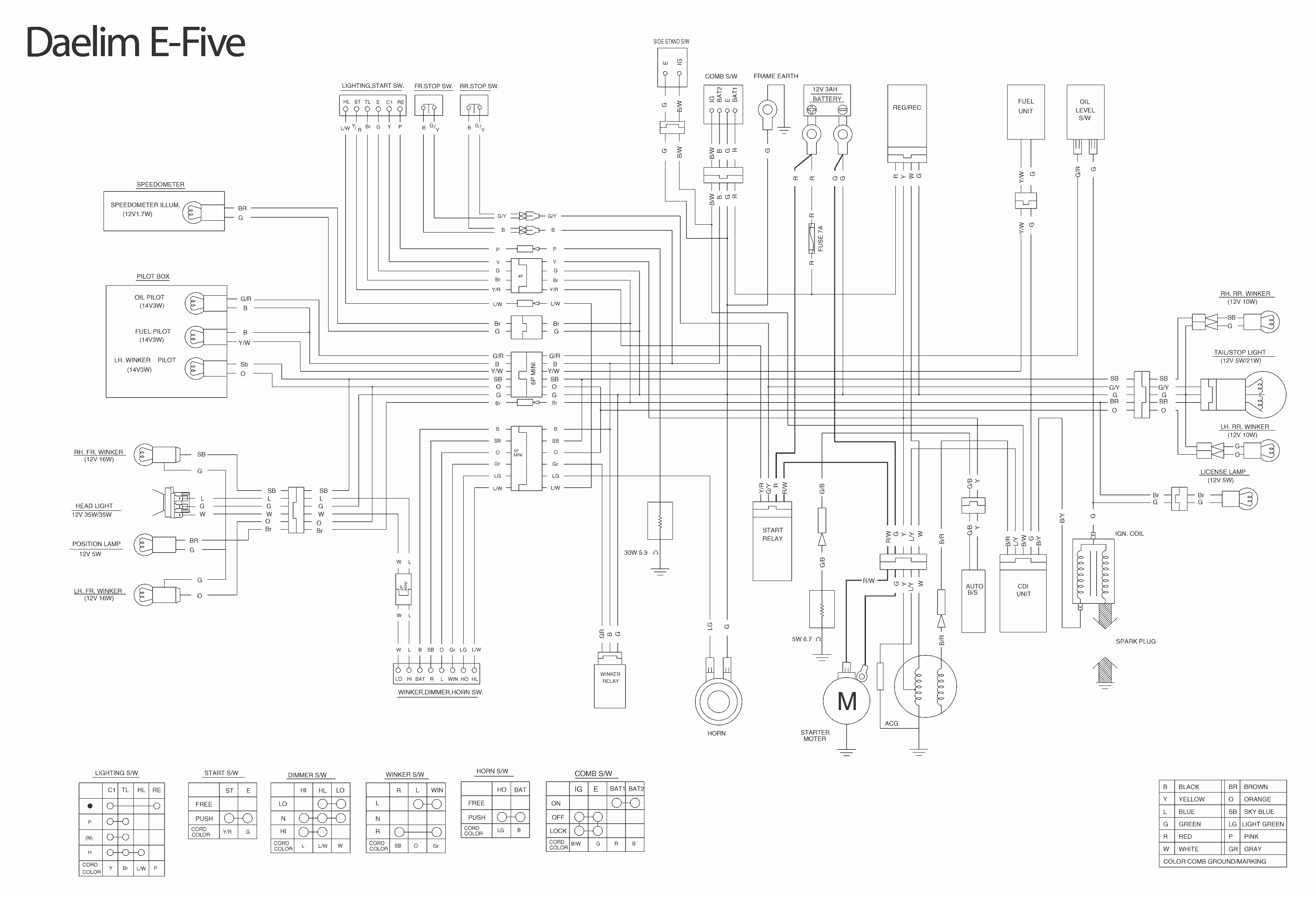

Электросхема скутера Daelim E Five

Схема проводки мопеда дельта китай

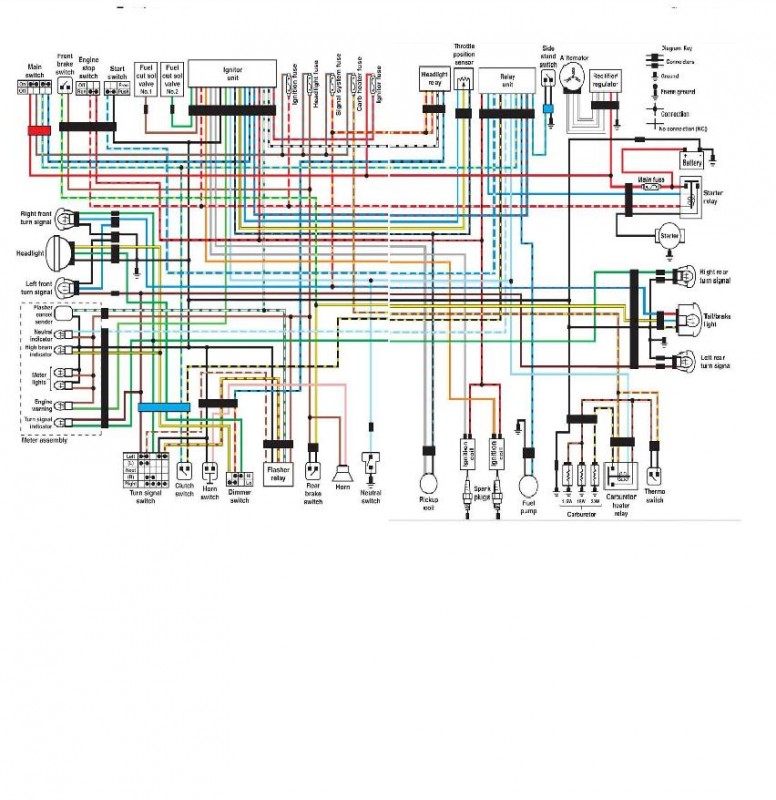

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

• центральный замок;
• источник зарядки аккумулятора – генератор;
• ограничитель напряжения;
• системы образования и контроля искры;
• управляющие элементы для фар, стоп-сигнала, поворотов;
• индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

1. Черно-желтый провод 1 , идет к катушке зажигания.
2. Черно-красный провод 2 отвечает за питание.
3. Контакт 3 отсутствует в принципе.
4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
5. Сине-белый контакт 5 идет к датчику Холла.
6. Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

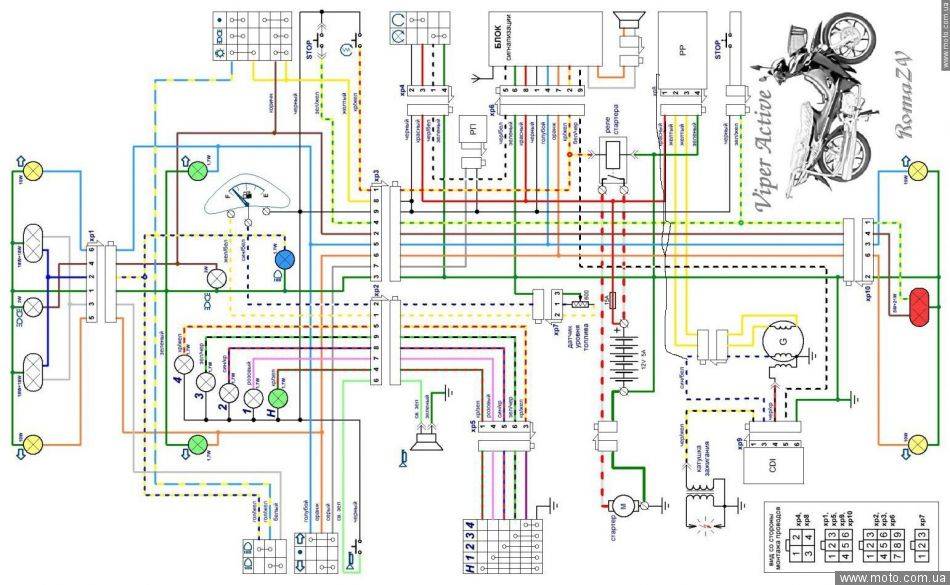

Схема электропроводки мопеда Альфа 72 куб с тахометром

На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера. Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала. Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу. Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.

Китайские мопеды

С тех пор он готов к запуску. Оно поступает прямо на свечу, где преобразуется в искру. Элементы цепи зажигания Система зажигания является важным элементом в работе всего скутера. Вилка передняя 1 — болт; 2 — верхний мостик; 3 — пружина; 4 — втулка капроновая; 5 — остов вилки; 6 — втулка; 7 — труба внутренняя; 8 — чехол; 9 — подшипник ; 10 — шайба защитная; 11 — гайка; 12 — контргайка. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Починку камеры производите согласно инструкции, прилагаемой к мотаптечке. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения. Звуковой сигнал Назначение звукового клаксона понятно всем. В процессе эксплуатации тормозные колодки изнашиваются, и тогда тормозной механизм невозможно отрегулировать приведенным выше методом.

Напряжение подается только при включенном замке зажигания. Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. Ремонт проводки на мопеде Альфа — Repair wiring on moped Alpha

Скутер из чего состоит

Размеры ремней вариатора скутера

Размеры ремней популярных скутеров (Honda, Yamaha, Kymso и тд.)

Двигатели на Китайских скутерах

Статья-обзор двигателей, которые ставятся на китайские скутеры и мопеды, например двигатели 139QMB или 1P39QMB

Топливная система скутера

Устройство и основные узлы топливной системы 4Т скутера.

Редуктор скутера — устройство

Редуктор — механизм, передающий и преобразующий вращающий момент, с одной или более механическими передачами. Устройство редуктора скутера.

Принцип работы четырехтактного двигателя скутера

Устройство четырехтактного двигателя скутера, а также его плюсы.

Устройство карбюратора скутера

Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой. Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок. Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры.

Коленчатый вал скутера — устройство

Коленвал после тюнинга других компонентов двигателя (поршевой, коммутатора и др.) необходимо заменить на более усилинный (тюнингованный). Дело в том, что при тюнинге двигателя увеличивается мощность и обороты двигателя, а значит и увеличивается нагрузка на коленвал, большая нагрузка на стандартный коленвал недопустима! Это может повлечь за собой износ и «убийство»: подшипников, шатуна, самого вала, а это полный ремонт двигателя.

Устройство цепного привода скутера

Передача привода состоит из двух звездочек — ведущей и ведомой. Ведущая звездочка закреплена на барабане центробежного сцепления. Когда двигатель скутера работает на холостом ходу, барабан с ведущей звездой не связан с коленчатым валом. При повышении оборотов коленчатого вала двигателя, срабатывает сцепление, и крутящий момент пошёл на барабан сцепления и ведущую звездочку. Ведомая звездочка жестко закреплена на валу редуктора заднего колеса.

Когда-то, в качестве трансмиссий скутеров, называвшихся еще мотороллерами, преобладали механические коробки передач (от двух — до четырех ступеней). Они переключались поворотной левой рукояткой руля или по-мотоциклетному — рычагом под левой ногой. Главное отличие современного скутера от своих предшественников и мотоциклов — это отсутствие механической коробки передач. Ее функцию выполняет автоматическая трансмиссия — клиноременный вариатор.

Автоматических топливный кран

Устройство автоматического топливного крана (АТК)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства

, предполагая, что низкая цена — главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Оригинальная схема проводки мопеда Альфа с двигателями 49 и 110 куб. см

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель

1. Если искра появилась значит пробит колпачок — меняем на новый.
2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

Спортивный коммутатор

Даже столь модернизированный мопед, как Альфа спорт нуждается в профессиональном и качественном тюнинге. Это необходимо для повышения скорости и динамики, а также для улучшения эксплуатационных качеств китайской модели.

Существенное влияние на динамику и скорость оказывает не только цилиндропоршневая группа, но и коммутатор.

Читать также: Какой двигатель стоит на газели

Спортивный коммутатор напрямую влияет на скорость мопеда

Заводской коммутатор предполагает 2-5 тысяч оборотов двигателя в минуту. Благодаря этому обеспечивается экономичность и максимально эффективный крутящий момент.

Сложность заключается в том, что на средних и холостых оборотах работа двигателя, часто перегревающегося и периодически «стреляющего» в карбюратор, не будет устойчивой. Для того, чтобы обезопасить модель от рисков, ей необходим спортивный коммутатор. К сожалению, сегодня на рынке такой коммутатор встречается крайне редко.

Именно поэтому некоторые владельцы китайской мототехники изготавливают спортивный коммутатор самостоятельно, или обращаются за помощью в профессиональный сервис. По мнению большинства специалистов, тюнинговый коммутатор, предназначающийся для азиатского скутера (4 т.) является неплохим альтернативным решением. Учитывая то, что генераторы таких моделей имеют схожие с Альфа спорт параметры, проблем ни с подключением, ни с последующей эксплуатацией не возникает.

Тюнинг

Мопед сможет разгоняться до 13 километров в час, если использовать 15-17-ти зубую звезду

Важно помнить, что замене подлежат не только задняя и передняя звезды, но также и цепь

Для увеличения скорости мопеда можно установить 15-ти зубую звезду и заменить цепь

Оптимальным решением будет оснастить технику дополнительными:

1. бардачком для необходимых инструментов;
2. подставкой для стаканчика с водой.

Учитывая то, что эта модель имеет не очень удобное сиденье, его можно заменить более жестким, выполненным из качественной фанеры (15 мм).

Ремонт

Как и любая другая техника, этот мопед также периодически требует ремонта. Чтобы спортивная модель стала как новенькая, необходимо:

• отрегулировать клапанные зазоры;
• снять и переустановить цилиндрические головки;
• в случае утраты клапанами герметизации, следует разобрать цилиндрические головки;
• переустановить цепь, поршень и поршневые колеса.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

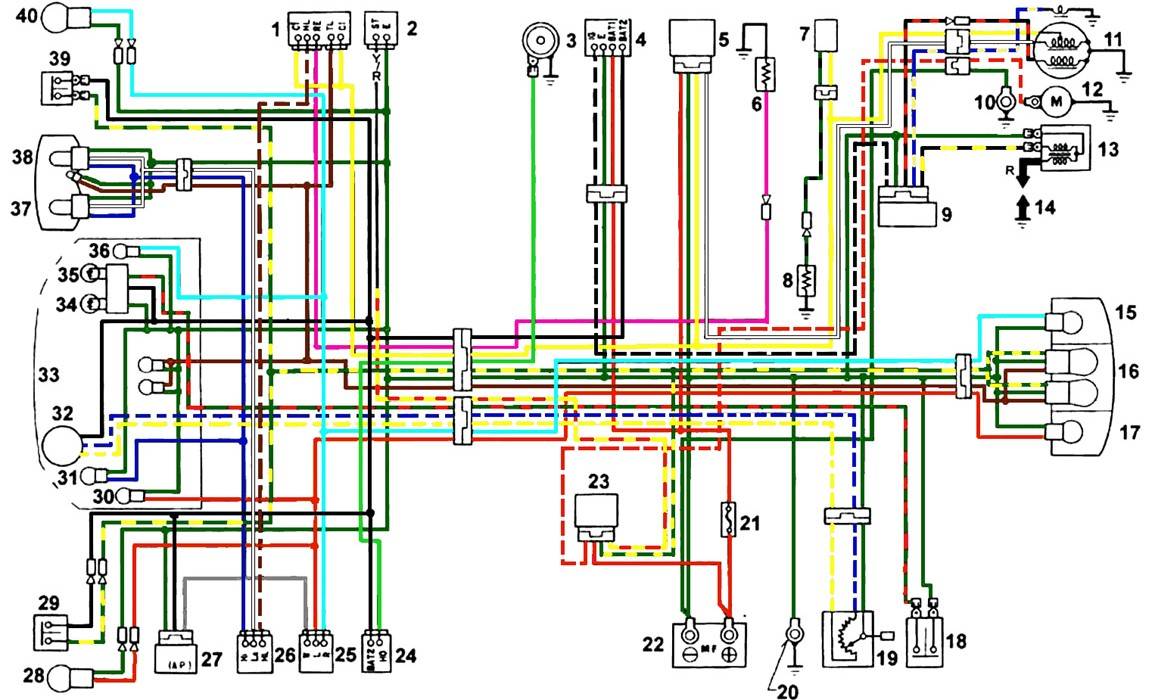

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить

Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.

Для того чтобы снять генератор, необходимо:

• отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
• отвернуть три винта, крепящие статор к картеру, и снять статор;
• отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.

Проверка снятых деталей

После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.

Установка генератора

Установку произвести в обратной последовательности, при этом необходимо:

• проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
• затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
• правильно произвести установку зажигания;
• провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Заключение

Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.

Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.

Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

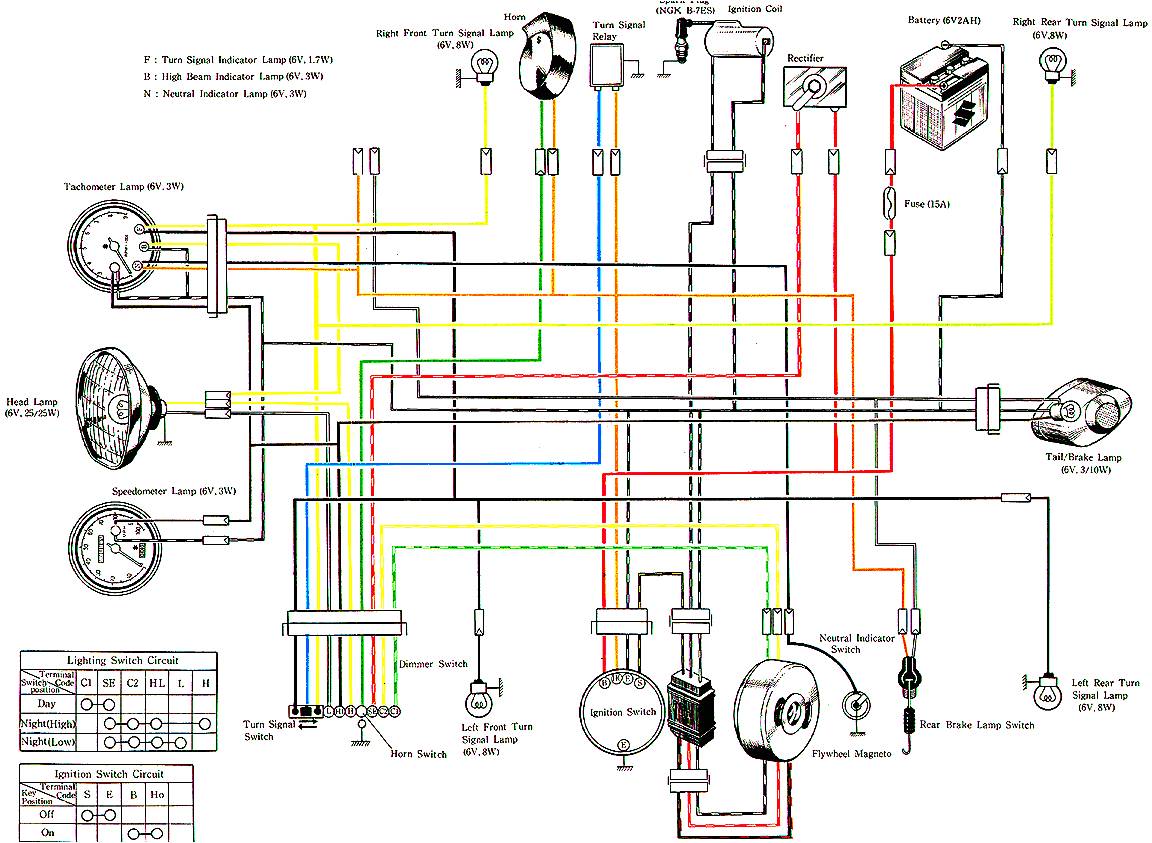

Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.

Кликните на схему для увеличения

На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.

Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27

Помогите сделать проводку. Мне надо чтобы работали повороты(4), стоп, габариты, све,т подсветка приборов и сигнал мотор. Как что сделать на прямую, чтобы было минимум проводов?

Смотри схему и что тебе не надо не делай.Все просто

Здравствуйте.У меня такая проблема,включаю замок зажигания,не работает сигнал ни стартер,ни один прибор.Заводится только от лапки,в чём причина,подскажите пожалуйста.

Парни спасибо за схему.помогла реально.собрал полностью новую проводку.

Пацаны подскажите в чем дело:У меня китайский скутер 4так.50куб. 139QMB Проблема в том, что заливает свечу. карбюратор новый, поменял кольца поршневые отрегулировал клапана и все равно переполняет и заливает свечу.

Виктор; может у вас проблема с вакуумным насосом под бензобаком. У меня такое было когда-то.

Можно ли починить регулятор, схема наверно простая?

Что такое пусковое устройство карбюратора, у меня эта штука расположена рядом со звуковым сигналом?

При выключении зажигания двигатель не глохнет
