Изготавливаем фаркоп на Рено Логан своими руками: две модели чертежа с размерами

Монтаж электрооборудования

Установка проводки требуется для того, чтобы подключить прицеп. Розетку надо установить на штатное место и зафиксировать на крюке с помощью болтов. Чтобы подключить цепь, требуется провести её от фаркопа к одной из сторон задних фар. Схема подключения электрооборудования:

Процесс установки фаркопа на Рено Логан не требует определенных знаний и навыков. Однако, если вы не уверены в своих силах, то всегда можете обратиться в сервисный центр для установки этого элемента.

Авто своими руками Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки. Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой. Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи. Итак, смотрите на картинки ниже – это и есть те самые чертежи по которым можно изготовить фаркоп на Рено Логан своими руками.

Первый чертеж – это силовая балка, то, что передает усилия с крюка на несущий кузов автомобиля.

Кронштейн боковой – это соединяющая деталь силовой балки и корпуса автомобиля Рено Логан.

Крюк. За него будет цепляться прицеп. Крюк изготавливается из трубы с приваренным к ней шаром, для изгибания необходимо воспользоваться трубогибом.

Фланец. Одна из деталей силовой балки.

Щека. Помогает в креплении крюка к силовой балке. Как видите – никаких дефицитных деталей и сложных мест, любой умеющий пользоваться сваркой может изготовить такой самодельный фаркоп. Конечно, если у вас нет желания рукодельничать, то можно взять и готовый фаркоп. После того, как вы приобрели или изготовили фаркоп своими руками, его необходимо установить на автомобиль. Я не буду описывать установку, лучше посмотрите как установить фаркоп на Рено Логан на видео.

Как видите – тут тоже нет никаких заморочек, все делается достаточно просто и не требует специального инструмента. Все Сам и своими рукамиНу если сильно хочется, то конечно можно и на Логан фаркоп ставить. Вопрос только в том, что эти фаркопы на не рамных машинах разбивают кузов.

Техника монтажа фаркопа к кузову

Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М12. Ну а крепят его винтами М10×90. Кстати, желательно использовать контр-гайки и шайбы.

Дополнительные крепёжные элементы

Важно соблюдать одно правило: все гайки сначала только наживляют. Когда фаркоп собран, надо с усилием потянуть балку назад. И в это время, не отпуская балку, по очереди затягивают гайки М10

И в это время, не отпуская балку, по очереди затягивают гайки М10.

Работы по установке фаркопа на автомобиле

Благодаря высокому клиренсу Логана можно обойтись и без подъёмника. В лонжеронах для монтажа предусмотрены четыре отверстия. Но они закрыты мастикой. Сделайте следующее:

  1. Откройте багажник;
  2. На полу по бокам находятся две ниши. С внутренней стороны этих ниш можно нащупать заглушки;
  3. Каждую из заглушек вынимают. Шилом изнутри багажника прокалывают отверстия в мастике.

Чтобы при монтаже не мешал глушитель, надо отстегнуть одну из резиночек – ту, которая ближе к бамперу.

Глушитель, заглушка, монтаж кронштейна

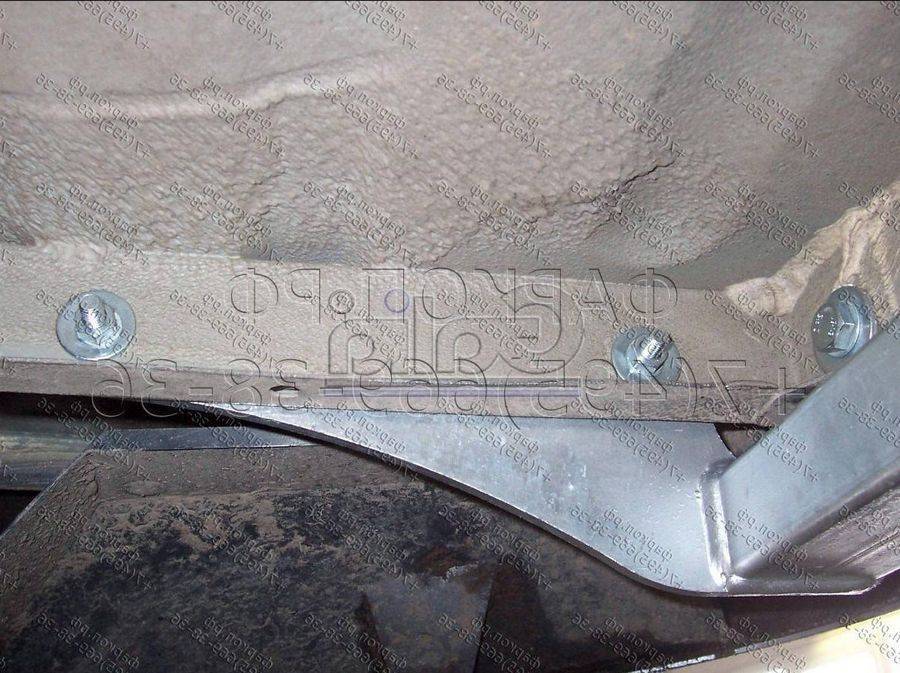

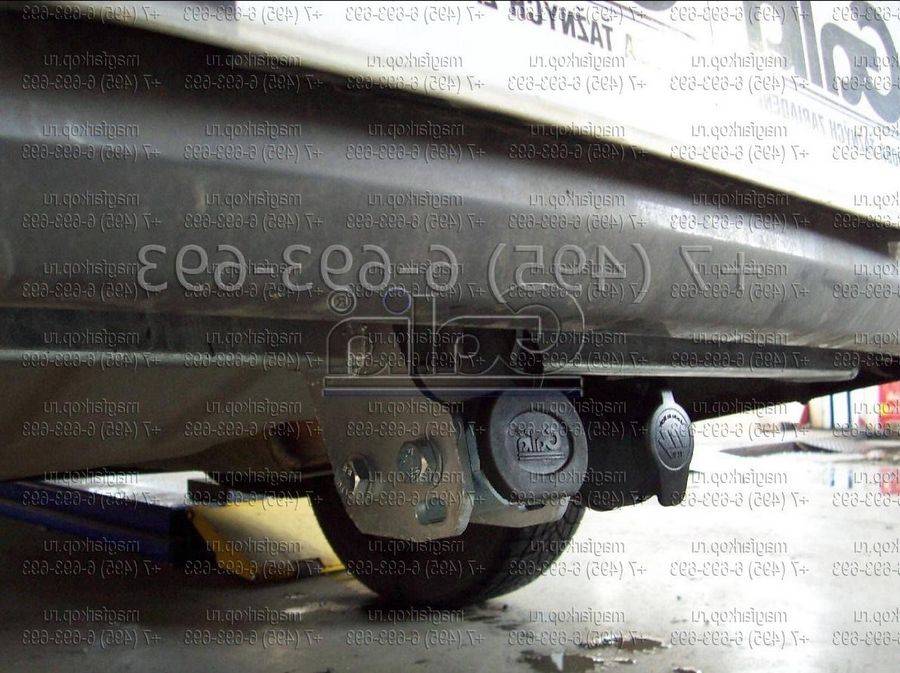

Результат всех стараний показан на фото. Здесь используются самоконтрящиеся гайки (и М10, и М12). Желаем успеха.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.

  • Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
  • Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
  • Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
  • Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

  • Лидер-Плюс;
  • VFM Bosal;
  • Thule (Brink);
  • Imola;
  • Leader;
  • Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

  • Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
  • С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
  • Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Сейчас читают: Схема включения света заднего хода Логан |

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются; В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты; На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

  • Теперь черед за поперечной балкой. Установить ее довольно легко;
  • Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
  • Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
  • Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

  • сначала отключается минусовая клемма с аккумуляторной батареи;
  • теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
  • прокладываем шлейф с проводкой от розетки к нашему багажнику;
  • разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);
  • провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
  • концы зажимаются и изолируются;
  • розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
  • проводка заводится в багажник и аккуратно прячется там;
  • концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Это интересно: Как поменять втулки стабилизатора на Тойота Королла — фото и видео

Важные особенности выбора

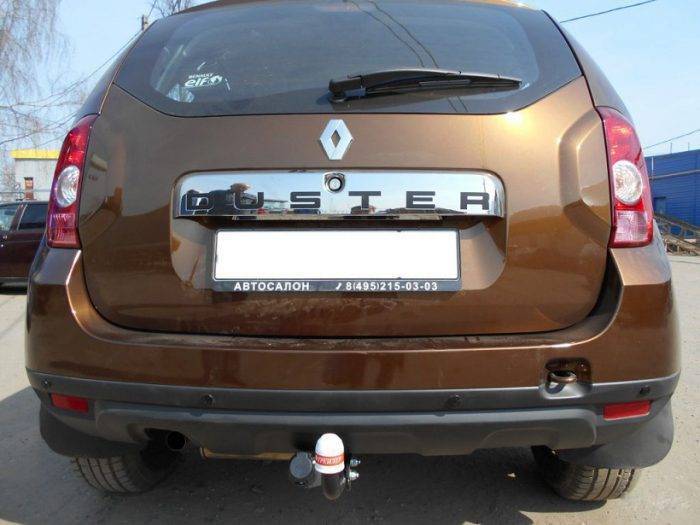

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Что потребуется для работы

При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.

Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).

Самым популярным производителем детали для данной модели является . Продукция заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.

Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:

  • схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
  • на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
  • владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

  • шлифовальной машиной (болгарка);
  • сварочным агрегатом;
  • прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Подключение электрики

Розетка с проводом идут в комплекте фаркопа. Тут ничего сложного, разрезаем провод на две равные части, зачищаем кончики проводов и прикручиваем их к розетке. Для изолирования всего этого, я всю заднюю часть розетки замазал герметиком. Идущая в комплекте с фаркопом, резиновая задняя крышка, не рассчитана на такое крепление розетки и не влезает, поэтому остаётся только герметик. Провода внутрь багажника я пропихнул через два имеющихся отверстия в нише запаски. Чтобы провод не вылезал, со стороны багажника на каждом проводе завязал по узлу. Снизу, чтобы провода ни за что не цеплялись, примотал к фаркопу изолентой. На фотках видно.

Подключение к проводке автомобиля выполнено по прилагаемой к фаркопу схеме. Подключался к заднему жгуту проводов, идущему к задним фонарям, слева от ниши запаски. Провода немного зачищал и приматывал к ним провода от фаркопа, сверху все соединения изолированы изолентой. Массу подключил на шпильку, торчащую из заднего щитка слева. Все соединения надо делать при выключенной электрике автомобиля (ключ зажигания вынут, ничего не включено). Тут пригодится тестер или прозвонка.

Дополнительно, все соединения проводов, места прохождения проводов и крепежных болтов через кузов промазаны герметиком.

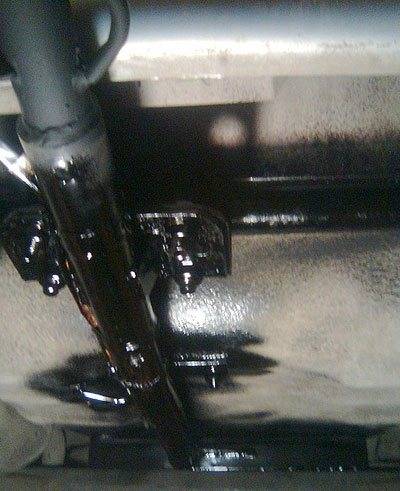

Снизу весь фаркоп, кроме выступающего крюка, обработан антикором из баллона. Также обработаны все отверстия в лонжеронах и сами крепёжные пластины с гайками сверху.

Больше всего времени заняло подключение электрики. Нахождение нужного провода, зачистка, изоляция и все это в неудобной позе. С остальным проблем не было. Как фаркоп будет выполнять свои прямые обязанности говорить рано, прицепа пока нет. Как куплю и проверю, обязательно напишу…

Цитата

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

  • Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
  • Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
  • Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
  • Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;
  • На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
  • В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
  • Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
  • Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
  • Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
  • Далее устанавливается площадка, необходимая для розетки фаркопа;
  • Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
  • Возвращайте свой глушитель на место;
  • Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
  • Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
  • Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;
  • Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
  • Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

Тюнинг

Эта деталь довольно проста, но народные умельцы часто дорабатывают ее с помощью подручных средств. Чаще всего, их расписывают, нанося различные узоры. Для нанесения рисунка потребуется снять дефлекторы. Перед нанесением краски рекомендуется обезжирить поверхность. Это позволит более ровно наложить краску. Если вы хотите сделать ветровик однотонным, то можете воспользоваться обычным баллончиком или распылителем. При необходимости нанести узор, лучше воспользоваться аэрографом. Это поможет сделать оригинальный рисунок, который позволит вам, выделиться из потока автомобилей.

Многие скажут, зачем делать все самому, ведь проще купить готовый вариант? Цветные дефлекторы значительно дороже обычных. Если у вас на машине сделана аэрография, то подобрать такой же рисунок очень проблематично. Гораздо проще сделать его самостоятельно. Тем более, что стоит такая доделка минимально. Нужно только найти аэрограф.

Заключение

. Среди полезных доработок автомобиля можно выделить дефлектор. Он позволяет избавиться от излишней влаги в салоне при движении с открытыми дверями. Вопрос, как приклеить ветровики на машину, часто задается автолюбителями. На самом деле, это очень простая работа, которая практически не требует навыков.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. 12 В постоянно;
  10. 12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Сейчас читают: Ремонт Renault Logan : Коробка передач

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.

К советам по эксплуатации электрики прицепного механизма относится:

  • следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
  • периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
  • перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
  • не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Сейчас читают: Renault Logan 2 масло для двигателя: сколько и какое нужно заливать

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

44 posts in this topic

Ремонт доработка цепи фары заднего хода Renault Logan путем установки. Не работает магнитола и прикуриватель Рено Логан, Сандеро, Дастер.

Заглохла машина Renault Logan, поиск неисправности..

Реле на фары, стартер и обогрев заднего стекла стоят, как на всех других автомобилях. Контрольные кузовные размеры Схемы электрооборудования.. Home Renault Megane А — Плавкий предохранитель фонаря заднего хода На схеме электрооборудования Волга ГАЗ можно найти интересующие вас. Выключатель света заднего хода; S30 — Выключатель сигналов торможения;.

Блок управления приборами двери в задней правой двери.

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Сейчас все с готовым евроразьемом,схем в инете валом. Это и есть штекер для подключения проводки от прицепа — в оригинальном.

Есть в жизни цветная схема электро проводки Кашкая. Этот же разъём на Рено Логан, и он тоже пежо-ситроен Согласно схемы — задний ход на вариаторе работает как на картинке.

Фонарь заднего хода 4 ответов ; Пляски с бубном у стеклоподъемников. У меня что при движении впере что назад постоянно горят огни заднего хода! Представляем вашему вниманию электрические схемы на. Схема соединений заднего жгута проводов кузова.. Новый Рено Сандеро для российского рынка получит 1. Проверка и замена датчика-выключателя огней заднего хода. Производство автомобиля Renault Logan начато в апреле г. Трансмиссия выполнена по переднеприводной схеме, приводы.

Именно благодаря им при замыкании не выгорает вся проводка.

Давайте рассмотрим схему предохранителей на ВАЗ , , F19, 10, Лампа заднего хода, контроль исправности стоп сигнала. Схемы электрооборудования с фотографиями для Рено. Выключатель света заднего хода механическая коробка передач Renault Logan с года выпуска. Выберите свободный ход педали.

Рукастым, изготовление фаркопа своими руками.

Расположение предохранителя в реле показано на схеме слева. Служит он для защиты цепи Рисунок схемы комутации света заднего хода Рено-Логан. Электрическая схема подключения взято отсюда http: Проводка генератора исключая обмотку возбуждения, которая активируется после. Снятие и установка подушки безопасности водителя — Рено логан. Если в передние отверстия которые ближе к салону , болт входит свободно, то в отверстия ближе к бамперу болты приходится вкручивать по резьбе.

Юзаем два гаечных ключа накидным будет удобней. Возможно, это зависит от бампера у меня не родной, а тайваньский, от фазы, хотя машина 4-й фазы.

В результате бампер будет чуть-чуть топорщиться прямо под буксировочной заглушкой: После установки кронштейнов прикручиваем к ним поперечную балку четыре болта М12 под ключ на И ещё надо вкрутить «продольные» болты, обозначенные на следующем фото: Этот «продольный» болт тоже пролезает с трудом из-за несоосности отверстий. Также без снятия бампера крайне неудобно накидывать шайбу и гайку на этот болт с задней стороны тут пригодятся навыки слесаря-гинеколога. Теперь прикручиваем крюк с шаром двумя длинными болтами, добавив две металлический вставки из комплекта фаркопа.

Кстати, ещё будут нужны втулки.

Их размеры приведёны в главе 4. Самая важная деталь фаркопа Диаметр шара, показанный здесь, является стандартным — 50 мм. Технологию изготовления мы не рассматриваем. О его установке читайте дальше.

Самоделка для авто из первого поколения Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть. Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки — 2,5 мм. Точнее, меняется форма кронштейна.

А ещё, сам кронштейн был удлинён. Техника монтажа фаркопа к кузову Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М Ну а крепят его винтами М10x

Чтобы приступить к монтированию, требуется освободить багажник от ненужных вещей, а заднюю часть автомобиля Рено Логан – поднять. Далее процесс заключается в следующем:

  1. Извлеките подвесы глушителя. Начинать следует с середины автомобиля, а затем и у самого элемента.
  2. Снимите резиновые заглушки. Они располагаются в лонжеронах в багажнике. Их можно слегка поддеть с помощью плоской отвёртки.
  3. Поиск отверстий в лонжероне. Для этого требуется с помощью крестовой отвёртки выдавить их на внутреннюю часть багажника.
  4. Сбор фаркопа. Проводить процедуру следует строго по инструкции. Туго затягивать болты не рекомендуется, потому что сначала требуется установить боковые пластины, а затем балку.
  5. Установка буксировочного крюка. Этот элемент монтируют после того, как затянули болты.

Советы по изготовлению и эксплуатации фаркопа

Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:

Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад. Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол. При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар)

Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто

Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
