Подключаем AUX к магнитоле на Форд Фокус 2 (где находится разъём)

Где взять ПИН код

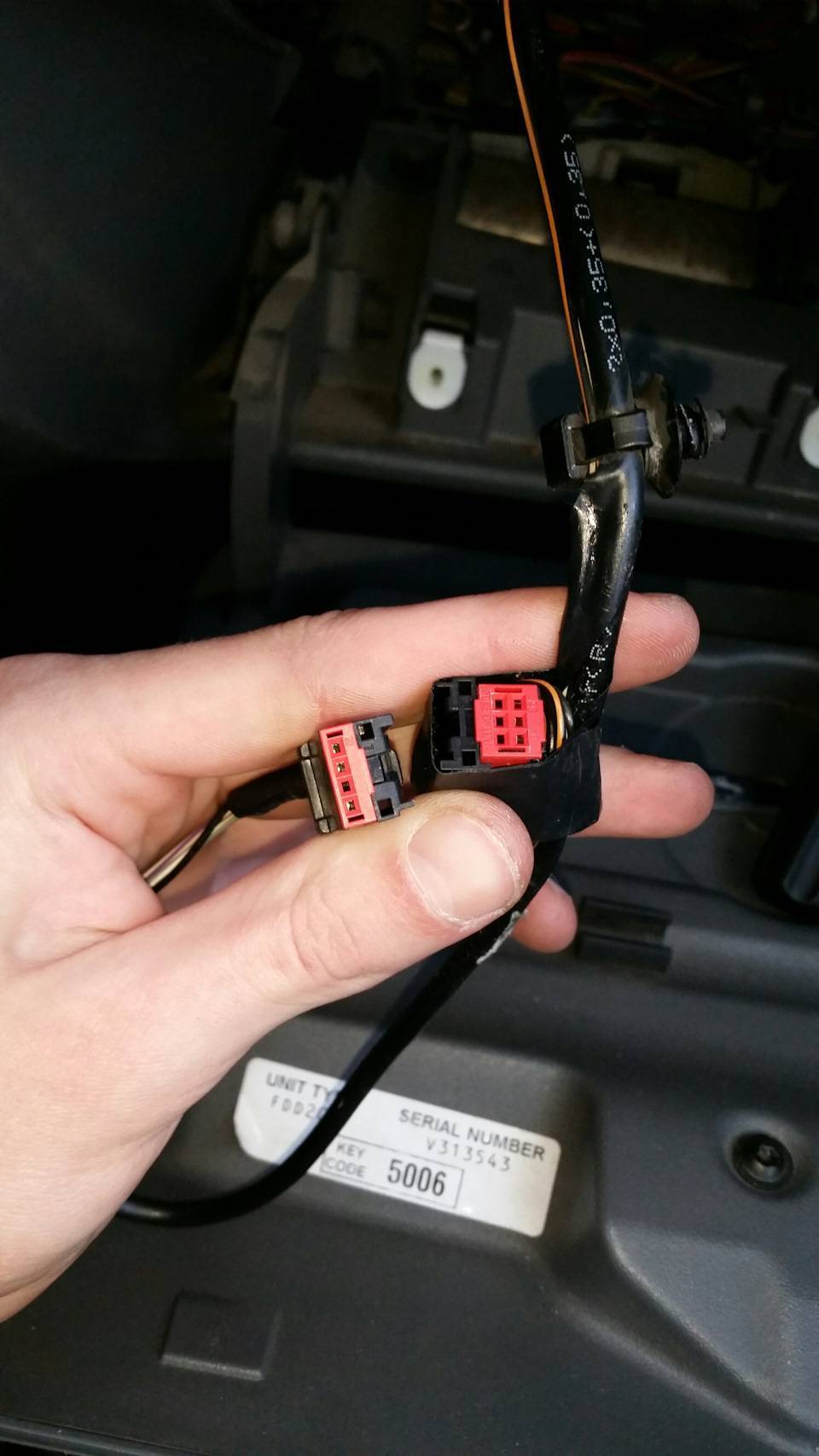

Наклейку с кодом дилеры Ford Focus часто помещают в самом авто. Наклейка может быть:

на крышке бардачка;
в самом бардачке;
на корпусе магнитолы (для того чтобы увидеть код, её придётся снять).

Если наклейка не на самом корпусе — вам повезло. Соблюдая определённые правила (о них ниже), ввести код может сам владелец.

Статья в тему: Почему гудит бензонасос

Как раскодировать автомагнитолу, если наклейка не найдена

Если же наклейку обнаружить не удалось, можно попробовать следующий способ:

Включают магнитолу.
Одновременно нажимают кнопки 1 и 6 в блоке выбора радиостанций.
На мониторе может появиться разная техническая информация, а в последних одной-двух строчках отобразится нужный код.
Вводят код, соблюдая определённые правила.

Видео: разблокировка магнитолы Форда Фокуса

Если ничего из перечисленного не помогает — придётся приступать к демонтажу устройства. Алгоритм снятия магнитолы зависит от её класса.

Демонтаж автомагнитолы класса «квадрат»

Для снятия магнитолы первого типа понадобятся специальные ключи. Стоят они недешево, но если не планируется постоянно снимать магнитолу, ключи можно изготовить из старой пластиковой карты.

Так могут выглядеть специальные ключи для снятия штатной автомагнитолы

Фотогалерея: пошаговый план изготовления ключей из пластиковой карты

Отметьте длину сточенной части ключа на пластиковой карте Длина ключа получится равной размеру пластиковой карты Наметьте необходимую ширину ключа для магнитолы Вставьте готовые ключи, как указано на рисунке.

Вот так вставляются специальные ключи для демонтажа автомагнитолы Форда

Пошаговый план снятия магнитолы класса «квадрат» выглядит так:

Вставляют изготовленные ключи в пазы, которые расположены выше и ниже магнитолы.
Раскачивая их в разные стороны, нажимают на фиксаторы.
Аккуратно вытягивают магнитолу на себя.

Устройства класса «рестайлинг» и «овал» снять намного легче.

Алгоритм снятия автомагнитолы класса «рестайлинг»

При помощи отвёртки или острого предмета отсоединяют пластиковую накладку вокруг магнитолы.
Сняв окантовку, выверните болты, расположенные по бокам магнитолы
Откручивают болты, удерживающие магнитолу.
Вытягивают магнитолу на себя.

На наклейке видно, что код разблокировки магнитолы состоит из четырёх цифр

Как снять магнитолу Форд Фокус 3: Мондео, инструкция, штатную, рестайлинг

На машинах Фокус третьего поколения используется штатное головное аудиоустройство. При выполнении самостоятельных работ владелец должен знать, как снять магнитолу на Форд Фокус 3, поскольку неаккуратные действия приводят к необратимым повреждениям оборудования и элементов отделки салона автомобиля. Демонтаж изделия производится для установки дополнительных элементов (например, штекера AUX) или в случае поломки головного устройства.

Инструменты

Перед тем как снять магнитолу на Форд Фокус 3, требуется подготовить инструменты:

Специальную монтажную лопатку, изготовленную из мягкого пластика. Изделие позволяет разбирать элементы интерьера автомобиля, не нанося им повреждений.
Отвертку или набор головок Torx для электрического шуруповерта.

Пошаговая инструкция

Чтобы снять магнитолу с автомобиля Ford Focus 3, выпущенного в 2012 году, необходимо выполнить такие действия:

Сначала отключаем клемму с отрицательного полюса батареи, обесточивая бортовую сеть.
Снимаем лопаткой пластиковую крышку, размещенную между блоком управления климатической установкой и нижней частью декоративной облицовки головного устройства. Панель крепится на пластиковых защелках, сначала снимается фиксатор с правой стороны детали, а затем она вынимается из левого посадочного гнезда.
После того как владелец снял заглушку, необходимо выкрутить 2 винта. Операция выполняется отверткой или электрическим шуруповертом.
Потянуть на себя рамку, которая содержит кнопки управления и воздуховоды. После того как отсоединятся фиксаторы, следует отвести узел на небольшое расстояние от плоскости приборной панели. Отключить штекер жгута проводов, идущий к кнопкам управления головным устройством.
Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.
Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем.

При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS27.

Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

Демонтировать пластиковую крышку, расположенную под блоком акустической системы.
Удалить заглушку, расположенную рядом с крышкой бардачка. Элемент установлен плотно, для снятия следует использовать пластиковую карточку.
Отсоединить элемент, находящийся вокруг рычага переключения скоростей. Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор.
Снять общую центральную панель вместе с рычагом переключения передач и блоком управления климатической установкой. Узел крепится на защелках, демонтаж проводится аккуратно, поскольку существует риск потери крепежных элементов.
Снять фронтальную панель с кнопками управления и центральными воздуховодами, которая крепится 2 жесткими защелками.
Приступить к демонтажу корпуса штатной магнитолы Форд Фокус 3, который закреплен в панели приборов 2 винтами.
Затем отсоединяются штекеры питания и антенны, которые снабжены пластиковыми защелками.

Сборка производится в обратной последовательности. Если владелец не имеет опыта, то рекомендуется обращение в сервисный центр.

Aux выход форд фокус 2 6000CD/ aux input ford focus 2

Маленькая аннотация по выводу aux разъёма для форд фокус 2. Instructions for aux input .

А у тебя на магнитоле кнопка AUX или CDDJ ? Говорят, это принципиально

Дружище скажи, это только на Фокусах такое.

привет. какой провод надо купить. подцепил с 3проводами не играет

принципиально нужен провод с мини джет что бы был экран?

спасибо за информацию. у меня просто не был подключен кабель на магнитоли. кабель сделал сам.

у меня загорелся датчик подушки безопасности. звука нет.

а в моём стоял родной джек, но не работал. долго я танцевал вокруг машины, по проводам добрался аж до магнитолы. в общем видимо от комплектации зависит у меня сони стоит, наверное к ней этот аух с завода не подключают

Почему не предупредили что надо отстегнуть ручку регулировки потока холодного воздуха в бардачок и отстегнуть 5 защелок от туннеля. Теперь бардачок не будет охлаждаться Т. к. ручка сдомалась и трубка вырвалась расколотая А таких проводов там вообще не оказалось Ford Focus 2 Испания 07

Хм. интересно. Не смотря на 2016 год у меня проблема с музыкой на фордике, точнее нет mp3, нет выхода aux, хотя кнопка такая есть. Думал купить Yatour за 2500, но жаба всё душила. Теперь можно попробовать решить меломанскую проблему. Спасибо.

у меня в бардачке 3 провода , черно. желтый, черный и черно- белый , а на ауксе красный, синий и просто медный , какие куда подъключить? И чоо за экраны?

Все сделал, как на видео, но почему то музыка идет с шипением. Когда радио идеальный звук. В чем может быть проблема?

Уважаемые посетители!

Будем вам очень благодарные если вы обнаружив ошибку или проблему с проигрыванием видео на нашем сайте, сообщите нам об этом!

http://ffclub.ru/topic/13347/http://etlib.ru/qa/gde-v-ford-fokus-2-aux-37488http://www.car72.ru/forum/viewtopic.php?t=69741http://www.focus-club.ru/forum/viewtopic.php?t=34129http://omagnitolah.ru/podklyuchenie/ford-6000cd-instruktsiya.htmlhttp://evrasia-today.ru/ford-fokus-auks/

Руководство пользователя

Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:

включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
отображение даты и времени выполняется нажатием на кнопку Clock;
изменение громкости звука производится поворотом регулятора;
для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

Войти в режим настройки путем нажатия на кнопку Menu.
Нажать на правую клавишу навигации по разделам.
Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.

На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.

Как подключить AUX

Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).

Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.

Процедура установки разъема на примере Fiesta:

Приобрести соединительный шнур с круглыми 3,5 мм разъемами.
Снять корпус перчаточного ящика, сжав боковины руками. Демонтировать фиксаторы головного устройства при помощи тонких металлических пластин. Инструмент устанавливается в 4 паза, имеющихся на передней панели магнитолы, рабочие стороны имеют подрезку.
Вынуть магнитолу из шахты и отключить разъемы проводов.
Подсоединить порт AUX к контактам и вывести его в перчаточный ящик.
Произвести обратный монтаж снятых деталей и проверить работоспособность разъема.

Как подключить флешку

Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.

Схема подключения магнитолы

В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.

Штатная магнитола Форд Фокус 2 6000cd – необходимое для автомобиля устройство, выполняющее многие функции. И помимо основной задачи – проигрывания музыки – она может послужить навигатором или помочь, например, узнать погоду. С магнитолой 6000cd поездки стают намного увлекательней, а время, проведенное за рулем, не будет тянуться долго.

Магнитола форд

Ведь наверняка водители, находящиеся в пути достаточно часто, согласятся с тем, что езда в одиночестве и в полной тишине давит на психику, и в итоге к усталости от дороги добавляется еще и испорченное настроение.

Подключаем телефон к аудиосистеме SONY

Один из моих читателей попросил снять видео о том, как подключить телефон к аудиосистеме SONY на автомобиле Ford Mondeo 4. К сожалению, на данный момент снять такое видео не представляется возможным, так как комплектацией моего автомобиля не предусмотрено подключение телефона. Если мне удастся найти автомобиль с нужной комплектацией, то я обязательно запишу видео и здесь размещу на него ссылку. А пока попробую описать процесс подключения телефона к аудиосистеме SONY текстом.

Итак, если в Вашей автомагнитоле имеется клавиша РHONE и две кнопки с изображением красного и зеленого телефонов это вовсе не означает, что у Вас есть функция подключения телефона через Bluetooth. Для проверки наличия этой функции включите автомагнитолу, нажмите клавишу РHONE, затем клавишу MENU, далее с помощью стрелок вверх или вниз (на автомагнитоле) найдите в меню Bluetooth. Если клавиша MENU не активна, значит комплектацией не предусмотрено подключение телефона.

Если Bluetooth имеется, то с помощью стрелок вправо или влево включите Bluetooth в положение ON, затем включите Bluetooth, в Вашем телефоне и синхронизируйте его с аудиосистемой введя пин код, который высветится на дисплее автомагнитоkы.

Вот в принципе и все, система готова к работе, разговаривайте. Писал по памяти, поэтому может быть, где-то допустил неточность, но принцип подключения такой.

fordmondeo4.blogspot.ru

Схема распиновки

Электрическая схема разъемов головного устройства содержит провода с изоляцией различного цвета, предназначенные для подсоединения:

коричнево-красный — для подачи положительного питания от аккумулятора;
желто-оранжевый — коммутация антенны;
коричнево-красный — положительный сигнал при повороте ключа в замке зажигания;
синий и серый — питание информационного дисплея (2 кабеля, подходят к разным точкам коммутации);
черный — заземление порта AUX;
фиолетово-зеленый — отрицательный сигнал на центральный громкоговоритель (опция);
коричнево-желтый — минус на задний левый динамик;
бело-коричневый — положительное питание переднего левого громкоговорителя;
бело-оранжевый — минусовой сигнал на переднее правое акустическое устройство;
коричнево-желтый — отрицательный импульс на задний правый репродуктор;
черный (толстый) — массовый провод питания, подключаемый к кузову автомобиля;
сине-серый и фиолетово-серый — коммутация с цифровой шиной CAN;
синий (тонкий) и фиолетово-зеленый — сигнальные кабели разъема AUX (L+ и R+ соответственно);
синий (толстый) — положительный провод центральной колонки (опция);
коричнево-зеленый — плюсовой сигнал к заднему левому динамику;
белый — минусовой шнур для переднего левого акустического устройства;
бело-коричневый — положительный сигнал к передней правой колонке (на части машин используется бело-сиреневый кабель);
коричнево-белый — плюсовой кабель для заднего правого громкоговорителя.

В штекерах имеется несколько пустых позиций, которые зарезервированы под дополнительные опции. Указанные цвета изоляции могут отличаться в зависимости от года выпуска автомобиля и рынка, для которого предназначено транспортное средство. Перед началом монтажных или ремонтных работ рекомендуется уточнить назначение проводов при помощи тестера и визуального осмотра.

Обзор магнитол Форд Фокус 2

Автомагнитолы Форд Фокус 2

В заключении хотелось бы привести описание и возможности некоторых моделей штатных магнитол для Форд Фокус. Этот обзор поможет ознакомиться поверхностно с функциями и техническими составляющими.

Технические характеристики штатной магнитолы Ford Focus 2

HD сенсорная 7-дюймовая панель.
GPS-модуль с поддержкой навигационных программ Навител и другие.
Блютуз встроенный, который поддерживает громкую связь и автоматический прием входящих звонков.
Мощный усилитель HiFi 45 Вт.
DVD проигрыватель, читающий большинство современных форматов.
Радиоприемник FM/AM, поддерживающий RDS.
Возможность управлять магнитолой с кнопок, установленных на руле.
Одновременное использование навигатора и радио/ТВ/DVD.
Поддержка Айпод, USB, различных карт памяти.
Уникальная возможность подключения камеры заднего вида или системы парктроник.
Поддержка функции PIP, то есть картинка в картинке.
Возможность управления магнитолой при помощи ДУ пульта.

Форд Фокус 2 автомагнитолы

Представленный набор функций на сегодняшний день не новость. Этим никого не удивишь, но такой набор идет только в автомобили премиум-класса, каковым и является Форд Фокус. Что касается кнопок на руле, то не все модели Форд имеют их. Что касается Форд Фокус, то у него имеется мультируль, с которым устройство работает без проблем.

Redpower 12003B и ее обзор

Автомагнитола для Форд Фокус 2

Эта штатная магнитола – настоящий компьютер. «Мозгом» данного головного устройства является операционная система Windows CE 6.0, что значительно расширяет мультимедийные возможности всей системы. Можно в полной мере насладиться работой DVD проигрывателя, читающего различные форматы или использовать GPS навигатор, имеющий лицензионное соглашение ПО Навител. Одним словом, установив этот полукомьютер вместо заводской магнитолы, можно почувствовать себя настоящим астронавтом в космосе, настолько много здесь различных функций.

Технические характеристики

Процессор Arm11 533 Мгц.
Хороший яркий 8-дюймовый дисплей с антибликовым покрытием. Он имеет разрешение 800х480 пикселей и может работать с 65 тыс. различных цветов.
Наличие GPS приемника с высокой чувствительностью.
Наличие Bluetooth(см.Bluetooth для автомагнитолы: делаем своими руками).
Встроенный микрофон и возможность подключения внешнего микрофона.
Поддерживает A2DP.
Есть возможность прослушивания музыки через Блютуз с телефона, через Интернет, плеер и т.д.
Наличие записной книжки с поддержкой на русском языке.
Возможность экспортировать контакты с мобильного телефона одним пакетом.
Мощный усилитель 4х45 Вт с отдельным выходом на НЧ динамик (сабвуфер).
Наличие 3-полосного эквалайзера с поддержкой всех частот и применением фильтров среза.
Функция 3D.
4 линейных выхода усилителя, что априори помогает создать настоящую акустику с чистым звуком.

Радиоприемник с поддержкой FM/AM/УКВ.
ТВ приемник аналоговый, поддерживающий Пал/Секам.
Возможность подключения системы парктроник.
Возможность чтения большинства современных носителей и форматов.
Поддержка Dual Zone.
Расширенное экранное меню с возможностью смены логотипа авто и обоев.
Хорошая навигация с голосовыми подсказками под индивидуальные настройки.

Примечание. Можно настроить навигатор так, чтобы музыка с ауди не прерывалась, когда приходят звуковые сообщения с навигатора, а можно настроить на паузу. Кроме того, в навигаторе можно настроить и опцию пробок на дороге.

Наличие различных утилитов: система для диагностики автомобиля HOBD, калькулятор, всевозможные интересные игры.

Производитель дает на все модели годовую гарантию.

Обзор магнитолы НавиПилот Дроид

Автомагнитолы в Форд Фокус 2

Самая долгожданная новинка. По крайней мере, перед ее выходом разговоров было с целый короб. Ожидания полностью оправдались. Выходит штатная навигационно-мультимедийная система на платформе Андроид. Операционная система самая передовая – Гугл Андроид.

Технические возможности

Полная интеграция со штатным дизайном интерьера салона.
Простота установки, благодаря удачному исполнению технологии разъемов.
Сенсорный экран на 7 дюймов с HD разрешением.
Процессор высокопроизводительный.
GPS с поддержкой практически всех известных программ навигации, включая Навител, СитиГид и другие.
Возможность работы с Гугл Плэй.
DVD привод, воспроизводящий различные форматы.
Радиоприемник с памятью на 32 станции.
Поддержка распознавания речи и многое другое.

Установку описанных выше головных устройств своими руками можно проводить по инструкции. Главное – использовать фото и видео – материалы. Цена на модели различная. Так, магнитола Навител Пилот Дроид стоит около 30 тыс. Рублей.

Аукс форд фокус 2

Сообщение Руслан » 16 окт 2011, 09:24

Сообщение Dezz » 16 окт 2011, 11:29

Сообщение vitya89 » 16 окт 2011, 11:41

Сообщение Руслан » 16 окт 2011, 11:51

Сообщение Outbreac » 16 окт 2011, 11:54

Сообщение Aleks72RUS-Tymen » 16 окт 2011, 13:08

Сообщение Руслан » 16 окт 2011, 14:35

Aleks72RUS-Tymen , гиа немец или испанец?

в них не шел аукс,надо докупать отдельно и ставить самому,все провода за бардачком

Сообщение Neutron » 16 окт 2011, 14:54

Сообщение Aleks72RUS-Tymen » 16 окт 2011, 14:54

Сообщение Neutron » 16 окт 2011, 14:55

Сообщение Aleks72RUS-Tymen » 16 окт 2011, 14:57

Сообщение Uni » 16 окт 2011, 15:05

Сообщение Aleks72RUS-Tymen » 16 окт 2011, 15:09

Сообщение Руслан » 16 окт 2011, 17:00

Сообщение Ki5el » 17 окт 2011, 08:54

Сообщение konstantin1306 » 28 июл 2014, 10:01

Ki5el , на червяке уже давно китайцев продают)))) На федюнинского они)))

Добавлено спустя 35 секунд:

Ki5el , на червяке уже давно китайцев продают)))) На федюнинского они)))

Сообщение Ghosteverest » 28 июл 2014, 11:50

konstantin1306 писал(а): Ki5el , на червяке уже давно китайцев продают))))На федюнинского они)))

Добавлено спустя 35 секунд:

Ki5el , на червяке уже давно китайцев продают))))На федюнинского они)))
