Где находится датчик холостого хода на Лада Калина и его замена

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

  1. Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
  2. Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
  3. Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Датчик детонации

Любой автомобилист знает, что хорошая правильная работа двигателя зависит от оптимально подобранных углов опережения зажигания, в идеале они под каждый режим работы двигателя свои. Для этого и существует ЭБУ, в основную задачу которого входит выставлять эти углы как можно идеальнее с помощью датчика детонации. Именно он может точно определить, что угол опережения зажигания выставлен неправильно. В программе ЭБУ прописано задавать по возможности большой угол опережения зажигания, чтобы не дать мотору уходить в зону детонации.

Если датчик детонации ВАЗ 21099,210115, других марок авто выходит из строя, то мотор начинает перерасходовать топливо, перегреваться и троить, у него пропадает тяга и сильно изнашивается ГРМ. Сломанным считается тот датчик детонации ВАЗ 21099, инжектор которого начинает выдавать такие фокусы:

Источники

  • http://luxvaz.ru/vaz-2109/351-zamena-datchika-holostogo-hoda.html
  • http://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-holostogo-hoda-vaz-2109-inzhektor-211
  • http://expertvaz.ru/21099/inzhektor-datchik-holostogo-hoda.html

Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).

Примечание!
По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.

Установка:
Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.

Дополнительный видео-ролик:
Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.

Примечание!
Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!

Как починить датчик холостого хода на Калине?

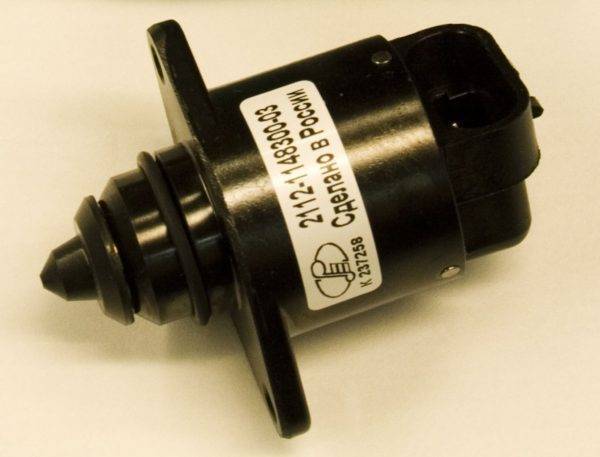

Датчик холостого хода Калина представляет собой автоматическое устройство. Встретить его можно на всех автомобилях семейства ВАЗ. Датчик представляет собой электродвигатель с конусной иглой. При его неисправности нарушается слаженная работа всех систем автомобиля. Плавают обороты, двигатель функционирует неправильно, возникают сложности в достижении оптимальной рабочей температуры.

В чем суть работы датчика

Датчик холостого хода представлен специальным приспособлением, которое считается измерительным прибором. Его главная задача заключается во взаимодействии с данными. В результате их преобразования вся информация выводится на специальное табло.

Датчик холостого хода — не совсем верное название, целесообразнее именовать это приспособление регулятором. Этот элемент играет немаловажную роль в бесперебойном функционировании всего механизма автомобиля.

Датчик является исполнительным приспособлением, определить неисправность которого не так просто. Обусловлено это отсутствием в автомобилях Лада Калина самодиагностики.

Само устройство отвечает за объемы воздуха, которые поступают в мотор. Он проникает в двигатель при закрытой дроссельной заслонке, обеспечивая тем самым оптимальные обороты на холостом ходе.

Регулятор нередко применяется для прогрева автомобиля. Благодаря этому механизм достигает оптимальной рабочей температуры. В среднем этот показатель варьируется от -40 до +30°С.

Во время включения зажигания шток, который находится в датчике, выдвигается до упора. В результате этого он достигает специального отверстия, что позволяет регулятору встать в первоначальное положение.

Проверка РХХ

Проверка регулятора осуществляется в два этапа – визуальный и с помощью мультиметра. Подробнее разберем каждый из этапов.

Визуальный

Необходимо смотреть визуальное состояние датчика на наличие повреждений, целостность корпуса, отсутствие щелей между разъемом и металлической частью.

Так же проверяется состояние заклепок. Их отсутствие свидетельствует о наличии неучтенного подсоса воздуха.

Проверить состояние уплотнительного кольца, оно должно быть без зазубрин, повреждений и плотно прилегать к РХХ, в противном случае кольцо необходимо заменить.

Проверить червячный механизм на загрязнения, на нем не должно быть следов нагара, пружинка должна быть целая.

При загрязнении в червячном механизме необходимо промыть РХХ очистителем карбюратора.

Мультиметром

Проверка мультиметром осуществляется замером сопротивления между контактами. Это позволит определить целостность обмотки моторчика и установить его пригодность к дальнейшей эксплуатации.

Для проверки необходимо на мультиметре выставить переключатель в режим измерения сопротивления на 200 Ом.

Подключаем щупы к центральным выводам РХХ. Сопротивление на экране мультиметра должно быть 50 Ом. Если мультиметр показывает 1, то вероятнее всего РХХ неисправен вследствие обрыва внутренней обмотки.

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

  1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
  2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
  3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
  4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

  • при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
  • отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
  • мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
  • обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

  1. Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
  2. Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
  3. Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

  1. Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.

Напряжение в норме.

Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

  1. Откручиваем датчик и вынимаем его из корпуса дросселя.
  2. Подключаем контактную колодку к датчику.
  3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
  4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Хотя это устройство даже в специальной литературе чаще называют датчиком, более правильное его определение – регулятор. Дело в том, что датчик, в идеальном случае, является измерительным оборудованием. В нашем случае речь идёт, прежде всего, о стабилизации величины оборотов двигателя, работающего в режиме ХХ, посредством регулировки подачи воздуха в камеру сгорания при закрытой ДЗ. Так что это действительно регулятор, но поскольку прижилось и другое его определение, мы будем использовать и первое (ДХХ), и второе (РХХ) обозначения.

Итак, мы уже выяснили, для чего нужно это устройство, из чего следует, что эта компонента впускной системы автомобиля играет весомую роль в обеспечении нормального функционирования силового агрегата. В данной статье мы рассмотрим принципы работы этого устройства, его возможные неисправности, а также как проверить датчик холостого хода самостоятельно, не прибегая к услугам автосервиса.

Диагностика датчика холостого хода

Регулятор установлен на блоке дроссельной заслонки, сразу же под (ДПДЗ). Такое расположение одинаково на всех моделях ВАЗ, начиная от инжекторной классики и заканчивая Грантой и Вестой. Причины для проверки регулятора различны – плавающие холостые обороты, двигатель глохнет на нейтральной передаче или беспричинно резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.

Проверяют РХХ только на выключенном двигателе. Проверка проводится в четыре этапа:

  • Проверка работы двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Оптимальный способ такой проверки – быстрый разгон автомобиля на полигоне или свободном участке дороги без ограничения скорости. Если автомобиль не потерял в динамике, то проблема в РХХ. Если автомобиль стал разгоняться хуже, необходимо проводить комплексную проверку мотора.
  • Убедившись, что проблема в РХХ, необходимо проверить цепь питания. Для этого необходимо снять с датчика колодку с проводами. На моторах объемом 1,6 литра для этого придется открутить два болта и отодвинуть блок дроссельной заслонки от ресивера. Включив зажигание, измерьте напряжение сначала на контактах А и В, затем на С и D. Напряжение должно быть свыше 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо проводить серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.

  • Убедившись, что проблема в РХХ, необходимо снять его с двигателя, для чего придется выкрутить два болта. На некоторых моделях ВАЗ РХХ сажают на лак, поэтому придется снять блок дроссельной заслонки (заодно сможете проверить и почистить его) и извлечь из него регулятор. Сняв РХХ, измерьте сопротивление на контактах А и В, затем на С и D. Оно должно равняться 50 – 80 Ом. После этого измерьте сопротивление между А и С, затем В и D. Оно должно быть не меньше 15 мегаом. Если сопротивление не соответствует, желательно заменить регулятор, потому что проблема в катушках электромагнита, который управляет иглой. Также внимательно осмотрите контакты на датчике и колодке. Если есть хоть небольшое подозрение на грязь или окислы, обработайте их средством для очистки контактов (спрей), затем просушите сжатым воздухом.
  • Убедившись, что контакты и сопротивление датчика в порядке, приступайте к проверке работоспособности. Вставьте колодку в разъем датчика, включите зажигание и легонько прижмите палец к кончику иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, то вы почувствуете укол, а игла выйдет из корпуса не менее чем на 5 мм. Несколько раз включите и выключите зажигание, чтобы убедиться, регулятор полностью вдвигает и выдвигает иглу.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

НазваниеАдрес
1.«Дизель-Мастер»Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2.«Автор+»Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3.«Service Team»Автосервис, ремонт АКПП, ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4. «BerlinMotors»Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования, ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж
5.«Kулибины»г. Киев, ул. Борова 2/38
6.«Renault-Life»г. Киев, ул. Новоконстантиновская, 1 Г

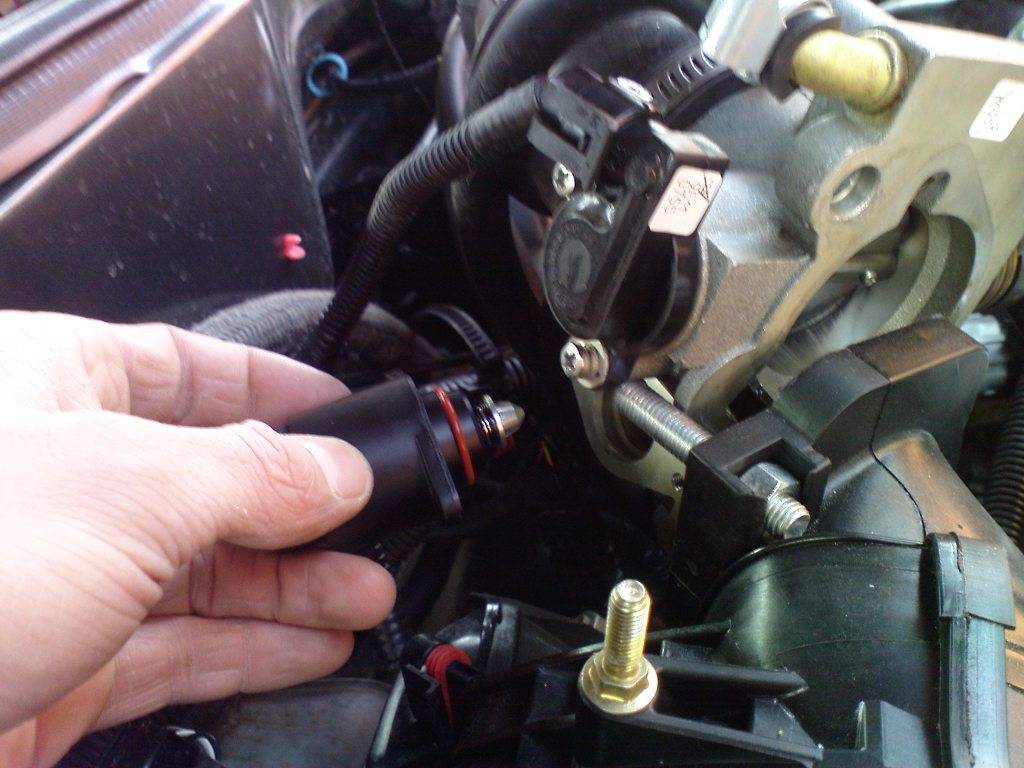

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

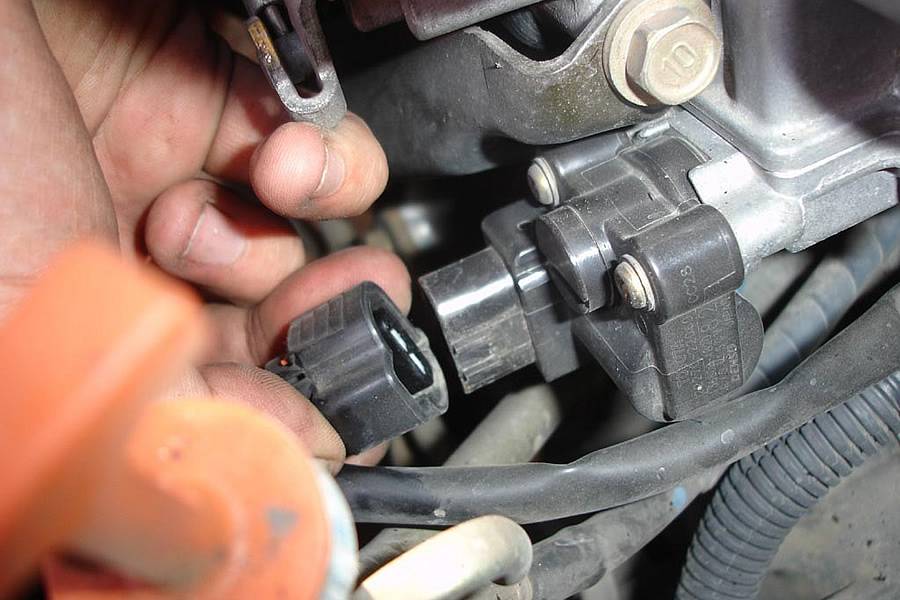

Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке

Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм

Для замерного действия привлекаем штангенциркуль

Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель)

Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Диагностика неисправностей

Датчик, определяющий угол поворота – это переменный резистор с 3-мя выводами. Терморезистор, а также пьезоэлемент снабжены двумя контактами. Датчик положения коленвала состоит из соленоида и магнита. А вот датчики скорости и фаз содержат в своей конструкции электронику.

Каждый из двух кислородных датчиков – это сложное электронное устройство. Но надёжность их схем можно считать высокой. Датчики Холла, используемые для контроля скорости и фаз, выходят из строя чаще, чем анализатор кислорода.

Кислородный датчик для двигателей 21116, 26, 27

Переменный резистор, применённый в любой конструкции, дублируется. Если показатели, полученные с двух «подковок», разнятся, то включается лампа Check.

Допустим, лампа Check Engine не горит. Если при этом чувствуется, что мощность снизилась и динамика ухудшилась, пробуйте заменить один из элементов:

Датчик детонации;

Датчик фаз;

Один из ДК.

Желаем успеха.

Замена регулятора холостого хода

Конструкция РХХ такова, что при любых неполадках механической или электрической части, регулятор необходимо заменить. Попытки ремонта помогают на некоторое время устранить проблему, но через 1 – 3 недели она возвращается вновь. При покупке регулятора учитывайте, что модели для различных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может допустить ошибку), а по каталожному номеру, который указан на корпусе регулятора. Замена регулятора трудностей не вызывает. Снимите старый РХХ, как описано выше, затем установите новый и подключите колодку проводов.

Если таким образом сделать не получается, отсоедините от ресивера и патрубка и снимите его. Замените неисправный РХХ и установите блок дроссельной заслонки на место.

Схема подключения датчиков к ЭБУ

Посмотрим на разъём модуля ЭБУ, чтобы понять, как именно в нём нумеруются выводы:

ЭБУ M74: модуль с разными прошивками подходит для разных ДВС

Назначение клемм секции «1» приводится дальше:

A1: ДПКВ;

A3: датчик детонации;

B1: ДПКВ;

B3: датчик детонации;

B4: обмотка главного реле;

C2: датчик 21800-1413010 (клемма 2);

C3: ДМРВ либо датчик 21800-1413010 (клемма 4);

C4: нагрев ДК 1;

D1: «масса» ДК 2;

D3: датчик температуры тосола;

E1: «масса» резисторов дроссельной заслонки;

E4: клапан продувки адсорбера;

F1: «масса» датчика 21800-1413010 (клемма 1) либо ДМРВ;

F2: датчик скорости;

F4: форсунка;

G1: «масса» датчика температуры тосола;

G4: форсунка;

H1: «масса» блока;

H2: «масса» ДК 1;

H4: форсунка;

J1: клемма зажигания «15»;

J2: резистор дроссельной заслонки 2;

J3: ДК 2;

J4: форсунка;

K1: питание датчика 21800-1413010, ДМРВ и резисторов дроссельной заслонки;

K2: резистор дроссельной заслонки 1;

K3: ДК 1;

K4: нагрев ДК 2;

L1: катушка зажигания;

L4: мотор дроссельной заслонки;

M1: катушка зажигания;

M4: мотор дроссельной заслонки.

Распиновка секции «2»:

A1: обмотка реле муфты кондиционера;

A2: концевик педали газа 2;

A3: концевик педали газа 1;

A4: питание резистора педали газа 1;

B1: обмотка дополнительного реле стартёра;

B2: датчик давления хладагента;

B3: концевик педали сцепления;

B4: питание резистора педали газа 2;

C1: обмотка реле вентилятора 2;

C2: цифровой вход (инверсный) педали тормоза;

C3: цифровой вход педали тормоза;

C4: «масса» резистора педали газа 1;

D1: обмотка реле вентилятора 1;

D2: К-Line;

D3: тумблер включения кондиционера;

D4: «масса» резистора педали газа 2;

E1: обмотка главного реле;

E2: сигнал уровня топлива (выход);

E3: спидометр (выход);

E4: «масса» блока;

F1: лампа Check Engine;

F2: клемма зажигания «15»;

F3: датчик давления хладагента;

F4: тахометр;

G1: обмотка реле топливного насоса;

G2-G4: «масса» силовых выходов;

H1-H2: питание;

H4: диагностика вентилятора (вход).

Подготовка к чистке датчика холостого хода

Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.

После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.

Чистка РХХ

Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.

Датчика холостого хода на Лада Калина – на фото представлен процесс чистки

Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый
