Датчик детонации ВАЗ 2110 – проверяем и меняем при необходимости

Как поменять датчик?

Если данный элемент все же вышел из строя, его нужно заменить. Благо, запчасти на ВАЗ-2110 можно найти в любом магазине за небольшую цену. Новый датчик детонации будет стоить не более 250 рублей. Как произвести его замену? Сначала нужно найти сам элемент. Как мы уже сказали ранее, он находится между вторым и третьим цилиндром.

Затем при помощи ключа на 12 миллиметров следует выкрутить крепежный болт. Далее требуется надавить на штекер фиксатора проводов и достать его наружу. После можно вытаскивать и сам датчик. На следующем этапе устанавливается новая запчасть на ВАЗ-2110. Установив штекер с проводами, следует закрутить обратно крепежной болт ключом на 12. На этом этапе замену датчика детонации на «десятке» можно считать законченной.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

  • Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
  • Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
  • Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
  • Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
  • Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Тестирование с помощью мультиметра

Берется высокочувствительный вольтметр в режиме до 200 Мв, в новом образце оба разъема присоединяются к измерителю. В старом образце — первый контакт закрепляют на щуп прибора, другой замыкают на корпус. Массивным предметом, ключом или пассатижами постукивают без усилия по корпусу меняя мощность, стрелка вольтметра должна чутко реагировать и отклоняться пропорционально силе удара. Если этого не происходит, прибор отслужил, необходима замена. Перемещают мультиизмерительный контроллер на шкалу сопротивления. Нагрузка в работоспособном датчике составит от 1 до 10 МОм. Сломанный контроллер покажет бесконечное значение, а пробитый — слишком маленькое, менее 1, около нескольких десятых Ома.

Рекомендуется еще один способ диагностической проверки наличия напряжения на ДД. Мультиметр переключают на шкалу милливольты, щуп «+» соединяют с разъемом, подающим сигнал, отрицательный щуп подкидывают к массе датчика (отверстие от крепежного болта мотора). ДД, держат в руке и постукивают по какой-нибудь твердой металлической поверхности, на шкале должны появиться цифры от 30 до 40 мВ. Если табло пустое (разница потенциалов), это говорит о неисправности датчика.

Способы самостоятельной диагностики ДД в старых и новых образцах почти не отличаются. Способ проверки действующего датчика подойдет и при проверке нового экземпляра. Лучше это сделать непосредственно во время покупки.

Если после замены датчика ЭБУ по прежнему определяет его неисправность, значит детонация возникает по косвенным причинам: зависит от качества бензина, существуют проблемы с компрессией, свечи либо перегорели, либо залиты.

Датчик детонации ВАЗ 2110 – самостоятельная замена

Датчик детонации ВАЗ 2110 устанавливается на все автомобили данной модели, которые оснащены инжекторными двигателями. Располагается данный элемент с передней стороны блока цилиндров.

Одним из важных факторов стабильной работы автомобильного двигателя является оптимальный подбор показателей угла обгона зажигания. В тех случаях, когда этот угол чересчур поздний, наблюдается сильный нагрев мотора и повышение расхода горючего.

Если же он ранний, появляется опасность прогорания клапанов, снижается мощность двигателя, возникает детонация.

Во избежание подобных ситуаций, на современные транспортные средства устанавливают специальные системы управления, задача коих состоит в поддержании указанного угла в максимальных интервалах, но исключительно таким образом, чтобы они не попадали в зону детонации. А их правильное функционирование как раз и зависит от датчика, рассматриваемого нами в этой статье.

Перед началом детонации он посылает сигнал управляющей системе, которая на его основании корректирует характеристику зажигания.

Другими словами, датчик исключает вероятность образования детонации, так как его сообщение позволяет электронному блоку подстроить угол опережения зажигания в полностью автоматическом режиме.

Система самодиагностики ВАЗ 2110 при выходе описываемого устройства из строя выдает на дисплей сигнал об ошибке 34. Он говорит водителю о том, что требуется замена датчика.

Устанавливать новый механизм после такого сообщения придется в любом случае. Но иногда он может еще некоторое время поработать.

Для того, чтобы узнать, как быстро (немедленно или же чуть погодя) нужно менять элемент, можно выполнить следующие действия:

  • сбросить показатели, которые выдала система самодиагностики;
  • преодолеть на автомобиле после этого 2–4 километра;
  • повторно запустить систему самостоятельной диагностики.

О полностью нефункционирующем датчике сигнализирует появление все той же ошибки 34. Если же сообщение не повторяется, допускается еще некоторое время эксплуатировать устройство. Но помните, что вам необходимо выполнить его замену как можно быстрее.

Если на авто нет ЭБУ, симптомами поломки датчика детонации ВАЗ 2110 могут служить следующие явления:

  • некачественная разгонная динамика транспортного средства;
  • «троение» двигателя на холостом ходу;
  • появление индикатора «CHECK» на приборной панели в начале поездки либо в момент разгона машины.

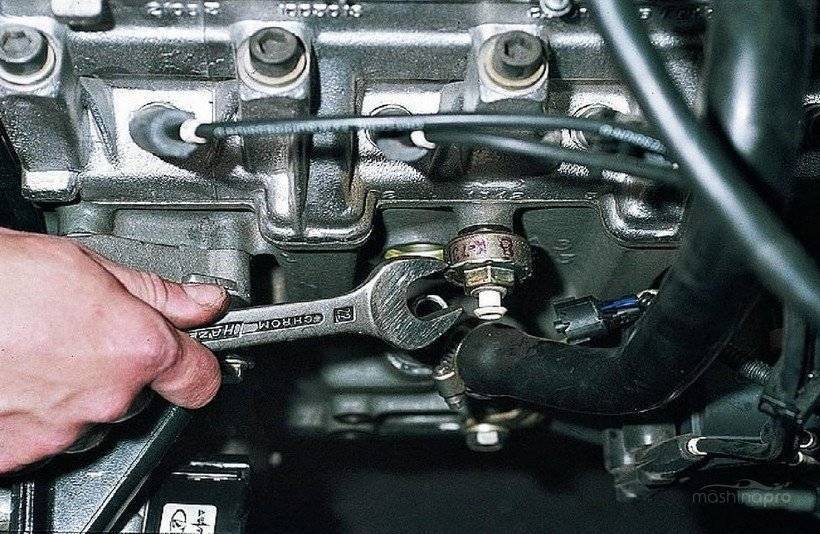

Как заменить датчик самостоятельно?

Большинство автолюбителей предпочитают выполнять замену описанного элемента на ближайшей станции технического обслуживания. Времени данная операция у специалистов занимает минимум – буквально 15–20 минут. При этом их услуги будут стоить дороже стоимости нового механизма.

Далеко не все водители готовы платить за столь незначительный и по большому счету совсем не сложный сервис свои деньги. Им мы расскажем, как произвести замену сигнализатора детонации.

Находится он возле воздушного фильтра с левой стороны от автомобильного двигателя, между блоками цилиндров (между вторым и третьим).

Определив местоположение датчика, вооружайтесь ключом, который позволит открутить болт на 12, и приступайте к замене вышедшего из строя элемента по такой схеме:

  • демонтируем озвученный болт;
  • надавливаем на фиксатор (он выполнен в виде обычной скобы), удерживающий штекер питающих проводов, и вытягиваем этот самый штекер;
  • устанавливаем новый датчик, убрав старый;
  • вставляем штекер назад и закручиваем болт на 12.

Замена датчика детонации

Если
сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит
устройство недорого, найти его можно в любом специализированном магазине.
Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену
устройства можно провести и самостоятельно, но при отсутствии навыков и опыта
лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.

Перед
заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму
аккумуляторной батареи
. На некоторых автомобилях устройство расположено таким
образом, что снять его получится без усилий.

Замена датчика детонации

Для
демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт.
Дальше устройство отключается и вынимается. На его место ставится новый датчик.
Сборка происходит в обратном порядке.

Покупая
новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером
старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте
устройства от китайских производителей — стоят они, конечно, дешевле, но экономия
наверняка выйдет боком.

Датчик
детонации — это очень важный и вместе с тем несложный прибор, заменить который
можно, не прилагая особых усилий

Важно вовремя определить неисправность, чтобы
не нанести вред автомобилю ездой с неисправным сенсором

Как проверить датчик детонации на ВАЗ 2110?

Датчик детонации В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Широкополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

  1. Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
  2. Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

  1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
  2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
  3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
  4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
  5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

Место установки

Но для начала девайс нужно снять.

  • Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
  • Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
  • Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
  • Теперь откручивайте гайку крепления прибора.
  • Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

  • Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
  • При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
  • Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
  • Дальше для обоих типов датчиков последовательность действий одинаковая;
  • Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
  • Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
  • Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
  • Если датчик исправен, проверяйте электронную цель;
  • Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
  • При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
  • Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

Стоимость датчика

ДД обладает крайне низкой ремонтопригодностью, поэтому при его выходе из строя требуется замена на новый датчик. На автомобилях с моторами на 8 и 16 клапанов устанавливается датчик 21123855020, выпускаемый компанией Lada. Его цена составляет 180-400 рублей. При невозможности приобрести оригинал, следует купить любой из аналогов, из представленных в таблице ниже.

Таблица — Хорошие аналоги оригинального датчика детонации Лада Приора

ПроизводительАртикулПримерная стоимость, рубль
Decaro2112-3855020360-490
Дорожная Карта21123855020260-380
Самара 21123855020200-250
FenoxSD10100O7210-420
ERA550489300-340

Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов. Опять же перепроверьте ремень ГРМ

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

  1. В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
  2. На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
  3. Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
  4. При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:

  1. При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
  2. В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.
