Фото впускного и выпускного распредвалов
Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой
Различие распредвалов
Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз
Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.
Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.
Различия распредвалов спортивного характера
Пошаговая инструкция для 16 клапанного авто
Необходимые инструменты
Вам нужно подготовить:
- новые детали для замены (выпускной и впускной распределительные шкивы);
- торцевой ключ на 8 мм;
- герметик.
Новые спортивные валы
Торцевой ключ на «8»
Клей герметик
Этапы работ
Чтобы правильно осуществить процесс замены выпускных элементов, предлагаем вам воспользоваться инструкцией, подготовленной специально для наших пользователей. Также этот мануал подойдет для тех, кто хочет заменить сальники выпускного распредвала, датчики или заглушки.
- Откройте капот вашего 16 клапанного ВАЗ 2112. Демонтируйте защитный кожух ремешка привода газораспределительного механизма.
- После этого необходимо снять крышку ГБЦ, а также устройство контроля аварийного давления (датчика) моторной жидкости. Датчик снимается, чтобы в процессе работ он не повредился. Также можно снять наконечник проводов датчика.
- Когда датчик демонтирован, вам нужно открутить все винты, которые крепят корпус подшипников распредвалов. Это делается при помощи торцевого ключа на «8». Все болты следует открутить равномерно, а не по одному.
- После этого демонтируйте корпус подшипников распредвалов выпускных клапанов 16 клапанного ВАЗ 2112. Следует отметить, что корпус демонтируется со свечными колодцами. Их нужно вытащить из корпуса.
- Теперь что касается заглушек технологических отверстий. Во время процедуры замены распредвалов заглушки часто теряются у автомобилистов. Заглушки представляют собой маленькие детали круглой формы.
Когда эти элементы демонтированы, положите их отдельно. Заглушки лучше не терять.
- После этого можно произвести демонтаж распределительного вала выпускных клапанов. Распредвал выпускных клапанов желательно снимать первым. Когда распредвал выпускных клапанов снят, приступайте к демонтажу элемента впускных клапанов.
- Теперь дело осталось за сальниками. Приступаем к демонтажу сальников, откладываем их в сторону. К слову, при демонтаже сальников также будьте осторожны, чтобы не повредить их. После снятия сальников произведите осмотр демонтированных устройств. На сальниках не должно быть механических повреждений, следов износа, микротрещин и т.д.
- Если вы решили произвести установку спортивных распределительных шкивов на свой 16 клапанный ВАЗ 2112, то заранее необходимо приобрести тюнингованные детали. Установка спортивных элементов распространена среди российских автомобилистов. Возьмите ваши спортивные распредвалы и смажьте их кулачки, а также опорные элементы моторной жидкостью.
- Учтите: выпускной и впускной спортивные компоненты не являются взаимозаменяемыми, на них отмечена маркировка. К примеру, на компонентах выпускных клапанов нанесены цифры 1006014.
- После этого по периметру ГБЦ 16 клапанного ВАЗ 2112, а также по поверхности корпуса подшипников шкивов нужно нанести небольшой слой герметика. Более точно места нанесения отмечены на фото. С герметиком лучше не переусердствовать.
- Когда герметик нанесен, шкивы можно поставить на место установки.
- Затем произведите установку корпуса подшипников на ГБЦ. Равномерно затяните все винты, пока корпус деталей не будет прилегать к ГБЦ. К слову, винты тоже желательно затянуть в определенной последовательности, вы можете подробнее узнать об этом на видео и фото.
- Потом следует запрессовать сальники, а также смонтировать заглушки в ГБЦ 16 клапанного ВАЗ 2112. После этого сборку необходимо произвести в обратной последовательности, не забудьте про датчик.
1. Снимите датчик и открутите все болты
2. Снимите корпус подшипников
3. Снимите заглушки
4. Произведите демонтаж валов
5. Нанесите слой герметика
6. Равномерно закрутите болты
Моменты затяжки двигателя ваз 2113, 2114, 2115
Момент затяжки гбц двигателя ваз 2113, 2114, 2115:
- Болты M12XI.25 присоединение гбц закручиваем за 4 раза:
- затягиваем нагели усилием 2 кгс/м;
- затягиваем метиз напряжением 7-8,6 кгс/м ;
- докручиваем метизы на 90°;
- еще раз докручиваем болтики на 90°.
- Болтики М10 скрепление покрышки гбц двигателя усилием 6,7—8,3 кгс/м
- Нагель М6 присоединение покрышки гбц напряжением 0,2-0,5 кгс/м
Момент затяжки распредвала двигателя ваз 2114, 2113, 2115:
- Гаечка М8 скрепление корпуса подшипников распредвала усилием1,9-2,3 кгс/м
- Болтик М10 присоединение шкива распредвала напряжением 6,7—8,3 кгс/м
Момент затяжки коренных ваз 2114:
- Нагель присоединение покрышек коренных подшипников коленвала MlOxl.25 с импульсом 6,8-8,4 кгс/м
- метиз присоединение маслоприемника к покрышке коренного подшипника Мб с силой 0,8-1 кгс/м
Момент затяжки коленвала двигателя ваз:
метиз скрепление шкива коленвала М12х1,25 с силой 9,8-10,8 кгс/м
Момент затяжки шатунов двигателя ваз 2114, 2113, 2115:
Гаечки болтиков прикрепления крышек шатунов M9xl напряжением 4,3 — 5,4 кгс/м
Момент затяжки маховика ваз 2114:
Метиз присоединение маховичка М10х1,25 напряжением 6,1-8,7 кгс/м
Момент затяжки помпы двигателя ваз 2114 8 клапанов
Болтик скрепление помпы охолаживающего тосола Мб усилием 0,8 кгс/м
| Таблица моментов затяжки двигателя ваз | ||
| Название устройств и деталей движителя | Резьба | Моменты затяжки двигателя ваз 2114, кгс/м |
| Болтик присоединение масляной помпы | Мб | 0,8-1 |
| Винтовая пробка редукционного клапана масляной помпы | М16х1,5 | 4,6—7,4 |
| Нагель прикрепления корпуса масляной помпы | Мб | 0,7-0,9 |
| Метиз приделывание маслоприемника к масляной помпе | Мб | 0,7-0,8 |
| Болтик скрепление поддона картера | Мб | 0,5—0,8 |
| Штуцер масляного фильтра | М20х1,5 | 3,8-8,8 |
| Датчик катастрофического напору масла | М14Х1.5 | 2,4-2,7 |
| Гаечки приделывание патрубка термостата | MS | 1,6-2,3 |
| Болтик скрепление фланца трубки структуры охалаживания к блоку цилиндров | Мб | 0,4-0,5 |
| Метиз приделывание запасных алементов движка | Мб | 0,7—0,8 |
| Контргайка болтика присоединение передней опоры движка к кронштейну лонжерона | М10х1,25 | 4,2—5,2 |
| Метиз скрепление передней опоры движителя к блоку цилиндров мотора | MlOxl.25 | 3,4-5,2 |
| Гаечка нагеля приделывание левого кронштейна мотора к лонжерону | М10х1,25 | 4,2—5,2 |
| Барашек прикрепления левого кронштейна движка к картеру кпп | М10х1,25 | 3,2-5,2 |
| Гаечка метиза скрепление кронштейна заднему основанию силового агрегате к движителю | М12 | 6,1—9,8 |
| Гайка приделывание заднего кронштейна движка к кузову | М10х1,25 | 2,8-3,4 |
Как добраться до распределительного вала?
Чтобы добраться до распредвала ВАЗ 2109, понадобится демонтировать несколько деталей. Вооружитесь следующими инструментами:
- шестигранник;
- гаечный ключ на 13 или аналог с накидной головкой;
- сменная головка на 10;
- рукоятка трещотки.
Для начала работ обесточьте свою «девятку», отключив АКБ. Затем нужно поставить поршень первого цилиндра в положение верхней мертвой точки.
Теперь демонтируем устройства, которые помешают проводить работу, в следующем порядке:
- Воздушный фильтр.
- Бензонасос.
- Трамблер.
- Займемся шестеренкой. Скиньте с нее ремень ГРМ и оцените ее состояние. Установка разрезной шестерни понадобится, только если старая имеет визуальные дефекты: сколы, повреждения, деформации. Если все в порядке, просто снимите ее, открутив крепление. Не забудьте забрать шпонку, не потеряйте ее.
- Демонтируйте корпус привода, на котором размещается трамблер.
- Теперь путь к корпусу распределительного вала свободен.
- Снимайте все крепления корпуса, их всего 10 штук.
- Далее вытаскивайте шпильки крепления. Когда все шпильки были извлечены, можно снять корпус.
- А вот и распределительный вал. Теперь его можно извлечь из постели и осмотреть.
Замена распредвала ВАЗ 2109 потребуется, если он погнут, либо кулачки повреждены. Новый обойдется примерно в 1000 рублей. Установка распредвала производится в обратной последовательности. Соблюдайте порядок затяжки болтов на корпусе, чтобы часть узла была собрана нормально и все детали заняли свое положение. Более конкретную информацию о том, как нужно выполнить затягивание, можно найти в руководстве пользователя к автомобилю.
Распредвал для турбо моторов
отличается от спортивных атмосферных распредвалов. На турбо моторе задача стоит так же — наполнить цилиндры как можно большим количеством рабочей смеси, и быстрее выпустить отработавшие газы. На высокофорсированных турбированных двигателях подъём и размер клапана должны обеспечивать проходимость большого количества газов с минимальными усилиями. А с фазами, и перекрытием дела обстоят несколько иначе, чем на атмосферных двигателях. Как мы уже знаем, перекрытие клапанов на атмо моторе даёт эффект продувки цилиндров, в то время как на турбо моторе наполнение происходит с помощью буста. И если применять распредвалы от «бодрого атмосферника» с широкой фазой, например 316 градусов, то при перекрытии впускного и выпускного клапанов происходит падение эффективности буста, на низких и средних оборотах, и появляется большая «турбояма». Буст начинает работать только в зоне высоких оборотов, и рост мощности не эластичен, а пикообразен. Поэтому на турбо моторах применяют распредвалы с небольшим перекрытием, как на стандартном моторе, рекомендуемая фаза 280 градусов. Подъём и размер клапана желательно использовать максимально-возможные для используемой ГБЦ. Естественно каналы ГБЦ не должны быть уже по проходимости воздуха, чем полностью открытый клапан. Часто возникает вопрос: какая взаимосвязь между широкой фазой распредвалов и большим перекрытием? Ведь можно на широкофазных валах выставить маленькое перекрытие? Ответ: если на валах с широкими фазами выставить нулевое перекрытие такта 4-выпуск и такта 1-впуск, тогда придёться нарушить работу такта 2-сжатие и такта 3-рабочий ход, которые будут проходить с открытыми клапанами. Это уменьшает КПД двигателя, и его мощность.
Установка распредвала 21213-1006010-04 окб «двигатель» в ниву
Снимаю цепь, звездочки распредвала и привода агрегатов, палец цепи, башмак натяжителя. На башмаке натяжителя — следы значительного износа. Успокоитель тоже довольно таки сильно выношен. До соревнований еще 9 дней, до тренировки — 2 дня.
И тут в голове промелькнула мысль — все равно часть двигателя уже разобрана, почему бы заодно не установить лежащий у меня уже давненько низовой распредвал, заказанный ранее в ОКБ «Двигатель».
Снимаю постель распредвала, достаю сам распредвал из нее, и моим глазам открывается следующая картина:
Старая постель распредвала и распредвал.
Вынос на постели распредвала.
Вынос на шейке и кулачках распредвала.
Однозначно, постель распредвала надо менять. Рокера находятся не в лучшем состоянии:
Старые рокера. Виден износ на рабочих поверхностях.
Покупаю новую постель распредвала и рокера (новая цепь (латвийская), передний сальник коленвала (БРТ), прокладка передней крышки, успокоитель, башмак натяжителя (БРТ), натяжитель (решил поставить АНЦ «Пилот»), маслосъемные колпачки («Goetz») — все это было приобретено ранее). Разрезная шестерня распредвала и специальные тарелки клапанов были заказаны мной одновременно с распредвалом в ОКБ «Двигатель».
Источник
Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
https://youtube.com/watch?v=rR42oOIgHEE
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов.
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
Ремонт ГБЦ
Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.
Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.
Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.
Такая же полоска должна появится на седле клапана.
Видео притирки клапанов вручную
Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше. https://www.youtube.com/watch?v=hvZePmMSBdAПосле притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.
Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.
Набиваем новые сальники клапанов.
Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.
Тюнинговые и спортивные распредвалы
Каждый из нас старается всячески улучшить свой автомобиль, и путей к этому находится великое множество. Когда же речь заходит о двигателе, все в один голос твердят об увеличении его мощности
Хотя, если более серьёзно подойти к вопросу, то прежде надо обратить внимание на его крутящий момент
Мы знаем, что выжать наибольшую мощность возможно при стабильных максимальных оборотах, но такой режим двигателя применяется редко. Обычному водителю более важна приёмистость автомобиля, который послушно отзывается на педаль газа как в режиме хода с места, так и при его разгоне. Такое поведение машины обеспечивается большим и относительно постоянным крутящим моментом на низких и средних оборотах, чем и «грешат» ВАЗовские двигатели. На низкой частоте вращения коленчатого вала у них отсутствует достаточная «тяга».
Владельцы автомобиля ВАЗ часто жалуются на дёрганье машины в начале движения, заметные провалы при резком нажатии на «газ», у многих быстро «летит» сцепление и практически все отмечают неэффективность пятой передачи. Действительно, при оборотах двигателя менее 3000 об./мин. наблюдается его недостаточная приёмистость. Кривая крутящего момента зависит от параметров газораспределения, так называемых «фаз распредвала», а также «время-сечения» открытия клапанов, которые задаются профилем кулачков распредвала. В зависимости от его угла поворота и получается разная величина открытия клапана. Для лучшего функционирования автомобиля на низких оборотах добиваются быстрой подачи в цилиндр необходимого объёма рабочей смеси, то есть заметно сужают фазу открытия впускного клапана.
В отличие от обычных распредвалов, в спортивных моделях используются кулачки с другими геометрическими размерами. Их более высокая и широкая форма приводит к тому, что клапан поднимается на большую высоту и дольше находится в открытом состоянии, что обеспечивает подачу полноценной смеси. Профиль кулачков отличается плавностью форм, что делает работу механизма газораспределения более надёжной на широких фазах.
Из всего вышесказанного следует, что максимальная мощность двигателя и его крутящий момент могут иметь различные величины. И если использование стандартного распредвала предполагает увеличенный крутящий момент на средних оборотах, то спортивный обеспечивает максимальную отдачу на высоких оборотах двигателя. Спортивный распредвал на автомобили ВАЗ устанавливается с разрезной шестерней (звёздочка или шкив распредвала), с помощью которой становится возможна более точная регулировка и настройка фаз. С её помощью настраивается наибольшая мощность на необходимых оборотах двигателя.
Применением тюнинговых распредвалов можно добиться работы двигателя под нагрузкой без заметных перебоев даже при снижении оборотов до предельного уровня. При этом отодвигается граница детонации, то есть перестают «стучать пальцы» на малых и средних оборотах коленвала. Заметно снижение расхода топлива и уменьшение токсичности выхлопных газов. Как следствие, уменьшается склонность двигателя к детонации, а значит, увеличивается его ресурс.
Распредвалы на ВАЗовских двигателях довольно чувствительны к регулировке зазоров, поэтому на тюнинговых распредвалах заметно увеличен участок сбега кулачков на стороне закрытия клапана. Это облегчает регулировку зазоров и в несколько раз снижает их количество. Проследим этот факт на следующем примере: после установки тюнингового распредвала регулировка клапанных зазоров требуется после 60 000 км пробега двигателя. При использовании обычного распредвала потребовалось бы не менее четырёх регулировок. Это заметно увеличивает срок эксплуатации изделия и экономит средства и время, необходимые на каждую регулировку клапанов. Посчитайте сами: грамотная регулировка занимает не менее 3,5 часов и стоит порядка 20 у.е.
Верховые распредвалы
- – Вал распределительный 8V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 13,70 мм (287°/284°);
- – Вал распределительный 8V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 12,36 мм (286°);
- – Валы распределительные 16V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 10,65 мм (306°) ;
- – Валы распределительные 16V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 12,00 мм (310°/304°).
Немного об устройстве моторов Формулы 1:
Чем же этот мотор отличается от обычного, который ставят в городской автомобиль?
Ну прочность и лёгкость материалов обсуждать не будем, это очевидно. Рассмотрим основные конструктивные отличия. Пик мощности приходится примерно на 20000 оборотов в минуту, тогда как обычный мотор достигает своего предела примерно на 5500. Соответственно и мощность мотора формулы примерно в 4 раза больше, аналогичного по объёму стандартного. Если представить что 1.5 литровый ВАЗ имеет свой пик мощности на 20000 об/мин, то его мощность равнялась бы 400 л/с.Но к сожалению у стандартных блоков немного другая конфигурация, отличающаяся от блока цилиндров формулы 1. Чем достигаются такие большие обороты? Размерами клапанов, их подъёмом и фазой открытия. То есть чем больше эти параметры, тем в более высокую зону оборотов уходит максимальная мощность. Нужно ли говорить, что для городской езды такие автомобили не применимы. Холостые обороты у такого мотора около 6000 об/мин.
замена сальника распредвала ваз 2108 .

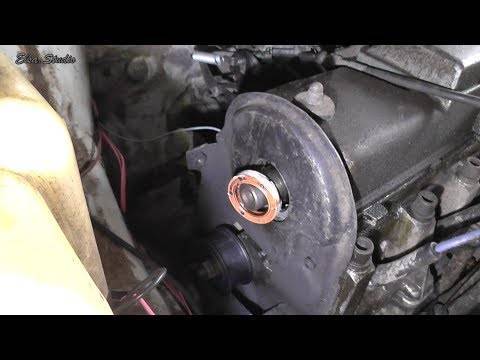

| Замена сальника распредвала ВАЗ 21099 |
Нажми для просмотра | На видео показан процесс замены сальника распредвал а на автомобиле ВАЗ 21099. Замена на ВАЗ… |
| Тэги: |

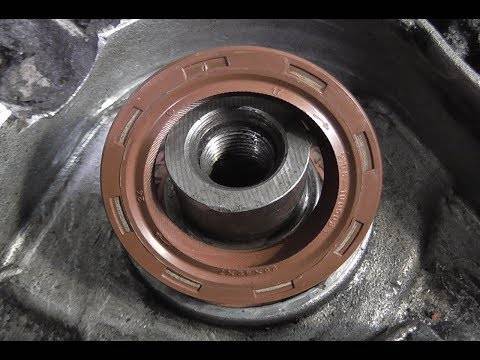

| замена сальника распределительного вала( ВАЗ 2108- калина) |
Нажми для просмотра | Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками…. |
| Тэги: |
| Замена переднего сальника коленвала ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 |
Нажми для просмотра | На видео показан процесс замены переднего сальника коленвала ВАЗ 21099. Попутно заменен ремень ГРМ… |
| Тэги: |
| ЗАМЕНА РЕМНЯ ГРМ И САЛЬНИКОВ ВАЗ 2108, 2109, 2199, 2113.,2114 ,2115 |
Нажми для просмотра | ваз, 2108, ремень грм, грм, 2115, 2113, ремонт, замена ремня грм, 2109, своими руками, 2110, ваз 2108, рем… |
| Тэги: |
| Замена сальника в трамблере ВАЗ 2109.Устраняем течь масла. |
Нажми для просмотра | Замена сальника в трамблере. |
| Тэги: |
| замена сальника коленвала ваз 8кл |
| Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками…. |
| Тэги: |
| замена сальника распредвала ваз 2115 |
| замена сальника распредвал а ваз 2115 1.6 мотор любительск ое видео. |
| Тэги: |
| Течёт масло из-под трамблёра как снять и устранить Ваз 2109 |
Нажми для просмотра | Течёт масло из-под трамблёра как снять и устранить Ваз 2109, снимаем и устраняем течь. |
| Тэги: |
| Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников. |
| Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников, замена ремня… |
| Тэги: |
| замена сальника распредвала на ваз 2108 |
| замена ГРМ на 8 кл двигателе. Ролик натяжения ремня не правильно показали! Все в обратную сторону надо… |
| Тэги: |
| Замена сальников коленвала и распредвала передней части дв авто ВАЗ 2108,09,099,14,15. Часть 1 |
Нажми для просмотра | Замена ролика грм и выставлени е меток грм На видео ваз 2110 8кл Наша группа в вк: Инстагр… |
| Тэги: |
| ЗАМЕНА РЕМНЯ ГРМ САЛЬНИКОВ РАСПРЕДВАЛА И КОЛЕНВАЛА ,ПОМПЫ ВАЗ 2111,2110,2112. |
| Ремонт ГБЦ ВАЗ 8Клапанов Группа вконтакте . |
| Тэги: |
| Замена ГРМ на 8 кл двигателе Ваз 2108,2109,2110,2111,2113,2114,2115 |
| Меняем маслосъёмн ые колпачки (сальники клапанов) на примере двигателя ВАЗ. Архив 2006 г. Спонсор . |
| Тэги: |
| Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания. |
Нажми для просмотра | В этой серии мы поменяем на 8-ми клапаном двигателе натяжные ролики (сам ремень менять не будем, т.к. он у… |
| Тэги: |
| Как быстро выставить метки грм на ваз 8кл |
| Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками…. |
| Тэги: |
| Ремонт ГБЦ ВАЗ 8Клапанов |
| Показана полная замена сальников коробке скоростей в ВАЗ 21099. Контакты для связи. Емел… |
| Тэги: |
| Замена маслосъёмных колпачков на ВАЗ-08 |
Нажми для просмотра | подписывай тесь на мой инстаграм . |
| Тэги: |
| Что делать если двигатель ест масло и дымит выхлоп? |
| Замена (установка) распредвал а на 8 клапанный двигатель ВАЗ. |
| Тэги: |
| Замена ГРМ, помпы и установка разрезной шестерни Ваз 2108, 09, 99, 13, 14, 15. |
| Всем привет В этой серии затроним техническу ю часть автомобиля . Поменяем масло в моторе, заменим сальни… |
| Тэги: |
| замена помпы ваз 8 клапанный двс |
| Как быстро заменить сальник распредвал а на автомобиля х ВАЗ с 8-ми клапанными двигателям и.Автор ролика… |
| Тэги: |
| Страшилка про сальники клапанов (маслосъёмные колпачки) |
| замена маслосьемн ых колпачков ваз 8 клапанный. |
| Тэги: |
| Подробная Замена сальников в коробке скоростей ВАЗ |
| Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывай тесь… |
| Тэги: |
| замена сальника кулисы и приводов ваз 15 это легко и просто!” rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| ЗАМЕНА САЛЬНИКОВ РАСПРЕДВАЛА И КОЛЕНВАЛА ВАЗ 2108, 2109, 2199, 2113.,2114 ,2115″ rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| Замена распредвала на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115″ rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| VAZ/ВАЗ 2109. ЗАМЕНА САЛЬНИКА РАСПРЕДВАЛА. ПОСТАВИЛ СПОРТИВНЫЙ ШКИВ РАСПРЕДВАЛА.” rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| Замена сальника распредвала ваз 8 клапанов” rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| Замена сальника распредвала ваз 2109″ rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| замена маслосьемных колпачков! легко и просто!” rel=”spf-prefetch |
| Описание отсутсвует |
| Тэги: |
| Быстрая замена заднего сальника коленвала на ВАЗ 2110,2108,2114,калина,приора” rel=”spf-prefetch |
Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108
Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.
Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:
Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:
Блок двигателя также необходимо очистить, после чего установить на него новую прокладку
Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:
Особенности распредвала на автомобиле нива
На первый взгляд, распредвал автомобиля НИВА очень схож с любым другим распредвалом, однако есть некоторые моменты, по которым можно с лёгкостью определить, что эта деталь именно для НИВЫ.
- На большинстве распредвалов имеется шестигранник под ключ (обычно на 27) между кулачками второго цилиндра. Распредвалы, которые изготавливаются для автомобиля НИВА, имеют сразу два шестигранника на своей оси (между кулачками второго цилиндра и третьего). Визуально это является главной отличительной особенностью этой детали.
- Следующим отличительным фактором является расстояние между базой и вершиной кулачка. Если необходимо убедиться, что деталь именно для НИВЫ, и наличие второго шестигранника для вас ещё не гарантия подлинности изделия, берите в руки штангенциркуль и приступайте к измерению. Базовый размер кулачка распредвала в большинстве случаев один и тот же и составляет 30 миллиметров. А вот расстояние от базы до вершины у НИВЫ составляет 37 миллиметров. Измерив любой другой распредвал, расстояние окажется не больше 36.3 миллиметров.
Если оба из этих пунктов соблюдаются, будьте уверены – запчасть подлинная и можно приступать к установке распредвала на вашу НИВУ.
