Подтягиваем рулевую рейку на Дэу Нексия своими руками

Как подтянуть рулевую рейку на дэу нексия | Daewoo

Подтягиваем рулевую рейку на Дэу Нексии При сильном запущенном стуке рейку спасёт только ремонт или полная замена.

Подтяжкой устраняется лишний зазор между шестерней и рейкой. Однако если подтянуть рулевой механизм вовремя, пробег до капремонта рулевого можно увеличить. Для подтяжки нам пригодятся либо ключи на 26 и 50 либо молоток, длинный бородок с загнутым концом и тот же ключ на Первый вариант для ленивых: Устанавливаем автомобиль на ровной площадке. Подставляем под задние колеса противооткаты. Срываем болты левого колеса. Вывешиваем левую сторону и снимаем колесо.

Выворачиваем руль до упора вправо. Для страховки устанавливаем под рычаг подставку. Вывешиваем колесо автомобиля и ставим подставку. Приспускаем автомобиль на подставку, но не полностью. Смотрим в колёсную арку и видим отверстие, через которое можно добраться до регулировочной пары рейки. При помощи длинной отвёртки или бородка срываем контрящую гайку.

Место для удара воротком. Ключом на 26 закручиваем затягиваем регулировочную пробку до ощутимого усилия. Отпускаем её на градусов. Проверяем лёгкость поворота колес. Если усилие возросло, отпускаем регулировочную пробку примерно на градусов.

Колеса должны поворачиваться свободно. Затягиваем контргайку, устанавливаем колесо и проверяем результаты регулировки на ходу. Так выглядит процесс регулировки на снятом рулевом механизме. Альтернативный вариант Второй вариант подтяжки рейки более удобный, но и более трудоёмкий. В этом случае для регулировки мы будем снимать вакуумный усилитель тормозов.

Со снятым вакуумным усилителем тормозов открывается доступ к рейку сверху. Если его снять, то мы сможем более точно отрегулировать зазор между рейкой и плунжером. Для ослабления корончатой контргайки будем использовать накидной ключ на 50, а в остальном по параметрам и методике алгоритм соответствует предыдущему. В последнем случае после регулировки нам удастся завернуть контргайку с номинальным усилием в 70 Нм и при этом ключом на 26 удерживать регулировочную пробку.

Это повысит точность регулировки. Для удобства подтяжки некоторые умельцы мастерят вот такой короткий ключ на 50, но проблема в том, что на старых Нексиях контргайка часто бывает сбитая и ключ проворачивается.

Выводы Если на ходу руль вращается свободно, люфт в пределах допустимых 10 градусов и при повороте колеса сами возвращаются в нейтральное положение, регулировка прошла успешно. Удачной всем работы, ровных дорог и плавных поворотов!

Подтягиваем рулевую рейку на Дэу Нексии

Подтяжкой устраняется лишний зазор между шестерней и рейкой.

Однако если подтянуть рулевой механизм вовремя, пробег до капремонта рулевого можно увеличить. Для подтяжки нам пригодятся либо ключи на 26 и 50 либо молоток, длинный бородок с загнутым концом и тот же ключ на 26. Первый вариант для ленивых:

  1. Устанавливаем автомобиль на ровной площадке.
  2. Подставляем под задние колеса противооткаты.
  3. Срываем болты левого колеса.
  4. Вывешиваем левую сторону и снимаем колесо.
  5. Выворачиваем руль до упора вправо.
  6. Для страховки устанавливаем под рычаг подставку.

Вывешиваем колесо автомобиля и ставим подставку.

Место для удара воротком.

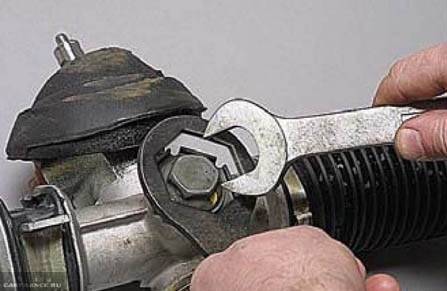

Так выглядит процесс регулировки на снятом рулевом механизме.

Альтернативный вариант

Со снятым вакуумным усилителем тормозов открывается доступ к рейку сверху.

  1. Если его снять, то мы сможем более точно отрегулировать зазор между рейкой и плунжером.
  2. Для ослабления корончатой контргайки будем использовать накидной ключ на 50, а в остальном по параметрам и методике алгоритм соответствует предыдущему.
  3. В последнем случае после регулировки нам удастся завернуть контргайку с номинальным усилием в 70 Нм и при этом ключом на 26 удерживать регулировочную пробку. Это повысит точность регулировки.

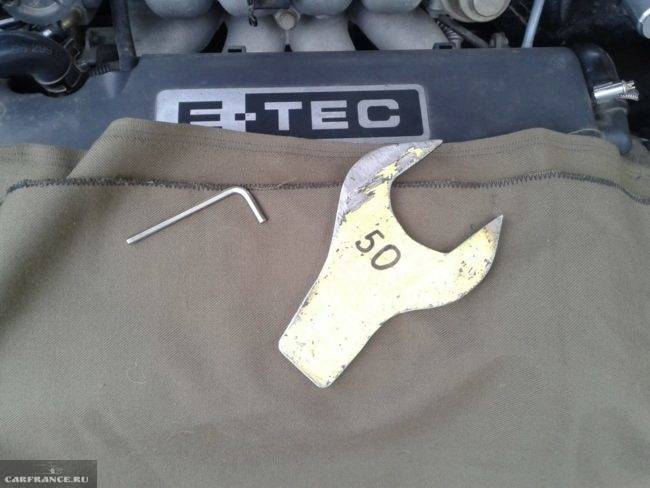

Для удобства подтяжки некоторые умельцы мастерят вот такой короткий ключ на 50, но проблема в том, что на старых Нексиях контргайка часто бывает сбитая и ключ проворачивается.

Как отрегулировать рулевую рейку Avtokar

Ремонт стеклоподъемника авто своими руками

Срок службы рулевой рейки должен составлять около 15 лет, как заверяют производители. Однако он будет таковым лишь при условиях: регулярного обслуживания рейки, использование рекомендованных качественных масел, езды на автомобиле по хорошим дорогам и/или по дорогам, для которых ваш авто предназначен, иначе вам не избежать ремонта рулевой рейки своими руками.

Конечно, если постоянно кататься только по качественным дорогам без выбоин и ям и с хорошим покрытием, то возможно в автомобиль очень редко придется лазить, чтобы отремонтировать. Но, к сожалению, хорошие ровные дороги остаются пока несбывшейся мечтой для российских автолюбителей, поэтому рулевую рейку приходится ремонтировать несколько чаще, чем хотелось бы. Одной из разновидностей ремонта рулевой рейки является ее регулировка.

Когда необходима регулировка рулевой рейки?

Регулировка такой автомобильной конструкции, как рулевая рейка, выполняется довольно просто и не занимает много времени у водителя.

Прежде чем приступить к регулировке рулевой рейки своими руками, необходимо убедиться, что следует делать именно регулировку, для этого лучше заранее ознакомиться с возможными предвестниками такого вида ремонта. Но до того как я их оглашу, хотелось бы кратко объяснить принцип работы рейки, знание которого поможет лучше понять возможные неполадки.

Принцип работы рулевой рейки.

Итак, принцип работы рулевой рейки заключается в передаче усилий, которые прикладывает водитель для поворота руля на прямозубою или косозубую шестерни, установленные на подшипнике и приходящие в действие вместе с зубчатой рейкой. Беззазорное взаимодействие зубчатой рейки и шестерни обеспечивается прижимными пружинами.

Устройство и эксплуатация рулевой рейки видео

Неисправности рулевой рейки.

Самые распространенные проблемы, возникающие в рулевой рейкой, – это люфт и стук. При них регулировка рейки может и не помочь. Ведь они в большинстве случаев возникают ввиду того, что произошел простой износ (его можно увидеть только при полной разборке рейки) деталей зубчатой рейки и шестерни.

Однако люфт и стук рулевой рейки могут также появляться по иным причинам:

  • произошло ослабление крепления рулевой сошки, картера рулевой, либо ослабилось крепление кронштейна рычага;
  • зацепление передающей пары нуждается в регулировке.

Если руль стал поворачиваться тяжелее и с прикладыванием больших усилий, то это тоже знак того, что рулевую рейку необходимо отрегулировать. Совместно с регулировкой меняется или доливается масло в картер рейки.

Как регулировать рулевую рейку?

Главной задачей регулировки рулевой рейки является избавление от стука, люфта и придание легкости управлению автомобилем. Для данной процедуры вам понадобится помощь друга, так как одному это сделать будет сложно.

Этапы работы:

  • Завозим автомобиль на яму или эстакаду, на крайний случай подойдут и домкраты. В последнем случае передние колеса нужно поставить прямо, и не забудьте закрепить домкраты при поднятии машины.
  • Для регулировки подтягивают регулировочный винт, который расположен в рулевой системе, а именно в торцевой крышке.
  • Подтягивать винт следует очень медленно. Во время регулировки винта проверяем люфт, ход руля и наличие стука. Люфт можно измерить при помощи специального устройства – люфтомера. При измерении нужно придерживаться ГОСТа, в соответствии с которым люфт не может быть больше 10 градусов.
  • После проведения регулировки винта следует провести испытание машины в движении. Если тяжесть при маневрировании отсутствует, то все подтянуто хорошо, если же такая проблема есть, то винт необходимо немного ослабить.

На этом все. Напоследок лишь повторю, что подтяжка винта рулевой рейки может и не решить проблемы, в подобных случаях лучшим решением станет поездка на консультацию к мастеру.

Регулировка рулевой рейки видео

Последствия несвоевременной замены

8- и 16- клапанная Деу Нексия нуждается в периодической замене трансмиссионного масла, поскольку пакет присадок в смазочном материале со временем теряет свои свойства. В результате он становится неработоспособным. Из-за этого жидкость не может обеспечить должный уровень защиты трущихся поверхностей. Потеря основных свойств приведет к вспениванию рабочего вещества, что в итоге станет причиной задира основной передачи. В результате начнут гудеть шестеренки дифференциала трансмиссии, то есть работа коробки передач будет сопровождаться гулом.

Спустя 500-1000 км пробега зубчики на шестернях подвергнутся разрушению. А это приведет к заклиниванию трансмиссии. Водитель не сможет включить одну либо несколько передач. В Нексиях с автоматическими трансмиссиями масло используется также для охлаждения агрегата. Несвоевременная замена смазки приведет к появлению пинков и толчков при переключении передач.

голоса

Рейтинг статьи

Регулировка рулевой колонки Daewoo Nexia

Полезные советы по ремонту автомобилей своими руками . Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов. Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в электронных книгах и обычных печатных изданиях . Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

Автомастерская — г. Пермь, ул. Мильчакова, 15-А (ул. Горняков, 7) Вибер +7-982-481-85-22 +7-952-657-87-97 https://vk.com/avtoremont.perm https://w…

Daewoo Nexia — Замена подшипника в рулевой колонки

Daewoo Nexia — Замена подшипника в рулевой колонки Подписаться на мой канал …

В этом видео я проверял люфт рейки.

замена бинокля в рулевой рейке дэу нексия с гидрачом не снимая ее.

Замена бинокля деу нексия.

Ссылка на группу ВК https://vk.com/club119168759 Ссылка на донат для развитие канала https://www.donationalerts.com/r/daewoonexia174.

подтяжка рулевой рейки солано

На врал я.Пыльник снимал.

Смотрите видео » Регулировка рулевой колонки Daewoo Nexia «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Регулировка рулевой колонки Daewoo Nexia «.

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

Регулируем рулевую рейку Калины-2, чтобы устранить стук

В автомобили семейства «Калина-2» устанавливается рулевая рейка, сходная по конструкции с рейкой «Гранты». Эта деталь передаёт усилие с рулевого колеса на тяги передней подвески. Если при движении авто ощущается стук рейки, её нужно правильно отрегулировать (подтянуть). Эффект, о котором здесь сказано, может наблюдаться после 10-15 тысяч км пробега, и чаще он даёт о себе знать на неровной дороге. Дальше рассмотрено, как указанную проблему решают на практике. А решение сводится к повороту одной гайки.

  1. Немного теории: конструкция передней подвески
  2. Лирическое отступление
  3. Самостоятельное выполнение регулировки
  4. Подготовительные действия, демонтаж лишних деталей
  5. Оказывается, рулевую рейку можно ремонтировать (пример на видео)

Немного теории: конструкция передней подвески

Перед тем, как пытаться устранить любую проблему, возникает стремление заглянуть в чертежи или в руководство по ремонту. Известно, что каталог деталей ВАЗ-2192 содержит следующий объект:


Так выглядит рулевая рейка на чертеже

Останется ли стук в рулевой рейке Калины-2, зависит от следующего: насколько точно будет отрегулирован элемент «14». Регулировочная гайка, обозначенная цифрой «14», здесь выглядит почти незаметно. Но первое впечатление обманчиво. В каталоге, кстати, элемент назван «Гайкой упора».

Теперь перейдём к практике и посмотрим, как выглядит рассматриваемый узел в действительности:


Если рейку демонтировать, она выглядит так

Гайка имеет нестандартную насечку, и вращают её только специнструментом. Кстати, выемка будет закрыта колпачком. В каталоге он обозначен цифрой «15», а теперь, посмотрим на вешний вид спец-ключа:


Ключ для регулировки рейки

Упорную гайку поворачивают на небольшие углы. Речь идёт о значениях 10-15 градусов. Что будет, если с затяжкой рейки переусердствовать? Исчезнет стук, но руль станет вращаться с трудом. Поэтому, если потребуется, гайку можно отвести назад.

Лирическое отступление

В Ладе Калине рулевая рейка стук не проявляет никогда, если речь идёт о новом авто. Что верно и для периода обкатки. Допустим, в вашем случае это не выполнено. Тогда, не пытайтесь что-либо чинить, а сразу отправляйтесь к дилеру. Согласно отзывам, рассматриваемый дефект является гарантийным, а большинство автодилеров поступают так: узел рулевой рейки заменяется новым.


Так выглядит заменяемый узел, рейка в сборе

Здесь есть своя логика. На заводе регулировку производят правильно (это верно в 99,9% случаев). Если дефект проявился, дилер меняет узел в сборе, не рассчитывая на то, что проблему решит регулировка. Владельцу на это надеяться не нужно тоже. Выбор за вами.

Самостоятельное выполнение регулировки

Получить доступ к регулировочной гайке можно из моторного отсека, но для этого потребуется снять аккумулятор, а также крепёжную площадку АКБ. Лучше загнать автомобиль на яму, а затем снять защиту картера (брызговик двигателя). Если смотреть из-под днища, нужный элемент виден сразу:


Крутить нужно эту вот гаечку

А открыв капот, гайку можно нащупать, но не увидеть. Место её расположения отмечено на рисунке:


Чтобы выполнить регулировку, поднесите ключ сюда

Перед регулировкой из выемки извлекают резиновый колпак. Его вид отображён на фото:

Регулировка рулевой рейки

Если люфт не сильный, то, возможно, ремонт рейки на вашем Daewoo Nexia и не понадобится. Устранить люфт можно первой подтяжкой редуктора.

Но стоит отметить, что люфт не обязательно должен бесследно исчезнуть. Дело в том, что без вскрытия мы не можем узнать степень износа шестерен, зубьев торсиона и т.д.

Знаете ли вы? Первый патент на ГУР был выдан в Великобритании в 1902 году. Его законным владельцем стал Фредерик Ланчестер.

Для проведения данной манипуляции вы должны придерживаться такого плана:

  • Основная задача – подтяжка регулировочного винта, который находится в торцовой крышке рулевого механизма.
  • Для проведения данной манипуляции вам понадобится гаражная яма, а если ее нет, тогда воспользуйтесь домкратом.
  • Перед тем, как привести в действие домкрат, колеса машины нужно выставить в прямом положении.
  • Люфт рулевого колеса можно замерить при помощи люфтомера. Показатель не должен превышать 10° (так гласит ГОСТ).
  • Подтяжку нужно производить не спеша. Немного прокрутив, нужно проверить, не пропал ли люфт на рулевом колесе.
  • Проверьте машину в динамике, если на скорости почувствуете тяжесть на поворотах, то потребуется ослабление регулировочного винта.

Если люфт и стук исчезли, на скорости руль автомобиля не вибрирует, а при поворотах не приходится прикладывать усилий, то проблема считается решенной. В противном случае нужно обращаться в автомастерскую.

9 комментариев

Ревизию рейки сделай, если пробег у нее не космический конечно

Подтягивал,только руль тяжалей стал,стук остался,и со временем становится просто ж.

Александр, пробег не большой она почти с новья застучала,в смысле ревизию,отремонтировать? Их по моему не делают ,под замену сразу

Костя, да все там делается и меняется, если пробег не большой лучше перебрать. У соседа вон на Kalina за 50 тыс. км пробега рейка загремела, сняли, все разобрали, все в идеале, даже выработки нигде нету. Единственно нашли люфты в бинокле, куда болты крепят тяги. Новый бинокль не нашли, они похожу все с таким люфтом идут. Обворили и обточили болты, чтобы входили в бинокль без люфтов всяких, и вуаля, никаких стуков не стало. Не подумал бы конечно что из-за такой мелочи такой грохот может быть. В Nexiaх тоже бывают эти бинокли стучат, либо втулки с червяком (при большом пробеге).

Костя, у самого на 140 тыс. немного начала рейка постукивать, если рулем качать, но пока не гремит подожду. Тоже бинокль скорее всего, почитай статейки на эту тему. Сосед вон тоже 5 штук за рейку хотел выкладывать, которая так же могла греметь, а в итоге ни копейки не потратил за ремонт.

Александр, благадарю,попробую заеду на ремонт реек,что скажут

Костя, да там и самому можно разобраться, за ГУР не знаю конечно, но принципиально она ничем не отличается, начни с бинокля, а там видно будет. Кто-то бинокли за час-другой меняет.

Автомобильная рулевая рейка используется в конструкции автомобилей с давнего времени. Без этой детали управление транспортом становится невозможным. С развитием технического прогресса механические рулевые рейки стали заменять гидравлическими и электрическими. Рулевая рейка, которая является частью механизма Daewoo Нексиа, используется вместе с ГУР (гидроусилитель руля). Такой механизм позволяет уменьшить механические затраты сил водителя при езде.
