Проверка ДТОЖ или как избежать сбоев в работе двигателя

Конструкция датчика

ДТОЖ имеет простую конструкцию, обеспечивающую надежность и точность работы. При подключении один вывод крепится к кузову с «массой», а второй — к бортовой 12-вольтной сети машины.

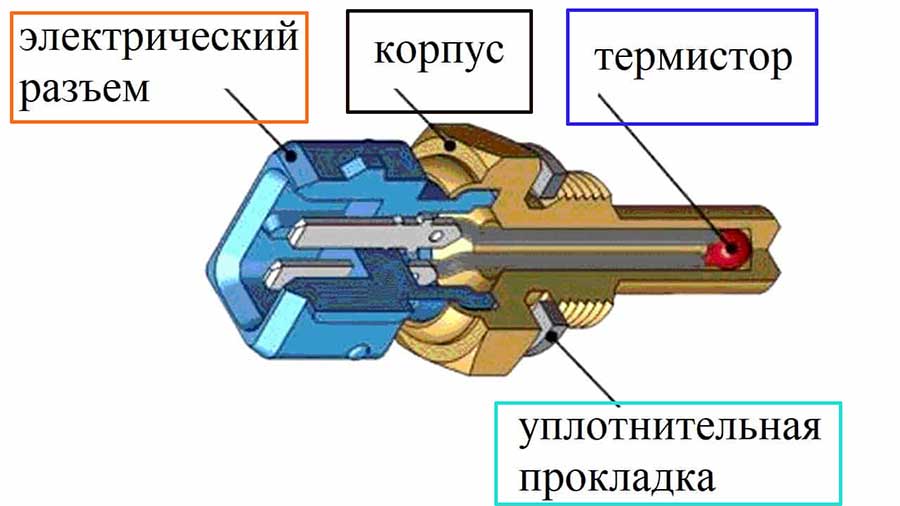

Устройство состоит из следующих элементов:

• термистор — деталь с сопротивлением, которое меняется с учетом температуры ОЖ;
• электрический разъем;
• корпус датчика;
• уплотнительная прокладка.

Главным элементом является термистор, который контролирует температуру охлаждающей жидкости. При его изготовлении используется оксид кобальта или никель. Такие соединения отличаются тем, что при росте температуры в них повышается число свободных электронов, а сопротивление снижается.

До появления термисторов использовался упрощенный датчик — термореле. При нагреве до определенной температуры контакты замыкались и помогали в прогреве мотора. После охлаждения происходило размыкание контактной группы и разрыв цепи.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

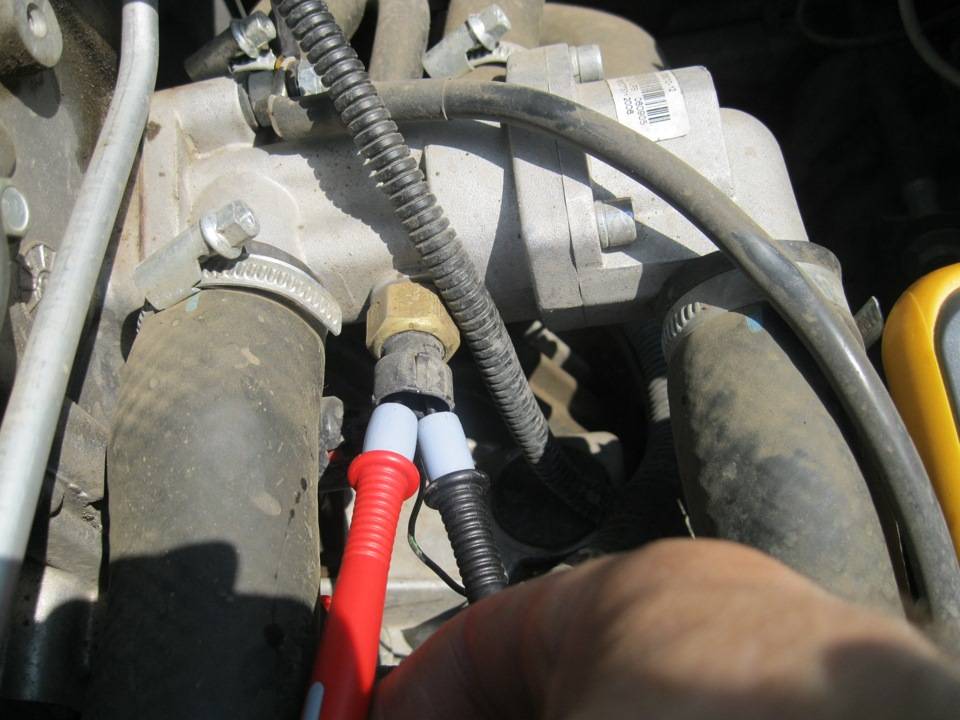

Делается это просто.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

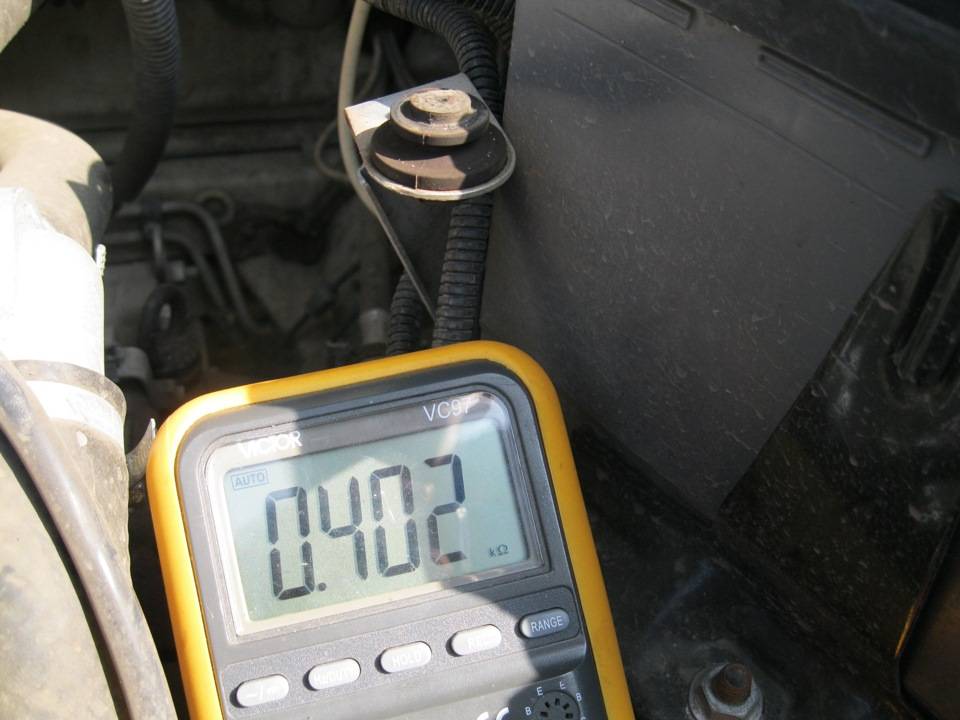

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

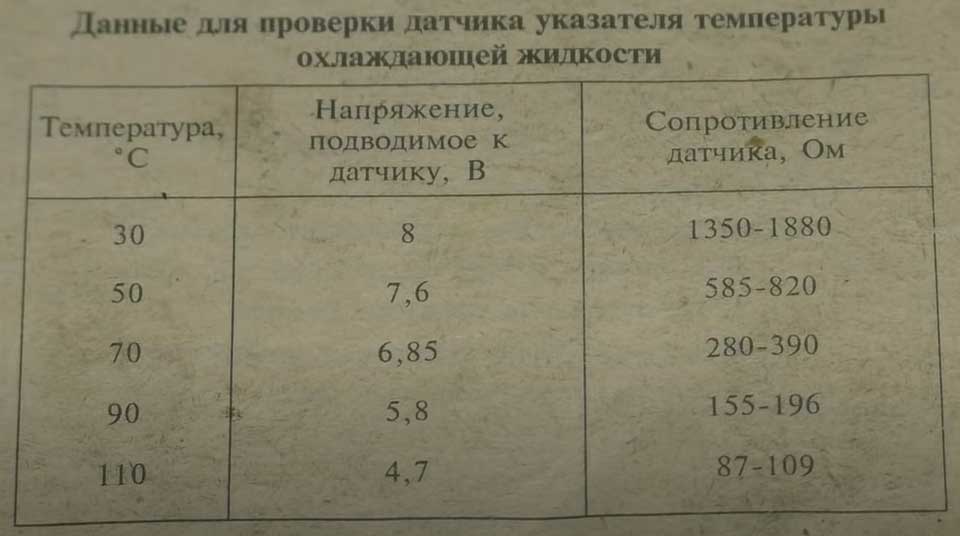

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

Способы проверки на работоспособность

Контролировать выходные параметры помогут два прибора:

• цифровой осциллограф с функцией запоминания;
• вольтметр с электронной шкалой.

Ориентироваться нужно на значение в 3 В. При разогревании мотора и повышении температурных показателей напряжение будет опускаться до 1,3-0,5 В. На осциллографе выход на эти значения должен произойти через 4-5 минут.

Когда тестеры показывают напряжение менее 5 В, то это свидетельствует о потере опорного напряжения или коротком замыкании. Некоторые датчики оснащены функцией максимум/минимум. Во время тестирования их появятся резкие скачки напряжения при повышении температуры. На полученных данных осциллограммы закороченные моменты будут в виде падения к нулю, а разрывы в цепи обозначатся повышением напряжения до 5 В.

В том случае, когда выходные параметры ДТОЖ соответствуют норме, а температура в системе не выходит в рабочий режим, причина неисправности, скорее всего, кроется в термостате. Его цепь остается в разомкнутом положении, и хладоген не нагревается до установленной автопроизводителем температуры.

Как проверить

Чтобы самостоятельно определить неисправность устройства, необходимо его проверить: для этого изначально рекомендуется произвести отключение питания авто, сняв с аккумулятора разъёмы. Далее нужно слить до последней капли охлаждающую жидкость.

Датчик отсоединяют от автомобиля, снимая все подключённые к нему провода — обычно это только одна колодка. Затем откручивают крепление и вынимают ДТОЖ. Выводы, предназначенные для крепления ДТОЖ к автомобилю, необходимо подключить к омметру для проверки устройства.

Чтобы перейти непосредственно к проверке, необходимо подготовить неглубокую ёмкость с горячей водой, в которой разместить датчик так, чтобы выводы были над поверхностью воды.

Далее необходимо следить за изменениями значений сопротивляемости на омметре. В процессе остывания воды происходит снижение сопротивляемости, что указывает на исправность агрегата — если ДТОЖ не исправен, то показания на омметре не меняются.

Узнайте, за что отвечают такие датчики: положения коленвала, парктроника, дождя, уровня охлаждающей жидкости, зажигания Холла.

Чтобы окончательно убедиться в неисправности агрегата, рекомендуют сравнить показатели омметра, полученные вами в ходе проверки, с показателями таблицы, которая составлена специалистами.

Как проверить ДТОЖ: видео

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

• Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
• На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
• Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

1. При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
2. Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
3. При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
4. Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.

Признаки неисправности датчика температуры охлаждающей жидкости

Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.

Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:

• На приборной панели ТС горит Check Engine или появился значок термометра;
• Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
• Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
• Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.

Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.

Причины поломки датчика температуры ОЖ

Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.

В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:

Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения

Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха

Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.

Можно ли ездить со сломанным датчиком или без него

Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.

Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

Для чего нужен датчик

Датчик считывает температуру жидкости в системе охлаждения и передает эти данные в ЭБУ (электронный блок управления). И исходя из этих данных бортовой компьютер поддерживает оптимальный температурный режим работы мотора (а это — порядка 80–90 градусов по Цельсию). То есть блок ЭБУ «понимает», когда необходимо замедлить работу вентилятора и повысить температуру мотора (при прогреве), а когда наоборот — максимально быстро снизить температуру и не допустить кипения охлаждающей жидкости. Благодаря этому мотор точно не заклинит, износ его механических частей будет минимальным (например, при перегреве, те же кольца ускоренно «прогорают»).

Соблюдение правильного температурного режима важно и для поддержания правильной вязкости моторного масла. Только в этом случае мотор сможет работать на полную мощность, но при этом без ускоренного износа

Если же термодатчик неисправен, то блок ЭБУ получает недостоверную информацию. Соответственно, при холодном двигателе он может принудительно включать вентилятор «на полную», что лишь усложнит прогрев мотора. Или наоборот: при перегреве вентилятор вообще не будет работать, что может закончиться выходом из строя двигателя без возможности его дальнейшего ремонта (при заклинивании повреждается не только блок цилиндров, но и распределительный, коленчатый валы, в некоторых случаях и маховик).

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

• если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
• если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

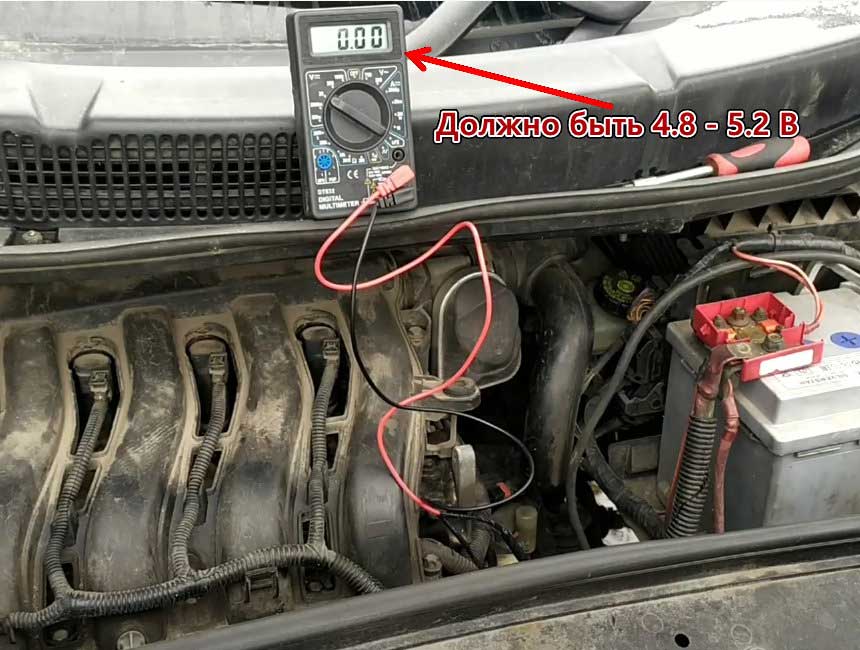

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

1. Отсоедините разъем от измерителя.
2. Включите зажигание.
3. Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

1. Отбросьте контакты от датчика.
2. Установите ражим измерения сопротивления на мультиметре.
3. Измерьте параметр между выводами.
4. Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура 0С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.
