Процесс проверки всех катушек зажигания на ВАЗ-2112
В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:
- Первым делом демонтируем каждую катушку из своего посадочного колодца.
Порядок демонтажа не имеет значения.
Если на нём имеются повреждения, меняем его
Сморим на её правильное расположение
Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.
- Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.
На мультиметре значение 00.3 ОМа — норма.
Значение в 00,8 ОМ отнимаем сопротивление мульметра и получается 00,5, что есть норма.
Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.
- Для этого переводим переключатель в режим 2000 кОм.
- Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки.
- Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке.
Подобные обозначения, говорят об исправности катушки зажигания.

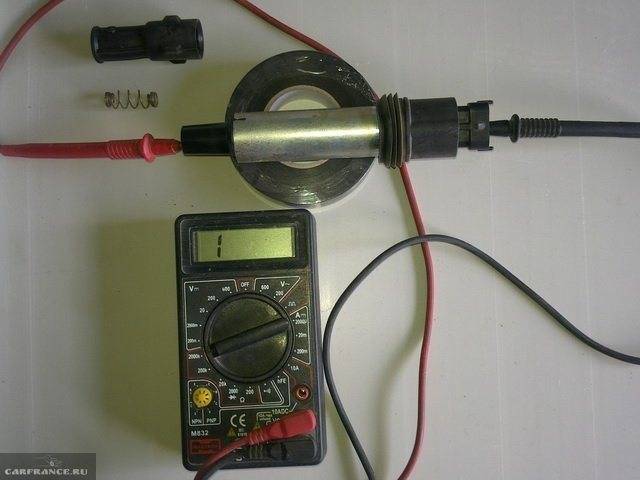

Цифра «1» обозначает бесконечность и показывает неисправность катушки зажигания.
Неисправности модулей зажигания на ВАЗ-2112
Процесс снятия катушки зажигания на Ваз 2112 Если двигатель Ваз 2112 начал работать с перебоями или вообще не заводится, причиной неполадок может быть модуль зажигания.
Характерные признаки неисправности модуля зажигания ваз 2110:
- недостаточная мощность двигателя,
- при разгоне машина дергается,
- не работают либо 1 и 4, либо 2 и 3 одновременно,
- двигатель не запускается.
Следует заметить, что на ВАЗ-2112 одна из катушек отвечает за работу 1 и 4 цилиндра, вторая – за 2 и 3 цилиндр. При отказе одной катушки зажигания внутри монолитного блока перестают работать сразу два цилиндра.
Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии.
Установка нового модуля зажигания Ваз 2112
Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя.
Если искры нет или она слабая, меняем свечу на заведомо рабочую. Если это ни к чему не привело, проверяем высоковольтные провода.
Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.
Про индивидуальную катушку зажигания
В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.
На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.
Симптомы неисправности катушки зажигания
Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.
Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:
- Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
- При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
- «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
- В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.
При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:
- Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
- Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
- Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
- Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
- Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.
Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.
Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.
Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).
Проверка катушки на ВАЗ 2101-2110
Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях. Далее сам процесс проверки:
Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать. Послабляем крепление катушки и извлекаем ее
Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений. Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить; Проверяем первичную обмотку
Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить; Проверяем первичную обмотку
Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А, использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой данный параметр составляет Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами — и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне Ом, а для второй – Ом; Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять кОм. У модели 27.3705 данный параметр должен находиться в районе кОм, у 3122.3705 – кОм, а у 8352.12 – кОм; Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее МОм; Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.
Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить; Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А, использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой данный параметр составляет Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами — и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне Ом, а для второй – Ом; Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять кОм. У модели 27.3705 данный параметр должен находиться в районе кОм, у 3122.3705 – кОм, а у 8352.12 – кОм; Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее МОм; Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как не уснуть за рулем, полезные рекомендации
Устройство катушки зажигания
Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.
Цены и артикулы
Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.
Катушка зажигания от Bosch.
Снятие и замена катушки зажигания
Для того, чтобы заменить модуль (катушку зажигания) на Ваз 2112 необходимо выполнить следующие действия:
- Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею.
- Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
- Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
- Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
- А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
- И после чего снимите катушку, с двигателя автомобиля.
Снятие и замена катушки зажигания
Для того, чтобы заменить модуль (катушку зажигания) на Ваз 2112 необходимо выполнить следующие действия:
- Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею.
- Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
- Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
- Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
- А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
- И после чего снимите катушку, с двигателя автомобиля.
VESKO-TRANS.RU
АвтоНовости / Обзоры / Тесты
Как Проверить Катушку Зажигания Ваз 2107 Инжектор
Как проверить модуль зажигания инжектора ВАЗ 2107
Раздел 11: Описание системы управления двигателем Автомобиль ВАЗ 2107
Катушка зажигания автомобиля ВАЗ 2107. Проверьте. замена
Для проверки катушки зажигания ВАЗ 2107 требуется мультиметр.
Последовательность работ по проверке катушки зажигания на автомобиле ВАЗ 2107
1. Подготовьте ваш ВАЗ 2107 к работе (см. «Подготовка вашего ВАЗ 2107 к техническому обслуживанию и ремонту»). 2. При снятии зажима отсоедините блок проводки от катушки зажигания.
3. Подключить измерительный датчик минусового воль автомобильного двигателя «ВАЗ 2107» и, включая зажигание, измерить напряжение питания на клемме «15» (посередине) жгута проводов зажигания,
Напряжение на конце прокладки катушки зажигания должно быть не менее 12 В. Если напряжение не достигает колодки, или оно ниже 12 В, неисправность цепи питания, низкий уровень заряда батареи или неисправность компьютера. 4. Выключить зажигание на ВАЗ 2107. 5. Снимите корпус воздушного фильтра (см. «Корпус воздушного фильтра. Снятие. Установка»). 6. Очистите катушку зажигания от загрязнений. 7. Отсоедините провода высокого напряжения от катушки зажигания. 8. В качестве альтернативы подключите омметр к клеммам высокого напряжения катушки зажигания 1-4 и 2-3 и измерьте сопротивление вторичных обмоток. С катушкой зажигания она должна быть в пределах 5,0. 6,0 Ом. 9. Для проверки первичной обмотки на массу подключите датчики омметра к средней клемме «15» разъема и к металлической части корпуса катушки зажигания. Если сопротивление стремится к бесконечности, замыкание не происходит. 10. Для проверки разомкнутой цепи первичной обмотки подключите датчики омметра к клеммным клеммам «1a» и «1b» разъема катушки зажигания. Если сопротивление стремится к бесконечности, то в цепи
Произошла поломка, и катушку зажигания на ВАЗ 2107 пришлось заменить. 11. Чтобы снять катушку зажигания с помощью ключа на 5 мм, ослабьте четыре крепежных винта и снимите катушку зажигания. Установка катушки зажигания на автомобиль ВАЗ 2107
Установка катушки зажигания на автомобиль ВАЗ 2107 осуществляется в обратном порядке. В этом случае высоковольтные провода подключаются к катушке зажигания в соответствии с номерами цилиндров, напечатанными на корпусе катушки зажигания рядом с клеммами.
Замена катушки и модуля зажигания на ВАЗ 2101-ВАЗ 2107
Добро пожаловать! Модуль зажигания и катушка зажигания. это не одно и то же; карбюраторы используют катушку, но у насадок есть модуль зажигания, внутри которого есть две катушки (из которых они состоят), благодаря этим устройствам машина работает плавно и движется, для сильного, но очень короткого времени зажигания требуется около 25 000-35 000 Вольт, аккумулятор не может подавать такую мощность, а генератору не хватает мощности, и тогда вступает в действие модуль зажигания, который преобразует напряжение от аккумулятора и генератора в более высокий ток через эту машину и уходит.
Заметка! Чтобы заменить катушку или модуль зажигания, запаситесь: с помощью гаечного ключа (в комплекте), шестигранные ключи и мультиметры все еще требуются для проверки обоих устройств!

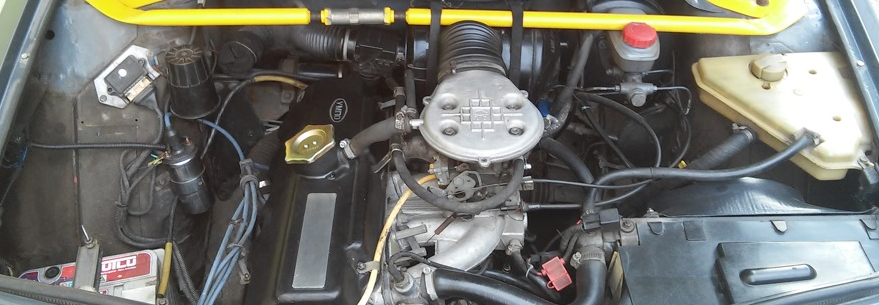

Где катушка зажигания и модуль зажигания? На автомобилях с карбюратором катушка крепится двумя гайками на левой стороне автомобиля, рядом с ним топливный насос, который обозначен синей стрелкой на фото 1, а сама катушка показана на одной фотографии, но только по красной стрелке, и что для инжекционных машин с модулем зажигания, он уже прикреплен четырьмя шестигранными головками болтов к кронштейну, который, в свою очередь, прикреплен к блоку цилиндров и который облегчит вам поиск модуля на инжектор, а затем под ним. Масляный фильтр (помечен синей стрелкой на фото 2), поэтому убедитесь сами в модуле.
Способы проверки катушки зажигания мультиметром на основные неисправности
Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром – это верный и простой способ определить исправность агрегата и необходимость его замены.
Как проверить катушку зажигания
Проверка катушки зажигания – это трехступенчатый процесс, который начинается с подготовки, после проходит визуальный осмотр и заканчивается тестированием при помощи приборов. Агрегат может проверяться на специализированных диагностических стендах в дилерских мастерских или профессиональных сервисах. Самостоятельная проверка катушки зажигания проводится при помощи мультиметра – универсального диагностического прибора широкого спектра применения.
Подготовительный этап

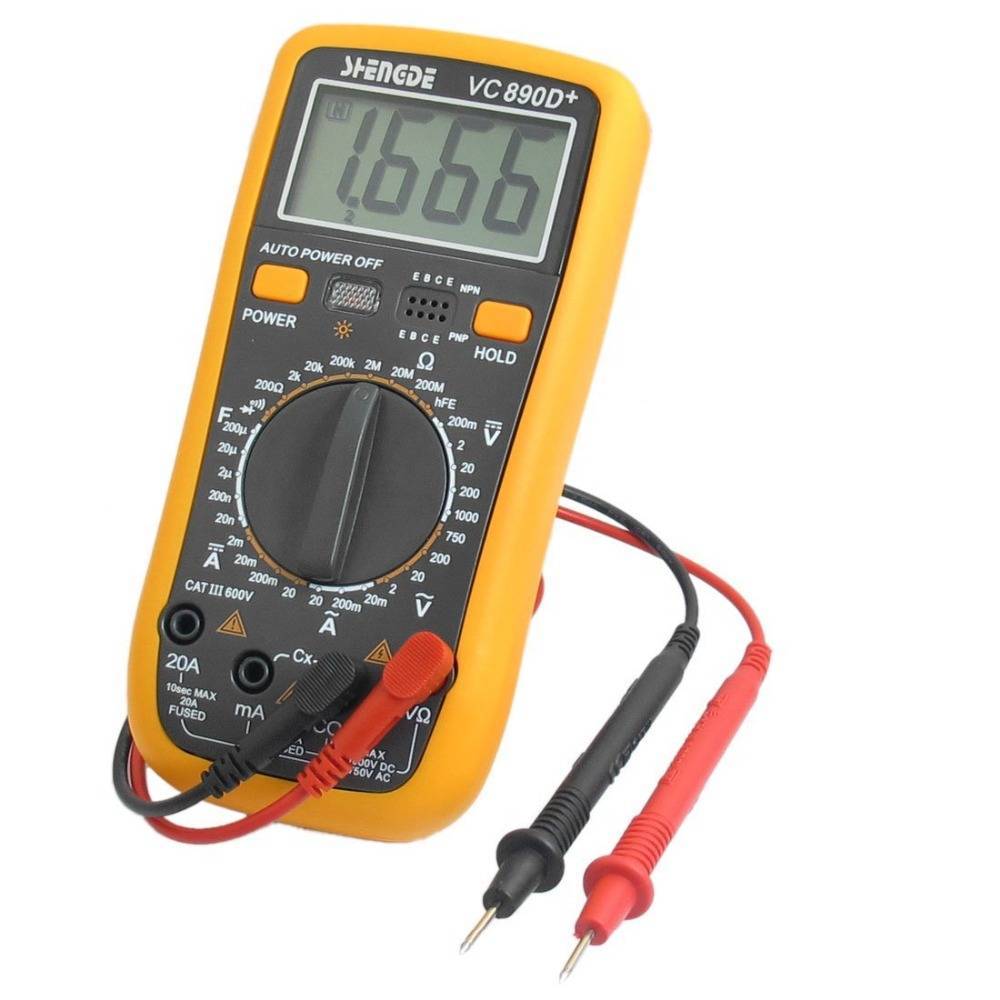

Перед тем как приступать непосредственно к диагностике катушки зажигания, необходимо обзавестись мультиметром (способным определять напряжение и электрическое сопротивление, Ом) и найти технической документацией по автомобилю. В машинах устанавливаются различные катушки зажигания, и параметры конкретной модели прописываются в «паспорте» автомобиля. Если машина покупалась «с рук», техническую информацию о ее агрегатах легко найти в интернете.
Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.
Визуальный осмотр катушки зажигания
Внешний вид катушки зажигания может различаться, в зависимости от модели. При этом она имеет характерные детали – корпус, крышка, два контакта и центральная клемма. Во время визуального осмотра достаточно внимательно взглянуть на корпус и поискать на нем сколы, трещины или прожженные области. Корпус выполняется из эбонита, и он не пропускает ток, в большинстве случаев неисправность катушки связана с внутренним повреждением.
Диагностика электронной системы управления двигателем и электрической цепи трамблера
Катушка зажигания располагается в трамблере, и для проверки напряжения необходимо отогнуть защелкнутый фиксатор и снять с трамблера провода, которые к нему подходят. Далее требуется взять мультиметр и установить на нем параметры для замера напряжения. После этого один из проводов мультиметра прикладывается к выводу катушки зажигания, а второй к корпусу автомобиля (то есть к массе).
Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.
Проверка вторичной обмотки на обрыв
Чтобы провести подобную диагностическую процедуру, необходимо установить мультиметр в режим измерения электрического сопротивления (Ом). Далее подключаем один из проводов устройства диагностики к положительному или отрицательному выводу катушки зажигания, а второй к центральной клемме.
Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.
Проверка первичной обмотки на обрыв
Процедура диагностики первичной обмотки катушки зажигания практически не отличается от проверки вторичной обмотки. Вновь возьмите мультиметр, у которого установлен режим измерения электрического сопротивления, и подключите его провода к положительному и отрицательному выводу катушки зажигания, то есть к внешним контактам (в большинстве случаев).
Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.
Установка модуля зажигания Ваз 2112 своими руками
Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят. После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками
При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)
Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!
Затем оденьте высоковольтный провод, на центральную часть катушки зажигания. А следом установите клему «минус» на аккумулятор.
Как проверить катушку зажигания мультиметром
| Признаки неисправности катушки зажигания (ИКЗ) могут быть различными. Например, двигатель троит, пропала тяга, появились ошибок 0301, 0302, 0303 и 0304 (пропуски воспламенения в одном из цилиндров). Рассмотрим несколько способов, как проверить исправность катушки зажигания своими руками. |
Проверка катушки зажигания мультиметром

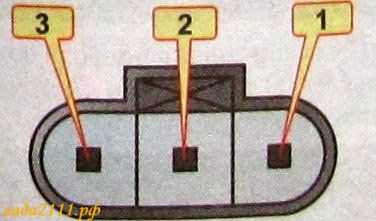

- Отсоединить колодку от катушки зажигания.
