Модуль зажигания нива шевроле

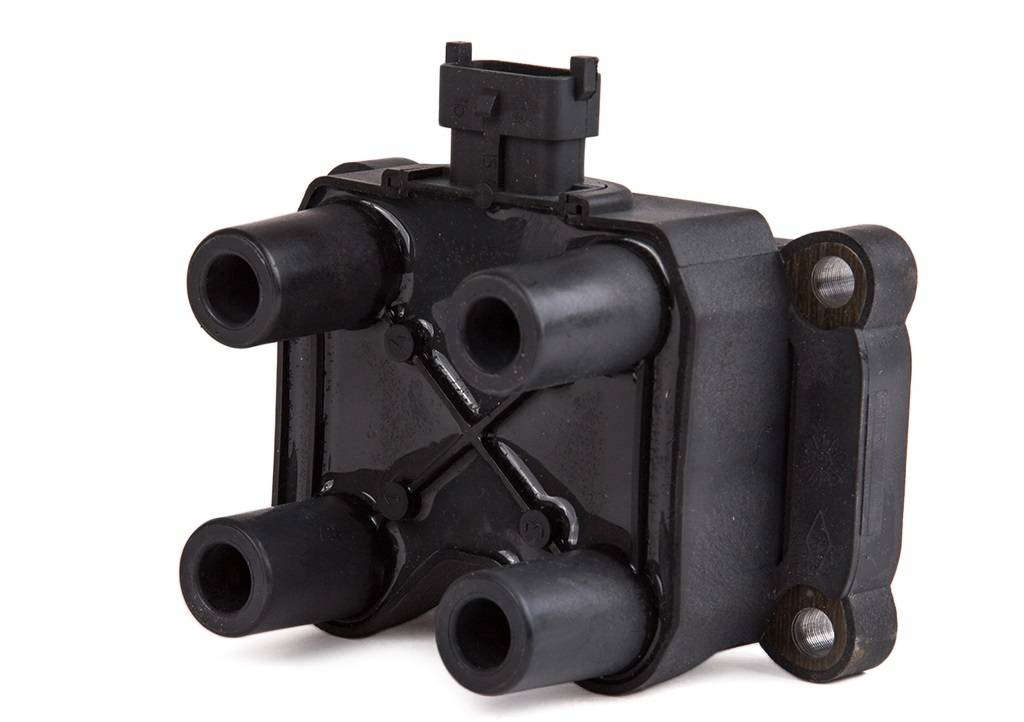

Модуль зажигания в современных автомобилях отвечает за выработку импульсов высокого напряжения. Как и всем компонентам автомобиля, этим устройствам свойственен выход их строя и тогда может потребоваться ремонт или замена устройства. Перед тем, как приступить к этим действиям необходимо точно диагностировать проблему.
Модуль зажигания конструктивно состоит из двух катушек, в которых ток поочередно перенаправляется с одной на другую. За работу модуля отвечает система электронного блока управления. Кроме этого ЭБУ отвечает за сбор и анализ данных ее работы.
Импульс, генерируемый модулем зажигания Нива Шевроле выходит из четырех гнезд, к каждому из которых подключены высоковольтные провода для передачи тока к свечам зажигания.
Импульсы генерируются парно, обеспечивая подачу тока одновременно к 1 и 4 клемме, затем к 2 и 3-й. Это сделано специально, чтобы соответствовать работе определенной работе цилиндров.
Конструктивные особенности модуля.
На устройстве расположена контактная группа, на которую нанесены буквенные обозначения. Клеммы A и B подключаются к датчикам Холла, отвечающим за очередность запуска катушек. C и D подводят питание и массу.
Основные типы неисправностей.
Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:
- при несвоевременной замене вышедших из строя высоковольтных проводах
- установке свечей зажигания не соответствующих модели автомобиля.
- попадание влаги вследствие неправильно произведенной мойки
Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.
Так же, при нарушении целостности обмотки высоковольтных проводов происходит гашения за счет вторичной обмотки. Заряд находит себе ближайшую точку выхода и поступает в место, где наиболее тонкие провода, приводя к их разрушению.
Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:
- долго набираются рабочие обороты
- плавающие обороты на холостом ходу
- чрезмерная вибрация двигателя
- рывки во время движения
Но данные проблемы могут быть связаны не только с модулем зажигания, поэтому прежде чем производить замену рекомендуется проверить его состояние
Порядок проверки
Для начала необходимо проверить все контакты, как подходящие к блоку, так и высоковольтные провода идущие к свечам. Для этого достаточно несколько раз отсоединить провода и подключить их заново. Если это не приносит положительных результатов, необходимо перейти к следующим действиям.
Для этого обычно используют мультиметр, подключаемым к контактам D а второй замыкаемый на массу. Сам прибор переводиться в режим 20 вольт. При этом показания на нем должны быть равны 12 вольт. Затем по той же схеме производиться проверка контакта C в режиме омметра. Показания должны быть меньше 1 Ом.
Контакты А и В проверяются в режиме вольтметра. Их показания не должны превышать 0,3 Вольта. Если хотя бы один из этих показателей выходит за рамки нормы, необходимо искать проблемы в катушке.
Если обнаружено повреждение пайки контактов можно попробовать самостоятельно устранить их при помощи паяльника. При повреждении катушки требуется замена модуля зажигания.
Как снять модуль зажигания автомобиля ВАЗ-21214
Четырехвыводная катушка зажигания представляет собой блок из двух катушек.
Управление током в первичных обмотках катушек осуществляется контроллером в зависимости от режима работы двигателя. К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной обмотке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1-4 или 2-3) в одном во время такта сжатия (рабочая искра), в другом — во время такта выпуска (холостая). Катушка зажигания — неразборная, при выходе из строя ее заменяют.
1. Отсоединяем от модуля зажигания разъем. | 2. Отсоединяем высоковольтные провода. |
3. Головкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну. | 4. Снимаем модуль зажигания со шпилек кронштейна. |
5. На модуле отлиты номера цилиндров. | Устанавливаем модуль зажигания в обратной последовательности. |
Модуль зажигания нового образца

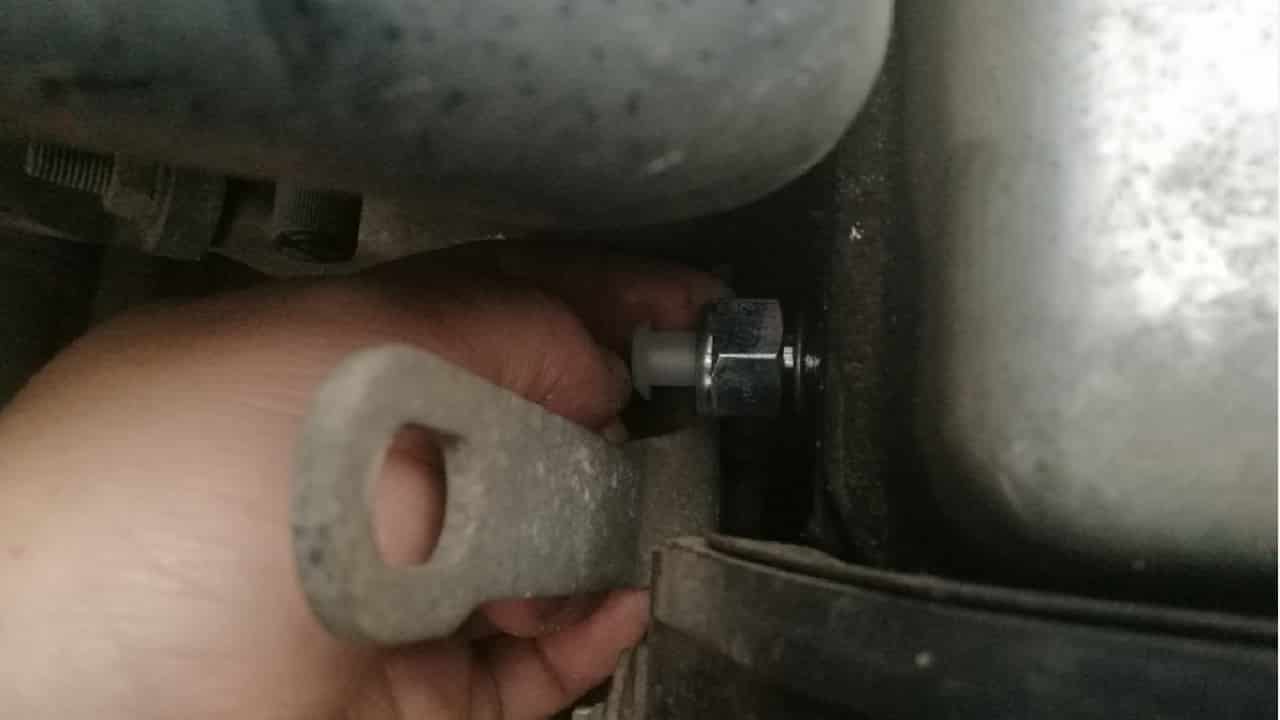

Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех. Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра.
Буквенные обозначения ясно видны на корпусе устройства. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков.
Случается, это из-за следующего: Работа автомобиля происходила при нерабочих ВВП высоковольтных проводах — прим.
И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата. Тестирование при работающем двигателе производится так.
Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт. Первый контакт в гнездо С, второй масса.
Переключатель на омметре 20 Ом. В норме показывает меньше 1 Ом, то есть масса в норме. Первый контакт в гнездо В, второй масса.
Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В. Контакт А проверяется аналогично предыдущему.
Катушка зажигания Шевроле Нива
Если такая проверка показала норму, нужно тестировать модуль. Старые свечи черные от нагара, но ничего криминального внешне нету. Ставим новые, молимся и заводим. Вжиииихх — завелась, не троит. Чутка погрел движок, пробую ехать — всё круто, еду Резко лечу домой радостный, на часах уже 8 вечера.
Про себя думаю — повезло, что свечи. Так бывает — их пробивает.
На следующий день с утречка везу жену на работу 15 минут туда , еду обратно и уже практически подъезжай к дому, чувствую — пропала тяга, нажимаю на газ — машина тормозит. Спустя пару секунд и движок затроил.
Блин, думаю, хорошо что доехал своим ходом. Гугл говорит — меняй высоковольтные провода, их также пробивает и по идее их тоже надо менять почаще, а не ездить на одних проводах года.

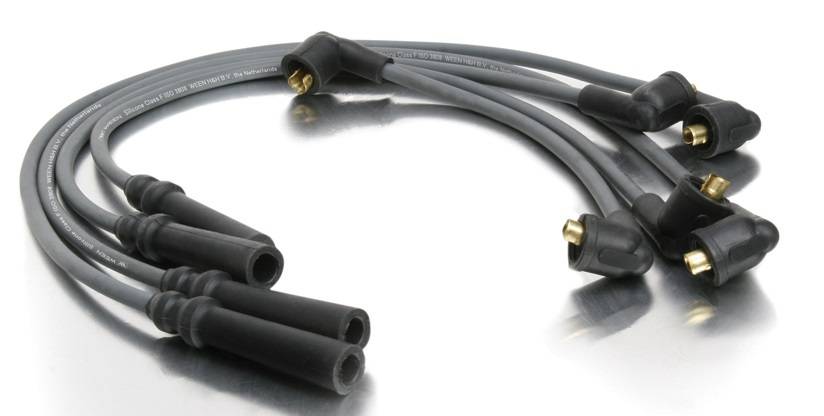

ВВ-провода Сажусь на автобус и еду в ближайший магазин запчастей. Выбор не велик, нет брендовых и крутых Тесла и им подобных. Это особенно актуально при эксплуатации в сложных условиях, когда двигатель работает на высоких оборотах, при этом скорость передвижения небольшая и в результате вентиляция салона недостаточная.
На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.
В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей.
Загрузка ..
При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи
Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.
Снимаем экран двигателя. Снимаем с выводов катушки зажигания наконечники высоковольтных проводов. Отжав фиксатор колодки жгута проводов системы управления двигателем… …отсоединяем колодку от разъема катушки. Шестигранником «на 5» отворачиваем четыре винта крепления катушки к кронштейну… …и снимаем катушку. Устанавливаем катушку зажигания в обратной последовательности. Для правильного подсоединения наконечников высоковольтных проводов… …на корпусе катушки рядом с её выводами нанесены номера цилиндров.
Назначение и расположение
Основной задачей датчика давления масла является осуществление контроля за состоянием смазывающей жидкости в двигателе автотранспортного средства. Его срабатывание происходит как в аварийных ситуациях — при снижении уровня масла ниже номинальных пределов или повышения давления более допустимой нормы.
Так и в штатных режимах при различных технических несоответствиях:
- при плохом функционировании редукционного клапана;
- в случае изношенности элементов масляного насоса;
- при засорении фильтрационных приспособлений на насосе;
- при смещении датчика аварийного уровня относительно оси или места крепления.
Место установки датчика будет отличаться в зависимости от модели авто. Некоторые производители располагают его за блоком цилиндров, другие, на корпусе распредвала, в нижней части двигателя или вблизи кожуха ГРМ.
Рис. 1. Расположение ДАДМ на корпусе двигателя
Следует отметить, что для установки применяются штатные отверстия с резьбой и специальной прокладкой. Поэтому расположение сенсора должно выполняться в строгом соответствии с инструкцией завода изготовителя, иначе вы получите некорректные показания.
Модуль зажигания Нивы
Для образование искры в автомобилях Нива используется модуль зажигания. Более старые Нивы оснащались трамблером, данная деталь не внушала надежности и требовала особого внимания и частой ревизии. С переходом Нивы на инжекторные двигателя, необходимость в трамблере отпала, а его заменил более надежный модуль зажигания.
В данной статье речь пойдет о модуле зажигания автомобиля Нива, а именно о способах его проверки, признаках неисправности и многом другом. Изучив данную статью, Вы с легкостью сможете найти поломку в автомобиле связанную с МЗ.
Нива Шевроле и Нива ВАЗ
Несмотря на разные происхождения автомобилей в них все же имеются общие взаимозаменяемые детали. Например, модуль зажигания между данными авто одинаковый и способы его проверки тоже одинаковые.
Назначение и конструкция детали
Назначение данного датчика одно – подача надежной искры в камеру сгорания автомобиля через высоковольтные провода и свечу. Если быть точнее модуль зажигания подает не искру, а лишь напряжение необходимое для образования искры на свече.
Конструкция детали выполняется из термостойкого пластика, в который помещены две катушки. Каждая из катушек отвечает за работу двух цилиндров. Катушки имеют первичную и вторичную обмотки, в которых генерируется высокое напряжение.
Отличия модулей
Существует два типа модулей зажигания для Нивы. Первый тип устанавливался на Нивы до 2006 г.в., а перекочевал он на Ладу 4х4 с ВАЗ 2112.
Модуль ВАЗ 2112
Новый тип модуля достался Ниве от ВАЗ 2111.
Модуль ВАЗ 2111
Визуально две этих детали спутать довольно сложно. Они отличаются между собой, массой и габаритами, вес МЗ от ВАЗ 2112 намного больше, чем от ВАЗ 2111.
Где находится МЗ
Модуль зажигания у Нивы расположен на блоке цилиндров и крепиться к нему на специальном кронштейне. Данное расположение является неудачным, так как по своему назначению Нивы используется в суровых условиях, особенно при езде по воде довольно часто МЗ выходит из строя.
Многие владельцы переносят МЗ повыше на поперечную рамку подкапотного пространства.
Признаки неисправности
К признакам неисправности модуля зажигания Нивы можно отнести следующие поломки:
- Пропадает мощность двигателя;
- Троение при запуске на холодную;
- Отказ сразу двух цилиндров 1-4, 2-3;
Если на вашем автомобиле появились такие признаки неисправности необходимо провести проверку модуля на целостность.
Проверка
Проверку модуля можно осуществить с помощью специального диагностического прибора ЕЛМ327 или с помощью мультиметра. Так как не каждый автолюбитель обладает диагностическим прибором, правильнее всего будет рассказать о проверке МЗ с помощью простого мультиметра.
Для проверки МЗ понадобиться обычный бытовой мультиметр, он же тестер. Проверка заключается в измерении сопротивления обмоток.
Пошаговый процесс проверки
Проверяем сопротивление вторичной обмотки
Для этого выставляем на мультиметре предел измерения сопротивления 20 кОм.
Подключаем щупы к выводам модуля и смотрим на показания прибора.
Проверка первичной обмотки
Необходимо выставить на мультиметре переключатель на измерения сопротивления пределом 200 Ом.
Подключаем щупы мультиметра, как показано на картинке и проводим замер сопротивления.
Сопротивление должно быть в районе 5 Ом.
Почему МЗ ломается?
Модуль зажигания выходит из строя из-за использования некачественных свечей, а так же из-за использования старых высоковольтных проводов изоляция которых утратила свои свойства.
Если МЗ намочить, например, проехав на Ниве по броду, то вероятность его поломки довольно велика.
Чтобы модуль зажигания проработал намного дольше необходимо вовремя менять свечи зажигания и высоковольтные провода.
Стоимость модуля
Цена модуля зависит от региона, в котором будет совершена покупка. Средняя стоимость МЗ Нивы начинается от 1000 рублей. Более подробные цены можно увидеть на яндекс.маркете.
Подключение высоковольтных проводов
Последовательность подключения высоковольтных проводов играет огромную роль, так как искра в цилиндре подается по определенному порядку, который указывает датчик положения коленчатого вала. Как только поршень достигает ВМТ в него подается искра, чтобы воспламенить топливовоздушную смесь.
Ниже представлена схема как подключать ВВ провода на Ниве.
Для замены модуля зажигания на Ниве понадобиться минимальный набор инструментов и навыков в ремонте автомобиля. Данная работа является довольно простой и не требующей больших усилий.
Варианты изготовления свечей:
Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:
- Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.
- Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.
- voditelauto.ru
- inter-foto-press.ru
- djeeprus.ru
Как проверить модуль зажигания Шевроле Нива: неисправности
В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь.
Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.
Принцип действия модуля зажигания на Шевроле Нива
Штатное расположение модуля зажигания под капотом вызывает вопросы.
Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.
Конструкция модуля
Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.
Буквенные обозначения ясно видны на корпусе устройства.
Самые частые причины неисправностей
Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:
Подробнее о поломках
Бронепровода отмечены стрелочкамиТот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.
Первые признаки неисправности
Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:
- Двигатель не способен легко набрать «рабочие» обороты.
- Холостой ход будет «плавать».
- Возможно «троение» двигателя.
- Во время движения могут наблюдаться рывки.
Порядок проверки модуля зажигания на Шевроле Нива
Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.
Значения на мультиметре в норме.
- Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
- Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
- Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
- Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.
Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.
Перенос модуля зажигания
Модуль зажигания перенесён вышеКак уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.
Заключение
Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена. Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник
Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие
Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.
Как проверить и выявить неисправности в катушке зажигания Нива Шевроле
Как произвести диагностику и выявить неисправности, попробуем разобраться далее:
- В первую очередь предстоит отключить АКБ, далее из-под капота авто извлекаем пластиковый кожух силового устройства.
- Предварительно изучив порядок проводов (при необходимости), отключаем высоковольтные, отключая их от свечей.
- Чтобы выполнить диагностику в полной мере, потребуется мультиметр (для начала измеряем проверку сопротивления вторичной обмотки); для этого прибор подсоединяют к высоковольтным проводам. Если показатели превышают допустимые нормы, то катушка подлежит замене.
- Подобным способом можно проверить показатели сопротивления первичной обмотки. Показатели должны быть в районе 1-2 Ом. Когда показатели отличаются, то катушку можно заменить.
Когда возникает необходимость менять катушку зажигания, необязательно обращаться сразу на СТО и платить за это деньги. Такую работу можно выполнить своими руками у себя в гараже, потратив на это не слишком много времени.
Отключаем АКБ и снимаем защиту с мотора.
Отключив высоковольтные провода и колодку от вывода самой катушки, выкручиваем фиксирующие гайки и демонтируем механизм.
Далее следует обратить внимание на марку катушки. При покупке новой необходимо брать аналогичную марку.
Для более удобного монтажа можно попробовать убрать держатель, который крепится при помощи трех винтов. Вся процедура установки выполняется в обратной последовательности.
Вся процедура установки выполняется в обратной последовательности.
Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.
Видео о проверке модуля зажигания:
Расположение меток ВМТ
Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).
Крышка головки блока цилиндров снята.
Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (выступ «а») и на зубчатом венце шкива коленчатого вала (лунка «б» на кромке венца)
Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.
Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.
Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.
Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и.
. снимите его вместе со стопорной и упорной шайбами.
Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.
Будьте осторожны – не уроните их в поддон двигателя.
При наличии необходимых навыков гидронатяжитель можно не снимать.
Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.
Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.
Рекомендуется за один раз перемещать цепь на один зуб.
Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.
Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.
Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.
Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.
Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.
В случае несовпадения меток повторите установку фаз газораспределения.
Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.
