Несколько слов о контрольных лампах

Зачем нужны контрольные лампочки на панели приборов? «Шевроле-Нива» с их помощью подает водителю сигналы, о том, что в какой-то из систем произошел сбой. Выглядит это следующим образом:

  • лампа в виде масленки указывает на то, что в системе смазки двигателя недостаточное давление (может быть связано с повреждением картера, неисправностью масляного насоса или самого датчика);
  • лампочка с изображением аккумулятора включается, когда АКБ перестает получать зарядку с батареи (возможен выход из строя регулятора напряжения или обрыв в цепи генератора);
  • лампа в виде круга с восклицательным знаком внутри загорается, когда уровень тормозной жидкости в расширительном бачке падает ниже нормы (движение лучше не продолжать до того момента, пока не выясните причину утечки жидкости);
  • лампочка в виде схематического двигателя – «CHECK» может свидетельствовать о выходе из строя какого-либо датчика, нарушениях в работе систем и механизмов (точная диагностика проводится после считывания и расшифровки кода ошибки);
  • сигнальный индикатор в виде термометра, расположенного сверху шкалы измерителя температуры охлаждающей жидкости, горит в случае нагревания ее свыше нормы (выход из строя вентилятора радиатора, датчика температуры, термостата).

https://youtube.com/watch?v=1F95HbBulSE

Неисправности приборной панели

Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:

  • панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
  • не горит панель приборов «Нива-Шевроле», но при этом все указатели работают (нет подсветки);
  • не работает спидометр и тахометр;
  • не функционируют приборы датчиков температуры и уровня топлива.

В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.

Если на автомобиле «Нива-Шевроле» лампы панели приборов не горят, но все ее элементы работают в штатном режиме, причину нужно искать в проводах питания осветительных лампочек, или в самих лампах.

Выход из строя тахометра или спидометра также свидетельствует об обрыве в цепи питания. То же можно сказать и при неполадках в работе датчиков уровня топлива и температуры.

Замена лампы ближнего света на Шевроле Нива

Автомобиль Шевроле Niva является совместным проектом компаний GM и ВАЗ. Внедорожник получил новый дизайн, разработанный совместно с инженерами американской компании, но при этом сохранил превосходные характеристики своего предшественника, позволяющие справляться с любым бездорожьем. Автомобиль прекрасно подходит для тех, кто предпочитает активный отдых и частые поездки за город.

Но езда по бездорожью периодически накладывает свои отпечатки, особенно это сказывается на передней части автомобиля, больше всего подверженной механическим повреждениям. Часто из-за тряски или перегрева выходят из строя лампы ближнего света

При замене лампы всегда следует обращать внимание на ее тип, а так же характерные особенности

В авто Шевроле Нива используются галогенные лампы формата H7. Это лампы накаливания, основным элементом которых является однонитиевая спираль. При этом светящийся элемент расположен статично, чтобы иметь наиболее большее отражение в зеркальной поверхности фары. Такие лампы, как правило дают комфортный свет, который не вызывает напряжение у водителя и обеспечивают достаточный обзор.

В настоящее время существует большое количество различных модификаций. В основном отличаются такие показатели, как теплота цвета и мощность лампы.

В Шевроле Нива лампа ближнего света должна быть мощностью 55 Ватт. Использование более мощных ламп может привести к перегреву проводки или недостаточному заряду аккумулятора. Так же существуют специальные лампы, с повышенными характеристиками для

В настоящее время существует несколько основных типов ламп, в которых отличающим фактором является источник света:

  • галоген
  • ксенон
  • светодиод

На заводе-изготовителе на автомобиль устанавливаются лампы галогенового типа. Их отличает невысокая цена и относительно комфортный уровень света. Такой тип ламп пользуется популярностью из-за того, что прост в замене и не требует подключения дополнительных устройств.

Лампа такого типа состоит из колбы, нити накаливания и заполняется газом с примесями галогенов. Основным недостатком такого типа ламп является из высокая рабочая температура. Но несмотря на это по соотношению цена/качества этот тип источников света является наиболее популярным при производстве авто.

На данный момент на рынке представлено большое количество ламп стандарта H7, что может создать некоторые сложности при выборе нового источника света. Чтобы выбрать наиболее оптимальное предложение необходимо определиться с несколькими определяющими параметрами:

  • яркость излучаемого света
  • оттенок света
  • средний срок службы
  • стоимость

При изучении предложений от большинства брендов следует отдавать предпочтение известным маркам, поскольку в данном случае можно рассчитывать на наличие гарантийного срока, а так же на репутацию производителя на рынке. Так же это может гарантировать использование более качественных материалов при производстве изделия.

При выборе ламп с улучшенными характеристиками следует помнить, что как правило увеличение одного параметра сильно ухудшает остальные показатели. Например, увеличение мощности и яркости лампы неизменно сказывается на сроке ее службы. Энергосберегающие лампы отличаются более тусклым светом.

Лампы ближнего света для Шевроле Нива

Так же следует помнить, что лампы низкой стоимостью зачастую не обеспечивают достаточного освещения, что приводит к повышению риска возникновения аварийной ситуации на дорогах.

Основные этапы замены ламп.

Замены лампы ближнего света в Шевроле Нива не требует наличия большого количества инструментов и определенных навыков, поэтому может производиться самостоятельно без визита на СТО.

Для замены обычно требуется следующий набор материалов и инструментов

  • новые перчатки, поскольку прикосновение к колбе пальцами или ветошью со следами масла может сильно снизить срок службы лампы или вывести ее из строя
  • ключ на 10
  • 2 лампы H7 (лучше производить полную замену ламп, поскольку при одинаковом количестве часов работы в скором времени может выйти из строя другая)
  • ветошь для удаления пыли и грязи вокруг места установки.

Основные этапы замены:

  • При помощи ключа на 10 снять минусовую клемму с аккумулятора
  • убрать бачок омывателя стекла из пазов и отвести в сторону
  • очистить с помощью ветоши защитный кожух
  • отсоединить от лампы блок контактов
  • отодвинуть фиксатор
  • убрать старую лампу из посадочного места, при этом не желательно прикасаться к колбе.

устанавливаем новую лампу в посадочное место и производим сборку в обратном порядке.

https://youtube.com/watch?v=RcQ8IoOanM4

Замена ламп Chevrolet Niva » Шевроле Нива блог

Внимание Для нормальной работы системы освещения и сигнализации применяйте лампы, указанные в приложении 2

 Перед заменой ламп в блок-фаре снимите защитную крышку 3, рис. 51, которая фиксируется проволочным держателем 2. Для замены лампы ближнего или дальнего света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда, поверните и извлеките лампу.Для замены лампы габаритного света необходимо демонтировать колодку 5 ближнего света фар, вытянуть патрон с лампой из блок-фары, извлечь лампу.
Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1, рис. 52, поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона, нажмите на лампу и поверните ее против часовой стрелки.
В противотуманной фаре 1, рис. 53, перегоревшую лампу меняйте, предварительно сняв фару с автомобиля. Чтобы извлечь лампу 3, снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.

В плафоне освещения салона, рис. 54, перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами по центру рассеивателя и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

Перегоревшую лампу 3, рис. 55, в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.
Для замены лампы в боковом указателе поворотов, рис. 56, снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.
Для замены контрольных ламп 1 и ламп освещения 2 в комбинации приборов, рис. 57, снимите щиток и отверните винты крепления. Затем потяните комбинацию приборов на себя и отсоедините жгуты проводов от колодок 3. Лампу, подлежащую замене, поверните против часовой стрелки и выньте из гнезда.

Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки, необходимо демонтировать его выключатель. Для этого сожмите выключатель с боков, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз.Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой. Снимите основание в фонаре нажатием на защелку, замените перегоревшую лампу.Замена лампы в плафоне освещения багажника производится аналогично замене лампы в фонаре освещения вещевого ящика.

Другие материалы рубрики

Особенности замены своими руками

Перед тем, как приступить к замене или ремонту топливопроводов, необходимо сбросить давление в системе подачи бензина к мотору. Для этого придется выполнить следующие действия.

  1. Необходимо обесточить бензонасос, который обеспечивает подачу бензина к форсункам двигателя. Реле питания бензонасоса находится в салоне со стороны водительского сидения. При снятии крышки передней торпеды открывается блок, состоящий из четырех реле. Реле бензонасоса — третье по счету.
  2. После отключения бензонасоса нужно «сжечь» топливо, оставшееся в системе. Для этого нужно завести движок и оставить его включенным, пока он не заглохнет из-за недостатка бензина.
  3. Для окончательной проверки пробуют снова запустить мотор, покрутив стартер несколько секунд.

Демонтаж гибких шлангов выполняется из моторного отсека.

  1. Место крепления шлангов к входной трубке обозначается желтой предупреждающей маркировкой. Требуется снять шланг с трубки, отсоединив пластиковый фиксатор и потянув шланг в противоположном направлении.
  2. Второй конец шланга присоединяется к топливному фильтру на крепежную гайку. Открутить ее можно ключом на 10.
  3. После осмотра мест креплений приступают к монтажу нового шланга. Он крепится аналогичным способом — конец, присоединенный к топливопроводу, присоединяется на фиксирующую гайку, другой конец — на пластиковый фиксатор.

Таким же способом меняют шланг, соединяющий выходную трубку и топливопровод бензобака.

Замена металлических элементов может потребовать использования подъемника или смотровой ямы. Магистральные топливопроводы проложены под днищем автомобиля, поэтому для осмотра на предмет повреждений понадобится фонарик.

Как уже говорилось, если поврежденный участок небольшой (не более 15 см), то его можно отрезать болгаркой и заменить на шланг. Подойдут только армированные шланги из бензостойкой резины, имеющие маркировку Fluroelastomer (фторкаучук). Шланг надевается на топливопровод, поэтому его внутренний диаметр должен равняться внешнему диаметру трубы.

Если размер удаленного поврежденного участка превышает 15 см, для замены используют металлическую трубку. В качестве соединительных элементов выступают отрезки армированного шланга, надеваемые на металлические окончания трубопровода и соединительной трубки. Длина каждого из отрезков шланга не должна превышать 10 см.

Если повреждение топливных трубок Шевроле Нивы имеет больший объем, то их ремонт нецелесообразен. В таком случае придется менять топливопроводы на новые.

Отводящая и подводящая трубки топливной магистрали снимаются достаточно просто. Для этого не нужно использовать подъемник или смотровую яму — все работы выполняются из подкапотного пространства.

  1. Обесточить автомобиль, отключив минусовую клемму аккумулятора.
  2. Отсоединить резиновый шланг, крепящийся к трубке на фиксатор.
  3. Второй конец трубки открутить от топливного фильтра с помощью ключа на 10.

Магистральные топливопроводы, соединяющие бензобак с топливным фильтром, снимают после установки Шеви Нивы на смотровую яму.

  1. Немного опустить бензобак, чтобы он не мешал демонтажу. Для этого следует используют монтажку, которой отдавливают бензобак, пока он немного не сойдет с петель крепления.
  2. Отсоединить гибкий шланг, соединяющий магистраль с топливным фильтром. Если меняется отводящая магистраль, отсоединить шланг, соединяющий ее с отводящей трубой.
  3. К бензобаку магистраль присоединяется с помощью пружинных зажимов. Для отсоединения потянуть трубку в противоположную сторону. После того, как зажим отсоединился, вытянуть магистраль руками.
  4. Установить новую трубку. Если меняют магистраль подачи топлива, то ее длинный конец заводят в подкапотное пространство и прикрепляют к шлангу соединения с топливным фильтром. Другой конец присоединяют к бензобаку на пружинные зажимы.
  5. При замене отводящей магистрали один ее конец крепят к бензобаку на зажимы, другой привинчивают к шлангу, соединяющему магистраль с трубкой отвода бензина.

Заменил правую лампочку ближнего света

Я русский и этим все сказано. Как там у нас говорят — пока гром не грянет, мужик не перекрестится. Думаю, таких «балбесов» из нас большинство. Когда были сильные морозы, перегорела лампочка правого (со стороны пассажира) лампа ближнего света. Но менять лампу в морозы без теплого гаража сами понимаете, сложно и холодно. А потому так и ездил пока что «одноглазым», выжидая, пока станет потеплее. Стало потеплее — менять лампу все также влом, стал ездить с противотуманками. Но рано утром гайцы стали тормозить постоянно, ибо если у тебя не горит одна фара — остановят в 80 процентах случаях. По городу еще не страшно, скажешь, что сегодня починишь — отпускают.

Так я и катался одноглазым, но потом перегорела и правая противотуманка. Заменить не успел, нужно было ехать по делал в другой город. И на трассе меня «приняли». Говорит гаец — почему одна ПТФ не горит. Глянул, типа не знаю — удивился, говорю щас приеду домой — заменю. Включи, говорит ближний свет. Включаю — не горит фара. Пройдемте, Алексей Сергеевич ))

Садимся в машину. За это «нарушение» предусмотрен штраф 500 рублей. Но пойдем вам на уступки, если в течении года штрафов не было, сделаем предупреждение. Пробивает по базе — 14 февраля 2014 года штраф за ремень. А дело было 12 февраля. ППц блин. 2 дня не хватило )) Усе, штраф за фару 500 рублей. Надо же умудриться получить такой штраф )) При мне еще троих остановили «одноглазых». Так что я не один ))

На следующий день начинаю менять. Книжечки по обслуживанию Нивы Шевроле у меня нету, полез в инет искать, чо да как. Вообще нет нормальных инструкций. Ну, думаю, придется на месте разбираться, что к чему.

Конечно, заехал в магазин и прикупил лампу ближнего света для Нивы Шевроле (подходит не только для нее, но и ко всем ладам). Лампу взял немецкую — фирма OSRAM, цена — 210 рублей. Фото:

Цоколь H7. Для противотуманок в Шевике нужно уже лампу с цоколем H3. Тоже вот надо менять, но там без ямы сложновато будет, гемора реально больше, чем при замене ламп головного света. На фото сгоревшая лапочка и коробка от новой:

Но я пока взял одну лампочку, ибо менять сразу две для меня сложновато, одну бы хоть пока поставить ))

И еще важный момент — не трогайте стекло лампочки пальцами, вообще не прикасайтесь к лампе, брать можно только за металлический цоколь. Если дотронетесь пальцем до стекла, останутся микроскопические отпечатки и в этом месте лампа будет нагреваться сильнее и перегорит очень быстро.

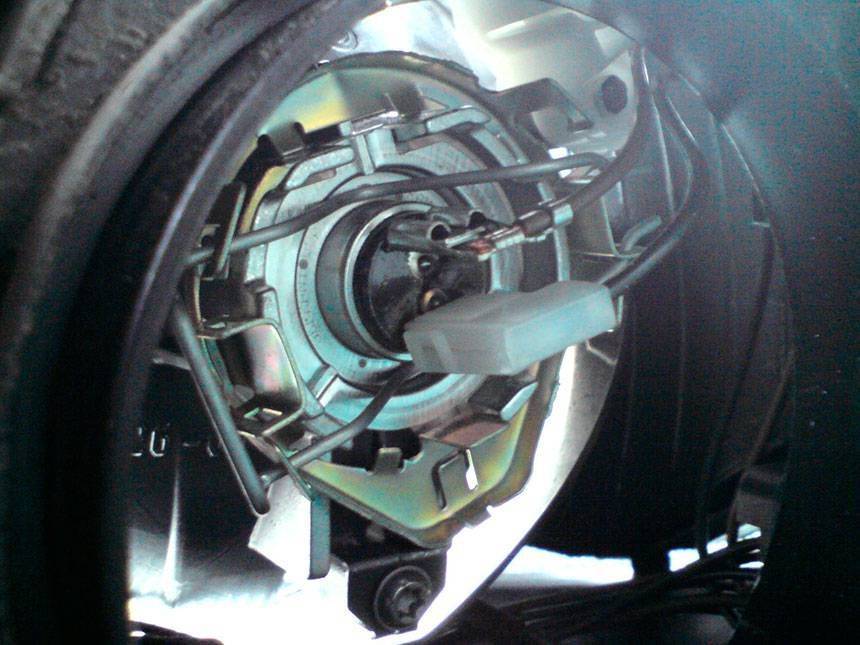

Итак, поехали, меняем. Открываем капот. Менял я лампочку в правой фаре (со стороны пассажира), так что для удобства лучше сразу снять бачок омывателя. Оперативного простора появляется больше. Если бы нужно было менять со стороны водителя, то пришлось бы снимать аккумулятор.

Бачок сняли. Далее снимаем заглушку на блоке фары. Она крепится защелкой из каленой проволоки. Тянем вверх, отгибаем от себя. Чехол сняли и уже видим цоколи лампочек.

Лампа ближнего света находится ближе к краю машины. Дальний свет — ближе к центру. Всё — начинается самое сложное. Почему? Да потому что нефига неудобно и не видно, что делаешь пальцами. Все на ощупь.

Первое — выдергиваем из лампочки провода. Тут все просто. Самое сложное — защелка на самой лампе, которая прижимает лампу к основанию блока фары. Она крепится в двух точках — слева и справа. И если правую (стоя лицом к машине) освободить проще, то вот с левой точкой крепления пружинки пришлось помучатся, ибо визуально ничего не видно, приходится работать на ощупь. Слева освобождаем пружинку — просто её сжимаем пальцами, нужно вывести края проволоки из цоколя лампы. А правую точку крепления нужно просто отщелкнуть, вы почувствуете, что там что-то щелкнуло. Точно также, когда будете ставить обратно — пружинка защелкнется.

Думали, что будет очень сложно поменять, но, как оказалось, все достаточно просто. На всё про всё у нас ушло 20 минут. Самое сложное — защелкнуть пружинку на установленной лампе. У кого тонкие чувствительные пальцы, думаю будет проще.

Кто-то может подумать, что гораздо проще будет достать блок-фару и уж там монтировать лампочку. Может и проще, но имейте виду, что потом придется регулировать свет. Так что как по мне, уж лучше помучаться 20 минут, но сделать все, как полагается. Тем более алгоритм работ прост и понятен — открываем капот, снимаем защитный чехол с фары, отсоединяем лампу от проводов, отщелкиваем пружинку, достаем лампу сгорешую, ставим новую, подключаем, ставим обратно защитный чехол. Вуаля, всё работает.

голоса

Рейтинг статьи

Тюнинг

Так же у владельцев Шевроле Нива есть способ разнообразить внешний вид своего автомобиля. Это можно сделать как при помощи установки фар нового образца, так и модернизировав существующие.

Модернизация представляет собой установку специальных накладок для заднего фонаря. Они могут быть сделаны как из пластика, так и из акрила. Лучше использовать пластиковый, поскольку не смотря на более высокую цену они обладают преимуществами:

  • Не боятся низких температур
  • защищают стекло от повреждений
  • отличаются стойкостью к хим. веществам – можно покрасить в цвет кузова.

Установка фар нового образца – более дорогостоящая процедура, но помимо внешнего вида она способна придать автомобилю больше функциональности. Использование других материалов позволило создать их более яркими.

Замена ламп в заднем фонаре, снятие фонаря Нива Шевроле (Ваз-2123)

Работа показана на левом фонаре, на правом фонаре работу выполняем аналогично.

. вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки.

Кроме того, на корпусе фонаря рядом с патроном лампы имеется надпись, соответствующая цвету провода, подходящего к патрону.

«Массовые» провода, подходящие ко всем патронам — черного цвета. Операции по замене остальных ламп выполняем аналогично. Комбинированная лампа противотуманного и габаритного света имеет два выступа расположенных на разных уровнях по высоте.

Расположение точек крепления фонаря на кузове (для наглядности показано при снятом фонаре)

. вставляем между фонарем и запасным колесом на открытой двери багажного отделения подходящий упор, в данном случае — губку для мытья автомобиля.

Лампы ближнего света для Нива Шевроле: инструкция по выбору и замене

Перегоревшая лампа – одна из главных причин того, почему фары ближнего света перестали работать на Шевроле Нива

Рассмотрим, какие лампочки штатно устанавливаются на автомобиле этой модели, как правильно подобрать им замену, на что обратить внимание при выборе и как своими руками ее установить, а также какие другие причины могут привести к этой неисправности

Какие лампы стоят в ближнем свете Шевроле Нива

В фарах ближнего света на Шевроле Нива независимо от года выпуска штатно устанавливается однонитевая лампа типа H7 12В/55Вт. Это универсальная лампочка накала, предназначенная для установки в советующий модуль блок-секции головной оптики машины. Купить ее можно практически в любом специализированном автомагазине.

Обратите внимание! Более мощные, нежели устанавливаемые штатно (на 55 ватт) лампы выбирать не стоит, так как это приведет к перегрузке генератора и системы проводки автомобиля и скорому их выходу из строя

Выбор лампы

При выборе лампы для переустановки в фары ближнего света на Шеви нужно в первую очередь руководствоваться ее типом и светотехническими показателями. Рассмотрим их более детально.

Тип

Для головной оптики современных авто существуют два типа ламп – одно- Н7 и двухнитевые Н4. На Chevrolet Niva как первого, так и второго поколения устанавливаются светоисточники только первого типа. За ближнее и дальнее освещение отвечают разные модули фары. При этом срок службы ламп примерно одинаковый. Поэтому приобретать их лучше сразу комплектом – для левой и правой стороны. Кроме того, это необходимо и для их светотехнической совместимости.

На что обращать внимание при выборе

Главнейшим параметром, влияющим на выбор ламп для ближнего света на Шевроле Нива, является сила светового потока. Его значение напрямую зависит от вида светового прибора.

ВидМощность, люмен/ватт
Лампа накала11-12
Стандартная галогеновая15
Галогенка с кварцевой колбой25
Ксенон с дугой90
Лед-источник130
Газоразряд натриевый200

Естественно, что и цена у каждого типа лампы для ближнего света также отличается от аналога. Наиболее дешевой является галогеновая, а дорогой – светодиодные и ксеноновая.

Галогенные лампы для Шевроле Нива идеальны в качестве альтернативы для замены штатной установленной не только по причине дешевизны, но также ввиду хорошей плотности светового потока (что актуально в непогоду) и простоты монтажа. Галогенка устанавливается также как обычная лампочка, с другой стороны, ксенон требует установки блока розжига, а светодиод – особую оптическую систему.

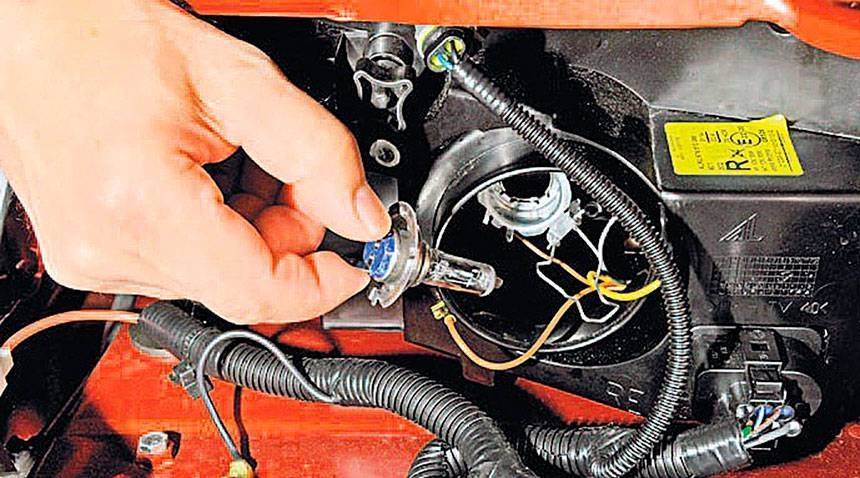

Инструкция по самостоятельной замене

Максимально быстро и технически грамотно заменить лампу ближнего света на Шевроле Нива можно, следуя следующей инструкции:

  1. Открыть моторный отсек и отсоединить клеммы от АКБ.
  2. Для удобства при работе с левой фарой можно полностью демонтировать аккумулятор, с правой – бак системы омывателя лобового стекла.
  3. Снять фиксатор из проволоки над отсеком фары.
  4. Когда кожух снят, нужно отсоединить блок с проводкой от цокольной части.

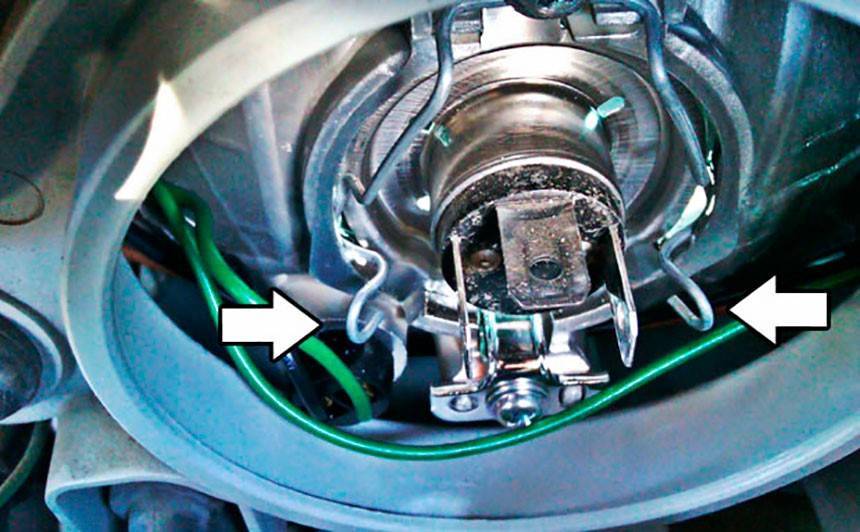

  5. Затем следует снять защелку, удерживающую цоколь в фаре (сжать пальцами и вывести).
  6. Поменять старую лампу на новую.
  7. Далее нужно установить все элементы в обратной последовательности.
  8. Подключив АКБ, проверить исправность установленного светоисточника.

Важно! При установке ламп ближнего света на Шевроле Нива нельзя брать их за колбы голыми руками или грязными перчатками. Если лампа после переустановки все равно не горит, возможно причиной является выбитый предохранитель

Чтобы его проверить, нужно вскрыть монтажный блок, расположенный слева от руля в салоне Шевроле Нива. Ближний свет слева обозначается F2, справа – F12

Если лампа после переустановки все равно не горит, возможно причиной является выбитый предохранитель. Чтобы его проверить, нужно вскрыть монтажный блок, расположенный слева от руля в салоне Шевроле Нива. Ближний свет слева обозначается F2, справа – F12.
