Проверяем ремень ГРМ на Форд Фокус 2 своими руками

Очень простая замена ремня ГРМ на Ford Focus 2 с двигателем HWDA 1,6 100 л. с. (без муфт VCT. )

Сегодня к нам заехал яркий представитель американского автопрома, Ford Focus 2 рестайлинг с двигателем 1,6 100 лошадей, замена ГРМ и ещё по мелочи. Данный двигатель HWDA принципиально отличается от аналогичного 1,6 HXDA 115 лошадок только отсутствием муфт VCT. На спидометре 100000, хоть это и немного раньше рекомендуемого интервала замены, но как говорится лучше перебдеть.

При обрыве ремня ГРМ на двигателе HWDA гнет все клапаны.

Поскольку это дядюшка Форд то готовимся к небольшим трудностям. Во-первых, ремни привода вспомогательных агрегатов не имеют натяжных роликов и поэтому либо придется их срезать и купить новый комплект с приспособлениями для установки (комплект Dayco PVE001 на сегодняшней день 2700 на www.exist.ru), либо поставить на место старые используя русскую смекалку, как это сделать я в статье покажу. Во-вторых, все шкивы не имеют шпонок и держатся только на силе трения, поэтому нужно дважды все проверить перед тем как открутить их.

Вот собственно и сам пациент.

Снимаем высоковольтные провода и выкручиваем свечи, что бы в последствии было легче крутить коленвал. Так же откручиваем 11 болтов на 10 и снимаем клапанную крышку.

Откручиваем крепление расширительного бочка и отводим его в сторону, антифриз не сливаем.

Пока не сняли ремень генератора сорвем четыре болтика на 10 шкива помпы.

Операции по снятию компрессора кондиционера и генератора, описанные далее нужны если вы оставляем старые ремни, ну а если нет просто срезаете ремни ножом и пропускаете эти пункты.

Отсоединяем минусовую клейму аккумулятора. Откручиваем четыре болта компрессора кондиционера, отводим его в сторону и снимаем ремешок.

Отворачиваем болт и гайку, держащий кронштейн генератора и бачок ГУР.

Откручиваем нижней болт генератора.

После чего выкручиваем шпильку, генератор сместится вниз и можно будет снять ремень.

Поддамкрачиваем двигатель и демонтируем опору.

Выкручиваем несколько болтов на 10 и снимаем переднею защитную крышку ремня ГРМ.

На снятой крышке видно расположение болтов.

Далее демонтируем кронштейн, два болта спереди.

Выставляем верхнею мертвую точку. Для этого вращаем коленвал по часовой стрелки до момента, когда прорези на распредвалах встанут параллельно плоскости головки и в них можно будет вставить фиксатор распредвалов, в нашем случае обычный тридцать второй уголок.

Выкручиваем заглушку снизу.

Из набора нам понадобится только фиксатор коленчатого вала и натяжного ролика.

Закручиваем фиксатор вместо заглушки, он должен заблокировать коленвал от поворота по часовой стрелки. Можно снять фиксатор распределительных валов и проверить, покрутив коленвал.

Снимаем правое переднее колесо и брызговик. Убедившись, что все стоит на своих местах и заблокировано, приступаем к самому интересному, откручиваем болт шкива коленчатого вала. Я блокировал его универсальным фиксатором, а помощник через полутораметровый удлинитель срывал его. Затянут болт серьезно!

Снимаем шкив и открутив три болтика демонтируем нижнею крышку ГРМ.

На всякий случай ставим две метки на звездочки распредвалов.

Фиксируем натяжной ролик, после чего откручиваем его и снимаем вместе с ремнем ГРМ.

Ставим новый ремень ГРМ и натяжной ролик, снимаем фиксатор ролика, тем самым натягивая ремень.

Не забываем про направление вращения ремня.

Убеждаемся, что коленвал уперся в наш фиксатор, после чего ставим на место нижнею крышку ГРМ и шкив коленчатого вала. Ставим новый болт коленвала.

Повторное использование болта не допускается.

Затягиваем его моментом 40 Н/м + доворачиваем на 90 градусов. После снимаем все фиксаторы и проворачиваем коленвал два оборота. Метки на распредвалах должны совпасть и фиксаторы коленвала и распредвала встать на свои места. Далее устанавливаем все детали в порядке обратном снятию. Все просто, главное внимательность ну и прямые руки конечно же.

Внимание!

Если вы собираетесь менять приводные ремни навесных агрегатов заодно (что желательно), сразу срежьте их. Если хотите сохранить ремни кондиционера и генератора, тогда откручивайте компрессор кондея и снимайте ремень. Тоже касается и ремня генератора.

Теперь, снимаем штекер питания генератора и откручиваем от генератора клемму. Штекер и клемма находятся справа от генератора, затем выкручиваем 3 болта генератора и, вместе и креплением бачка ГУР, убираем его.

Откручиваем генератор.Снимаем генератор

Затем, снимаем крепление генератора, выкрутив 4 болта.

Затем, снимаем кожух ремня ГРМ и смотрим его состояние, и состояние сальников распредвалов и коленвала. Если в полости ГРМ под кожухом есть следы масла — нужно будет менять один или все сальники. Так, что, для начала разбираем все, смотрим состояние расходников и сразу покупаем все, что необходимо. Помимо всего прочего, сразу необходимо проверить помпу Форд Фокус 2. Откручиваем болты на 10 крышки ремня ГРМ и снимаем ее.

Для наглядности…Теперь, нам нужно зафиксировать определенное положение распредвалов и коленвала для корректной работы двигателя. Для распредвалов — это будет свой фиксатор, бабочка.

Замена ГРМ форд фокус 2 невозможна без набора спец-инструментаА для коленчатого вала — болт-фиксатор, который называют пин.

Снимаем машину с передачи, при помощи спец-инструмента для удержания шкива коленвала прокручиваем шкив коленчатого вала по часовой стрелке, пока муфты распределительных валов не встанут в положение 11 часов. На зубчатой части шкивов муфт есть отметки в виде кружка на зубце одной муфты и в виде черточки на другой муфте. На бабочке есть точно такие же, наша задача, выставить метки на шкивах муфт на 11 часов и прикинуть бабочку, чтобы метки на шкивах и бабочке совпадали, но, пока не ставим фиксатор-бабочку.

Затем, сзади блока двигателя в правой нижней части со стороны над картером находится заглушка.

Выкручиваем ее и вкручиваем в отверстие фиксатор до упора.

Вот теперь ставим бабочку на муфты. Возможно придется чуть крутнуть их, чтобы бабочка точно села.

Вот теперь мы можем снять ремень ГРМ, открутить натяжной ролик и открутить шкив конвала. Запомните, как стоял натяжной ролик!!! Сзади, со стороны блока двигателя, у него имеются выступы

На них и нужно обратить внимание

Теперь, скручиваем 3 болтика крышки зубчатого шкива колевала и снимаем ее.

Пока, у нас есть открытый доступ, проверьте сальник коленвала на предмет течи. Просто потяните на себя и снимите зубчатый шкив коленвала и посмотрите сальник под ним. Затем, поставьте шестерню на место.

Ставим шестеренкуНатяжной ролик ремня ГРМ Форд Фокус 2 очень продуманный и грамотно сделан для удобства демонтажа. На нем есть два, если их свести в месте, а они легко сводятся и рукой, ролик ослабляет ремень. На ушках есть отверстия, сводим ушки так, чтобы оба отверстия совпали и вставляем кусок проволоки или гвоздь, чтобы натяжной ролик оставался в ослабленном положении.

Ставим новый натяжной ролик с новым болтом на место в взведенном положении и средним усилием затягиваем болт.

Теперь, ставим новый ремень и тщательно сажаем его в зубцы шкивов. Сначала, наденьте ремень на шкивы муфт распредвалов и на шестерню коленвала, а потом закиньте за ролик. Еще раз посмотрите, плотно и точно ли сидит ремень, а потом, вытаскивайте гвоздик из ушков ролика и он натянет ремень сам.

Замена ролика Форд Фокус 2 обязательнаПрежде, чем снять бабочку и выкрутить пин, проверим, не сдвинулся ли коленвал. Для этого, можно обхватить шейку валика, на котором стоит шестерня коленвала кусачками и проворачивать по часовой, счетчик коленчатого вала будет упираться в пин, если упирается — хорошо.

Ставим крышку шкива на место и прикручиваем ее. Устанавливаем шкив коленвала.

Не используйте старый болт для затяжки шкива! У шкива коленвала Форд Фокус 2 нет шпоночной посадки, нет ничего, он мертво фиксируется сильной затяжкой своего болта. А старый болт при повторной затяжке может оборваться.

Теперь, снимаем бабочку, выкручиваем пин, закручиваем заглушку. Но, перед тем, как собрать все обратно, вручную проверните двигатель несколько раз и убедитесь в том, что ремень сидит на месте и метки на шкивах совпадают. Снова ставим на 11 часов муфты. Прикидываем бабочку, когда метки чуть еще не дошли и, чтобы поставить бабочку нужно еще на несколько мм крутнуть коленвал по часовой, снова вкручиваем пин. Снова смещаем коленвал, пока он не упрется в пин. И ставим бабочку. Она должна легко встать в муфты. Если да — замена ременя ГРМ Форд Фокус 2 произведена правильно.

Как поменять щёточный узел

Графитная щётка, а также роторный подшипник — это наиболее уязвимые места генератора на Ford Focus 2. А потому эти поломки считаются самыми распространёнными.

Большой плюс поломок в том, что они механического характера. Это позволяет решить проблему своими силами.

Замена щеточного узла требует наличия пары ключей 8 и 10 размера и 2 отвёрток фигурного и плоского типа.

Сам щёточный узел находится под задней крышкой генератора. Разбирать полностью генератор нет необходимости. Достаточно снять заднюю крышку. Для этого нужно:

  • открутить вторую гайку на шпильке, куда подключается силовой провод;
  • ключом 8 размера открутить 3 гайки, удерживающие крышку;
  • отвёрткой выкрутить саморез клеммной перемычки;
  • убрать крышку в сторону.

Внутри под крышкой увидите 3 винта, которые и держат щёточный узел. Нужно взять новые щётки, закрепить их на месте старых и собрать генератор.

Кроме щёточного узла, на генераторах от Ford Focus 2 поколения также подлежит замене выпрямительный диодный мост и регулятор напряжения. А вот подшипники просто так не поменять. Придётся полностью разбирать генератор.

Что же касается электрических неисправностей в виде замыканий, обрыва обмотки и прочих проблем, то здесь своими руками влезать не рекомендуется. Да и вообще при таких неполадках пытаться восстановить генератор дорого и без больших шансов на успех. Обычно после ремонта восстановленный генератор служит не очень долго. Дешевле и проще сразу его заменить.

Что скажете про Ford Focus 2? Насколько удачная или неудачная машина от Ford? Приходилось ли менять генератор или ремень генератора? Какие возникали сложности?

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Параметры выбора детали

При подборе ремешка нужно учитывать, что покупаемое изделие должно соответствовать длине и размеру изношенной детали. В Форд Фокус употребляются ремешки, размер которых составляет от 705 до 975 мм. Тут необходимо опираться на год выпуска тс, его версию и модель. Точно выяснить о том, какой в вашем авто употребляется ремень, можно из технического управления. Модели Фокус 2, оборудованные мотором на бензине на 1,4-1,6 л и системой кондиционирования, могут использовать изделия: необычного производства Форд, германские ремни Контитек, итальянские Дайко или Бош. Последний производитель считается самым пользующимся популярностью посреди потребителей.

Если машины с таким же мотором без системы кондиционирования, в их лучше применение ремешков необычного производства, также производителей Гейт и Контитек. Дайко, Контитек и уникальные детали допускаются к применению в моделях Фокус 2, снаряженных агрегатами на 1,8 или 2 литра. Подобные ремни можно устанавливать в переделанных транспортных средствах. Также изделия перечисленных изготовителей допускаются к применению в машинах, снаряженных дизельными движками.

Юзер Павел Меньшаков предоставил аннотацию по подмене приводного генераторного ремня своими руками.

Замена ремня ГРМ на Ford Focus 2 подробная инструкция с фото

Замена ремня ГРМ на Форд Фокус 2 требуется не на всех моторах Ford Focus, ведь некоторые двигатели имеют цепной привод ГРМ. Двигатели серии Duratec объемом 1.4 и 1.6 литра имеют одинаковую схему газораспределительного механизма с 16 клапанами и 2 распределительными валами. Замена ремня на этих моторах идентична. Двигатель 1,6 Duratec Ti-VCT имеет систему изменения фаз газораспределения. Ремень привода ГРМ приводит в действие исполнительные механизмы системы VCT, которые с помощью гидромеханической связи передают вращение распределительным валам.

Замена ремня ГРМ Форд Фокус 2 процесс не простой, поскольку шкивы распредвалов не имеют шпонок, кроме прочего нет никаких меток. Так же, при замене ремня придется снимать еще и клапанную крышку. Понадобится специальный болт определенного размера, для фиксации коленвала в четком положении. А для снятия и установки приводных ремней Focus 2 вам понадобятся специальные приспособления.

Прежде чем самостоятельно приступить к снятию ремня ГРМ на Форд Фокус внимательно изучите это руководство и объективно оцените свои силы.

Замена ремня ГРМ на Ford Focus 2 проводится раз в 100 тысяч километров, одновременно с этим ремнем меняются все приводные ремни, поскольку на этом автомобиле они одноразовые, повторная установка приводных ремней генератора и кондиционера не допускается. Если ремень ГРМ на Фокусе 2 обрывается, то это приведет к загибанию клапанов. Учтите, что на двигателях 1.4 и 1.6 клапана гнет однозначно, поэтому менять ремень надо вовремя.

Схема устройства ГРМ Фокус 2 далее на фото.

  • 1 — зубчатый шкив коленчатого вала
  • 2 — натяжное устройство ремня ГРМ
  • 3 — задняя крышка привода
  • 4 — зубчатый шкив распределительного вала выпускных клапанов
  • 5 — зубчатый шкив распределительного вала впускных клапанов
  • 6 — ремень ГРМ

Далее подробная инструкция по замене ремня Ford Focus 2 с фотографиями.

Для предварительной проверки состояния ремня ГРМ ( которую по регламенту обслуживания надо проводить раз в 30 тысяч километров) головкой «на 8» отворачиваем пять (из девяти) болтов крепления передней верхней крышки. Смотрим фотографии ниже.

Помощник головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

При этом отводим край верхней передней крышки привода ГРМ от крышки головки блока цилиндров и удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня. Если имеются масляные следы, трещины или отслоения, то такой ремень ГРМ Форд Фокус 2 надо менять вне зависимости от пробега.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода вспомогательных агрегатов. Снимаем крышку головки блока цилиндров.

Накидным ключом «на 10» поочередно ослабляем затяжку четырех болтов крепления шкива привода насоса охлаждающей жидкости. Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов. Отвернув болты снимаем шкив со ступицы насоса охлаждающей жидкости.

Отвернув оставшиеся болты крепления верхней передней крышки привода ГРМ снимаем крышку.

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра.

Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров, как на фото далее.

При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.

Чтобы удержать от проворота коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов.

Если таким образом удержать коленчатый вал от проворота не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка, концы которых нужно вставить в отверстия шкива. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.

Особенности фильтров для салона

Самостоятельно заменить фильтр салона несложно. Но перед тем как «лезть» к нему, необходимо купить новый элемент.

Естественно, приобретать лучше оригинальный очистительный элемент, хотя он стоит дороже.

Но рынок автозапчастей достаточно обширен, поэтому можно и найти фильтр подешевле и неоригинальный.

Важно только, чтобы покупаемый элемент подходил по размерам и предназначался для данного авто. Теперь немного по самим фильтрам

Они выпускаются двух типов – пылевые и угольные

Теперь немного по самим фильтрам. Они выпускаются двух типов – пылевые и угольные.

Первый из них изготавливается из целлюлозы, он обеспечивает неплохую очистку воздуха от сторонних примесей.

Угольный фильтр тоже изготовлен из целлюлозы, но она пропитана активированных углем.

Наличие частиц угля позволяет такому фильтру не только очищать воздух, но еще и нейтрализовать вредные химические соединения. Поэтому для водителей-аллергиков лучше использовать именно такой фильтр.

Но в угольном элементе есть своя особенность. Нейтрализация вредных веществ производится путем их удержания частицами угля. Но со временем эти частицы настолько насыщаются этими веществами, что перестают их удерживать и они начинают активно поступать в салон.

Поэтому срок службы угольного элемента меньше, чем у обычного пылевого.

Приобретя новый расходник, можно приступать к его замене. Помимо него еще понадобятся две вещи:

  • Отвертка со сменными насадками (понадобиться либо крестовая насадка, либо торкс Т15);
  • Где находится и каковы функции салонного фильтра


Салонный фильтр на Форд Фокус 2 В салоне автомобиля постепенно накапливаются самые разные вредные вещества: окись азота, формальдегид, угарный газ, ароматические углеводороды и многое другое. Ещё в кабине скапливается пыль. Назначение салонного фильтра состоит в том, чтобы снизить концентрацию вредных веществ в салоне до приемлемых норм. Он эффективно поглощает как вредные вещества, так и пыль. Но, разумеется, ресурс его работы ограничен. Чтобы добраться до салонного фильтра, следует открыть кабину со стороны водителя и взглянуть на педаль газа. Рядом с ней находится небольшая крышка. Под ней и находится салонный фильтр.

Замена навесных ремней на Фокус 2 1.6

По инструкции ремень генератора на Форд Фокус 2 не снимается ослаблением натяжителя или генератора, а срезается, а чтобы его установить потребуется специальный комплект приспособлений которые применяются в зависимости от того на какой шкив (генератора, ГУРа или кондиционера) одевается приводной ремень. На моторах 1.4 и 1.6 л. ФФ2 натяжных роликов на ремнях привода навесных агрегатов нет, а вот на 1.8 и 2.0 хотя и есть натяжной ролик на ремне генератора, но по технологии ремни все равно одноразовые и их попросту срезают, а новые устанавливаются тоже со спецприспособой. Поскольку у многих нет такого оборудования, а на его покупку жалко денег придумывают иные способы как можно поменять ремень кондиционера или генератора FF2 без приспособлений. О некоторых из них мы и поговорим, а также покажем наглядно на видео.

Согласно рекомендациям производителя замена ремня генератора должна осуществляться каждые 60000 км

пробега, либо же 6 лет эксплуатации.

Официалы самостоятельную замену ремня генератора Фокуса на двигателе 1.6 литра не рекомендуют, поскольку грубое и неумелое обращение может привести к повреждению ремня при установке, а вот на движках 1.8, 2.0 можно справится и самому, там будет попроще.

Для замены приводного ремня Ford Focus 2 1.6 с кондиционером нужен комплект ремней — 1708273, его состав:

  • ремень генератора;
  • ремень кондиционера;
  • приспособления для установки (3 штуки).

Если брать не оригинал, то можно купить CONTITECH 6PK1059ELASTT2, будет стоить долларов на 15 дешевле.

Комплект приспособлений: 1 — для привода вспомогательных агрегатов (генератора, ГУРа, помпы); 2 — ремня компрессора кондиционера

Это интересно: Втягивающее реле стартера — устройство, неисправности, проверка

Чтобы поменять ремень генератора приспособление из двух частей устанавливается на колесо помпы (устанавливаем приспособу до щелчка, когда она станет как нужно). Шкив помпы проворачивается за специальной болт (под ключ на «19») на приспособлении. Заводить ремень следует в такой последовательности: сначала одеваем на шкив насоса ГУРа, при этом ремешок заводится под устройство на помпе, потом накидываем ремень на генератор.

А для замены ремня компрессора кондиционера берем другое приспособление и ставим его на шкив коленвала, накинув приводной ремень на компрессор и одев его снизу на приспособу. Затем поворачиваем за болт КВ ключом (на «18») проворачиваем шкив по часовой стрелке, а ремень придерживаем рукой чтобы он не соскочил.

Наглядная видео инструкция как одеть ремни на Фокус 2 приспособой

Замена ремней генератора, кондиционера, помпы ФФ2 1,6 л без приспособ

Теперь рассмотрим самостоятельную замену ремня кондиционера и генератора на Фокус 2 с моторами 1,8 и 2,0 л., где можно обойтись без приблуд, с экономив на покупке комплекта, а взяв ремни фирмы Gates:

  • 6PK1305 — ремень генератора ФФ2;
  • 5PK705SF — ремень кондиционера.

Чтобы подобраться к ремням, как и в предыдущем случае нужно будет снимать декоративную крышку мотора, переднее правое колесо, а за ним брызговик и подкрылок (ключ Т25), а дальше можно действовать несколькими способами:

Вариант №1 замены ремня кондиционера
  • открутим пять болтов крепления компрессора кондиционера;
  • зафиксируем кондишен, дабы не нарушить шланги;
  • снимаем/ставим приводной ремень;
  • прикручиваем назад компрессор, но тут есть одно но. Когда ставится обратно старый ремень, то компрессор получится прикрутить на место без проблем, а если же новый, не растянутый, ремешок, то возможно может так гладко и не получится.

Это интересно: Когда нужно регулировать фары

Вариант №2 как поменять ремень привода компрессора
  • не откручивая компрессор, снимаем его шкив;
  • головкой на «10» открутим и снимем прижимную пластину шкива;
  • снимем стопорное кольцо шкива, а потом шкив вместе с ремнем;
  • оденем новый навесной ремень на шкивы КВ и компрессора;
  • подберем подходящую по диаметру трубу (чтобы диаметр был больше вала компрессора, но меньше отверстия в шкиве);
  • пропускаем трубку через шкив и одеваем на вал компрессора примерно на 5 мм и немного надавливаем в низ, шкив под действием сопротивления ремня сам заскакивает на вал;
  • собираем все обратно.

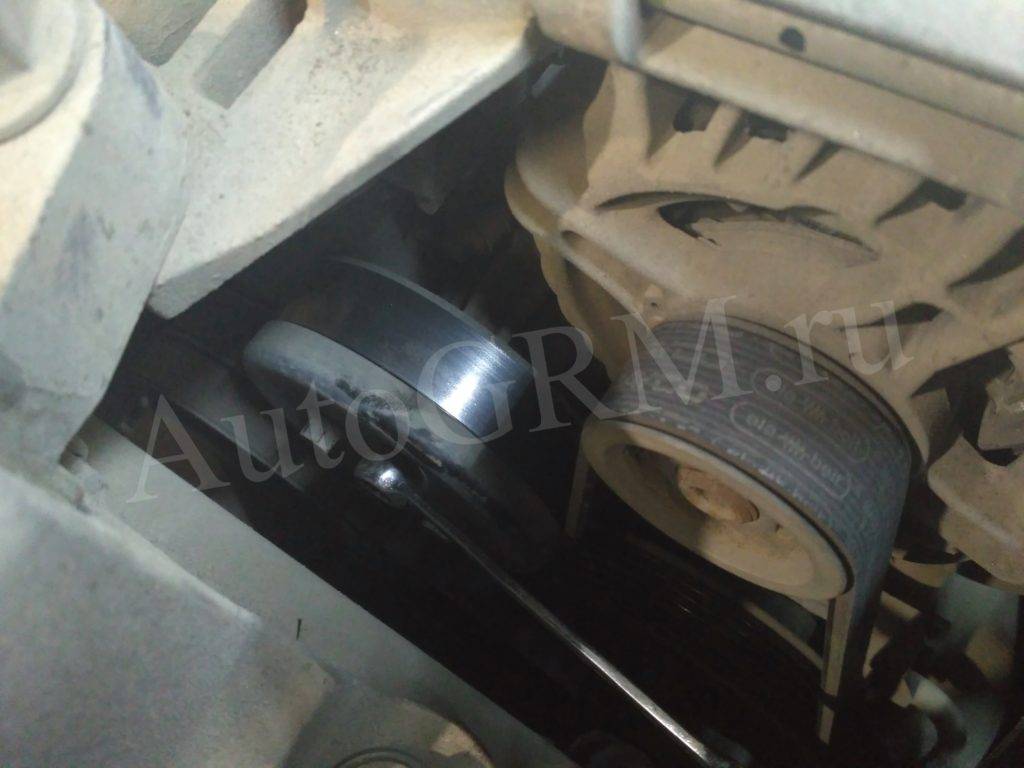

На верху двигателя, чтобы сменить ручейковый ремень генератора, откручиваем 2 болта натяжителя и оставляем его на шпильке, уводим в правую сторону машины, снимаем ремешок!

Сборка в обратной последовательности. Таким образом, на замену навесных ремней FF2 без приблуд, уйдет около часа времени.

Замена приводного ремня генератора Форд Фокус 2 1.8 TDCi

Замена ремня генератора на Ford Focus 2 1,8 Flexifuel

Демонтаж генератора с ДВС 1,8 и 2,0 литра

В отличие от предыдущих версий, в комплектациях с этими двумя двигателями генератор располагается иначе. Поэтому монтажные и демонтажные работы будут проводиться с помощью эстакады, смотровой ямы или подъёмника.

Набор инструментов тот же. Плюс к нему добавьте рожковый ключ 19 размера и отвёртку.

Сложность работ в том, что часть мероприятий выполняются через низ, а другая через честь верх моторного отсека.

Чтобы снять генератор с Ford Focus 2 поколения, на котором установлен мотор объёмом 1,8 или 2,0 литра, необходимо:

  • разместить машину на яме или эстакаде;
  • снять пластиковую защиту с ДВС;
  • отключить минусовую клемму от АКБ;
  • ключом на 17 или 19 сместить ролик натяжения в сторону салона, после чего вывести ремень генератора;
  • 10 ключом открутить 3 крепления ролика натяжения;
  • внизу увидите 2 болта, но выкручивать нужно пока один, под двигателем;
  • открутить крепёжный болт кронштейна, который крепит патрубок кондиционера к радиатору кондиционера;
  • затем следует отключить фишку, используя плоскую отвёртку;
  • теперь откручивается второй болт крепления внизу;
  • провернуть немного узел, который уже опустился вниз;
  • добраться до колодки проводов и гайки, которая держит силовой провод;
  • головкой 13 размера отключить колодку и снять провод;
  • отвести патрубок кондиционера немного в сторону;
  • вытащить старый генератор.

Установку выполняют в строго обратной последовательности. Единственный нюанс в том, чтобы не перепутать крепёжные болты. В остальном же никаких особых сложностей при сборке возникать не должно.

Инструкция по замене ремня ГРМ

Во время замены ремня газораспределительного механизма вам понадобится дополнительные приспособления для удерживания и прокручивания шкива коленчатого вала, фиксатор шестерен распределительных валов, специальный болт для фиксации двигателя в ВМТ и приспособление для откручивания шестерен распредвалов. Подробно о том, как самостоятельно изготовить вышеперечисленные приспособления можно узнать из Инструкции по изготовлению приспособлений по замене ремня ГРМ на Форд Фокус 1

  1. Поддомкрачиваем и снимаем правое колесо. Также необходимо подставить по поддон картера вставить деревянную проставку и с помощью пневмодомкрата немного поддомкратить двигатель и открутить болты крепления опоры на двигателе и кузове автомобиля.

Открутив два болта на лонжероне, демонтируем под крылом защиту
Сверху двигателя в районе дроссельной заслонки отсоединяем трос газа
Открутив болт на 10, отсоединяем и приподнимаем расширительный бачок
Ключом на 10 ослабляем болты крепления шкива помпы

Теперь, открутив 4 болта верхней защиты ремня ГРМ, но не снимаем ее
Далее снимаем крышку клапанов. Для этого с помощью головки на 8 откручиваем по периметру 9 болтов + одну гайку на шпильке держателе. После чего немного сдвинув влево демонтируем ее.
Снимаем высоковольтные провода со всех свечей зажигания и ключом выкручиваем свечу первого цилиндра (крайняя от ремня привода ГРМ)
Теперь необходимо выставить поршень первого цилиндра в ВМТ. Для этого вставляем в свечное отверстие небольшую деревянную палочку примерно 30 см (подойдет деревянная шпажка для шашлыков) и с помощью приспособления начинаем прокручивать шкив коленвала до тех пор, пока палочка перестанет подниматься вверх, но и не начала опускаться вниз. Теперь обратите внимание на метку шкива коленвала, она должна совпасть с меткой на блоке цилиндров.

После этого необходимо зафиксировать от проворачивания двигатель. Для этого необходимо открутить болт на 10, который находится спереди на блоке между коллектором и картером и вместо него вкрутить болт-фиксатор коленвала, который был изготовлен заранее.

При положении поршня первого цилиндра в ВМТ, а также при совмещении метко на коленвалае и блоке кулачки распердвалов первого цилиндра должны быть направленные в разные стороны, а на хвостах распр. валов должны, бит прорези по всей длине, чтобы можно было в них вставить металлическую пластину.

После выполнения вышеперечисленных операций можно сказать, что двигатель зафиксирован.
Откручиваем ослабленные ранее крепления шкива помпы и снимаем его

Открутив головкой на “8” два болта крепления нижней крышки ремня снимаем ее

После этого аккуратно можно снять и верхнюю крышку ремня ГРМ, при этом обратите внимание на датчик на ней, чтобы он не повредился.
Удерживая приспособлением шкив коленчатого вала, голов­кой «на 18» отворачиваем болт крепления шкива и при необходимости производим замену сальника.

С помощью приспособления для удерживание шестерен фиксируем, а затем откручиваем сначала одну, а затем другую шестерни распредвала, при этом избегаем проворачивания и нарушения меток на коленвале.
С помощью ключа «Torx T-50» откручиваем правый нижний винт, а затем с помощью головки на 13” остальные болты крепления средней крышки защиты ремня ГРМ и снимаем ее вместе с нижним винтом крепления.
Ключом на 10 ослабляем крепление натяжного ролика
Шестигранником на 6, проворачиваем ось натяжного ролика, тем самым ослабляя натяжение ремня ГРМ, а затем снимаем ремень.

Также демонтируем и сам натяжной ролик, так как он подлежит обязательной замене.
На его место устанавливаем новый ролик, таким образом, чтобы металлическая лапка фиксатора попала в паз на головку блока, как показано на фото.

Затем с помощью ключа на 15 откручиваем крепление и снимаем направляющий ролик и на его место устанавливаем новый.

Теперь очередь нового ремня ГРМ. Заводим его согласно схеме.

На отрезках ремня ГРМ ШКИВ КОЛ.ВАЛА – НАПРАВЛЯЮЩИЙ РОЛИК – ШКИВ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ должны быть натянуты

Нельзя производить натяжку ремня ГРМ вращательными движениями шестернями распредвалов

Для натяжения ремня шестигранником на 6 проворачиваем ось ролика натяжителя до совмещения указателя натяжителя с прямоугольным отверстием фиксатора. После чего ключом на 10 зажимаем ролик.

Чтобы проверить натяжение и правильность установки ремня ГРМ Форд Фокус 1 необходимо снять все фиксаторы и прокрутить коленчатый вал двигателя на 360 градусов. Если метки на коленвале и блоке совпали, а натяжение ремня остался прежнее значит, вы все сделали правильно и можно производить сборку в обратном порядке.

Двигатели, устанавливаемые на Ford Focus 2

Модельный ряд двигателей Focus 2 достаточно широк, в линейке силовых агрегатов есть как бензиновые, так и дизельные моторы. «Второй Фокус» комплектуется бензиновыми ДВС:

  • объемами 1.6/1.4 л серии Zetec SE с ременным приводом ГРМ;
  • объемами 2.5/2.0/1.8/1.6/1.4 л серии Duratec с цепной передачей газораспределительного механизма.

Дизели Фокус 2 представлены моторами Duratorq TDCi 2.0/1.8/1.6 л, ДВС могут быть с любым приводом газораспределения, внешне двигатели отличаются по кожуху ремня или цепи ГРМ:

  • для цепной передачи изготавливается металлическая защита;
  • ремень газораспределительного механизма почти всегда закрывается пластмассовым кожухом.

Бензиновые ДВС Zetec-SE – 16-клапанные (DOHC), четырехцилиндровые, серия движков выпускается с 1995 года по настоящее время.

Zetec-SE – это усовершенствованная модель линейки силовых агрегатов Sigma, именно на этих двигателях стал впервые использоваться пластиковый впускной коллектор. Основное отличие Зетек СЕ от двигателей Zeta – впускная (топливный впрыск) и выпускная системы находятся на противоположных сторонах. Минимальный объем цилиндров Zetec-SE – 1.25 л, максимальный – 1.7 л. Следует отметить, что мотор 1.6 л также в дальнейшем устанавливался и на некоторые модели Фокус 3.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
