Замена масла в АКПП на Рено Меган 2

На сегодняшний день ремонт автомобиля собственными руками – распространенная процедура среди владельцев транспортных средств. Однако стоит соблюдать правила техники безопасности при выполнении тех или иных ремонтных работ. Для осуществления качественной замены масла в АКПП в Renault Megane 2 следует воспользоваться нижепредставленной пошаговой инструкцией.

Функции масла в АКПП в автомобиле

Замена масла в АКПП на Рено Меган 2 должна происходить регулярно. Масло АКПП выполняет следующие функции:

• Обеспечивает повышенную безопасность и износостойкость деталей, системы двигателя внутреннего сгорания автомобиля;
• Защищает элементы коробки передач от коррозии;
• Снижает температуру деталей;
• Увеличивает срок службы трансмиссионных узлов системы.

Автомобиль, в который залили плохое и некачественное масло АКПП ведет себя непредсказуемо – появляются посторонние звуки в системе, нехарактерные для данного автомобиля, а также могут возникнуть проблемы при вождении транспортного средства, в частности проседание авто не только на холмистой местности, но и на ровной дороге.

Как самостоятельно сменить масло в АКПП в Рено Меган 2?

Замена масла в АКПП в Рено Меган 2 согласно техническому руководству пользователя должна происходить каждые 20 тысяч километров. Однако этот показатель варьируется в зависимости от пробега транспортного средства, условий его эксплуатации, а также частоты использования.

Для осуществления качественного обновления трансмиссионной смазки необходимо тщательно соблюдать все этапы пошаговой инструкции пользователя. Прежде всего необходимо разогреть автомобиль. Для этого следует проехать около 5 километров по ровной дороге, после чего дать транспортному средству остыть.

Список инструментов для замены масла в АКПП в Renault Megane 2:

• Емкость для слива старой смазки из системы;
• Ветошь;
• Перчатки для работы;
• Жидкость для промывки системы от металлической стружки и взвесей;
• Новое масло АКПП;
• Новый масляный фильтр АКПП;
• Уплотнительное кольцо.

Слив старого масла и промывка поддона с удалением стружек

На Renault Megane 2 замена масла в АКПП с последующей очисткой от металлических стружек и осадка осуществляется в следующей последовательности:

• Открыть сливную пробку системы;
• Слить старую смазку в специальную емкость;
• Осуществить промывку специальной жидкостью;
• Извлечь поддон из системы и удалить металлическую стружку, промыть магниты.

Для этих целей существует специальная жидкость, которая способна удалять металлические взвеси и стружку, после чего детали необходимо протереть насухо ветошью.

Заливка нового масла в АКПП

Для осуществления замены рекомендуется выбирать следующие марки масла для Рено Меган 2:

• RENAULTMATIC D3 SYN;
• ELFMATIC G3.

После тщательной очистки и промывки системы от нежелательных элементов необходимо осуществить заливку новой смазки. Для этого следует воспользоваться специальной воронкой или же шприцом. Уровень трансмиссионной жидкости следует определять соответствующим щупом.

Жидкость заливается до максимальной отметки, после чего осуществляется зажигание и переключаются поочередно все передачи, чтобы смазка равномерно распределилась по коробке передач. По завершению следует проверить ещё раз уровень трансмиссионной жидкости и при необходимости долить её.

Отличия замены масла в автоматической коробке передач на различных моделях Рено

На Рено Флюенс замена масла в АКПП происходит по аналогичному принципу. В первую очередь необходимо удалить и слить отработку из системы, после чего тщательно ее очистить и залить новую смазку, ориентируясь при этом на специальный щуп, который определяет количество трансмиссионной жидкости.

Рено Меган 2, Рено Меган 3, Рено Флюенс – модельный ряд производителя, который схож между собой. В автоматической коробке передач необходимо четко следить за положением рычага при обновлении смазки в АКПП. В первую очередь рычаг должен стоять в положении паркинга.

Каждому владельцу транспортного средства необходимо регулярно проверять состояние трансмиссионной смазки и при появлении первых признаков необходимости замены незамедлительно обновлять его, потому что в противном случае из-за загрязнённого масла переключение передач может заклинить и автомобиль застрянет на проезжей части, что в свою очередь может привести к ДТП.

Что понадобится при самостоятельной замене

1. Новая жидкость ATF.
2. Уплотнительное кольцо для сливного болта. Диаметр 16.
3. Ключ специальный квадратный, сторона 8 мм.
4. Контейнер, устойчивый к высоким температурам, объемом не менее 5 литров.
5. Технический шприц или трубка с внешним диаметром 16 мм и воронкой.
6. Набор инструментов.
7. Чистые тряпки.

Меняем самостоятельно

Процедуры проводятся в хорошо отапливаемой машине. Температура трансмиссионной жидкости должна быть не менее 60 градусов. Определяется домашним градусником с внешним датчиком, подключенным к корпусу АКПП.

В случае отсутствия ориентируемся на рабочую температуру двигателя (90 градусов). Для удобства загоняем машину в смотровую яму или эстакаду. Установите ручку переключателя в положение «P».

Спускаемся в смотровую яму

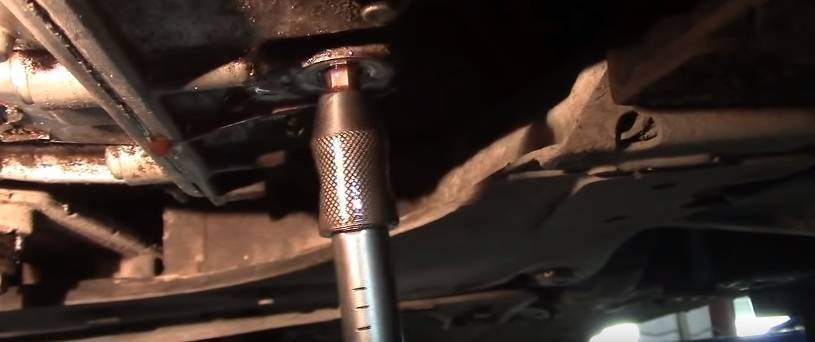

Открутите его шестигранником на 8 мм. Ждем, пока стечет масло. Промываем ограничитель раствором типа «Жидкий ключ». Протрите тряпкой и храните.

Поднимаемся наверх и открываем капот

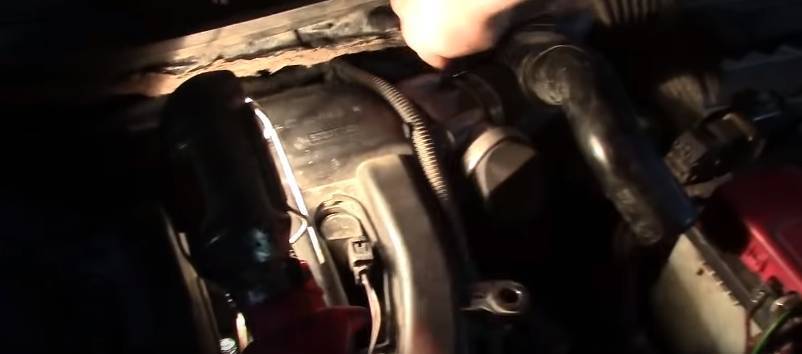

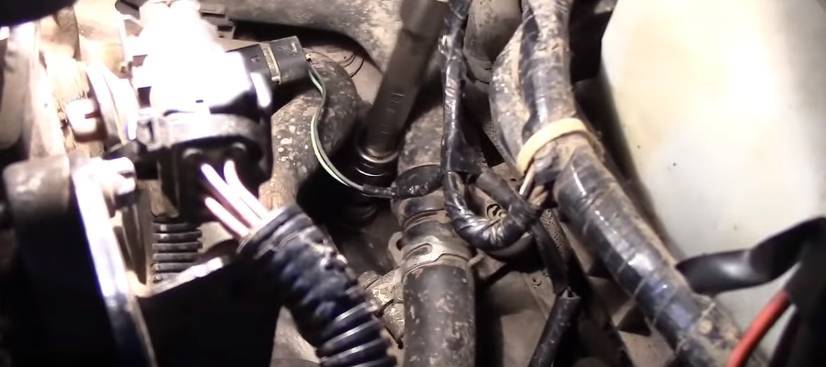

Чтобы приблизиться к крышке заливной горловины АКПП, снимите воздуховод от воздушного фильтра к дроссельной заслонке. Для этого ослабляем хомуты и снимаем форточку на форточку. Чтобы не разбирать патрубок, его можно поворачивать вокруг горизонтальной оси до образования достаточного зазора.

Чтобы грязь не попала внутрь АКПП, обрабатываем крышку заливной горловины «жидким ключом» и протираем тряпкой. Откручиваем квадратом. Отмеряем необходимое количество новой трансмиссионной жидкости.

Заводим автомобиль

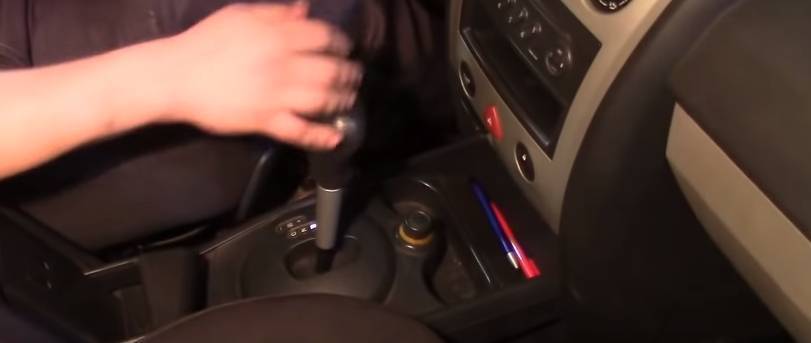

Установите ручку селектора поочередно во все положения АКПП. Вернемся в положение «П». Нагреваем картерную смазку КПП до 60 градусов или двигатель до рабочей температуры. Должен включиться вентилятор радиатора охлаждения двигателя.

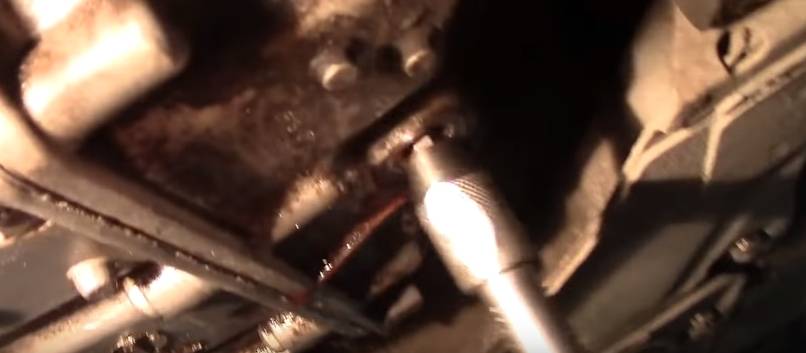

При движении автомобиля откручиваем сливную пробку. Если уровень масла выше верхнего предела ограничителя, дождитесь слива излишка. Если масло не вытекает из сливного отверстия, заверните крышку и долейте 300-500 мл через заливную горловину. Затем повторяем процедуру регулировки уровня АКПП.

Важно! Чтобы избежать переполнения и недостаточного уровня ATF, долейте новую смазку и отрегулируйте уровень, когда автомобиль стоит на ровной поверхности. Динамометрическим ключом затягиваем сливной болт до 30 Нм

Если ключа нет, действуем по ощущениям. Результатом ослабления болта является утечка жидкости. Чрезмерное усилие может повредить провод

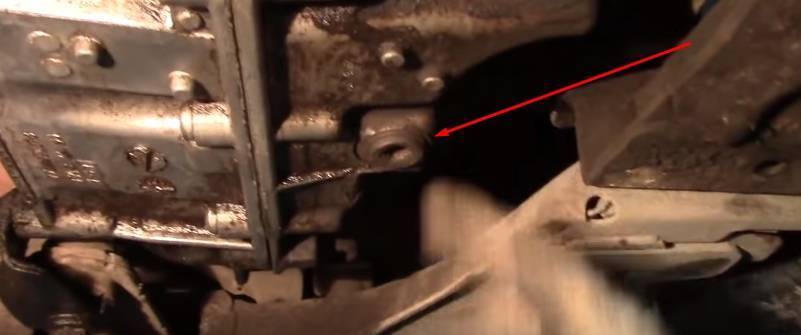

Динамометрическим ключом затягиваем сливной болт до 30 Нм. Если ключа нет, действуем по ощущениям. Результатом ослабления болта является утечка жидкости. Чрезмерное усилие может повредить провод.

Таким же образом затягиваем заливной болт. Установите воздуховод. Спускаемся в смотровую яму, проверяем на герметичность из-под сливной пробки и ставим на место кожух двигателя.

Из практики автосервиса. Фильтр неразборный. Основание фильтра дает о себе знать. Он также задерживает мелкую металлическую пыль. После 60-70 тысяч миль КПД снижается, что сказывается на общей работе АКПП из-за недостаточного давления масла.

Для доступа к фильтрующему элементу необходимо разобрать АКПП и разобрать ее. Процесс довольно трудоемкий. Требуется специальное снаряжение и навыки. Желательно обращаться к профессионалам.

Когда необходимо менять масло в АКПП?

Хотя производитель Рено Меган двух поколений не устанавливал сроки замены масла, гарантируя всем владельцам с момента схода машины с конвейера до окончания эксплуатации бесперебойную работу коробки передач, все же вынуть стоит.

Многие владельцы «Мегана» знают, что качество наших дорог оставляет желать лучшего, и как следствие, коробку лучше защитить от постоянных перегревов и моментов эксплуатации. Поэтому большинство владельцев этого французского автомобиля предпочитают менять масло в коробке передач.

Какое масло следует заливать в АКПП на Рено Меган 2?

Также после замены потребуется новая прокладка сливной пробки на коробке — 7703 062 062 (артикул) — оригинальная запчасть Renault.

Пошаговая инструкция

1. Заезжаем на яму или поднимаем автомобиль на подъемнике.

2. Демонтируем защиту чтобы получить доступ к сливной пробке.

3. Откручиваем сливную пробку. Последние витки резьбы откручивайте от руки и в этот момент держите в другой руке емкость для отработанного масла.

В нашем случае масла слилось около двух литров.

4. После слива масла откручиваем уровневую колбу. После окручивания масло потечет сильнее чем со сливной пробки. Емкость для отработанного масла держите под рукой.

Отработанного масла слилось примерно 3.5 литра.

5. После того как масло все вышло, закручиваем уровневую колбу. Затягивать ее сильно не нужно, просто зажмите от руки.

6. Закручиваем сливную пробку. Затягивать не нужно, нам еще ее откручивать.

В двух словах о дальнейшей работе. Заливаем такое же количество масла которое мы слили. Запускаем двигатель и прогреваем его. В идеале нужно подключить сканер чтобы контролировать температуру масла в коробке. При проверке уровня, масло в коробке должно быть около 60 градусов. Диагностическое оборудование мало у кого есть, поэтому просто прогреваем двигатель до 90 градусов. Далее не глуша мотор, проходим все передачи на коробке туда и обратно. Ставим на паркинг и выкручиваем сливную пробку. Должно выйти какое количество масла. Закручиваем пробку и доливаем половину или чуть больше от того что вышло. Далее обо всем подробнее.

7.  Нам нужно получить доступ к заливной пробке. Отпускаем два хомута отмеченных ниже. Снимаем сапун и провод который закреплен на патрубке. После поднимаем патрубок вверх и затягиваем один хомут чтобы он не падал.

8. Очищаем грязь вокруг пробки и откручиваем ее с помощью квадрата на восемь миллиметров.

9. Вставляем шланг с воронкой в заливное отверстие и заливаем масло. По количеству заливаем масла сколько и слили.

10. После того как залили масло, запускаем двигатель и прогреваем. Прогревать можно со вставленной воронкой, все равно нам будет нужно доливать масло.

11. После прогрева двигателя прогоняем все передачи на АКПП туда и обратно. В конце возвращаем на паркинг.

Двигатель не глушим.

12. Идем в яму и откручиваем сливную пробку. Должно вытечь около 100-200 мл масла.

Если выходит больше, сливаем больше.

13. Как только масло начало капать, это значит что уровень подошел вплотную к колбе. Накручиваем и затягиваем сливную пробку.

Двигатель глушим.

14. Заливаем масла чуть большую половину от слитого.

Общий объем масла в коробках DP0, DP2 шесть литров. Покупать для замены нужно четыре литра, а если у вас коробка DP2, то три литра. Из коробки DP2 меньше сливается масла.

15. Закручиваем заливную пробку и производим обратную сборку.

Желательно менять медные колечки на пробках.

Коробка передач Рено Меган 2

Машины Renault Megane II оборудованы механическими коробками передач

Обратите внимание на то, что КПП Рено Меган 2 различаются, главным образом, по передаточному числу.  Механическая модель JH3 создана согласно двухвальному проекту. Она оснащена передачами переднего хода в общем числе – 5 штук

Они действуют синхронизировано, обеспечивая качественную работу всего механизма. Коробка передач и основная передача с дифференциалом объединены крупной полой деталью, называемой картером. В передней части этого элемента располагается картер сцепления. На задней части находится штампованная крышка, изготовленная из стали.

На первичном валу есть шерстерня пятой передачи с синхронизаторов, которая установлена на игольчатом подшипнике, совершающем вращательные движения. Ведущие шестирни первой, второй третьей, четвертой передач сделаны, как единое целое, оборудованы первичным валом.  Вторичный вал сделан совместно с ведущей шестерней основной передаче. Помимо того, на валу находятся ведомые шестерни 1-4 передач, совершающие вращательные движения

Обратите внимание на конструкцию ведомой шестерни пятой передачи, находящейся в пазу

Схема КПП Рено Меган

МКПП включает в свой состав следующие элементы:

• рычажную кулису, оснащенную шаровой опорой;
• пару тросов;
• приспособления для переключения передач.

Дифференциал имеет коническую форму. Герметичность объединения отдельных элементов обеспечивает сальник первичного вала. Чехол, внутри которого располагается шарнир левого привода, зафиксирован при помощи держателя на поддоне. При этом вал привода совершает вращательные движения на шариковом подшипнике, находясь внутри оболочки.

Замена масла на механической коробке переключения передач Рено Меган 2

Инструменты

Перед тем как приступить к работе по замене масла, необходимо приготовить рабочее место и весь необходимый инструмент, а именно:

• Подъёмник или яма.
• Вороток для откручивания пробок на 8.
• Около 3-х литров трансмиссионного масла (2.8 литра для бензинового двигателя, объёмом 1.6 литра, и 2.5 литра – для дизельного аналога с объёмом 1.5 литра).
• Длинный шланг с воронкой или специальный шприц.
• Прокладку из меди для сливной пробки (артикул) 7703062062.
• Емкость для отработанного масла, объёмом не менее 3-х литров.
• Плоскогубцы.

Пошаговый порядок действий

Прогреваем автомобиль до рабочей температуры.
Загоняем Рено на ровную площадку (эстакаду), ставим на ручник и ставим под задние колёса противооткатные упоры.
Поднимаем машину на домкрате и снимаем левое переднее колесо.
После этого обращаем внимание на саму коробку и ищем специальное отверстие, предназначенное для контроля за уровнем масла в КПП.
Откручиваем его с помощью плоскогубцев.
Так выглядит отверстие без пробки на КПП.

1. После того как пробка откручена, проверяем уровень масла с помощью пальца или любого подручного материала. (Если вы не можете достать и проверить его уровень, необходимо установить причину её исчезновения, то есть сам корпус коробки переключения передач на целостность и наличие протечек).
2. Спускаемся под машину и если есть пыльник или защита двигателя, то откручиваем их.
3. Далее при помощи специального воротка (квадрата) на «8», откручиваем сливную пробку, расположенную снизу КПП и сливаем всё старое, отработанное масло в заранее подготовленную ёмкость.
4. Стоит заметить, для того, чтобы масло максимально вышло со всех внутренних узлов и механизмов, можно покрутить привод у приподнятого колеса.
5. На фото указано точное расположение сливных пробок на Рено Меган. Жёлтой стрелкой – показана сливное отверстие картера двигателя, а красной – сливная пробка на КПП.

   Расположение сливных пробок перепутать очень тяжело.

6. Вот так выглядит чёрное – отработанное масло.

   Отработанное масло следует сдавать в специальные пункты приёма.

7. После того, как вся старая масса была слита (для этого необходимо подождать 15-20 минут), меняем старую медную прокладку на новую и вкручиваем саму пробку обратно в картер коробки переключения передач, а так же не забываем поменять старый масляный фильтр на новый.
8. Далее вам предстоит выбрать, как заливать новое масло, и у вас есть два различных варианта:

Первый – при помощи шланга и лейки, заливаем масло непосредственно со стороны двигателя.

Второй – при помощи шприца, заливаем масло со стороны снятого колеса.

Заливаем масло до тех пор, пока его уровень не поравняется с отверстием для заливки.

Если общий объём вашего картера 2.5 литра, при заливке влезет около 2.3 – 2.4 литров масла.

1. Далее закручиваем сливную пробку обратно до упора.
2. Прикручиваем колесо и убираем противооткатные упоры.
3. Дополнительно проверяем все возможные места на наличие протечек, и заводим автомобиль.
4. Проверяем свободный ход ручки КПП.

Благодаря таким простым и чётким действиям масло в механическую коробку переключения передач на Рено Меган, можно заменить в течении 1.5 часов.

Рекомендации по замене

Для замены трансмиссионного масла в автоматической коробке передач французского автомобиля «Renault Fluence» вам потребуется подготовить:

• ровную площадку с ямой или подъёмником для автомобиля;
• пустую ёмкость для слива смазывающей жидкости;
• новый фильтр для коробки;
• новое трансмиссионное масло;
• набор ключей для демонтажных работ;
• воронку для залива смазывающей жидкости.

Прежде чем менять старое масло, убедитесь, что причины неполадок в работе автомобиля «Рено Флюенс» связаны с трансмиссионной смазывающей жидкостью. Для этого проверьте уровень. Воспользуйтесь масляным щупом, на котором нанесены две пары отметок: «Мин» и «Макс». Верхняя пара предназначена для проверки на горячей смазке, а нижняя пара нужна для проверки на холодной. Для оценки состава и состояния жидкости просто капните немного масла со щупа на белую ткань. Это позволит разглядеть следы износа, частицы грязи и изменённый цвет смазки.

Замена осуществляется двумя способами:

• частичный;
• полный.

Частичный метод замены позволяет выполнять процедуру своими руками. Для этого откручивается сливное отверстие, сливается масло. Слив позволяет избавиться только от 40% присутствующего в АКПП масла, поскольку остальной объём остаётся внутри гидротрансформатора. Правильно называть процедуру обновлением, а не заменой. Если вы хотите поменять жидкость полностью с помощью такого метода, придётся повторить процедуру несколько раз.

Замена своими руками

Если вы решили поменять масло полностью своими силами на «Рено Флюенс», тогда придётся уделить этому вопросу несколько часов своего времени. Заливка нового масла в АКПП требует тщательной очистки системы от старой трансмиссионной жидкости. Потому следуйте инструкциям.

1. Установите автомобиль на яму или используйте подъёмник. Поставьте под сливную пробку пустую ёмкость, куда будет сливаться старое масло. Подождите, пока закончится слив масла.
2. На этом этапе можете заливать уже свежее масло, используя технологическое отверстие. Оно располагается прямо возле щупа для проверки уровня масла в АКПП. Предварительно закройте слив.
3. Повторите процедуру слива и обновления масла 2 – 3 раза. Если трансмиссионная смазка находится в нормальном состоянии и не загрязнена сильно, тогда достаточно и 1 – 2 процедур.
4. Открутите поддон коробки-автомата. Он удерживается болтами и дополнительно обработан герметизирующим материалом. Потому изначально может тяжело поддаваться демонтажу.
5. Сняв поддон, вы открываете доступ к фильтру коробки. Если масло грязное, тогда меняйте фильтрующий элемент. Некоторые его просто промывают, но ресурс от этого сокращается. Полноценно меняя смазку, рекомендуется использовать новый фильтр.
6. На две самого поддона есть магниты. Они предназначены для сборки металлических компонентов в виде стружки и пыли. Не забудьте прочистить магниты, тщательно промыть поддон и насухо его обтереть.
7. Поставьте на место новый трансмиссионный фильтр. Установите обратно поддон. Если машина эксплуатируется давно, тогда и прокладка поддона тоже подлежит обязательной замене.
8. Вверните плотно сливную пробку. На ней есть прокладка, которую стоит поменять на новую. Делается это при каждой замене или обновлении трансмиссионного масла.
9. Теперь можно заливать свежую и новую смазывающую жидкость. Ориентируйтесь на щуп и метки на холодную смазку, чтобы убедиться в достаточном количестве залитого масла.
10. После замены верните все элементы на места и проедьте на машине 15 – 20 километров. Повторно проверьте уровень жидкости по щупу, но теперь с помощью горячих отметок. Если нужно, долейте ещё немного смазки.

При эксплуатации «Renault Fluence» не стоит верить заявлениям производителя, поскольку по факту машина не способна ездить всю свою автомобильную жизнь на одном трансмиссионном масле, пусть даже и такого высокого качества, как Elf. Следите за поведением машины, отталкивайтесь от степени загрязнения смазки, регулярно проверяйте уровень и состояние жидкости. Как только видите признаки износа, приступайте к замене.

Общие правила и порядок работы

Для того чтобы узнать уровень масла в АКПП, существует несколько вариантов проверки:

1. Контроль жидкости через масляный щуп. Это наиболее распространенный способ. С помощью него можно не только увидеть объем, но и определить по цвету смазки насколько она выработана.
2. Если автомат не оснащен щупом, то проверить количество вещества можно через сливную пробку или на СТО с помощью специальных датчиков.

Оптимальное количество масла в АКПП

Информация о точном объеме смазки, который должен находиться в АКПП, собрана в документации к конкретной марке автомобиля и определенной коробке передач. На практике измерить количество масла в АКПП можно только в сервисе, после полного удаления отработанной жидкости из коробки.

Как правильно измерить масло в коробке автомат, смотрите на видео, снятом каналом AutoGid.

Коробки со щупом

АКПП со щупом удобны тем, что с его помощью можно правильно проконтролировать и выставить уровень масла в коробке путем доливки или слива жидкости. Однако при всей простоте диагностики необходимо знать некоторые технические тонкости, чтобы понимать, сколько должно быть смазки на щупе.

Определение уровня масла в АКПП начинается с поиска щупа коробки передач. Для тех, кто не слишком хорошо знает устройство своего автомобиля, следует сказать, что масляных щупов два. Один используется для оценки состояния жидкости в двигателе, другой — в АКПП. Найдя трансмиссионный щуп, нужно прочесть, что на нем написано: HOT или COLD. Первый вариант означает, что масло проверяется на горячую, второй — на холодную.

Масляный щуп показывает, какой уровень масла в АКПП должен быть на холодную или горячую

Надпись COLD вовсе не означает, что двигатель должен быть холодным. На самом деле его нужно завести, дать поработать некоторое время, а затем выключить и выполнить измерения. Таким образом, реальная температура «холодного» масла должна быть от 30 до 50 градусов.

«Горячий» замер HOT отличается лишь тем, что во время его проведения двигатель необходимо хорошо прогревать и не глушить. Поэтому температура трансмиссионного масла будет несколько выше — 50-80 градусов.

Смотреть уровень смазки в АКПП нужно следующим образом:

Завести двигатель и дать ему некоторое время поработать на холостом ходу или проехать 15–20 км.
Остановиться на ровной площадке и переключить рычаг коробки передач на режим парковки

Внимание! Перевод в состояние «Нейтрал» недопустим.
Если на щупе метка COLD, то нужно заглушить двигатель, HOT — замеры проводятся при работающем моторе.
Вытащить щуп, хорошо протереть масляный след тряпкой. Это необходимо для того, чтобы избежать ложных показаний

Подготовленный таким образом инструмент помещается на 10 сек в коробку передач, а затем осматривается.
На щупе есть две засечки, показывающие минимальный и максимальный уровень масла. В норме количество смазки должно находиться между этими двумя отметками.

Без щупа

Проверку уровня масла в коробках без щупа лучше всего выполнять в сервисных центрах, потому что простому автолюбителю будет сложно разобраться в достаточности количества смазки и ее состоянии.

Проверить количество масла в коробке автомат, если нет щупа, можно следующим образом:

Завести автомобиль и прогреть двигатель на холостом ходу либо в движении.
Остановиться над диагностической ямой или поднять машину на подъемнике, чтобы получить доступ к сливному отверстию АКПП.
При работающем двигателе установить рычаг переключения АКПП в положение парковки.
Выкрутить крышку сливного отверстия. Если жидкость не капает, масла в коробке недостаточно. Нужно открыть пробку заливного отверстия и понемногу добавить смазку. Как только она начнет вытекать из сливного отверстия, следует закрутить крышки

Важной особенностью такого типа коробки передач является то, что перелить смазку невозможно, так как излишнее ее количество удаляется через сливную систему.

Сливная система АКПП

Трансмиссионная жидкость в АКПП Рено Меган DP0/AL4 (4 передачи)

В 1998 году компанией Peugeot-Citroen была выпущена 4х-ступенчатая автоматическая трансмиссия DP0, более известная под названием AL4. И именно эту АКПП массово устанавливали на Renault Megane 2-го и 3-го поколений. При этом используемое при работе данной автоматической трансмиссии масло, по рекомендациям французского автопроизводителя, должна соответствовать заводской спецификации D3

Поэтому, при обслуживании этой АКПП, необходимо обратить внимание как на трансмиссионную жидкость Mobil LT71141, обладающую лучшими техническими характеристиками нежели даже оригинальная продукция Elf RENAULTMATIC D3 SYN, и ее заменители с допуском Dexron III (FUCHS Titan ATF 3353, TOTAL Fluide AT 42 и прочие)

Mobil LT71141	1 литр Артикул: 151009 Средняя цена: 800 рублей
Elf RENAULTMATIC D3 SYN	1 литр Артикул: 156908 Средняя цена: 1000 рублей
TOTAL Fluide AT 42	1 литр Артикул: 166218 Средняя цена: 600 рублей
