Как снять и заменить замок зажигания на ВАЗ-2112: фото и видео

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
Вентиляторы. Если они работают неправильно, то машина перегревается.

Артикул: 2110-3704***еще, артикулы доп.: 099216скрыть

Код для заказа: 098790

Только самовывоз

Данные обновлены: 29.05.2021 в 21:30

Код для заказа 098790 Артикулы 2110-3704***, 099216 Производитель ДААЗ Каталожная группа: ..ЭлектрооборудованиеЭлектрооборудование Ширина, м: 0.05 Высота, м: 0.05 Длина, м: 0.29 Вес, кг: 0.115

Сертификаты

Статьи о товаре

Система зажигания ВАЗ 27 Января 2015
Система зажигания относится к одной из основных систем управления силовым агрегатом автомобиля. Предназначена она для своевременного воспламенения топливной смеси.

7793069a094f1056070ceb76201ad792

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

Когда необходимо производить замену замка зажигания в авто?

«Симптомы», по которым можно определить неполадки в работе устройства на инжекторной или карбюраторной модели ВАЗ 2110:

После того, как выполнен запуск силового агрегата, ключ в замке не возвращается в положение «II». Это говорит о неисправности механического характера и износе личинки устройства. Возможно, проблема заключается в снижении сопротивления в результате слабости возвратного пружинного элемента. В такие моменты стартерный механизм и силовой агрегат функционируют одновременно, что негативно отражается на работе обоих узлов машины. Данная проблема может привести к быстрому износу устройства, в результате чего потребуется замена щеточного механизма.
Ключ не получается установить в замок. Это может быть связано с повреждением внутренней составляющей устройства. Механические неисправности решить путем ремонта обычно не удается.
В салоне автомобиля некорректно функционирует электрооборудование. При повороте ключа в замке из одного положения в другое в работу вступают определенные приборы и устройства. Речь идет об оптике, автомагнитоле, системе отопления, освещения в салоне и т. д. Если при повороте ключа оборудование не работает, но при шевелении этого элемента в отверстии устройства активируются, проблему надо искать в замке.

Все причины неисправностей можно условно разделить на две категории:

Механические поломки. К таким проблемам относятся выход из строя личинки приспособления, блокирующего узла рулевой колонки, деформирование ключа. Также замок может заедать при активированном положении. Если водитель пытается отключить силовой агрегат, двигатель его не слушает.
Неисправности электрического характера. Данный тип проблем связан с повышенным износом контактных элементов выключательного механизма. Из-за этого выходит из строя электрическая составляющая замка.

Дмитрий Тронин в своем ролике показал пример неработающего выключателя зажигания на отечественном автомобиле ВАЗ.

Как проверить элементы на работоспособность?

Точно оценить правильность работы замка зажигания позволит только диагностика с использованием тестера.

Инструкция по подсоединению мультиметра и проверке выключателя:

На первом этапе производится демонтаж всех пластиковых облицовочных панелей в салоне автомобиля вокруг рулевой колонки. Для снятия используются отвертки. В некоторых случаях требуются гаечные ключи.
Затем потребуется тестер, с его помощью необходимо произвести диагностику выводных клемм в различных положениях ключа в замке.
В соответствии со схемой подключения при установке автоключа в режим «0» проверяется напряжение. Рабочий параметр в таком положении должен поступать только на контакты под номерами 8 и 30. Эти элементы маркируются на замке.
Затем ключ устанавливается в положение «I». В таком режиме подача напряжения осуществляется на некоторые потребители энергии. Речь идет о габаритных огнях, системе обогрева заднего стекла и очистки лобового, оптике, поворотных лампах, отопительном узле и прикуривателе. Если двигатель не прогрет, то печка работать не будет, запустится только вентилятор.
После ключ устанавливается в положение «II». В таком режиме напряжение поступает на оставшееся электрооборудование, которое не включилось до этого.
Затем ключ прокручивается в режим «III». В данном положении напряжение поступает на контакт под номером 50, в частности, на стартерный узел. После установки ключ должен вернуться обратно в режим «II», этому способствует автоматическая активация пружинного элемента внутри замка.

Канал «Автоэлектрика ВЧ» подробно рассказал о процедуре диагностики выключателя зажигания в автомобилях ВАЗ.

https://youtube.com/watch?v=iESAe5E0tv0

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.

Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.

Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.

Осталось только вытащить личинку.

Замена личинки замка багажника выполняется несколько проще.

Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.

Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.

Установку и сборку крышки багажника производим в обратном порядке.

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Замена замка зажигания ВАЗ 2110, 2111, 2112

Одной из наиболее частных причин невозможности завести ВАЗ 2110, 2111 или 2112 может быть выход из строя замка зажигания. Этот узел коммутирует или рассоединяет группы контактов электрической цепи, приводя в действие или выключая двигатель. При неполадках в нем, водитель просто не сможет привести в действие автомобиль. Замена замка зажигания ВАЗ 2110, 2111 и 2112 – операция несложная, вполне можно сделать ремонт своими руками. Но перед тем как починить узел, целесообразно ознакомиться с его схемой. Она аналогична на всех вышеназванных моделях ВАЗ.

Необходимые запчасти

В зависимости от вида ремонта может потребоваться:

выключатель с сборке (артикулы: 2110-3704005, 2111-3704005, 2112-3704005, VLT21104-6105006, VLT21104-3704005);
контрактная группа (артикулы: 2110-3704005, 2111-3704005, 2112-3704005);
болты с головками, подлежащими отрыву, или болты М6.

Инструменты, которые потребуются в работе

Для выполнения работ могут потребоваться такие инструменты:

зубило;
молоток
накидной ключ на 10;
набор стандартных отверток и ключей;
плоскогубцы или круглогубцы;
наждачная бумага.

Опытный мастер потратит на работу около часа, новичку придется повозиться раза в 2 дольше. Но это вполне оправданные временные затраты, поскольку разрешают сэкономить – на 10.01.2019 средняя цена замены замка зажигания ВАЗ 2112, 2110 и 2111 в автосервисах стоит 800 рублей. Кроме этого за регулировки системы с автовладельца возьмут еще 500 рублей. В то время как сам узел в комплекте стоит около 1 тысячи рублей. Замена контактной группы обойдется автовладельцу примерно в те же деньги, когда сам элемент имеет цену в среднем 300 рублей.

Порядок операций

Стоит сразу отметить, что самостоятельная замена личинки замка зажигания ВАЗ 2110, 2111 и 2112 проблематична. Эту деталь сложно найти в продаже, а работы с ней требуют специальных навыков. Некорректно выполненная операция влечет за собой нестабильную работу системы зажигания. В этом случае нужно приобретать узел в сборе и менять его полностью:

Поскольку предстоят работы с бортовой электрикой, нужно отключить аккумулятор, для этого отсоединятся минусовая клемма батареи. Кроме этого, рационально обеспечить хорошее освещение в рабочей зоне, так вы потратите меньше времени на выполнение операций.
Теперь нужно опустить до упора рулевую колонку и снять пластиковый кожух, предварительно выкрутив саморезы.

С помощью зубила отворачиваем болты со срезанными головками, и вытаскиваем их пассатижами. Удары молотком нужно направлять по часовой стрелке.

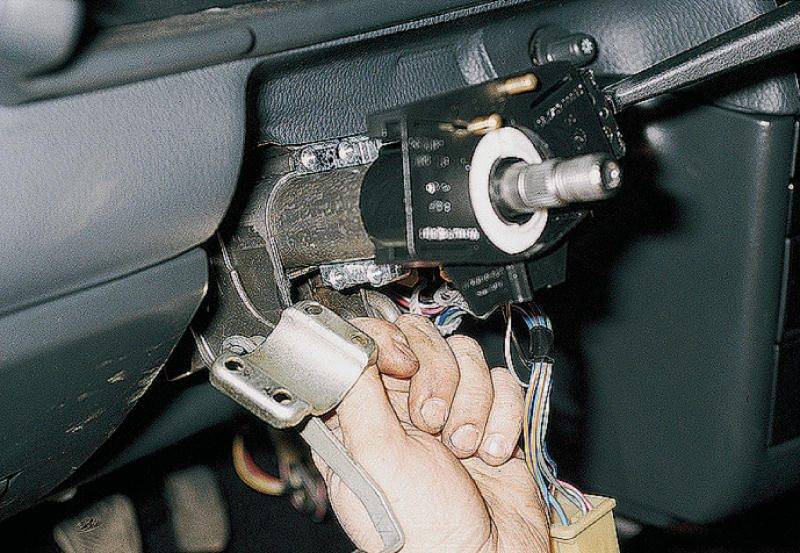

Теперь с рулевой колонки можно снять скобу и сам замок, отсоединив электрический разъем.

Если нужна замена лампы подсветки, отсоединяется контакт и пассатижами вынимается ее патрон. Устанавливаем новое устройство.

Для замены контактной группы замка зажигания ВАЗ 2110, 2111 или 2112 разжимаются фиксаторы.

Если перестал работать микровыключатель, выворачивают винты, снимается стержень, оттягивается фиксатор. Устанавливаем работоспособное устройство.

Выполняем замену контактной группы замка зажигания ВАЗ 2110, 2111 или 2112.
Теперь выполняются операции в обратном порядке. Узел в сборе устанавливаем на вал руля, зажимаем планкой и затягиваем болтами. Их нужно ввинтить до упора, для этого можно воспользоваться накидной ключ на 10 или головка с воротком. IMG8
Не отламывая головки от крепежей, начинаем регулировать рулевое колесо: ключ находится напротив значка I, в этом же положении находится рулевой вал. Если вал не фиксируется и руль продолжает вращаться свободно, нужно найти правильное расположение замка, чтобы его защелка зацепилась за паз на валу.
Теперь можно отломать головки от болтов.
Еще раз тестируем работоспособность механизма. Если все в порядке, можно подсоединить контакты.
Коммутируем замок с аккумулятором, установив на место минусовую клемму. И снова тестируем работоспособность узла. При положительных результатах, декоративный пластиковый кожух монтируется на штатное место.

Выход из строя замка может быть связан с обычным окислением контактов в группе. В этом случае потребуется только очистить мелкой наждачки. Определить эту неисправность можно с помощью мультиметра в режиме омметра. Тестировать нужно каждую пару на короткое замыкание.

Резюмируем

Ремонт замка зажигания ВАЗ 2112, 2110 или 2111 – процедура несложная, как и замена группы контактов узла. Ее можно выполнить самостоятельно, сэкономив денежные средства. Для замены всего включателя специалисты рекомендуют приобретать тольяттинский замок с артикулом 21100-3704005-30. Его считают самым надежным.

Ремонт замка зажигания ВАЗ 2110, 2111 и 2112 можно посмотреть на этом видео:

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Как заменить замок зажигания на Приора

Чтобы не задумываться о том, сколько стоит ремонт замка зажигания в сервисном центре, разберите самостоятельный процесс обновления. Если не заводится авто, проконсультируйтесь со специалистом. Мы расскажем об особенностях замка зажигания и процессе его самостоятельной замены.

Что из себя представляет устройство
Особенности конструкции
Почему система может сломаться
Решение вопроса о неисправности
Замена с иммобилайзером
Краткие выводы
Рекомендуем посмотреть:

Что из себя представляет устройство

Замок зажигания представляет собой особое устройство, которое подает постоянный ток на тяговое реле стартера. Такие импульсы идут от аккумулятора и активируются при включенном замке. Без правильной работы устройства автомобиль не будет полноценно функционировать.

Особенности конструкции

В комплектацию механизма входит две основных части. В цилиндр замка помещают ключ зажигания, который приводит авто в рабочий режим и активирует сам замок. Вторая деталь – контактная группа. Она замыкается при определенной последовательности, зависимо от положения ключа в цилиндре.

Почему система может сломаться

Потребность заменить замок может возникнуть при ряде следующих причин:

износ отдельный деталей. Часто встречаются подгорания или процесс окисления приводов системы;
неправильные контакты. Нарушение таких схем приводят к сгоранию, окислению и отсутствию рабочих способностей;
износ цилиндра. Поломка проявляется сложностями при применении ключа;
потеря ключа от авто. Банальная, но весомая причина для замены.

Решение вопроса о неисправности

Замок зажигания на Приору часто выходит из строя при неправильной эксплуатации. Первый шаг перед заменой устройства – отключение аккумуляторной батареи. Для этого снимают клемму. Также не забывайте снять рулевой кожух и отключить электрические разъемы.

Замок зажигания Приора крепится на болтах на рейку руля. Открутить их отверткой или ключами не получится. Нужно применить молоток или зубило. В противном случае используют электрическую дрель, которая может выкрутить болты.

Замена замка зажигания на Приоре включает проверку напряжения каждого контакта. Этот процесс предотвращает нежелательные поломки с новым замком. Чтобы не перепутать подключение контактной группы, предварительно записывают их «природную» расстановку. Так упрощают работу с заменой и обеспечивают себя подсказкой при завершающем сборе механизма.

Если замена замка зажигания Лада Приора не происходит, то могут возникнуть проблемы с его комплектующими. Замена контактной группы предусматривает следующий процесс:

Снимается кожух и вытаскивается замок.
Записывается правильная последовательность соединения контактов для повторного подключения.
По записанному принципу подключения распределяют новую контактную группу.
Помещают замок в изначальное положение, закрывая руль снятым кожухом.

Замена с иммобилайзером

Иммобилайзер используется владельцами авто для блокировки движения. Это особое противоугонное средство, которое устанавливается рядом с замком. Замена замка зажигания с иммобилайзером должна происходить крайне аккуратно, чтобы не повредить обе системы.

Как снять замок зажигания на Приоре без повреждения защитного механизма? Владелец машины должен вытянуть замок без задевания иммобилайзера. Для этого стоит отодвинуть «ненужный механизм», уделив время исключительно замку. Далее ремонт осуществляется по стандартной схеме.

Краткие выводы

Замена замка зажигания потребуется в том случае, если он подвергся неправильной эксплуатации

При работе с деталью авто обращают внимание на наличие иммобилайзера и правильную расстановку контактов. Если учесть данные нюансы, то поменять замок зажигания на Приоре не составит трудностей

Чтобы наглядно изучить вопрос самостоятельного ремонта, просмотрите видео:

Замена личинки замка

Иногда возникают неприятности, когда ключ плохо проворачивается либо плохо вставляется в замок. Решается проблема заменой личинки, цена которой меньше полной стоимости замка в сборе, вам понадобятся для этого:

Молоток
Плоскогубцы
Зубило
Тонкое сверло и дрель
Отвертка крестовая
Отвертка тонкая часовая
Новая личинка с ключами

Приступаем к замене

Заменить без проблем личинку замка вам поможет наша инструкция:

Выполняем все действия, как и в предыдущей статье, обесточиваем электрическую систему машины, снимаем кожухи с колонки
Приступать к замене личинки замка уже можно сейчас, не снимая сам замок
Для этого надо лишь вытащить боковой штифт, который удерживает ее в замке
Для этого нам и нужна часовая отвертка, выбиваем штифт, постукивая по ней молотком
Когда штифт так просто не вынимается, можно высверлить личинку с помощью дрели и тонкого сверла
Чтобы вынуть замок прежде, чем приступать к замене личинки, тогда сначала отворачиваем болты, которыми крепится выключатель зажигания
Их головки срезаны, так что действуйте молотком и зубилом, а затем плоскогубцами
Затем с рулевой колонки снимается скоба и сам замок зажигания, не забудьте отсоединить электрический разъем
Отворачиваем винт крепления реле, вытаскиваем его из-под панели, потом отсоединяем разъем
Отсоединяем проводок «массы» от реле
Отверткой крестовой открутите винт, и отожмите защелку
Теперь снимаем крышку и группу контактов

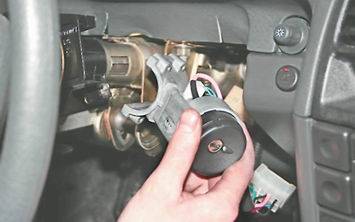

Снимаем замок
Вынимаем личинку, как выше описано
Производим замену
Перед постановкой замка зажигания на место, в него необходимо воткнуть ключ и повернуть в позицию «I», для того, чтобы защелка, которая будет блокировать механизм рулевого вала, спряталась в корпусе замка
Устанавливаем замок зажигания на рулевую колонку вместе со скобой крепления и закручиваем новые болты, имеющие отрывные головки ключом «10» Извлекаем ключ и проверяем работу механизма блокирующего рулевой вал
Если фиксации вала не произошло, тогда необходимо отрегулировать расположение замка зажигания относительно рулевой колонки, чтобы защелка замка точно входила в паз рулевого вала
Затем затягиваем отрывные болты, пока не отломаются отрывные головки

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.

Лада 2112 Изумруд › Бортжурнал › Личинка замка багажника.

Когда ставил китайский блок ЦЗ, на передних дверях личинки замков убрал и поставил вместо них заглушки. Запасной вариант открытия машины нужен обязательно. АКБ может подвести в любой момент. Решил, что буду это делать через багажник. Но личинка там настолько закисла, что даже ключ не вставляется. Снял ее с крышки, для этого надо демонтировать накладку между стопами и внутреннюю обшивку. И начал его отмачивать, неделю наверное этим занимался, ничего не помогло. И все таки решился разбирать. Делается это легко. Нужно обточить напильником, ресклепанный шток, на который одевается рычаг и шайбочка.

Снимаем их, снимаем пружинку и личинка должна беспроблемно выйти из корпуса, но только не у меня. Пришлось ее выбивать и вышло вот это.

Полный размерКорпус личинки ваз 2111-2112 Начал чистить, вымачивать, даже кипятил в антинакипине. Ни что не берет эту хрень. Потом начал применять инструмент, вот что в итоге получилось. Закисло все намертво. Наконец понял, что с этим замком покончено и давай обзванивать магазины. Везде продают только комплект : багажник +2 двери. Цена 800-900 рублей. Чересчур дорого для такой мелочи, тем более на двери мне не надо. И в одном маленьком магазинчике нашёлся у продавца из личных запасов замок от ваз 2110. Быстро сгонял к нему и забрал замок за 200 рублей. Буду использовать его, как донора и соберу из двух один. Корпус личинки от десятки отличается, но сами личинки с пинами абсолютно идентичны. Разбирается также, но ещё нужно высверлить металический шплинтик. Замок не новый и тоже повидал жизнь. Разобрал его, вытащил все пины. Все хорошенько промыл бензином. Пины чистил лезвием от канцелярского ножа. И смазал трансмиссионным маслом. Ну и поставил все в корпус от своей личинки. Поставил на машину. Наконец-то можно открыть багажник с ключа) Смазывайте замки, товарищи, чтобы не было такого. Всем удачи на дорогах!

Где расположен замок зажигания на четырнадцатой

В автомобилях ВАЗ-2114 замок зажигания, в отличие от классики, расположен не на панели приборов, а справа, на рулевой колонке. Сверху закрыта пластиковой крышкой, поэтому нашим глазам видна только верхняя часть личинки.

Замок зажигания ВАЗ-2114 состоит из пяти основных частей:

стальной кейс;
запорный механизм;
блокирующее устройство;
контактная группа;
ключ.

Устройство размещено в стальном корпусе, который предназначен для защиты от взлома. Что касается механизма блокировки, он практически не отличается от обычного дверного замка.

Фиксирующее устройство позволяет заблокировать рулевой вал в отсутствии ключа. Таким простым способом он защищает машину от угона. Контактная группа. это элемент, который отвечает за запуск двигателя и его систем. Ключ зажигания ВАЗ-2114 используется для разблокировки стопорного устройства и активировать контактную группу. Без него невозможно запустить двигатель без разборки устройства.

READ Как Выставить Зажигание На 406 Двигателе Инжектор

Определяем неисправности

Чтобы выявить неисправности замка достаточно его протестировать (проверить тестером), для этого:

Снимаем с аккумулятора клеммы
Откручиваем кожух вокруг рулевой колонки
Отключаем разъем замка
Вставляем ключ и проверяем с помощью омметра сопротивление его контактов при переключении режимов 1, 2, 3 с помощью ключа
Когда замок зажигания полностью исправен, сопротивление выбранных нами контактов должно соответствовать нулю

Тестером проверяем сопротивление контактов замка

Рассмотрим цепи, которые размыкаются и замыкаются при разных положениях ключа, на фото ниже таблицы приводим схему:

Ключ находится в положении	Контакты (схема ниже) под напряжением	Замыкаемые цепи
Положение 0 ( значит выключено)	Контакт 30	Отсутствуют
Положение I (зажигание)	Контакты 30-15	Цепь Системы зажигания, запущено возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель
Положение II (стартер)	Контакты 30-15 и 30-50	Запуск стартера, так же под напряжением все приборы положения I

Электрическая схема работы замка ваз2110

Схема «распиновки» замка:

Контакт 1 -приходит 12Вольт для микро выключателя вставленного ключа
Контакт 2 -приходит масса (нуль) при открывании водительской дверцы
Контакт 3 -уходит 12Вольт к стартеру (на контакт 50)
Контакт 4 -уходит 12Вольт после подключения зажигания (на контакт 15)
Контакт 5-уходит 12Вольт при воткнутом в замок ключе на 5 к контакту БСК
Контакт 6-приходит 12Вольт на подсветку личинки замка
Контакт 7 -приходит 12Вольт от аккумулятора ( на контакт 30)
Контакт 8 -не используется

Проверяем наличие искры

Такой способ наиболее пригоден для того, чтобы проверить модуль в «полевых» условиях. Однако он требует наличия под рукой хотя бы одной новой свечи в запасе вашего автомобиля:

Поочередно снимаем с крышки ГБЦ свечные колпаки, вставляем новую свечу, которую заземляем на массу либо на корпус
Вращаем стартер, если искры нет, значит, проблема кроется не в свечах, и нам следует продолжить исследование системы зажигания
Попробуем заменить броне провод на том колпаке, на котором замечено отсутствие искры
На крышке модуля все провода пронумерованы, поэтому снимите провод с неработающего контакта и поставьте на работающий (поменяем их местами)
Таким образом, мы проверим состояние самих соединительных контактов и целостность жилы
Если появляется искра после смены провода нерабочего на рабочий, значит проблема была в проводе
Если проблема осталась, значит для ваз 2110, ремонт модуля зажигания неизбежен, либо замена при невозможности ремонта
При полном отсутствии искры на всех свечах, означает выход из строя модуля или его высоковольтной катушки
В автомобилях, имеющих инжекторный впрыск топлива, возможно сбита электронная система управляющая зажиганием и распределением подачи топлива, признаки такого сбоя как при поломке модуля зажигания
Для ремонта модуля потребуются отвертка, паяльник и запасные детали, если вам спешить некуда, тогда можно сесть дома и спокойно разобрать его и перепаять, предварительно посмотрев видео, по этому вопросу
Зачастую гораздо быстрее заменить модуль зажигания либо высоковольтные броне провода на аналогичные, купленные или снятые с автомобиля такой же марки на время
Замена происходит не долго, модуль снимается проще трамблера, номера цилиндров на нем всегда отмечены
Эта операция позволяет определить общие неисправности всей системы без лишних усилий в некоторых случаях

Вот и все, желаем успехов в самостоятельном ремонте и устранении неполадок.

Замена контактной группы

В том случае, когда в результате диагностики обнаружена неисправность контактной группы, демонтировать замок зажигания всё равно придётся, поскольку иным путём к ней подобраться не удастся. После снятия элемента разберите его, действуя по такому алгоритму:

Отсоедините колодки с проводами питания подсветки.
Снимите декоративную пластиковую крышку, разблокировав 4 защёлки. Работайте аккуратно, потому что эти фиксаторы легко отломать, а отдельно купить крышку — задача довольно сложная. Менять из-за неё весь замок — нецелесообразно.
Отогнув 2 фиксатора, удерживающие контактную группу, снимите её с замка зажигания.

Пластиковая крышка снимается с помощью отвёртки

Контактная группа находится сразу под крышкой

Первым делом изучите состояние контактов. Если они потемнели (окислились), то зачистите токонесущие поверхности мелкой наждачной бумагой Р1000. Затем поставьте группу на место и, не устанавливая замка, подключите его к бортовой электросети автомобиля, чтобы проверить работоспособность. В случае неудачи деталь необходимо заменить. То же самое придётся сделать, если контакты подгорели либо группа не работает без всяких внешних признаков неисправности.

Деталь снимается после отгибания двух защёлок

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Загрузка …

Замена личинки замка, если в этом существует практическая необходимость

Личинки замка двери ваз 2110

Необходимо объективно понимать, что снятие дверной обшивки салона автомобиля является обязательным условием проведения замены личинки автомобильного замка. Зачастую и практически в абсолютном большинстве случаев, приходится ремонтировать или менять автомобильный замок, в результате попытки угона.

Полный алгоритм проведения замены личинки замка с подробным описанием

вначале необходимо крайне бережно снять дверную обшивку;
затем при помощи соответствующей отвёртки открутить три крепёжных винта, которые удерживают дверную ручку автомобиля с его внутренней стороны;

Личинки замка для ваз 2110

теперь нужно выполнить разъединение тяги и ручки автомобильной двери;
после чего, необходимо вновь прибегнуть к помощи отвёртки и освободить выключатель замка от тяги;
сейчас же, пришло время освободить личинку замка из скобы при помощи отвёртки;

Ремонт личинки замков ваз 2110

если все вышеперечисленные технические манипуляции были выполнены успешно, то автомобильный замок с дверного проёма вынуть не предоставит практического труда;
теперь необходимо ручку двери, которая расположена снаружи открепить от тяги;
затем при помощи отвёртки «восьмёрки» отвинтить две крепёжные гайки, которые располагаются с внутренней стороны;
после чего, нужно будет просто вынуть ручку автомобильной двери;

Замена личинки замков дверей ваз 2110

пришло время заняться наружным креплением замка, предварительно сняв внутреннее, а для этого необходимо будет отвинтить два винта снаружи;
как только два наружных крепёжных винта будут откручены, представится практическая возможность выполнить разъединение внутренней составляющей замка с соответствующей тягой;
теперь не осталось препятствий для полного снятия тяги;
после снятия тяги замка, необходимо выполнить снятие тяги, которая контролирует кнопку выключения, для этого нужно аккуратно убрать удерживающий пластмассовый фиксатор;
для снятия внутренней тяги привода необходимо предварительно вынуть шайбу стопора;
стойка двери содержит регулятор фиксатора замка, руководствуясь его положением;
регулятор замка необходимо тщательно и качественно отрегулировать, для этого нужно предварительно отвинтить три соответствующие крепёжные гайки, с помощью специализированной отвёртки крестообразной формы;
теперь представилась практическая возможность выполнить соответствующую регулировку, по завершению которой необходимо все крепёжные гайки затянуть в исходное положение;
для того чтобы выполнить снятие фиксатора, необходимо будет отвернуть соответствующий винт, который удерживает фиксатор;
после чего, сам винт нужно снять;
в итоге остаётся ровно два болта, которые удерживают фиксатор (их необходимо открутить);
конечным этапом является непосредственное снятие фиксатора замка со стойки двери;
сборка выполняется строго в обратном порядке.

Замена личинки замка является простой технической манипуляцией, однако, в себе содержит множество нюансов. Фото и видео — материалы помогут понять все нюансы. Инструкция замены своими руками многоэтапная, но несложная в плане практического применения. Цена замены личинки замка невысока, если же обратиться в автосервис, то там, скорее всего, поменяют весь замок, мотивируя тем, что не было другого выхода. Хотя на самом деле цель такого действия предельно проста и заключается в повышении бюджета ремонта. В любом случае, выполняя замену самостоятельно, автовладелец ничего не теряет, ведь в случае неудачи, возможность обратиться в автосервис всегда существует.

Снятие и замена замка зажигания на ВАЗ-2112 своими руками
