Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения
С наступлением холодов важно, чтобы обогревался салон автомобиля, создавая комфортные условия для водителя и пассажиров. В статье рассматриваются случаи, когда не работает печка автомобиля Нива Шевроле, основные неисправности, описывается, как выполнить ремонт агрегата
Система отопления автомобилем
На внедорожнике Нива Шевроле установлена отопительная система, которая служит не только для обогрева салона зимой, но и охлаждает его летом.
Ее конструкция включает:
- блок управления;
- радиатор;
- насос ОЖ;
- патрубки;
- испаритель;
- кран;
- компрессор.
Кроме того, в конструкции есть резистор и предохранитель, отвечающие за функциональность.
Возможные неисправности
Возможны различные неполадки Нива Шевроле: печка дует холодным воздухом, может не работать вентилятор и т.д.
Причина неполадок может быть следующая:
- не работает кран печки;
- испорчены патрубки радиатора;
- не функционирует добавочный резистор;
- неисправен радиатор;
- не работает блок управления.
Для восстановления работоспособности системы, нужно знать, как устранить неполадки, и выполнить ремонт неисправных элементов либо заменить их.
Как починить резистор?
Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.
Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).
Как поменять кран и патрубки?
Со временем вследствие износа приходят в негодность патрубки, и протекает кран отопителя. Замена патрубка печки выполняется, если он течет. Если неисправен кран, его следует заменить. Его лучше менять на керамическое изделие, они больше служат, чем штатные. Вместе с краном рекомендуется менять патрубки: со временем они теряют эластичность и могут протекать.
Блок управления
На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить. Для этого необходимо демонтировать устройство и поменять его на новый. Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.
Вентилятор
При неработающем вентиляторе следует проверить работоспособность электродвигателя. С помощью этого устройства воздух нагнетается в салон машины. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить. Можно полностью заменить все приспособление, приобретя заранее новое устройство.
Замена отопителя (радиатора)
Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.
Процедура включает следующие действия:
- Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
- Затем нужно демонтировать бардачок и боковую панель.
- Сливаем тосол с блока.
- Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
- Затем вынимаем воздушный фильтр салона.
- Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
- Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
- Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
- Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
- Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
- Доливаем охлаждающую жидкость.
Заменив радиатор, нужно проверить работоспособность печки.
Видео «Как поменять отопитель на Ниве Шевроле»
В этом видео показывается, как выполняется замена радиатора отопителя (автор ролика — Auto Fix Info).
Ремонт отопителя салона
Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.
Замена тросика печки
Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.
- Сиденье водителя отодвигается назад.
- С панели управления заслонками снимаются ручки и откручиваются саморезы.
- Панель демонтируется с левой стороны в месте расположения ног водителя.
Для доступа к тросику потребуется снять механизм управления отопителем
С помощью тросика изменяется поожение заслонки подачи воздуха
Замена блока управления отоплением салона
Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.
- От аккумулятора отсоединяется минусовая клемма.
- Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.
Демонтируются все ручки с механизма управления отопителем
Плоской отвёрткой снимается рычаг циркуляции воздуха
Отвёрткой поддевается и затем снимается облицовка блока
Под облицовкой отворачиваются два самореза
Замена патрубков печки
Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:
- Из системы сливается ОЖ.
- Выкручиваются саморезы крепления бардачка, он снимается.
- Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
- Аналогичным образом снимается второго патрубок.
- Устанавливаются и затягиваются хомутами новые шланги.
Замена вентилятора печки
Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.
Наиболее часто встречаются следующие причины его выхода из строя:
- Отсутствие напряжение на электродвигателе из-за плохого контакта.
- Видимые повреждения проводов электродвигателя из-за перетирания.
- Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
- Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
- Отсутствие зажигания.
- Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.
В любой из перечисленных ситуаций электродвигатель потребуется снять.
Ремонт вентилятора системы отопления
Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.
Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.
Электродвигатель чистится и устанавливается на место или меняется на новый.
Ремонт радиатора печки
Основные признаки неисправности радиатора печки следующие:
- под ковриком на полу со стороны водителя скапливается ОЖ;
- в салоне присутствует запах ОЖ;
- при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
- печка плохо обогревает салон;
- снижается уровень ОЖ в расширительном бачке.
При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.
Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.
Ремонт и замена крана печки
Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.
Замена крана производится следующим образом:
- На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
- Снимается тяговый тросик и бардачок.
При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.
Модель без кондиционера: ход ремонта
Извлечение моторчика печки из «Рено Логана» без кондиционера займёт меньше времени, так как не нужно снимать уплотнитель с дверной конструкции и долго работать с облицовочной панелью в салоне. Для успешной работы следует:
- Снять заглушку в правом нижнем углу бардачка.
- Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
- За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
- После чего панель следует отвести вперёд, чтобы добраться до моторчика.
- Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
- Новый моторчик печки установить на место старого и далее действовать в обратном порядке.
Радиатор печки «Нивы»
Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.
Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.
Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя
Местоположение радиатора
Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.
Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью
Устройство и функции радиатора
Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.
Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.
Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.
Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля
Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.
Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.
Система отопления Шевроле Нива
Главная • Нива • Шевроле • Отопление
Устройство системы отопления на Шеви Нива
Система отопления и вентиляции салона кузова Нива Шевроле: 1 – воздуховод вентиляции, 2 – воздуховод обогрева ветрового стекла, 3 – промежуточный корпус, 4 – промежуточный воздуховод, 5 – корпус фильтра воздухозаборника, 6 – вентилятор системы отопления, 7 – центральное сопло вентиляции салона, 8 – облицовка панели рычагов управления, 9 – передний воздуховод обогрева салона, 10 – задний воздуховод обогрева салона, 11 – воздуховод обогрева ног, 12 – отопитель в сборе, 13 – боковое сопло.
Особенности конструкции системы отопления кузова
Детали отопителя: 1 – радиатор отопителя, 2 – левый кожух отопителя, 3 – рычаг управления заслонкой отопителя, 4 – промежуточный рычаг, 5 – винт, 6 – сектор рычагов, 7 – рычаг привода заслонки распределителя воздуха, 8 – заслонка управления отопителем, 9 – шланги отопителя, 10 – хомут, 11 – экран шлангов, 12 – кронштейн, 13 – заслонка распределителя воздуха, 14 – уплотнитель, 15 – правый кожух отопителя, 16 – воздуховод обогрева ног пассажира, 17 – прокладка радиатора.
Снятие и установка отопителя на Нива Шевроле
Для демонтажа или замены радиатора отопителя Нива Шевроле с кондиционером потребуются отвертки с плоским и крестообразным лезвием. Отсоедините провод от клеммы «минус» аккумуляторной батареи, снимите панель приборов.
Потянув на себя, снимите рукоятку управления отопителем
Рукоятку управления рециркуляцией
Облицовку панели рычагов управления отопителем. Выверните винты крепления кронштейна рычагов управления отопителем
Извлеките лампы подсветки панели рычагов
Разъедините колодку жгута проводов
Выверните винты скоб крепления тяг и отсоедините тяги от рычагов заслонок отопителя
Выверните винт скобы крепления тяги привода заслонки рециркуляции
Отсоедините тягу
Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя
Выверните винты скоб крепления тяг и отсоедините тяги
Снимите переключатель электровентилятора отопителя
Выверните винты крепления отопителя к поперечине панели приборов. Отопитель Нива Шевроле у Вас в руках. Установка происходит в обратной последовательности.
Замена радиатора отопителя Нива Шевроле
Ниже представлен материал на ответ как поменять радиатор печки на Ниве Шевроле. Если из отопителя подтекает охлаждающая жидкость, значит, радиатор негерметичен и его необходимо заменить. Для замены радиатора отопителя Нива Шевроле с кондиционером потребуется отвертка.
Снимите вещевой ящик и облицовочную накладку ветрового стекла, слейте жидкость с системы охлаждения двигателя.
Снимите фильтр подачи наружного воздуха
Выверните винты крепления корпуса фильтра
Выверните винты крепления корпуса электровентилятора
Выверните винты кронштейна крепления отопителя
Снимите воздуховод обогрева ног пассажира
Отогните кронштейн отопителя
Извлеките промежуточный воздуховод
Выверните винты крепления радиатора отопителя
Ослабьте хомуты на подводящем и отводящем шлангах радиатора и снимите шланг и извлеките радиатор отопителя из кожуха.
Установка радиатора отопителя на Нива Шевроле
Устанавливайте радиатор отопителя и все снятые детали в порядке, обратном снятию и залейте жидкость в систему охлаждения двигателя.
Замена мотора отопителя на Нива Шевроле
Перед началом работ отсоедините минусовую клемму с аккумуляторной батареи
Снимите панель приборов вместе с отопителем
Разъедините колодку жгута проводов электровентилятора отопителя
Выверните два винта крепления коробки воздухопритока
Снимите коробку в сборе с электровентилятором
Снимите облицовку панели рычагов управления отопителем
Выверните винты скоб крепления тяг
Отсоедините тяги
Выверните винт скобы крепления тяги привода заслонки рециркуляции
Отсоедините тягу
Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя
Выверните винты скоб крепления тяг и отсоедините тяги
Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и снимите переключатель. После проделанных операций мотор отопителя снят. Установка нового вентилятора печки на Нива Шевроле производится п обратном порядке согласно инструкции выше.
remocars.ru
Печка и радиатор: замена, алгоритм
После обнаружения течи можно сразу купить новый радиатор и хомуты. Заранее потрогайте печные патрубки – если они «дубовые», их тоже целесообразнее поменять.
Замена радиатора простая. Для ее проведения не нужно снимать всю приборную панель, как в некоторых автомобилях ВАЗ предыдущего семейства.
Алгоритм действий:
- Удалите тосол или антифриз из системы охлаждения. Для замены радиатора достаточно слить часть жидкости.
- Открутите пробку расширительного бачка и патрубок с дроссельного узла. Вместо него оденьте шланг, его конец опустите в емкость.
- После того, как жидкость сольется, аккуратно продуйте систему.
Снимите перчаточный ящик. Открутите все болты на боковой обивке и стенке самого ящика. Не забудьте отсоединить провода от кнопки и подсветки.
Открутите воздуховод обогрева ног пассажира, снимите его вместе с промежуточным воздуховодом.
Просверлите дырку в нижней части старого радиатора и прислоните к корпусу шланг, другой конец которого опустите в емкость. Слейте остатки жидкости с радиатора.
Открутите крепление радиатора, ослабьте хомуты патрубков и отведите их в сторону. Извлеките радиатор.
Установите новый радиатор, оденьте на него патрубки и аккуратно затяните их хомутами. Сборку проводите в обратной последовательности.
При установке радиатора он может немного помяться – это не критично.
Для большей герметичности специалисты рекомендуют оборачивать отопитель по периферии поролоном, это пример заводской установки.
При таком монтаже весь теплый воздух будет направляться в воздуховоды.
Как определить неисправность моторчика отопителя
В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.
К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:
- Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
- Повреждены провода питания моторчика отопителя.
- Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
- Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
- Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
- Моторчик отопителя отслужил свое, и требуется замена на новый.

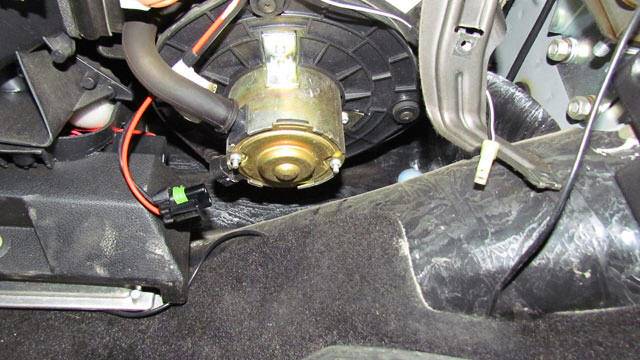

Порядок извлечения старого моторчика и замена его на другой
Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.
Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.
Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.
Установка нового моторчика
Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.
Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.
Основные неисправности печки
Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:
- неисправность крана отопителя;
- повреждение патрубков радиатора;
- выход из строя добавочного резистора;
- повреждение радиатора;
- неполадки блока управления.
В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.
Тёплый воздух не поступает в нижнюю часть салона
Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.
С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона
Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.
- Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
- Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
- Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
- Если результат не достигнут, процедура повторяется.
Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.
Утечка тосола из печки
У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.
Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол
ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.
Печка плохо греет
Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.
Причиной невозможности переключить скорости является выход из строя резистора
Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней
Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ
Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе
При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.
Видео: замена предохранителя печки на «Ниве Шевроле»
Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.
