Подключение камеры заднего вида к  магнитоле в автомобиле

Настройка и проверка камеры заднего вида на авто

Устройства известных брендов адаптированы под большинство моделей современных машин, подойдут и более простым иномаркам как гольф или ауди. Как Pioneer  ND-BC8. Продается пионер уже с набором поводом.

Камера Pioneer ND-BC8

Если после установки изображения нет или оно некачественное, возможно, видеостандарты оборудования не соответствуют друг другу. Тогда надо заменить модель или поставить переходники-адаптеры видеосигнала.

Если неверно заданы параметры монитора, через инженерное меню их несложно переключить.

Когда все заработало правильно, не лишним будет дополнительная настройка оборудования для отображения на экране парковочных линий. В поездке водителю некогда заниматься недочетами, ему нужен быстрый и правильный отклик с камеры.

Водителям — новичкам или мало знакомым с техническим устройством автомобиля, лучше доверить установку видеоаппаратуры специалистам. Подобную услугу оказывают в СТО и сотрудники магазинов, реализующих камеры. Они же подскажут, какой аппарат лучше подойдет клиенту.

Watch this video on YouTube

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном

Если качество последней устраивает, смысла в установке второго монитора нет.

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по рейтингу и спросу:

1. Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
2. MyDean (Май Дин).
3. MyDean VCM-300C. Купить можно за 2600 р.
4. MyDean VCM-381C. Приобрести можно за 2700 р.
5. MyDean VCM-363C. Цена около 3000 руб.
6. MyDean VCM-424C. Цена около 4300 руб.
7. Intro (Интро).
8. Intro VDC — 084.
9. Intro VDC — 103.
10. Avis (Авис). Особенно подходит для грузовых машин и автобусов.
11. Pleervox (Плирвокс). Стоимость около 10 000 рублей.
12. Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Подключение нескольких IP камер к видеорегистратору

У каждой камеры и у регистратора должны быть разные IP адреса, но подсеть (первые две триады значений) одна. Если вы приобрели несколько видеокамер, то подключение к регистратору осуществляется через коммутатор или роутер.

Если возникнет необходимость сменить IP адрес видеокамеры, жмем кнопку «сеть» напротив адреса добавленного устройства и вписываем свои данные. Это удобно, например, тогда, когда у нас несколько свежеустановленных видеокамер с одним и тем же адресом, так что пользуемся при необходимости без раздумий.

Единственное, после смены адреса устройства, необходимо повторно кликнуть два раза правой кнопкой мыши по новому адресу устройства в окне найденных устройств и убедиться, что новые данные переписались в верхнюю часть таблицы.

Будем считать, что адрес при необходимости изменен и устройство добавлено. Нажимаем кнопку «ОК» после чего попадаем в предыдущее меню, где уже фигурирует добавленное устройство. Проделываем вышеописанную процедуру для следующего канала, если видеокамер несколько, либо же жмем «ОК» если одна. После чего должно появиться изображение в тех каналах, в которые мы добавили видеокамеру.

https://youtube.com/watch?v=6xhfkPRFOHM

Способы подключить к магнитоле две китайские камеры

На рынке доступны модели для двухзонного мониторинга передней и задней части автомобиля. Такое решение позволяет фиксировать возможные аварийные ситуации на дороге и состояние автомобиля, пока владелец отсутствует.

Для подключения и настройки используется следующая процедура:

• бортовая сеть автомобиля отключена;
• передняя камера устанавливается на кронштейне зеркала заднего вида;
• установлена задняя камера;
• По эстетическим соображениям соединительные кабели проложены к радиоприемнику под обшивкой салона;
• Если оригинальный автомобильный радиоприемник имеет два входа Video In, подключите сигнальные кабели к ним. Если в комплекте есть собственный видеорегистратор, выберите место для его установки, подключите его к сети и камерам;
• Проверьте соединения в соответствии со схемой установки и подключите аккумулятор;
• настройка параметров камеры.

Иногда случается так, что одна из камер не обеспечивает достаточного охвата пространства перед ней. Решением является приобретение накладки «рыбий глаз». Он действует как широкоугольный объектив и расширяет угол обзора.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.

Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее

Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает

Выбор камеры

Использование камеры требует применения основных блоков, оснащенных соответствующим разъемом для коммутации. Для получения высококачественных изображений используются 2 основных блока Din с операционными системами Windows CE или Android. Для вывода видео также используется регистратор в виде зеркала заднего вида, установленный на верхней части головного устройства. Аппаратура обеспечивает хранение информации, а качество записи зависит от модификации используемого фоточувствительного элемента.

Критерии выбора оборудования:

• Сигнал камеры передается от случая к случаю. Существуют устройства, соединенные проводами и без проводов. В последнем случае требуется установка дополнительного WI-Fi устройства, которое обеспечивает передачу и декодирование информационного потока.
• По углу обзора, который определяет контролируемую зону позади автомобиля. Оборудование оснащено объективом, угол обзора которого составляет от 120° до 170°. Для мониторинга дополнительных зон можно подключить 2 камеры через специальный контроллер.

Выбранное оборудование имеет прочный корпус, устойчивый к воздействию дорожных реагентов. Корпус также должен быть устойчив к атмосферным воздействиям, так как попадание жидкости в камеру может привести к ухудшению изображения и выходу ее из строя. Также следует выбрать место установки камеры.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
4. Прикрепить на рамку номера.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

• бампер – выбирают центральное место как можно выше от поверхности дороги;
• в световой элемент номерного знака;
• в задней части кузова или багажника строго по центру;
• в любой части на выносном кронштейне;
• фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Подключение парковочной камеры

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

• магнитолу,
• автомобильный телевизор,
• видеорегистратор,
• навигатор,
• отдельный монитор,
• зеркало заднего вида со встроенным монитором,
• планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

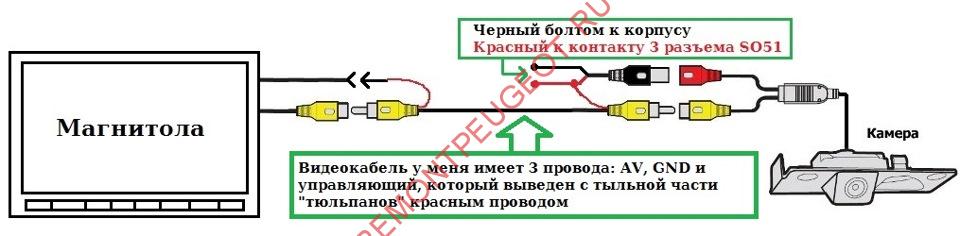

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда все приготовления выполнены и все кабели проложены, можно переходить к подключению всех компонентов системы.

Давайте рассмотрим эту диаграмму подробнее:

Стандартный соединительный кабель состоит из двух частей:

• желтый — сигнальный кабель;
• красный — питание.

Обратите внимание, что цвета кабелей напряжения могут отличаться в разных моделях. В стандартной комплектации питание и активация камеры осуществляется через фонарь заднего хода

Принцип работы заключается в следующем:

В стандартной комплектации питание и активация камеры осуществляется через фонарь заднего хода. Принцип работы заключается в следующем:

• Красный кабель подключается к фарам, а черный — к заземлению автомобиля.
• Сигнальный кабель подключается к аудиосистеме автомобиля через кабель в салоне через разъем Video In.
• При включении задней передачи на кабель питания подается напряжение, которое активирует камеру.
• Радиорекордер обнаруживает сигнал на входном канале и переключается в режим передачи изображения.

Очень часто радио подключается через разъем ISO. В этом случае ознакомьтесь с контактами подключения и найдите видеовход.

Второй способ подключения позволяет активировать систему наблюдения независимо от передачи заднего хода. Для этого 12 В подключается к двум проводам — красному и синему. Первый подключен к замку зажигания, к положению ключа1 — ACC. Второй подключен к фонарям заднего хода.

При использовании этого метода система будет работать в двух режимах:

• когда включена передача заднего хода;
• в ключе1 и ключе2 — зажигание, что соответствует бортовому питанию и зажиганию автомобиля.

Некоторые модели магнитол требуют ручной активации режима съемки в «настройках» устройства. После активации проверьте работу в различных положениях клавиш, особенно в положении клавиши2.

Следующий шаг — настройка самого магнитофона, т.е. фокусировки, резкости и светочувствительности. Разные системы предлагают разные наборы настроек, поэтому конфигурации индивидуальны.

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля. Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение. Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле

Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой

Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

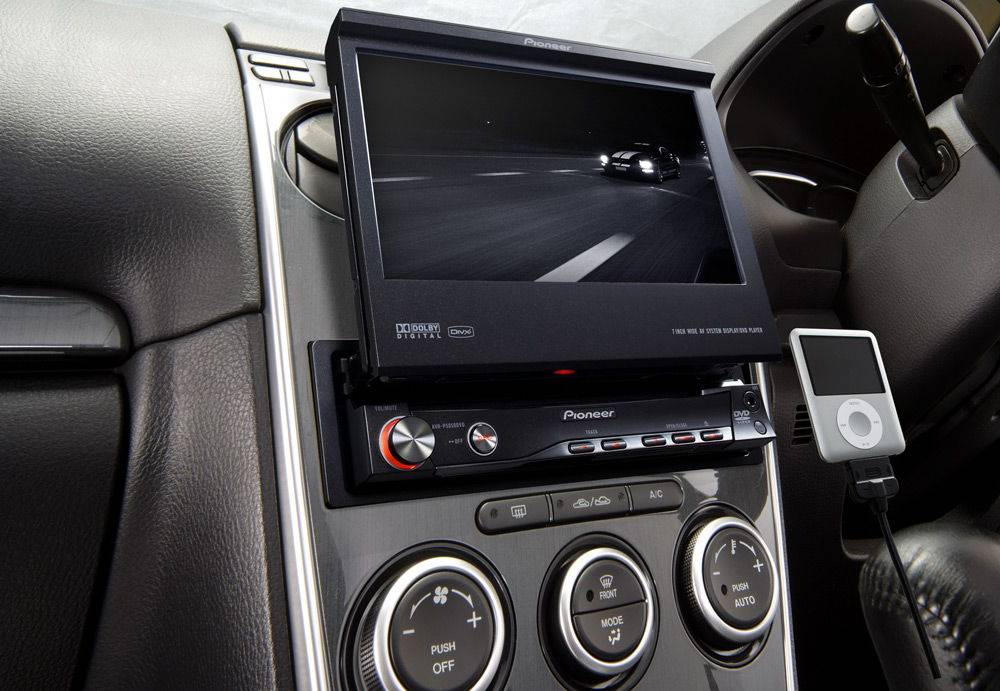

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

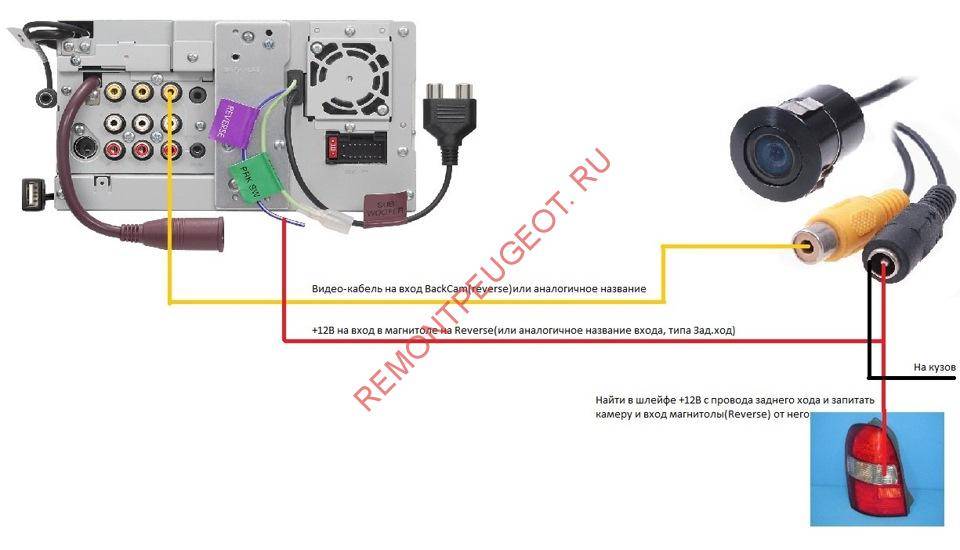

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

1.  Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
3. Камеру фиксируют к бамперу либо над номерами.
4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

• Скотч;
• Паяльник;
• Шуруповерт;
• предохранитель 0,5 А;
• клей;
• отвертки и ключи.

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто

А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Способы и схемы подсоединения камеры заднего вида к монитору

Кроме классического способа с прокладкой кабелей есть более продвинутый вариант — беспроводное соединение. Не понадобится снимать обшивку, протаскивать и крепить провода, достаточно приобрести беспроводной модуль. Он устанавливается «по соседству» с камерой и питается от задних фар.

Беспроводное соединение

Подключение через реле нужно при возникновении помех на экране вследствие нестабильного напряжения или применения ШИМ-модуляции. Вдобавок, у ряда автомобилей камеры не запускаются вообще.

Схема

Подключение через реле станет решением проблемы — плюс от задних фонарей надо провести к управляющему входу переключателя. Видеокамере дается сеть 12 В с помощью силовых контактов реле.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.
