Карбюратор ВАЗ 2108 – конструкция устройства и ее особенности + Видео

Регулировочные винты карбюратора Солекс 2108

Вращая эти винты можно отрегулировать обороты холостого хода двигателя в соответствии с нормой (650-700 об/мин для ВАЗ 2108, 2109, 21099).

Винт «количества» топливной смеси

Ввернут в отлив с резьбовым отверстием в средней части корпуса карбюратора. Своим наконечником касается ребра рычага управления дроссельной заслонкой первой камеры. Предназначен для увеличения объема топливной смеси поступающей в цилиндры двигателя на холостом ходу. При заворачивании, своим наконечником перемещает рычаг управления, приоткрывая дроссельную заслонку первой камеры – обороты ХХ растут. При выворачивании – обороты ХХ падают. Наконечник винта «количества» так же выступает в роли минусового контакта в системе ЭПХХ. Он сигнализирует о начале открытия дроссельной заслонки блоку управления ЭПХХ. По этому сигналу прекращается подача топлива в систему ХХ. См. «Система ЭПХХ карбюратора Солекс».

Винт «качества» топливной смеси

Винт «качества» расположен в нижней части корпуса карбюратора и перекрывает своим конусом выходное отверстие топливной смеси из системы холостого хода.

Он предназначен для контроля за точной дозировкой топливной смеси поступающей через систему холостого хода в цилиндры двигателя путем изменения сечения этого отверстия. Проще говоря, винт «качества» пускает дополнительный бензин в топливную смесь на ХХ, тем самым, обогащая ее.

Особенности регулировки: изначальное положение винтов «количества» и «качества» — 1 – 1,5 оборота от полностью завернутого состояния.

Подробнее об устройстве и работе системы холостого хода: «Система холостого хода карбюратора Солекс».

Винты регулировки положения дроссельных заслонок обеих камер карбюратора и воздушной заслонки

Необходимы для установки дроссельных заслонок обеих камер карбюратора в нужное положение для пуска и нормальной работы двигателя.

Винт регулировки положения дроссельной заслонки первой камеры карбюратора (при пуске двигателя)

Расположен на рычаге управления дроссельной заслонкой первой камеры карбюратора. Закреплен пружинным фиксатором. Служит для установки величины пускового зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора при взведении пускового устройства (вытягивании «подсоса»). В этом случае рычаг управления воздушной заслонкой воздействует на винт и через него на рычаг управления дроссельной заслонкой.

Винт регулировки положения дроссельной заслонки второй камеры карбюратора

Расположен на отливе нижней части корпуса карбюратора. Закреплен пружинным фиксатором. Сверху на него надет защитный колпачок. На головку винта опирается рычаг управления дроссельной заслонкой второй камеры карбюратора.

Винт предназначен для регулировки величины зазора между стенками смесительной камеры карбюратора и кромками дроссельной заслонки (0,1±0,05 мм) в целях предотвращения скапливания топлива при работе ускорительного насоса. Нужное положение винта выставляется на заводе и больше не меняется.

Винт регулировки положения воздушной заслонки (регулировки пускового устройства)

Винт регулировки пускового устройства расположен в торце корпуса пускового устройства карбюратора Солекс. Он застопорен контргайкой.

Винт предназначен для ограничения хода диафрагмы пускового устройства при пуске двигателя. Тем самым достигается оптимальный угол открытия воздушной заслонки (пусковой зазор) необходимый для притока дополнительного воздуха в топливную смесь на режиме пуска.

Регулировочные винты карбюратора Солекс 2108, 21081, 21083

Примечания и дополнения

— Выставить положение дроссельной заслонки второй камеры карбюратора Солекс можно только после снятия его с двигателя.

голоса

Рейтинг статьи

Регулировка привода дроссельной заслонки

На рисунках ниже показаны положения воздушной заслонки при утопленном и вытянутом подсосе.

Регулировка воздушной заслонки карбюратора ВАЗ 2104, 2105, 2106 и 2107 заключается в следующем:

Утапливаем подсос.
При помощи шлицевой отвертки отворачиваем винт фиксирующий тягу (пружина ставит ее вертикально).
Закручиваем винт.
Проверяем ход воздушной заслонки.

Если вы почувствовали, что приемистость двигателя крайне низкая, а динамика разгона оставляет желать лучшего, то рекомендуем вам обратить внимание на регулировку привода дроссельной заслонки, проще говоря — «газа». В данной регулировки лучше задействовать напарника

Из инструментов нам понадобится отвертка, фонарь, штангенциркуль и ключ на 8

Из инструментов нам понадобится отвертка, фонарь, штангенциркуль и ключ на 8.

Утопите полностью «подсос» или закройте воздушную заслонку.
Далее, напарник должен полностью выжать педаль газа до упора в пол. В этом случае воздушная заслонка должна полностью открыться, как показано на рисунке ниже. После отпускания педали «газа», заслонка должна полностью закрыться без каких-либо остаточных зазоров.
При помощи штангенциркуля измеряем длину тяги — она должна составлять восемь сантиметров. Для тяги подгоняется при помощи вращения наконечников, предварительно открутив контргайки.
Ставим тягу на место и повторно проверяем степень открытия воздушной заслонки при помощи педали «газа».

В данной статье мы описали вам, как самостоятельно отрегулировать карбюратор ВАЗ 2104, 2105, 2106, 2107. Надеемся, что наша статья оказалась для вас полезной.

Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.

Выше показаны положения заслонки при вытянутом и утопленном «подсосе».

Для регулировки привода делаем следующее:

утопите «подсос»;
Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
Затяните винт;
Проверьте ход заслонки.

При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.

Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.

Утопите полностью «подсос» (привод воздушной заслонки).

Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.

Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.

После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.

Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.

Настройка и регулировка

Первым делом двигатель прогревается до момента включения вентилятора. Далее на слух винтами количества подкручиваются обороты. Работа должна быть ровной, при резком нажатии на педаль газа провалы отсутствовать, а обороты при этом расти быстро и плавно. Винтом качества регулируется количество выхлопных газов. В идеале из выхлопной трубы в сухое время года не должно быть видно никаких выходящих газов (они-то будут, но не видимы глазу, если всё работает правильно). Всё тоже можно сделать, глядя на показания тахометра. К сожалению, на многих моделях советских автомобилей он отсутствует в принципе, поэтому чаще всего настройку придётся делать всё же на слух.

Для полной регулировки, прочистки и настройки карбюратор снимается с автомобиля. Порядок действий при снятии устройства с автомобиля:

снимаются воздушный фильтр и его корпус;

отсоединяются все трубки и тросики;

Если не уверены, что будете в состоянии поставить всё обратно, все крепления перед отсоединением можно сфотографировать, например, на камеру мобильного телефона.

Позаботьтесь о месте, где будут выполняться работы. Оно должно быть проветриваемым, свободным от различных взвесей, стол вытерт и покрыт тканью или старыми газетами. Перед глазами лучше иметь схему карбюратора. Раскладывать мелкие детали желательно в различные баночки и коробочки строго по порядку. Приготовьте ёмкость для растворителя марки «646». Приобретите ремкомплект для Вашего карбюратора, стоит он сущие копейки.

смотрим на поплавки. Они должны быть параллельны друг другу. При наличии любых механических повреждений без раздумий заменяйте на новые. Игольчатый клапан должен свободно ходить в гнезде, при этом шарик не должен нигде задерживаться;

протираем крышку от неизбежной грязи и масла, для этого используем ванночку с растворителем. Можно оставить на некоторое время «откиснуть»;

пусковое устройство просто протирается, в противном случае можно нарушить правильную работу всевозможных втулок и рычагов;
жиклёры и трубки очищаются растворителем, затем выдуваются сжатым воздухом. При промывании жиклёров помните о том, что крайне не рекомендуется использовать ветошь, тряпки и т.д., так как отверстия забиваются очень легко;

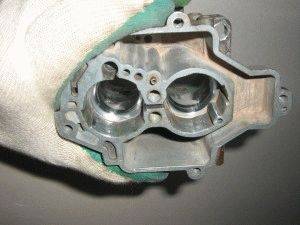

корпус очищается аналогичным способом: кинуть в растворитель и дать отмокнуть, далее продуть. Если заметили какие-либо повреждения в местах прилегания, придётся менять его целиком;

следующим шагом осмотрите ускорительный насос. Аналогично — недопустимы заедания, просадки, шарик должен перемещаться без затруднений;

экономайзер должен ходить легко, а диафрагма без повреждений. Если есть подозрения, заменяем её на новую из ремкомплекта;

собираем в обратном порядке. При этом используем новые прокладки, кольца, шпильки, меняем топливный фильтр. Новые жиклёры лучше оставить до лучших времён, если к предыдущим не было никаких вопросов, так как велика вероятность ошибиться, да и брак в ремкоплектах встречается часто;
устанавливаем карбюратор на автомобиль, подключаем все трубки и пробуем завестись. С первого раза может ничего и не получиться, хотя это и редкое явление, обычно заводится сразу, правда, работать будет нестабильно. Если порядок сборки был соблюдён, это не беда;
чтобы не сбиться, закручиваем винты качества и оборотов до конца.

В заключении можно сказать, что карбюратор «Солекс» один из лучших, если не лучший среди всех отечественных изделий. При грамотной настройке и своевременном обслуживании он будет показывать отличные результаты на протяжении всего срока службы.

Таблица жиклёров карбюратора «Солекс 21083»

Также посмотрите видео по настройке карбюратора «Солекс 21083»

Снятие и установка Solex

Для того чтобы произвести ремонт или продувку (промывку) карбюратора, его необходимо снять. Снимается узел достаточно просто, это может сделать практически любой автомобилист самостоятельно. Снимаем устройство следующим образом:

выключаем зажигание, в первую очередь производим съем корпуса воздушного фильтра;
демонтируем с привода дроссельной заслонки возвратную пружину;
отсоединяем трос газа;
отворачиваем крепления тросика подсоса;
откручиваем четыре гайки, на которых крепится сам корпус карбюратора;
демонтируем узел.

Установка производится в обратной последовательности.

Устройство карбюратора Солекс 21083

1– рычаг ведущий, второй камеры привода;
2 – винт регулировочный количества подаваемой смеси для холостого хода;
3 – сектор для подогрева карбюратора;
4 – вентиляционный патрубок картера двигателя;
5 – приводной рычаг для ускорительного насоса;
6 – клапан запорный электромагнитный;
7 – воздушной заслонки рычаг;
8 – крышка карбюратора;
9 – специальный винт для крепления камеры жидкостной;
10 – корпус камеры жидкостной;
11 – корпус карбюратора;
12 –дроссельной заслонки рычаг второй камеры;
13 – блок рычага управления непосредственно дроссельными заслонками;
А — специальные метки для точной установки пружины биметаллической пускового устройства.

1 – ось для поплавка;
2 – клапан игольчатый;
3 – поплавок;
4 – специальная прокладка для карбюраторной крышки;
5 –пускового устройства крышка;
6 – винт;
7 – пускового устройства диафрагма;
8 – специальная прокладка;
9 –воздушной заслонки рычаг;
10 – жиклер топливный холостого хода;
11 – запорный клапан электромагнитный;
12 – патрубок для подачи горючей смеси;
13 – крышка карбюратора;
14 – фильтр топливный;
15 – корпус в сборе с приводными рычагами полуавтоматического пускового устройства;
16 –винты регулировочные воздушной заслонки пускового зазора и приоткрывания первой камеры дроссельной заслонки;
17 – специальный хомут для закрепления корпуса пружины биметаллической;
18 – жидкостная камера;
19 –в сборе корпус с пружиной биметаллической;
20 – экран пружины биметаллической.

Схема карбюратора Солекс 21083

1 – винт регулировочный количества подающей смеси для холостого хода;
2 – провод электрический экономайзера концевого выключателя для принудительного холостого хода;
3 – узел подогрева карбюратора;
4 – диафрагма для насоса ускорительного;
5 – ускорительного насоса крышка;
6 – приводной рычаг ускорительного насоса;
7 – ускорительного насоса кулачок привода;
8 – крышка экономайзера режимов мощностных;
9 – диафрагма для экономайзера режимов мощностных;
10 – жиклер топливный экономайзера режимов мощности;
11 – клапан экономайзера режимов мощности;
12 – распылители с клапаном подачи топливной смеси для ускорительного насоса;
13 – распылители главных систем дозирующих;
14 – воздушные главные жиклеры с трубками эмульсионными;
15 – топливные главные жиклеры;
16 – корпус карбюратора;
17 – винт регулировочный для дроссельной заслонки;
18 – стопор для винта регулировочного;
19 – колпачок стопора;
20 – заслонка дроссельная второй камеры;
21 – дроссельной заслонки ось второй камеры;
22 – дроссельной заслонки тяга приоткрывания первой камеры;
23 – блок с рычагом управления заслонками дроссельными;
24 – пружина возвратная заслонки дроссельной первой камеры;
25 – рычаг ведомый, привода заслонки дроссельной второй камеры;
26 – рычаг ведущий, привода заслонки дроссельной второй камеры;
27 – пружина рычагов привода заслонки дроссельной второй камеры;
28 – заслонка дроссельная первой камеры;
29 – пружина возвратная заслонки дроссельной второй камеры;
30 – заглушка винта регулировочного (состава) качества подающей смеси холостого хода;
31 – ось заслонки дроссельной первой камеры;
32 – винт регулировочный качества подаваемой смеси холостого хода

Карбюратор оснащен двумя основными дозирующими системами, второй и первой камер, системой холостого хода с переходной системой первой камеры. Системой переходной второй камеры, эконостат, экономайзер режимов мощностных, полуавтоматическое устройство пусковое и ускорительный диафрагменный насос.

Карбюратор Солекс 21083, цена которого составляет около 4500 рублей (150$) и остается приемлемой для автомобилистов, заслужил свое признание благодаря своим отличным техническим характеристикам и экономичности. Кроме этого, неисправности карбюратора Солекс 21083, которые возникают довольно редко, легко поправимы если следовать инструкциям по их устранению.

Некоторые автолюбители предпочитают под свои предпочтения дорабатывать заводской карбюратор Солекс 21083, увеличивая его мощность, а тем самым приемистость своей машины. Есть несколько вариантов правильного тюнинга карбюратора Солекс 21083, так что, при желании можно серьезно улучшить работу своего автомобиля в общем.

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
набор рожковых ключей малых размеров — 8, 10, 13 мм;
круглогубцы;
резиновая груша (спринцовка);
2—3 деревянных зубочистки;
ветошь.

Компрессор для продувки карбюратора

Жидкости для очистки каналов карбюратора

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»). Покупать и менять жиклёры нельзя, поскольку штатные рассчитаны на весь срок службы машины, а в ремкомплектах часто продаются подделки с большими отверстиями для топлива.
