Не горит лампочка зарядки аккумулятора – о чем это сигнализирует?

Как определить причины

Если светится индикатор АКБ при заведенном моторе, первым делом замеряют напряжение (U) на клеммах посредством мультиметра, состояние генератора, электропроводки, различных элементов системы.

Для подробной диагностики понадобятся:

• две отвертки;
• лампочка на 12 В;
• мультиметр;
• ключ на 10 мм;
• плоскогубцы и нож;
• мелкая наждачная бумага.

Порядок диагностики:

1. Осмотрите приводной генераторный ремень: он должен быть натянут так, чтобы поворачиваться на 90 градусов, не больше. Поверхность ремня в идеале сухая, без следов влаги или масла.
2. Замерьте U на АКБ в статическом состоянии. Когда мотор заглушен, это значение составляет 12-13 В. Если ниже, проблема в генераторе.
3. Прогрейте авто и замерьте U на низких холостых оборотах. Норма лежит в диапазоне 13,5-14,5 В. Меньший результат – АКБ недозаряжается, больший – перезаряд батареи.
4. Увеличьте обороты мотора до 2-3 тыс. об/мин. U в норме – до 14,5 В. Если оно возрастает, следует осмотреть регулятор напряжения.
5. На холостом ходу нужно зажечь фары, включить иные потребители энергии, затем измерить напряжение. Результат не должен быть ниже 13,8 В.

Если с напряжением все нормально, а индикатор не гаснет, речь идет о ложном срабатывании, нужно проверять датчики. Если показатели снижены до 12,7 В, батарея не заряжается, и индикатор загорелся правильно. Придется проверить контакты АКБ и генератора и провести диагностику.

Вероятные причины

Причин того, почему нет зарядки аккумулятора на ваз 2114, может быть довольно большое количество.

Самые же вероятные из них выглядят следующим образом:

• бортовая сеть (а вместе с ней — и генератор — перегружены);
• генератор не соответствует применяемой АКБ и наоборот;
• контакты ослабли либо окислились;
• щетки износились;
• приводной ремень ослаб;
• произошел обрыв обмоток генератора;
• произошло замыкание ротора;
• произошло замыкание статора;
• вышли из строя подшипники;
• регулирующее реле вышло из строя.

Как можно видеть, причин, по которым на ваз 2114 генератор не дает зарядку — довольно много, и поиск следует начинать с самых вероятных и простых из них, переходя к более сложным.

Диагностика

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

• без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
• под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Важно!
Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.

Проверку под нагрузкой следует выполнять аккуратно, соблюдая технику безопасности: во время включения зажигания не прикасаться голыми руками к силовому выводу и кабелю. Показания мультиметра снимают дважды: во время запуска двигателя, и спустя 20-30 секунд. При пуске двигателя силовой ток может достигать пиковой отметки до 670 Ампер в зависимости от мощности агрегата. Аккумулятор отдаёт значительную часть энергии на стартер для первичного проворота коленчатого вала – в этот момент показатель напряжение на клеммах падает. Нормой считается значение в 8-9 В, если падение во время пуска критическое и доходит до 6 В, то батарея полностью неисправна.

После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».

Сгоревший предохранитель в монтажном блоке диагностируют по состоянию плавкой перемычки. Для того, чтобы определить какой из них отвечает за лампочку индикатора АКБ, нужно воспользоваться электросхемой в техническом описании автомобиля (расположение отличается в зависимости от марки силового агрегата). Предохранитель включён в общую цепь и контролирует несколько потребителей: вся индикация на приборной панели, подсветка прикуривателя, свет в салоне. Обычно это гнездо F3, номиналом в 10 Ампер.

Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

Неисправное реле в монтажном блоке тестируют на вольтаж при включённой бортовой сети. Напряжение на выводе реле должно быть не менее 9 Вольт.

Диодный мост и реле-регулятор напряжения генератора проверяют на запущенном двигателе: на холостом ходу доводят обороты агрегата до 4000 об/мин и делают замер напряжения мультиметром на выводах ротора. Если показатель находится на отметке около 14,5 Вольт, то узлы генератора исправны.

Часто причиной отсутствия индикации АКБ бывает незначительная причина: перегоревшая лампочка или плохо закреплённый в гнезде предохранитель. Для устранения нарушения достаточно пошевелить выпавший предохранитель и поставить его на место в гнезде до упора.

Если вышедший из строя элемент не установлен и контрольная лампочка не загорается, то проводят компьютерную диагностику, снимая коды ошибок в ЭСУД. Для этого используют разъём ODB-2 (под рулевой колонкой), компьютер или ноутбук с установленной программой, либо специальный сканнер. Все ошибки заносятся системой в журнал памяти ЭБУ (электронного блока-контроллера), структура кодов дана в техническом описании автомобиля – на всех моделях они разные. С помощью сканнера или ноутбука расшифровывают системную ошибку и устанавливают причину сбоя. Такой метод диагностики даёт полную картину о состоянии всех узлов за всё время их эксплуатации.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Полезные рекомендации

Чтобы ваш автомобиль не испытывал проблем с зарядкой батареи, воспользуйтесь следующими советами:

Не игнорируйте сигналы приборной панели автомобиля. В таком случае вы сможете решить проблему на начальной стадии ее развития.
Регулярно осматривайте ремень генератора. От него напрямую зависит правильная работа всей электрики на борту. При наличии дефектов как можно скорее проводите его замену.
Проверяйте напряжение от генератора на аккумулятор

Если заметили несоответствие – диагностируйте бортовую сеть.
Периодически обращайте внимание на состояние клемм АКБ. Если заметили окисление – устраняйте этот дефект. Их можно обработать при помощи WD-40.
Изолируйте генератор и аккумулятор от попадания воды, чтобы не случилось короткого замыкания

Мойку двигателя доверяйте профессионалам.
В ремонте схемы зарядки аккумулятора не используйте дешевые запчасти.

Их можно обработать при помощи WD-40.
Изолируйте генератор и аккумулятор от попадания воды, чтобы не случилось короткого замыкания. Мойку двигателя доверяйте профессионалам.
В ремонте схемы зарядки аккумулятора не используйте дешевые запчасти.

Подводя итог, отметим, что аккумулятор – это наиболее важный элемент в электросети автомобиля. Поэтому следует производить своевременное обслуживание цепи зарядки и по необходимости менять необходимые детали. В таком случае вы обеспечите надлежащую систему работы. В статье мы рассказали вам об основных неисправностях, от которых может загореться лампа зарядки АКБ и что с этим делать. Надеемся, наши рекомендации помогут вам в решении рассматриваемой проблемы.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

1. Ослабление натяжения ремня на генератор, его износ или повреждение; перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
2. поломка реле-регулятора, диодного моста, дополнительных диодов;
3. появление обрыва в цепи возбуждения генератора;
4. снижение качества контакта на клеммах АКБ или выводе генератора;
5. износ щеток генератора;
6. отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

1. контрольную лампочку на двенадцать Вольт,
2. две отвертки (с плоским и крестообразным жалом),
3. мультиметр,
4. пассатижи,
5. ножик,
6. для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Масло в кпп ваз 2106 рекомендованное производителем

Как отрегулировать руль на ваз 2114

Установка ремней безопасности на ваз 2106

Момент затяжки гбц ваз 2107 карбюратор

Как подключить туманки на ваз 2107, особенности установки, какие лучше выбрать, схема подключения

Схема подключения фаркопа на ваз 2104

ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки

ЗДТ на ваз 2114 установка

Несколько советов по эксплуатации аккумуляторных батарей

Если АКБ на вашем авто отслужила все мыслимые и немыслимые сроки, которые рекомендует производитель, нужно срочно менять ее. На такой батарее и контакт на клеммах плохой, и греется она быстро, и замены электролита требует очень часто

Нет никакого смысла экономить на столь важном для авто элементе, как аккумулятор. Помните, что даже самые лучшие АКБ допускается эксплуатировать не более 3–4 лет

При использовании аккумуляторной батареи не забывайте, что при минусовых температурах воздуха чересчур высокий разряд способен привести к промерзанию электролита и нарушению целостности ее корпуса. А при активной эксплуатации машины в любых условиях (даже в идеальных, если таковые бывают) время годности АКБ существенно уменьшается.

Кроме того, периодически следует проводить работы по предотвращению сульфатации АКБ. Но стоит помнить, что любая аккумуляторная батарея после 4-х лет эксплуатации считается отработанной и её следует заменить.

Напоследок добавим, что любые выявленные неисправности аккумулятора желательно устранять сразу. Не нужно откладывать ремонт этого оборудования до тех пор, пока автомобиль банально остановится посреди дороги, или же в одно прекрасное утро вы не сможете его завести.

Электроцепь

В первую очередь проверяется проводка разъема,
который сидит на генераторе. На многих современных авто этот кабель
коричнево-белый или красный, выходит на штекер, расположенный в приборной
панели.

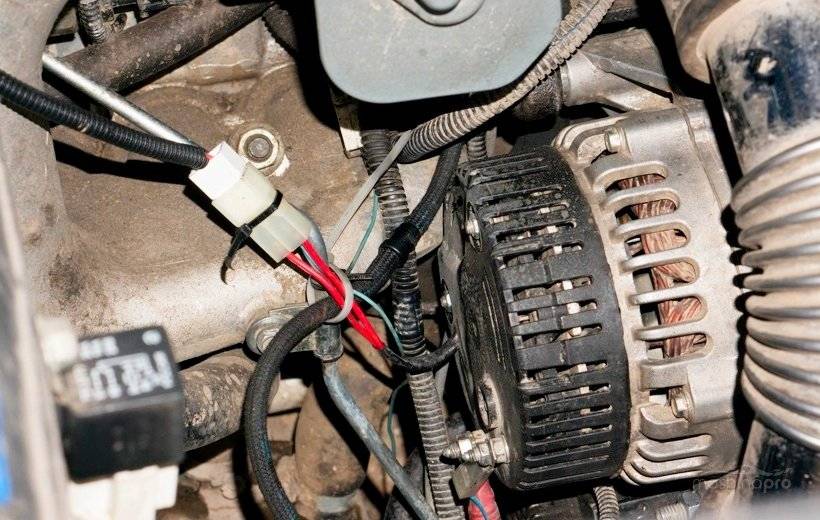

Разъем генератора
Разъем генератора с красным проводом

Как проводят его диагностику:

• открывают
  капот;
• снимают разъем с генератора;
• замыкают
  его на массу.

Если при включенном зажигании не горит лампа АКБ,
надо частично разобрать приборную панель автомобиля. Здесь нужно поискать
штекер, куда входит провод под номером 32. Это и есть цепь, отвечающая за
работу индикатора аккумулятора. Его надо прозвонить мультиметром, чтобы
определить целостность. При отсутствии прозвона данного провода, это укажет на проблему
— обрыв. Неисправность, как правило, бывает в подкапотном пространстве.
Например, повреждение изоляции или полное разрушение провода в районе
соединения с разъемом.

Второй сценарий — когда провод лампы звонится. Тогда
надо полностью разобрать приборку, чтобы демонтировать и проверить микросхему
(на нее как раз подключается провод лампочки под ножкой 32, это минус).

На 21 ножку идет плюс от замка зажигания, и через
всю консоль замыкает 32 ножку (при включении), а затем уже поступает на реле
регулятор.

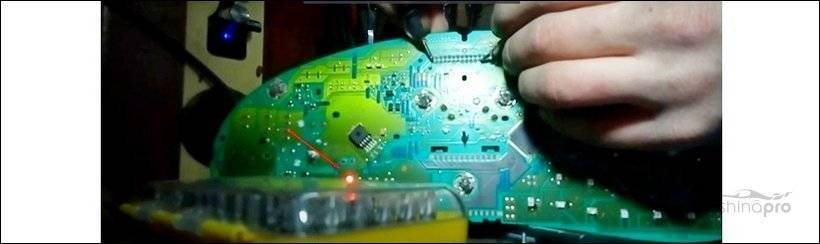

Блок с микросхемой
Блок с микросхемой, который расположен внутри
консоли

Теперь о том, как проверяется микросхема:

• регулируемый блок напряжения ставится на
  12 вольт;
• выходы импровизированного блока
  соединяют с щупами тестера;
• щупы мультиметра прикладывают к 21 и 32
  ножке одновременно;
• если на блоке загорается красный
  индикатор — приборка целая, в противном случае надо будет заменять сгоревшие
  диоды.

Включен индикатор
Индикатор включён

Другая проблема может затрагивать контакты. Это
довольно частая неисправность, проявляющаяся обычно в период весны. После
зимних морозов на штекерах/разъемах оседает влага, которая провоцирует
окисление. В результате этого лампа заряда аккумулятора работает нестабильно
или вообще отказывается загораться. Тут поможет грамотная очистка соединения и
нанесение пластичной смазки на контакты (АКБ также подразумевается).

Итак, мы выяснили, что когда при включении зажигания
не горит контрольная лампа зарядки аккумулятора, действуют 4-я основными
способами. Проверяют АКБ, предохранитель (реле), саму лампочку и электроцепь.
Более сложной окажется ситуация, когда причиной становится генератор — напряжение не поступает из-за неисправности узла. В этом случае придется его
демонтировать и проводить ремонт.

Что делать, если лампочка загорелась и двигатель не заводится

Диагностика системы АКБ заключается в проверке генератора и электропроводки. Из инструментов нам понадобится тестер, лампочка 21 Вт. с припаянными проводами.

В первую очередь проверяем натяжение ремня генератора.

Допустимый прогиб ремня составляет 6–10 мм

Если всё в порядке, переходим к проверке электропроводки. В первую очередь проверяем тестером напряжение на обмотке возбуждения генератора (самый тонкий провод).

На рисунке деталь 2-обмотка возбуждения генератора ВАЗ

Выбираем на тестере предел измерений до 20 вольт, постоянное напряжение (DCV). Один щуп подключаем к «-» АКБ, второй на провод обмотки возбуждения, не снимая её с генератора. Включаем зажигание и, не заводя двигатель, проверяем показания тестера — оно должно быть в пределах 5–8 вольт. Если напряжение есть — неисправность генератора (обрыв обмотки ротора, реле-регулятора), если нет — проверяем исправность лампы в приборной панели и напряжение на ней. Если и на ней нет напряжения — то это обрыв проводки от АКБ до приборной панели.

Если в приборной панели и на лампе напряжение есть, а на генератор не приходит — случился обрыв между генератором и приборной панелью. Можно попробовать продублировать цепь индикаторной лампы: между обмоткой возбуждения и «+» АКБ включим лампу 21 Вт (используются в стоп-сигналах, задних противотуманных фарах), включаем зажигание — лампа должна тускло светиться. Если же лампа продолжает гореть и при выключенном зажигании, то необходимо проверить контакты замка зажигания на наличие короткого замыкания.

Если электропроводка исправна, или неисправность устранили, перейдём к проверке генератора. Для этого снимаем генератор с автомобиля и частично его разбираем.

Видео: как разобрать генератор, если индикатор АКБ мигает или горит в полнакала

Нам будет достаточно снять заднюю крышку и реле-регулятор. Осматриваем всё внутри: не должно быть обгоревших контактов, следов коррозии и окисления.

После этого мультиметром проверяем диоды моста на обрыв и короткое замыкание. При неисправности одного из них, диодный мост меняется в сборе. Осматриваем реле-регулятор: щётки не должны заедать и не иметь трещин. В любом случае лучше заменить на новое.

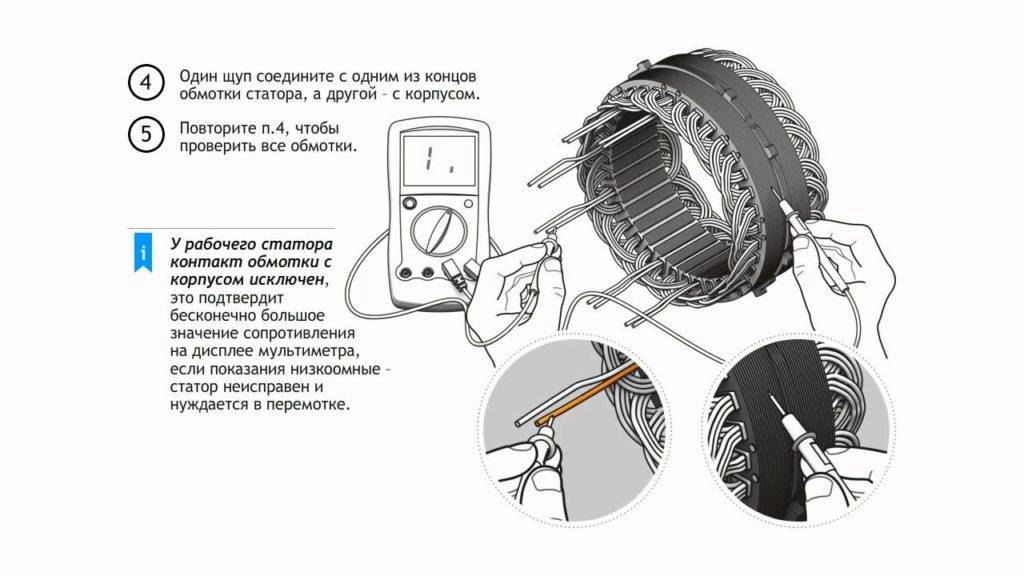

На заключительном этапе проверяем обмотки на обрыв и короткое замыкание.

Для проверки обмоток генератора достаточно снять заднюю крышку

На этом проверку генератора можно считать законченной. При обрыве или коротком замыкании в обмотках ротора или статора они подлежат замене.

После ремонта или замены генератора или ремонта электропроводки лампа неисправности генератора погаснет сама.

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить  состояние  зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки  снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора.  Также может потребоваться полностью заменить провод от генератора на аккумулятор.

Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А.  В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы

Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе

Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны

Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов,  тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки

p, blockquote 27,0,0,0,0 —>

1. Не светится вообще, ни при каких условиях

Наиболее вероятным является выход из строя самой лампы.

p, blockquote 28,0,0,0,0 —>

Доступ к ней можно осуществить, только демонтировав приборную панель. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Если оно находится в пределах от 13, до 14,5 Вольт, значит система зарядки в норме.

p, blockquote 29,0,0,0,0 —>

Следует проверить предохранители, обслуживающие приборную панель. Можно отключить-подключить разъем приборной панели. Иногда можно, не снимая приборную панель, нащупать гнездо лампочки генератора сзади панели и, вращая на четверть оборота против часовой стрелки, снять лампу. После этого ее необходимо прозвонить и, в случае неисправности, заменить.

p, blockquote 30,0,0,0,0 —>

Отсутствие свечения лампочки может быть следствием обрыва проводки, идущей к генератору. Толстый провод (плюсовой зарядный) оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить.

p, blockquote 31,0,0,0,0 —>

Следует проверить наличие напряжения аккумулятора на контакте толстого провода генератора. Тонкий проводник, идущий на генератор, часто бывает неисправен.

p, blockquote 32,0,0,0,0 —>

2. Лампочка зарядки аккумулятора не горит, но зарядка есть

Возможные неисправности – обрыв нити накала лампочки или неисправность контактов приборной панели. Многие автолюбители, зная, что аккумулятор заряжается, пренебрегают этой неисправностью, и продолжают эксплуатировать автомобиль. До поры, до времени.

p, blockquote 34,0,0,0,0 —>

Свечение лампочки зарядки аккумулятора может отсутствовать при плохой «массе». Если автомобиль заводится от аккумулятора нормально, возможно, нарушен контакт между кузовом автомобиля и минусовой клеммой АКБ, кузовом автомобиля и двигателем. Это довольно частая неисправность, даже для автомобилей с небольшим пробегом.

p, blockquote 36,0,0,0,0 —> adsp-pro-2 —>

3. Мигает во время движения

Моргание лампочки – свидетельство «провалов» напряжения генератора. Лучше, конечно, в таком случае продиагностировать напряжение бортовой сети в динамическом режиме.

p, blockquote 37,0,0,0,0 —>

Это позволяет сделать даже простейший OBD-сканер

После подключения к автомобилю сканера, следует в движении обратить внимание на колебания напряжения бортовой сети, меняя ритм движения, включая-выключая различные электроприборы

p, blockquote 38,0,0,0,0 —>

Возможные причины такой неисправности – замыкания электропроводки, пробуксовывание шкива генератора

Особое внимание следует уделить проблеме, если моргание сопровождается наличием посторонних запахов в салоне горючего происхождения. Замыкание электропроводки – главный враг автолюбителя (после ДТП и гаишников ???? ). p, blockquote 39,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

4. Работает в штатном режиме, но зарядка отсутствует

В этом случае следует обратить внимание на качество клемм, надежность «массы» в соединениях минусовая клемма АКБ – кузов автомобиля, кузов автомобиля – двигатель. В отдельных случаях система электроники может сбоить и не видеть отсутствие зарядки. p, blockquote 40,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —>

Каждый автолюбитель, начиная движение, должен в обязательном порядке проверить показания приборов контроля, в том числе и индикатора заряда АКБ.

p, blockquote 41,0,0,0,0 —>

Чем можно обработать двери автомобиля от замерзания в холодное время года.

Видео — в чем может быть проблема, если горит лампочка зарядки аккумулятора, но зарядка есть:

p, blockquote 43,0,0,0,0 —> p, blockquote 44,0,0,0,1 —>

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями

могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания?

Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.
