Почему не горят противотуманные фары на ВАЗ-2114: обзор основных причин

не горят габаритные огни и подсветка приборов и устройств , проблемы в электрике

Автор темы Cesa, 14.11.2007, 10:35

Авторизуйтесь для ответа в теме

#1 Cesa

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2007, 10:35

Наступил первый мороз (-15 ночью). Машина с утра завелась без притензий. Прогрел ее как следует, чтоб в салоне тепло было и в путь тронулся. Проехал километра 3 тухнет подсветка приборов и устройств в салоне, а с наружи пропадают габариты. Ближний свет продолжает работать. Развернулся и поставил машину на стоянку.

Вечером осмотрел и прозвонил — предохранители F10, F11 целые. Кнопка включения габаритов и ближнего света то-же целая. Ближний свет работает. Кроме габаритов и подстветки не работают противотуманные фары и фонари. Нажатие тормоза сопровождается подсветкой соответствующих фонарей. Печка тоже работает. В чем косяк непойму? В мурзилке схема проще некуда, почти прямой провод через предохранители. Если предохранители ОК, то противотуманки как минимум должны работать (даже если сдохло реле контроля ламп).

Может кто знает в чем причина? Есть вариант — глюк в разъемах. Но где и какие они?

∧

• Полное редактирование
• Быстрое редактирование

#2 IgorFS

Супермодераторы

16 253 cообщений

51

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2007, 13:19

http://fs.vaz.ee/Студия «Финальный Штрих»индивидуальный винил, наклейки, диодные ленты, установка и другое ..

! ! ! вся клубная артибутика ! ! !! ! ! календари на 2010 — 2015 годa, наклейки, значки, брелоки, рамки под номер.. пишите в личку ! ! !

Внести свой вклад в общее дело! ты тоже можешь помочь сайтуhttp://www.vaz.ee/forum/index.php?showtopic=20372

∧

• Полное редактирование
• Быстрое редактирование

Пользователи-2

43 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2007, 13:45

∧

• Полное редактирование
• Быстрое редактирование

#4 aka rus

Пользователи-2

2 966 cообщений

13

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2007, 13:59

Ничто не дается так дешево как хочется

тачка тюненая/ремонтированая в специалезированных мастерских — это кусок железа, тачка которую тюнил/ремонтировал своими руками — это часть тебя

∧

• Полное редактирование
• Быстрое редактирование

#5 TER

Пользователи-2

5 280 cообщений

10

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2007, 14:31

Скорее всего именно предохранитель или кнопка.Или, опять же, колодка, подходящая к кнопке, не контачит.

А если разъёмы, то видимо на подходе к ЧЯ. Там такие большие колодки.

Русский тюнинг — бессмысленный и беспощадный.

Товарищ! Верь! Пройдет она,И демократия, и гласность!И вот тогда ГосбезопасностьПрипомнит Ваши имена.

∧

• Полное редактирование
• Быстрое редактирование

#6 Cesa

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2007, 15:24

Скорее всего именно предохранитель или кнопка.Или, опять же, колодка, подходящая к кнопке, не контачит.

А если разъёмы, то видимо на подходе к ЧЯ. Там такие большие колодки.

предохранители прозвонил — рабочие.кнопку и прозвонил — рабочая.на разъеме к кнопке провода целые, без визуальных дефектов и наплавлений. так, что скорее всего дело в дугом.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

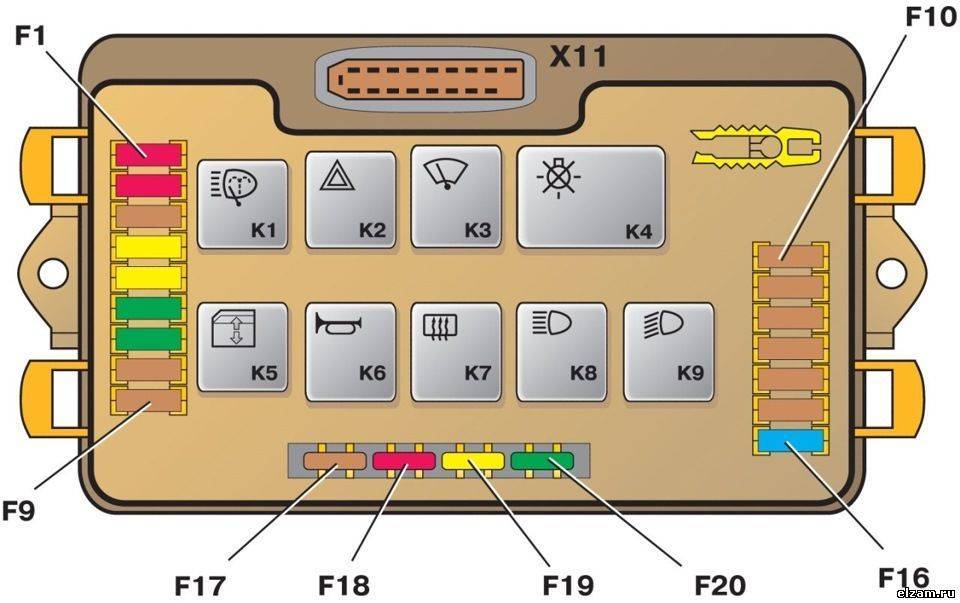

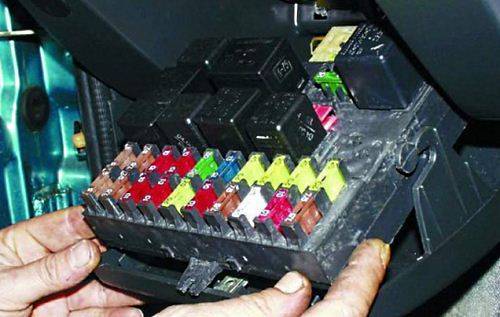

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Начнем с реле.

Обозначение	За что отвечает
Работа ламп автомобиля
Электростеклоочистители лобового стекла
Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
Включение ближнего света
Включение дальнего света
Участок для установки дополнительного устройства
Работа обогрева на заднем стекле

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение	Номинальный ток	За что отвечает
Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
Ближний свет левой фары
Дальний свет левой фары
Правый передний противотуманный фонарь
Электростеклоподъемники дверей
Лампа-переноска, прикуриватель
Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
Обогрев заднего стекла
Очистители и омыватель лобового стекла
Резервный предохранитель
Правые габариты
Ближние лампы в правой фаре
Дальние лампы в правой фаре
Левая противотуманная фара
Подогрев сидений в салоне
Аварийный сигнал, сигналы поворотников
Сигнал стоп, подсветка замка зажигания, подсветка салона
Печка салона, подсветка бардачка, прикуриватель
Фонарь заднего хода, контроль работоспособности стоп-сигнала
Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

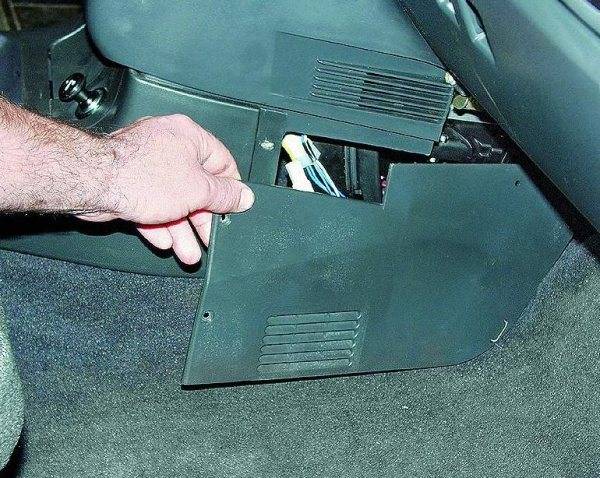

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Силовые предохранители

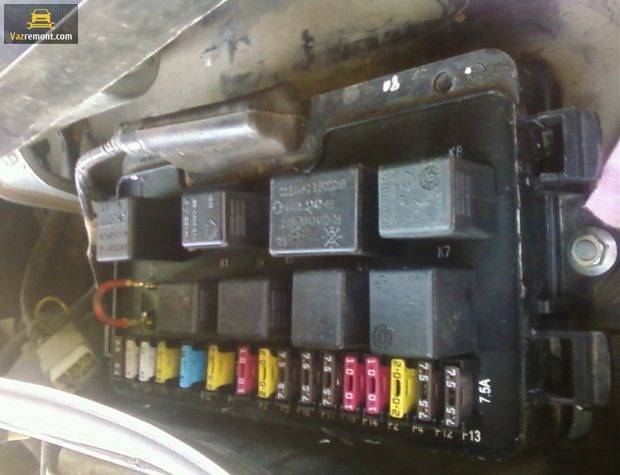

Блок силовых предохранителей и реле находится на планке под панелью (торпедой), у ног переднего пассажира, для доступа нужно отогнуть пластиковую боковую панель.

В зависимости от модели автомобиля вид блока может немного отличаться от предоставленного на фотографии.

Самые нижние реле и предохранитель — бензонасос. При включении зажигания бензонасос включается на 5 секунд, для создания давления в системе. Проверьте массу и контакты этого блока, а также осмотрите проводку. Может быть перебит провод от реле к насосу, который проходит по полу под обшивкой.

Самое верхнее реле — вентилятор охлаждения радиатора. Если оно исправное, см. информацию про предохранитель F5.

Схема соединений монтажного блока

Большинство серьёзных проблем электрики решаются заменой монтажного блока предохранителей и реле. Цена такого блока в сборе около 1500-2000 руб. Обычно из-за окисления контактов, перепадов тока, попадания влаги после мойки, пыли, грязи и прочих факторов дорожки печатных плат и контакты становятся зелёными или чёрными, да и просто выходят из строя.

Если вашей ВАЗ 2115 несколько лет и с блоком ничего не делалось, то очень высока вероятность увидеть при его снятии все описанные выше проблемы. Замена блока на новый позволит избежать многих будущих проблем. Электрика станет работать как нужно, скорее всего даже лучше. Нередки случаи, когда после замены начинают работать приборы, которые вообще раньше никогда не работали. Водители привыкают к автомобилю и не знают, как должно быть в полностью исправном состоянии.

Поэтому при серьёзных проблемах советую не экономить и менять блок. Также не лишним будет заменить подрулевые переключатели — сэкономит много нервов и времени в будущем, да и будет просто приятно водить исправный авто.

Ещё один важный момент при неисправностях электрики ВАЗ-2115 — наличие хорошего контакта на корпус. Блок заземляется на корпус автомобиля и использует его в роли второго провода. При ослаблении гайки, которая фиксирует клемму этого контакта могут начаться любые странности в поведении приборов. Если начались перебои и нестабильная работа каких-либо узлов, проверьте надёжность этого заземления на корпус.

А у вас часто возникают проблемы с электрикой? Какие можете подсказать пути решения подобных проблем? Может был какой-то особый случай, напишите о нём, будет полезно другим автолюбителям.

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Схема подключения к бортовой сети ПТФ Наглядная схема подключения ПТФ

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

• Перегорание предохранителя.
• Сгорели лампочки.
• Окисление контактных соединений.
• Нет контакта на массу.
• Не работает кнопка.
• Отсутствует питание.
• Неверное подключение.
• Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

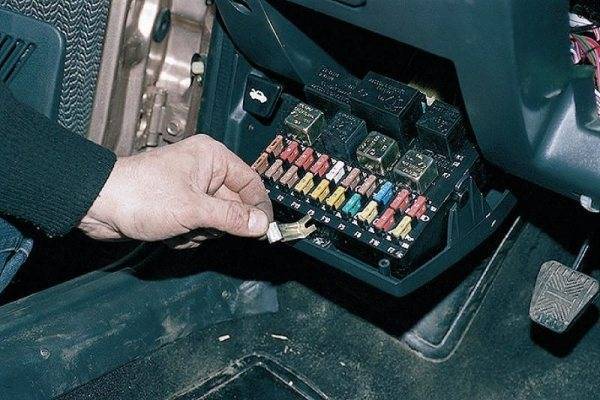

Перегорание предохранителя

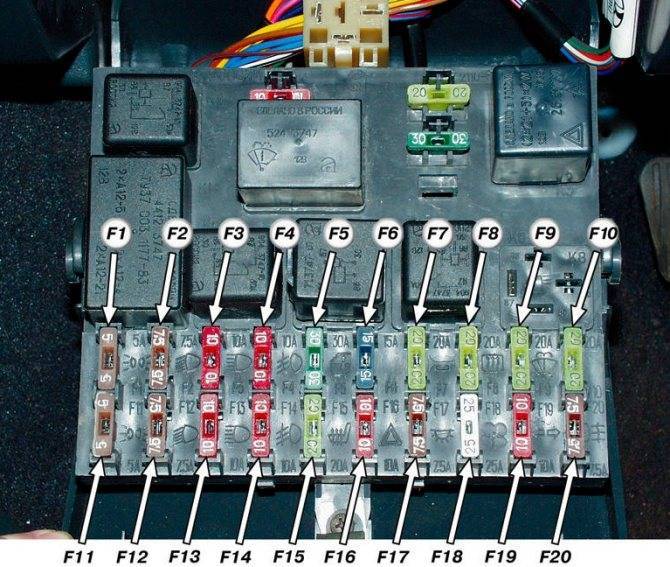

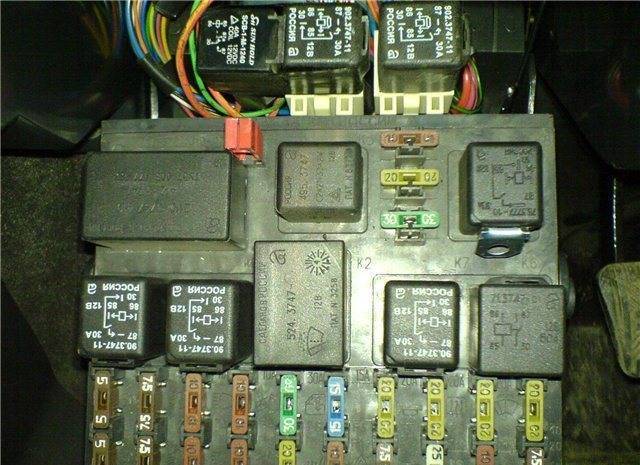

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

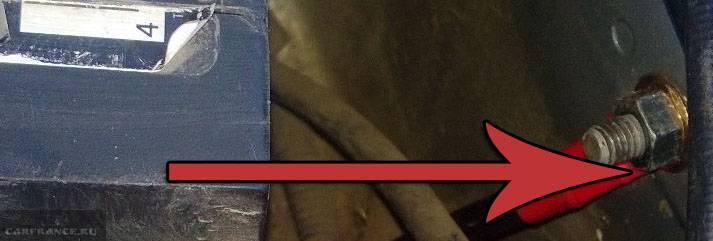

Нет контакта на массу

Провод на массу с аккумулятора

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

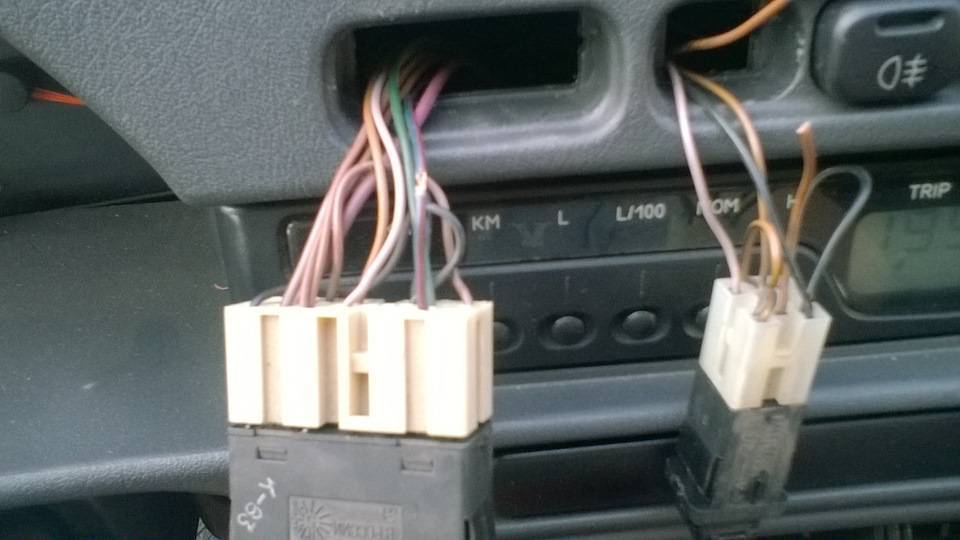

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Схема проверки питания противотуманных фар

Неверное подключение

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

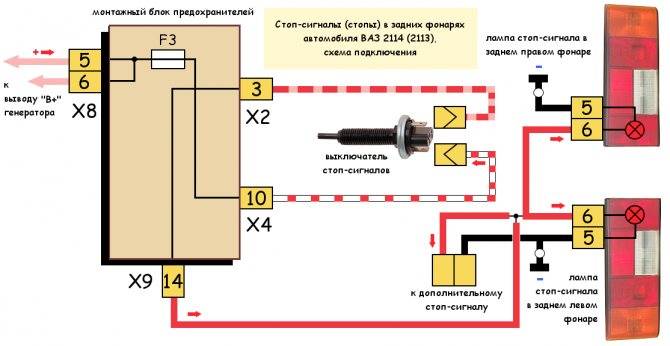

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Установочный комплект ПТФ, реле отмечено стрелочкой

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Перечень наиболее вероятных причин из за которых не работает ближний свет фар:

Лампа ближнего и дальнего света

Перегорела спираль ближнего света в лампе

В автомобильных фарах установлены лампы внутри которых расположены две спирали, то есть одна отвечает за ближний свет, а другая за работу дальнего света. И при включении лампы, накаливаются разные нити.

Своими руками исправить такую поломку не получится, потребуется заменить лампу на рабочую.

Перегорел предохранитель

Обратите внимание на блок с предохранителями, очень часто бывает что причина именно в них. Нужно убедится что все предохранители целы и не перегорел ли один из них, который отвечает за ближний свет, если обнаружите перегоревший, то замените его на новый. И если дело в нём то вам повезло это самый недорогой способ решения проблемы

И если дело в нём то вам повезло это самый недорогой способ решения проблемы.

Окислились провода

Нужно проверить все контакты на местах соединений: лампы, реле и блока предохранителей. Они могли отсоединиться, окислиться, либо иметь плохой контакт.

Исправляем: зачищаем и надёжно закрепляем. Так же незабываем и про ещё и подрулевой переключатель автомобиля.

Сломалась кнопка включения ближнего света

Может быть, что сломалась кнопка ближнего света, а также включатель габаритных огней. Если проблема несложная например отошёл контакт или окислился провод, то можно попробовать исправить её своими руками. Но бывает ломается сам механизм кнопки, в этом случае придётся её заменить.

Регулярно выходит из строя предохранитель ближнего света фар

Такая ситуация довольно часто происходит у владельцев иномарок. Здесь два варианта неисправностей:

— коротит провод — плохой контакт с его предохранителем.

Нет контакта на массу

Проверьте хорошо ли закреплён контакт минус от лампочки на массу автомобиля.

Если же вам всё-таки ничего не помогло из наших советов, то лучше всего прозвонить проводку. Но, а если вы с электрикой не «дружите», тогда обратитесь к профессионалам.

Не горит дальний свет . Бывает, что не загорается дальний свет фар. Причины этого такие же, что и у ближнего света. Так что ищите возможную причину в тексте выше.

Надеемся мы помогли найти причину, почему у вас не работает ближний свет фар.

А в скором будущем надеемся на всех автомобилях будут стоять вот такие системы

https://youtube.com/watch?v=gnpstzCV0j4

Процесс подключения туманок на ВАЗ 2114

Когда вы все подготовили, можно переходить к этапу установки и подключения противотуманных фар. Монтаж лучше выполнять по инструкции, представленной ниже, соблюдая последовательность действий:

1. Подключение противотуманных фар на ВАЗ 2114 начинается с определения места кнопки на торпеде. Его можно выбрать любым, но лучше всего установить в штатный вариант убрав заглушку.
2. Снимаем с передней панели решетку. За ней будут расположены две колодки, используемые для включения фар, индикации работы противотуманных фар и подсветку кнопки. Разъем для ПТФ установлен с завода, вне зависимости от комплектации автомобиля.
3. Расположив кнопку в выбранном месте, занимаемся ее подключением, после собираем панель обратно.
4. Нам нужно открутить блок предохранителей, приподнять его и найти две колодки под номером 7 и 8.
5. Прокладываем к блоку от места установки реле жгут из 4 проводов с контактами, которые должны идти в комплекте.
6. После занимаемся подключением реле. Нам потребуется схема подключения противотуманок на ВАЗ 2114. К колодке №8 монтажного блока на 8 клемму подключаем провод от 30 контакта реле. 87 контакт идет на 1 клемму той же колодки. 85 соединяется с колодкой №7 на клемму 17, а 86 подается на массу.
7. Напряжение на туманки подается со 2 и 3 контакта колодки под №8, а массу в основном закрепляют на гайку блок-фар.
8. От 1 колодки с 6 контакта идет провод на 1 контакт переключателя наружного освещения, и с 4 колодки монтажного блока с 4 контакта на 2 контакт.
9. После нужно подключить кнопку управления. Здесь задействованы 5 и 19 контакт 4 колодки (Подробнее можно рассмотреть на схеме описанной выше).
10. Далее стоит установить противотуманные фары в нужное место. Если у вас уже имеется штатный бампер в котором имеются отверстия под туманки, значит просто установите их в стоковое место.

11. Если нет, то подготовьте отверстия. Для этого лучше воспользоваться ГОСТом, в котором сказано, что ПТФ должны быть установлены по высоте не менее 250 мм над грунтом, и не более 400 мм от габаритной ширины.

12. Перед вырезанием лучше отыскать владельца ВАЗ 2114 уже с установленными ПТФ, замерить бампер и подготовить трафарет под отверстия.
13. После все размеры переносим на свой бампер. Обводим по трафарету и начинаем вырезать. Когда отверстие вырезано стоит доработать его напильником, чтобы выровнять край.
14. Если все сделано правильно, можно установить в бампер «очки», и если все подошло, он не будет отличаться от стока.

Не работают туманки ваз 2114

Как я думаю, Вы уже убедились, что на ВАЗ 2114 и на других «Самарах» головной свет фар оставляет желать лучшего, а в пасмурную и дождливую погоду чувствуешь себя как ежик в тумане. Поэтому, противотуманные фары значительно улучшают ситуацию, освещают обочину.

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Предохранитель

Каждая ПТФ имеет отдельный предохранитель F8 и F9 в блоке предохранителя номиналом в 7,5 А. Проверьте его целостность – замените. Если же вы не нашли предохранитель в монтажном блоке, то скорее всего, в вашем случае ПТФ установлены предыдущим хозяином, а предохранители на них находятся либо рядом с самими противотуманками, либо рядом с реле. Если же у вас не работают обе ПТФ, то скорее всего проблема с предохранителями отпадает – т.к. чтобы одновременно перегорели оба предохранителя не представляется возможным, хотя все бывает в нашей жизни.

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Самый простой вариант – заменить и проверить на заведомо рабочее реле, так же можно попробовать постучать по нему. Когда вы включаете кнопку ПТФ – должен происходить щелчок реле. Если реле не щелкает – либо заменить реле, либо на него попросту не идут питание.

Нет питания

1. Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).
2. Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму.

Почему нет плюса на фишке противотуманных фар? Пред менял, сам провод не оборван, ВАЗ 2115.

• Можно ли подключать ПТФ без реле? – 3 ответа
• Подключение противотуманок на ВАЗ 2114 – 3 ответа
• Как подключить проводку противотуманных фар ВАЗ 2115 – 1 ответ
• Как подключить ПТФ на ВАЗ 2114? – 1 ответ
• Установка ПТФ – 1 ответ

А на предохранитель приходит плюс??

Вы габариты включили когда плюс там искали? ПТФ без габаритов не работают, это первое, второе, они включаются через реле которое может быть не установлено. Если при включенных габаритах, при включении ПТФ щелчка реле нет, то или самого реле нет или нет напряжения на управление этим реле. Если реле есть и оно щелкает, значит проблема в силовой части ПТФ(предохранитель, само реле не исправно, обрыв в цепи).

Вот схема с описанием, думаю разберетесь?

Судя по описанию вы смотрели только общий предохранитель. Гляньте ещё F8 и F9.

Проверьте приходит-ли силовой + на реле и уходит-ли он него дальше, поставьте другое реле(щелчок не означает, что оно рабочее), проверьте контакты предохранителя в блоке и прозвоните их, может и дорожка в самом блоке отгорела,

Птф случайно не перестали работать после к.з.?

Еще больше полезных советов в удобном формате

Подключение противотуманок на ВАЗ 2114

Можно ли подключать ПТФ без реле?

Как подключить ПТФ на ВАЗ 2114?

Как подключить проводку противотуманных фар ВАЗ 2115

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Блок предохранителей и реле ВАЗ 2110 — 2112

Категория: Техническая помощь Опубликовано 08.04.2014 16:02

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света . Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света . Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп .

4 — токонепроводящий пинцет для снятия предохранителей .

5 — реле стеклоподъемников . Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации . Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера . Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители .

9 — реле противотуманных фар . Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя . Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла . Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания . Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни . Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре . Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

https://youtube.com/watch?v=gb3RjQDFw48

Ремонт и замена реле противотуманок

Для начала следует убедиться в том, что реле задних противотуманных фар ваз 2114 неисправно.

Сделать это можно при помощи мультиметра — достаточно включить его на измерение постоянного тока с пределом в 20 вольт и проверить наличие напряжения на выходах:

• 1 и 3;
• 2 и 3;
• 6 и 3 (при работающем двигателе).

При отсутствии какого-бы то ни было вольтажа на этих контактах можно сделать однозначный вывод о том, что реле вышло из строя.

Проверку можно выполнить и другим, более простым способом — достаточно внимательно прислушаться и включить задние противотуманки. Если реле исправно — оно обязательно издаст характерный громкий щелчок.

Ремонт вышедшего из строя реле следует начать с внимательного осмотра его контактов, ведь чаще всего именно они являются причиной неисправности. Так, покрытые пленкой окислов выходы следует аккуратно зачистить при помощи шкурки или тряпочки, смоченной керосином. Следует проверить и провода, подходящие к ножкам реле — бывает, они ломаются прямо у клеммы вследствие вибрации — их следует припаять на место.

Если в пути произошел обрыв главных питающих проводов реле, то решить проблему можно, переподключив проводки с контактов 1 и 2 на контакт 6. Выполнять эту процедуру следует обязательно при выключенном двигателе и со снятой с АКБ минусовой клеммой — в противном случае можно спровоцировать короткое замыкание.

Если после всех перечисленных выше мероприятий починить реле противотуманных фар так и не удалось, то остается только выполнить его замену на новое (аналогичной модели). Для этого достаточно отсоединить провода от выходов старого реле и подключить их к ножкам нового реле в точно такой же последовательности.

Заканчивая разговор о реле противотуманок, дадим еще один небольшой совет. Иногда причиной неисправности этого устройства является залипание его внутренних контактов. Для того, чтобы вернуть их в рабочее состояние — нужно просто аккуратно постучать по корпусу реле (помогает такой способ не всегда, но довольно часто).

Разумеется, что использовать этот метод следует в крайних случаях (например, в поездке), а по возвращении домой реле нужно все-таки заменить, поскольку в ближайшее время оно может вновь выйти из строя.
