Подшипник подвесной карданного вала: замена, диагностика, ремонт

Замена карданного вала своими руками

Для замены карданного вала целиком или его отдельных частей нужно выполнить определенную последовательность действий:

Первым делом проверить наличие необходимого инструмента. Нам понадобится молоток, отвертка, съемник стопорных колец, наставка из алюминия или меди, а также набор ключей. Очень часто можно обойтись всего тремя размерами последних – 12, 13 и 27. Перед разборкой поставить метки в узлах стыковки карданного вала. Самое ответственное место – соединение с задним мостом. Обычно метки ставят зубилом или наносят при помощи краски. Простая процедура, помогающая избежать проблем от неправильной сборки. Если же пренебречь этим советом, после ремонта КВ вероятно появление вибраций или полный выход из строя деталей карданного вала. Можно снимать КВ. Для этого при помощи ключа на 13 отвернуть болты, соединяющие подвесной подшипник и поперечную опору. Далее следует заняться гайками, удерживающими карданный вал и задний мост. Первостепенная задача – замена крестовины карданного вала. Чтобы сделать это, нужно снять стопорные кольца. Соответствующий инструмент у вас должен иметься. Далее следует расположить кардан таким образом, чтобы крестовина оказалась на весу.  Демонтаж крестовины нужно произвести оправкой и молотком. Аккуратными ударами выпрессовать чашку. Повернув КВ на пол-оборота, можно достать чашку, которая уже выбита. Затем приступить к извлечению второй. Если замена карданного вала не планируется, нужно тщательно прочистить проушины, в которые вставляются чашки крестовины

Не должно остаться коррозии и грязи Особое внимание стоит уделить местам установки стопорных колец. Загрязнения в этих местах совершенно недопустимы

Из новой крестовины нужно извлечь чашечки и установить их в проушины КВ Затем можно одеть на место чашку

Но осторожно – очень легко потерять иголки. Устанавливать деталь надо таким образом, чтобы стала доступна канавка стопорного кольца

Поместить последнее в соответствующее углубление, тем самым фиксируя чашечку. После чего провернуть карданный вал. Проделать такие же действия для второй чашечки

То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением. При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала. Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27. Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник. Проще всего заменить карданный вал в сборе. Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его

После чего провернуть карданный вал. Проделать такие же действия для второй чашечки. То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением. При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала. Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27. Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник. Проще всего заменить карданный вал в сборе. Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его.

При наличии необходимых навыков заменить карданный вал целиком или отдельные его части можно за несколько часов. Главное сразу же обнаружить неисправность и незамедлительно заняться ремонтом.

Как заменить крестовины карданного вала:

Диагностика и ремонт

Прежде чем приступить к замене узла, мастер выполняет диагностику. Для этого рукой проверяется радиальный и осевой люфт, а также проворачивается вал — это позволяет обнаружить биение кардана. Снимается кардан в несколько этапов:

• отворачиваются болты, удерживающие кардан и фланец заднего моста;
• кардан извлекается из удлинителя;
• отгибаются усики стопорной шайбы;
• извлекается П-образная пластина;
• вилка стягивается со шлицов (как правило, с помощью легких ударов молотка);
• опора снимается вместе с подшипником.

Сам подшипник извлекается при помощи съемников. Новый перед установкой тщательно смазывается. Конструкция собирается в обратном порядке. Обязательно устанавливаются шайбы, предохраняющие узел от попадания грязи. В дальнейшем рекомендуется регулярно очищать место опоры — это продлит срок службы трущихся деталей и уменьшит вероятность внезапной поломки.

Наряду с «Газелями» специалисты нашего автосервиса восстанавливают легковые и коммерческие автомобили других моделей: от «Тигуанов» и RAV4 до автобусов «Мерседес». Время ремонта не превышает двух дней даже в самых запущенных случаях. На работы и запчасти предоставляется гарантия.

Здравствуйте! Дилеры предложили купить новые карданы, я посмотрел, подумал, и решил повременить с покупкой, отремонтировать те, что есть. Хочу высказать свою благодарность сервису за быстрый и по настоящему качественный ремонт карданных валов для автомобилей (Скании, Маны) моей организации! Взяли не дорого, сделали отлично.

Рассчитываю на дальнейшее плодотворное сотрудничество!

Всем советую сюда обращаться за ремонтом или изготовлением карданных валов!

Здравствуйте! На NISSAN X-treil развалилась крестовина. Думал сам перепрессую, посмотрел пару роликов как кулибины сами колхозят в гараже- понял что надо обратиться к СПЕЦИАЛИСТАМ! Нашел в инете сайт Кардан Вал Сервис Центра, и поехал к ним. Встретили как родного! Произвели диагностику кардана, заменили обе крестовины на хорошие японские! ОТБАЛАНСИРОВАЛИ! Покрасили и через 3 часа выдали как новый! Всем знакомым рекомендую к ним обращаться.

Источник

От чего зависит цена замены карданного вала на СТО

Заниматься самостоятельной заменой кардана допустимо, если уже есть хотя бы минимальный опыт в устранении автомобильных неисправностей. Иначе можно усугубить проблему. Даже в таком простом узле, каким является карданный вал, нередки поломки по вине неопытных ремонтников. Поэтому лучше всего проводить профилактические осмотры и ремонты на СТО.

Зачастую специалисты автосервиса затрудняются назвать цену ремонта сразу. Им сперва необходимо провести тщательную диагностику, выявить неисправность. Затем определиться с перечнем деталей под замену, посчитать стоимость запасных частей. Потом выяснить временные затраты на проведение ремонтных работ. После калькуляции всех затрат оглашается сумма услуги для автовладельца.

Также на стоимость ремонта КВ влияет марка и модель транспортного средства, немаловажны конструктивные особенности авто. Существует ценовая дифференциация и по географическому принципу. В крупных городах-миллионниках, особенно в столице и Санкт-Петербурге, замена карданного вала обойдется дороже, чем в удаленных от центра местах.

Нередка ситуация, когда в процессе диагностики специалисты СТО обнаруживают другие проблемы, о существовании которых владелец авто даже не догадывался. Причем случается, что устранение этой неисправности нужно делать оперативно, чтобы сохранить работоспособность авто. В таком случае новый ремонт не производится до момента, пока не будет согласован с заказчиком или владельцем машины.

В последние годы автолюбители все чаще устанавливают на своих «железных коней» детали, приобретенные на СТО. Существует ряд веских причин поступать таким образом. Во-первых, станции техобслуживания предлагают очень широкий выбор запчастей по дилерским ценам. Причем подбор запчастей происходит профессионалами, так что вероятность ошибки минимальна. Замена выполняется быстро и квалифицированно. Кроме того, на все детали и услуги дается гарантия. Это не полный список преимуществ, однако достаточный для большинства автомобилистов. Поэтому многие становятся постоянными клиентами СТО.

Рассмотрим пример, когда нужно заменить карданный вал. Современный рынок автозапчастей предлагает большой выбор таких узлов. Купить их можно как в магазине, так и через Интернет. Цены варьируются в определенных пределах. Независимо от всех вышеперечисленных факторов всегда остается вероятность купить некачественную деталь. Особенно рискуют начинающие автомобилисты, не имеющие опыта покупки автодеталей.

Цены на СТО тоже различаются в зависимости от производителя запчасти, набора сопутствующих услуг и прочего. Поэтому на окончательную стоимость замены карданного вала влияет множество составляющих.

Статистика показывает, что 37 % всех поломок произошло лишь из-за того, что автовладелец несвоевременно обратился за технической помощью на СТО. Если не распознать неисправность в начале, со временем она усугубляется, страдают также смежные узлы и детали.

Профилактику или ремонт транспортного средства нужно делать комплексно и целиком, чтобы изношенных деталей не осталось ни в одном узле авто. Конечно же, стоимость такой услуги будет выше, чем ожидалось. Однако в результате владелец получит надежный автомобиль и сэкономит на непредвиденных расходах. Периодический технический осмотр на станции техобслуживания – основное правило долгой беспроблемной эксплуатации машины.

Замена крестовины ВАЗ 2106 – нет ничего проще

Итак, что делает крестовина? С ее помощью появляется возможность сделать изгиб карданного вала

Обратите внимание на то, как относительно друг друга расположены фланец заднего моста и вал КПП. Верно, ось второго располагается выше, следовательно, нужно как-то хитрить, чтобы передать вращение. Карданный вал должен «переломиться» в двух местах, чтобы движение от КПП к заднему мосту было передано без каких-либо проблем

Кроме того, центр тяжести всего карданного вала должен быть таким, чтобы не появились осевые биения. Не стоит забывать и про подвесной подшипник ВАЗ 2106, с его помощью произведено крепление вала к днищу автомобиля. В случае его разрушения усиливается осевое биение, что приводит к выходу из строя крестовин

Карданный вал должен «переломиться» в двух местах, чтобы движение от КПП к заднему мосту было передано без каких-либо проблем. Кроме того, центр тяжести всего карданного вала должен быть таким, чтобы не появились осевые биения. Не стоит забывать и про подвесной подшипник ВАЗ 2106, с его помощью произведено крепление вала к днищу автомобиля. В случае его разрушения усиливается осевое биение, что приводит к выходу из строя крестовин.

Для проведения ремонта карданного вала вам потребуется следующий инструмент:

1. Ключи рожковые и накидные на «12», «13», «10». Последний можно и торцовый.
2. Плоскогубцы.
3. Плоская отвертка при необходимости.
4. Съемник для стопорных колец.
5. Съемник для крестовин.
6. Молоток и деревянная проставка.

Процедура довольно простая, много времени она не займет:

1. Устанавливаете автомобиль на ровную поверхность, под передние колеса помещаете упоры, заднюю часть поднимаете домкратом. При наличии ямы, эстакады или подъемника, эти процедуры выполнять не нужно.
2. Ключом на «10» выкручиваете два болта, которыми крепится подвесной подшипник к днищу автомобиля. Не стоит сразу же их снимать, лучше сделать это в конце, непосредственно перед снятием кардана.
3. Удерживаете головку болта, которым прикручены друг к другу фланцы кардана и заднего моста, ключом на «12». Гайку выкручиваете головкой на «13».
4. Отпускаете болты крепления подвесного подшипника и наносите по валу несколько резких ударов, чтобы выбить из резиновой муфты его.
5. При помощи съемника извлекаете кольца и наносите молотком через проставку резкие удары по карданному валу. При этом крестовина 2106 должна буквально разлететься – стаканы выпадут из посадочных мест.
6. Перед установкой новой крестовины обязательно очистите посадочное место под нее и нанесите небольшое количество смазки. Не наносите по стакану удары, так как это приведет к тому, что произойдет разрушение игольчатого подшипника. Собрать его очень сложно.
7. Сначала устанавливаете крестовину ВАЗ 2106 на карданный вал, затем на фланец. Или же в обратной последовательности.

Аналогично меняется средняя крестовина, расположенная у подвесного подшипника. Перед установкой кардана убедитесь в том, что стопорные кольца установлены правильно и они при малейшем усилии не выпадут из своих пазов

Обратите внимание, что новые кольца, которые идут в комплекте, могут оказаться толще, нежели канавка под них, поэтому придется использовать старые. И самое главное – желательно перед началом работ наметить расположение карданного вала относительно муфты КПП и фланца заднего моста. Если произойдет дисбаланс, то появится посторонний гул и высокая вибрация

Если произойдет дисбаланс, то появится посторонний гул и высокая вибрация.

Основные неисправности карданного вала

Дефекты, возникающие в кардане, могут иметь различные внешние признаки. Среди наиболее характерных – удары под днищем авто, вибрация и гул, особенно сильный при разгоне. Характер признаков может многое сказать о том, какие части придется заменить.

Ряд несложных неисправностей вполне поддается ремонту своими руками. Для успешного выполнения процедуры необходимо обладать хотя бы минимальными знаниями устройства КВ, а также иметь набор инструментов. Если проблема серьезная, то лучше доверить ее решение профессиональным сервисам. Самостоятельное вмешательство в данном случае может привести кардан в неремонтопригодное состояние.

1. Удары, пинки при включении коробки передач

Если трогание с места сопровождается металлическими ударами, а при разгоне ощущается вибрация:

• Первым делом нужно осмотреть крестовину на карданному валу. Весьма вероятно, что она разрушилась. А удары – следствие люфта в игольчатом подшипнике. В данном случае необходимо заменить деталь.
• Также необходимо проверить степень затяжки болтов карданного вала
• Подвижные шлицы также изнашиваются с образованием люфта. В случае обнаружения дефекта необходимо заменить шлицы.
• Удары могут быть вызваны люфтом в неподвижных шлицах подвесного подшипника. Данная неисправность также устраняется лишь заменой деталей.
• Возможен люфт ШРУСа кардана. В некоторых случаях достаточно перебрать шарнир с заменой смазки. Если же в результате этих действий неисправность не ушла, нужно менять ШРУС.

2. Скрип с постоянным или периодическим характером

При нажатии на педаль акселератора может появляться скрип или писк. Рекомендуется внимательно изучить его особенности, в первую очередь определить – постоянно или периодически возникает посторонний звук. Например, при прогреве машины скрип уходит или остается.

• Заклинивание крестовины кардана, которое также проявляется вибрацией. Явный признак такого дефекта – ржавые подтеки из сальника игольчатого подшипника. Придется потратиться на замену крестовины, так как старая уже повреждена игольчатым подшипником.
• Изношен подшипник промежуточной опоры карданного вала. Такой результат диагностики влечет за собой замену неисправного элемента. Дефект часто проявляется при низких температурах.

3. Постоянный гул, вой или свист, нарастающий со скоростью

Гул, шум или свист постоянного характера, лишь увеличивающийся по мере разгона машины, свидетельствует о неисправности подшипника промежуточной опоры. Значит, смазка в нем уже высохла, и в него проникла влага, вызвав коррозию.

В данном случае не обойтись без тщательной диагностики промежуточной опоры. Если результаты подтвердят неисправность подшипника, нужно как можно быстрее заменить его новой деталью.

Вероятна ситуация, когда подшипник заклинивает. В этом случае он проворачивается в посадочном месте, куда его запрессовывают на заводе. Если это произошло, то просто заменой подшипника уже невозможно решить проблему. Нужно либо восстановить посадочную поверхность, либо менять и эту деталь.

4. Масляные подтеки в месте примыкания кардана к коробке передач

• Там, где соединяется карданный вал и коробка, есть приемный фланец с сальником. Это уплотнительное кольцо с течением времени теряет эластичность и способность обеспечить герметичное соединение. Поэтому необходима периодическая замена сальника.
• Если конструкция КВ такова, что подвижные шлицы соединены с КПП, следует осмотреть шлицевую втулку. Вероятно образование заусенцев и шероховатостей на этом элементе. Есть два возможных пути решения проблемы. Хорошо, если получится убрать эти дефекты наждачной шкуркой. Если же не помогло – тут только замена шлицов.

5. Звон в карданной трубе

• Крышка, предохраняющая от проникновения смазки в трубу, может отвалиться. Проблему решают разрезанием КВ и фиксацией крышки при помощи сварки.
• Произошло отслоение или обрыв опоры сердечника, сделанного из свинца. В продаже нет труб со свинцовыми сердечниками, поэтому придется заменить кардан целиком.
• Образовавшаяся во время сварки карданного вала окалина может остаться внутри. Чаще всего водитель никак не замечает этого. Но бывают случаи, когда особенно большие куски окалины звенят во время движения. Необходимо разрезать кардан и извлечь их.

6. Звон от карданного вала

Наиболее вероятная причина звона – плохое крепление грязеотражателя промежуточной опоры. Нужно выставить его по центру и приварить в четырех местах.

7. Скребущий или шоркающий звук во время движения

Карданный вал во время вращения задевает детали корпуса авто. Наиболее часто кардану мешают картер КПП или детали выхлопной системы.

Как поменять подвесной подшипник Форд Фокус 2?

Замена должна выполняться на смотровой яме с подъемом авто на домкрате.

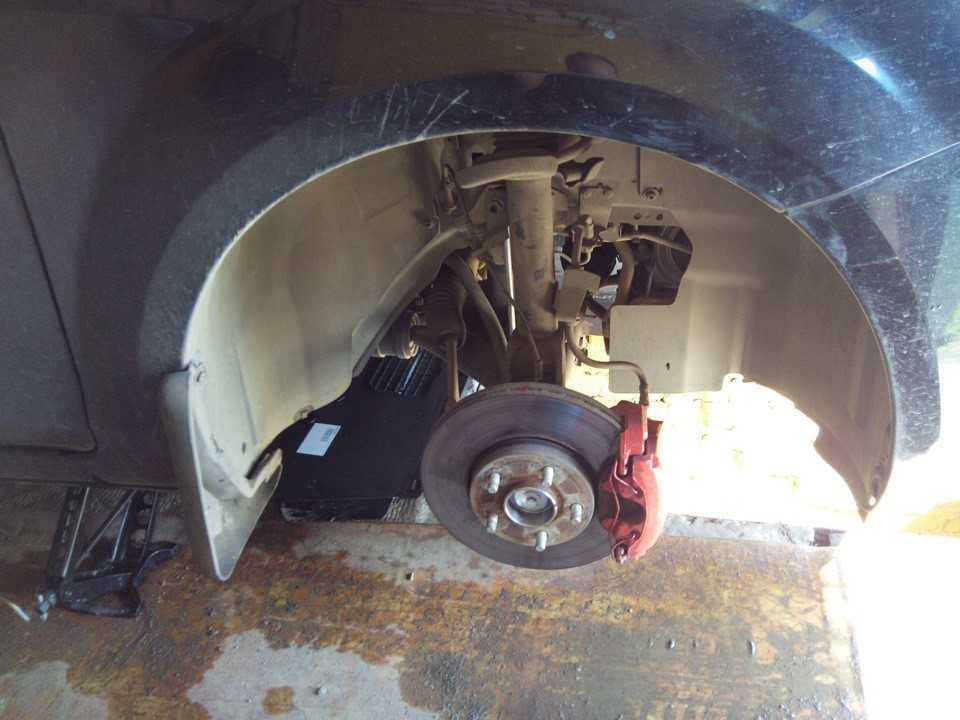

Снимаются передние колеса для получения полного доступа к подвесному подшипнику.

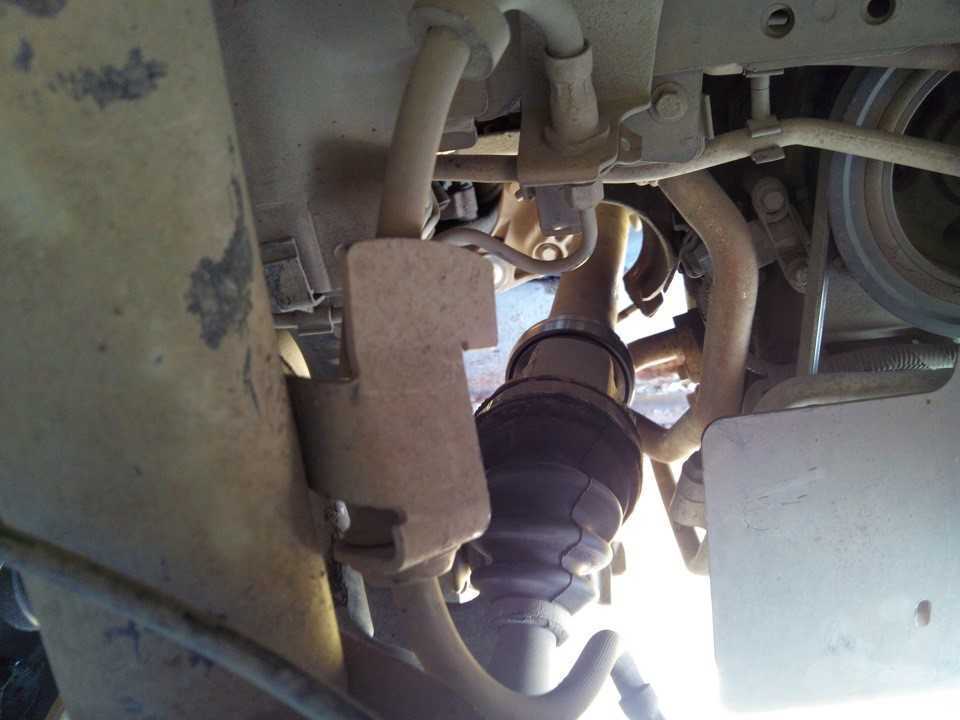

Затем демонтируется защита, сливается масло. С помощью соответствующего инструмента откручиваются скобы.

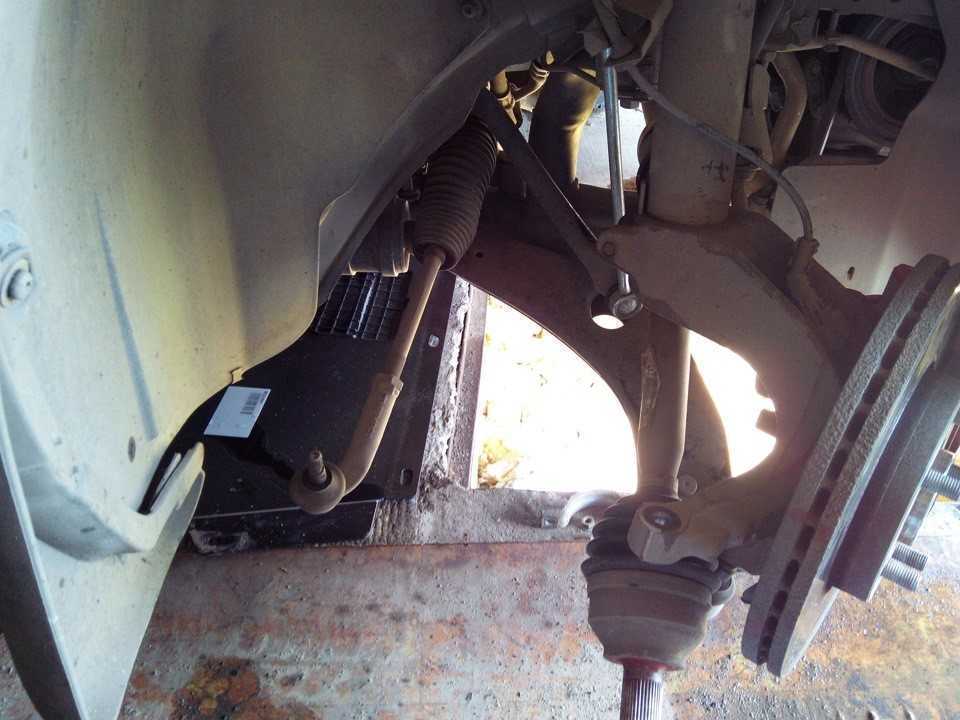

Следующий этап заключается в откручивании и извлечении рулевой тяги и шаровой. Из-за плотной компоновки сделать это трудно, поэтому потребуется приложить физические усилия. Выполняйте плавные движения, натягивая привод в сторону колеса. Так удастся минимизировать риск повредить другие узлы.

Постарайтесь избегать рывкообразных движений, которые часто выполняются при ремонте. Можно нанести повреждения, которые серьезно повлияют на управляемость автомобиля.

После получения доступа к элементу водитель без труда извлечёт его и заменит. Процесс сбора необходимо выполнять в обратном порядке – дополнительных действий не требуется. После завершения замены посторонний шум (или гул) должен полностью исчезнуть.

Специализированные механики выполняют подобную работу за 4-6 тысяч рублей. Мастеру-любителю понадобятся нескольких часов.

Различия для автомобилей Форд Фокус с двигателями 1.6 и 1.8

При замене подвесного подшипника Форд Фокус большей мощности с двигателем 1.8 литров следует обратить особое внимание на запрессовку подшипника. Нередко используются ударные способы, предполагающие применение специальных аппаратов или обычных зубил. Помните, что удары необходимо наносить опосредованно, через металлическую болванку или деревянный брус

В случае прямого удара поверхность компонента может деформироваться

Помните, что удары необходимо наносить опосредованно, через металлическую болванку или деревянный брус. В случае прямого удара поверхность компонента может деформироваться.

После завершения ремонта увеличьте уровень масла в коробке передач, так как при замене некоторое его количество вытекает. Недостаток может привести к повышению трения деталей.

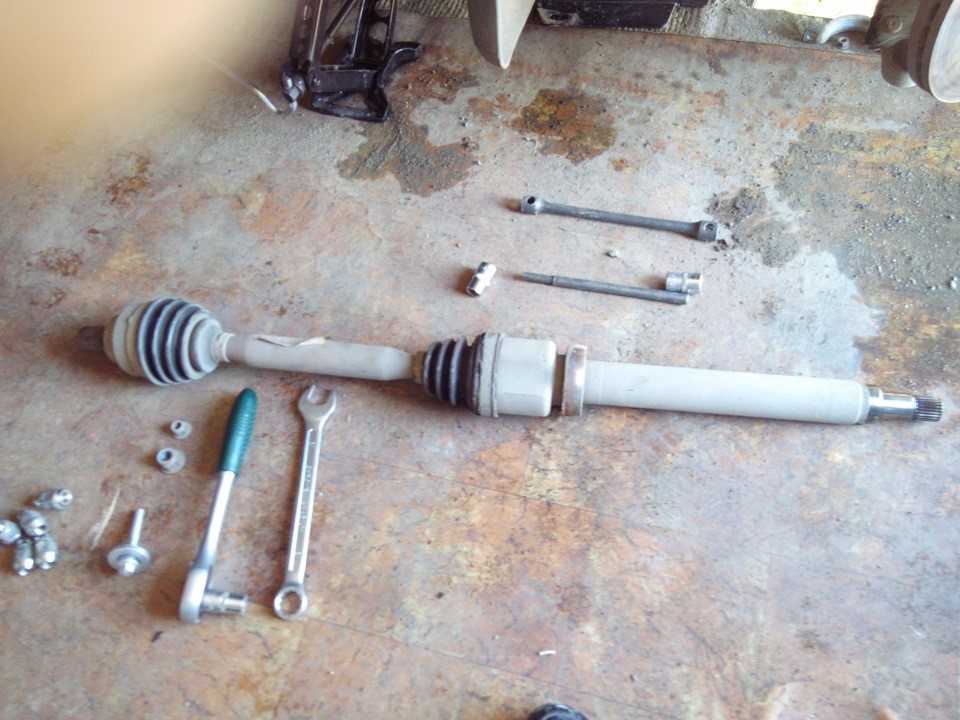

Подвесной подшипник промежуточного вала Форд Фокус 2 расположен на правом приводном валу, и служит его опорой. Так как коробка передач на Фокусах смещена влево к моторному отсеку (относительно водителя), то справа привод длиннее, поэтому необходима дополнительная опора в виде подшипника. Замена подвесного подшипника Форд Фокус 2, как и замена переднего ступичного, требуется сразу, при обнаружении первых признаков неисправности. Если авто с неисправным подшипником правого привода длительное время эксплуатируется, то есть риск повредить смежные узлы (ступицу, ШРУС, АКПП, сам привод).

Диагностика

Если Ваша проблема формулируется как «разбил подвесной подшипник», следует обращаться за диагностикой в специализированный сервисный центр, чтобы точно идентифицировать поломку и выяснить её причину.

При проведении подобной процедуры в автосервисах принимают во внимание тот факт, что первым признаком естественного износа такой детали является вибрация, а также стук в области карданного вала в тот момент, когда автомобиль начинает движение. В случае когда ранее с балансировкой оси не возникало проблем, а стук всё равно появился неожиданно, то первым делом следует произвести проверку подвесного подшипника

Процедура диагностики в автосервисах производиться в следующем порядке:

Сначала машину устанавливают на эстакаду, подъёмник или смотровую яму.
Далее, находят под днищем сам карданный вал. Прежде всего, механики проверяют люфт. Для этого двигают деталь руками в осевом направлении. Свободный ход в такой ситуации является недопустимым явлением.

Далее, диагносты крутят кардан и слушают, как ведут себя подшипники. Если присутствуют вибрация, скрежет, стук, перекаты, то деталь немедленно меняют.
Следующим шагом, производят осмотр корпуса детали. Проверке подвергается степень герметичности всех подшипниковых креплений

Не допускается даже малейшее вытекание смазывающего материала.
Потом работники автосервиса обращают внимание на кронштейн подшипника. Крепление должно быть надёжным.

Важно! Подобный алгоритм позволяет довольно точно определить, исправен подвесной подшипник или требует замены. Лучше всего чтобы описанную процедуру выполнял опытный человек, который уже не в первый раз видит неисправный подвесной подшипник

Как ремонтируется или меняется подвесной подшипник: схема работы

Подвесной подшипник в большинстве случаев поддается ремонту. Исключение составляют случаи, когда:

• элемент несъемный;
• очень сильно поврежден;
• имеет слишком сложное строение, не подразумевающее разбор.

Также хотим отметить, что самое грамотное решение – это произвести замену узла. Стоимость таких подшипников не столь высока, поэтому имеет смысл произвести замену. И разумеется, лучше всего для этого подбирать именно оригинальные модели или модели от известных производителей:

Что будет, если продолжать ездить с неисправным карданным валом?

Неисправности, как правило, проявляются вибрациями и стуками в салоне. Обычно неисправность выявляется ослаблениями креплений деталей, повреждения трубы вызывают дисбаланс карданного вала. Стуки и биения в карданной передаче начинаются из-за увеличения зазорных щелей между крестовиной и подшипниками шлицевых.

Езда с неисправным карданным валом не желателен, так как обрыв вала на машине с открытым карданным валом может привести к аварийной ситуации.

Исправности карданной передачи проверяют во время движения автомобиля.

Типичные поломки карданного вала:

1. Сильный износ подшипников, крестовин карданов.

2. Износ шлицевых соединений.

3. Запущенное состояние карданных валов (вмятины либо трещины на трубах).

4. Ослабление креплений деталей фланцев и вилок карданов.

5. Отсутствие и течь смазки вследствие износа сальников.

Почувствовав поломку в карданной передаче в дороге, водитель должен аккуратно остановиться, проверить и, если будет нужно подтянуть болты крепления фланцев и вилок, опоры, крышек подшипников.

Разборка карданной передачи на дороге нежелательна, есть процентная вероятность нарушения динамической балансировки вала. Валы балансируются на заводе при участии специальных балансированных пластин, на специализированном оборудовании. Нарушить балансировку очень легко, и оно быстро приведет к биению и вибрации карданного вала, тем самым сильный износ частей кардана обеспечен.

Не пытайтесь починить неполадки карданной передачи в пути, самовольный ремонт и неправильный подход к делу может сгубить кардан, Даже гаражный ремонт не желателен, если человек проводящий ремонт не осведомлен обо всех тонкостях процесса.

Неисправности карданного вала обычно возникают редко, если водитель водит аккуратно и правильно ухаживает машиной.

Кардан, как и все механизмы, требует периодической подтяжки креплений, затягивания болтов и смазки, даже малое ослабление креплений деталей, небольшой люфт в шарнирах может вызвать ряд проблем как; биение, вибрации, гул карданного вала. Износ подшипников шлицевого соединения происходит из-за поврежденных пробковых сальников.

Подвесной подшипник ВАЗ 2107 служит опорой для карданного вала автомобилей с задним приводом, таких как ВАЗ 2101-2107 (в том числе инжектор). Сам кардан предназначен для передачи крутящего момента от коробки передач к редуктору заднего моста, который в свою очередь передаёт момент колёсам. Вал является важным элементом «ходовки» автомобиля, поэтому замена подвесного подшипника на ВАЗ 2107 требуется сразу, как только появятся признаки поломки опоры. В случае откладывания ремонта вы рискуете дальнейшими последствиями, так как у кардана появится дисбаланс, его заклинит, так же неисправный кардан становится причиной повреждения смежных узлов трансмиссии.
