Подшипник ступичный ВАЗ: замена своими руками

Достоинства нерегулируемых подшипников iveco

Новая переделка ступиц 2123 под установку нерегулируемых подшипников набирает популярность – это удобно и практично, а при наличии определенных навыков все работы можно сделать своими руками.

Преимущества установки деталей Iveco очевидны:

  • длительный срок службы – около 100 тыс. км пробега;
  • узлы выдерживают высокие нагрузки, которые в три раза выше, чем у заводских подшипников;
  • на автомобиль можно устанавливать колеса с большим вылетом;
  • подшипник не нуждается в регулировке и не требует обслуживания в течение всего периода эксплуатации;
  • переделку можно провести своими руками.

Если вы решились на переделку, сразу проверьте тормозной диск, шрусы и боковые сальники переднего редуктора. При их замене придется опять разбирать ступицы и впрессовывать подшипники, которые придут в негодность.

Ступичный подшипник нива, проблема

Проблему я хочу живописать на конкретном примере. То что ситуация с запчастями, в маленьких  городах и весях, совсем плоха, это мне хорошо известно. Но иногда «весело» и в городах миллионниках. Жалуется постоянный клиент из Казани: вы говорите, что русские подшипники хорошие по качеству. У нас все магазины торгуют ступичными подшипниками тольяттинского завода, в синеньких коробочках. Ходят очень мало, от 5 до 10 тыс км. Ставили в разных сервисах, разными руками. Конец цитаты. Не хотелось расстраивать  татарских нивоводов, но пришлось: тольяттинского подшипникового завода в природе НЕ СУЩЕСТВУЕТ )))

Назначение подшипника полуоси

Подшипник размещается в конструкции заднего моста Нивы Chevrolet, поближе к наружному краю. Как и все подшипники, он делает функцию опоры и сглаживания крутящего момента оси заднего моста. Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая выходит из моста, и к ней крепится фланец, тормозные барабаны и колесо Нивы Шевроле. Для того чтобы ось вращалась мягко и при этом не ходила внутри конструкции, имеется шариковый подшипник.

Подшипник располагается в специальном гнезде конструкции моста, где он и выполняет свою непосредственную функцию. Для того чтобы он не перемещался внутри моста, имеется специальная жесткая фиксация на оси, представляющая собой запорную втулку. Таким образом, он имеет двойную фиксацию. Также на полуоси имеется сальник, который обеспечивает герметичное соединение конструкции заднего моста.

Важно! В случае повреждения сальника или его износа, происходит прямое негативное воздействие на подшипник, в результате чего последний выходит из строя. Поэтому необходимо заменить сальник

Смотрите:

При частом использовании автомобиля Нива Шевроле необходимо контролировать состояние подшипника и сальника, и в случае их повреждения незамедлительно проводить замену.

Снятие и установка подшипников ступицы Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля ваз 2121 и снимаем колесо. Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма нива 2131)…

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга). Отсоединяем крепление верхней и нижней шаровых опор от рычагов нива 2121 (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры ваз 2121).

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага нива 2131 к поворотному кулаку.

Для разъединения ступицы ваз 2121 и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Поддеваем отверткой сальник…

…и вынимаем его.

Извлекаем кольцо.

Вынимаем внутреннее кольцо наружного подшипника ваз 2131 с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Бородком выбиваем наружное кольцо наружного подшипника…

…и вынимаем его.

Аналогично выбиваем наружное кольцо внутреннего подшипника. Сборку производим в обратной последовательности. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки. Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака ваз 2131.

Соединив тормозной диск нива 2131 со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

Вставив хвостовик наружного шарнира привода в шлицы ступицы нива 2121.

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках ваз 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).

Другие варианты

Конечно кроме данных производителей, есть масса других, но на клиентах я не экспериментирую. Долгое время мы работали с подшипниками LHA (словакия). Качество было на твердую четверку. Подшипники были в «черненых корпусах». Что это за покрытие не скажу, но пробег был очень хороший.

В продаже появилось очень большое количество ступичных подшипников с пластиковым сепаратором. Производители и продавцы говорят о пониженной шумности узла. Но умалчивают об унизительно маленьком ресурсе этих подшипников. Много раз разбирали кулак, пластиковый сепаратор даже не находили, иногда его размалывает в пыль. Будьте внимательны.

Резюме. Установка подшипников только со стальным сепаратором. Крайне желательно чтобы подшипники были повышенной грузоподъемности, серия А. Грамотная установка и применение хорошей смазки. Периодическая регулировка узла. Достаточно это делать во время смены масла. То есть раз в 7 тыс.км.

Подшипник SKF для Ступицы нерегулируемой усиленной для ВАЗ 2121, 21213, 21214

Двухрядный роликовый подшипник закрытого типа VKBA3551 (BTH1024C) (от легкого грузовика «Ивеко Дейли» IVECO(Daily)

Увеличенная расчетная нагрузка на ступичный узел за счет применения более мощного подшипника и усиленной ступицы, что позволяет более уверенно использовать автомобиль в тяжелых дорожных условиях, а также применять «грязевую» резину и колесные диски с большим вылетом.

Применяется в Комплекте Ступиц передних усиленных для Нива и Шевроле Нива с нерегулируемым двухрядным подшипником от грузовика «Ивеко» и дополнительными сальниками с АБС.

Подшипники IBERIS – залог долговечности трансмиссии и двигателя автомобиля. Специалисты IXORA рекомендуют подшипники IBERIS (Сингапур) – крупного производителя автозапчастей для автомобилей. Детали IBERIS идеально подходят для широкого модельного ряда автомобилей. Собственная исследовательская и производственная база, а также современные инженерные разработки и материалы позволяют качественно превзойти характеристики как оригинальных деталей, так и большинства аналогов. Почему стоит выбирать подшипники IBERIS: — созданы для эксплуатации даже в экстремальных условиях — идеально подходят для большинства автомобилей мировых брендов, т.к. полностью соответствуют требованиям производителей и нормативам типоразмеров большинства машин — гарантированная идеальная комплектация с другими деталями — длительный срок эксплуатации за счет антикоррозийных свойств материалов и точности соблюдения инженерного проекта — высокая несущая способность — подходят для длительной работы при максимальных скоростях вращения — показывают стабильные характеристики в широких диапазонах скоростей — максимально снижают уровень шума при вращении и позволяют уменьшить расход топлива — производятся с использованием европейского оборудования высокой точности — каждая деталь проходит сложный процесс тепловой обработки для достижения максимальной прочности — для упрощения замены ступичного подшипника IBERIS предлагает готовые комплекты, включающие не только ступичные подшипники, но и все необходимые для их фиксации и защиты детали: болты, гайки, прокладки, стопорные кольца, штифты — позволяют минимизировать риск возникновения неисправностей и увеличить срок эксплуатации автомобиля — каждая деталь проходит длительный процесс контроля качества на всех этапах производства, что гарантирует эталонное качество продукта — все заводы, производящие продукцию IBERIS, имеют сертификаты по системам качества ISO 9001, IS014001, ISO/TS 16949 и QS9000 Произведено в Сингапуре

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом.

Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Какие лучше выбрать для Шеви Нивы?

Данный комплект требует сборки (в условиях СТО) с собственными тормозными дисками (желательно с небольшим пробегом до 20 000 км), т.к. весь узел в сборе рассчитан на пробег не менее 100 000 км, при стандартных («не экстремальных») условиях эксплуатации) или с новыми стандартными тормозными дисками отечественного или импортного производства.

  • предназначены для ВАЗ 2121, 21213, 21214, 2131, 2123
  • двухрядный роликовый подшипник закрытого типа SKF VKBA3551 (BTH1024C) (от легкого грузовика «Ивеко Дейли»)
  • увеличенный срок службы ступицы
  • не требует регулировки и смазки в период эксплуатации
  • допускает установку колес большего диаметра
  • простота ремонта в случае выхода из строя
  • ширина — 55 мм, внутренний диаметр — 40 мм, внешний диаметр — 73 мм

Ступица обеспечивает свободное вращение колеса и его надежное крепление к подвеске автомобиля. Она выполняет роль несущей конструкции и позволяет не менять весь ступичный узел в целом, а отдельно ремонтировать детали (подшипник, барабан, диск).

Ступица играет ключевую роль в работе привода, тормозов и рулевого управления и подвергается сильным нагрузкам во время движения. Поэтому от прочности и состояния этого узла зависят комфорт и безопасность вождения.

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

  • Исключается возможность износа посадочного места подшипника в поворотном кулаке.
  • Узел не требует смазки и регулировки в течении всего срока службы.
  • Несъемная конструкция подшипников исключает их проворачивание.
  • Увеличенный срок службы узла.
  • Сниженные показатели трения за счет использования шариковых подшипников.

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

Они называются нерегулируемые. Но прежде чем выяснять их положительные качества, рассмотрим, что же представляет собой колесная ступица на Ниву Шевроле, ее назначение и основные особенности крепления. После рассмотрим основные достоинства нерегулируемых ступиц, их монтаж на Ниву Шевроле, и сделаем краткий обзор форум отзывов Шниваводов.

Проблема штатных ступичных подшипников Нивы (ВАЗ 2121, 2131) в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

Для Нивы 4х4 в продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками от грузовика Iveco Daily. По данным производителя этот модернизированный узел имеет следующие преимущества перед Нивовским:

  • нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
  • нет необходимости в регулярной смазке;
  • исключает проворачивание подшипников на ступице;
  • исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
  • шаровый подшипник уменьшает трение в ступичном узле;
  • срок службы ступицы увеличен за счет утолщения (см. фото).

Тюнинг Нива 4×4 фото

735 833 794 751 872 580 Заменаподшипниковступицы. ВАЗ 21213, 21214 (Нива ) РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ ВАЗ 21213, 21214 (Нива ). полные характеристики. диагностика. электросхемы. 18.1.13. Заменаподшипниковступицы. 18.2. Задняя подвеска. Заменаподшипникаступицы колеса ВАЗ-2108 НИВА. 1. Неспециализированные эти 2. Двигатель 3. Трансмиссия 4. Подвески колес 5. Рулевое управление 6. Тормоза 7. Электрооборудование 8.

Увликательные новости про тюнинг нива 4×4 фото Вы сможете найти на нашем сайте совсем скоро.

хабаровск презент номер 19

  • 18 526 847 337 348 82 84 851 713

Увликательное и интересное видео с ютуба о тюнинг нива 4×4 фото, коментарии зрителей и лучшие моменты только у нас.

Замена подшипника передней ступицы Нива своими руками

Ступица Нива переднего колеса непривычно отличается от всех остальных моделей «жигулёвской» линейки. Полный привод обязывает вносить конструкционные изменения, ведь передние колёса также обязаны иметь механизм передачи вращения от трансмиссии. Поэтому, прежде чем приступать к ремонту, необходимо изучить устройство узла и освоить алгоритм выполнения ремонтных работ.

Устройство и особенности cтупицы переднего колеса Нива Шевроле

Постоянный или временный полный привод, вождение в экстремальных условиях, а также более жесткая амортизация подвески вынуждают периодически обращаться к такой процедуре, как ремонт подшипников. Ступица является несущей конструкцией, соединяющей колесо и вал. Необходимость передачи вращения усложнила ее строение, но подход к устройству узла подшипников и их конструкции остался прежним.

За вращение ступицы на валу поворотного кулака отвечают два конических (или конусных) роликовых подшипника. Подобное решение встречается во всех ВАЗовских моделях и автомашинах других производителей. Особенность его заключается в возможности регулирования люфта. Этот узел колеса испытывает значительные нагрузки и, конечно, изнашивается. В ходе эксплуатации можно заметить, что постепенно увеличивается люфт, то есть появляется осевое колебание колеса.

Если виновником являются подшипники, то люфт устраняется подтягиванием гайки ступицы. Чем сильнее мы затягиваем гайку, тем сильнее наружная и внутренняя обойма подшипника прижимаются друг другу и зажимают ролики. В итоге гайку закрутить можно до такой степени, что колесо перестанет крутиться. Если её ослабить, то колесо закрутится снова. Минимально допустимый люфт должен присутствовать, ведь это зазор для теплового расширения деталей.

Нива Шевроле — замена подшипника ступицы своими руками

Учитывая, что ступица переднего колеса Нива Шевроле по устройству не отличается от прежних моделей, процесс их ремонта будет выглядеть одинаково. Прежде чем приступить к ремонту ходовой части автомобиля Нива любой из модификаций, обязательно посетите автомойку, где под хорошим давлением следует вымыть переднюю подвеску. Этот совет касается всех автомобилей, но для внедорожника он наиболее актуален. Обычного гаражного комплекта инструментов вполне достаточно для начала работ, но ещё пригодится специальное приспособление для выпрессовки пальцев шарниров. Работы выполняются в следующей последовательности:

  1. передняя часть автомобиля подвешивается домкратом и фиксируется;
  2. снимается колесо, тормозные колодки с суппортом;
  3. раскручивается и выпрессовывается палец бобышки поворотного рычага;
  4. откручиваются болты крепления шаровых шарниров;
  5. откручивается гайка и ступица снимается вместе с шарнирами.

Когда узел оказывается в руках, то подшипники становятся доступными для проверки и ремонта. Независимо от того, будет производиться замена подшипника или нет, сальники меняются обязательно. После того, как внутренняя обойма и ролики подшипников извлечены, они вместе с внешней обоймой в ступице промываются керосином. После промывки можно оценить состояние подшипников.

Отсутствие возможности регулирования люфта подшипников гайкой, появление царапин на роликах и обоймах, перегрев и гул в ступице — это безусловные признаки необходимости покупки новых подшипников. Если на Шевроле Нива подшипник ступицы, как внутренний, так и наружный в удовлетворительном состоянии, то достаточно заменить смазку и сальник. Выпрессовываются наружные обоймы подшипников специальной насадкой. Для того, чтобы вставить новый подшипник можно использовать старую обойму. Подшипники всегда меняются парой.

Замена подшипников передней ступицы Нива Шевроле — полезные советы

Любители тюнинга автомобилей готовы изменить их устройство до неузнаваемости. Попал в поле зрения народных умельцев и передний ступичный узел Нива Шевроле. В Интернете на автофорумах можно встретить «профессиональные» предложения заменить подшипник ступичным механизмом с поворотным кулаком от модели 2121, мотивируя такое решение более прочной конструкцией «старушки». Этого делать нельзя!

Поворотный кулак и ступица без проблем станут на место, но правильно отрегулировать развал колёс уже не удастся. Кулаки имеют определённые отличия в размерах и углах наклона оси. Ещё большей нелепостью звучат призывы приступить к токарной обработке ступицы и вала для установки нерегулируемых подшипников от автомобиля «Ивеко». Подшипники сами по себе возможно и хороши, но внесение таких изменений в конструкцию ходовой части недопустимо, так как это может стать причиной аварии, а возможно, даже гибели людей.

Как поменять передний ступичный подшипник на ВАЗ 2109

Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.

Инструменты

Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:

пассатижи (круглогубцы);
крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым);
ключи накидные гаечные, № 10, 13, 17, 19;
ключ шестигранный, №10;
молоток, зубило, монтировка;
ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров;
хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски;
инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы;
универсальный съёмник тоже пригодится.

Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.

Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109

Пошагово, предпринимаются такие действия:

  1. Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.

  2. Фиксация переднего колеса тоже должна быть ослаблена.
  3. Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.

  4. Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.
  5. Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
  6. На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.

  7. Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
  8. Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.

  9. Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
  10. Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.

  11. Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.

После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.

После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.

Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.

Замена ступицы – дело важное

Замена ступицы передней ваз 2110 схема

Если не предпринимать никаких действий, то возможны весьма печальные последствия, ведь неисправная ступица не может удерживать болты, которые фиксируют колеса автомобиля. Поэтому на большой скорости колесо может просто-напросто отлететь.

Снятие старой ступицы

Для выполнения работ потребуются следующие инструменты:

  • два гаечных ключа «на 17»;
  • универсальный ключ, предназначенный для снятия колеса;
  • набор головок;
  • гаечный ключ «на 22»;
  • съемник шаровых опор;
  • домкрат.

Передняя ступица ваз 2110

Начиная работу, прежде всего, под автомобиль устанавливается опора. Также под колеса транспортного средства устанавливаются башмаки для устойчивости.Итак:

Прежде всего, снимается передний тормозной диск.

Замена ступицы переднего колеса ваз 2110

  • После этого ослабляется зажимной болт, который фиксирует гайку крепления ступицы от отвинчивания, потом отвинчивается гайка и снимается с оси ступицы. Если имеется упорная шайба, то ее также необходимо снять.
  • С поворотного кулака снимается ступица переднего колеса.

Ступица переднего колеса ваз 2110

  • Если на поворотном кулаке остается внутреннее кольцо подшипника, то оно снимается с оси ступицы с помощью съемника, после чего снимается уплотнительное кольцо ступицы.
  • Проверяется состояние цапфы поворотного кулака. Если есть необходимость, то ее нужно заменить.

Перед установкой новой запасной части потребуется провести несколько процедур, чтобы деталь прослужила долго.Для этого:

  • Из ступицы извлекается внутреннее кольцо наружного подшипника.
  • Затем с задней части ступицы снимается уплотнительное кольцо и извлекается внутреннее кольцо внутреннего подшипника ступицы.

Ваз 2110 передняя ступица

Ступица устанавливается на соответствующую оправку и с помощью выколотки и молотка выбивается внутреннее кольцо внешнего подшипника.

Установка новой ступицы

Ваз 2110 ступица переднего колеса новая

Итак:

Ваз 2110 ступица передняя

В ступицу устанавливается наружное кольцо внутреннего подшипника. С помощью трубчатой оправки, которая опирается на внешнее кольцо подшипника и пресса, кольцо подшипника запрессовывается в ступицу до упора.

  • После этого ступицу переворачивается и аналогичным образом наружное кольцо внешнего подшипника запрессовывается в ступицу.
  • Устанавливается внутреннее кольцо внутреннего подшипника. Уплотнительное кольцо устанавливается на заднюю часть ступицы рабочими кромками к подшипнику. Подшипники заполняются смазкой, которая составляет две трети общего объема смазки, потом устанавливается внутреннее кольцо внешнего подшипника.

Только после вышеописанных процедур можно устанавливать ступицу на ее законное место:

  • Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
  • Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
  • Завинчивается гайка фиксации ступицы, запрессовываются внутренние кольца подшипника на цапфу поворотного кулака.
  • После того, как ступица будет установлена, регулируется осевой люфт подшипника ступица.
  • После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
  • Затем на цапфу поворотного кулака устанавливается пружина.
  • На ступицу устанавливается защитный колпачок со смазкой.
  • После этого устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Так же на нашем ресурсе Вы можете узнать о замене задней ступицы.

</index>Добавить комментарийДобавить комментарийСоветуем прочитатьВаз 2109: подшипники задней ступицы и их заменаКогда нужна замена подшипника ступицы на ваз 2110Когда менять ступицу ваз 2109 и зачем?Замена задней ступицы ваз 2109 и все про это–> Мастера ВАЗа / Ходовая / Ступица<index>

Подшипник ступицы и его замена

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

  • Запрессовать подшипники;

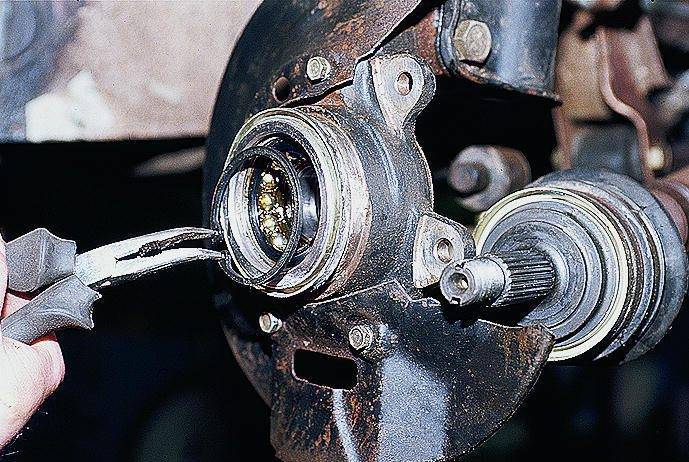

  • Поставить стопорные кольца;
  • Собрать кулаки;
  • Монтировать на них новые подшипниковые компоненты;
  • Монтировать узел на ступицы;
  • С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
