Развал-схождение 3D – больше, чем просто замер углов

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

– автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. – берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. – далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

– с помощью ключей и регулировочных механизмов изменяете положение колеса.

– аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

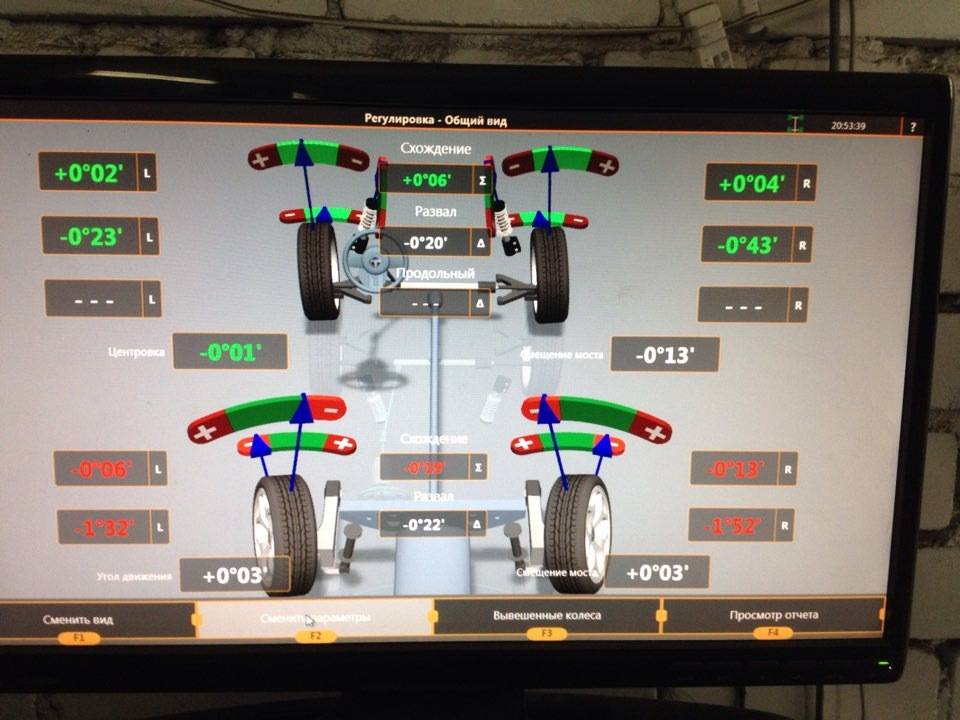

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

– На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

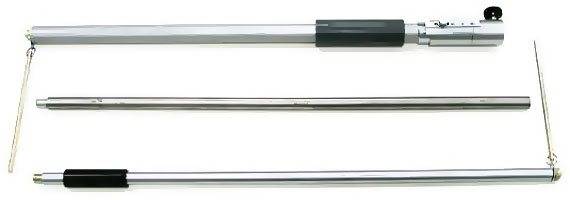

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Развал колес

Развал — это угол между осью колеса и вертикалью. Развал бывает трех типов:

• нулевой — верхняя и нижняя ось колеса одинакова;
• отрицательный — верхняя часть завалена вовнутрь;
• положительный — верхняя часть выступает наружу.

Нулевой угол развала достигается при движении транспортного средства, обеспечивает устойчивость и равномерное прилегание шины к дорожной поверхности. Отрицательный развал увеличивается пропорционально массе авто, отличается лучшей устойчивостью, однако износ шин увеличивается во внутренней части. Положительный угол встречается на старых авто и тракторах, компенсируя мягкость подвески и вес авто.

Регулировке развала поддается также и задняя подвеска, даже полузависимая. Например для переднеприводных автомобилей ВАЗ предусмотрены пластины отрицательного развала, которые устанавливаются между балкой и ступицей. Пластика смещает верхнюю ось колеса во внутрь, увеличивая устойчивость на поворотах и высокой скорости движения. На независимых подвесках предусмотрены развальные рычаги, которые также необходимо регулировать. Их наличие значительно увеличивает комфорт и безопасность движения.

Как правильно выставить углы развала колес:

Регулировка также производится на стенде. В зависимости от конструкции подвески, развал регулируется по-разному, а именно:

• двухрычажная подвеска (ВАЗ 2101-2123, Москвич 412, ГАЗ 31105) — регулировка производится с помощью подкладывания шайб разной толщины под ось верхнего или нижнего рычага. Требуется открутить два болта оси рычага, и между балкой и осью вставлять шайбы, контролируя угол развала;
• двухрычажная подвеска современных авто — предусмотрены болты-эксцентрики, которые вращаясь, уводят рычаг наружу или вовнутрь. На болт нанесены риски, указывающие градус регулировки;
• задняя независимая подвеска имеет, минимум по одному рычагу на сторону, которым регулируются данные углы. Как правило, рычаг состоит из двух частей, соединенных между собой резьбовой осью, за счет чего рычаг удлиняется или укорачивается;
• передняя подвеска МакФерсон — регулировка за счет положения амортизатора. Стойка амортизатора крепится к поворотному кулаку двумя болтами. Отверстия в стойке овальные, за счет чего, при ослаблении болта, амортизатор можно выдвинуть или задвинуть.

Регулировку развала делают вместе со схождением. Перед этим нужно убедится в целостности деталей подвески. На мониторе компьютера указывается реальный угол всех 4 колес. Как указано выше, для каждого типа ходовой части, регулировка производится по-разному: подкладывая или убирая шайбы, регулируя амортизационную стойку, вращая эксцентриковые болты или регулирую длину рычага.

Сколько по времени производится регулировка углов установки колес? В среднем занимает 30-40 минут, при условии, что все болты и соединения разработаны.

Угол кастера. Данный параметр отвечает за стабильное прямолинейное движение колеса. Для понимания угла кастера стоит взглянуть на расположение переднего колеса относительно арки: если оно смещено назад, это ухудшает характеристики управления, также угол кастера должен быть одинаков на одной оси. При правильно настроенном кастере, отпуская руль, машина движется прямо. Чаще всего угол кастера задан заводом-изготовителем и регулировке не поддается. При отклонении параметров требуется диагностика амортизационных стоек и рычагов передней подвески.

На плохих дорогах выставляйте схождение-развал чаще

Таким образом, можно сделать следующий важный вывод: если там, где живете вы, преобладают плохие дороги, проверяйте схождение/развал два раза в год. Стандартная схема, про которую нередко можно было услышать в гаражах, о выставлении колес гласит: делай это после «переобувки» машины на летнюю резину и наоборот .

Прибавьте к этому возможное попадание на скорости в большую яму. Такое случается нечасто, возможно, раз в год, а то и реже (все зависит от скоростей, на которых вы передвигаетесь), но как только это произошло, не поленитесь проследовать в автосервис для диагностики подвески, проверки шин на наличие грыжи (она может быть с обратной стороны борта покрышки) и проверки ухода схождения и развала.

Но! Даже если у вас в регионе с дорогами все окей, также не стоит пренебрегать золотым правилом проверки выставления подвески дважды в год. Все дело в том, что весной на всех дорогах страны появляются ямы. Где-то больше, где-то меньше, но они есть, а значит, катаясь по трясучим дорогам, вы так или иначе расшатываете подвеску. К лету ямы залатают, а вот о вашей машине никто не позаботится, кроме вас.

Отсюда проистекает второй важнейший нюанс:

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Что такое развал-схождение колес?

Два параметра настройки подвески, от которых зависит устойчивость автомобиля на дороге и его управляемость, называют развалом и схождением. Они характеризуются положением передних и задних колес автомобиля относительно друг друга и поверхности дороги, а формируются из линейных и угловых величин.

Схождение

Это величина угла между линией направления движения и плоскостью вращения колеса. Схождение может измеряться как в миллиметрах (разница расстояний между задними и передними кромками колес), так и в угловых величинах.

Расположенные строго по направлению движения колеса, параллельные друг другу имеют нулевой угол схождения. Если расстояние между передними точками колес меньше, чем между задними (повернуты внутрь) – положительный угол схождения колес. Наоборот, отрицательное схождение.

От схождения колес зависит острота реакции на вращение рулевого колеса, предсказуемость траектории движения ТС. Данный параметр нужен для снижения увода автомобиля.

Правильное значение схождения – положительный либо нулевой угол, в противном случае настройка осуществлена неверно.

Развал

Это угол, отражающий величину отклонения центральной плоскости колеса от вертикального положения. Т.е. на сколько градусов «развалены» колеса транспортного средства, и в какую сторону (наружу или внутрь).

Угол развала колеса, расположенного строго перпендикулярно к поверхности дороги равняется 0. Если расстояние между верхними точками колес на одной оси немного больше, чем между нижними точками – положительный угол. Подобное положение колес подходит для нагруженных ТС, а для легковых автомобилей применятся в основном для специализированных трасс.

Отрицательным угол считается, когда колеса наклонены внутрь, к центру оси машины. Такое положение колес улучшает управляемость автомобиля при вхождении в крутые повороты.

Стоит понимать, что номинальное значение развала зависит от конструктивных особенностей и вида подвески. Для подвесок Макферсон преимущественно выставляют отрицательный либо нулевой угол. В некоторых ситуациях настраиваются индивидуальные значения (например, для спортивных авто), но только, когда человек знает, что и для чего он делает.

Оборудование

Все необходимые регулировки можно выполнять в гараже с помощью подручных средств, если нужно быстро сделать сход-развал после замены шаровых. Для точной регулировки в гараже понадобится отвес, транспортир и линейка. Но лучше воспользоваться услугами СТО. Там более точное и современное оборудование для схода-развала.

Раньше у гаражных мастеров пользовалась популярностью специальная линейка для регулировки схождения. Она и сейчас кое-где применяется – это удобно и не требует особых навыков. Линейка эта пользовалась популярностью еще и потому, что ее можно было изготовить из всего, что есть под руками.

Как Сделать Развал Схождение Ваз 2109

в качестве делать разрушение конвергенция VAS 2109

здесь все полезно

Выравнивание переднего колеса

Рис. 1. Угол продольного наклона оси вращения колеса

Рис. 2. Угол Камбера

Для хорошей устойчивости и управляемости передние колеса установлены под определенными углами относительно корпуса и элементов подвески. Устанавливаются три параметра: носок, угол среза, угол продольный уклон ось вращения.

Угол продольного наклона оси вращения (фиг. 1). это угол между вертикалью и линией, проходящей через центры вращения шарикоподшипника и подшипника телескопической опоры, в плоскости, параллельной продольной оси транспортного средства. Это помогает направлять управляемые колеса в прямолинейном направлении. Этот угол зависит от количества прокладки на концах стяжки. Шайбы добавлены, чтобы уменьшить угол, и удалены, чтобы увеличить угол. При установке / снятии одной шайбы угол изменяется приблизительно на 19. Симптомы отклонения от угла: тяга автомобиля вбок во время движения, различные силы рулевого управления при поворотах влево и вправо, износ протектора в одну сторону.

Угол поворота колеса (рис. 2). это угол между плоскостью вращения колеса и вертикалью. Это способствует правильному позиционированию катящегося колеса во время работы подвески. Угол регулируется поворотом верхнего болта телескопической стойки к рулевому листу. При значительном отклонении этого угла от нормы вы можете снять автомобиль с прямого одностороннего износа протектора.

ВАЗ, Способ корректировки углов сбораколлапс

на ВАЗике, сделай сам без подставки. _ Ломает COOL autolife.

Свести к минимуму Сделайте конвергенцию самостоятельно

Регулировка углов установки колес

Сделай это сам, наглядно продемонстрировавкак сделать Сходство, делай камеры самостоятельно.

Колесный носок (рис. 3). это угол между плоскостью вращения колеса и продольной осью автомобиля. Сходимость также можно определить как разницу между расстояниями между ободами колес, измеренными от задних и передних колес на уровне их центров. Выравнивание колес способствует правильному позиционированию управляемых колес на разных скоростях и углах автомобиля.

Схождение изменяется при вращении регулировочной муфты с ослабленными гайками рулевые тяги. Перед регулировкой рулевой рейки установите среднее положение (спицы шлем. горизонтально). Признаки отклонения: сильный износ шин в поперечном направлении (даже при незначительных отклонениях), шипение шин в поворотах, усиление расход топлива из-за высокого сопротивления качению передних колес (автомобиль на побережье намного меньше, чем ожидалось).

Рекомендуется проверить и отрегулировать углы установки передних колес на СТО. Автомобиль устанавливается на горизонтальной платформе и загружается в соответствии с рекомендациями производителя (см. Ниже). Проверка и регулировка углов загруженного транспортного средства приемлема, но дает менее точные результаты. Перед этим убедитесь, что давление в шинах нормальное, износ протектора на левом и правом колесах примерно одинаков, нет зазора подшипника и рулевого управления, колеса не деформированы (радиальный пробег не более 0,7 мм, осевой пробег не более) 1 мм).

Проверка выравнивания колес обязательна, если детали подвески, которые влияют на эти углы, были изменены или отремонтированы. В связи с тем, что углы передних колес взаимосвязаны, в первую очередь они проверяют и регулируют угол продольного наклона оси вращения, затем развал и, наконец, носок.

В ходовом вагоне в рабочем состоянии и грузоподъемностью 320 кг (4 человека) в кабине и 40 кг груза в багажнике углы центрирования колес должны находиться в следующих пределах:

угол наклона оси вращения

Углы установки колес автомобиля в рабочем состоянии:

Зачем это нужно?

Начнем с того, что вообще проверяется на стенде. Основные параметры, которые измеряются, а при необходимости (и технической возможности) регулируются, — это схождение, развал и кастер. Схождением называется угол между плоскостью вращения колеса и продольной осью автомобиля. Развал — угол между плоскостью вращения колеса и вертикалью. Ну а кастер — это продольный наклон оси поворота, то есть угол между вертикалью и осью поворота управляемого колеса в плоскости, параллельной продольной оси автомобиля.

Углы установки колес измеряются в градусах и минутах (в одном градусе 60 минут). Параметры и допуски, а также дополнительные условия, которые необходимо соблюдать при проверке, определяет производитель. Углы установки колес в значительной степени влияют на поведение автомобиля на дороге, во многом определяя характер управляемости, а также курсовую устойчивость.

Соответственно нарушение параметров приводит к ухудшению заданного баланса: автомобиль начинает хуже слушаться руля, становится слишком «нервным» или, наоборот, не желает ехать в поворот. Нарушенный развал в долгосрочной перспективе приводит к неравномерному износу шин, а «сбитое» схождение способно уничтожить шины всего за несколько сот километров.

Между тем далеко не все из озвученных параметров могут быть регулируемыми — это зависит от конструкции. Так, схождение передних колес можно выставить на всех машинах, а вот изменить развал, а уж тем более углы установки задних колес можно далеко не на всех моделях, особенно если сзади — простая полунезависимая подвеска. Кастер тоже, как правило, не регулируется.

Шайбы между ступицей и балкой позволяют изменить углы развала и схождения

Другими словами, заданные производителем параметры обеспечиваются взаимным расположением деталей ходовой части и не меняются. Скажем, если колеса вдруг стали «домиком», а развал не регулируется, причина наверняка кроется в деформации рычага или поворотного кулака. По-хорошему эта проблема решается заменой детали. Хотя заметим, что существуют технические решения (вовсе не «заводские»), которые позволяют выставлять и данные параметры, но это уже ближе к тюнингу и автоспорту.

Как и где выполнить?

Воспользовавшись поисковыми системами, возможно отыскать огромное количество видео-пособий, рассказывающих, как в гаражных условиях, не имея специального оборудования, проверить и настроить развал-схождение. Работа эта достаточно кропотливая и хлопотная, занимает достаточно много времени. Поэтому лучше обратиться в специализированные сервисные центры и сделать 3D развал-схождение на специальном стенде. Такое оборудование позволяет осуществлять диагностику с высочайшей точностью.

В некоторых СТО, помимо 3d, встречаются компьютерные и кордовые стенды. Такое оборудование может добиться высокой точности, а низкая и доступная стоимость активно привлекает автовладельцев.

Понятие развала и схождения

Именно эти две основные характеристики отвечают за правильную регулировку расположения колес на осях кузова автомобиля.  После выполнения этих действий автомобиль имеет необходимый угол, который позволяет полностью соответствовать в направлении движения. При нейтральном положении колеса обязаны быть в таком положении, чтобы авто двигалось по прямой траектории. То есть, если путь прямой и ровный он не должен изменять своего направления. Нет стандартных показателей, ведь это зависит от таких факторов, как размеры, модель и другие характеристики.

Не обращаясь в мастерскую эти действия можно выполнить собственными силами. Если все хорошо выставлено, то в итоге можно получить не только идеальное поведение транспортного средства, но и надежное сцепление при любом дорожном покрытии.

Когда необходимо произвести регулировку развала-схождения колес

Развал-схождение сбито, если:

• при движении прямо руль отклоняется немного в сторону, а не находится прямо параллельно;
• при повороте колеса «визжат»;
• ощущается запоздалая реакция на поворот руля;
• при движении транспортное средство тянет в какую-либо сторону;
• слишком «мягкий» или «жесткий» руль;
• наблюдается сильный и неравномерный износ протектора шин.

В обязательном порядке регулировку этих параметров необходимо выполнять после:

• рулевого управления, ремонта подвески, ходовой части;
• замены шаровых опор, втулок, амортизаторов, пружин;
• наезда на препятствия, попадания в яму;
• сезонной замены покрышек;
• изменения высоты посадки машины;
• пробега в 10–15 тыс. км.
