Ремонт стартера своими руками

Щеточный узел

Для доступа к щеточному узлу следует разобрать стартер, как показано на изображении ниже.

Первым делом следует проверить как перемещаются щетки в щеткодержателях. При наличии заеданий следует отшлифовать дефектные места.

Щетки требуется осмотреть на наличие оплавлений и термических повреждений

Особое внимание необходимо уделить месту контакта с коллектором. Незначительные дефекты устраняются шлифовкой. В процессе эксплуатации происходит износ щеток

Критический размер составляет от 4 мм до 15 мм в зависимости от конструкции. В случае его достижения требуется замена щеток. Их цена составляет от 90 до 1800 рублей в зависимости от марки и модели стартера

В процессе эксплуатации происходит износ щеток. Критический размер составляет от 4 мм до 15 мм в зависимости от конструкции. В случае его достижения требуется замена щеток. Их цена составляет от 90 до 1800 рублей в зависимости от марки и модели стартера.

Технические характеристики

Как и каждой детали в электрооборудовании автомобиля, характеристики стартера четко подогнаны под характеристики смежных узлов . Все эти соответствия описаны в руководствах от автоконцернов. Резюмируем те, что касаются стартером:

Напряжения . Напряжение питания должно находиться в соответствии с номинальным напряжением для аккумулятора. У легкового автомобиля этот показатель равен 12 вольт;
Мощность . Мощность – определение максимального усилия, которого достигает стартер для прокручивания коленвала. Может варьироваться от 0,7 до 8 кВт;
Потребляемый ток . Так называются энергозатраты стартера. Когда автомобиль не движется, но двигатель работает на холостом ходу, определить потребляемый ток не составит проблем;
Момент сопротивления проворачиванию . Это показатель, который скорее описывает двигатель, нежели сам стартер. А именно, это та сила, без приложения которой невозможно вращение осуществить вращение коленвала. Через значение моменты инженеры можно рассчитать мощность и потребляемый ток;
Направление вращения

Обращайте на это внимание при выборе стартера с асимметричным креплением;
Количество зубцов у шестерни бендикса ;
Дополнительные параметры. К ним относят тип крепления, тип используемых разъемов, количество отверстий и т.д

Как собрать обгонную муфту в кучу

Да, у некоторых возникает такая проблема. Я сам с ней столкнулся, когда первый раз разбирал её. Развальцевав бендикс отверткой, обжать верхнюю крышку на корпусе было проблематично. От ударов молотка она «играл» и не хотела фиксироваться.

Поэтому, перевернув шестерней вниз, я зажимал муфту в тисках. Максимально глубоко вбивал в крышку корпус обгонной муфты, но без фанатизма. Затем, пробоем по миллиметру загибал края крышки. Работа хлопотная, но дала результат – после ремонта она сидела как заводская. После обычного простукивания молотком, её можно было снять руками, а здесь «намертво».

Второй вариант. Опять пригласить «жену болгарина». Делаем небольшие пропилы по кроям крышки с небольшим шагом. В корпусе муфты можно болгаркой углубить и увеличить самую нижнюю канавку. После этого, надеваем крышку и пробоем загибаем полученные зубцы в эту канавку. Вместо пробоя можно использовать кусок прута, главное, чтобы он не гнулся под ударами молотка.

Важно, во время сборки правильно собрать все части бендикса в нужной последовательности и не потерять пружинки или шайбы. Некоторые умельцы прихватывают верхнюю крышку сваркой и зачищают сварочные места

Другие используют герметик, чтобы надежно зафиксировать крышку на корпусе бендикса после его ремонта

Некоторые умельцы прихватывают верхнюю крышку сваркой и зачищают сварочные места. Другие используют герметик, чтобы надежно зафиксировать крышку на корпусе бендикса после его ремонта.

Что надо смазывать

Когда работает стартер, возникают нагрузки, которые хоть и кратковременные, но довольно большие по своей величине. В момент вхождения шестерни стартера в зацепление с зубчатым венцом маховика, появляется сила, действующая в поперечном направлении к валу стартера.

Такая направленность нагрузки со временем приводит к износу (истиранию) втулок, и они приобретают форму эллипса. При этом происходит смещение вала и зазор между шестернями увеличивается, т. е. происходит перекос зубьев. Стартер с трудом справляется с такой нагрузкой, повышается потребляемый им ток, чем обусловлен повышенный нагрев обмотки и силовых проводов.

В этом случае страдает аккумулятор. В особо тяжёлых ситуациях износ втулок настолько велик, что стартер практически не в состоянии вращать коленчатый вал двигателя, и аккумулятор быстро разряжается. При многократных неудачных попытках возможен почти полный разряд батареи. Если нет возможности прикурить от другого авто или зарядного устройства, то ждать придётся долго.

К тому же пластины батареи могут осыпаться, это чревато покупкой новой АКБ. Получается, что своими неразумными действиями его и погубили. Продлить жизнь втулкам и, соответственно, аккумулятору можно, если вовремя смазать стартер. Каждый может сделать это своими руками, не посещая автослесаря.

Смазать надо не только втулки, но и вал стартера, чтобы продольный ход обгонной муфты не был затруднён

Важно это потому, что при заклинивании муфты с шестерней есть вероятность поломки зубьев. Определить это можно по характерному звуку. Редуктор позволяет снизить потребление тока от аккумулятора

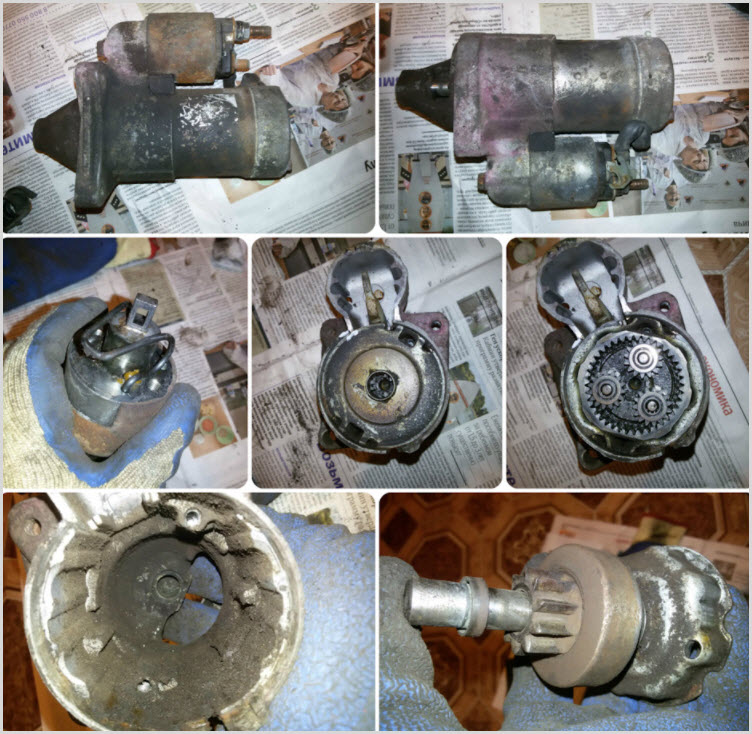

Разобрать его своими руками несложно. Практически весь стартер можно раскидать по запчастям. Наличие шестерён редуктора создаёт сопротивление, которое значительно больше, когда смазки внутри нет либо она превратилась в очень густую мастику

Редуктор позволяет снизить потребление тока от аккумулятора. Разобрать его своими руками несложно. Практически весь стартер можно раскидать по запчастям. Наличие шестерён редуктора создаёт сопротивление, которое значительно больше, когда смазки внутри нет либо она превратилась в очень густую мастику.

Смазывание редуктора

Как правило, обращать внимание на стартер нужно раз в 45 000 км, в противном случае своими действиями (или бездействием) можно нарваться на неприятности. Можно ещё смазать якорь тягового реле, если он заржавел. Перед этим, соответственно, очистить его поверхность от коррозии, чтобы она стала гладкой

Но, желательно, оставить эту деталь без смазки либо нанести её очень тонким слоем, чтобы не затруднить ход при низких температурах и не сделать пылесборником

Перед этим, соответственно, очистить его поверхность от коррозии, чтобы она стала гладкой. Но, желательно, оставить эту деталь без смазки либо нанести её очень тонким слоем, чтобы не затруднить ход при низких температурах и не сделать пылесборником

Можно ещё смазать якорь тягового реле, если он заржавел. Перед этим, соответственно, очистить его поверхность от коррозии, чтобы она стала гладкой. Но, желательно, оставить эту деталь без смазки либо нанести её очень тонким слоем, чтобы не затруднить ход при низких температурах и не сделать пылесборником.

Рекомендуем: Выполняем промывку гидрокомпенсаторов самостоятельно

Итак, смазать при техническом обслуживании своими руками нужно:

  • Втулки;
  • Вал стартера;
  • Редуктор (если есть);
  • Якорь тягового реле.

Проверка и ремонт

Реле

Втягивающее реле стартера, имеет простую схему. Если подать на корпус минус, а на клемму обмотки плюс, то оно должно сработать. Свидетельством тому будет громкий щелчок. При этом бендикс стартера, должен переместиться вперед. Но это еще не все, омметр, подключенный к контактам втягивающего стартера, покажет, что они замкнулись.

Если одно из условий не выполнилось, можно считать что повезло. Устранение неисправности, в этом случае, сводится к выкручиванию трех винтов. Это позволит снять неисправное втягивающее реле стартера и установить новое. Несмотря на то что двигатель автомобиля теперь заводится, разборку нужно продолжить — ремонт стартеров предполагает полную проверку всех узлов.

Щетки

Для начала необходимо вооружиться отверткой и снять заднюю крышку, что даст возможность заменить щетки стартера. Сделать это специалисты рекомендуют в любом случае, не зависимо от их состояния. Иначе снятие стартера через некоторое время придется повторить. Этот аргумент, как правило, отбивает желание экономить у самого последнего скряги.

Щетки стартера находятся в задней части электродвигателя. Схема их подключения выполнена таким образом, что выход из строя одной, вызывает отказ всего устройства. Чтобы снять щетки стартера нужно открутить их клеммы и освободить от прижимающих сверху пружин. Это даст возможность вытащить угольные элементы.

  • Щетки стартера

  • Щеточный узел

Статор

На следующем этапе оценивается состояние статора. Омметром нужно проверь его на пробой. Показания прибора должны быть не менее 10 кОм. В противном случае его необходимо заменить новым.

Здесь сразу нужно отметить следующее: в последнее время все чаще встречается так называемый редукторный стартер. Он обладает рядом несомненных преимуществ. По сравнению с классическим, имеет гораздо меньшие размеры и большую пусковую скорость, благодаря чему автомобиль легче заводится.

Особенностью его конструкции являются постоянные магниты, вместо обмоток статора. Сама по себе эта схема достаточно надежна, но временами хромает качество изготовления. Иногда магниты отрываются, и произвести ремонт стартера своими руками, в этом случае невозможно. Более того, последствия настолько катастрофические, что за их устранение возьмутся не в каждом сервисе. Чаще всего проблему решает новый редукторный стартер.

Ротор

Чтобы добраться до якоря (ротора) нужно продолжить разборку. Для этого раскручиваются шпильки, которые стягивают две половины электродвигателя. Теперь можно разобрать устройство полностью, предварительно сняв стопорное кольцо и шайбу на оси.

Необходимо внимательно осмотреть ротор. Он и втягивающее стартера – наиболее частые причины того, что двигатель не заводится

В первую очередь следует обратить внимание на обмотки. Если на них есть следы гари и копоти — якорь надо менять

Ремонт стартеров, конечно, предусматривает перемотку, но не в гаражных условиях.

Особое внимание необходимо уделить коллектору. На нем допускается небольшой налет, но когда он чрезмерный, двигатель не заводится из-за медленного вращения коленвала

Очистка коллектора с помощью наждачной бумаги устранит недостаток.

Ремонт стартера своими руками продолжается осмотром механической части

Важно сделать это как можно качественней. Любая пропущенная неисправность может стать причиной серьезной поломки

Поэтому втулки стартера, если необходимо, меняются на новые.

Особое внимание уделяется муфте свободного хода. Бендикс стартера должен легко вращаться в одном направлении, а в другом — стопориться

Шестерня не должна иметь выработки и зазубрин.

  • Ротор стартера
  • Бендикс

С чего начать, если не крутит стартер на ВАЗ-2110 и что необходимо проверить в первую очередь

Прежде чем разбирать стартер, необходимо проверить исправность проводки и некоторых узлов. Возможно, неисправность кроется в них.

Первым делом проверьте, заряжен ли аккумулятор.

Затем, при помощи тестера проверьте, подается ли напряжение на клемму втягивающего реле.

Также необходимо проверить подается ли питание с замка зажигания. Для этого снимите разъем с реле, подсоедините тестер и поверните ключ на старт. При повороте ключа в это положение, на разъеме должно появляться питание.

Если не было выявлено никаких неисправностей при этой проверке, а стартер на ВАЗ-2110 по прежнему не крутит, то необходимо его снять и установить причину неисправности.

Подготовка к ремонту

Прежде чем приступать к ремонту стартера, следует убедиться в том, что именно он неисправен

В первую очередь внимание следует уделить аккумуляторной батареи. Ее заряд должен быть достаточен для запуска мотора. Также следует осмотреть клеммы

Если они окислены, то требуется очистить их и отшлифовать

Также следует осмотреть клеммы. Если они окислены, то требуется очистить их и отшлифовать.

Для ремонта стартера предварительно следует демонтировать его с автомобиля. Для этого требуется отсоединить силовой и управляющий провод, а также открутить 2-4 крепления.

Снятый узел требуется проверить на отсутствие КЗ. После этого стартер можно подключить напрямую к батарее. Это позволит проверить тяговое реле и электродвигатель на исправность.

При неработающем электродвигателе следует осмотреть провод, который соединяет тяговое реле и электромотор. Со временем он перегнивает и может отвалиться. При обнаружении отсутствия контакта следует припаять или приварить новый проводник.

Для дальнейшего ремонта требуется разобрать узел. Для начала следует разъединить тяговое реле и электродвигатель.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

  1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
  2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
  3. Отключите разъем проводов от вывода втягивающего реле стартера.
  4. Открутите крепежную гайку с контактного болта реле, снимите провод.
  5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
  6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
  7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Как снять и поставить

Для удобства стартер лучше снять, хотя, многие и без этого обходятся. С другой стороны, можно разом и релюшку заменить и стартер продиагностировать, только снимать надо аккуратнее.

Для снятия самого устройства тяга первым делом отключаемся от питания аккумулятора, этот момент очень важен, иначе, вас может хорошенько долбануть током да и проводку всю точно сожжете. Сам стартер хорошо бы почистить от скопившейся пыли и грязи, будет проще работать. Процесс будет описан для того типа реле, который сборный и у которого можно заменить части, он сложнее неразборного по объективным причинам.

  1. Клемму с АКБ снимать проще десятым ключом (снимаем минус!).
  2. С самого реле снимать нужно красный провод, точнее, его клемму.
  3. Восьмым ключом отвинчиваем гайку щеточного узла, она находится на задней части релюшки, на болте, снимаем контакт, который она держала.
  4. Теперь отвинчиваем крепления реле к массе (это те самые стяжные виньты).
  5. Нужно снять силовой провод и потом вытащить тягловое реле.
  6. Теперь отвинтите торцевые крепления-гайки, снимите верхнюю часть реле.
  7. Старый сердечник реле нужно заменить на новый.
  8. А теперь вспоминаем, как мы все разбирали, и собираем в обратной последовательности.

Когда будете отполовинивать одну часть реле от другой – аккуратнее, во-первых, сердечник может выскользнуть, во-вторых, пружинка.

Замена втягивающего реле ВАЗ 2114 – дело простое. Еще проще, когда он неразборный, вам в принципе ничего особенного делать не надо, просто вынуть непригодную деталь и заменить ее на рабочий вариант. Гайки все те же, только винтить будем по корпусу.

Щетки

С щетками ситуация на много проще, да и добраться до них не составляет большого труда.

При необходимости замените щетки и пружины, которые лопнули новыми, в принципе, ремонт стартера своими руками здесь самый легкий.

Ротор стартера.

Переходим к ротору стартера.

Обратите внимание на коллектор ротора, в том месте где он контактирует с щетками, при необходимости зачистите его. На роторе может быть специальное тормозное кольцо, изготовленное из пластмассы

Найти Вы его сможете в крышке щеточного узла. Если оно лопнуло, то замените его

На роторе может быть специальное тормозное кольцо, изготовленное из пластмассы. Найти Вы его сможете в крышке щеточного узла. Если оно лопнуло, то замените его.

Так же производится замена втулок стартера. Втулки подбираются в соответствии под вал ротора.

Бендекс.

Далее проверяем бендекс.

Для того чтобы проверить бендекс его звездочка зажимается в тески, но зажим производят через мягкий металл, чтобы саму звездочку не повредить.

Проворачивая муфту (стальное кольцо, которое идет сразу за звездочкой) то в одну, то в другую сторону убеждаемся в исправности бендекса. Кольцо должно проворачиваться только в одну сторону. Если это не так, то замените бендекс.

Порядок ремонта

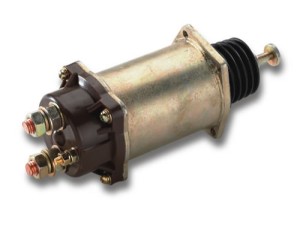

Проверяем реле стартера или тяговое реле.

Как правило, реле стартера можно разобрать без каких либо проблем. Не будет вникать во все технические моменты разборки не только реле, но и других деталей стартера, с гайками и винтами умею обращаться практически все.

После разборки втягивающего реле, обратите внимание на контакты, которые расположены на болтах, если подгорания серьезные то стоит болты-контакты заменить, а если не значительное, то убираем нагар с помощью притирочного камня или другим способом. Если на болте-контакте вы заметили глубокую выгоревшую ступеньку, но не широкую, то можете повернуть болт на 180 градусов (это практикуется) и собрать реле

Обратите внимание на качество резьбы, которая находится на прижимных болтах. Если резьба повреждена, болты необходимо заменить, так как в результате плохого прижима, будет отсутствовать хороший контакт

Следующее, что касается тягового реле, это пятак реле, который замыкает описанные выше болты-контакты. Он тоже может быть подгоревшим. Для того, чтобы очистить пятак реле от нагара можно использовать мелкую наждачную бумагу, мягкий напильник или надфиль.

Бывает, что на некоторых моделях стартера, встречается тяговое реле не разборное, в таких случаях ремонт стартера своими руками становится затруднительным.

В данном случае реле лучше заменить новым, так как развальцевать его получится не у каждого.

Обратите внимание на плюсовой вывод на тяговом реле, он самый большой в сечении. На данный вывод поступает ток с большим амперметрожом от замка зажигания

В этом месте между клеммами должен быть идеальный контакт.

Неисправный якорь и реле

Разобрав устройство, обратите внимание на пусковой якорь. Оцените состояние высоковольтной проводки, контакты которой могли окислиться

Часто подвижная часть якоря просто заедает, что становится причиной выхода из строя всего устройства. О том, что якорь застыл в неподвижном состоянии, укажет отсутствие щелчков реле. Следы гари и копоти на его поверхности укажут на его непригодное для дальнейшей эксплуатации состояние.

Однако эта же проблема может указывать на поломку самого реле. Контакты элемента зачищаются наждачной бумагой, после чего подводятся провода аккумулятора. Если реле исправно – непременно будет слышен громкий щелчок и перемещение бендикса. Когда этого не происходит, нужно менять реле новым экземпляром. Следует также проверить изоляцию статора. Для этой цели лучшим образом подойдет специальный прибор – омметр.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

  • Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
  • Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
  • Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
  • Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
  • Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Самостоятельный ремонт стартера

Точно определить неисправность “на глаз” сложно — признаки распространенные и могут свидетельствовать о других поломках (например, об отказе генератора). Факторы, говорящие о возможной проблеме, следующие:

  • аккумулятор быстро разряжается;
  • силовой агрегат не заводится (коленчатый вал при этом “крутит” медленнее нормального значения);
  • якорь агрегата остается неподвижным после поворота ключа, сопровождаемого щелчком (дополнительный признак — АКБ разряжена);
  • при запуске ДВС слышны посторонние звуки (скрип, скрежет и пр.);
  • перегрев механизма.

Прежде чем начать ремонт стартера своими руками, потребуется провести диагностику. Как правило, “любителю” под силу определить отказ втягивающего реле и неисправность контакта — для выявления других поломок понадобится помощь профессионалов.

Перед ремонтом стартера рекомендуем найти подробную видеоинструкцию. Например, набрав в поисковике “замена щеток и втулок стартер ВАЗ-2106”. Так удастся избежать ошибок в процессе работы. Этап, на котором определяется реальная причина проблемы, пропускать нельзя — он задает дальнейший алгоритм действий. Заранее запаситесь инструментами и ремкомплектом. Для корректной разборки агрегата предварительно изучите сервисную книжку к вашему автомобилю.

Какие части стартера нужно смазывать

Однозначно смазки требует редуктор. Без неё он не откажется работать, но повышенный износ быстро приведёт к необходимости ремонта. Все прочие узлы и детали тоже можно смазать, но лишь тонким слоем и только в том случае, если предполагается регулярное обслуживание стартёра.

Дело в том, что при всех положительных свойствах масляной плёнки, а это:

  • снижение трения, а значит энергопотребления;
  • облегчение теплового режима электродвигателя;
  • рост срока службы пар трения;
  • увеличение пусковых оборотов, что ускоряет запуск двигателя, снижая время работы стартёра;
  • предохранение от коррозии,

Наличие масла и прочих жиров на деталях способствует накоплению загрязнений, в том числе и абразивного типа. Вместо увеличения ресурса получится его катастрофическое снижение, подклинивание и отказы.

Но при внимательном обращении, отсутствии экстремальной запылённости при эксплуатации и планировании периодических разборок стартера для обновления смазки с очисткой деталей, лучше поверхности при сборке покрыть антифрикционным слоем масел и смазок.

Неисправные щетки

Часто именно по причине неисправных щеток весь механизм отказывается работать корректно. Как осуществить ремонт щеток стартера своими руками? Дело в том, что эти элементы работают интенсивнее всех остальных. Поэтому их выход из строя – дело времени. Добавить к этому суровые условия эксплуатации, и получим их преждевременный выход из строя. К тому же, работая на высоком вертикальном темпе, они приводят к расшатыванию держателя. Понять, что проблема имена в этих составных частях, можно по следующим характерным признакам:

  • слышен щелчок втягивающего реле, но ничего не происходит;
  • во время работы стартера слышен хруст и треск;
  • в момент запуск двигателя доносится запах гари из-под капотного пространства.

Рекомендуется менять щетки независимо от того, исправны они или нет. На демонтаж механизма вы потратили немало времени. Даже в профилактических целях полезно заменить их новыми экземплярами. Ведь нет никакой гарантии, что щетки не выйдут из строя в ближайшее время. Установив новые экземпляры, вы тем самым обезопасите себя от повторного трудоемкого процесса демонтажа стартера.

Типы и конструкция щеток стартера

Конструктивно все щетки стартеров принципиально одинаковы. Типичная щетка состоит из двух основных деталей:

— Щетка, отформованная из мягкого токопроводящего материала; — Гибкий проводник (с клеммой или без) для подачи тока.

Щетка представляет собой параллелепипед, отформованный из специального токопроводящего материала на основе графита. В настоящее время щетки стартеров изготавливаются из двух основных материалов:

— Электрографит (ЭГ) или искусственный графит. Материал, получаемый прессовкой и обжигом из кокса или других токопроводящих материалов на основе углерода и углеводородного связующего; — Композиты на основе графита и металлического порошка. Чаще всего используются меднографитовые щетки, спрессованные из графита и медного порошка.

Наибольшее распространение получили меднографитовые щетки. За счет включения меди такие щетки обладают меньшим электрическим сопротивлением и более устойчивы к износу. Такие щетки имеют и несколько недостатков, главный из которых — повышенный абразивный эффект, что приводит к повышенному износу коллектора якоря. Однако рабочий цикл стартера обычно непродолжителен (от нескольких десятков секунд до нескольких минут в день), поэтому износ коллектора происходит медленно.

В теле щетки жестко фиксируются один или два гибких проводника большого сечения. Проводники — медные, многожильные, сплетенные из нескольких тонких проводов (чем обеспечивается гибкость). На щетках для стартеров малой мощности обычно используется только один проводник, на щетках для стартеров большой мощности — два проводника, зафиксированных по разные стороны щетки (для равномерной подачи тока). Монтаж проводника обычно осуществляется с помощью металлической втулки (пистона). Проводник может быть как оголенным, так и изолированным — здесь все зависит от конструкции конкретного стартера. На конце проводника для удобства монтажа может располагаться клемма. Проводники обязательно гибкие, что дает возможность щетке изменять положение при износе и при работе стартера, не теряя контакта с коллектором.

В стартере используется несколько щеток, обычно их число составляет 4, 6 или 8. При этом половина щеток подключена к «массе», а вторая половина — к обмоткам статора. Такое подключение гарантирует, что при включении реле стартера ток будет одновременно подан на обмотки статора и обмотки якоря.

Щетки ориентируются в щеткодержателе таким образом, чтобы в каждый момент времени ток подавался на определенные обмотки якоря. Каждая щетка прижимается к коллектору с помощью пружины. Щеткодержатель вместе с щетками является отдельным узлом, который при необходимости ремонта или замены щеток можно демонтировать и без труда установить на место.

В целом, щетки стартера очень просты, поэтому надежны и долговечны. Однако и они нуждаются в периодическом обслуживании и ремонте.

Назначение и устройство редукторного стартера

Сам по себе стартер – электрический мотор, питающийся от аккумулятора автомобиля. Это устройство преобразует электрическую энергию в механическое усилие. Механический привод способствует раскручиванию коленчатого вала, следовательно, запуску силовой установки. Это значит, что автомобиль без стартера не способен самостоятельно сдвинуться с места. Конструктивно механизм состоит из следующих основных элементов:

  1. Бендикс – контролирует скорость вращения вала.
  2. Якорь – воздействует на шестерни бендикса, тем самым обеспечивает их вращение. С запуском двигателя происходит перемещение якоря в исходное положение и разъединение контактов.
  3. Реле – обеспечивает синхронную работу всех элементов стартера.
  4. Щетки и их держатель – нужны для увеличения мощности двигателя, способствуют подаче напряжения на пластины якоря.

Более подробное устройство стартера можно увидеть на следующей схеме:

Практически все производители автомобилей устанавливают устройство в неудобном для мастера положении. Основная сложность заключается не только в том, что стартер нужно корректно отремонтировать. Но и в самом процессе его демонтажа.
