Делаем фаркоп на Рено Дастер своими руками: чертежи, размеры, фото и видео

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

  1. шлифовальная машинка;
  2. стальной шар, его можно сделать самостоятельно или купить в магазине;
  3. сварочный аппарат;
  4. сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

  • лента и провода;
  • стальная труба (длина 0,5 метра, диаметр 50Х50);
  • стальные листы толщиной 5 мм;
  • болты М12 — 6 штук, M10 – 2 штуки;
  • розетка;
  • гайки и винты длиной примерно 40 миллиметров.

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

  1. съемный фаркоп;
  2. быстросъемный;
  3. стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

Схема крепления

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

  • молоток;
  • нож;
  • плоскогубцы;
  • отвертка;
  • монтировка;
  • набор гаечных ключей;
  • динамометрический ключ;
  • литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство. Данный вид крепежа затягивается только один раз

При ошибке фиксации гайки придется ломать

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

  1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
  2. В отверстия вставляются втулки и винты.
  3. С внешней стороны нужно нанести смазку.
  4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

  • габариты ;
  • фонарь заднего хода;
  • повороты;
  • противотуманные фары;
  • стоп-сигналы;
  • массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

  • блок включает разъемы для быстрой установки;
  • он адаптирован для машин со светодиодными лампами;
  • применяются провода для автопрома – ПВАМ;
  • использовано интеллектуальное управление;
  • обжим контактов высокого качества;
  • защита от влаги и пыли;
  • пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Фирменная проводка фаркопа и её монтаж

Компания Рено выпускает два варианта проводки: 241577864R и 8201443155. Второй вариант более сложен в подключении – приходится тянуть шнур от АКБ. А комплект 241577864R рассчитан на простое подключение – используются только разъёмы фонарей.

Комплекты Рено и Thule

Так же просто всё выглядит, если купить проводку, подходящую для Дастера и выпускаемую любой из известных фирм (фото справа). Здесь показан один из вариантов.

Ни один авторизованный дилер не обязан работать с комплектами, отличающимися от набора 241577864R или 8201443155.

Подключение проводки на Рено Дастер, если говорить о фирменном варианте, не представляет из себя ничего сложного: жгут пропускают в муфту и подключаются к клеммам. Но муфта здесь используется одна – та, которая установлена в правый угол. Лепесток «массы» накидывается на шпильку, и в комплекте этот лепесток есть. Значит, придётся снимать правый фонарь. Делайте выводы.

Всем привет! Продолжаем обсуждать тему фаркопов (ТСУ). И сегодня у нас на очереди фаркоп на Рено Дастер. Это отличный бюджетный кроссовер, который полностью оправдывает свою стоимость и выступает настоящей рабочей лошадкой.

Это предполагает, что многие к этой машине захотят (или им потребуется) купить прицеп. А без фаркопа, то есть тягово-сцепного устройства, подключение прицепа к авто будет невозможным. Проще подобрать прицепное ТС под фаркоп, нежели наоборот. Потому начнем именно с того, как выбрать и как установить самому новый фаркопчик.

Что дает установка блока

Установив БСФ, вы получите:

  • слаженную работу электронного блока управления машины и автоприцепа;
  • возможность осуществлять контроль над поворотниками прицепа;
  • управление противотуманками прицепного ТС;
  • возможность отключения парктроника при подключении прицепа;
  • устойчивость электрики машины к скачкам напряжения;
  • полноценную защиту от короткого замыкания.

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

Вам понадобится Смарт-Коннект, если:

Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру

Это тоже указывает на необходимость наличия блока;
Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу

Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

Комплектация

При выборе устройства смарт коннектора обращают внимание на комплектацию:

  1. Базовая. Оборудование данной комплектации позволяет контролировать поворотники прицепа, управлять противотуманными фонарями, подзаряжать батарею прицепа, отключать парктроник.
  2. Расширенная. Устройство в этой комплектации имеет опцию проверку электрической цепи подключаемого автомобильного прицепа, также она позволяет управлять левым габаритным огнем, и корректировать работу левой противотуманной фары. Покупка более функционального БСФ также позволяет улучшить систему защиты от угона транспортного средства.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Составные части, стоимость и советы

Существует три варианта сцепного оборудования:

  1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
  2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.
  1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

  • Отверстие должно быть покрыто средством для защиты от коррозии;
  • При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
  • На этапе завершения монтажа нанести смазку на шар сцепки;
  • После надеть на него защитную заглушку.

А еще интересно: Минусы Рено Дастер (Duster) Дизель по Отзывам Владельцев.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Схема соединений в электропроводке

Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:

  1. Свободный
  2. Противотуманка
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Почти это же будет и справа:

  1. Свободный
  2. Задний ход
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).

Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.

На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. А иначе на одном шнуре (6П) будут «висеть» три лампы. Задайтесь вопросом, к чему это приведёт.

Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.

Получается парадокс — где проводов много, там они идут «открыто». Но схему можно переработать.

Знайте, что к контакту 2 может подключаться «подсветка номера». И тогда сделайте следующее: в розетке соедините клеммы 2 и 7 либо 2 и 5. К негативным последствиям это не приводит.

О подключении «массы»

Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.

Сама шпилька находится сверху, то есть над фонарём.

Изготовьте «лепесток», который накидывается на шпильку и прижимается гайкой. Шнур «массы» припаивают к лепестку.

Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме — цифра 3, и слева, и справа. Есть ещё более простой способ — «лепесток» можно припаять к кузову. Используйте что-то одно.

Подключая к розетке «массу», возьмите шнур большего сечения, чем используете для остальных контактов. Стандартный метод расчёта: на 1 кв. мм приходится 10 Ампер.

О технологии

Чтобы подключиться к любой из клемм, сделайте следующее:

  1. Отключите разъём, откройте на нём крышечку;
  2. Клемму выводят из разъёма, поджимая её отвёрткой;
  3. К «штатному проводу» припаивают ещё один, и сверху одевают «термоусадку»;
  4. Проводят сборку.

Результат всех стараний показан на фото.

Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.

Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:

  • Пусть к розетке подводятся два жгута. Тогда используйте гофру-разветвитель. Если подходящей детали нет, используйте две гофры (см. фото);

    Пара гофр никому не помешает

  • Если подводится один жгут, всё равно закройте его гофрой. Материалом может быть пластик.

Проблему с любым несоответствием поможет решить изолента.

Знайте о долговечности розеток из пластика: одной такой розетки, судя по отзывам, «хватает» на один сезон. Лучше, если корпус будет выполнен из карболита, силумина или алюминия. Ну а цены на качественную оснастку бюджетными не бывают.

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Это интересно: Насколько просто сохранить за собой номер при продаже авто?

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

  1. Galia (Словакия).
  2. Bosal (Бельгия).
  3. Enganches Aragon (Испания).
  4. «Лидер-Плюс» (Россия).
  5. Thule (Швеция).
  6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Изготовление фаркопа своими руками, установка

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

Для изготовления фаркопа нужно подготовить такие материалы:• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;• металлическая труба – длина 1 м, и балка – длина 0,5 м;• гайки, болты, шайбы.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

  • Болты и гайки для креплений
  • Ключи на 17 и на 19
  • Отвёртки
  • ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

  1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
  2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
  3. Это нужно делать, находясь под днищем автомобиля.
  4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
  5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.


Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

  1. Завести в багажник провода от розетки.
  2. Зафиксировать их концы в клеммной колодке
  3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

  1. шлифовальная машинка;
  2. стальной шар, его можно сделать самостоятельно или купить в магазине;
  3. сварочный аппарат;
  4. сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

  • лента и провода;
  • стальная труба (длина 0,5 метра, диаметр 50Х50);
  • стальные листы толщиной 5 мм;
  • болты М12 — 6 штук, M10 – 2 штуки;
  • розетка;
  • гайки и винты длиной примерно 40 миллиметров.

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

  1. съемный фаркоп;
  2. быстросъемный;
  3. стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

Схема крепления

Виды

Существует несколько разновидностей:

  • Съёмные
  • Несъёмные
  • Условно-съёмные

Помимо видов их можно разделить на категории:

  • Тип А — его используют для грузов до 1.5 тонны, он легко снимется и устанавливается, и относится к условно съёмным
  • Тип В – он устанавливается благодаря полуавтоматической гайки, и его можно легко снять, используется для перевозки грузов до 1.5 тонны
  • Тип С – он бывает как вертикальный так и горизонтальный, его можно быстро снять, перевозить грузы можно от 1.5 тонн
  • Тип F- является кованым изделием и крепится при помощи пары болтов, перевозить можно груз от 2 тонн
  • Тип G- прикрепляется при помощи 4 болтов, и является кованным, перевозить можно грузы от 2 тонн
  • Тип Н- изготавливается при помощи сварки, и предназначен для перевозки грузов до 1.5 тонны

У каждого вида есть свои преимущества и недостатки, например съёмный вид, стоит дороже, но благодаря тому, что его можно легко снять, он пользуется большей популярностью. Но если внешний вид для автовладельца остается на втором плане, то используется несъёмный.

САМОДЕЛЬНЫЙ ФАРКОП ИЛИ ЗАВОДСКОЙ

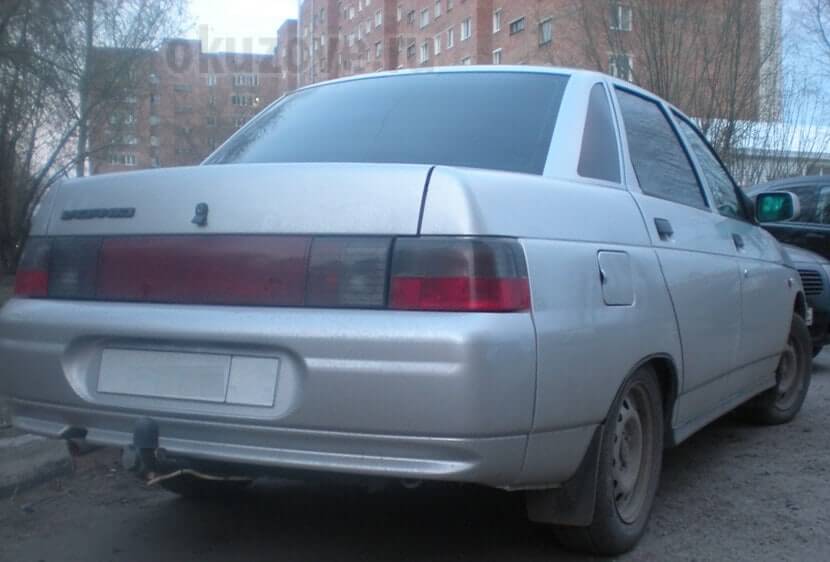

Несмотря на то что сегодня приобрести фаркоп на ВАЗ 2107 не является проблемой, некоторые автомобилисты все же предпочитают изготавливать подобную конструкцию самостоятельно. Это обусловлено тем, что заводские изделия не подходят владельцам по каким-то критериям, да и по финансам самодельные фаркопы обходятся дешевле. Поэтому возникают собственные идеи по части изготовления прицепного, тем более что найти необходимый чертёж сегодня не составляет особого труда. Но перед тем как приняться за самостоятельное изготовление сцепной конструкции, нужно хорошо подумать и взвесить все за и против.


Самодельный фаркоп обойдется дешевле заводского, но прежде чем его приобрести и поставить нужно задуматься — стоит ли рисковать

Чем же может грозить установка самодельного фаркопа? А неприятностей может быть немало:

  • Прохождение техосмотра будет проблематичным, хотя этот вопрос решаем: прицепное можно снять на время процедуры.
  • Существенной проблемой может быть поломка конструкции из-за неправильного изготовления или монтажа. В результате можно повредить не только свой автомобиль, но и стать виновников ДТП.

Нужно понимать, что изготовление фаркопа своими руками — это риск. Если приобретается сертифицированное изделие, можно быть полностью уверенным в безопасности этого изделия.

Схема соединений в электропроводке

Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:

  1. Свободный
  2. Противотуманка
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Почти это же будет и справа:

  1. Свободный
  2. Задний ход
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).

Вариант для 7-ми контактовУпрощённый вариант для 7-ми контактов

Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.

На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. А иначе на одном шнуре (6П) будут «висеть» три лампы. Задайтесь вопросом, к чему это приведёт.

Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.

>

Левая сторона

Получается парадокс – где проводов много, там они идут «открыто». Но схему можно переработать.

Знайте, что к контакту 2 может подключаться «подсветка номера». И тогда сделайте следующее: в розетке соедините клеммы 2 и 7 либо 2 и 5. К негативным последствиям это не приводит.

О подключении «массы»

Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.

Шпилька – немного выше

Сама шпилька находится сверху, то есть над фонарём.

Изготовьте «лепесток», который накидывается на шпильку и прижимается гайкой. Шнур «массы» припаивают к лепестку.

Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме – цифра 3, и слева, и справа. Есть ещё более простой способ – «лепесток» можно припаять к кузову. Используйте что-то одно.

Подключая к розетке «массу», возьмите шнур большего сечения, чем используете для остальных контактов. Стандартный метод расчёта: на 1 кв. мм приходится 10 Ампер.

О технологии

Чтобы подключиться к любой из клемм, сделайте следующее:

  1. Отключите разъём, откройте на нём крышечку;
  2. Клемму выводят из разъёма, поджимая её отвёрткой;
  3. К «штатному проводу» припаивают ещё один, и сверху одевают «термоусадку»;
  4. Проводят сборку.

Результат всех стараний показан на фото.

Здесь подключали поворотник

Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.

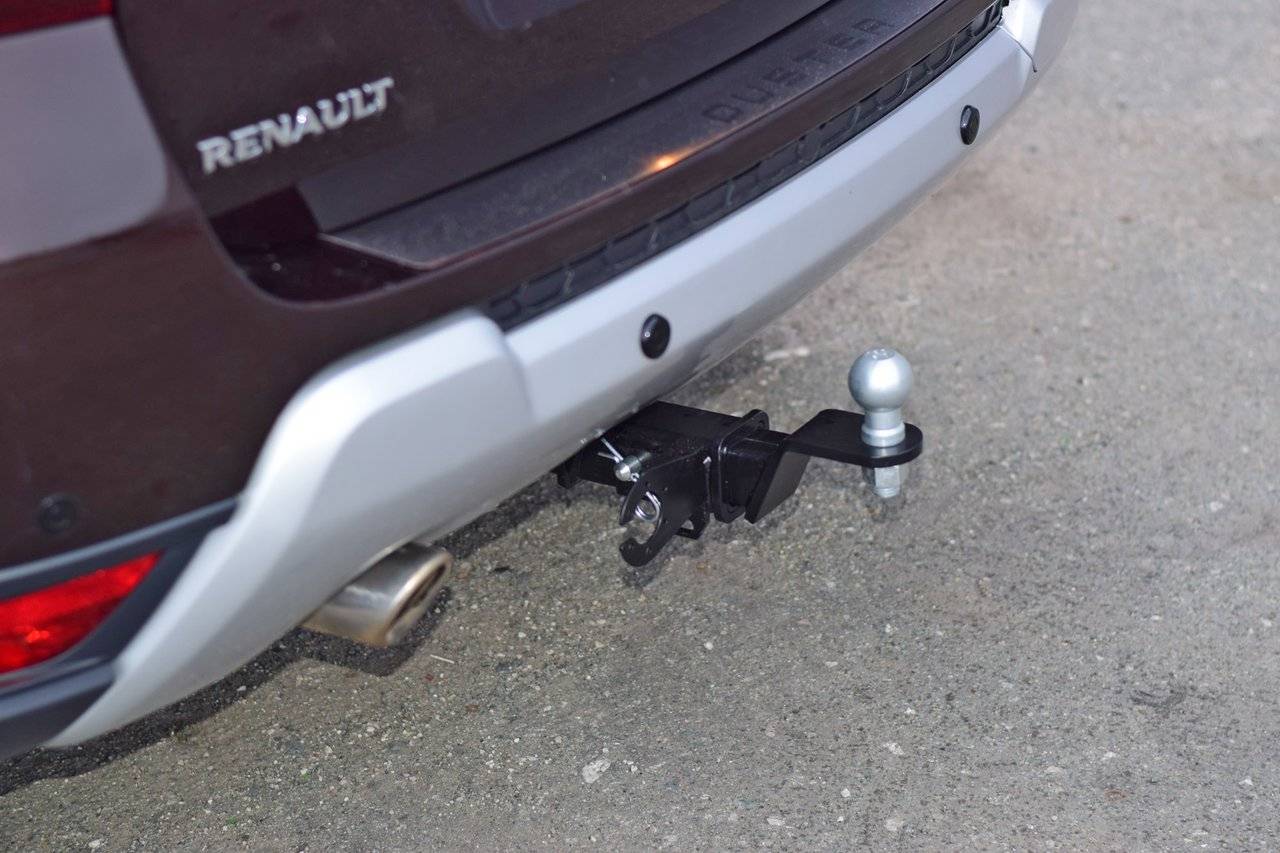

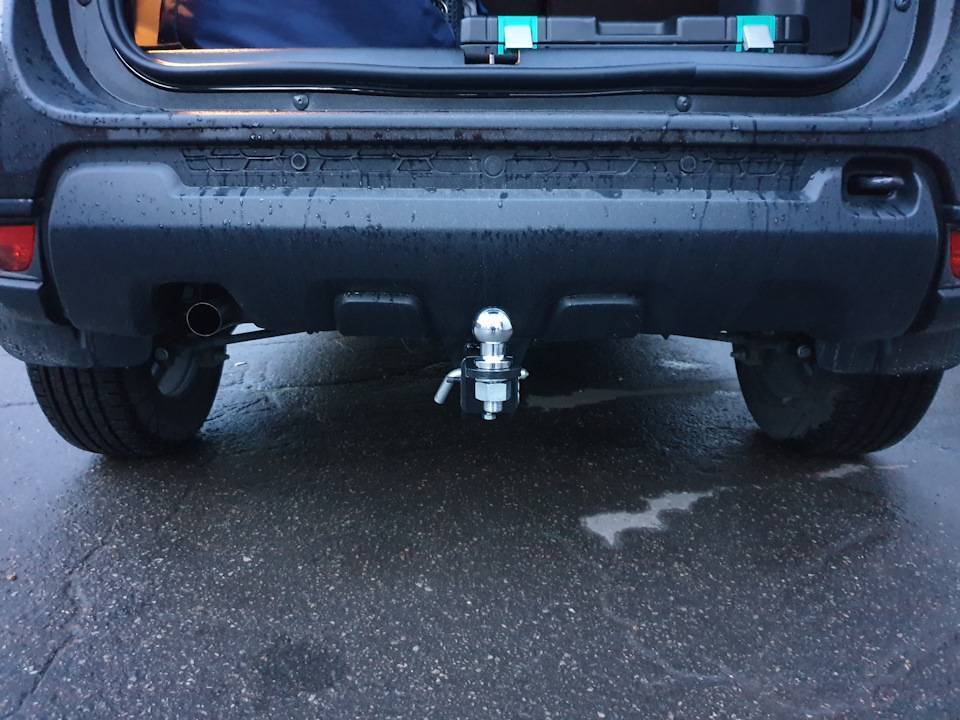

Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:

  • Пусть к розетке подводятся два жгута. Тогда используйте гофру-разветвитель. Если подходящей детали нет, используйте две гофры (см. фото); Пара гофр никому не помешает
  • Если подводится один жгут, всё равно закройте его гофрой. Материалом может быть пластик.

Проблему с любым несоответствием поможет решить изолента.

Знайте о долговечности розеток из пластика: одной такой розетки, судя по отзывам, «хватает» на один сезон. Лучше, если корпус будет выполнен из карболита, силумина или алюминия. Ну а цены на качественную оснастку бюджетными не бывают.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
