Какие, и для чего существуют распредвалы
И никогда бы речь не шла о том, как подобрать распредвал, если бы все водители ограничивались тем, что имеют на авто с конвейера – двигатель стандартной комплектации со стандартными показателями мощности.
Но, водители ведь тоже люди, а значит, каждый из нас имеет свой характер, и хочет двигаться на автомобиле, в соответствие с основными чертами своего характера. Кто-то спокойно и без лишней суеты на дороге. А кому-то подавай драйв, резкий уход вперед на светофоре, ветер в лицо на трассе.
Собственно, отсюда и возникает необходимость в тюнинге двигателя, одним из основных факторов которого является замена штатного на спортивный распредвал. И очень часто «горячие» парни задают вопрос о том, как выбрать распредвал из массы предложений на сегодняшнем рынке запасных деталей для ремонта и тюнинга авто.
И если машины импортного производства обладают достаточно мощными двигателями, то на просторах нашей страны чаще всего ищут спортивный распредвал на классику. Даже порой и не для особого драйва, а для улучшения характеристик двигателя.
Ведь замена распредвала, по сути своей формирует характер работы вашего двигателя, определяя скорость подъёма и продолжительность открытия клапанов.
Как правило, распредвал расположен в верхней части головки блока цилиндров. Это сегодня. Ранее на двигателях применялся, так называемый, низовой распредвал. Количество распредвалов зависит от количества цилиндров двигателя и рядности цилиндров двигателя.
Почему возникает такой спрос на спорт распредвал? Ответ прост. Они обеспечивают наиболее оптимальную подачу заряда воздушно-топливной смеси в цилиндры, за счет увеличения высоты подъёма клапанов.
Плавность профиля кулачков у тюнинг распредвала обеспечивает наиболее надёжную работу ГРМ. Кроме того, у спортивного распредвала есть характерная особенность – он увеличивает границу детонации. Т.е это движение без характерного «стука пальцев», так знакомого водителям классических отечественных моделей авто.
Преимущества использования доработанных распределительных валов
Установка тюнингового вала поможет за счет перенастройки клапанов подавать в ДВС требуемое количество горючей смеси. Доработанные кулачки спортивного вала характеризуются плавностью профилей. Все это позволяет механизму газораспределения работать с большей надежностью.
Отличительной чертой спортивных валов можно считать возможность отодвинуть границу детонации, особенно это касается работы на пониженных частотах коленвала. В настоящее время можно найти спортивные распредвалы на ВАЗ, которые используются для поездок по разным типам дорог.
В частности, они разделяются следующим образом:
- Моментальный низовой распредвал, который лучше всего ведет себя во время движения по магистралям городов;
- Универсальный тип, предназначенный для использования машины, и в городе, и на трассе;
- Верховой вал, который лучше всего показывает себя при поездках на загородных трассах.
Если для ДВС подобрать распредвал с возможностью меньшего подъема клапанов, то это позволит добиться хорошего результата при пониженных частотах коленвала. Выбор распредвала с более значительным подъемом кулачков поможет увеличить производительность ДВС на повышенных частотах. Выпускаемые в настоящее время валы позволяют менять показатели и крутящего момента, и мощности силового агрегата или в области пониженных, или повышенных оборотов.
Recommendations
Comments 39
Исходя из твоих пожеланий — Стоит ограничиться подъёмом до 10мм и «рекламной» фазой до 285 град ПКВ. Что-то типа СТИ-3, Нуждин 9.65 (263), ОКБ Двигатель 37/42.
Друг, возьми сразу нормальные валы, я на валах сти 7 в повседневе катаюсь фаза 314вп 308вып.
1) 13тр? … ну ладно не 13т.у.е! Хотя если на попробовать, то чего не купить БУ (за 5тр)?
2) Как едут? посмотрите ВСХ мотора ЛАДА-ГРАНТА-СПОРТ или Калина2-СПОРТ. У обоих стоят такие валы. Сравните ВСХ с приора мотором такой же комплектации, но со сток валами! Или любой др. городской приоры с легким тюнингом.
3) Вы просите городские? Так они городские…легкий тюнинг. Ни одни СПОРТ валы не попадут в категорию городские! Ни один Стольниковский распредвал не попадет в категорию ГОРОДСКИЕ. Ну пожалуй для 8.9 Стольникова можно сделать исключение. Все остальные валы Стольникова — это ВАЛЯЩИЕ НЕ ГОРОДСКИЕ ВАЛЫ! У Вас противоречивые желания (вам и журавля и синицу… дорога одна. ФАЗОВРАЩЕНИЕ)
4) Все кто продает ВАЛЫ они напишут цифры (говорю о фазе) такую, которая им удобна для своих маркетинговых и экономических ВЫГОД. Т.е. фазу вам укажут такую, чтоб у них продавалось лучше! Или напишут чтоб написать… что-то они должны же обьявить (не напишут же они лозунг… «про фазу не спрашивайте… мы не знаем фазу»).
4) Каждый мерит так как ему кажется ВЕРНЫМ! Верным с технической стороны или с маркетинговой!
Вот и я померил Валы Лада-гранта … вытащив их из мотора КАЛИНА2-СПОРТ. Публикую то, что намерил… ВПУСК 9.5мм фаза 293,1гр (при зазоре 0мм) фаза 255,9 (при зазоре 0,15мм) фаза 241гр (при зазоре 1,27мм) 0.05 дюйма
Выпуск 9.0мм фаза 294,6гр (при 0мм) фаза 260гр (при 0.15мм) фаза 214,8гр (при зазоре 1.27мм) 0,05дюйма
5) Счас модно упоминать про фазу по американской методике… при зазоре 0.05″ Модно? НУ вот вам фаза при 0.05″ И что она ВАМ дает? Киш-миш в голове она дает!
Иногда можно увидеть такие посты. «До открытия клапана в 0.1мм течения газов практически нету, вот американцы и мерят от такой-то величины). На что Вам отвечу… «ВЫ у 8в мотора отрегулируйте зазоры клапанов не 0.25 -0.35 (зазор), а подожмите клапан на 0.1мм. Попробуйте померить комперссию. Попробуйте завести мотор! После этого киш-миш в голове поубавиться»
Фаза при зазоре 0.2-0.3мм актуальна если ВЫ используете Вал под жесткий стаканчик!
Фаза начала открытия и конца закрытия клапана — это величина помогающая определить градусы опережения открытия и закрытия впускного и выпускного ВАЛОВ относительно DVN и YVN/ Зная профиль ВАЛа и зная угол опережения ВЫ можете определить величину перекрытия в метрической величине (мм), ну если у ВАС измерительный инструмент в дюймах, то в принципе и для дюймов тоже можно определить! Написал ВАМ предыдущий обзац правильно, но думаю что мало кто чего понял…оно и хорошо! Смысл в том, что ВАМ «посрать» какая там фаза у вала ГРАНТА-СПОРТ.
Спортивный распредвал для тюнинга двигателя
Для чего нужен
Распределительный вал — механический «мозг» двигателя, который формирует характер работы мотора. Причина замены стандартного вала авто на спортивный та же, что других деталей. Штатная деталь слишком усредненная, разработана в соответствии с запросами большинства водителей.
Основной характеристикой двигателя считают мощность. На деле влияние на характер автомобиля оказывают не только максимальная мощность, но и крутящий момент. Ведь наибольшую мощность можно реализовать только при определенных оборотах, близких к максимальным. «Горячему» водителю нужен приемистый двигатель, который при трогании с места и разгоне, не напрягаясь «идет» за педалью газа. Это обеспечивает крутящий момент, если он достаточно большой и постоянный на низких и средних оборотах.
Влияние распредвала на мощность двигателя
Подъем клапана измеряется в миллиметрах и представляет максимальное расстояние, на которое он отходит от седла. Продолжительность открывания клапанов — отрезок времени, измеряемый в градусах поворота коленвала. Измеряется, как клапан поднялся от седла на малую величину, часто составляющую 0,5 или 1,2 мм.
Каждый из критериев спортивного распредвала связан с другими и модификация одного повлияет, как другие улучшат или ухудшат работу двигателя. Но увеличение подъема и времени открывания увеличивают мощность мотора в зоне максимальных оборотов. Если максимально их увеличить, то двигатель будет неспособен работать на оборотах ниже 2 000.
Гоночные распредвалы имеют низко-оборотный предел «холостого хода» (2 000 об/мин). Распредвалы для тюнинга можно сделать «цивилизованными» путем изменения моментов открывания и закрывания клапанов, но компромиссом будет максимальная мощность.
Продолжительность открывания спортивного распредвала известна конструкторам форсированных моторов из-за влияния на мощность двигателя автомобиля. Чем дольше удерживаются открытыми клапаны, тем большая максимальная мощность будет получена. Если время открывания клапана слишком большое, то дополнительная максимальная мощность приведет к нестабильной работе мотора на низких оборотах.
Для гонок максимальная мощность является единственной целью, а для «обычных» автомобилей с форсированными двигателями важными являются приемистость и крутящий момент снизу.
Увеличение подъема клапана спортивного распредвала полезна в увеличение мощности авто, т. к. может её добавить без существенного влияния на характеристики двигателя на низких оборотах. Теоретически это будет работать. Но механизмы привода клапанов не такие простые. Высокие скорости движения клапанов, обуславливаемые этими профилями, существенно уменьшают надежность мотора.
Что такое валы верховые и низовые
Существуют различные спортивные распредвалы, предназначенные для разных целей:
- низовой моментный вал для городской езды;
- универсальный вал «город — трасса»;
- верховой вал «трасса».
Выбирая для двигателя машины распредвал с меньшим подъемом клапанов, мы в наибольшей степени реализуем положительный эффект на низких оборотах вращения коленвала. Распредвал с большим подъемом кулачков позволяет повысить мощность на высоких частотах.
Какой ставить распредвал для тюнинга
Если хотим увеличить эффективность в заданных оборотах, придется жертвовать другими параметрами. Так, «низовые» валы проигрывают в зоне высоких оборотов, а «верховые» — на холостом ходу и при низких оборотах. Отвечает за изменения профиль кулачка. Для увеличения тяги на «низах» его делают более широким и плавным, если требуется мощность на «верхах» — более узким и острым.
Соответственно, если готовите машину к драг-рейсингу, стоит установить вал «низы—середина». Если не устраивает «тупизна» автомобиля на трассе — «верховой».
После установки спортивного распредвала надо отрегулировать клапаны с помощью разрезной шестерни. Если выставить распредвал на «опережение», то впускной клапан будет подниматься больше, чем выпускной, — это даст прирост мощности на высоких оборотах. Установка на «запаздывание» обеспечит больший подъем выпускного клапана, чем впускного, и увеличение тяги в области низких оборотов.
Для лучшего эффекта придётся делать чип-тюнинг «мозгов» двигателя авто и заново обучать работу мотора под новый распредвал.
Источник
Какие распредвалы стоят на гранте спорт
Конструктивно одинаковые моторы – могут развивать разную мощность. Улучшение характеристик начинается с установки других свечей, более точного подбора угла опережения и т.д. Самостоятельно выполнить тюнинг, «выжав» из двигателя «Калины-2» 120 л.с. – тем не менее, не удастся. 120-сильный мотор «Гранта-Спорт» построен на базе 21126-го, но имеет отличия от него. Двигатель автомобиля «Гранта-Спорт» — ничуть не менее долговечен и надежен, чем прототип (21126-й мотор «второй Калины»). Для повышения мощности, здесь установлены другие распредвалы (с измененным профилем кулачков). Снижение сопротивления выпуска-впуска – еще одно, и последнее «механическое» изменение. Достичь максимальной мощности удалось, изменив прошивку.
Разработчики «Гранта-Спорт» уверяют, что до 3 000 оборотов в минуту – двигатели «ведут себя» одинаково. Но движение с оборотами от 3 500 – экономичным назвать нельзя. Делаем вывод: устанавливать двигатель «Гранта-Спорт» в «Калину-2» с АКП является малополезным (но еще больше – затратным) методом тюнинга.
А как же «Калина RC»?
В раллийной версии «второй Калины» используется атмосферный мотор (тоже выполненный на базе «26-го»). Здесь установлены кованые поршни, которые легче, чем литые серийные. Самостоятельно выполнить подобный тюнинг – так же, вряд ли получится. Допуски надо «выдерживать» еще более точно, чем на заводе. О чем чаще всего «забывают», предлагая купить детали для тюнинга.
Кроме этого, двигатель был форсирован. Увеличилась степень сжатия, повысилась мощность (до 155 сил), однако, значительно снизилась долговечность. Период эксплуатации спортивных машин — меньше 1 000 километров (затем, автомобиль отправляют на капремонт). Выбор оставим за потребителем.
Функция мощности мотора 21126
Существуют другие методы тюнинга. Например, установка турбин, которая официально – 100% запрещена.
Максимальный момент сил на валу двигателя «Гранта-Спорт» — 140 Н*м, «Калина RC» — 175 Н*м. Все вышесказанное говорит о следующем: серийный двигатель 21126 обладает потенциалом для тюнинга. Но польза от изменений – вряд ли будет достигнута без замены механических деталей (включая элементы ШПГ).
Однако, более доступный вариант модернизации, так называемый «чип-тюнинг» — тоже имеет смысл. Что является верным для большинства силовых агрегатов, производимых ВАЗ. Вопрос в том, что именно нужно получить в конечном счете.
Конкретика
Работал с распредвалами для нивы, почти от всех производителей. Чаще всего подход у людей следующий: хочу распредвал, на форумах читал, что это хорошо. Но не знаю какой. Какого подхода я придерживаюсь. Все что касается РВ это уже чистый тюнинг и подход должен быть другой нежели на серийных машинах.
Я выбрал из ассортимента РВ два «простых» вала, под болты и под гидрики. Данные валы не требуют доработок гбц, их можно установить на стоковые гбц. Человек катается на своей машине в реальных условиях, понимает разницу с заводским валом и решает для себя вопрос, либо он идет дальше в этом вопросе, либо можно остановиться.
Плюсики состоят в том, что цена на данные распреды очень демократична, и данный эксперимент всегда можно себе позволить. Если человек решил, что хочет продвигаться дальше, у него уже есть субъективный ощущения на собственной машине с двумя разными РВ, и он уже может сказать, опираясь на это и реальные условия работы авто, в какую сторону работать дальше. Вспомните абзац в самом начале (штангист, марафонец, стайер).
Еще один момент, про который умалчивают производители распредов и «специалисты» на форумах. Если вы ставите распред на стоковую гбц, то в лучшем случае вы получите 50-70% того, что задумано конструктором РВ. Как минимум требуется доработка гбц, как максимум – системы выхлопа и калибровки ЭБУ.
Что еще из научно-популярного можно рассказать. Пожалуй то, что по производству РВ могут изготавливаться тремя разными способами. Из цельной болванки, наплавкой и перешлифовкой из другого вала. Обычно производители РВ из целых заготовок очень этим гордятся.
Все зависит от того, где, кто и главное как, это делает. Подчас перешлифованные неполнобазные валы имеют гораздо больший срок эксплуатации, нежели целиковые. Приведу в качестве примера валы ОКБ «Двигатель». Два 44 вала из разных партий развалились на машинах клиентов.
И если в одном случае просто лопнул распред, то в другом гбц пришлось полностью выкинуть гбц, там просто был «фарш». Буду честен, вал был отправлен в ОКБ «Двигатель» и после взаимных обвинений друг друга в «уме и сообразительности» был мне заменен на другой. Со вторым я даже не стал заморачиваться. Но больше их продукцией я стараюсь не пользоваться.
Распредвалы спорт
Основные параметры и термины распредвала.
В — база распредвала — параметр определяющий линейный размер в цепочке: распредвал-толкатель-клапан.
Н — высота подьема распредвала. Этот параметр определяет мах ход клапана.
Ф — фаза распредвала определяет время открытие клапана за рабочий такт двигателя.
При выборе распредвала стоит обращать внимание на эти параметры из следующих соображений. Стандартная база 16кл распредлвала 33мм, 8кл — 38мм, классики — 30мм
В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой. Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора
Стандартная база 16кл распредлвала 33мм, 8кл — 38мм, классики — 30мм. В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой. Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора.
Поэтому к распредвалам с заниженной базой для компенсации линейного размера часто прикладываются подпятники.
Фото подпятников на 16кл двигатель ВАЗ.

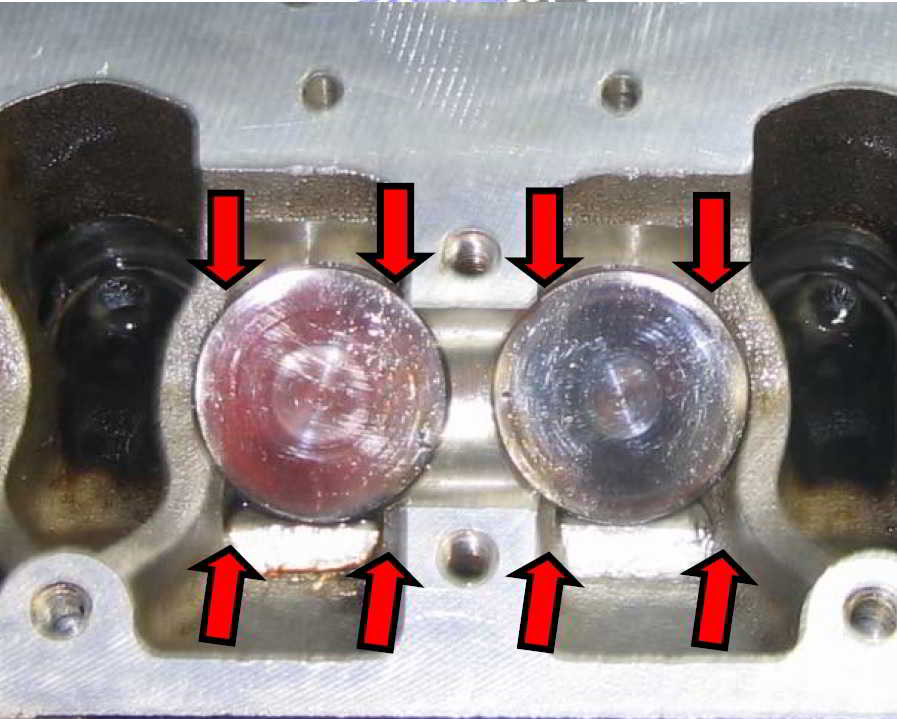

Подьем распредвала влияет так же на установку его в двигатель. При большом подьеме кулачков распредвала часто начинает задевать за литьевые приливы головки блока 16л ГБЦ ВАЗ. При установке требуется провернуть распредвалы в постелях, для того чтобы убедится что кулачки не задевает за эти приливы. Доработать ГБЦ в местах контакта.
Фаза распредвала определяет рабочий диапазон двигателя. Чем шире фаза у распредвала, тем более спортивный характер будет у двигателя. Зависимость ширины фазы хорошо видна на представленном графике замера двигателя ВАЗ.
Установка перекрытия распредвалов.
Перекрытие распредвалов зависит от фазы распредвала, а так же влияет на характеристику двигателя. В нашей инструкции к распредвалам указаны значения (в мм) открытия клапанов в ВМТ.
Закалка кулачков распредвала.
Для того чтобы в паре трения кулачек — толкатель эти детали не изнашивались быстро, завод производитель закаливает кулачки распредвала с помощью термической обработки» отбел» до твердости HRC = 50-52единиц.
Тюнинговые и спортивные распредвалы несут большую нагрузку в этой паре трения, поэтому ТЕАМ80 распредвалы закаливаем до твердости кулачка HRC= 56-62 единиц.
Слой который получается после «отбела» составляет 0.5-0.8 мм. Это видно на фото с низу.
На износостойкость тюнинговых распредвалов влияют несколько параметров.
1. Жесткость пружин клапанов.
2. Преднатяг пружин клапанов.
Излишняя жесткость создает дополнительное усилие на кулачек — толкатель, в результате происходит усиленный износ в этой паре трения.
3. Качество масла используемое в двигателе и интервал его замены.
Многие забывают что повышение мощности двигателя приводит к ответственному использованию двигателя.
4. Способ использования двигателя.
Применение тюнинговых и спортивных распредвалов приводит к использованию двигателя пользователями в зоне высоких оборотов, относительно серийного двигателя, а это в свою очередь уменьшает моторесурс всего двигателя в целом.
Особенности, неисправности и ремонт двигателя Лада Гранта Спорт
Базовым для создании первого серийного спортивного мотора, стал двигатель 21126 Приора, с легкой ШПГ и, что очень важно, с более широкими валами. На этот двигатель были установлены распределительные валы ТМС подьем 9.55/9.15, фаза 288/282, доработан впуск, выпуск с пауком , естественно своя прошивка
Все это в сумме дало ровный двигатель, едущий с низов без проблем и развивающий около 120 л.с. График его замера смотрим ниже.
По характеру, мотор до 3000 об/мин едет как обычный 126 двигатель, дальше до самой отсечки быстрее. Расход топлива на Гранте Спорт практически не изменился (при спокойной эксплуатации). В остальном это двигатель приоры со всеми его недостатками и особенностями, неисправности и их причины один к одному совпадают, о них читаем в разделе « Неисправности 21126 «.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем датчик аварийного давления масла
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем распределительные валы с посадочных мест
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Слева показан впускной распредвал, а справа выпускной
Как необходимо наносить герметик на крышку корпуса подшипников распредвала

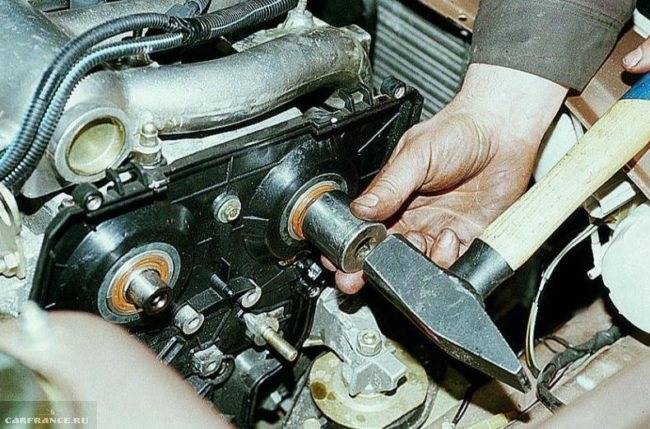

Прессуем новые сальники в на распределительные валы
Выбор
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014 . Каждый распределительный вал стоит в среднем около 3000 рублей.
Нюансы
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Классификация спортивных распредвалов
Одним из ключевых узлов, формирующих характер вашего автомобиля, является распредвал. Для любителей добавить своему двигателю 5-10 свежих лошадок производители автозапчастей предлагают выполнить тюнинг двигателя установив спортивный распредвал.
Выделяют три основных типа спортивных распредвалов:
- низовой вал применяется и оптимально подходит для городской езды;
- универсальный вал выдает средние результаты, используется как в городе, так и на трассе;
- верховой вал максимально продуктивно работает на высоких оборотах в условии трассы.
Обычно у распределительного вала есть 3 основных параметра — это фаза распредвала, время перекрытия и высота подъема. Чем шире фазы распредвала, тем дольше клапана остаются максимально открытыми, что позволяет интенсивней наполнять цилиндры. Чем дольше фаза перекрытия распредвала, тем лучше продуваются цилиндры, освобождая место под новую порцию топливовоздушной смеси. Высоту открытия клапана применяют также для увеличения времени его нахождения в открытом состоянии.
Распредвалы Honda F1 RA806E V8
Основные неисправности и их причины
Как и любая деталь в двигателе, распредвал может выйти из строя. Однако поломки обычно вызваны не естественным износом (от него должен защищать масляная пленка на поверхностях трения), а другими причинами:
- Износ кулачков, опорных шеек или подшипников – прямое следствие масляного голодания или некачественного масла. Проблемой может стать и несменяемый масляный фильтр, который забился насмерть, и теперь весь нагар циркулирует в двигателе, засоряя тонкие каналы системы смазки;
- Осевое биение, которое приводит к деформации и излому распредвала. Причиной часто становится рассинхронизация с системой подачи топлива.
Поскольку распредвал находится внутри двигателя (на двигатель может устанавливаться один или два распредвала, а на мощные V-образные моторы – до четырех), повлиять на его работу можно только опосредованно. Это в первую очередь своевременное ТО с заменой моторного масла и масляного фильтра.
Такая нехитрая процедура убережет все детали двигателя от преждевременного износа. Замена распредвала обычно обходится недешево: сама деталь дорогая за счет качественного металла и точной обработки, плюс работа мастеров требует времени и денег. Лучше следить за состоянием двигателя и вовремя его обслуживать.
Тест №1
Для максимальной точности замеры проводились в один день. Сначала на штатном ресивере, затем его заменили на 21179 ресивер, и снова на тесты. Результаты испытаний представлены на графике (черный — ресивер 21126; красный — ресивер 21179):
Ни Цикловое наполнение (ЦН), ни Массовый расход воздуха (МРВ) особо не изменились. ЦН только сместилось немного к верхам (4500-7000 об\мин), и это логично, потому что по сравнению со штатным ресивером, каналы у ресивера 21179 получаются немного короче (460 мг\ц на 4600 об\мин и 5200 об\мин соответственно). Владелец считает, что низы (ХХ-2500 об\мин) и середина (2500-4500 об\мин.) остались такими же, и по графику, и по ощущениям. А вот на верхах машина едет более уверенно.
Технологический процесс
На стандартном распредвале впускной клапан начинает открываться при недовороте распредвала на 5-10 градусов до Верхней Мертвой Точки (ВМТ), делая это засчет формы кулачка достаточно плавно, чтобы увеличить ресурс клапана и снизить шум. Закрывается же впускной клапан примерно в 20 градусах после Нижней Мертвой Точки (НМТ). Все это время называется «продолжительностью работы кулачка».
Обычно это примерно 200-220 градусов работы коленчатого вала. Увеличение продолжительности работы кулачка позволяет увеличить мощность автомобиля на высоких оборотах. Именно по этой причине на спортивных автомобилях продолжительность работы кулачка обычно сосотавляет 270-330 градусов, а то и более. Однако кроме этого показателя, надо еще учеть форму кулачка. Ведь если кулачок «пологий», то выигрыш в увеличении общей зоны открытия клапана будет не очень большим, однако на «крутых» кулачках открытие и закрытие клапана получается достаточно быстрым, что придает автомобилю совершенно другую динамику.
Что же касается выпускного кулачка, то он должен сработать ничуть не менее точно, чем впускной. Открыть выпускной клапан нужно достаточно рано, чтобы цилиндр успел очиститься от отработавших газов. Если клапан откроется поздно, то поступившее в цилиндр топливо смешается с продуктами сгорания и получится некачественная смесь, что приведет к потере мощности. Если же клапан откроется слишком рано, то мощность потеряется из за того, что давление газа, которое должно толкать поршень вниз, упадет из за выхода работающих газов в выпускной клапан.
Тоже достаточно интересный для нас процесс, потому как может быть использован для прибавки мощности. Выхлопные газы в этот момент создают в цилиндре разряжение, которое помогает опускающемуся поршню «всосать» топливную смесь. Да и при грамотной настройке, можно сделать так, что смесь, уходящая в выпускной канал, перед самым закрытием выпускного клапана будет всасываться обратно
Здесь больше важно не продолжительность перекрытия, а высота подъема клапанов в ВМТ. В стандартных распредвалах высота подъема клапанов в ВМТ доходит до 0.76 мм, а в спортивных двигателях она достигает 5 мм
В общем, чем больше подъем клапанов в момент перекрытия, тем больше мощность автомобиля на высоких оборотах и тем хуже распределение мощности
При работе с этими параметрами очень важно помнить о проблеме зазора между клапанами и поршнем. На спортивных двигателях иногда приходится делать в поршнях небольшие углубления, чтобы избежать столкновения поршня с клапаном в ВМТ
Немаловажную роль играет такой параметр, как высота подъема клапана. На обычных автомобилях эта высота составляет в среднем 9.6 мм, в то время как в двигателях гоночных автомобилей этот параметр достигает 13.2 мм. Многие ошибочно полагают, что чем больше высота подъема клапана, тем лучше. Они, повторюсь, ошибаются. Часто высоту поднятия клапана увеличивают для того, чтобы увеличить время «зависания» клапана в точке максимального подъема. Это позволяет получить выигрыш без увеличения продолжительности открытия клапана.
Смысл быстрого и «высокого» подъема клапана состоит в том, что при резком открытии движение клапана создает разряжение во впускном коллекторе — «импульс», который приводит к увеличению частоты вращения, что приводит к увеличению мощности. Благодаря этому процессу мощность двигателя и зависит в такой степени от конструкции распредвала.
Как же синхронизировать работу распредвала, а вернее, обоих клапанов. Может быть и такое, что при одинаковом подъеме клапанов в момент перекрытия, распредвал не даст максимальной мощности. С помощью регулировочного шкива (шкива Верньера) можно выставить распредвал или на опережение или на запаздывание. При опережении впускной клапан будет открываться больше, чем выпускной. При запаздывании, соответственно, выпускной клапан будет открываться больше, чем впускной. Теоретически, опережение распредвала сместит пик мощности вниз по частоте вращения коленвала, а запаздывание — наоборот, верх. Так, часто можно слышат, что машина лучше едет «на верхах» или «на низах». Степень опережения выражается в градусах поворота коленвала, при котором полностью открывается впускной клапан.
Один из основных показателей, на которые обращаются внимание при выборе автомобиля – это мощность двигателя. Соответственно, на мощность двигателя влияет ГРМ (газораспределительный механизм)
Вернее, его основная деталь – распредвал.
Стандартный распредвал
Подъем 16 клапанного распредвала — 7,55 мм, угол открытия клапана — 273 град. перекрытием клапанов 0,3 мм.
Не самый главный параметр при выборе распредвала, характеризует максимальную величину подъема клапана и, как следствие, выталкивание/всасывание большего количества топливо-воздушной смеси из камеры сгорания в единицу времени. Мы назвали его не самым главным, потому что есть и другие способы увеличить количество смеси попадающей в цилиндры через клапана (например, установка клапанов большего диаметра). Большой подъем предпочтителен для высокооборотистых и большеобъемных двигателей.
Полнобазный распредвал, не полнобазный распредвал
Подъем распредвала определяется по формуле Подъем=А-Б где А -расстояние от от оси распредвала до вершины кулачка, Б — расстояние от заводской базы до оси распредвала. Как в
идно из формулы, увеличить подъем распредвала можно либо увеличив А, либо уменьшив Б. Когда заготовка не позволяет дальше увеличивать расстояние А (нехватает «мяса», обычно когда распредвал изготавливается из стандартной заготовки), начинают уменьшать расстояние Б и появляется расстояние Б1, и, как видно из формулы, подъем распредвала увеличивается. При установке неполнобазного распредвала, что бы компенсировать появившийся зазор между базой и клапаном, используют так называемые «подпятники» или «таблетки» — это набор кружочков определенной толщины . Использование неполнобазных валов в спорте крайне не желательно, так как общая конструкция с появлением лишних деталей теряет надежность.
Разновидности распредвалов для Нивы
Распредвалы делятся на два вида:
- Верховые — работают только на высоких оборотах. При этом, основная характеристика — прирост момента — работает только на больших оборотах. Говоря простым языком, после 3 тысяч оборотов машина начинает интенсивно ускоряться. Подходят такие валы лишь для трассы или спортивных состязаний. Для бездорожья или города они не годятся.
- Низовые — подхват происходит от 1000 оборотов и заканчивается, к примеру, на 3000. Разгоняться машина будет с места, но при достижении пиковых оборотов, двигатель уже не будет разгонять машину так интенсивно. Подходят для эксплуатации машины на больших колесах, на бездорожье или в городе. Но не годятся для трассы.
