Торсионная подвеска — что это такое?
Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.
Популярные марки:
Acura RSX , Citroen C5 , Skoda Yeti
Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:
- круглые;
- квадратные;
- прямоугольные;
- набранные из нескольких слоев металла.
Концы торсиона жестко крепятся к:
- несущему рычагу;
- кузову или раме автомобиля (в зависимости от конструкции).
Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.
Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.
Полузависимая задняя
В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.
Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.
Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.
- Торсионная подвеска — принцип работы
- 1. История создания и развития торсионной конструкции
- 2. Устройство и принцип работы торсионной балки
- 3. Плюсы и минусы торсионной балки
- 4. Эксплуатация торсионной подвески
- 1. История создания и развития торсионной конструкции
- 2. Устройство и принцип работы торсионной балки
- 3. Плюсы и минусы торсионной балки
- 4. Эксплуатация торсионной подвески
1. История создания и развития торсионной конструкции
Принято считать, что первыми торсионно-рычажную подвеску на автомобиль установили немцы в 30-х годах прошлого столетия на Volkswagen Beetle. Но это не так, французы их опередили и впервые установили модель подвески подобного типа на автомобиль Citroen Traction Avant, и было это в 1934 году. Наиболее удачно торсионы в подвеске применяла американская компания «Крайслер». А в Советском Союзе торсионные подвески ставили на автомобили ЗиЛ и ЛуАЗ, а также «Запорожец».
3. Плюсы и минусы торсионной балки
Со времен создания торсионная балка прошла множество стадий модификаций. При этом усовершенствовались ее положительные качества и по возможности убирались недостатки. Но убрать все недостатки невозможно. Давайте же рассмотрим все плюсы и минусы современной торсионной подвески. И так начнем с задач, которые должна выполнять подвеска:
1. обеспечить плавный ход автомобиля;
2. стабилизация колес;
3. регулировка угла крена на поворотах;
4. поглощение колебаний колес и рамы.
К преимуществам торсионной подвески мы можем отнести:
1. Подвеска очень проста в эксплуатации. Она очень простая и это позволяет легко провести ремонт подвески. При этом ремонт может провести даже начинающий автолюбитель.
2. Очень проста и понятная регулировка жесткости. Это позволяет автолюбителю самостоятельно увеличить жесткость подвески и нарастить торсионы под свой стиль езды.
3. По сравнению с другими видами подвесок она имеет весьма небольшой вес и компактно размещается под кузовом автомобиля.
4. Возможность автоматически влиять на подвеску есть не у всех автомобилей, но производители стараются добавить данную опцию в новые модели. И это понятно, ведь гораздо удобней регулировать жесткость и высоту подвески нажатием кнопки с салона автомобиля.
5. Самым приятным плюсом данной подвески для автомобилиста является ее долговечность. Вся конструкция и торсионы способны отслужить весь период эксплуатации без видимых проблем. А если подвеска потеряла былую жесткость, то ситуацию поможет исправить гаечный ключ.
Есть у такой подвески и ряд недостатков, а именно:
1. Одной из самых больших проблем торсионной подвески, которую до сих пор не могут решить производители – это излишняя поворачиваемость автомобиля. На резком повороте автомобиль начинает разворачивать и от водителя требуется определенные навыки, чтоб удержать его на дороге. Отечественные автомобилисты могли сталкиваться с этой проблемой управляя «Запорожцем».
2. Еще одним минусом являются дополнительные вибрации, которые с помощью подвески перекладываются с колес на кузов. Это способствует низкому комфорту пассажиров задних сидений. Также невозможно сделать качественную шумоизоляцию.
4. Одной из причин по которой производители отказываются ставить торсионную подвеску на свои автомобили, это высокая себестоимость изготовления подобного вала. Дело в том, что сложной является технология изготовления и обработки торсионов. Чтоб предотвратить появление трещин на их поверхности, необходимо использовать пластических осадок и других технологий. Все это повышает стоимость торсионной подвески, кроме того, максимальная нагрузка на сам вал не очень велика.
4. Эксплуатация торсионной подвески
Хоть торсионная балка и проста в эксплуатации, она все же требует некоторого ремонта. Ремонт подвески связан со следующими моментами: регулировка высоты подвески, замена игольчатых подшипников, замена торсионов задней балки, замена пальцев задней балки, ремонт рычагов задней балки.
Подвеска на продольных рычагах
Ее устройство следующее: один или два упругих элемента располагаются поперек кузова, а к ним присоединены продольные рычаги. Такая конструкция применялась, как правило, для задней подвески небольших легковушек, в настоящее время не применяется.
Впервые она была использована на автомобиле Фольксваген Жук, такое устройство имела его передняя часть. Одним их автомобилей, имеющих заднюю подвеску на продольных рычагах, был Рено 16. Эта машина интересна тем, что имела разную колесную базу слева и справа. Причина в том, что в конструкции ее задней оси применялись два торсиона, расположенных один позади другого.
Типовое разнообразие
Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.
В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:
- с качающимися полуосями;
- на продольных рычагах (пружинная, торсионная);
- с косыми рычагами;
- с продольными и поперечными рычагами;
- с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
- торсионно-рычажные;
- «Макферсон»;
- гидропневматические и пневматические подвески;
- адаптивные.
Зависимый тип
На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.
Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

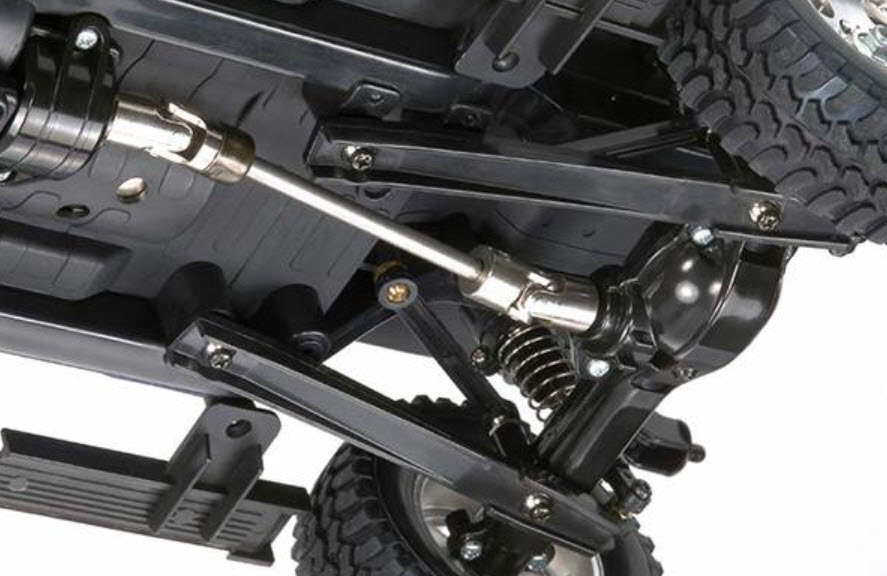

Зависимая подвеска
Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:
- управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
- плохая устойчивость курсового типа;
- уровень комфорт для легковых автомобилей очень мал.
Независимый тип
Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.
Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:
- достойный уровень комфорта;
- высокая степень управляемости;
- хорошая обратная связь при рулении;
- крены минимальны;
- высокая скорость движения.

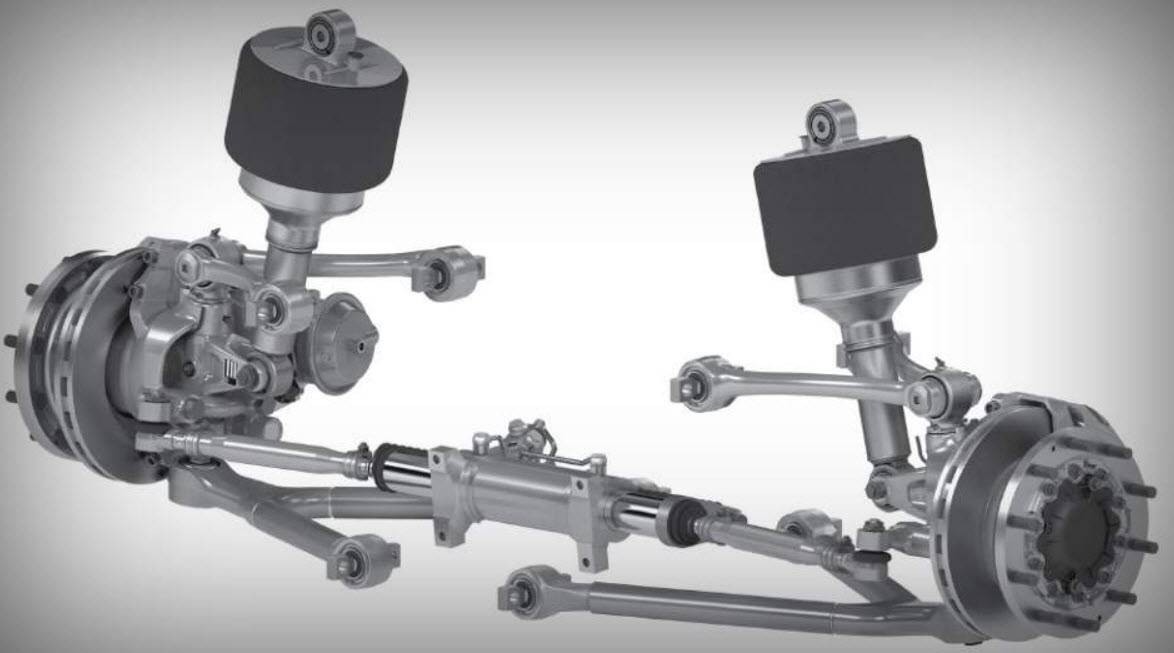

Независимая подвеска
Комбинированный тип
Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.
Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.
Комбинации, заслуживающие внимания
Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:
- Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
- Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
- Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.
Типы подвесок
За годы применения, система видоизменялась для установки на разных осях автомобилей. Также в некоторых случаях конструкция требовала продольной или наоборот поперечной установки упругого элемента относительно рамы.
Из такого множества можно выделить три вида конфигурации, которые были и до сих пор остаются популярными.
Передняя на поперечных рычагах
Единственный вариант данной системы, встречающийся на передней оси. С одной стороны, упругий элемент крепится к поперечным рычагам (верхнему или нижнему в зависимости модели), а с другой к раме или кузову автомобиля.
Торсион располагается продольно. Рычаги передают нагрузку на скручивающийся элемент, который в свою очередь дополнительно выполняет роль стабилизатора.
Данную систему часто можно было встретить на рамных внедорожниках и коммерческих автомобилях. Такая конфигурация освобождала много места спереди, например, для установки полного привода.
Задняя с поперечными торсионами
Система на поперечных торсионах сегодня не применяется ввиду не лучших характеристик управления и необходимости устанавливать задние колеса на разном расстоянии относительно передней оси (разница составляла до 5 см).
С другой стороны, данный вариант позволял значительно увеличить объем багажника, что для старых европейских автомобилей было приоритетной задачей. Суть механизма аналогична первому. Одна сторона торсиона крепилась к рычагу, вторая к раме.
Задняя полузависимая
А вот этот тип подвески дожил до наших дней и успешно используется производителями при проектировании бюджетных моделей с передним приводом.
В данном случае колеса надежно связаны между собой с помощью скручивающиеся балки, которая не сколько работает на гашение неровностей дороги, сколько является стабилизатором.
Амортизируют здесь все те же поперечно расположенные торсионы, которые соединяются с рычагами и крепятся к втулке в центре. Так нивелируется необходимость в установке колес на разном расстоянии и сохраняется необходимая жесткость.
Подвеска считается полузависимой, так как колеса задней оси не могут полноценно двигаться отдельно друг от друга. Движение одного влияет на другое, хоть и не в значительной мере.
Торсионная подвеска принцип работы и секреты конструкции
Приветствую вас, мои уважаемые автолюбители! В этой статье нам предстоит выяснить: что такое торсионная подвеска принцип работы этой конструкции и её особенности.
Если копнуть глубже в историю, то окажется, что торсионная подвеска с успехом использовалась в начале, середине и в конце ХХ века, а также часто встречается и сейчас.
Претерпев за время своего существования массу модернизаций и совершенствований, она стала классикой, причём увидеть её можно не только на легковых авто, но и даже в качестве подвески танка.
Что такое торсион?
На самом деле конструктив торсионной подвески может быть различным, о чём мы поговорим далее. Но как бы то ни было, ключевым элементом системы выступает так называемый торсион (упругий элемент), откуда и название.
Что это? По сути, это металлический стержень, который может иметь как круглое, так и квадратное сечение.
Главным свойством торсиона является высокая упругость при скручивании, то есть если взять такой прут за два конца и крутануть в противоположные направления, то он, естественно, спружинит и попытается вернуться в исходное состояние. Это свойство и положено в основу работы торсионных подвесок.
Без проблем из ХХ в ХХI век
Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.
Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.
В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.
Торсионная подвеска принцип работы
Пришло время поговорить о вариантах исполнения. Торсионная подвеска принцип работы которой основан на скручивании, можно встретить в следующих конструкциях:
- на двойных поперечных рычагах;
- на продольных рычагах;
- со связанными продольными рычагами или так называемой торсионной балке.
Первые два типа относятся к независимым подвескам. В случае с поперечными рычагами торсионы устанавливают параллельно кузову.
Такое позиционирование позволяет регулировать мягкость системы в широких пределах – чем длиннее стержень, тем мягче ход. Крепится он одной стороной к верхнему или нижнему рычагу, а второй к раме авто.
Используется такая конструкция, как правило, на передней оси внедорожников и кроссоверов. К примеру на Мерседесе М-класса 163-й серии.
В подвеске с продольными рычагами торсионы располагаются поперечно кузову и также одним из концов закреплены на рычагах. Стоит отметить, что такой вариант распространён на задней оси различных небольших легковушек.
В основе системы лежит торсионная балка, соединяющая продольные рычаги каждого колеса (всего таких рычагов два). Встретить её можно у легковых автомобилей на задней оси.
Две стороны медали торсионной подвески
Как и любая другая, торсионная подвеска имеет свои плюсы и минусы. К положительным сторонам системы однозначно относят её простоту, низкий вес и компактность, а малое число деталей тянет за собой надёжность и лёгкость в обслуживании.
Но есть и недостатки. Например, худшая управляемость автомобилей по сравнению машинами, имеющими многорычажные конструкции, сложности в производстве надёжных упругих элементов, а также повышенный износ игольчатых подшипников, которые устанавливаются в местах сочленения продольных рычагов и торсионной балки.
Надеюсь, друзья, что этот материал, торсионная подвеска принцип работы, был вам полезен. Советую почитать ещё статьи о подвеске — Многорычажная подвеска, Электроподвеска и Гидроподвеска автомобиля
Немного истории
Торсионы берут свое начало еще в 1934 году. Установка похожей подвески была впервые опробована разработчиками компании Ситроен на модели Traction Avant.
Одновременно с ними идею подхватили и немецкие разработчики, которые установили новый вид подвески на всемирно известный автомобиль Фольксваген «Жук».
Со временем торсионы неоднократно подвергались изменениям и доработкам. В частности, большой вклад в усовершенствование конструкции вложил чешский мастер профессор Ледвинк. Именно его версия конструкции дошла до сегодняшних дней и практически не изменилась.
Впервые торсионная подвеска профессора Ледвинк появилась на Татре в середине тридцатых годов. К 1938 году идею подхватил и Фердинанд Порше.
Большую популярность торсионы имели в период второй мировой войны, где они активно применялись на военной технике.
После завершения боевых действий и наступления мира многие известные производители начали установку торсионных подвесок на своих авто. В частности, особую активность проявляли немецкий Фольксваген, а также французские Ситроен и Рено.
Со временем торсионные подвески перестали устанавливаться на легковых авто из-за высокой сложности изготовления.
Однако, к примеру, компании Ford и Dodge до сих пор предпочитают установку таких конструкций на грузовых авто и внедорожниках.
Преимущества и недостатки
Неоспоримым преимуществом, которым обладает торсионная подвеска, является компактность системы. Из-за того, что она обладает небольшими габаритами, производители легковых автомобилей могут сделать более объемный багажник или увеличить салон. Машины с просторным салоном покупают гораздо чаще.
Вторым плюсом считается то, что можно самостоятельно регулировать жесткость или мягкость торсиона. Этот параметр напрямую зависит от длины торсиона. Сделать мягче или жестче каждый водитель может самостоятельно.
Третьим преимуществом является то, что на машинах, на которых установлена такая подвеска, можно самостоятельно регулировать клиренс. Благодаря этому можно самостоятельно сделать автомобиль более послушным на дороге и легче в управлении.
Есть еще и четвертый плюс – это простота конструкции и недорогое обслуживание. Это неоспоримое преимущество именно перед пружинной подвеской. Помимо этого, торсионная подвеска имеет небольшой вес, поэтому расход топлива автомобиля снижается.
Несмотря на большое количество плюсов, эта система имеет и недостатки. Из-за того, что система имеет определенный принцип работы, на кузов отдаются дополнительные вибрации, которые ощущаются на заднем сиденье. Поэтому на машине с этой системой невозможно добиться полной шумоизоляции. Исходя из этого, можно получить, что первый и главный минус – это вибрация во время движения.
Второй минус – принцип работы торсиона подвергает его к саморазрушению, в результате чего данную деталь придется заменить.
Последним минусом считается то, что торсионы могут быть дороже в обслуживании. Все зависит напрямую от конструкции машины. Дело в том, что некоторые производители устанавливают торсион там, где его невозможно достать без демонтажа других устройств. Но есть и такие системы, где заменить все можно без труда.
История появления торсионной подвески
Современная система торсионной подвески, применяемая на нынешних автомобилях, является результатом большого количества усовершенствований той детали, которая была использована впервые на автомашине Volkswagen Beetle, появившейся в 30-х годах 20-го века. Чешский учёный Ледвинка первым модернизировал торсион и применил его на автомобилях марки Tatra в тех же 30-х годах.
Уже в 1938 году подобие ледвинкского торсиона стало массово применяться в KdF-Wagen автомобильной компании Фердинанда Порше. Знаменитый австрийский инженер быстро оценил основное достоинство этой подвески – её малый вес, которое так необходимо и востребовано на армейских и спортивных автомобилях, а также внедорожниках. Там, где существуют строгие требования по весу и габаритам авто.
И в настоящее время это преимущество торсионной подвески актуально и действенно, что подтверждается их применением на таких тяжеловесах, как Феррари F2001, Тойота Лэндкруизер, МАЗ-547 и др. Фердинанд Порше также разработал торсионы с двойными рычагами, поперечные стержни которых помещались в стальные трубы, расположенные друг над другом и исполняли роль торсионной балки.

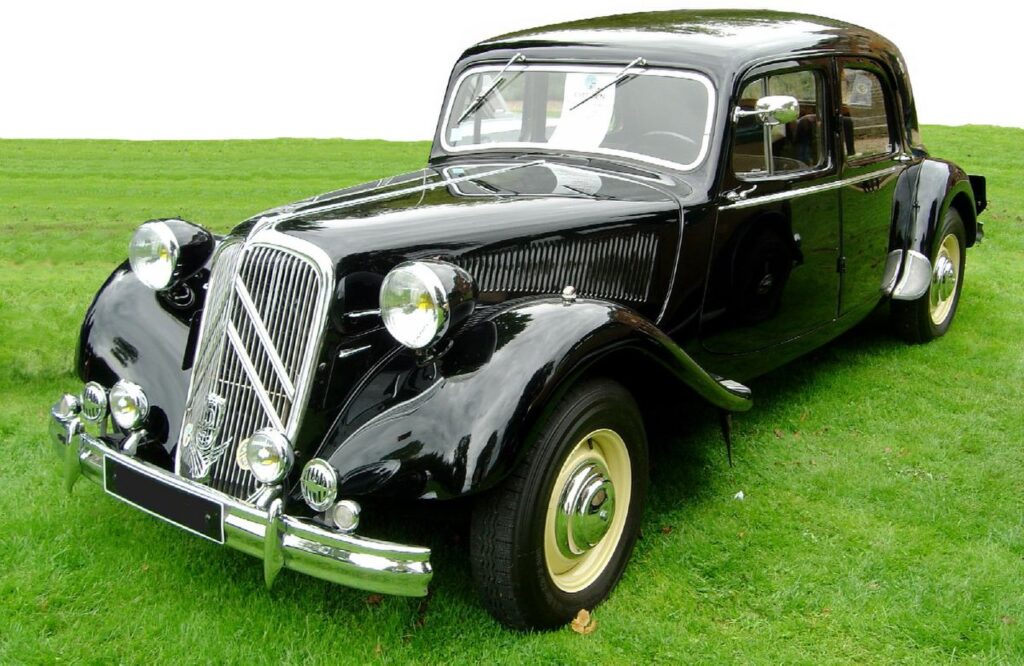

Французский инженер Андре Лефевр, конструктор автомобиля Citroen TA, использовал такое достоинство торсиона, как зависимость жёсткости подвески от длины торсионной балки. Чем длиннее торсион, тем мягче получается подвеска. Кроме того, длинный вал, располагаясь вдоль продольной оси автомашины, позволяет распределить получаемую от дорожного полотна динамическую нагрузку по всей её раме. Это повышает устойчивость и управляемость машины.
Во время второй мировой войны торсионы активно использовались в бронетанковой и автомобильной военной технике. Торсионная подвеска устанавливалась на немецких «Пантерах» и советских «КВ». Успешно пройдя испытания в боевых условиях, эти подвески получили широкое распространение в послевоенное время. Их использовали практически все производители автомобилей в Европе и Америке.
А 1961 год знаменателен тем, что торсион впервые был применён на передней подвеске. Этим автомобилем стал Jaguar E-Type. В Америке такая подвеска использовались на автомобилях марки «Крайслер» и «Паккард», а в Советском Союзе они устанавливались на ЗИЛах, ЛУАЗах и Запорожцах.
История подвесок в бронетехнике
Благодаря своим особым свойствам, торсионы активно применялись ранее и используются до сих пор в бронетехнике. Выполняются они в двух основных видах – полого или сплошного вала. Иная конструкция торсионных подвесок в производстве бронетехники не применяется.
Соединение торсионов с остальными узлами кузова осуществляется с помощью специальных головок, имеющих шлицы различного профиля – треугольника, прямоугольника или трапеции.
К примеру, в хорошо известном танке «Пантера» соединение производилось с помощью уникального клиновидного болта и головок с лысками.
Основное задачей разработчиков бронетехники было желание добиться максимальной прочности. И у них это получилось за счет увеличения диаметра головки торсиона. При этом необычная простота монтажа обусловлена наличием специальной резьбы на торце. В большинстве случаев торсионы для бронетехники изготавливаются из надежных кремниевых или хромистых сталей.
Кроме этого, в состав сплава обязательно добавляется никель, ванадий, молибден и ряд других элементов. Для достижения максимальной устойчивости хромистые стали проходят высокотемпературную обработку (предельный уровень температур закалки порой достигает 800-850 градусов Цельсия).
Еще один важный момент – повышение динамических свойств автомобиля. Этого удалось добиться за счет заневоливания – операции закрутки раскаленного торсиона выше предела его максимальной упругости и удержание в этом состоянии какой-то промежуток времени. В итоге торсионы способны выдерживать огромные рабочие нагрузки. Такая методика активно применяется при производстве танков Т-72, где заневоливание производится дважды.
История торсионной подвески для бронетехники началась еще с 1940 года, когда была дана команда оптимизировать танк Т-34. Уже с 1941 года первые модели танка имели торсионную подвеску. Благодаря такому нововведению, появилось возможность использовать больший объем топлива (до 750 литров) и увеличить объем боевого отделения. В дальнейшем из-за войны работы по оптимизации пришлось на время отложить. В свое время отличились мастера.
Великобритании, которые одновременно с пружинами производили установку специальных гидравлических амортизаторов. Такое новшество позволило свести к минимуму продольные колебания кузова и улучшить плавность хода.
Особенности торсионной системы
Используя торсионы, довольно сложно получить независимую систему подвески, которая полностью бы обеспечила необходимый уровень комфорта. Отчасти, именно по данной причине детали ещё не используются широко. Но, если торсионная конструкция всё-таки присутствует, система становится достаточно свободной. Вращающиеся амортизационные рычаги на конце балки позволят добиться лучшего результата. Благодаря такому решению пользователь может получить большую плавность хода во время езды, независимостью колёс. Эта подвеска будет особенно эффективным решением на больших машинах, где она будет постоянно испытывать довольно серьёзные нагрузки.
Независимые подвески и их разновидности
Торсион располагается параллельно по отношению к кузову. Благодаря чему в широком диапазоне можно регулировать длину этой детали. Один из концов подвески крепится к раме машины, а второй – к поперечному рычагу. В конструкции внедорожников такие детали часто представляют собой переднюю подвеску.
На продольных рычагах.
Торсион находится в поперечной зоне кузова. Такая система, в основном, служит в качестве задней подвески.
Продольные рычаги связанного типа.
Два продольных рычага становятся направляющими элементами. Балка обеспечивает их надёжное соединение. В автомобилях с передним приводом так создают заднюю подвеску.
Такие конструкции часто необходимы для того, чтобы выровнять автомобиль, работающий на автоматике. И использующий мотор, который стягивает балки, чтобы увеличить жёсткость.
Виды торсионных подвесок

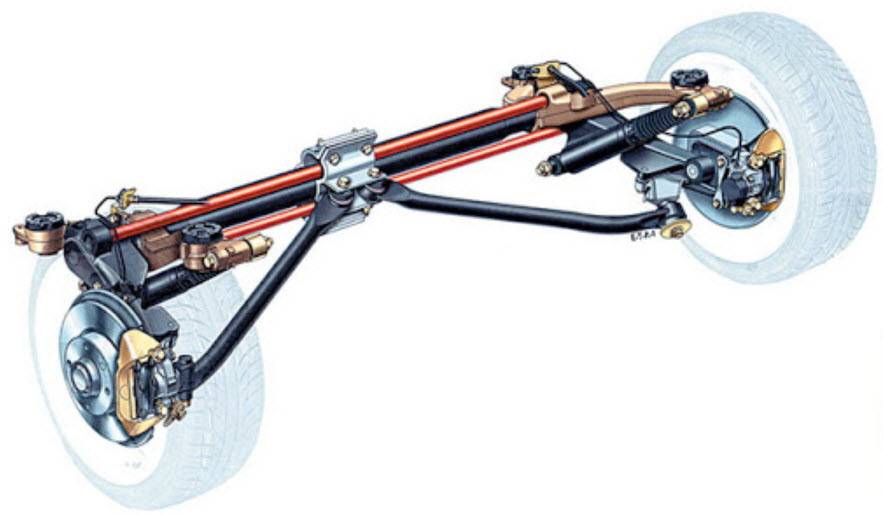

Передняя независимая торсионная подвеска на поперечных рычагах
Устройство и принцип работы торсионной подвески Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:
- Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
- Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
- Демпфирующий элемент – амортизатор, выполняющий функцию гашения колебаний.
- Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.
Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

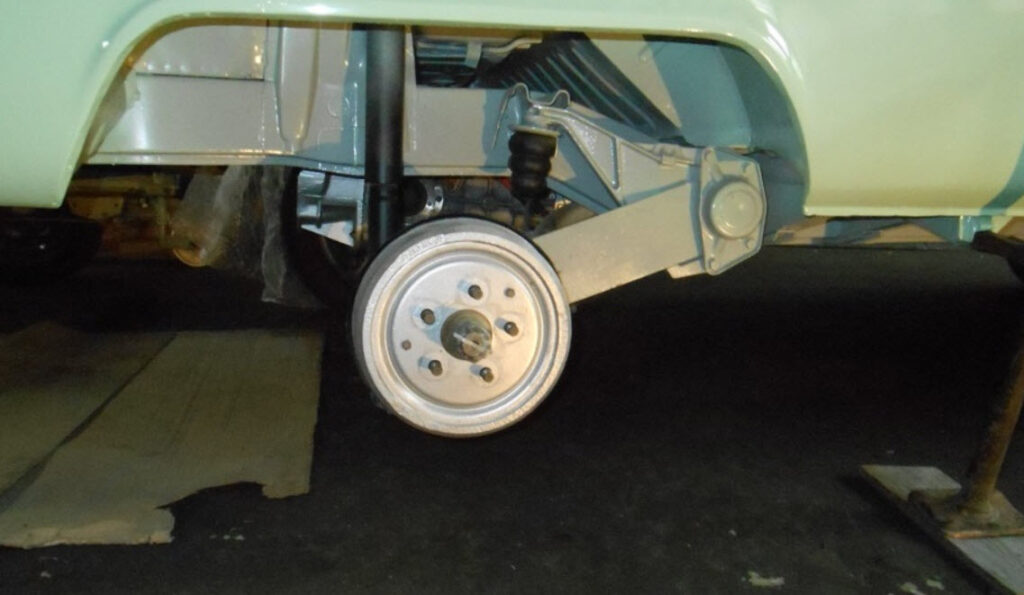

Задняя независимая подвеска с поперечным расположением торсионов
В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней – с поперечно.
Задняя подвеска с поперечным расположением торсионов
Особенностью упругих элементов задней подвески было их расположение – один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.
Полузависимая задняя торсионная балка
Задняя полузависимая U-образная торсионная балка Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.
