Установка парктроника своими руками

Что необходимо для монтажа устройства

Установка парктроника своими руками не требуют каких-либо умений профессионального уровня.

С данной операцией справится практически любой автолюбитель. Все что понадобится — просверленные отверстия и должным образом подсоединённые провода. Большую часть нужного инструментария можно отыскать в гараже.

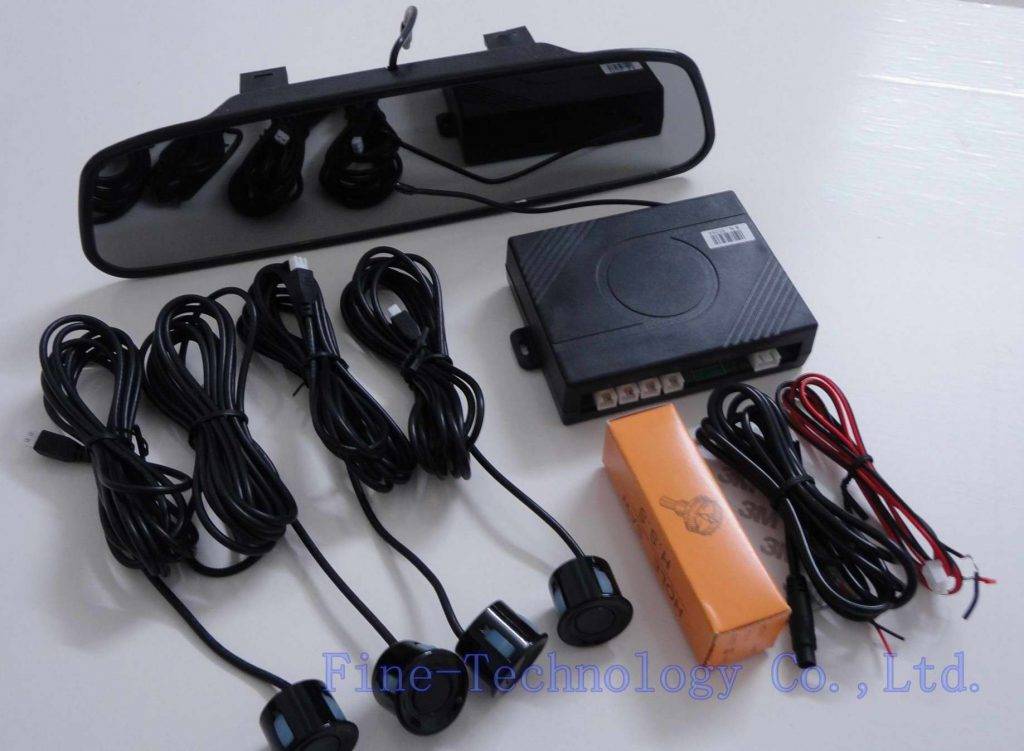

В комплект радара для парковки в основном входят:

  • датчики «от двух до восьми штук»
  • соединительные кабели
  • экран
  • блок обработки сигнала.

Установка парктроника цена достаточно приемлемая, некоторые продавцы даже включают в стоимость рассматриваемого оборудования монтажные работы. Однако те, кто желает сэкономить или просто желает сделать всё самостоятельно, могут воспользоваться разнообразными методами монтажа.

Комплектация

Кроме того, в комплект с некоторыми вариантами входит фреза для сверления отверстий для датчиков и различные мелочи бонусом

Но если таковых в комплекте не представлено, это не столь важно, измерить габариты датчика и купить сверло можно в тематическом магазине. Но стоит учитывать то, что диаметр фрезы не должен превышать диаметр датчика на один или два миллиметра

Для монтажа и подключения радара потребуются:

  • сам радар
  • фреза для подготовки отверстий для датчиков «в основном поставляется в комплекте»
  • дрель
  • ключи
  • измерительные приборы, электрическая изоляционная лента.

Все транспортные средства передвижения имеют определённые отличия и в каждом случае свои нюансы, потому возможно требуются и другие вещи, как например пассатижи, паяльник или схема электрического оборудования транспортного средства.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание

  • Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
  • от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
  • вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Как происходит установка переднего парктроника

Установка переднего парктроника своими руками — процедура, требующая внимательности и аккуратности. Водителю нужно сделать в бампере небольшие отверстия, чтобы вставить в них сенсоры. Работа выполняется при снятом бампере, поскольку внутри оболочки лежит электропроводка.

Кабели, с вою очередь, должны быть проложены через моторный отсек. Они не должны никак соприкасаться с радиатором охлаждения и выхлопным коллектором. Лучше всего, если водитель разместит кабели в рукав и прикрепит их к жгуту электропроводки.

Установив датчики, автолюбитель должен еще раз проверить правильность монтажа и прокладки кабелей. Если некоторые детали были подключены неправильно, то на дисплее загорятся элементы, указывающие на местоположение неполадок.

Дисплей

Информационный дисплей размещается в машине после установки датчиков. Табло представляет собой либо ЖК-экран, либо блок с индикаторами.

Инструкция по установке монитора:

Для начала нужно выбрать место на приборной панели. Ничего не должно перекрывать шоферу обзор.

После этого стоит подумать над маршрутом прокладки кабеля к контроллеру.

Перед установкой табло следует очистить поверхность от загрязнений.

Удалить с устройства защитную пленку и установить на приборную панель.

Присоединить коммутационный кабель.

Проводку к монитору протягивают под стойкой и запускают по потолку к багажному отделению.

Монтаж датчиков

Чаще всего управляющий блок устанавливают в багажник. Процесс монтажа начинают с задней части авто. Как уже говорилось, бампер требуется снять и помыть от грязи и пыли. Современные иномарки уже оснащены разметкой для прикрепления датчиков. Более старые машины ее не имеют, поэтому разметка наносится самостоятельно.

Сделав разметку, водитель должен просверлить отверстия и немного расширить их фрезой. Датчики вставляются в дырочки, а проводку закрепляют при помощи хомутов. Главное проследить, чтобы датчики расположились под углом 90° к земле.

Подключение

Существует несколько вариантов подключения переднего парктроника: с кнопкой, включением передачи, либо с нажатием на тормозную педаль. Самым простым методом является первый. Способ считается наиболее эффективным. Для реализации потребуется кнопка, которую устанавливают в удобном месте внутри салона.

Питание берется оттуда же, откуда берет питание, например, видеорегистратор. Когда двигатель запускается, питание начинает поступать. Когда мотор заглушается, то система выключается. Принцип работы простой, но не идеальный. Согласно правилам, система должна запускаться автоматом, если машина движется со скоростью 20 км/ч или меньше.

Какой бывает система парктроник

Для понимания, что собой представляет подобное устройство, достаточно взглянуть на рисунок:
В его состав входят:

  • электронный блок;
  • датчики, размещаемые на бампере авто;
  • устройство отображения и индикации.

Это достаточно укрупнённое изображение, но оно позволяет понять, что собой представляет изделие. Существующие виды парктроников достаточно разнообразны и многочисленны. Можно определить такие признаки, по которым они различаются между собой:

Число подключаемых датчиков. Их может быть два, а может быть и восемь. От количества зависит возможность обнаружения препятствия при маневрировании задним ходом и стоимость самого парктроника. Если авто оборудовано двумя датчиками, то вероятность того, что препятствие останется незамеченным, довольно велика. Если же устройство содержит восемь датчиков, то вероятность ошибки минимальная.

Средство отображения информации. У парктроника данные, которые получает устройство в результате его работы, могут отображаться на:

  1. специальном устройстве;
  2. жидкокристаллическом дисплее;
  3. ветровом стекле;
  4. зеркале заднего вида авто.

Способ передачи информации к электронному блоку управления от датчиков. Такая система, как парктроник, может использовать для этих целей передачу данных как по кабелю, так и по радиоканалу.

Применение дополнительных устройств. Есть специальные системы, которые в своей работе используют дополнительно видеокамеру, обеспечивающую отображение пространства сзади авто в зеркале заднего вида. Считается, что такой парктроник с камерой заднего вида создает возможности для наиболее безопасных условий при маневрировании задним ходом. При этом не стоит забывать, что хотя на автомобиле установлен парктроник, зеркало заднего вида так же, с не меньшей эффективностью, позволяет вовремя оценить наличие препятствий позади машины.

Места расположения датчиков. Первоначально планировалось располагать их только на поверхности заднего бампера авто, но в последующем система парктроник стала использовать и датчики, установленные на переднем бампере.

Сборка парктроника в домашних условиях

Полезные советы автолюбителямКак правильно выбрать парктроник для автомобиля

1. Приклейте плату Arduino ко дну ящика при помощи клея или силикона и подведите питание к контроллеру.

2. Присоедините питание ультразвукового датчика 5В.

3. Подключите выход ультразвукового датчика «SIG» к выводу ШИМ Arduino (это нужно для того, чтобы мы могли слать импульсы в датчик, а потом считывать их возврат). Используйте, допустим, 7вывод.

4. Перед подключением трехцветного светодиода, определите какие «ноги» за какой цвет отвечают. Красный, зеленый и синий подсоединяете соответственно к 11, 12 и 13 выводу Arduino.

5. Теперь осталось дело за программой. После тестирования ПО, если все нормально работает, то закрепите датчик на стене вашего гаража, а светодиод выведите в удобное для Вас место.

Виды парктроников

Здесь все зависит от индивидуальных предпочтений — можно использовать приборы с функцией принудительного включения или отдать предпочтение моделям с возможностью постоянного функционирования. Если более тщательно рассматривать виды парктроников, то для городских условий лучше всего выбирать первый вариант, в противном случае вы рискуете сильно утомляться — индикаторы парктроника будут постоянно напоминать вам об угрозе, которой на самом деле нет.

Если рассматривать сами индикаторы — зачастую это либо специальные видеомониторы, либо обыкновенные звуковые оповещения. На сегодняшний день многие автолюбители предпочитают целые комплексы, в которых удачно сочетаются показатели монитора и звуковые сигналы.

Существует огромное количество датчиков, которые по-разному могут помогать водителю, здесь все будет зависеть от его опыта и умений. Производители рекомендуют устанавливать парктроники с несколькими датчиками — это позволяет максимально обезопасить потенциального клиента от неприятных ситуаций в момент парковки. В этом деле преуспел видеомонитор с датчиками — подключение парктроника такого типа позволит водителю всегда видеть все препятствия и принимать выверенные решения в момент парковки.

Как работают автомобильные парктроники на видео:

Беспроводные парктроники: принцип работы таких устройств

Беспроводной парктроник является полностью электронным устройством, которое позволяет следить за расстоянием между кузовом вашего автомобиля и различными препятствиями. Если вы рискуете удариться бампером о какие-либо препятствия или предметы, то парктроник начнет издавать предупредительные сигналы.

Индикатор позволяет водителю вовремя разобраться в ситуации, принять соответствующие меры для избежания непредвиденного столкновения.

Данная электронная система оснащена огромным количеством датчиков и индикаторов, чем больше таких деталей, тем меньше шансов разбить свой автомобиль. Данные датчики работают на ультразвуке. Эти устройства отличаются достаточно чувствительной конструкцией

Очень важно соблюдать определенные правила при подключении парктроников. Ведь датчик должен идеально передавать и принимать сигнал, который отражается от разнообразных предметов

Что потребуется для установки парктроника

Перед монтажом вам понадобится подготовить следующее:

  • сам парктроник;
  • фрезу (она часто идет в комплекте с устройством);
  • дрель или шуруповерт;
  • набор ключей;
  • маркер, изоляционная лента или хомуты, тестер и рулетка.

Перед тем как начать сверлить отверстия под датчики приобретенной модели парктроника убедитесь, что девайс работает. Для этого нужно соединить ЭБУ и датчики с помощью проводов. Если устройство будет издавать соответствующий сигнал при приближении к препятствию, значит, все хорошо.

Также ознакомьтесь с инструкцией по установке изделия, так как в зависимости от модели машины или самого устройства вам могут потребоваться дополнительные инструменты. После этого можно переходить к практической работе.

Подробная установка парктроника своими руками

Сегодня я подготовил пошаговую инструкцию по тому, как выполняется установка парктроника. Устанавливать буду устройство фирмы ParkCity на примере автомобиля Hyundai Accent.

Устанавливаю парктроник ParkCity SMART на 4 датчика, он же задний парковочный радар. В комплектацию парктроника ParkCity SMART входит:— инструкция пользователя на русском языке;— дисплей;— комплект проводов;— центральный блок парктроников;— фреза для просверливания отверстия в бампере— датчики парковки, серого цвета, похожего на цвет автомобиля;— стяжки;— лента для разметки.

Плюсами парктроника ParkCity считаю большую цветовую гамму и длинные провода от датчиков до блока, поэтому такой комплект можно ставить даже на перед автомобиля.

Начинается установка парктроника с разбора багажника автомобиля. Я снял декоративную защитную пластмассу и боковую обшивку.Задний ход в Hyundai Accent находится на правом фонаре, поэтому все провода будем тянуть к нему. Провод от дисплея и парктроников протянем в багажник, где установим центральный блок парктроника. Все это подключим к фонарю. Также я заглянул под низ бампера, посмотрел на каком расстоянии находится усилитель бампера.

Теперь необходимо разметить, где будет производиться установка парктроника. Для этих целей я использую лазерный уровень, но если вы хотите установить парктроник самостоятельно и не имеете данного инструмента, то можно спокойно обойтись без него.

Выставляем лазерный уровень так, чтобы он ловил горизонт и середину автомобиля. Разметку делаем от центра. Два центральных парктроника я стараюсь разместить немного подальше, на случай если владелец авто захочет поставить фаркоп. Обязательно проверяем ровно ли стоит автомобиль. Если нет, то домкратом приподнимаем нужную сторону. Разметив точки, помечаем их с помощью карандаша.

Ковыряем шилом отверстия и просверливаем фрезой отверстия под датчики в бампере. За один раз не просверливаю, потому что фреза забивается. Если ее не чистить, то можно сделать отверстие большего размера.

Готовые отверстия подрезаем ножом от фасок и заусенцев.

Следующий этап — прокладка проводов под парктроники

Обращаем внимание на нумеровку, чтобы не перепутать стороны. Для прокладки проводки парковочного радара под бампер я использую металлическую протяжку

Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю.

Я оставляю небольшой хвостик, чтобы в дальнейшем было проще менять нерабочий датчик.

Когда все провода просунуты под бампером, заводим их в багажник с помощью протяжки. В багажника аккуратно укладываем провода и пристяживаем их.

Определяемся с местом под блок парктроника.

Оставшийся клубок проводов закрепляем и по возможности прячем где-то в багажнике. Я разместил их в нише багажника.

Теперь переходим в салон автомобиля. Монитор парктроника закрепим на зеркало заднего вида, сверху. Чтобы увеличить площадь контакта, я немного подклеил монитор двусторонним скотчем.

Приклеив монитор, закрепляем провод на ножке зеркала. Далее, под обшивкой потолка, ведем к стойке, и вдоль боковой поверхности на зад автомобиля. Мне пришлось дополнительно снять боковую стойку и козырек.

Протянув все провода в багажник, подключаем их к центральному блоку парктроника.

Все, что осталось сделать — подключить провода питания. Черный провод, массовый — «минус». «Плюс» — зеленый. Фиксируем провода, изолируем.

Установим датчики парктроника. Немного подгибаю металлические усики фиксатора датчика, чтобы в дальнейшем его было не так тяжело вынуть. Для этого снимаю их и немного выгибаю внутрь. На сколько гнуть, определяю эмпирическим путем. Необходимо, чтобы датчик можно было достать, но при этом он не выпадал.

Далее соединяем датчик с проложенным в бампере проводом. Полученный провод сматываем петлей, чтобы он не выпал снизу бампера.

Вставляем датчики парктроника широким вниз, меткой «UP» — вверх. Привязываться к нумерации датчиков при установке не обязательно, поскольку они идентичны.

Проверяем, как работает парктроник. Убедившись, что все подключено верно, закрепляем центральный блок. Я креплю его на двусторонний скотч и пристяживаю за ушко, для надежной фиксации. Собираем багажник машины обратно.

На этом установка парктроника своими руками подошла к концу. Вопросы и комментарии обязательно оставляйте под постом.

Для вас трудился — автоэлектрик Сергей Зайцев!

Запись пользователя stozaycev из сообщества Сделай Сам на DRIVE2

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

  • Лада Приора, Ларгус;
  • Лада Веста;
  • Фольксваген Пассат;
  • Kia Sportage 3;
  • Шкода Октавия;
  • Хендай Солярис и многие другме

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
Неправильная установка датчиков

Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности

Если элемент шатается и плохо держится, причина именно в нем;
Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места

Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента


Заезд в бокс задним ходом: пошаговая инструкция

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.
