Меняем гранаты на ВАЗ-2112 своими руками: внутренний и наружный ШРУС (+видео)

Замена шруса на ВАЗ 2110 своими руками

ШРУС — Шарнир равных угловых скоростей, который также называют «гранатой», может доставить много проблем владельцу ВАЗ 2110, если вовремя не выполнить замену. В этом материале подробно описано, как проходит замена ШРУСа ВАЗ 2110. Мы рассмотрим конструкцию шарнира, основные неисправности и их признаки.

Назначение и устройство

ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:

  • Стопорное кольцо.
  • Шарики.
  • Сепаратор.
  • Пыльник, который в техническом руководстве указан как гофрированный чехол.
  • Корпус.
  • Вал привода.
  • Внутренняя обойма.

Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.

Признаки неисправности ШРУСа

Износ гранаты по причине брака или окончания эксплуатационного срока и загрязнение деталей – это самые распространенные поломки шарнира угловых скоростей. Неисправный ШРУС сам «сообщит» водителю, что пора проводить замену наружного шарнира и пыльника. Во время движения появляется хруст, особенно потрескивающие звуки заметны при повороте, в кузове ВАЗ 2110 появляются вибрации. Если вовремя принять меры, то замену внутреннего и наружного шарнира выполнять не придется, достаточно будет провести установку нового пыльника. Чтобы узнать степень поломки нужно будет провести разбор.

Выявить поломку и подтвердить свои догадки можно следующими способами:

  • Выворачиваем рулевое колесо до упора вправо, а потом влево. Во время этого процесса следует оценить состояние пыльника. Если в нем появились разрывы, то элемент нужно поменять.
  • Взять приводной вал и покачать из стороны в сторону. Если при этом появляется люфт, то требуется замена внутреннего и наружного ШРУСа.

Пыльники защищают гранату от грязи, которая разрушает деталь. Изнашиваются они быстрее, чем другие компоненты узла, поэтому чехлы следует регулярно осматривать. Если игнорировать неисправности и продолжать использовать авто, ШРУС на ВАЗ 2110 может переломиться пополам. Это не только затраты, но и опасность попасть в ДТП, ведь поломка может случиться в дороге.

Необходимые инструменты и подготовка к работе

  • Стандартный набор отверток.
  • Удлинитель.
  • Монтировка и пробой.
  • Набор торцевых ключей.
  • Молоток.
  • Домкрат.

Чтобы проводить ремонт было удобно, «десятку» следует загнать на эстакаду или на яму, не забудьте поставить машину на ручной тормоз. Под задние колеса необходимо положить фиксаторы, а затем включить передачу. Оба ШРУСа установлены на валовом приводе, замена проходит по одинаковой схеме.

Пошаговая инструкция

  1. Выкручиваем гайки на картерной защите, с каждой стороны расположено по две гайки, сзади на 19, спереди на 17.
  2. Слейте часть масла из коробки передач (менее 50%). Снимаем болты при помощи баллончика со стороны неисправной гранаты. Вооружившись головкой на 30 следует выкрутить гайку внешнего ШРУСа.
  3. Домкратом поднимаем машину и демонтируем нужное колесо. На ступице вы увидите два болта, которые держат гранату. Выкручиваем 13-ым ключом и двигаемся дальше.

После выполненных работ вы можете отправляться в путь для проверки новой гранаты. Если же у вас остались вопросы, то вы можете просмотреть видеоинструкцию ниже.

Замена

После всех приготовлений можно начинать процесс замены на ВАЗ 2112 гранаты.

Снятие полуоси

Итак:

  • Пожалуй, это самое интересное в процессе .
  • Установите автомобиль на ровную площадку, смотровую яму. Установите противооткатные башмаки.
  • Для начала снимаем колпак с колеса, если он у вас установлен.
  • Теперь необходима помощь напарника. Он должен занять положение за рулем и сильно надавить на педаль тормоза.
  • При этом вам следует взять головку на 30 (в некоторых случаях 27 или 32) и большой вороток. Головка надевается на ступичную гайку, которая крепит гранату к ступице (находится посередине колеса) и большим воротком открутить ее.

  • Затем можно откручивать колесные болты и снимать колесо.
  • Забрызгайте средством для очистки ржавчины шлицевую поверхность шарнира. Чаще всего необходимо дополнительное средство – просто так не выбьешь.
  • Когда колесо снято, необходимо освободить ступицу от . Для этого берем подходящую головку и откручиваем два болта крепления шаровой опоры к ступице колеса.
  • Когда ступица освободилась от шаровой опоры, можно пробовать вынимать шлицевую поверхность гранаты из ступицы. Снимите полностью ступичную гайку и металлическую шайбу.
  • Теперь необходимо взять медную (бронзовую) наставку и молоток, и с их помощью выбиваем шлицы из зацепления. При необходимости добавляем еще WD.
  • Когда шлицы вышли из зацепления, отводим стойку в сторону и вынимаем полуось из ступицы.

Замена гранаты

Будут рассмотрены два способа:

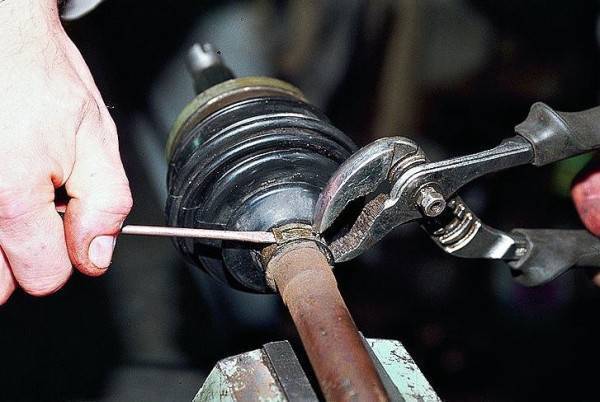

Снимаем пыльник с гранаты. Для этого при помощи пассатижей перекусываем хомут крепления и, поддевая отверткой, снимаем пыльник с одной стороны. Выверните его так, чтобы при дальнейшей работе он не мешал.

  • Теперь опять потребуется помощь напарника. Ему необходимо крепко держать полуось, чтобы она не выскочила из КПП. Полуось рекомендуется упереть во что-нибудь (обычно или рычаг или стабилизатор поперечной устойчивости).
  • Наружную гранату необходимо повернуть шлицами вверх. Таким образом, появляется доступ к внутреннему подшипнику гранаты.
  • На внутренний подшипник необходимо наставить медную наставку и ударами молотком сбить гранату. При сбивании полуось необходимо проворачивать, чтобы подшипник сходил равномерно и не заклинил.
  • После того, как снят наружный ШРУС, можно приступать к установке нового.
  • После извлечения гранаты из ступицы снимается полуось – выдергивается из картера КПП. Под струю масла из коробки подставляется тара, чтобы не пришлось сливать масло. В идеале – в отверстие КПП вставляется специальная пластмассовая заглушка.
  • Полуось зажимается в тиски для удобства дальнейшей работы.
  • Пыльник снимается с гранаты, но остается закреплен на полуоси. Он выворачивается наизнанку, чтобы не мешал. Если планируется замена пыльника, то он либо срезается сразу, либо снимается после снятия гранаты.
  • Снимаем гранату таким же образом, как приведено выше. Наставкой и молотком бьем по подшипнику, и он сходит с полуоси.

  • Если меняем гранату, то меняем. Если, к примеру, меняем только порванный пыльник, то делаем следующее.
  • Пыльник снимается и надевается новый на полуось.
  • Граната тщательно моется кисточкой в бензине, а затем вытирается. После чего необходимо набить туда специальной смазки для ШРУСов.
  • Если ставится новая граната, то не забудьте в нее тоже набить достаточно смазки и равномерно ее там распределить проворачиванием подшипника.
  • Новая или отремонтированная граната устанавливается на полуось гораздо проще, чем снимается. Один резкий удар молотком через наставку и граната на месте. Опытные слесари даже могут рукой надеть гранату.
  • Далее необходимо надеть пыльник на посадочное место в гранате и закрепить его при помощи хомутов. Хомуты для гранат есть специальные (не используйте пластиковые). Металлические хомуты устанавливаются при помощи пассатижей и отвертки.

Теперь полуось ВАЗ 2112 с поменянным наружным шарниром равных угловых скоростей готова к установке на автомобиль!

Установка полуоси на автомобиль

Итак:

Полуось вставляется в картер . Другой ее конец вставляется в ступицу до упора.

  • Далее необходимо прикрепить обратно шаровую опору.
  • Не забудьте надеть обратно металлическую шайбу и закрутите гайку, крепящую гранату к ступице.
  • Установите обратно колесо автомобиля и опустите автомобиль с домкрата на колеса.
  • Опять напарник должен нажать на тормоза как можно сильнее. Вы берете вороток и головку, и закручиваете гайку с хорошим усилием!
  • Далее необходимо закернить гайку. Это делается молотком и наставкой типа тупого зубила. Делается это для того, чтобы гайка не раскрутилась.

Вот, в принципе и вся замена. Если что-то не понятно в тексте, помните, что вы всегда можете посмотреть наглядное видео, которое покажет все это вживую.

Как Поменять Наружную Гранату На Ваз 2110

Оформление сменной гранаты на ВАЗ 2110

Замена гранаты на ВАЗ 2110

часто нужно. Это вызвано характерным стуком в тот момент, когда колесо начинает вращаться. Гранаты включают в себя:

  • жилище;
  • разделитель;
  • надувные шарики;
  • внутренний зажим;
  • Приводной вал автомобиля;
  • Лесопильный завод;
  • стопорное кольцо.

Граната заменяется самостоятельно. Нет необходимости делать такой ремонт на станции ТО. И цена такой услуги довольно высокая. Чтобы убедиться, что настоящая граната не работает, вы должны сначала проверить, есть ли игра на ведущей оси. Для этого необходимо слегка потрясти приводной вал руками.

Тестирование обычно проводится по-другому. Достаточно повернуть руль в сторону гранаты и заглянуть под машину. Если на багажнике есть разрывы, трещины хорошо видны, поэтому вам нужно сменить крышку гранаты. Однако в таком состоянии гранату, как правило, необходимо полностью заменить.

Работа при замене гранат

Перед тем как начать менять гранату ВАЗ 2110, автомобиль установлен на ручник. Для большей долговечности колесные патроны размещены под колесами. Последовательность.

  1. Защитный колпачок снят.
  2. Нефтовая гайка выключена. Поскольку это требует больших усилий, вам нужно использовать расширение ключа. Обычно это делается с помощью трубы, надетой на ключ. Большой рычаг поможет быстро открутить гайку.
  3. Колесные болты откручиваются.
  4. Машина измотана. Повешение колеса, чья незнакомая граната изменится.
  5. Шайба снята.
  1. Шаровой шарнир отпущен.
  2. Рулевое колесо поворачивается в направлении, противоположном поломке.
  3. Ручка выдвигается с подставкой.
  4. Скрученный конец снимается со ступицы внешней гранаты.
  5. Чтобы получить внутренний конец гранаты, нужно аккуратно приклеить ее с помощью крепления.
  6. Ось привода зажата в тисках.
  7. Мы удаляем то, что осталось, чтобы сделать зажимы клиента.
  8. Пыльники режут ножом.

READ Замена Успокоителя Цепи Ваз 2103

После замены всех неисправных деталей, граната ВАЗ собрана 2110. При сборке установите новую гайку ступицы. После затягивания, чтобы он не раскручивался, гайка должна быть заблокирована.

При установке привода в коробке необходимо, чтобы он был соединен с полуосевым редуктором до его полной фиксации. Это можно сделать, слегка ударив молотком с деревянной подкладкой. Удары наносятся равномерно вдоль оси вала.

Лучшие производители шрусов

В автомагазинах большой выбор подобной продукции. Они отличаются друг от друга по стоимости и фирмы-производителя. Перечислим компании, изделия которых пользуются повышенным спросом у автолюбителей.

GKN

Описание. ШРУСы компании не требуют проведения балансировки при установке, что сокращает время монтажа. Фирменная фишка немецких производителей – наличие смазочного материала «под завязку». Это делает необслуживаемой деталь до конца срока её эксплуатации.

Шарнирные устройства GKN обеспечивают оптимальный баланс мощности и вращающего момента двигателя автомобиля. Пыльники изделия производят из высококачественного пластика и неопрена, способных работать в режиме высоких температур.

Комплектация. В компект входит: шрус, пыльник, стопорное кольцо, прокладка и крепежные элементы.

Срок службы. При правильной эксплуатации отходит около 80 тыс.км.

Плюсы GKN

  1. Длительный рабочий ресурс.
  2. Надёжные комплектующие: хомуты, пыльник, крепление.
  3. Большое количество смазки.

Минусы GKN

  1. Металл быстро покрывается ржавчиной.
  2. Высокая стоимость.

NKN

Описание. Причину успехов японцев следует искать в применении инновационных технологий при разработке деталей. Так при выпуске используется метод холодной ковки. Полученные детали покрываются защитным слоем из молибдена, пропитываются углеродом при высокой температуре, что обеспечивает повышенную прочность изделий.

Компания также проводит большую работу по защите своей продукции от фальшивого товара. Для этого разработаны оригинальные упаковочные материалы, название детали на коробке покрыто позолотой. Внутри упаковки благодарственная надпись от производителей за приобретение товара: «Thank you».

Комплектация. В состав комплекта ШРУСа входят помимо самой детали пыльник со смазкой, два хомута, стопорное кольцо и крепёж.

Срок службы. Как отмечают автолюбители, шарнирные изделия японской компании при правильной эксплуатации автомобиля способны пройти до 80 тыс. км.

Плюсы NKN

  1. Длительный срок службы.
  2. Надёжная защита от подделок.
  3. Выдерживают интенсивную нагрузку.
  4. Цена товара дешевле, чем стоимость оригинальной детали.
  5. Качественный материал пыльников.

Минусы NKN

  1. Попадается брак.

Stellox

Описание. Товар отличается неплохим качеством и приемлемой ценой. Stellox реализует широкий ассортимент автокомпонентов, в числе которых находятся ШРУСы.

Нужно отметить, что немцы контролируют качество своего товара. Многие владельцы автомобилей рекомендуют недорогие шарниры компании.

Комплектация. В комплекте – стандартный набор, в который входят ШРУС-трипоид, пыльник, 2 хомута, кольцо и крепёж.

Срок службы. На товар предоставляется гарантия производителя: 1 год или 80 тыс.км.

Плюсы Stellox

  1. Низкие цены.
  2. Хорошее качество материалов.
  3. Качественная упаковка.
  4. Отсутствие вибрации при движении.

Минусы Stellox

  1. Попадаются детали с небольшим рабочим ресурсом, начинают хрустеть.

Hola

Описание. Компоненты ШРУСа производятся из легированной стали и обрабатываются при высокой температуре по специальной технологии. Она придаёт каналам, по которым двигаются шарики, прочность, увеличивает рабочий ресурс.

Детали устройства собираются методом попарной селективной сборки, что обеспечивает их высокую надёжность.

Комплектация. В комплект входит ШРУС, пыдьник, хомуты, крепеж.

Срок службы. Отмечается что данный шрус при правильной эксплуатации может пройти около 80 тыс.км.

Плюсы Hola

  1. Привлекательный товарный вид деталей и упаковки.
  2. Длительный срок эксплуатации.
  3. Материал пыльника выдерживает низкую минусовую температуру, не дубеет.
  4. Хорошая комплектация: ШРУС, пыльник, тюбик со смазкой, хомуты, детали крепежа.
  5. Низкая стоимость товара.

Минусы Hola

  1. Иногда встречается бракованная продукция.

GSP

Описание. Её продукция отличается хорошим качеством, что подтверждается сертификатами соответствия стандартам различных стран. Автозапчасти, производимые фирмой, реализуются на рынках 120 государств.

Приоритетным направлением деятельности GSP является производство ШРУСов и приводных валов для различных марок автомобилей из Азии, Европы, Америки. В настоящее время компания выпускает более 2500 наименований ШРУСов различного типа.

Комплектация. В комплекте находятся шарнир, пыльник, хомуты, детали крепления.

Срок службы. При правильной эксплуатации проходит от 70 – 80 тыс.км.

Плюсы GSP

  1. Низкая цена.
  2. Хороший внешний вид.
  3. Широкий ассортимент шарнирных деталей.

Минусы GSP

  1. Быстро выходят из строя.
  2. Передают вибрацию при движении авто.
  3. Некачественный материал пыльника.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса, поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Самым очевидным и главным признаком износа данного элемента является возникновение звука, похожего на хруст. Он появляется из-за того, что канавки износились, и шарики двигаются по ним не так, как раньше. Хруст становится заметным при входе в повороты, резком нажатии на педаль газа или прохождении сложных дорожных участков.

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

  • Стартуя с места, специально создайте рывки, но не сильные;
  • Попробуйте резко ускориться и сбросить скорость;
  • Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Примечательно, но внутренний шарнир более долговечный и меньше подвержен износу. Чаще всего внутренний шрус заявляет о своей неисправности при простом движении по прямой или при прохождении сложных участков. Аналогичная с внешней гранатой проверка на наличие люфта позволит убедиться в неполадках.

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

  • Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
  • Заведите мотор;
  • Включите первую скорость;
  • Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Как правильно снять и разобрать ШРУС в своем гараже

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

  • снятие внутреннего ШРУСа и его ремонт;
  • снятие наружного ШРУСа;
  • снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

  • нанести метки на обойме и корпусе для обратной сборки в таком же положении;
  • наклонить вал с обоймой на конце максимально в одну из сторон;
  • извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Особенности конструкции

Стоит отметить, что хотя все гранатки бывают одинаковыми по конструкции, но размеры у них могут быть разными. В частности, следует знать, что в одном и том же автомобиле на каждое колесо предназначается по две гранаты, имеющие разные размеры.

Шарниры эти следующие:

  • внутренний шарнир, который передает вращение от шестерни КПП на вал;
  • наружный шарнир, предназначенный для передачи вращения от вала на ступицу.

Так как ШРУС является шарниром, то не удивительно, что в его конструкции должны иметься независимые элементы, попросту называемые шариками. Именно они и передают вращательное движение от ведущей к ведомой части.

Примечание. Шариков в гранатке бывает целых шесть штук. Они не сидят в ШРУСе просто так, а помещены бывают в специальной обойме.

Сама обойма размещена между корпусом и внутренней обоймой. Она как бы сидит на ведомом валу, представляющим собой чашу.

Сам корпус и обойма наделены специальными канавками, что позволяет шарикам по ним двигаться. Что касается мест соединения конструкции, то она надежно защищена пыльником, представляющим собой резиновый эластичный колпачок.

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

  1. В каких случаях требуется замена внутреннего ШРУСа
  2. Замена внутреннего ШРУСа своими руками
  3. Замена и ремонт пыльника
  4. Ремонт ШРУС

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

  • Хруст и стуки при движении и разгоне по прямой;
  • Вибрация и толчки при переключении передач;
  • Значительный люфт при пробе рукой;
  • При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

» alt=»»> Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

  1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
  2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
  3. Снимают колесо.
  4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
  5. Отсоединяют рулевой наконечник.
  6. Производят извлечение ШРУСа из ступицы.
  7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Чем наружный ШРУС отличается от внутреннего?

Как оказывается, для того, чтобы обеспечить успешное движение автомобиля, одного ШРУСа на каждое из колес — слишком мало. Для правильного функционирования всего привода, необходимо чтобы их была пара. Визуально можно заметить, что внутренний ШРУС, является гораздо больше по своим размерам, нежели ШРУС наружный. Кроме этого, он еще и стоит на гораздо дороже. Следовало бы отметить то, что особенности конструкции, а также механизм передачи вышеупомянутого вращательного движения, поступаемого от вала редуктора на ведущие колеса требует того, чтобы на пути было сразу-же два шарнира и это как минимум.

Именно тот ШРУС, который передает вращение к валу от трансмиссии, будет называться внутренним, он намного больше по размерам, по этому отличить его от наружного — не составляет труда. Наружный ШРУС, в свою очередь, необходим для того, чтобы вращать ступицу колеса и по этому, в нем и предусмотрены посадочные шлицы. Меньшим в габаритах его вынуждает делать отсутствие приемлемого количества свободного пространства. По сути своей, одна только эта, не самая значимая особенность, их размеры, а также цена, представляет собой тот нюанс, который делает наружный и внутренний ШРУСы — совершенно разными.

Авто и мотоКомментировать

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево — правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

  • яма или подъемник;
  • молоток, отвертка, пассатижи, домкрат;
  • набор ключей или головок;
  • слесарные тиски;
  • новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Инструмент для проведения работ

Заменить шарнир или его пыльник сравнительно несложно, да и каких-либо специализированных приспособлений не потребуется. Все, что понадобиться — это:

  • Набор ключей самых распространенных размеров;
  • Набор головок (обязательно наличие головки на 30);
  • Съемник шаровых шарниров и рулевых наконечников;
  • Резиновый или молоток из дерева (киянка), можно и обычный, но с деревянной наставкой;
  • Домкрат;
  • Нож;
  • Средство WD-40;
  • Ветоши;

Также потребуется новый ШРУС (если планируется его замена), новый пыльник и крепежные хомуты, смазка типа ШРУС-4 или аналогичную. Запасшись всем необходимым, можно приступать в разборке.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
